Защитное зануление: описание технологии и отличия от заземления

Главные отличия

В первую очередь нужно отметить, что зануление и заземление имеют совершенно разное назначение и действие. Основная разница этих защитных мер – это их назначение. Заземление служит более эффективным и надежным способом защиты жилого дома от скачка напряжения, чем метод зануления. Различие в их назначении, позволяет выбрать из них тот способ предохранения, который больше подходит в конкретной ситуации. Можно сразу сделать в жилом доме оба варианта защиты. Однако следует отметить, что обычно предпочтение отдают именно заземлению, считая, что этот метод необходим в любом случае.

Заземление позволяет создать защиту сети, быстро снизить напряжение переменного тока в сети до нормального стабильного значения. Тогда как зануление будет способствовать более быстрому отключению цепи, которая была под напряжением, где фактически произошел сбой на линии. Также большой разницей является тот факт, что способы их монтажа имеют разную степень сложности.

Создание зануления в жилом доме, и подключение специального оборудования требует более глубоких познаний об электротехнике. Чтобы этот метод защиты сработал правильно, нужно сделать все правильно

Определить точку зануления очень важно, так как в противном случае могут быть негативные последствия. При монтаже защитных контуров заземления достаточно следовать четким указаниям или инструкциям

Их конструкция достаточно простая.

Способ заземления не имеет зависимости от фазности электрических приборов и различных устройств, так как они имеют одинаковую схему установки. Также схемы создания заземления имеют большее разнообразие, в отличие от зануления, что позволяет подобрать более подходящий вариант в конкретной ситуации. Еще одно их различие заключается в том, что заземление направлено обеспечивает выравнивание потенциалов, а зануление реагирует на такое изменение обесточиванием сети.

Устройство защитных токовых отводов при работе с трехфазным электрическим оборудованием

Коммутация трехфазных потребителей электроэнергии отличается от подключения обычной бытовой электротехники, поэтому устройство защитных систем осуществляется иным способом. При этом не нужно путать нулевой или заземляющий провод, участвующий в системе управления, то есть, задействованный в схему пуска и остановки агрегата, с защитным проводником, предназначенным для отведения опасного разряда на землю.

Оформление, разводка, подключение электрооборудования

Работы производятся в несколько этапов:

По периметру помещения обустраивается отдельная линия (трасса), выполненная из узкой металлической полосы 40х3 мм или медного провода сечением 16 мм.кв.
На ней в скрытом месте монтируется шина (желательно медная) с контактными приспособлениями (шпильками или отверстиями для болтовых соединений). Допускается использование металлической шины, но в этом случае приваривание шпилек – обязательное условие.
Эта линия соединяется с контуром заземления или зануления, выведенным отдельным проводом от распределительного щита и имеющим надежную связь с землей либо прямую, либо через рабочий ноль
Корпуса всех потребителей (трехфазных электродвигателей) через медный провод соединяются с описанной шиной.

При возникновении короткого замыкания от утечки напряжения из-за нарушения изоляции или «пробития» одной из фаз на корпус заземленного электрооборудования, ток сразу будет уходить в землю по пути наименьшего сопротивления, то есть через соединенную с рабочим нулем или землей жилу. Это сохранит человека от поражения электротоком при касании корпуса прибора.

Устройство зануления допускается только в случае отсутствия возможности коммутации с земляным контуром. Во всех иных случаях правильным считается только защитное заземление.

Агрегат через медный провод соединен с шиной, смонтированной от заземляющей трассы

Обязательное использование дополнительных защитных устройств

Описанные заземляющие и зануляющие системы эффективны при возникновении значительных утечек или коротких замыканий на корпус электроприборов. Однако для достижения полной безопасности при обслуживании оборудования необходимо применение дополнительных средств защиты, обеспечивающих разрыв электрической цепи при возникновении нарушений их работы.

На производственных предприятиях это могут быть блоки автоматики (контроля изоляции БКИ или максимальной токовой защиты). Но наиболее распространенными средствами, как на производстве, так и в быту, являются автоматические выключатели и устройства защитного отключения, которые:

обеспечат обесточивание электрической цепи в случае возникновения неполадок;
защитят пользователя от поражения электрическим током;
предохранят технику от возгорания.

Такие приборы могут иметь исполнение для однофазных или трехфазных систем. Они бывают:

однополюсные – устанавливаются на одну из линий (ноль, фаза);
двухполюсные – устанавливаются на оба провода электропроводки;
многополюсные (три и более) – используются при трехфазном напряжении.

Схема бытовой проводки с РЕ-проводником заземления и защитой ВА и УЗО Автоматический выключатель производит отключение при превышении токовой нагрузки номинального значения, указанного на корпусе прибора. УЗО контролирует состояние электросети и срабатывает при появлении самых незначительных утечек тока.

Терминология

· Глухозаземлённая нейтраль — нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно. Глухозаземлённым может быть также вывод источника однофазного переменного тока или полюс источника постоянного тока в двухпроводных сетях, а также средняя точка в трёхпроводных сетях постоянного тока.

· Изолированная нейтраль — нейтраль трансформатора или генератора, не присоединённая к заземляющему устройству или присоединённая к нему через большое сопротивление приборов сигнализации, измерения, защиты и других аналогичных им устройств.

Обозначения

Обозначение на схемах (два символа справа)

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в том числе шины, должны иметь буквенное обозначение PE (Protective Earthing) и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов. Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах.

Обозначения системы заземления

Первая буква в обозначении системы заземления определяет характер заземления источника питания:

· T — непосредственное соединения нейтрали источника питания с землёй;

· I — все токоведущие части изолированы от земли.

Вторая буква определяет состояние открытых проводящих частей относительно земли:

· T — открытые проводящие части заземлены, независимо от характера связи источника питания с землёй;

· N — непосредственная связь открытых проводящих частей электроустановки с глухозаземленной нетралью источника питания.

Буквы, следующие через чёрточку за N, определяют характер этой связи — функциональный способ устройства нулевого защитного и нулевого рабочего проводников:

· S — функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками;

· C — функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN.

Понятие заземления

Прежде чем дать ответ на вопрос, чем отличается заземление от зануления, рассмотрим каждое понятие отдельно. Заземление – это специальное соединение электроустановок с землей. Цель этого соединения является снижение резкого скачка напряжения в электрической сети. Оно используется в той цепи, где нейтраль будет изолирована. Когда будет установлено подходящее заземляющее оборудование, то избыточный ток, который поступает в сеть, будет уходить в землю по отводящим контактам. Сопротивление этой части должно быть относительно низким, чтобы ток был поглощен без остатка.

Также функция защитного заземления электроустановок позволяет увеличить объем аварийного тока замыкания, несмотря на то, что это противоречит его назначению. Заземлитель с большим сопротивлением слабый ток замыкания может не воспринять, только со специальными защитными приборами. В таком случае, когда будет аварийная ситуация, установка будет под напряжением, что может представлять большую опасность для здоровья человека в этом помещении. Назначение защитных электроустановок также рассчитано на отведение блуждающего тока в электрической сети.

Заземлитель является особым проводником, который может состоять из одного или нескольких элементов. Обычно они соединены между собой электропроводящим материалом и заключены в землю, которая поглощает проходящий заряд. В качестве заземляющих проводников может использоваться сталь и медь. По нормам ПУЭ данная мера защиты в обязательном порядке должна делаться в современных жилых домах, а также рабочих помещениях, заводах, в общественных заведениях и других зданиях различного назначения.

В большинстве домов современного образца установлены схемы заземления. Однако их может не быть в старых зданиях. В такой ситуации специалисты рекомендуют заменить проводку трехжильным кабелем с заземляющим проводом, подключив защитную электроустановку. Бывают ситуации, когда нет возможности сделать монтаж полноценного заземляющего контура. В современной электротехнике может использоваться специальное портативное оборудование – переносной заземляющий штырь (шина). Их действие соответствует стандартному заземляющему устройству жилых домов или отводов. Такое устройство имеет хорошее практическое значение, легко подвергается монтажу и переноске, починке, а также имеет широкий функционал.

Функцию заземления могут выполнять несколько самостоятельных групп защитного оборудования. Грозозащитные. Они служат для того, чтобы быстро отводить импульсный высокий заряд от молнии. Зачастую их применение необходимо в разрядниках и современных молниеотводах. Рабочие. Такая группа позволяет поддерживать в нужном режиме работу всех электроустановок при разных условиях (нормальные и аварийные).

Защитные. Данная группа оборудования нужна для предотвращения прямого контакта людей и животных с электрическим зарядом, который возникает в результате механического повреждения фазы в проводе. Они позволяют предотвратить множество несчастных случаев, которые могли бы быть, если проблемы с силовой линией не были замечены своевременно.

Заземлители условно разделены на искусственные и естественные. Искусственные электроустановки представляют собой специальные конструкции, которые делаю специально для того, чтобы увести избыточный ток сети в землю, обеспечив защиту своему дому. Их могут производить на заводе или делаться самостоятельно, используя стальные элементы. Естественными заземлителями является грунт, фундамент под зданием или же дерево возле дома.

Разновидности систем заземления

Классификация типов систем заземления приводится в качестве основной из характеристик питающей электрической сети. ГОСТ Р 50571.2-94 «Электроустановки зданий. Часть 3. Основные характеристики» регламентирует следующие системы заземления: TN-C, TN-S, TN-C-S, TT, IT. Система TN-C

Система TN-C (фр. Terre-Neutre-Combine) предложена немецким концерном AEG в 1913 году. Рабочий ноль и PE-проводник (англ. ProtectionEarth) в этой системе совмещены в один провод. Самым большим недостатком была возможность появления фазного напряжения на корпусах электроустановок при аварийном обрыве нуля. Несмотря на это, данная система все еще встречается в постройках стран бывшего СССР.

Система TN-S

Разделение нулей в TN-S и TN-C-S

На замену условно опасной системы TN-C в 1930-х годах была разработана система TN-S (фр.Terre-Neutre-Separe), рабочий и защитный ноль в которой разделялись прямо на подстанции, а заземлитель представлял собой довольно сложную конструкцию металлической арматуры. Таким образом, при обрыве рабочего нуля в середине линии, корпуса электроустановок не получали линейного напряжения. Позже такая система заземления позволила разработать дифференциальные автоматы и срабатывающие на утечку тока автоматы, способные почувствовать незначительный ток. Их работа и по сей день основывается на законах Кирхгофа, согласно которым текущий по фазному проводу ток должен быть численно равным текущему по рабочему нулю току.

Также можно наблюдать систему TN-C-S, где разделение нулей происходит в середине линии, однако, в случае обрыва нулевого провода до точки разделения, корпуса окажутся под линейным напряжением, что будет представлять угрозу для жизни при касании.

Система TN-C-S

В системе TN-C-S трансформаторная подстанция имеет непосредственную связь токоведущих частей с землёй. Все открытые проводящие части электроустановки здания имеют непосредственную связь с точкой заземления трансформаторной подстанции. Для обеспечения этой связи на участке трансформаторная подстанция — электроустановки здания применяется совмещенный нулевой защитный и рабочий проводник (PEN), в основной части электрической цепи — отдельный нулевой защитный проводник (PE).

Система TT

В системе TT трансформаторная подстанция имеет непосредственную связь токоведущих частей с землёй. Все открытые проводящие части электроустановки здания имеют непосредственную связь с землёй через заземлитель, электрически независимый от заземлителя нейтрали трансформаторной подстанции.

Система IT

В системе IT нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части заземлены. Ток утечки на корпус или на землю в такой системе будет низким и не повлияет на условия работы присоединенного оборудования. Система IT применяется, как правило, в электроустановках зданий и сооружений специального назначения, к которым предъявляются повышенные требования надежности и безопасности, например в больницах для аварийного электроснабжения и освещения.

Зануление — это преднамеренное электрическое соединение открытых проводящих частей электроустановок, не находящихся в нормальном состоянии под напряжением, с глухозаземленной нейтральной точкой генератора или трансформатора, в сетях трехфазного тока; с глухозаземленным выводом источника однофазного тока; с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности. Защитное зануление является основной мерой защиты при косвенном прикосновении в электроустановках до 1 кВ с глухозаземленной нейтралью.

Способы устройства заземления

Заземление выполняется в виде контура, который имеет минимальное сопротивление. В идеале напряжение между фазой и землей должно быть равно линейному напряжению (фаза-нейтраль). Подробно с устройством контура защитного заземления своими руками Вы можете ознакомиться на нашем сайте.

Шина заземления проходит на глубине полуметра

Вместо контура можно воспользоваться естественными заземлителями. Однако этим редко кто пользуется по причине непонимания термина. Что же является определением понятия «естественный заземлитель»? Скажем так. Трубы либо другие металлические конструкции, проходящие под землей, не имеющие антикоррозийного покрытия подпадают под этот термин. Исключение составляют трубы канализации, а так же те, по которым проходят ГСМ или газ.

Штыри забиваются на глубину 1.5-2 м или глубже – все зависит от грунтаПреимущества и недостатки квартирного зануления

Скажем так, если зануление выполнено по правилам (при отсутствии заземления), недостатков нет. Однако качественному заземлению оно проигрывает. Одной из причин является полное нарушение электроснабжения при пробое фазы на корпус. Хотя с другой стороны это можно назвать преимуществом. Ведь при заземлении (если отсутствует УЗО) можно и не узнать о неисправности, что приведет к повышенным счетам за электроэнергию.

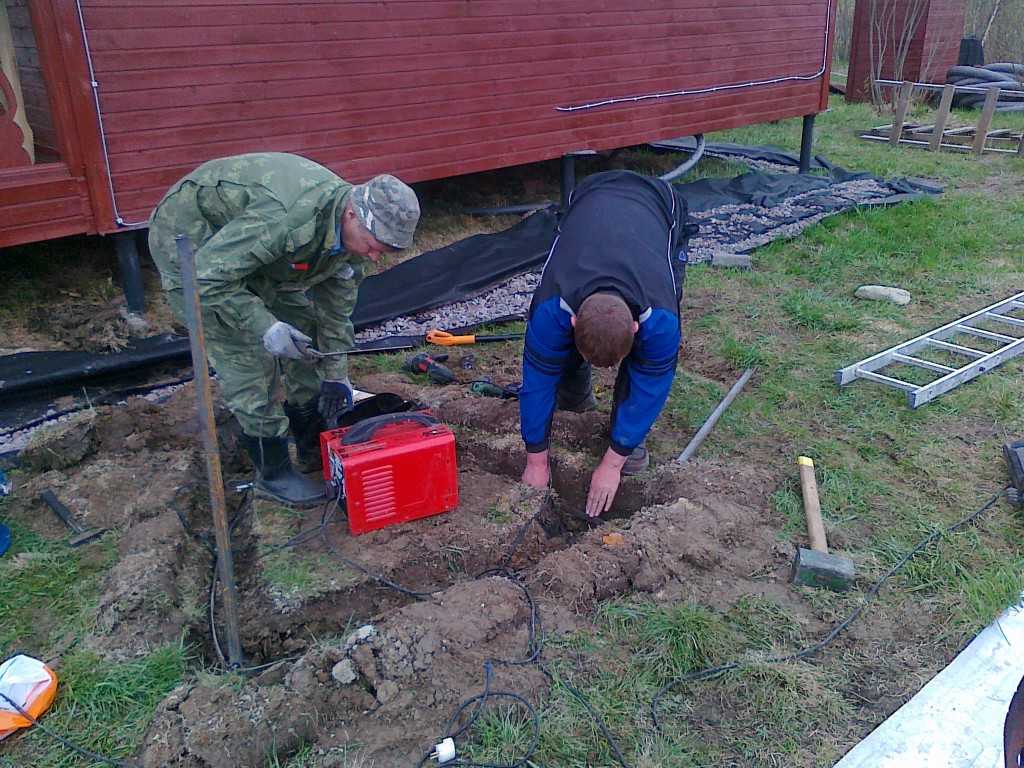

Смонтированный контур заземления – это должно быть на каждом участке частного сектора
Статья по теме:

В обзоре мы рассмотрим, как сделатьзаземление 220В в частном доме своими руками, попробуем понять, чем оно отличается от 380 В

Главный вопрос, на который Вы получите ответ – действительно ли заземление настолько важно и необходимо

Но основным недостатком зануления является то, что при возникновении аварийной ситуации приходится рассчитывать на автоматику, которая может и подвести. Нередки случаи «залипания» автоматов. Последствия при этом могут быть весьма плачевными.

Важно! Электросети домов, имеющих контур заземления, защищены значительно лучше. При этом использовать при расключении квартир таких домов зануление запрещено.

Понятие заземления

Заземлители условно разделены на искусственные и естественные. Искусственные электроустановки представляют собой специальные конструкции, которые делаю специально для того, чтобы увести избыточный ток сети в землю, обеспечив защиту своему дому. Их могут производить на заводе или делаться самостоятельно, используя стальные элементы.
Естественными заземлителями является грунт, фундамент под зданием или же дерево возле дома.

Заземление и Зануление: в чем разница?

Как «заземление», так и «зануление» – это термины, используемые при описании электрических установок. Стоит отметить, что зануление уже устарело. Это связано с модернизацией электросетей, что, в свою очередь, влияет на то, что процесс Зануления больше не используется.

О чем это?

Зануление и заземление – это методы защиты от поражения электрическим током в электроустановках. Зануление состоит в соединении электропроводящих частей, таких как металлический корпус, с защитным проводником или защитным нейтральным проводником.

Когда система выходит из строя, она автоматически отключает питание. Зануление можно использовать в установках с максимальным напряжением 500 В в электросети. В такой системе нейтральная точка устройства питания заземлена и защищенные проводящие элементы соединены с нейтральной точкой.

Схема зануления

Заземление, с другой стороны, представляет собой проводник, выполненный из электрического проводника, и соединяет тело, электрифицированное с землей, для его нейтрализации

Заземление выполняется для обеспечения правильной, а также, что очень важно, безопасной работы всех электропроводящих устройств

Схема заземления

Заземление состоит из защитных проводников и защитно-нейтральных проводников. Существует четыре типа заземления. Это: защитное, функциональное, молниевое и вспомогательное заземление. Примером заземления является громоотвод или характерный штифт в вилке бытовых приборов.

В заключение …

Зануление соединяет электропроводящие части с защитным проводником
Заземление – это провод, соединяющий электрифицированный корпус с землей с целью его безразличия
Зануление – это метод, который выходит из употребления, он просто заменяет заземление

zen.yandex.ru/media/yaznal/

Зануление и заземление – в чем разница

Обе системы защиты выполняют одинаковую функцию – защищают домочадцев от поражения электрическим током при касании оголенного провода или неисправных электроустановок. Разница заключается в том, что зануление моментально обесточивает помещение при опасном контакте, а заземление отводит всю «опасность» в землю.

Отличие по области применения

Основное правило, которые должны знать все электромонтажники – одновременно реализовать оба способа защиты запрещается. Если есть возможность организовать заземление, рассматривать вариант зануления не стоит.

В многоквартирных зданиях заземление монтируют по двум сторонам здания или вокруг. Старые здания в большинстве своем исключения, в них вовсе может отсутствовать контур. В загородных домах реализация заземляющего контура – забота домовладельца. Как правило, заземляющий контур имеет треугольную форму.
Защитное зануление в квартирах применяется лишь при отсутствии заземления. Как правило, речь идет о многоквартирных домах старого образца. Реализуя этот способ защиты, дополнительно требуется приобретать и устанавливать автоматы и УЗО.

Что лучше

Заземление в сравнении с занулением имеет большое количество преимущественных особенностей.

Заземляющий контур можно реализовать самостоятельно в домашних условиях. Для этого потребуется небольшое количество металла и сварочный аппарат. Если же говорить о занулении, то для реализации защиты требуются знания, которые связаны не только с проведением подсчетов, но и выбором наиболее подходящей точки подсоединения провода к нейтрали.
Если произойдет обрыв нулевого провода в распределительном щитке, система зануления сразу выйдет из строя и будет неработоспособной. Заземление в этом случае имеет превосходство, поскольку используемый провод РЕ не отваривается и не отгорает. Рекомендуется раз в год проверять его состояние и при необходимости подтягивать клеммы.

Что лучше — зануление или заземление

Если есть такая возможность, то, лучше смонтировать качественное заземление. Данная мера обезопасит работу электроприборов в доме и исключит риск поражения током при утечке фазы на корпус. Вся сложность создания зануления в том, что необходимо правильно рассчитать, куда лучше всего подключить защитный проводник.

Кроме того, нужно понимать, что если произойдёт обрыв нуля, то зануление работать не будет. Тогда существует опасность поражения электрическим током. С заземлением такого не произойдёт, хотя его контур со временем и может прийти в негодность: повысится сопротивление или ухудшится контакт из-за коррозии.
