Проходной выключатель

Инструктаж по подключению

В самом простом случае для выполнения подключения выключателя понадобятся различные виды отверток, а именно плоская и крестообразная. Кроме того, всегда придется использовать инструмент для зачистки проводов. В ряде случаев понадобится даже перфоратор (для штробления).

Перед установкой коммутатора следует выполнить ряд предварительных операций:

1. Подвести провод (-а). Сечение которых не должно быть меньше 2,5 мм².
2. Установить распределительную коробку.
3. Установить подрозетник (установочный короб).

При подводке проводов следует учитывать, что их концы должны быть свободными. Для чего снимают изоляционное покрытие. Чтобы исключить повреждение для решения такой задачи следует использовать стриппер.

Далее снимают 2-3 см изоляционного покрытия с каждой жилы. К самому выключателю должен подходить только фазный провод.

Порядок подключения выключателей с фиксированным положением включениявыключения и без фиксированного положения несколько разнится. Рассмотрим нюансы каждого варианта.

Подключение выключателей с фиксированным положением

К этой группе относятся все выключатели за исключением проходных и работающих с ними перекрестных.

Для подключения нужно:

1. Входящий фазный провод (от главного питающего кабеля) необходимо соединить с нижней клеммой выключателя.
2. От каждого верхнего контакта выключателя следует отвести фазный провод, который далее соединяется с аналогичным проводом нужной группы светильников. Количество верхних контактов (выходов) равняется количеству органов управления. К примеру, если подключается одноклавишный выключатель, то он один, а у их двухклавишных их 2, у трехклавишных 3.
3. Нейтральный провод от основного питающего провода подсоединить к аналогичному проводу осветительных приборов нужной группы.
4. Установить механизм выключателя с подключенными проводами в подрозетник (установочный короб). Зафиксировать его.
5. Выполнить монтаж декоративных элементов (накладок, клавиш).

После чего работы считаются выполненными и останется только произвести испытание работоспособности освещения.

Подключение изделий без фиксированного положения

Как указывалось выше, к данной группе относятся исключительно проходные выключатели и перекрестные. Их конструкционная особенность – большое количество контактов для подключения проводов. К примеру, обычный одноклавишный коммутатор имеет всего 2 контакта – вход фазы (питающий провод) и выход фазного провода к осветительному прибору.

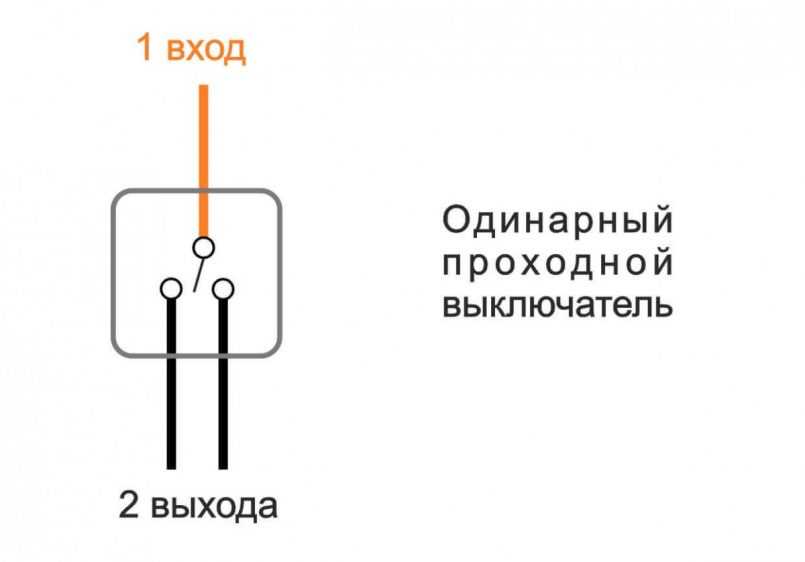

А вот у одноклавишного проходного выключателя их 3: фазный провод от главного питающего кабеля (вход) и 2 отходящих фазных провода.

Кроме того, многоклавишные проходные выключатели представляют собой объеденные в одном корпусе обычные одноклавишные изделия.

Это означает, что:

двухклавишный проходной выключатель конструкционно состоит из 2 обычных одноклавишных изделий. При этом контактов для подключения будет 6. Из них 2 — входных, 4 — выходных;
трехклавишный проходной выключатель конструкционно состоит из 3 обычных одноклавишных изделий. При этом контактов для подключения будет 9. Из них 3 — входных, 6 — выходных.

А еще для управления каждой лампой или группой ламп используется 2 проходных выключателя. В результате выходящие фазные провода необходимо вести не к светильникам, а в распределительную коробку, где соединить с такими же проводами, отведенными от другого выключателя. И только потом осуществляется подсоединение к осветительным приборам.

Подробная инструкция подключения проходного выключателя рассмотрена в следующей статье.

Если вместе с проходными выключателями необходимо установить перекрестные, то важно это сделать на этапе прокладки проводов. Их устанавливают между двумя проходными, причем это можно сделать в любом удобном месте

А далее фазный провод от одного из проходных выключателей подключается к двум входным контактам перекрестного выключателя.

И только потом фазный провод от двух выходных контактов подводится ко второму проходному выключателю.

Рекомендуем ознакомиться с пошаговой инструкцией подключения перекрестного выключателя.

Схема управления освещением из 3 х мест

Схема, в которой будут присутствовать 3 или более переключателей на один осветительный прибор, немного отличается от стандартного варианта. Простой трехжильный маршевой выключатель здесь не поможет. В магазине потребуется приобрести перекидной или крестовой выключатель, который оснащен 4 выходами. Он будет выполнять функцию промежуточного звена между основными переключателями.

В коробке нужно найти 2 второстепенных жилы от основных выключателей и соединить их с перекидным устройством. Провод от 1 основного прибора идет на вход промежуточного, а выходящий из него уходит на 2 к выходным клеммам. Чтобы ничего не перепутать, нужно всегда сверяться со схемой, которая нарисована на самих устройствах. Бывает так, что вход и выход на них располагаются с одной стороны.

В распаечную коробку заводятся только провода от четырехжильного кабеля, а само устройство располагается в любом удобном для пользователя месте. При грамотном соединении свет будет включаться и выключаться из любого установленного устройства. В схему можно вносить множество перекидных переключателей. Схема подключения основных приборов остается такой же, как и при освещении из 2-х мест.

Для чего применяется перекрёстный выключатель

Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

• высокая стоимость;
• выключатели этих типов быстро выходят из строя;
• хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
• выключатели с датчиками движения могут реагировать на движение животных, птиц.

Износ контактов

Частое использование клавиш ведет к износу контактирующих выводов, из-за чего работа аппарата нарушается. Износ выражается в разрушении поверхности клемм, изменении размера, формы, уменьшении подвижности. Различают следующие виды износа:

1. Механическая деформация, когда на контакты выключателя действует давление или удар. Действие передается разъединяющим элементам в электрической сети без нагрузки. При этом торцы пластин расплющиваются, истираются и сминаются. Для уменьшения вредного воздействия контакты оснащаются амортизационными пружинами, которые исключают дополнительную вибрацию.
2. Электрический износ представляет собой разрушение контакта под действием электрической силы. Постоянная токовая нагрузка ведет к электрической эрозии клемм. Под такой нагрузкой проводники теряют вес и уменьшаются в объеме.
3. Двойная форма является следствием одновременного влияния механических и электрических сил. Износ выводов приводит к образованию на контактной площади вредных химических веществ и пленок. Измененные контакты при включении цепи иногда могут показать разряд, который перерастает в электрическую дугу большой мощности, что опасно для человека.

Подключение с тремя точками управления

Если количество точек проходного выключателя превышает две, помимо простых переключающих элементов, потребуется еще и перекрестный тип приборов управления.

Данный тип отличается тем, что имеет по две пары входных и выходных контактов, потому к нему тянется четырехжильный кабель. Для реализации цепи обычные проходные конструкции становятся на первой и последней позиции, а перекрестные – в середине.

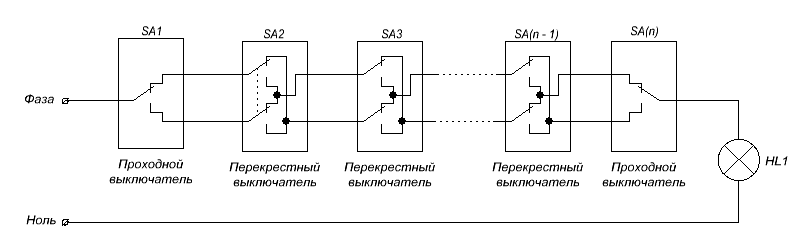

Объединенная схема создается так:

• общий контакт первого выключателя объединяется с фазой коробки;
• выходные контакты первого устройства соединяются с парой входных от перекрестного устройства;
• выходные контакты конструкции перекрестного типа объединяются с входными контактами следующего перекрестного или последнего (обычного) выключателя цепи;
• общий контакт последнего в цепочке обычного управляющего элемента соединяется с входным контактом электрического прибора;
• выходной от электрического прибора соединяется с фазовым контактом распределительной коробки.

Стоит отметить, что число точек управления при такой схеме не ограничивается. При сохранении принципа размещения обычных конструкций на концах цепи, а перекрестных в ее середине.

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.

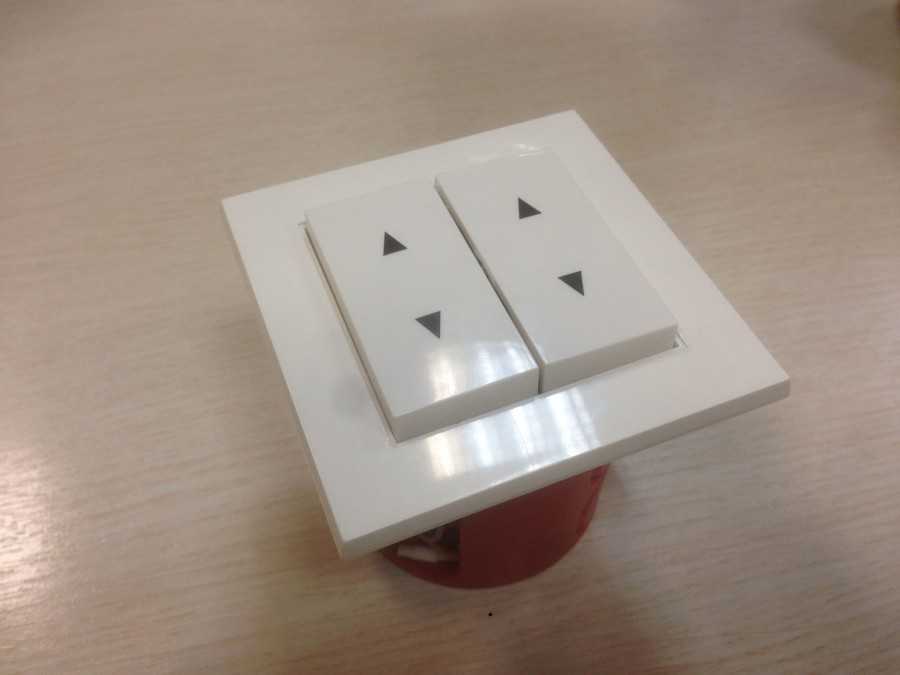

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

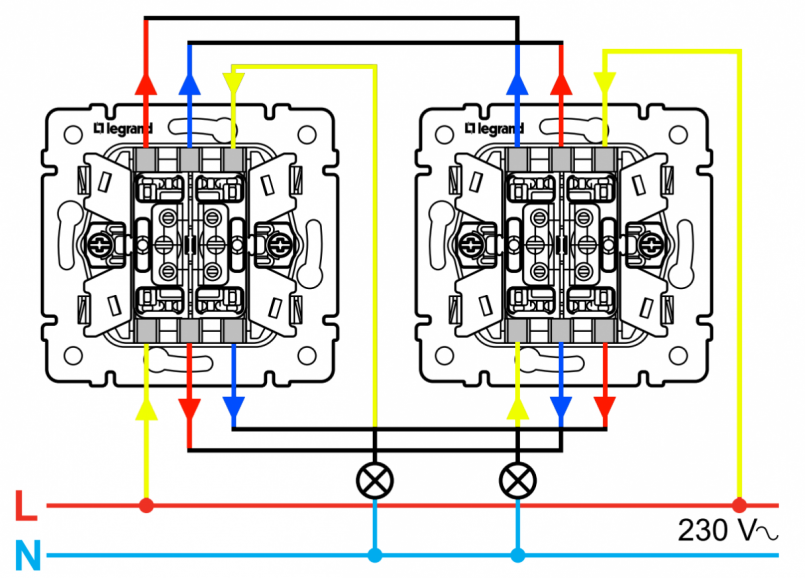

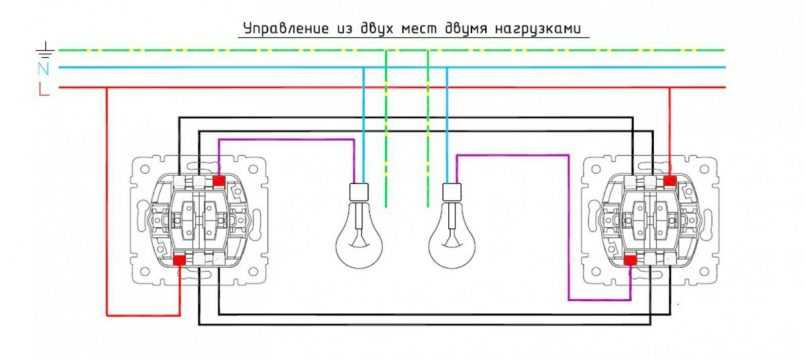

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Зачем нужны

Когда этап необходимого пройден, мы начинаем заниматься тем, что делает нашу жизнь проще и удобнее. Та же история случилась и с простыми выключателями. Есть множество различных ситуаций, когда можно пожалеть, что есть только один выключатель.

Самый простой пример – спальня. Заходите вы к себе в спальню, ночь, вы уже готовы ко сну, и для того, чтоб лечь спать, нужно сначала выключить свет, после чего по темноте идти к кровати. Да, никто не отменял вариант со светильником возле кровати, но в таком случае нужно сначала включить свет в комнате, потом подойти к кровати и включить светильник, затем вернуться и выключить свет в комнате, и только после этого пойти и лечь в кровать.

На самом деле ничего сложного, а когда вырабатывается привычка, то и вовсе перестаешь замечать. Но изо дня в день, год за годом, это огромнейшее количество лишних движений.
