Силовой провод пугв 1х6 медный

Электрические и механические характеристики проводов ПуГВ

Главным условием, влияющим на выбор проводов, являются его характеристики. Их разделяют на электрические и механические.

Электрические характеристики провода

Так как основным назначением провода является пропускание электрического тока, то конечно начнем с электрических параметров.

И здесь для нас важным является экономичность и надежность ПуГВ:

• Чтоб определиться с экономичностью провода нам необходимо узнать его сопротивление. Чем ниже данный параметр, тем меньшее количество потерь будет в проводе. Но как вы наверняка помните из уроков физики чем ниже температура проводника, тем ниже его сопротивление. Поэтому для стандартизации данного показателя все расчеты принято производить для проводов с температурой 20⁰С.
• Но здесь есть еще один аспект. Чем выше сечение провода, тем меньше его сопротивление. Поэтому для каждого типоразмера провода устанавливаются свои стандарты. Так провод сечением 1х6 имеет сопротивление 3,11 Ом на километр длины, а провод в 50 мм2 – 0,394 Ом/км.

Электрическое сопротивление проводов ПуГВ

Если измеряемый кабель имеет температуру отличную от 20⁰С, то для проверки следует воспользоваться формулой – R20=RtKt1000/L. В этой формуле R20 – это наше сопротивление при 20⁰С, Rt – измеренное сопротивление жилы, Kt – поправочный коэффициент, который мы определяем по таблице, приведенной ниже, а L – длина измеренного участка провода.

Поправочный температурный коэффициент

• А вот надежность проводов ПуГВ обеспечивает качественная изоляция. Для этого проводят специальные высоковольтные испытания изоляции. На провод подают напряжение в 2,5 кВ и проводник должен их выдержать не менее 5 минут.
• Вообще же при температуре в 20⁰С изоляция проводов ПуГВ должна быть не мене 5 МОм. Для установок до 1000В этого вполне достаточно.
• Кроме того, правила требуют, чтоб изоляция нормально выдерживала и повышенные температуры. Для этого в них приведены данные по минимальному сопротивлению изоляции при температуре в 70⁰С. Эти требования вы можете увидеть на фото ниже.

Сопротивление изоляции провода при температуре 70⁰С/90⁰С

Механические характеристики провода

Но механические требования к проводу не менее важны. Ведь именно от них во многом зависит удобство монтажа, возможность применения в разных помещениях, а также в различных температурных режимах.

Итак:

Одним из важнейших параметров любого провода или кабеля является его гибкость. Она зависит от того насколько сильно можно сгибать провод без опасения повредить проводники или изоляцию. Определяющим в этом случае является радиус изгиба.

Радиус изгиба провода

Радиус изгиба напрямую зависит от номинального диаметра провода. И конкретно в нашем случае составляет 5 диаметров ПуГВ. Это достаточно хороший показатель. У большинства менее гибких изделий он не превышает 10, а то и 20 диаметров.

• Что касается агрессивных сред, то провод отлично переносит высокую влажность. Так при температуре в +35⁰С он может эксплуатироваться в среде с 98% влажностью. А вот солнечный свет все провода в ПВХ изоляции переносят плохо, и наш ПуГВ не является исключением.
• Диапазон рабочих температур у ПуГВ так же достаточно высок. Там провод может спокойно работать как в минус 50⁰С, так и при температуре до плюс 70⁰С.

Это интересно: Установка щита учета на опоре — требования ПУЭ и общие рекомендации

Применение

Этот вид проводника используется для осуществления питания неподвижных электротехнических агрегатов в сетях освещения и электрических системах. Кроме того, для электромонтажа различных электротехнических устройств, аппаратов и механизмов в закрытых помещениях. Величина переменного напряжения составляет до 450-750 В с частотой до 0,4 кГц. В сетях с постоянным напряжением 1 кВ.

Данный проводник выполняет правила и нормы следующих международных стандартов по конструктивным и технико-технологическим характеристикам: МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.

Продукция используется для укладки в электрических системах с требованием повышенной гибкости в процессе укладочных работ. Укладка возможна в коробах, трубах и т.д.

Особенности и преимущества

Силовой проводник ПуГВ производится в соответствии с техническими требованиями, прописанными в международных стандартах. Повышенная гибкость изделия разрешает использовать его для качественной прокладки электрических линий внутри коробов (кабель-каналов) и различных гофрированных труб.

Выше уже писалось, что одиночная прокладка позволяет исключить вероятность возгорания. Продолжительность эксплуатации при соблюдении всех условий составляет не менее 20 лет, при этом данный срок подсчитывается, начиная со дня выпуска изделия.

При визуальном осмотре провода вы должны найти информацию о производителе. Маркировка в виде аббревиатуры вместо наружной оболочки наносится на изоляционный материал жил. Существуют два способа сделать это – рельефный и при помощи штампа. Обозначение кабеля должно быть непрерывным на расстоянии не более 500 мм. Исходя из этих данных, электромонтажник должен узнать длину провода в бухте, производителя, дату изготовления, массу и номер по ГОСТ. Не забывайте о наличии различных сертифицирующих знаков.

Конструктивные особенности

При осмотре конструкции силового проводника первое, что бросается в глаза, – наличие одной жилы из луженой медной проволоки. Такое строение обеспечивает простоту и удобство установки, позволяет использовать кабель при прокладке трассы с большим количеством резких изгибов.

Подробнее о конструкции провода ПуГВ:

1. Несмотря на одножильную конструкцию, проводник состоит из нескольких проволок. Все медные прутья скручены между собой. За счет проволок наименьшего сечения весь кабель в целом получается максимально гибким.
2. Количество медных проволок напрямую зависит от сечения провода. Для кабеля с сечением токоведущей жилы 0,5-35 кв. мм должно использоваться не менее семи прутьев. Обычно наблюдается простая зависимость: чем выше значение площади сечения, тем больше проволок используется для формирования жилы. Их конкретное количество регламентируется отдельно каждым производителем.
3. Силовой проводник с сечением 50-95 кв. мм изготавливается как минимум из 20 медных прутьев. Для более толстого кабеля их количество может превышать 40 штук.
4. Один производитель ПуГВ с сечением 50 кв. мм формирует жилу из 50 медных проволок (у каждой данная величина составляет приблизительно 1 кв. мм), другой – из 25 (в таком случае площадь возрастает до 2 кв. мм).
5. Чтобы хоть как-то регламентировать и сдерживать фантазию производителей, в мире были приняты стандарты. Для кабеля с площадью сечения токоведущей жилы 0,5 кв. мм сечение отдельных проволок не должно превышать 0,21 кв. мм. Если изготавливается провод 10 кв. мм, то эта величина возрастает до 0,41 кв. мм. Наконец, для наиболее толстого кабеля с сечением 240 кв. мм берутся медные прутья 0,51 кв. мм.
6. Каждый провод выпускается с качественной ПВХ-изоляцией. Для изделий с большим сечением толщина изоляции выше.
7. В международных стандартах прописаны номинальная толщина изоляционного слоя, минимально допустимое значение и максимальный наружный диаметр готового изделия. Величина также указывается в техническом паспорте.

В таблице ниже показана зависимость номинальной толщины изоляции от сечения жилы:

Окраска провода ПуГВ относится к его конструктивным особенностям. В отличие от остальных данный параметр никак не регламентируется и не нормируется, поэтому производители вольны выбирать любой цвет, который взбредет им в голову. Однако для силового проводника тропического исполнения существует предписание, в соответствии с которым не рекомендуется использовать натуральные цвета

Обратите внимание, что эта фраза носит лишь рекомендательный характер. Для всех остальных случаев отсутствует даже таковая

Тем не менее, наблюдается общая тенденция: проводники, предназначенные для подключения заземления, обычно окрашиваются в желто-зеленый цвет. На каждые 15 см длины провода желтый и зеленый цвета должны составлять не более 70 и не менее 30% соответственно.

Применение провода ПУГВ

Несмотря на то что кабель ПуГВ является одножильным, его относят к категории многофункциональных проводников. Это связано с сечением токоведущей жилы, которое может составлять 0,5 или 240 кв. мм. Диапазон большой, поэтому провод подходит как для силовых, так и для коммутационных линий. С помощью ПуГВ выполняют замену устаревшей алюминиевой проводки.

Однако в большинстве случаев ПуГВ применяют для разводки небольших электрических схем, которые спрятаны под защитными материалами, включая штукатурку, различную облицовку, подвесные и натяжные потолочные конструкции. Довольно часто провод прокладывается в кирпичной кладке или монолитном бетонном блоке.

Стоимость

Цена провода ПуГВ 1х6 устанавливается в индивидуальном порядке для каждого потребителя. Приобретение товара может производиться из имеющегося в наличии ассортимента или по предварительному заказу. Выгодные предложения и доступная стоимость провода позволяют выбрать необходимый товар. Цена за метр устанавливается в зависимости от объема заказа, условий поставки товара и других нюансов.

Чтобы купить ПуГВ 1х6 достаточно оставить заявку удобным способом – на сайте или отправить на электронную почту. В самые короткие сроки потребитель получит выгодное предложение, скидки на покупку и условия доставки заказа.

Полная информация о продукции, сертификат соответствия, а также паспорт качества предоставляются в обязательном порядке каждому покупателю, что гарантирует приобретение оригинального товара с заявленными характеристиками и качеством.

Описание характеристик

Удельное сопротивление провода и вес зависят от поперечного сечения и количества проводков в жилах провода. Некоторые параметры отображены в таблице, для распространенных видов проводов ПуГВ характеристики следующие.

Таблица сопротивлений

Существуют классы характеристик.

Электрические характеристики провода

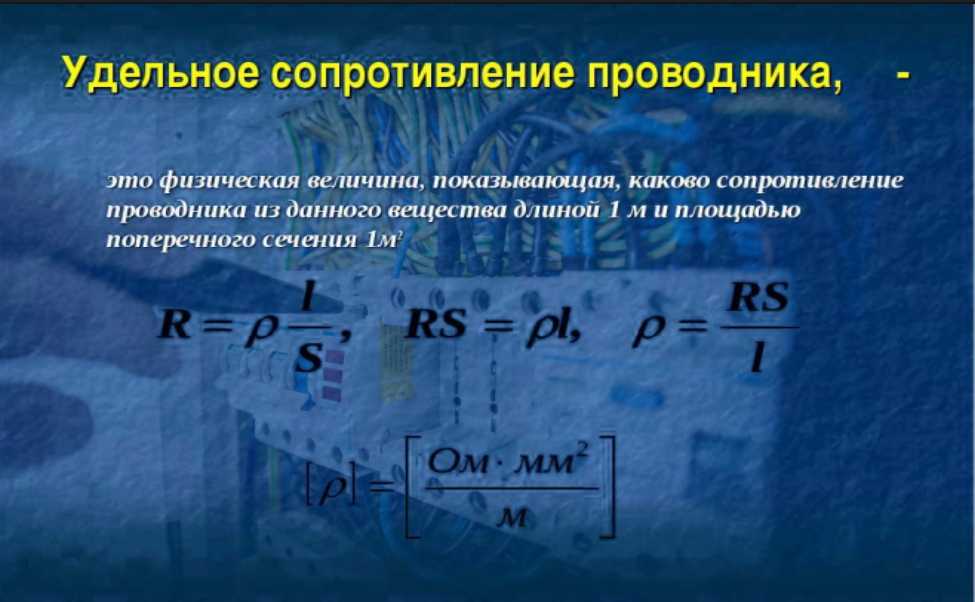

Основной электрической характеристикой провода является его удельное сопротивление. Некоторые его значения указаны в таблице выше, но его также можно определить экспериментально: измерить сопротивление бухты провода омметром с низкой погрешностью и разделить результат показаний на его длину. Или рассчитать по формуле, зная площадь поперечного сечения жил:

R=ρ×ι/S,

где:

• R – сопротивление проводника,
• ρ – удельное сопротивление для меди 0,01724…0,018,
• ι – длина проводника,
• S – площадь поперечного сечения.

Для вычисления площади используют формулу:

S= nπr,

где:

• n – количество проводков в жиле,
• π= 3,14159,
• r – диаметр отдельного проводника.

Для более точного определения последнего (r) наматывают проволоку плотно на стержень и измеряют общую длину, затем делят на количество витков. Существуют специальные электронные приборы для точного измерения площади или диаметра провода.

Удельное сопротивление

Существует также такой параметр, как номинально допустимое напряжение изоляции: для ПуГВ – 450 В переменного тока, 1 кВ постоянного, рекомендуемая базисная частота – 0,45 кГц.

Механические характеристики провода

Провода пугв имеют технические характеристики:

• диапазон температур – от -50ᵒС до +65ᵒС;
• максимальная температура жилы – +70ᵒС;
• верхний предел температуры короткого замыкания (не более 4 сек.) –+160ᵒС;
• монтаж проводки должен быть проведен при температуре не ниже -15ᵒС;
• относительная влажность среды эксплуатации – 100% (при температуре не более +35ᵒС);
• изоляционный материал устойчив к грибковой плесени.

Массогабаритные параметры провода ПуГВ

В таблице сопротивлений указаны некоторые значения массы для 1 км провода ПуГВ. На практике значения таблицы могут несколько отличаться, в зависимости от производителя и качества металла.

Токи нагрузки провода ПуГВ

ГОСТом не регламентируются токи нагрузки, поэтому нужно ориентироваться на нормы для одиночных проводов, установленные в ПУЭ. Некоторые значения приведены в таблице.

Зависимость токов нагрузки от площади

Цвета провода

Провод установочный ПуГВ имеет разнообразную цветовую гамму. Цветное покрытие только сплошное. Возможно покрытие в виде двойных продольных полос, которые расположены диаметрально. Каждая полоса имеет натуральный окрас. При условии, что кабель ПуГВ применяется как заземляющий, изоляционное покрытие должно быть жёлто-зелёного цвета. При использовании в качестве нулевых проводов применяется синий цвет. Цветная маркировка обсуждается при осуществлении заказа.

При отсутствии указаний о цветовом обозначении производитель оставляет за собой право выбора. Это возможно при заказе, к примеру, проводников со смешанными и переходными цветами. Однако содержание таких изделий должно составлять менее 10% от суммарного заказа.

Разновидности

ПВ – это общее название проводов с изоляцией из качественного поливинилхлорида. Если рассматривать глубже, то существует огромное количество разновидностей этого изделия: есть как монтажная, так и установочная продукция. Все перечисленные ниже провода с успехом используются в электросетях переменного тока напряжением до 450 В:

1. ПВ1 – это установочный провод, используемый в электросети напряжением 450 В и частотой не выше 100 Гц. В случае с сетями постоянного тока ПВ1 может использоваться при напряжении до 1000 В. Максимально допустимое значение тока – 41 А. Жилы производятся из луженой меди. Любой ПВ1 является одножильным, причем проводник состоит из нескольких мелких проволочек.
2. ПВ3 – аналог ПВ первого класса гибкости. По основным технико-эксплуатационным параметрам он ничем не уступает ПВ1, однако его можно использовать как монтажное изделие.
3. БПВЛ – бортовой провод. Его название обусловлено изначальным предназначением: кабель применялся в авиастроении. С течением времени его начали применять при коммутации стационарного оборудования. Максимально допустимое напряжение в сетях переменного тока составляет 250 В при частоте 2000 Гц, постоянного – 500 В.
4. АПВБбШв – силовой провод, жилы которого производятся из алюминия. Основное предназначение – транспортировка энергии по стационарным электрическим установкам в электросетях переменного тока напряжением и частотой, не превышающими 1000 В и 50 Гц соответственно. Кабель с аналогичной маркировкой, но без буквы «А» на первом месте – такая же продукция, но из медных жил.
5. АПВ – алюминиевый установочный провод с параметрами, аналогичными медным изделиям. Главное отличие алюминиевой продукции – максимально допустимое напряжение при переменном токе составляет 400 В (а не 450) при частоте 50 Гц (вместо 100).
6. КСПВ – качественный провод, который применяют при обустройстве систем сигнализации и видеонаблюдения. Содержит двухслойную изоляцию: внутренняя оболочка изготавливается из полиэтилена, наружная – поливинилхлорида. Зачастую внешняя изоляция имеет белый цвет.

Особенности применения

Сразу же ответим на часто звучащий вопрос о том, что следует применять в проекте: ПВ 3 или ПуГВ? Обе этих марки являются эквивалентными. Просто провод по ранее действующему отечественному стандарту 6323 обозначался ПВ 3, а после введения в 2010 году нового ГОСТ 53768 обозначение изменилось на ПуГВ.

Последний буквенный символ в марке провода фактически однозначно определяет область применения и особенности его монтажа и эксплуатации. Все это связано с тем, что

• поливинилхлорид (ПВХ) как материал отличается хорошими изоляционными свойствами, однако быстро теряет свои качества под воздействием влаги.
• одновременно ПВХ содержит большое количество хлора и при пожаре выделяет удушливые газы.

Таким образом, использование монтажного провода ПуГВ должно производиться в сухих помещениях и защищенном от воздействия влаги месте. Одновременно требуется обязательное выполнения дополнительных мероприятий в части обеспечения пожарной безопасности.

В тех ситуациях, когда проводка реализуется в областях с постоянным нахождением людей, для прокладки задействуется металлорукав или глухой металлический короб. Возможно применение также пластиковой гофротрубы, имеющей сертификат пожарной безопасности. В случае открытой прокладки имеет смысл использовать декоративный короб с улучшенными эстетическими характеристиками, также прошедший противопожарную сертификацию.

Отдельно укажем на то, что одиночный электрический провод ПуГВ полностью соответствует отечественным противопожарным нормам на распространение пламени при пожарах.

Технические характеристики

В основе производства проводника лежит ГОСТ 6323-79. Это значит, что готовый продукт обладает следующими техническими характеристиками:

• кабель оснащен медными жилами, помещенными в изоляцию из поливинилхлорида;
• возможность применения в сети с постоянным или переменным током;
• проводник способен выдерживать постоянное напряжение в 1000 В, а также переменное напряжение от 450 до 750 В, максимальная частота — 400 Гц;
• максимальный нагрев кабеля +70°С;
• допускается эксплуатация провода в температурном режиме от -50°С до +70°С;
• максимальная влажность окружающей среды — 98%;
• осуществление монтажных работ допускается при температуре не ниже -15°С, более низкая температура отрицательно влияет на свойства гибкости изоляции;
• кабель устойчив к ударному воздействию и механическим нагрузкам;
• обладает высоким уровнем безопасности;
• оболочка способна выдержать нагревание до +160°С;
• ПВХ-изоляция не поддерживает горение;
• минимальный радиус изгиба — 5 диаметров провода;
• при соблюдении правил монтажа срок эксплуатации составляет 20 лет.

Watch this video on YouTube

Сейчас провод ПуГВ изготавливается в большой цветовой гамме, что существенно облегает монтаж и последующий ремонт электрических систем. Ориентируясь на схему и цветовую палитру, запутаться практически невозможно.

Отметим, что среди производителей нет четкой договоренности относительно расцветки кабельной продукции, и ГОСТом данный параметр никак не регламентируется. Единственное условие — заземляющий контур должен быть желтым или зеленым. Бывают виды, где используются двухцветные провода.
