Блуждающие токи

Характеристики прибора измерения блуждающих токов трубопровода

  • «Дар» имеет два независимых измерительных входа, каждый из которых содержит четыре диапазона измерений: ± 100, ± 10, ± 1 и ±0,1 В. Выбор диапазона измерений производится прибором автоматически в зависимости от величины сигнала или фиксировано при программировании прибора. Погрешность измерения в каждом из диапазонов не более 0,2% от максимального значения диапазона.
  • «ДАР» по входу имеет защиту от перенапряжения ± 200В. Входное сопротивление каждого канала — 10 МОм. Значение интервала между измерениями задается предварительно и может находится в диапазоне от 0,5 до 120 с.
  • Память прибора позволяет запоминать до 110 000 измеренных значений блуждающих токов.
  • Питание пpибора осуществляется от аккумуляторных батарей 4,5-6,2 В.
  • Время работы без подзарядки аккумулятора 60-90 дней в зависимости от интервала измерений.
  • Прибор снабжен внутренним таймером с минимальным потреблением энергии и только на время измерения одной величины включается питание всего прибора.
  • Каждое 257 измерение, помимо измеряемой величины блуждающего тока или параметров катодной защиты, в память прибора записывается величина напряжения питания прибора.
  • При разряде аккумуляторной батареи до величины 4,4 В прибор автоматически отключается и переходит в режим минимального потребления сохраняя все измеренные величины.
  • Полученные результаты измерения переписываются в ПЭВМ по последовательному каналу — RS-232. Это может быть стационарная ПЭВМ или портативная»Nоtе book», если время разряда аккумуляторов позволяет ему продолжать работу на трассе.

Варианты возможной защиты

Чтобы защитить изделия из металла от пагубного воздействия применяются различные методы, разделяющиеся по природе их применения на пассивные и активные.

Пассивный вариант


Пассивная изоляция Этот вариант является применением различного изолирующего материала, формирующего защиту между проводником и металлом. В качестве изоляции применяется:

  • эпоксидная смоляные смеси;
  • включение в состав полимеров;
  • покрытие из битума.

Но если ограничиться только этим вариантом, то полноценной защиты не получится, так как изоляционный материал не является стопроцентным барьером из-за наличия диффузионной проницаемости. Поэтому изоляция происходит в частичный способ. Кроме этого в процессе перемещения труб такой слой может быть поврежден, в результате чего возникают значительные царапины, надрезы, сквозные дыры и прочие изъяны.

Активная защита

Указывает на применение активных способ локализации источника воздействия посредством применения катодной поляризации, где отрицательный заряд смещает естественный.

Чтобы подобную защиту реализовать необходимо применение одного из двух инструментов:

  • Гальванического метода – эффект гальванической пары, выполняется разрушение жертвенного анода, обеспечивая тем самым защиту металлоконструкции. Метод активен при сопротивляемости грунта до 50 Ом на метр, если сопротивляемость ниже метод не действенен.
  • Источника постоянного тока – обеспечивает избегание зависимости от силы сопротивляемости грунта. Используется катодная защита, источник которой заключен в сформированном преобразователе, подключенному к электрической цепи переменного тока. Так как источник специально сформирован посредством его регулирования можно задать необходимый уровень защиты тока, в зависимости от сложившихся обстоятельств.


Активная изоляция Подобный способ может обеспечить и негативное воздействие:

  • перезащита – превышение необходимого потенциала, как результат происходит разрушение металлического изделия;
  • неверный расчет защиты – приводящий к ускоренному коррозийному разрушению близ расположенных металлических объектов.

Приведенные примеры можно рассмотреть на защите такого изделия как полотенцесушитель.

Коррозийные процессы на таких изделиях или прочих оконечных водопроводных изделиях никогда не происходили, но это было реально до начала применения металлопластиковой трубы, где существует контакт с алюминием внутри стенки. В результате формирование блуждающих элементов происходит не только из-за применения пластиковых труб в непосредственном помещении, но и в прочих, так как в многоквартирном доме они могут быть применены у соседа с другого этажа.

При этом использование так необходимого заземления происходит в отношении любой коммуникации, которая выполнена из металлических труб, например, газопровода в земле.

Определение понятия


Блуждающие токи Блуждающие токи – это заряженные электрочастицы с определенной траекторией движения, возникающие в земле, являющейся проводником. Термин блуждающие возник из-за того, что невозможно предугадать локализацию частиц и начало возникновения процесса. Влияние блуждающих электрочастиц крайне негативно сказывается на металлических изделиях, находящихся над землей и под ней.

Подобные процессы возникают из-за растущего количества электрифицированных объектов, являющихся основой современных стран. А так как почва проводник для электричества, происходит взаимодействие между элементами.

Возникают блуждающие частицы подобно электрическим, для взаимодействия которых требуется сопоставление разности потенциалов в 2-х произвольных точках, только для блуждающего варианта проводник – это земля. В результате находящийся металлический материал вблизи процесса разрушается быстрее из-за коррозии.

https://youtube.com/watch?v=fYWA5cUkbuQ

Типы коррозии нержавеющей стали

Владельцы сушилок из нержавейки часто жалуются, что устройство стало покрываться ржавчиной. Постепенно на поверхности полотенцесушителя появляется все больше пятен диаметром с пару спичечных головок. Если место ржавления протереть, останется едва заметная отметина, которая со временем захватывает все большую поверхность.

Будучи пораженным коррозией, водяной полотенцесушитель начинает протекать. Первопричина разрушительного процесса — блуждающие токи. Металлоконструкции, постоянно контактирующие с водой, подвержены двум типам коррозии: электрохимической и гальванической.

Электрокоррозия развивается, когда металл, по которому проходит электричество, контактирует с водой. Из-за высокой нагрузки возникают так называемые пробои металла, что ведет к развитию коррозийных процессов.

Гальваническая коррозия появляется вследствие взаимодействия разнородных металлов, одному из которых свойственна более высокая химическая активность. При этом электролитом выступает вода вместе с содержащимися в ней минералами и солями. Особенно усиливает электропроводимость горячая вода. В этом случае металл разрушается намного быстрее.

Показания к заземлению

На самом деле все инженерные системы заземляются еще на этапе строительства здания. Создается система заземления. В старых домах использовалась система уравнивания потенциалов. Эта система подразумевала связь металлических частей системы. Сегдня повсеместное использование пластиковых труб ставит такой способ под сомнение. В результате использования вставок из пластика возникает разрыв металлической связи системы, что приводит к возникновению блуждающих токов.

Кажется, что проблему можно решить с помощью использования металлопластиковых труб, так как в составе такой трубы имеется алюминиевая пленка. Однако нельзя забывать, что металлопластиковые трубы соединяются в основном с помощью спайки. Чтобы обеспечить герметичность спайки металлопластиковых труб требуется зачистить место соединения от алюминиевой фольги, то есть пропадает та самая металлическая связь.

Новые дома оснащены специальным заземляющим контуром в электрощите. Это значительно упрощает заземление полотенцесушителя. К тому же, использование такого контура является единственно возможным методом обеспечить заземление всех систем с параллельным использованием пластиковых труб.

Заземление полотенцесушителя необходимо:

  • В новом доме с металлопластиковым стояком отопления. Магистральный трубопровод всегда выполняется из металла, поэтому существует большая вероятность, что блуждающие токи по пути к магистрали попадут на ваш полотенцесушитель.
  • После ремонта в старом доме с использованием металлопластиковых труб. В старых домах, как уже было сказано, использовался метод уравнивания потенциалов. Результатом такого ремонта становится нарушение системы заземления, значит требуется обеспечить ее по новой.
  • Подсоединение полотенцесушителя к сети с помощью металлических труб.

Заземление полотенцесушителя необходимо если используется металлопластиковый стояк отопления

В общем и целом, чтобы не ошибиться с необходимостью заземления, лучше просто сделать его вне зависимости от наличия показаний к заземлению. Это сэкономит время и деньги хозяину квартиры, а так же увеличит срок службы не только полотенцесушителя, но и всего металлического оборудования в ванной комнате.

Конструкция прибора

Прибор изготовлен в металлическом корпусе, герметичен, предназначен для работы при температуре окружающей среды от — 30 до+60 °С при относительной влажности 100 %. Масса прибора не более 300 г, габаритный размеры 190х83х35 мм. На передней панели имеются кнопка включения-отключения прибора, три клеммы для подключения источников сигналов, кнопка ручного запуска измерений, герметичный разъем RS-232, двухцветный светодиод для индицирования ждущего режима работы прибора.

При включении кнопки питания, прибор самотестируется и проверяет заложена ли в него программ измерений.

Кнопка ручного запуска измерений заблокирована от случайного нажатия при переносе прибора. Прибор начинает производить измерения, если кнопку «Ручной пуск» держать включенной не менее 4-5 с.

Программное обеспечение «ДАР» позволяет установить автоматический или заданный диапазон измерения напряжения, блуждающих токов, катодной защиты трубопроводов на каждый канал, интервал между измерениями, количество каналов измерения 1-2, дату включения прибора и время.

Это интересно: Закон о профилактике правонарушений несовершеннолетних

Подключенный прибор может ждать дату включения день, неделю, месяц. Просмотр результатов измерений блуждающих токов трубопровода может быть в виде графиков, таблиц. Имеется масштабирование по осям «амплитуда», ‘время», электронная лупа, вывод на печать. Случайное выключение прибора не приводит к потере измеренных данных и установленного режима.

Механизм образования блуждающих токов

В таблице мы привели в качестве примера несколько источников, теперь рассмотрим подробно, как в них образуется интересующий нас процесс. Как уже упоминалось выше, чтобы он появился, между двумя точками на земле должно произойти возникновение разности потенциалов. Такие условия создаются контурами ЗУ систем с глухоизолированной нейтралью.

Нулевой провод (PEN) одним концом соединен с ЗУ электроподстанции, а вторым подключен к шине PEN потребителя, которая соединена с заземляющим устройством объекта. Соответственно, разница электрических потенциалов между выводами нулевого проводника будет передаваться ЗУ, что создаст условия для образования цепи. Величина утечки будет незначительной, поскольку основная нагрузка пойдет по пути наименьшего сопротивления (нулевому проводнику), но, тем не менее, часть ее пойдет по земле.


Образование блуждающих токов между ЗУ нулевого провода

Практически аналогичные условия образуются, когда возникают проблемы с изоляцией проводов (разрушение оболочек) кабельных магистралей или ВЛ. При возникновении КЗ на землю, в этой точке потенциал равный или близкий к фазе. Это вызывает образование тока утечки к ближайшему ЗУ с потенциалом PEN-провода.

В приведенном примере о постоянной утечке переменных токов речь не идет, поскольку согласно действующим нормам на поиск и устранение повреждения отводится два часа. При этом, в большинстве случаев, отключение поврежденной линии или локализация участка с КЗ производится автоматически. Процесс может существенно затянуться, если сила тока КЗ ниже аварийного порога.

Как показывает практика, наибольшая доля источников токов постоянной утечки приходится на городской и пригородный рельсовый электротранспорт. Механизм их образования продемонстрирован ниже.


Рельсовый электротранспорт в качестве источника блуждающих токов

Обозначения:

  1. Контактный провод, от которого получает питание силовая установка электротранспорта.
  2. Питающий фидер (подключен к контактному проводу).
  3. Одна из тяговых подстанций, питающая сети трамваев.
  4. Дренажный фидер (подключен к рельсам).
  5. Рельсы.
  6. Трубопровод на пути прохождения блуждающих токов.
  7. Анодная зона (положительные потенциалы).
  8. Катодная зона (отрицательные потенциалы).

Как видно из рисунка, постоянное напряжение в тяговую сеть поступает с подстанции и по рельсам возвращается обратно. При недостаточном сопротивлении рельсовых путей относительно земли, в грунте возникают электрические блуждающие токи. Если на пути распространения утечки блуждающих токов находится трубопровод или другая металлическая конструкция, то она становится проводником электричества.

Это связано с тем, что ток распространяется по пути наименьшего сопротивления. Соответственно, как только появляется проводник, ток будет распространяться по металлу, поскольку его электрическое сопротивление меньше, чем у земли. В результате участок трубопровода, через который проходит электроток, будет в большей степени подвержен коррозии металла. О причинах этого рассказано ниже.

Способы защиты

Блуждающие токи – явление вредное для металлов и опасное для человека. Существуют два вида защиты:

  • пассивная;
  • активная.

Названия говорят сами за себя, но только сочетание обоих видов помогает, если не свести на «нет», то хотя бы намного ослабить негативные влияния БТ.

Пассивная защита

Суть такого метода заключается в нанесении специальных защитных покрытий на металлические элементы, находящиеся в земле. В частности, поверхности трубопроводов покрываются специальными изоляционными покрытиями:

  • битумными мастиками;
  • смолами и полимерными соединениями;
  • грунтовками;
  • изоляционными лентами.

Монтаж защищённых таким способом конструкций требует особой осторожности. Механические повреждения защитного слоя превратятся в места активного электрокоррозирования

Активная защита

В этом варианте контролируют протекание БТ, который сам по себе неуправляем изначально. Для этого используют катодную поляризацию. Устраивают катодную защиту, при которой выполняют замещение естественного отрицательного потенциала на искусственный. Отрицательный потенциал подаётся на защищаемую конструкцию.

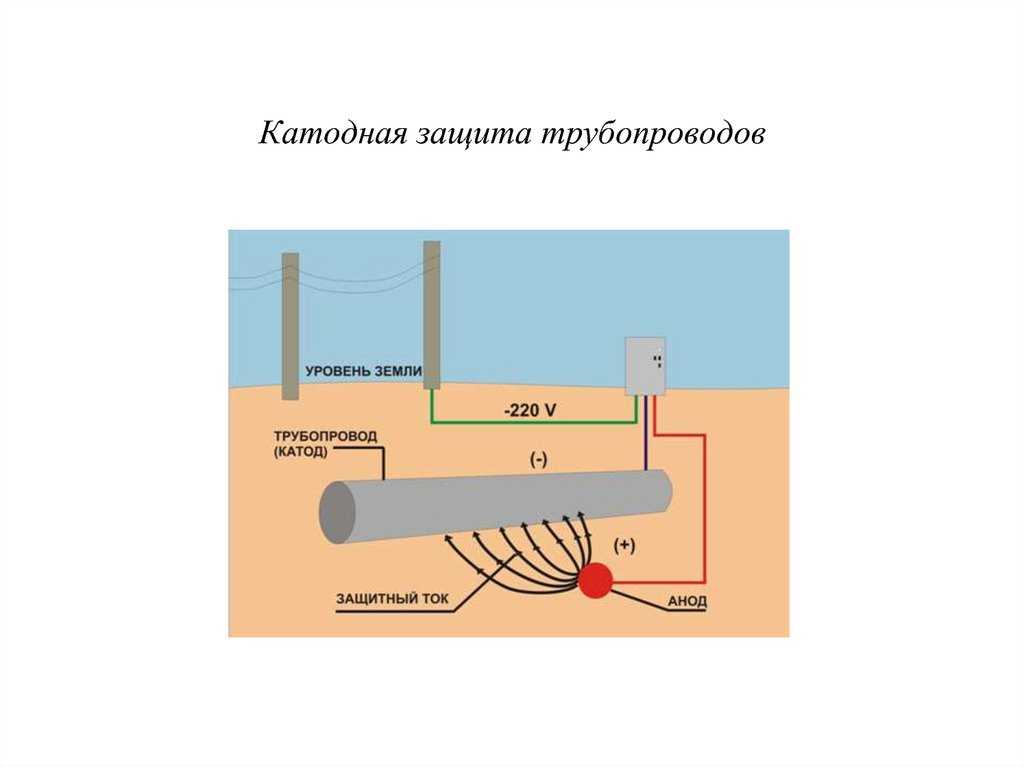

Схема устройства катодной защиты

Внимание! При устройстве подобной защиты применяются два метода: гальванический или с использованием источника тока (ИТ) постоянного направления. Первый – на почвах, имеющих сопротивление 50 Ом/м или менее

Второй – при превышении этого значения.

Гальваническое решение подразумевает использование анода, на котором собирается весь БТ. Подвергаться коррозии будет этот «жертвенный анод», а не сама конструкция. Материал для такого анода берётся с электроотрицательностью выше, чем у металла объекта.

Использование ИТ позволяет подавать разноимённые потенциалы непосредственно на конструкцию и анодный контур. При этом возможна регулировка величины потенциалов для различных видов почвы.

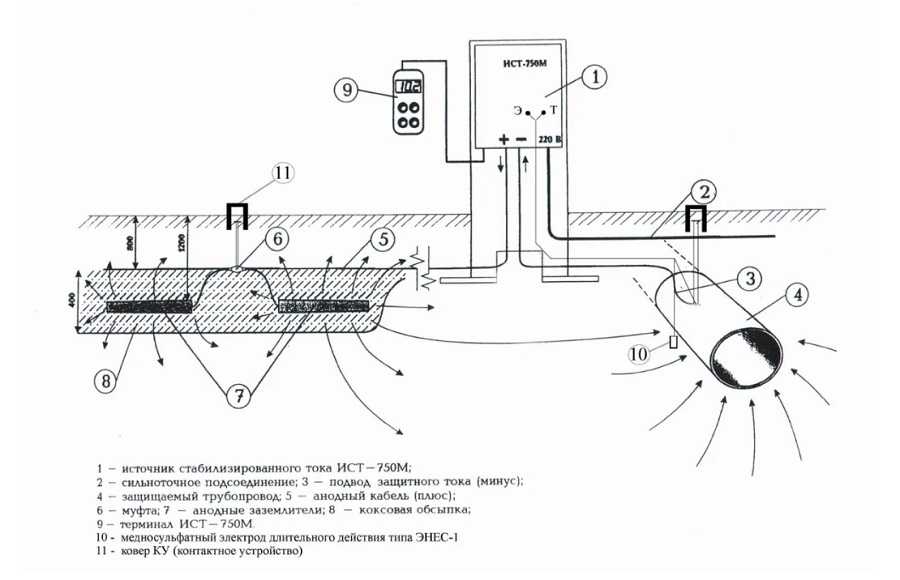

Применение ИПТ (источника постоянного тока) для защиты

Защита водопроводных труб

Строительство водоводов при водоснабжении объектов выполняется с обязательным определением локации блуждающих токов в водопроводных трубах. Это реализуется при помощи замеров разности потенциалов. Для этого берутся (выборочно) две точки на поверхности грунта с перпендикулярным взаиморасположением. Для защиты водопроводов применяют оба способа: активный и пассивный.

Защита полотенцесушителей

В последнее время разводка воды в квартире выполняется пластиковыми трубами, но полотенцесушитель всегда выполнен из нержавеющего металла. В случае использования металлопластиковых труб алюминий, находящийся внутри, может быть соединён с сушилкой и подводит к ней БТ. Даже частичные вставки в контур водопровода, выполненный из изоляционного материала, может вызвать коррозию от БТ. Чтобы избавиться от таких токов и не допустить коррозии, выполняют следующее:

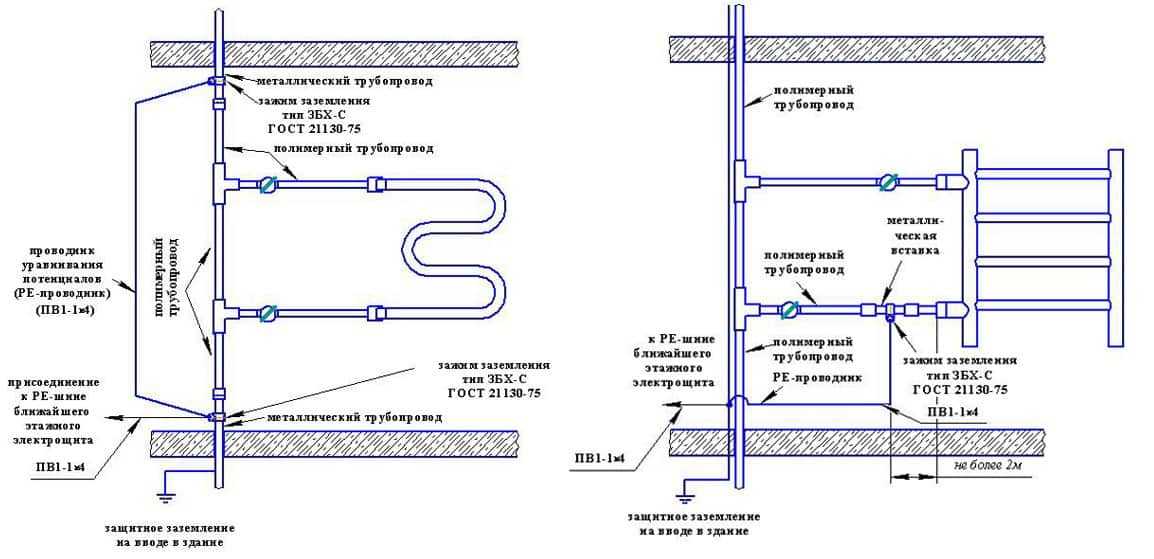

  • соединяют между собой проводниками все металлические элементы в квартире: батарею, кран, смеситель, полотенцесушитель и др.;
  • далее полученный контур присоединяют к заземляющим устройствам.

Подобным образом получают выравнивание потенциалов.

Защита полотенцесушителя

Защита газопроводов

Устранить влияние БТ на газопроводы помогает пассивная защита, наносимая на газовые трубы. Состояние изоляции периодически проверяется. Однако такая антикоррозийная броня – это дополнение к катодной защите, которая повсеместно используется в газовом хозяйстве.

Недостатки систем катодной защиты

Кроме главного плюса – наличия защитного потенциала, который позволяет снизить скорость коррозии трубопроводов до минимума, есть минусы. К недостаткам можно отнести то, что при неправильно выполненных расчётах возможна перезащита. В этом случае завышенное смещение потенциала только ускорит процесс разрушения. Сама установка становится источником БТ.

Дополнительные способы снижения действия БТ

К таким способам можно отнести следующие мероприятия:

  • насыпи под рельсы выполнять материалами, имеющими низкую электропроводность;
  • прокладывать подземные коммуникации и наружные ж/д ветки с максимальным разносом друг от друга;
  • в системах энергообеспечения при проектировании переходить на типы заземлений ТN-S.

Применение неметаллических трубопроводов и запорной арматуры при новых прокладках и капитальных ремонтах убирает сам факт электрокоррозии.

Для чего заземлять водяной полотенцесушитель

После того, как пластиковые трубы начали вытеснять обычные металлические, на их заземление стали не обращать внимания, ошибочно полагая, что металлическая труба и труба из металлопластика имеют одинаковую токопроводимость. Это не так. Между металлопластиковой трубой и алюминием отсутствует контакт: они не соединены.

Практика показывает, что 90 процентов полотенцесушителей начинают протекать именно в случае замены металлических систем горячего водоснабжения на их пластиковые аналоги (например, полипропилен). Старые металлические трубы меняются на современные пластиковые с целью уменьшения вихревых токов. Однако коррозия продолжает себя проявлять.

Первые симптомы электрической коррозии – возникновение пятен ржавчины на полотенцесушителе, причем ржавчина проявляется даже на устройствах, сделанных из нержавейки. Вообще, все металлические электро-изделия, контактирующие с водой, подвержены как электрохимической так и гальванической коррозии. Электрокоррозия возникает при наличии блуждающих токов. В результате на металл оказывается одновременное воздействие электрического тока и воды, после чего появляются металлические пробои, а уже оттуда начинает свое распространение коррозия.

При контакте двух разных металлов, один из которых более химически активен, чем другой, оба металла вступают в химическую реакцию. Чистая вода является очень плохим проводником электрического тока (диэлектриком), но, благодаря большой концентрации различных примесей, вода превращается в своеобразный электролит.

Не стоит забывать о том, что температура оказывает большое влияние на электропроводимость: чем выше температура воды, тем лучше она проводит электрический ток. Данное явление известно под именем “гальваническая коррозия”, именно она методично приводит полотенцесушитель в негодность.

Виды и появления блуждающих токов

Одна из причин связана с массовым применением рельсового электротранспорта. Электрифицированные ЖД магистрали, трамваи и метро, рудничная локомотивная контактная откатка становятся причиной появления блуждающих токов и наносят ущерб газовым трубопроводам, водопроводным линиям, бронированным кабельным сетям, металлоконструкциям.

Общая схема происходящего в этом случае следующая:

  1. Рельсовый путь используется в качестве проводника, по которому ток возвращается к обратному фидеру тяговой подстанции.
  2. На участках, которые плохо изолированы от земной поверхности, происходит утечка части энергии в грунт. Так как потенциал в этой точке максимален, появляется блуждающий ток, который движется в зону с небольшим потенциалом. А таким участком и становится труба или кабель в оплётке, любая металлическая конструкция, расположенная в земле.
  3. Пройдя по металлу, как по пути наименьшего сопротивления, в зону, где потенциал существенно уменьшается, ток выходит в грунт и возвращается в рельсовый путь.

В результате таких процессов в анодных зонах, участки выхода токов из рельсов и трубопровода, возникает процесс электрохимической коррозии. При этом скорость разрушения металлов может достигать десятка миллиметров в год. Для рельсового пути такие повреждения несущественны из-за большой толщины стали, хотя также снижают срок службы конструкции.

А вот для труб с небольшой стенкой такие повреждения становятся критичными. Выглядят они как сквозные отверстия небольшого диаметра. Если трубопровод находится в зоне длительного воздействия блуждающих токов без надлежащей защиты, может возникнуть ситуация, когда его поверхность напоминает решето.

Среди двух других потенциальных источников возникновения блуждающих токов выделяют:

  1. Трансформаторные подстанции, распределительные устройства с заземляющим оборудованием, линии ЛЭП с глухозаземлённой нейтралью. В случае постоянных небольших утечек на землю, уровень которых не достигает предела срабатывания защитных устройств, в зоне вокруг этих сооружений также возникают паразитные блуждающие токи.
  2. Электрокабельные сети подземного заложения также становятся причиной подобного эффекта при снижении диэлектрических свойств изоляции или её пробое.

Объяснение схемы выше: нулевой провод (PEN) одним концом соединен с ЗУ электроподстанции, а вторым подключен к шине PEN потребителя, которая соединена с заземляющим устройством объекта. Соответственно, разница электрических потенциалов между выводами нулевого проводника будет передаваться ЗУ, что создаст условия для образования цепи. Величина утечки будет незначительной, поскольку основная нагрузка пойдет по пути наименьшего сопротивления (нулевому проводнику), но, тем не менее, часть ее пойдет по земле.

Понятно, что в большинстве случаев разрушающее воздействие в таких условиях будет меньше, чем в зонах расположения рельсовых путей электротранспорта, но оно также оказывает своё влияние.

Причина появления тока в домашнем быту

Существует ещё один вид блуждающего тока, который правда не связан с процессами, происходящими в земле. Речь идёт о появлении аналогичных повреждений на стальных полотенцесушителях, радиаторов отопления, установленных в обычных зданиях. Основной причиной становится разница потенциалов на этих устройствах и заземлённых участках водопровода или системы отопления.

Раньше все эти сети монтировались из металлических труб и обязательно заземлялись. Поэтому в пределах одного здания разницы потенциалов на отдельных участках или элементах системы не существовало или она была настолько минимальной, что не приносила никакого вреда.

Сейчас ситуация кардинально изменилась, и причиной этого стало массовое применение полипропиленовых и металлопластиковых труб. Полимерные материалы обладают высоким удельным сопротивлением, поэтому их можно считать хорошими диэлектриками. В результате получают изолированные друг от друга участки сети. При этом вода остаётся хорошим проводником, она отлично переносит скапливающийся статический заряд.

Поэтому и происходит появление эффекта блуждающих токов, вызванного разницей потенциалов на заземлённом участке сети и отдельных полотенцесушителях или батареях. В этом случае электрохимическая коррозия быстро разрушает тонкостенные металлические устройства.

Механизм образования блуждающих токов

В таблице мы привели в качестве примера несколько источников, теперь рассмотрим подробно, как в них образуется интересующий нас процесс. Как уже упоминалось выше, чтобы он появился, между двумя точками на земле должно произойти возникновение разности потенциалов. Такие условия создаются контурами ЗУ систем с глухоизолированной нейтралью.

Нулевой провод (PEN) одним концом соединен с ЗУ электроподстанции, а вторым подключен к шине PEN потребителя, которая соединена с заземляющим устройством объекта. Соответственно, разница электрических потенциалов между выводами нулевого проводника будет передаваться ЗУ, что создаст условия для образования цепи. Величина утечки будет незначительной, поскольку основная нагрузка пойдет по пути наименьшего сопротивления (нулевому проводнику), но, тем не менее, часть ее пойдет по земле.

Образование блуждающих токов между ЗУ нулевого провода

Практически аналогичные условия образуются, когда возникают проблемы с изоляцией проводов (разрушение оболочек) кабельных магистралей или ВЛ. При возникновении КЗ на землю, в этой точке потенциал равный или близкий к фазе. Это вызывает образование тока утечки к ближайшему ЗУ с потенциалом PEN-провода.

В приведенном примере о постоянной утечке переменных токов речь не идет, поскольку согласно действующим нормам на поиск и устранение повреждения отводится два часа. При этом, в большинстве случаев, отключение поврежденной линии или локализация участка с КЗ производится автоматически. Процесс может существенно затянуться, если сила тока КЗ ниже аварийного порога.

Как показывает практика, наибольшая доля источников токов постоянной утечки приходится на городской и пригородный рельсовый электротранспорт. Механизм их образования продемонстрирован ниже.

Рельсовый электротранспорт в качестве источника блуждающих токов

Обозначения:

  1. Контактный провод, от которого получает питание силовая установка электротранспорта.
  2. Питающий фидер (подключен к контактному проводу).
  3. Одна из тяговых подстанций, питающая сети трамваев.
  4. Дренажный фидер (подключен к рельсам).
  5. Рельсы.
  6. Трубопровод на пути прохождения блуждающих токов.
  7. Анодная зона (положительные потенциалы).
  8. Катодная зона (отрицательные потенциалы).

Как видно из рисунка, постоянное напряжение в тяговую сеть поступает с подстанции и по рельсам возвращается обратно. При недостаточном сопротивлении рельсовых путей относительно земли, в грунте возникают электрические блуждающие токи. Если на пути распространения утечки блуждающих токов находится трубопровод или другая металлическая конструкция, то она становится проводником электричества.

Это связано с тем, что ток распространяется по пути наименьшего сопротивления. Соответственно, как только появляется проводник, ток будет распространяться по металлу, поскольку его электрическое сопротивление меньше, чем у земли. В результате участок трубопровода, через который проходит электроток, будет в большей степени подвержен коррозии металла. О причинах этого рассказано ниже.

Влияние на систему водоснабжения

При построении системы отопления и водоснабжения в массовом масштабе используются стальные трубы. За счёт заметно более высокой проводимости стали по сравнению с грунтом такие трубы начинают “притягивать” электрические заряды, а в местах входа и выхода тока (катодная и анодная зоны, соответственно) происходит интенсивная коррозия.

Физика возникновения явления сразу же определяет способы защиты от него. Подавить блуждающие токи в водопроводных трубах можно:

  • совершенствованием и поддержанием в исправном состоянии изоляции;
  • применением пластиковых вставок при условии обязательного дополнительного выравнивания потенциалов;
  • установкой катодной защиты.

Необходимость заземления

В многоэтажных домах старого (советского) образца металлические отопительные стояки изначально заземлены в следующих случаях:

  1. Полотенцесушитель связан с отопительной системой посредством металлической трубы.
  2. В ходе реконструкции установлена индивидуальная система отопления.

Если все трубы изготовлены из стали, с заземлением батарей проблем не возникало, так как все трубопроводы обычно заземлены в двух местах подвала. Кроме того, ванная заземлена отдельными проводниками, имеющими электросвязь с водопроводной системой.

В заземлении полотенцесушителя есть необходимость в таких случаях:

  1. Устройство подключено к отопительной системе через металлопластиковую трубу, которая оснащена алюминиевой прослойкой, проводящей токи. Однако на участке фитинга происходит разрыв электроцепи.
  2. Домовой стояк изготовлен из металлопластиковых труб.

Недостатки систем катодной защиты

Методика отнюдь не универсальна, необходимо строить каждый объект под конкретные условия эксплуатации. При неправильных расчетах силы защитного тока, происходит так называемая «перезащита», и уже катодная станция является источником блуждающих токов. Поэтому, даже после монтажа и введения в строй, катодные системы постоянно контролируются. Для этого в разных точках монтируются специальные колодцы для замера силы тока защиты.

Контроль может быть ручным или автоматическим. В последнем случае устанавливается система слежения за параметрами, соединенная с аппаратурой управления катодной станцией.

Дополнительные способы защиты от блуждающих токов

  • Применение кабельных магистралей с внешней оболочкой, которая является хорошим диэлектриком. Например, из сшитого полиэтилена.
  • При проектировании систем энергоснабжения, использовать только системы заземления типа TN-S. В случае капитального ремонта сетей, заменять устаревшую систему TN-C.
  • При расчете маршрутов железнодорожных путей и подземных коммуникаций, по возможности разносить эти объекты.
  • Использовать под рельсами изолирующие насыпи, из материалов с минимальной электропроводностью.

Защита от блуждающих токов

На самом деле, полноценной защиты от этой проблемы нет. Ее просто не может быть с точки зрения физики. Единственный действенный метод — подсунуть всепожирающим блуждающим токам иную жертву, которую не так жалко. Мало того, у этого приспособления и название соответствующее: «жертвенный анод». А методика именуется катодной защитой.

Принцип работы в исключении анодных зон на защищаемом объекте. Вместо них используются те самые жертвенные аноды, которые меняют по мере их электрохимического разрушения. А вокруг объекта формируются лишь безопасные для него катодные зоны.

Для того, чтобы система функционировала, требуется дополнительная энергия. В критических местах устанавливаются так называемые станции катодной защиты, которые запитаны от линий электропередач.

Это связано с некоторыми затратами, которые несравнимы с потерями на ремонт и восстановление испорченных объектов (трубопровода, кабеля и прочего).

А если защищаемый объект относится к опасной категории (например, нефтехранилище, в котором в результате электрохимической коррозии может произойти утечка продукта), то стоимость защитных устройств вообще не берется во внимание

Коррозия от блуждающих токов

Под воздействием блуждающих токов происходит процесс электрохимической коррозии. Его интенсивность зависит от состава почвы, степени обводнённости и характеристик грунтовых вод. Разрушение металла происходит из-за разности окислительно-восстановительных потенциалов, присущих стали и окружающей её почвы.

Под воздействием проходящего через трубу тока происходит образование гальванической пары в месте его выхода в почву. При этом железо, которое обладает меньшим окислительно-восстановительным потенциалом в результате процесса разрушается. И чем больше вокруг аварийного участка образуется солей, тем быстрее проходят все эти химические процессы.

В отличие от обычной коррозии, связанной с окислительными свойствами кислорода, интенсивность появления ржавчины зависит от величины разницы потенциалов. Поэтому бороться с электрохимической коррозией можно только путём устранения предпосылок, способствующих её появлению.

https://youtube.com/watch?v=TKr5giGeEhc

Защита от блуждающих токов при подземной коррозии.

Для борьбы с блуждающими токами в настоящее время разработан ряд мероприятий. Нетрудно понять, что эти мероприятия сводятся к сравнительно простым способам. К таким способам относится тщательная изоляция токонесущих систем, а с другой стороны — так называемый электродренаж. Он заключается в отводе тока по специальным проводам от подземных сооружений на отрицательный полюс электростанции.

Для защиты от коррозии трубопроводов, прокладываемых в земле, обычно применяют битумные покрытия, а для кабеля джутовую обмотку, пропитанную битумными составами.

Кроме этих методов, применяют так называемую катодную защиту.

Описание явления

Блуждающими токами называются те, которые появляются в земле, когда ее используют как токопроводящую среду. Создают коррозию металла, который целиком или частично находится под поверхностью земли, а иногда только соприкасается с земельными наделами. Наблюдаются на трамвайном и железнодорожном пути, электрифицированной дороге. Иногда становятся причиной короткого замыкания и аварийной ситуацией.

Разрушительное явление

Отличаются от обычных стационарных электротоков тем, что они появляются внезапно и в самом непредсказуемом участке. От того, какое они имеют направление, зависит происходящий процесс на объекте, через который начинает протекать электроток. Если объект обладает положительным потенциалом относительно иного объекта, при контакте с ним появляется электроток с коррозией и окислением проводов. Если объект обладает отрицательным потенциалом, то на нем восстанавливаются параметры того вещества, которое находится в жидкости состава среды, где течет электроток.

Обратите внимание! Поскольку химактивность элементов, которые контактируют с жидкой средой или электролитом, не понятна, то сложно предугадать время с местом появления блуждающего типа электротока. В настоящее время его наличие приводит к коррозии объекта с положительным потенциалом

Полное определение

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
