Электрощитовая — это не просто комната с проводами. Это узловая точка всей инженерной системы здания, от которой зависит стабильность электроснабжения каждой квартиры. Правильно подобранный электротехнический распределительный шкаф определяет, насколько надёжно будет работать вся цепочка — от ввода до розетки в спальне. Ошибки на этом этапе обходятся дорого: короткие замыкания, перегрузки, пожары.
Что должно быть в электрощитовой

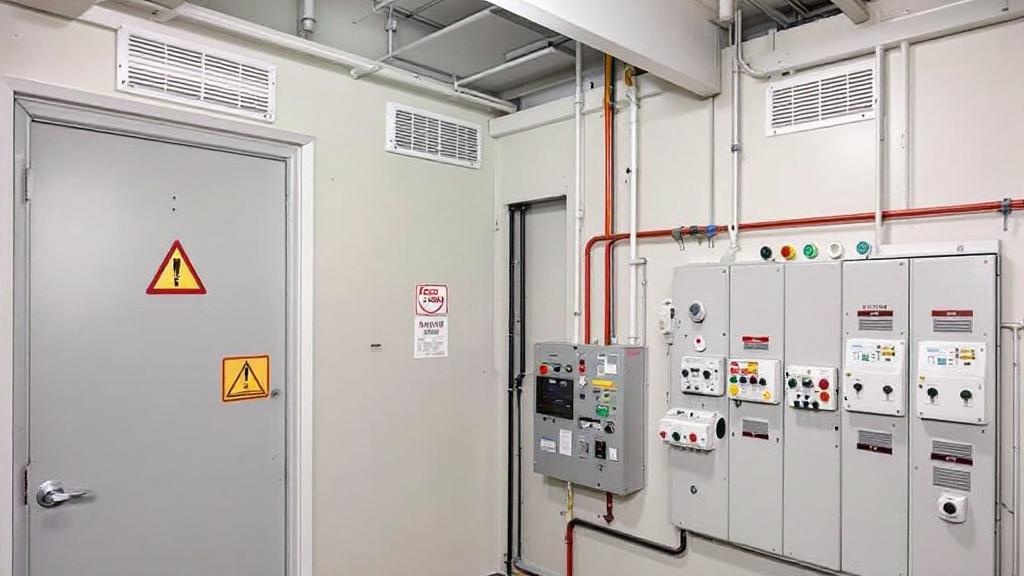

Помещение электрощитовой проектируется отдельно от жилых и хозяйственных зон. Минимальная высота потолка — 2,2 метра, вход — только через самостоятельный тамбур или с улицы. Полы и стены выполняются из негорючих материалов. Двери открываются наружу.
Внутри размещают:
- вводно-распределительное устройство (ВРУ) или главный распределительный щит (ГРЩ);
- счётчики электрической энергии по каждому потребителю или группе;
- автоматические выключатели и устройства защитного отключения (УЗО);
- шины заземления и нулевые шины;
- кабельные каналы и лотки для разводки;
- средства оперативного управления — рубильники, переключатели.
Всё оборудование должно иметь маркировку, соответствующую ГОСТ и техническим условиям. Самодельные сборки в жилом фонде не допускаются.
Требования к помещению по нормативам
Проектирование электрощитовой ведётся по СП 256.1325800 и ПУЭ (Правила устройства электроустановок). Помещение не должно граничить с квартирами сверху, снизу или сбоку — только с нежилыми техническими зонами. Прокладка трубопроводов водоснабжения и канализации через электрощитовую запрещена.
Температура внутри поддерживается в диапазоне от +5 до +35 °C. Влажность — не выше 80% при +25 °C. Обязательна принудительная или естественная вентиляция с кратностью воздухообмена не менее одного раза в час.
Освещение — не менее 200 лк на уровне рабочих поверхностей. Аварийное освещение — обязательно.
Как правильно выбрать распределительный шкаф
Выбор корпуса начинается с расчёта нагрузки и количества модулей. Для многоквартирного дома на 30–50 квартир типовой шкаф вмещает от 100 до 200 монтажных единиц. Степень защиты корпуса — не ниже IP31 для закрытых помещений, IP54 — для технических зон с повышенной влажностью.
Материал корпуса — холоднокатаная сталь толщиной от 1,5 мм с порошковым покрытием или нержавеющая сталь. Пластиковые корпуса применяются только в квартирных щитках, не в главных распределительных устройствах.
При нестандартной планировке или особых требованиях заказчика стандартные серийные изделия не подходят. В таких случаях оправдан заказ шкафа по индивидуальным габаритам с нестандартной компоновкой — это позволяет вписать оборудование в ограниченное пространство и выполнить все технические требования без компромиссов.
Монтаж: последовательность и типичные ошибки

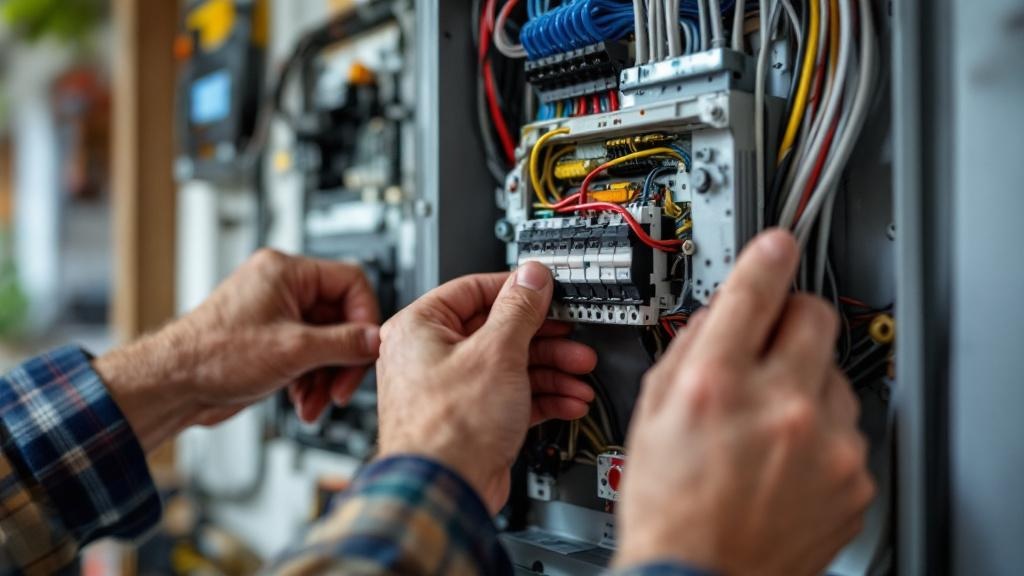

Монтаж начинается с установки корпуса шкафа на несущее основание. Крепление — анкерными болтами, без люфта. Далее — разводка силовых кабелей по лоткам с соблюдением радиуса изгиба (не менее 10 диаметров кабеля). Нулевые и защитные проводники разделяются уже на вводе.
Типичные ошибки при монтаже:
- смешение нулевого рабочего и нулевого защитного проводника после ВРУ;
- отсутствие маркировки кабелей и клемм;
- превышение допустимого тока на шинах из-за неправильного расчёта нагрузки;
- установка автоматов без учёта селективности — при коротком замыкании отключается весь дом вместо одной линии;
- недостаточный запас места в корпусе для обслуживания и последующего расширения.
После сборки проводится визуальный осмотр, измерение сопротивления изоляции, проверка цепей защитного заземления. Только после получения протоколов испытаний щит вводится в работу.
Обслуживание электрощитовой в процессе эксплуатации
Плановое техническое обслуживание проводится раз в год. В объём работ входит: затяжка контактных соединений, проверка тепловыделения под нагрузкой с помощью тепловизора, очистка от пыли, проверка срабатывания защитных устройств.
Нагрев контактов — один из главных индикаторов проблемы. Если тепловизор фиксирует разницу температур между соседними клеммами более 10–15 °C, соединение необходимо переделать: либо заменить изношенный контакт, либо пересмотреть сечение проводника.
Журнал технического обслуживания ведётся обязательно — это требование не только нормативов, но и условие страхования объекта. Управляющая компания несёт ответственность за состояние электрощитовой перед жильцами и надзорными органами. Грамотно смонтированная и регулярно обслуживаемая электрощитовая служит 25–30 лет без капитального вмешательства — это прямая экономия на аварийных ремонтах и исключение рисков для жизни людей.
