Сети с изолированной нейтралью: разновидности устройства, принцип действия, преимущества и недостатки

Недостатки

Это считается аварийным режимом, и он не предполагает длительной работы оборудования. Такой режим имеет следующие недостатки:

Обнаружить неисправный участок довольно непросто;
Изоляция электроприборов должна быть рассчитана на пробой от линейного напряжения;
При продолжительном замыкании увеличивается вероятность поражения обслуживающего персонала электричеством;
Вследствие постоянного воздействия дуговых перенапряжений и постоянного накопления дефектов, снижается срок службы изоляции;
Из-за появления дуговых перенапряжений возникают повреждения изоляции в разных местах;
Однофазное замыкание на землю в сетях с изолированной нейтралью затрудняет работу релейной защиты;
Возможное появление дуги малых токов в месте однофазного замыкания на землю.

Большое количество недостатков существенно снижает применение такой схемы в сетях до 1 000 В. Более широкое распространение такая система получила в высоковольтных сетях.

Что такое системы TN

TN будут называться системы с использованием глухозаземленной нейтрали для подключения защитных и нулевых функциональных проводников. Важный момент — в таких системах к нулевому проводнику, в свою очередь соединенному с нейтралью, должны быть подключены все корпусные электропроводящие детали.

Такая система отличается подключением нейтрали к контуру заземления вблизи трансформаторной подстанции. Нейтраль в этом случае не заземляется с помощью дугогасящего реактора.

На предприятиях промышленного типа наиболее целесообразными являются четырехпроводные трехфазные сети с глухозаземленной нейтралью напряжением 380/220 В со вторичной обмоткой, объединенной в звезду и наглухо соединенной нейтральной точкой с устройством для заземления.

Двигатели при подключении к фазам сети питаются при линейном напряжении, источником питания ламп является фазное напряжение при подключении их между нейтральными и фазными проводами. N -проводу отводится сразу две роли — он является рабочим, необходимым для присоединения однофазных приемников, и проводом зануления с присоединенными металлическими корпусами установок, которые не находятся под нормальным напряжением.

Зануление пробоя изоляции обмотки двигателя приведет к появлению большого тока короткого замыкания и срабатыванию механизма защиты, в результате чего двигатель будет отключен от сети. В случае отсутствия зануления корпуса двигателя повреждение изоляции обмотки приведет к созданию опасной ситуации на корпусе касательно земли.

В случае однофазного КЗ на землю относительно нее напряжения на целых фазах остается прежним, поэтому изоляция может быть устроена с уклоном не на линейное, а на фазное напряжение.

Главным преимуществом ее использования является возможность предотвращения воспламенения электропроводки за счет автоматического отключения поврежденного участка от сети. Кроме того, в случае короткого замыкания между нейтральным проводом и поврежденной фазой и соответственно увеличивающимся током срабатывают токовые реле, опасность поражения сводится к минимуму.

Способы включения нейтрали

Специфика работы высоковольтных (ВВ) систем состоит в том, что в случае обрыва или повреждения линии, сопровождающегося замыканием отдельного провода на землю, токи утечки могут достигать очень больших величин.

В соответствии с этим защитные меры, предпринимаемые в таких сетях, заметно отличаются от аналогичных действий в цепях конечного потребителя.

Для сетей 6-35 киловольт характерны перечисленные ниже режимы заземления нейтрали:

прямое соединение с ЗУ, обустроенным непосредственно у подстанции или у высоковольтной опоры (глухозаземленная нейтраль заземления);
подключение через специальный дугогасящий реактор или компенсатор;
использование для этих целей системы заземления, при которой нейтраль подключается через резистор;
без подключения к ЗУ в границах защищаемой линии или объекта (изолированная нейтраль).

Установка специальных компенсационных элементов в цепи включения нейтрального проводника способствует снижению емкостных составляющих токов замыкания.

В процессе работы такой цепочки эти токи удаётся нейтрализовать за счёт плавного изменения индуктивности катушки, напряжение в которой имеет обратную фазу.

https://youtube.com/watch?v=pkRcral1-qI

При определённом значении индуктивности ток в точке замыкания заземлителя на землю снижается до нулевого значения. Для повышения эффективности действия такого заземления параллельно индуктивности включается резистор, обеспечивающий условия для стекания активной составляющей тока, используемой для срабатывания высоковольтного реле защиты. Остальные варианты включения нейтрали будут рассмотрены отдельно ниже.

Без этого устройства используемые схемы включения не могут эффективно выполнять свои защитные функции, поскольку при случайном обрыве нейтрального проводника силовое оборудование подстанций останется незащищённым.

Возможен ещё один вариант, при котором заземление нейтрали в сетях 6-35 кВ осуществляется через включение общей точки в питающую сеть, называемый эффективным заземлением и реализуемый через создание практически идеальных условий для стекания тока в землю.

Однако он считается слишком дорогостоящим и применяется обычно лишь на питающих подстанциях с входными напряжениями 110 киловольт и выше.

Меры предосторожности

Задача и особенности заземления трансформаторов.

Теперь разберём, для чего выполняется заземление нейтрали трансформатора, и физику работы такой электрической сети.

В теоретической физике потенциал нулевого проводника по отношению к земле не должен превышать нулевого значения. Повторное заземление у принимающего устройства потребителя помогает добиться этого значения с ещё более высокой степенью вероятности, особенно, если до ТП есть достаточное расстояние.

Поражение током возможно в следующих ситуациях:

Повреждение изоляции токоведущих частей, выход из строя электрооборудования. Образуется шаговое напряжение – на плоскости пола появляется потенциал, небезопасный для идущего человека;
Повреждение изоляции электрооборудования. В этом случае на корпусе может оказаться опасное для здоровья напряжение;
Повреждение защитной изоляции кабелей. Здесь напряжение появляется на металлических полках, с лежащими кабельными линиями;
Нарушение технологии производства работ, приведшее к прикосновению к токоведущим частям, находящимся под фазным напряжением.

К включенному в сеть проводу, лежащему на влажном полу, подходить не рекомендуется. В этой ситуации появляется потенциал, опасный для человека. При попытке сделать шаг ноги оказываются под действием различных величин потенциала. Удар током обеспечен. Для избегания подобного развития событий перед заливкой бетона укладывается металлический каркас, соединённый с контуром заземления минимум в 2-х точках. За счёт этого при возникновении на полу потенциала ноги идущего человека будут зашунтированы, поражения электрическим током удастся избежать.

Для недопущения появления напряжения на нетоковедущих частях электрической системы ПУЭ обязывает заземлить абсолютно все металлические детали, находящиеся в распредустройствах трансформаторных подстанций и потребителя, а также корпуса электроприборов. В промышленных цехах, где присутствует электрическое оборудование (станки, производственные линии), по периметру пускается стальная полоса для присоединения всех без исключения металлсодержащих частей. Таким образом, выравниваются потенциалы земли и металлических частей, расположенных в помещении.

При возникновении пробоя на заземлённый корпус электрический ток пойдёт по пути наименьшего сопротивления, т.е. по заземляющим проводникам до контура заземления, а не через обладающее большим сопротивлением человеческое тело, даже при не сработавшей защите.

Меры предосторожности при работе в сети с глухозаземленной нейтралью

По этой причине ток через контур заземления направится в сторону нейтрали силового трансформатора. Это приводит к короткому замыканию с большой величиной электрического тока. На превышение заданного параметра должен будет среагировать защитный коммутационный аппарат: плавкая вставка или автоматический выключатель. За счёт этого повреждённый участок цепи будет выведен из работы. Таким образом, организуется быстрая локализация аварийного режима.

Важно знать

Для электроснабжения однофазных и трёхфазных потребителей в промышленности и в бытовых условиях используют так называемое зануление, которое «якобы» является действенным методом, обеспечивающим автоматическое отключение электроустановки или части её, в которой произошло короткое замыкание. При занулении в цепях с глухозаземлённой нейтралью к нулевому проводу подключаются все металлические части и корпуса электрооборудования. Как работает данная защита? Дело в том что при любом коротком замыкании на корпус цепь переходит в режим короткого замыкания, ток в цепи автоматического выключателя сильно увеличивается и аварийный участок отключается от сети.

Преимуществом такой системы являются экономия расходов на проводку защитного заземления, а также снижение стоимости кабельной продукции, так как к одной и той же цепи можно подключить и однофазные и трёхфазные электроприёмники.

Однако недостатком глухозаземлённой нейтрали, организованной по принципу защитного зануления, можно назвать недостаточность обеспечения защиты человека при пробое изоляции на корпус электроприбора во время обрыва нулевого провода, который является и защитным. И это очень важный момент — зануление является опасной мерой защиты, поэтому оно организовываться в домашних условиях ни в коем случае не должно!

Современное электроснабжение всё-таки направлено больше на безопасность, поэтому требует установки УЗО и отдельного защитного заземляющего контура, через который даже самые незначительные токи утечки будут уходить в землю, при этом не подвергая человека опасности.

В подавляющем большинстве электросетей (до 1 кВ) применяется глухозаземленная нейтраль, поскольку такое исполнение наиболее оптимально для действующих требований электробезопасности. Учитывая распространенность этой схемы заземления нейтрали, имеет смысл подробно ознакомиться с ее устройством, принципом работы и техническими особенностями, а также основными требованиями ПУЭ к электроустановкам до 1 кВ.

В сетях выше 1000 В

В настоящее время изолированная нейтраль чаще всего используется в сетях со средним классом напряжения (1-35 кВ). Для сети 110 кВ и выше – глухозаземленная. В связи с тем, что при КЗ на землю напряжение, как было сказано, возрастает до линейного, так в ЛЭП 110 кВ фазное напряжение (между землёй и фазным проводом) – 63,5 кВ

При КЗ на землю это особенно важно, и позволяет снизить расходы на изоляционные материалы

Кстати в КТП с высшим напряжением до 35 кВ первичные обмотки трансформаторов соединяются в треугольник, где нейтрали нет как таковой.

Низкие токи КЗ и возможность работать при однофазных КЗ на ВЛ – в распределительных сетях особенно важны и позволяют организовать бесперебойное электроснабжение. При этом угол сдвига между оставшимися в работе фазами остаётся неизменным — в 120˚.

При напряжениях в тысячи вольт емкостной проводимостью фаз пренебречь нельзя. Поэтому касание проводов ВЛЭП опасно для жизни человека. В нормальном режиме токи в фазах источника определяются суммой нагрузок и емкостных токов относительно земли, при этом сумма емкостных токов равна нулю и ток в земле не проходит.

Если опустить некоторые подробности, чтобы изложить языком, понятным для начинающих, то при КЗ на землю напряжение относительно земли поврежденной фазы приближается к нулю. Так как напряжения двух других фаз увеличиваются до линейных значений их емкостные токи увеличиваются в √3 (1,73) раз. В результате емкостный ток однофазного КЗ оказывается в 3 раза большим нормального. Например, для ВЛЭП 10 кВ длиной 10 км емкостный ток равен примерно 0,3 А. При замыкании фазы на землю через дугу в результате различных явлений возникают опасные перенапряжения до 2-4U_ф, что приводит к пробою изоляции и междуфазному КЗ.

Для исключения возможности возникновения дуг и устранения возможных последствий нейтраль соединяют с землёй через дугогасящих реактор. Его индуктивность при этом подбирают согласно ёмкости в месте КЗ на землю, а также чтобы он обеспечивал работу релейной защиты.

Таким образом благодаря реактору:

Намного уменьшается I_кз.
Дуга становится неустойчивой и быстро гаснет.
Замедляется нарастание напряжения после гашения дуги, в результате уменьшается вероятность повторного возникновение дуги и коммутационного тока.
Токи обратной последовательности малы, следовательно, их действие на вращающейся ротор генератора не оказывает существенного влияния.

Перечислим плюсы и минусы высоковольтных сетей с изолированной нейтралью.

Преимущества:

Какое-то время может работать в аварийном режиме (при КЗ на землю)
В местах неисправности появляется незначительный ток, при условии малой емкости тока.

Недостатки:

Усложнено обнаружение неисправностей.
Необходимость изоляции установок на линейное напряжение.
Если замыкание продолжается длительное время, то возможно поражение человека электрическим током, если он попадёт под шаговое напряжение.
При 1-фазных КЗ не обеспечивается нормальное функционирование релейной защиты. Величина тока замыкания напрямую зависит от разветвленности цепи.
Из-за накапливания дефектов изоляции от воздействия на нее дуговых перенапряжений снижается срок её службы.
Повреждения могут возникнуть в нескольких местах из-за пробоя изоляции, как в кабелях, так и в электродвигателях и других частях электроустановки.

Материалы по теме:

Причины возникновения короткого замыкания
Как сделать заземление в частном доме
Чем отличается зануление от заземления

Опубликовано:
18.03.2019
Обновлено: 18.03.2019

Подключение с помощью низкоомного сопротивления

Среди многих видов нейтралей часто используется заземление через резистор с незначительной номинальной величиной. Они нашли широкое применение на территории Беларуси, России. Логично в таких схемах задействовать высокоомный резистор (RB-режим), который задает низкие уровни перенапряжений при ОЗЗ.

В других случаях при заземлении нейтральной точки задействуются комбинированные способы ее подсоединения посредством применения индуктивности (RB-режим и LB).

Более подробное изучение обозначенных подходов показывает, что резисторы высокоомного типа характеризуются внушительными размерами. К тому же они отличаются значительными ценами и массой. Однако и обустройство дугогасящих реакторов отличается своими особенностями и недостатками. Поэтому при выборе режима, поддерживаемого низкоомным резистором, следует провести тщательные расчеты и исчисления с учетом обозначенных факторов.

Существует два типа проведения низкого заземления. В первом случае выполняется установка резонансного резисторного приспособления, с помощью которого срабатывает защита от токов при ОЗЗ. Что касается второго варианта, он предполагает использование заземленных схем посредством индуктивности. Они направлены на обеспечение защиты в случае фазных двойных замыканий.

При резистивном подключении стоит принимать во внимание дополнительные токи в нейтрали, которые могут стать причиной прерывания емкостных значений ОЗЗ до 3 раз и более. Индуктивные или реактивные схемы по уровню своего заземления не должны превышать общее значение электротоков, исходящих от двойных замыканий

Исходя из ПУЭ, обозначенные выше рабочие режимы могут быть кратковременными или длительными. Последний вариант предполагает расположение заземляющих деталей в единую цепь, в которой нейтраль функционирует на постоянной основе.

Именно такой способ подключения, на что указывают правила устройства электрических установок, допустим только при выполнении качественного заземления с показателем RЗ ≤ 0,5 Ом. Подобный подход эффективен с точки зрения трудовых затрат и экономических соображений.

Особенности выполнения эффективно заземлённой нейтрали

Согласно ПТЭЭП максимально допустимая величина сопротивления заземляющего устройства для сетей с эффективно заземлённой нейтралью (для электроустановок выше 1000 В и с большим током замыкания на землю — свыше 500 А — каждого объекта) составляет 0,5 Ом с учётом естественного заземления (при сопротивлении искусственного заземляющего устройства — не более 1 Ом). Это вызвано необходимостью пропускания значительных токов при к.з. на землю, высоким и сверхвысоким напряжением сети, требованием ограничения напряжения между землёй и неповреждёнными фазами, а также возможностью появления при авариях высоких напряжений прикосновения, шаговых напряжений и опасных «выносов потенциалов» за территорию подстанции. Необходимость равномерности распределения потенциалов внутри подстанции и исключения появления шаговых напряжений на значительном удалении от подстанции исключается т.н. устройством выравнивания потенциалов, которое является составной частью заземляющего устройства для эффективно заземлённых нейтралей. Особые требования для заземляющих устройств с эффективно заземлёнными нейтралями создаёт значительные трудности для их расчёта и сооружения, делает их материалоёмкими, особенно для грунтов с высоким удельным сопротивлением (каменистые, скальные, песчаные грунты) и стеснёнными условиями сооружения.

Недостатки

Возникновение больших токов короткого замыкания (к.з.) через заземлённые нейтрали трансформаторов при замыкании одной фазы на землю, что должно быть быстро устранено отключением от устройств релейной защиты. Большинство коротких замыканий на землю в сетях 110 кВ и выше относятся к самоустранимым и электроснабжение обычно восстанавливается АПВ.
Удорожание сооружения контура заземления, способного отводить большие токи к.з.
Значительный ток однофазного к.з., при большом количестве заземлённых нейтралей трансформаторов может превышать значение трёхфазного тока к.з. Для устранения этого вводят режим частично разземлённых нейтралей трансформаторов (часть трансформаторов 110-220 кВ работают с изолированной нейтралью: нулевые выводы трансформаторов присоединяются через разъединители, которые находятся в отключённом состоянии). Ещё одним из способов ограничения тока к.з. на землю-это заземление нейтралей трансформаторов через активные токоограничивающие сопротивления.

Эффективно-заземлённая нейтраль | Электротехнический журнал

Эффективно-заземлённая нейтраль (трех-фазной электроустановки) — нейтраль трёхфазной электрической сети выше 1000В (1 кВ и выше), коэффициент замыкания на землю в которой не более Кзам = 1,4.

Термин «глухозаземлённая нейтраль» в сетях выше 1000В в данный момент не применяется. Электроустановки, в которых нейтраль соединяется с заземляющим устройством непосредственно, также относятся к электроустановкам с эффективно-заземлённой нейтралью.

Коэффициент замыкания на землю в трехфазной электрической сети — это отношение разности потенциалов между неповреждённой фазой и землёй в точке замыкания на землю другой или двух других фаз к разности потенциалов между фазой и землёй в этой точке до замыкания.

Иначе говоря при замыкании фазы в сети с изолированной нейтралью напряжение между землёй и неповреждёнными фазами возрастает до линейного — примерно в 1,73 раза; в сети с эффективно заземлённой нейтралью напряжение на неповреждённых фазах относительно земли возрастёт не более чем в 1,4 раза

Это особенно важно для сетей высокого напряжения, что уменьшает количество изоляции при изготовлении сетей и аппаратов, удешевляя их производство. Согласно рекомендации МЭК к сетям с эффективно-заземлённой нейтралью относят сети высокого и сверхвысокого напряжения, нейтрали которых соединены с землёй непосредственно или через небольшое активное сопротивление

В СССР и России сети с эффективно-заземлённой нейтралью — это сети напряжением 110 кВ и выше.

Недостатки

Возникновение больших токов короткого замыкания (ТКЗ) через заземлённые нейтрали трансформаторов при замыкании одной фазы на землю, что должно быть быстро устранено отключением от устройств релейной защиты. Большинство коротких замыканий на землю в сетях 110 кВ и выше относятся к самоустранимым и электроснабжение обычно восстанавливается АПВ.
Удорожание сооружения контура заземления, способного отводить большие токи к.з.
Значительный ток однофазного к.з., при большом количестве заземлённых нейтралей трансформаторов может превышать значение трёхфазного тока к.з. Для устранения этого вводят режим частично разземлённых нейтралей трансформаторов (часть трансформаторов 110-220 кВ работают с изолированной нейтралью: нулевые выводы трансформаторов присоединяются через разъединители, которые находятся в отключённом состоянии). Ещё одним из способов ограничения тока к.з. на землю-это заземление нейтралей трансформаторов через активные токоограничивающие сопротивления.

Особенности выполнения эффективно заземлённой нейтрали

Примечания

ПУЭ — правила устройства электроустановок, издание 6-е и 7-е.
ПТЭЭП — правила технической эксплуатации электроустановок потребителей.

Просмотров всего: 135, Просмотров за день: 1

www.el-info.ru

Эффективно заземленная нейтраль и глухозаземленная отличия
Испытания кабеля из сшитого полиэтилена 10 кв
Испытания кабеля из сшитого полиэтилена 10 кв
Плюсы и минусы тэц
Плюсы и минусы тэц
Разъединитель шинный 10 кв
Разъединитель шинный 10 кв
Разъединитель рндз
Разъединитель рндз
Протокол испытания кабеля сшитого полиэтилена
Протокол испытания кабеля сшитого полиэтилена

Устройство и принцип действия сетей с глухозаземлённой нейтралью

Принцип работы источников электроэнергии, в частности, понижающих трансформаторов основан на законе взаимоиндукции и передаче энергии по магнитному сердечнику. Первичная обмотка при этом может и не иметь нулевого провода, в отличие от вторичной, где соединение его с нулём через проводник с низким сопротивлением, который можно приравнять с нулевым значением, будет являться эффективным средством защиты от поражения человека опасным для его жизни и здоровья напряжением.

Главной особенностью сетей с глухозаземлённой нейтралью является появление не только линейного, но и фазного напряжения. Что это такое и чем оно отличается друг от друга, рассмотрим на примере простой принципиальной схемы.

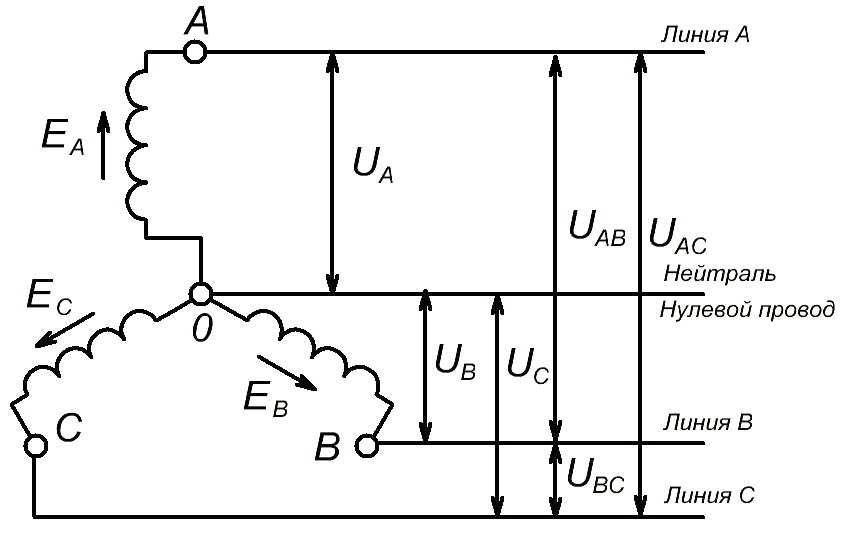

Фазное напряжение — это потенциал между одним из проводов линии и нулевой точкой, присоединенной к земле, то есть наглухо заземлённой. Линейное напряжение — разница потенциалов между двумя выводами линий, то есть L1 и L2, L1-L3, или же L2-L3, называется оно также межфазное. Такие источники электрической энергии в бытовых условиях имеют распространенное значение напряжения в виде 380 В — линейного, и 220 — фазного. Линейное напряжение больше фазного на √3, то есть на 1,72.

Но основная задача такой системы это не только транспортировка к потребителям напряжений двух значений при разном количестве фаз в одной системе электроснабжения, но и защита человека при пробое изоляции и появлении напряжения в точках, которые в нормальном состоянии не имеют опасного потенциала. В жилых зданиях это:

корпуса всех бытовых приборов, которые проводят электрический ток, то есть сделаны из стали или другого токопроводящего металла;
металлоконструкции щитовых и распределительных устройств;
защитная оболочка кабелей.

Также для обеспечения безопасности все перечисленные выше элементы должны быть заземлены, именно в этом случае опасность от использования напряжения и применения бытовых приборов в сетях с глухозаземлённой нейтралью будет минимальна. При этом для таких цепей обязательна равномерность распределения однофазных нагрузок.

Системы TN и её подсистемы

Начнем с аббревиатуры. Первые две буквы характеризуют вариант исполнения заземления для нейтрали и ОПЧ соответственно. Варианты для первой литеры:

T (от англ. terra — земля) — обозначает глухозаземленную нейтраль.
I (от англ. isolate — изолировать) – указывает, что соединение с «землей» отсутствует.

Варианты вторых литер говорят об исполнении заземления ОПЧ: N или Т, используется глухозаземленная нейтраль или независимый контур, соответственно.

Сейчас практикуется три схемы нейтрали:

Эффективное заземление обозначается, как ТТ. Особенность такой схемы заключается в том, что глухозаземленный вывод (N)считается рабочим проводом, а для защиты используется собственный заземляющий проводник (РЕ).
Схема заземления ТТ
Изолированная нейтраль (принятое обозначение IT), схема системы была представлена выше на рис. 6.
Вариант TN (глухозаземленное исполнение).

У последнего варианта исполнения есть три подвида:

Совмещенный вариант, принятое обозначение TN-С. У данного подвида защитный нуль соединен с нейтральным проводом, что не обеспечивает должного уровня электробезопасности. При обрыве РЕ+N защитное зануление становится бесполезным. Это основная причина, по которой от системы TN-C постепенно отказываются.
Схема заземления TN-С
Вариант TN-S, нулевой и защитный проводники проложены раздельно. Такая схема наиболее безопасна, но для нее требуется использовать не 4-х, а 5-ти жильный кабель, что повышает стоимость реализации.
Схема заземления TN-S
Подсистема, совмещающая в себе два предыдущих варианта – TN-C-S. От подстанции до ввода потребителя идет один провод, в РУ он подключается к шинам PE, N и заземляющему контуру. Такая подсистема заземленной нейтрали сейчас наиболее распространена.
Схема заземления TN-C-S
