Сварка током обратной полярности
Под сваркой обратной полярности принято понимать сварку, при проведении которой на свариваемую деталь (изделие) подаётся отрицательный заряд от сварочного аппарата, т.е. сварочный кабель соединяет свариваемое изделие с клеммой (–) сварочного аппарата. На электрод же подаётся положительный заряд через электрододержатель, соединённый кабелем с клеммой (+).
При сварке током обратной полярности больше тепла выделяется на электроде, а нагрев детали сравнительно уменьшается. Это позволяет производить более «деликатную» сварку и уменьшает вероятность прожига детали.
Сварку током обратной полярности рекомендуется применять при необходимости сваривания тонких листов металла, нержавеющей, легированной стали, иных сталей и сплавов, чувствительных к перегреву.
Так как переменный ток (AC) наполовину положительный и наполовину отрицательный, его сварочные свойства находятся прямо в середине положительной и отрицательной полярности постоянного тока (DC). Некоторые сварщики выбирают переменный ток (AC), если они хотят избежать глубокого проплавления. Например, при ремонтных работах на ржавых металлах.
Хотя переменный ток сам по себе не имеет полярности, если электроды для сварки на переменном токе использовать с постоянным, они покажут более низкие результаты. Поэтому производители электродов обычно указывают наиболее подходящую полярность на покрытии и упаковке электродов.
Понимание направления и полярности сварочного тока важно для правильного выполнения сварочных работ. Знание того, как эти факторы влияют на ваш сварной шов, облегчит вашу работу
Сварочные материалы и оборудование Вы можете приобрести на нашем сайте — сварочные электроды и сварочное оборудование.
Основные характеристики тока
При рассмотрении основных параметров этой физической величины сразу оговоримся, что часто употребляемый термин «сила тока» большинством специалистов признан не совсем корректным. Гораздо более подходящей для обозначения его скалярной характеристики является не сила, а скорость (иногда её называют интенсивностью) перемещения свободных электрических зарядов.

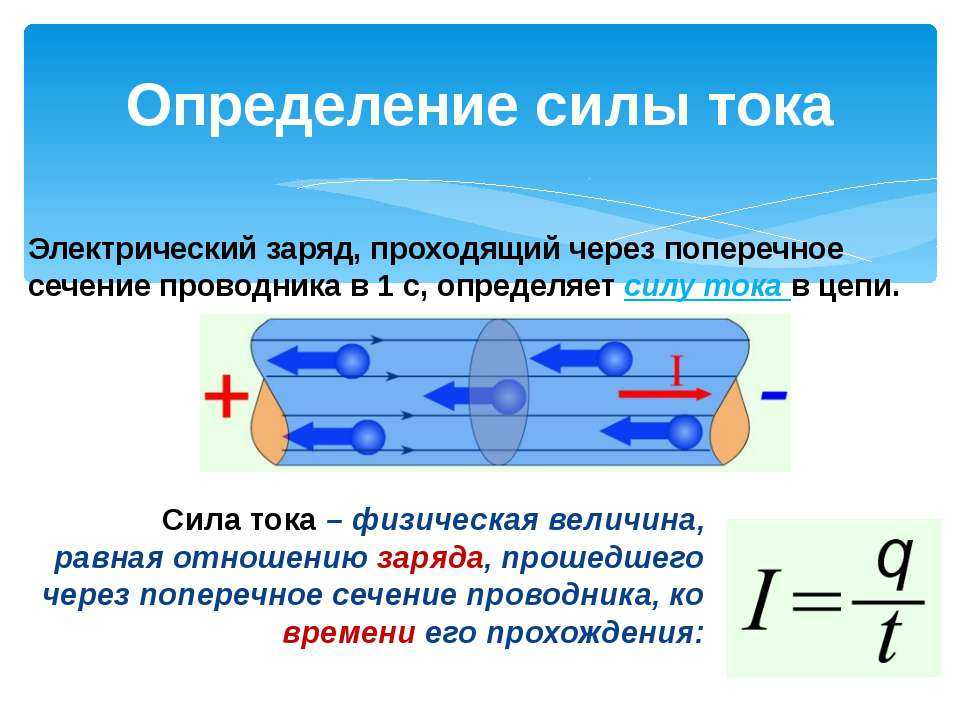

Согласно классическому представлению, эта скорость определяется как количество заряда, перемещающегося через заданное сечение проводящего материала в единицу времени. Именно этот показатель, принимаемый за единицу силы тока, носит название одного Ампера.
Таким образом, поток в один Ампер – это перемещение заряда в один Кулон через данное проводящее сечение за время, равное секунде. Ещё одна характеристика постоянного тока, связанная с его протеканием по нагрузке с сопротивлением R, называется падением напряжения, которое измеряется в Вольтах. Оно определяется как разность потенциалов, образуемая на проводнике при протекании через него одного Ампера.
Это же определение может быть представлено в следующем виде. Один Вольт – это такая разность потенциалов между разнесёнными в электрическом поле точками, которой достаточно для совершения работы в один Джоуль (при переносе между ними заряда в один Кулон).
К практическим характеристикам получаемой посредством выпрямителей токовой компоненты обычно относят следующие параметры:
- Амплитуда пульсаций, определяемая как разность его предельных значений;
- Показатель пульсаций, представляемый в виде отношения двух величин, в котором в числителе ставится ток AC, а в знаменателе – DC.
Исследуем последнюю более подробно.
DC составляющая
При исследовании формы нагрузочного тока на выходе диодного выпрямителя с помощью осциллографа удаётся разглядеть его пульсации, проявляющиеся из-за ограниченности возможностей фильтрующих компонентов (ёмкостей).
В отдельных случаях эти составляющие настолько малы, что они могут не учитываться при расчёте схем, в которых должны устанавливаться фильтрующие конденсаторы. При таком подходе к категории исследуемый показатель удобнее рассматривать как импульсный или пульсирующий и выделять две его составляющие: DC и ас. Рассмотрим каждую из этих компонент более подробно.
Постоянная DC
Указанная величина вычисляется как среднее значение токового действия в течение периода. Она в корне отлична от другой характеристики пульсирующего потока, называемой переменной составляющей ас.
Изменяющаяся компонента
Переменный ток (точнее составляющая пульсирующего тока) ас представляет собой периодическое колебание его амплитуды около уже рассмотренного ранее среднего положения. При расчёте этой величины следует исходить из того, что её значение включает следующие составляющие:
- Постоянную часть;
- Значение переменной компоненты (ас), определяемое как среднеквадратичная величина.
Обе они являются компонентами исследуемого токового сигнала и, подобно всем электрическим параметрам, имеют фиксированную мощность (то есть способность выполнять определённую работу). Последняя вычисляется как:
где I – это средняя квадратичная постоянной составляющей и пульсаций тока.
То есть при расчёте мощности компоненты постоянной DC и переменной ас суммируются как комплексные величины.
Также важно, что все рассмотренные определения, как и символы AC и DC, в равной степени применимы и для категории «напряжение»
В заключение ещё раз обратим внимание на то, что представление о постоянном токе чаще всего связано с неизменностью направления потока свободных электронов. Однако в реальности это понятие предполагает учёт ряда скалярных характеристик, к одной из которых относится интенсивность потока зарядов в пассивной нагрузке
При изменяющемся во времени номинальном значении этой токовой составляющей считать его постоянным можно только условно, что допускается в рамках решаемой в каждом конкретном случае задачи.
Постоянная составляющая тока и напряжения. DC
Если рассмотреть форму тока в нагрузке на выходе выпрямителей или преобразователей, можно увидеть пульсации — изменения величины тока, существующие, как результат ограниченных возможностей фильтрующих элементов выпрямителя.
В некоторых случаях величина пульсаций может достигать достаточно больших значений, которые нельзя не учитывать в расчётах, например, в выпрямителях без применения конденсаторов.
Такой ток обычно называют пульсирующим или импульсным. В этих случаях следует рассматривать постоянную DC и переменную AC составляющие.
Постоянная составляющая DC — величина, равная среднему значению тока за период.
AVG — аббревиатура Avguste — Среднее.
Переменная составляющая AC — периодическое изменение величины тока, уменьшение и увеличение относительно среднего значения
.
Следует учитывать при расчётах, что величина пульсирующего тока будет равна не среднему значению, а квадратному корню из суммы квадратов двух величин — постоянной составляющей (DC) и среднеквадратичного значения переменной составляющей (AC), которая присутствует в этом токе, обладает определённой мощностью и суммируется с мощностью постоянной составляющей.
Вышеописанные определения, а так же термины AC и DC могут быть использованы в равной степени как для тока, так и для напряжения .
Становление рок-легенды
У Уильяма и Маргарет Янг, коренных шотландцев, переехавших в Австралию в 1963 году, всего было девять детей, в том числе трое сыновей — Джордж, Малкольм и Агнус. На удивление, все они были чрезвычайно талантливы в музыкальном плане. Первым братом, втянувшимся в рок-музыку, был старший, Джордж
Он с друзьями основал «Easybeats», подростковый рок-бэнд, чем привлек внимание младших Янгов к музыке. Малкольм, а затем и Агнус, взяв в руки гитару, обнаружили настоящий талант, обучаясь с рекордной быстротой
После нескольких неудачных попыток участия в музыкальных коллективах, в голову Малкольму Янгу приходит идея создать собственную группу, а его младший брат Агнус с энтузиазмом поддерживает эту задумку. Вокалиста Дейва Эванса братья нашли по объявлению в газете, а на барабаны и бас-гитару были приглашены знакомые молодых Янгов.
Название своей группы будущие легенды рока придумали, а точнее сказать, нашли, довольно быстро: надпись «AC/DC», что означает «переменно-постоянный ток» часто размещалась на бытовых приборах, вроде пылесоса или электрической швейной машины, где её и увидела сестра братьев Янг, Маргарет. Такое название показалось друзьям оригинальным, звучным и очень метким, и было единогласно принято всеми членами группы.
Так как к созданию группы Малкольм и Агнус подходили очень серьезно, они решили придумать также какой-то оригинальный сценический имидж. И здесь им снова помогла Маргарет, которая, как и родители молодых людей, очень поддерживала их в организации собственного музыкального коллектива. Она придумала оригинальную «изюминку» группы: выступать в форменной школьной одежде. Благодаря этой судьбоносной идее, Ангуса Янга узнают по коротким школьным штанишкам, галстучку и забавной кепке, в которые он бессменно облачается на концертах группы и по сей день.
Свое дебютное выступление группа провела в последний день 1973 года, а местом, где квинтет сыграл в первый раз, был выбран бар «Chequers». С этого момента начала своё существование хард-рок-группа, которой было предначертано стать мировой легендой и обрести огромное количество фанатов и последователей.
Особенности прямой полярности при сварке
Сначала несколько слов об области применения прямой полярности при сварке. Она обширна, используется:
- При монтаже стального проката из углеродистых, низколегированных, специальных сталей плавящимися электродами.
- Когда сварка производится вольфрамовым неплавящимся электродом с использованием наплавочной проволоки. Тугоплавкий стержень нужен при стыковых соединениях тонких деталей, цветных металлов, его используют, работая с текучими сплавами.
- Для раскроя заготовок сварочным оборудованием.
Преимущества тока стандартного подключения клемм:
- образуется узкий шовный валик;
- за счет высокой плотности плазмы заготовка проваривается глубоко;
- выпускается большой ассортимент наплавочных электродов с различными видами покрытий;
- поддерживается стабильная дуга.
Недостатки прямого подключения:
- металл сильно разбрызгивается (плотный поток плазмы с силой ударяет по ванне расплава);
- велик риск прожога тонких деталей;
- возникают остаточные напряжения в зоне термического влияния.
Различия токов
Конечно же, главным различием переменного и постоянного тока является возможность переправки DC на большое расстояние. При этом, если таким же путем переправить постоянный ток, его просто не останется. По причине разности потенциалов он израсходуется. Так же стоит отметить то, что преобразовать в переменный очень сложно, в то время как в обратном порядке подобное действие вполне легко выполнимо.
Намного экономичнее преобразование электричества в механическую энергию именно при помощи двигателей, работающих от АС, хотя и имеются области, в которых возможно применение механизмов только прямого тока.
Ну и последнее по очереди, но не по смыслу — все-таки переменный ток безопаснее для людей. Именно по этой причине все приборы, используемые в быту и работающие от DC, являются слаботочными. А вот совсем отказаться от применения более опасного в пользу другого никак не получится именно по указанным выше причинам.
Все изложенное приводит к обобщенному ответу на вопрос, чем отличается переменный ток от постоянного — это характеристики, которые и влияют на выбор того или иного источника питания в определенной сфере.
Передача тока на большие расстояния
У некоторых людей возникает вопрос, на который выше был дан поверхностный ответ: почему по линиям электропередач (ЛЭП) приходит очень высокое напряжение? Если не знать всех тонкостей электротехники, то можно согласиться с этим вопросом. Действительно, ведь если бы по ЛЭП приходило напряжение в 380 В, то не пришлось бы устанавливать дорогостоящие трансформаторные подстанции. Да и на их обслуживание тратиться не пришлось бы, разве не так? Оказывается, что нет.
Построение графика переменного тока
Дело в том, что сечение проводника, по которому протекает электричество, зависит только от силы тока и от его потребляемой мощности и совершенно в стороне от этого остается напряжение. А это значит, что при силе тока в 2 А и напряжении в 25 000 В можно использовать тот же провод, как и для 220 В с теми же 2 А. Так что же из этого следует?
Здесь необходимо вернуться к закону обратной пропорциональности — при трансформации тока, т.е. увеличении напряжения, уменьшается сила тока и наоборот. Таким образом, высоковольтный ток отправляется к трансформаторной подстанции по более тонким проводам, что обеспечивает и меньшие потери при передаче.
Особенности передачи
Как раз в потерях и состоит ответ на вопрос, почему невозможно передать постоянный ток на большие расстояния. Если рассмотреть DC под этим углом, то именно по этой причине через небольшой отрезок расстояния электроэнергии в проводнике не останется. Но главное здесь не энергопотери, а их непосредственная причина, которая заключается, опять же, в одной из характеристик AC и DC.
Дело в том, что частота переменного тока в электрических сетях общего пользования в России — 50 Гц (герц). Это означает амплитуду колебания заряда между положительным и отрицательным, равную 50 изменений в секунду. Говоря простым языком, каждую 1/50 с. заряд меняет свою полярность, в этом и заключается отличие постоянного тока — в нем колебания практически либо совершенно отсутствуют. Именно по этой причине DC расходуется сам по себе, протекая через длинный проводник. Кстати, частота колебаний, к примеру, в США отличается от российской и составляет 60 Гц.
График разности постоянного и переменного тока
Генерирование
Очень интересен вопрос и о том, как же генерируется постоянный и переменный ток. Конечно, вырабатывать можно как один, так и другой, но здесь встает проблема размеров и затрат. Дело в том, что если для примера взять обычный автомобиль, ведь куда проще было бы поставить на него генератор постоянного тока, исключив из схемы диодный мост. Но тут появляется загвоздка.
Если убрать из автомобильного генератора выпрямитель, вроде бы должен уменьшиться и объем, но этого не произойдет. А причина тому — габариты генератора постоянного тока. К тому же и стоимость при этом существенно увеличится, потому и применяются переменные генераторы.
Вот и получается, что генерировать DC намного менее выгодно, чем АС, и тому есть конкретное доказательство.
Два великих изобретателя в свое время начали так называемую «войну токов», которая закончилась только лишь в 2007 году. А противниками в ней были Никола Тесла совместно с Джорджем Вестингаузом, ярые сторонники переменного напряжения, и Томас Эдисон, который стоял за применение повсеместно постоянного тока. Так вот, в 2007 году город Нью-Йорк полностью перешел на сторону Теслы, ознаменовав тем самым его победу. На этом стоит немного подробнее остановиться.
Как работает инвертор DC AC
Переменное напряжение в инверторе образуется за счет частых подключений источника постоянного напряжения к противоположным клеммам нагрузки. Направление движения тока в результате чередуется.
Принцип работы станет понятнее, если представить, что к резистору попеременно то минусом, то плюсом подключается батарейка. Чередование должно осуществляться с высокой скоростью.
Существуют импульсные преобразователи следующих типов:
- Механические. Преобразование постоянного тока в переменный происходит за счет частого переключения контактов.
- Полупроводниковые. Отличаются более высокой эффективностью.
- Цифровые. Используются на телекоммуникационной аппаратуре.
Инвертор генерирует осциллирующие (колебательные) импульсы. Форма выходного напряжения устройства DC/AC бывает:

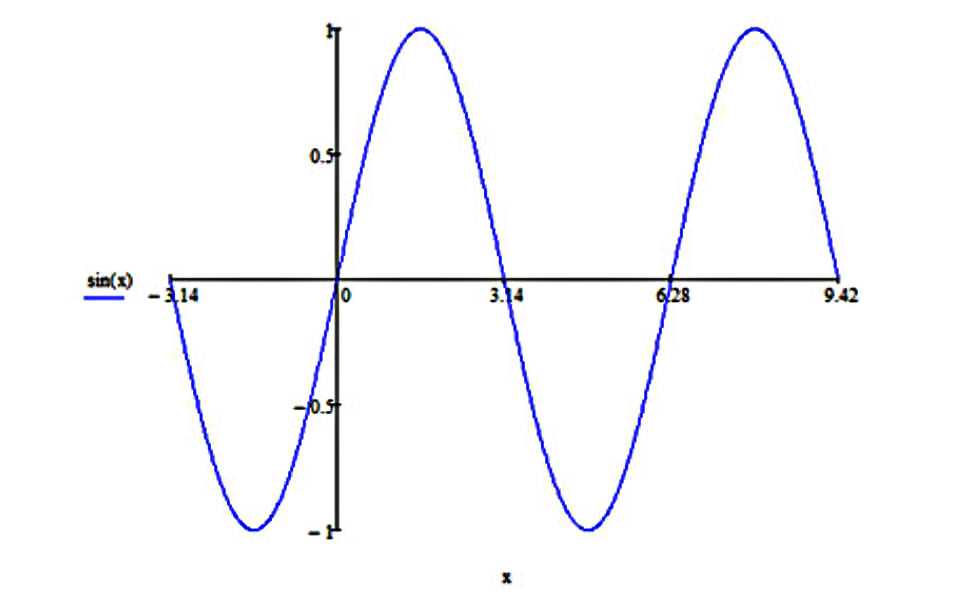

Синусоидной.
Используется в высокоточных и сложных приборах, восприимчивых к качеству напряжения. Синусоида получается благодаря широтно-импульсной модуляции. Инверторы с такой формой напряжения являются очень дорогими.

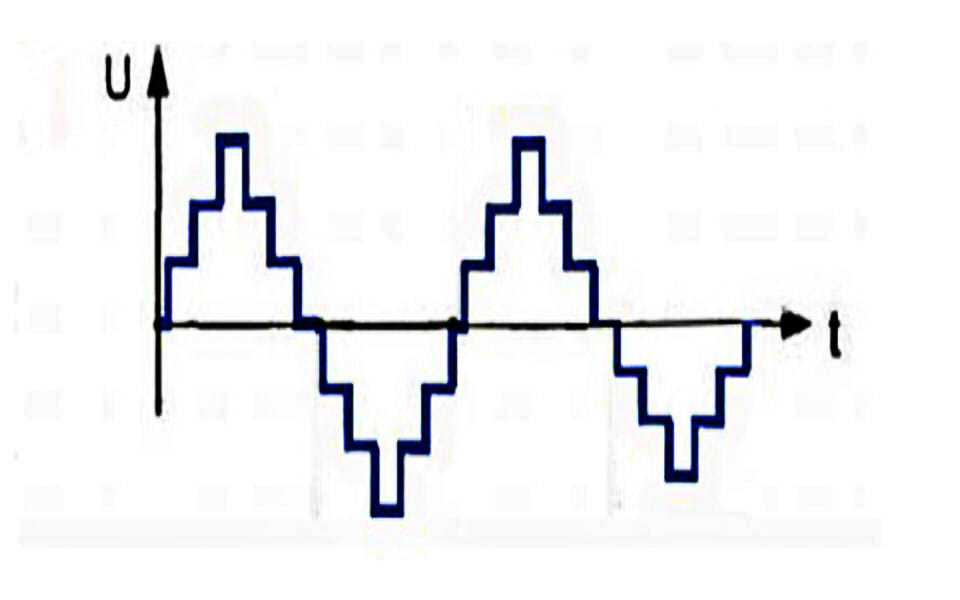

Квазисинусоидной, или ступенчатой.
Это более дешевый вид импульсного преобразователя напряжения. Подходит для установки на нагревательные и осветительные приборы бытового назначения.

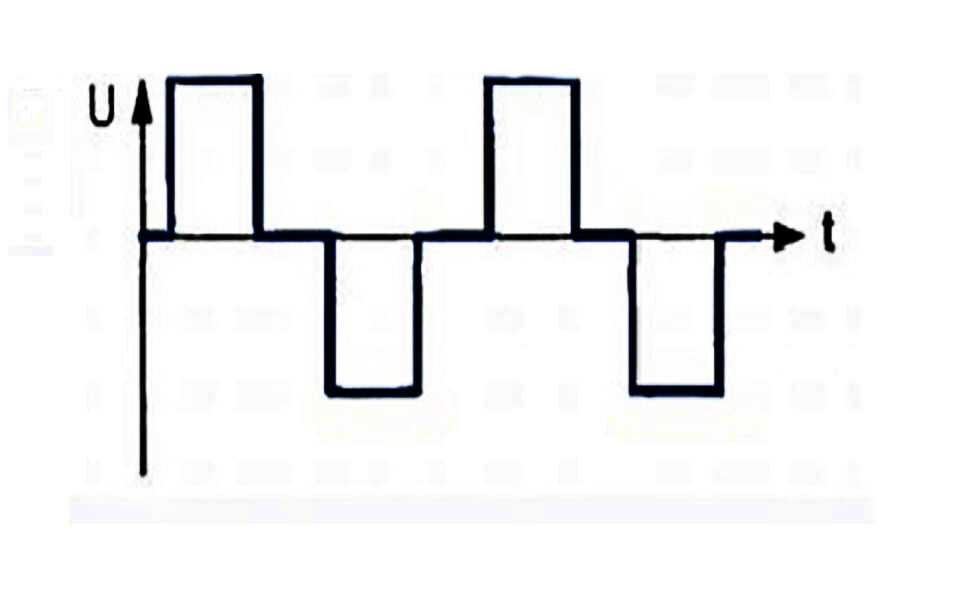

Импульсной, или прямоугольной.
Из-за особенностей такой синусоиды, смена полярностей происходит резко. Для обычного пользователя это означает, что использование дешевого преобразователя напряжения может привести к нежелательной поломке таких чувствительных устройств как холодильник или стиральная машина. Опасности также подвержена дорогостоящая видеоаппаратура, аудиотехника.
Что стоит учитывать, определяя эффективность преобразователя питания:
- КПД;
- допустимый Power Factor (PF), или коэффициент мощности;
- качество напряжения на выходе;
- допустимый пик-коэффициент, или Crest Factor;
- перегрузочную способность устройства.
В каких режимах может работать инвертор DC/AC:
- Перегрузка. В этом случае преобразователь способен до 30 минут отдавать такую мощность, которая до полутора раз превышает номинальную.
- Длительная работа. Функционирование осуществляется при номинальной мощности инвертора.
- Режим пусковой. Устройство отдает повышенную мощность на несколько миллисекунд. Это запускает электродвигатели.
Инвертор DC/AC не рассчитан на постоянное функционирование в режиме пиковой мощности на протяжении длительного промежутка времени.
Генерация и трансформация
Принцип генерации электричества прост. Если магнитное поле вращается вдоль стационарного набора катушек из витков проводника или, наоборот, катушка вращается вокруг стационарного магнитного поля, то благодаря явлению электромагнитной индукции на концах обмоток возникает разность потенциалов. С каждым изменением угла поворота в результате описанного кругового движения выходное напряжение также будет меняться как по величине, так и по направлению.
Описанный условный генератор при постоянной угловой скорости вращения вала производит синусоидальный AC с формой волны, ничем не отличающейся от поставляемого в бытовой сети. Реальные генераторы устроены значительно сложнее, но работают на том же принципах электромагнитной индукции.
Эти же законы помогают не только в производстве AC, но и в его передаче и распределении. Преобразования напряжения энергетическим компаниями невозможно осуществить без электрических машин, называемых трансформаторами
Вот почему это изобретение Теслы было так важно для революции в транспортировке электричества
Любой трансформатор состоит из следующих элементов:
- первичной и вторичных обмоток;
- сердечника.
Слово «первичная» применяется для обмотки, на которую подаётся электрическое напряжение, нуждающееся в трансформации. Индуцированное напряжение на вторичной катушке всегда равно приложенному на первичной, умноженному на соотношение витков вторичной к первичной. Трансформатор позволяет пошагово изменять напряжение.
Преобразование переменного тока в постоянный
Электрические устройства в мире используют постоянный и переменный ток. Поэтому возникает потребность в том, чтобы преобразовывать один ток в другой или наоборот.
Из переменного тока можно получить постоянный ток с помощью диодного моста или, как его еще называют, «выпрямителя». Основной частью выпрямителя является полупроводниковый диод, который проводит электрический ток только в одном направлении. После этого диода ток не изменяет своего направления, но появляются пульсации, которые устраняют при помощи конденсаторов и других фильтров. Выпрямители бывают в механическом, электровакуумном или полупроводниковом исполнении.
В зависимости от качества изготовления такого устройства, пульсации тока на выходе будут иметь разное значение, как правило, чем дороже и качественнее сделан прибор – тем меньше пульсаций и чище ток. Примером таких устройств являются блоки питания различных приборов и зарядные устройства, выпрямители электросиловых установок в различных видах транспорта, сварочные аппараты постоянного тока и другие.
Для того, чтобы преобразовать постоянный ток в переменный используются инверторы. Такие приборы генерируют переменное напряжение с синусоидой. Существует несколько видов таких аппаратов: инверторы с электродвигателями, релейные и электронные. Все они отличаются друг от друга по качеству выдаваемого переменного тока, стоимости и размерам. В качестве примера такого устройства можно привести блоки бесперебойного питания, инверторы в автомобилях или, например, в солнечных электростанциях.
Сфера применения DC тока
Постоянный ток имеет широкое техническое применение в электронике, получении солнечной энергии и частично в железнодорожном энергоснабжении. Практически все электронные схемы (например, в компьютерах) работают с ними. Если на электронные устройства подается питание не от батарей или аккумуляторов, а от источников питания, выпрямитель в блоке питания обеспечивает постоянное значение. Так что среди самых популярных устройств выделяют сотовые телефоны, ноутбуки и компьютеры.
Платы в ноутбуке
Солнечные элементы также могут генерировать только постоянный DC. Если фотоэлектрические системы должны подавать электрическую энергию, которую они производят, в электросеть общего пользования, между ними должен быть подключен инвертор.
Солнечные батареи
Получившие в последнее время широкое распространение электромобили используют для своей работы DC. Он также применяется на наземном и подземном общественном транспорте, например, в трамваях, троллейбусах и электропоездах метро.
Таким образом, АС и ДС токи имеют существенные отличия
Это важно учесть при подключении того или иного оборудования, а также чтобы не перепутать сферы применения
