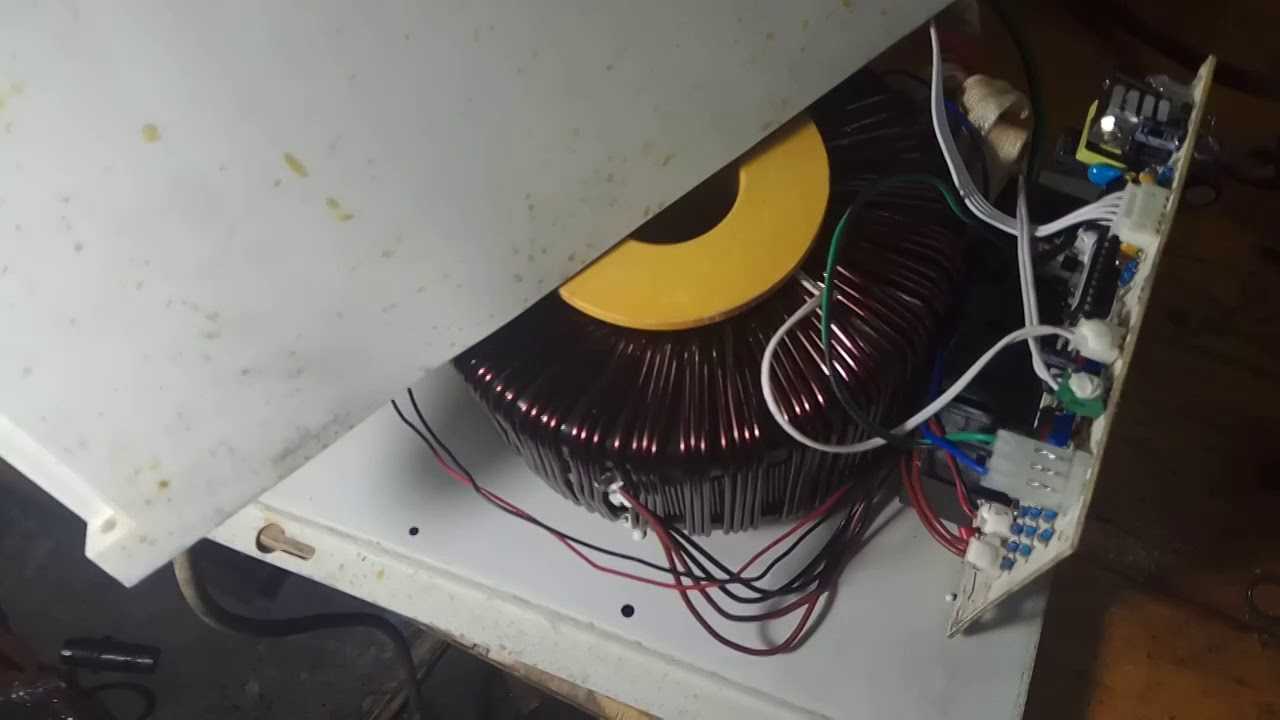

Ремонтируем стабилизаторы напряжения ресанта своими руками

Шаг 3 – Производим подсоединение к электросети

На самом деле самостоятельно подключить стабилизатор напряжения к сети в доме довольно просто. Сзади устройства находится клеммная колодка на 5 разъемов. Обычно очередность подключения проводов следующая (слева направо): вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку. На фото ниже Вы можете увидеть расположение разъемов:

Все, что Вам нужно, правильно выбрать сечение кабеля по мощности и току, после чего произвести монтаж своими руками, согласно схеме (для однофазного устройства):

Требования и рекомендации к подключению стабилизатора напряжения своими руками:

1. Обязательно перед электромонтажными работами отключите электроэнергию на вводном щитке.
2. Дополнительно защитите изделие автоматическим выключателем и УЗО, что продлит его срок службы. Установить автоматику рекомендуется после счетчика, но перед защитой от перенапряжения.
3. Бытовая электросеть обязательно должна иметь заземляющий контур. Производить подключение без заземления запрещается из соображений электробезопасности.
4. Установка стабилизатора напряжения в доме перед счетчиком запрещается, и добиться размещения защиты до прибора учета электричества очень сложно. Лучше производить монтаж так, как показано на схеме выше.
5. Нельзя производить подключение аппарата сразу же после того, как Вы занесете его с мороза в дом. Пусть электроника «отойдет» и весь конденсат внутри испариться, иначе, как мы уже говорили Выше, срок службы устройства резко сократится. Сюда же можно отнести запрет на подключение изделия на улице.
6. Защита, мощностью менее 5 кВт подключается напрямую к розетке. Такой вариант идеально подходит для гаража, загородного дома и дачи. Некоторые производят установку мобильного стабилизатора напряжения отдельно на компьютер, телевизор, котел, кондиционер, генератор либо стиральную машину, что позволяет защитить только определенный вид бытовой техники.
7. Если Вам нужно подключить устройство защиты от перенапряжения в трехфазной сети, лучше купите три однофазных аппарата на 220в и подключите их по схеме звезда, чем один на 380 Вольт. Так Вы сэкономите деньги не только на покупке стабилизатора, но и на его ремонте (отремонтировать однофазное устройство на порядок дешевле, нежели трехфазное).
8. После электромонтажных работ проверьте правильность подключения и установки, включив вводные автоматы на распределительном щите. Если ничего не гудит, не трещит и не искрит, значит, Вы все сделали правильно.
9. Запрещается подключать устройство к нагрузке большей мощности. Запас мощности защиты должен составлять от 20 до 30%.
10. Правильная схема монтажа обычно обозначена на корпусе продукции. В первую очередь ориентируйтесь на нее, но если подсказка от производителя отсутствует, рекомендуем производить подсоединение согласно данной инструкции. Все популярные модели (от фирм Ресанта, Лидер) следует подключить именно по этой технологии.

Вот и вся технология установки и подключения стабилизатора напряжения своими руками. Как Вы видите, ничего сложного нет, главное учитывать все требования и рекомендации. Напоследок хотелось бы отметить, что ежегодно Вы должны проверять надежность соединения проводов в клеммной колодке и при необходимости подтягивать винтики.

Как правильно выбрать стабилизатор по мощности

В основе выбора лежит потребляемая мощность потребителя. Стабилизаторы напряжения Ресанта можно подключать к одному потребляющему прибору или к нескольким. Поэтому для расчета мощность берется суммарная мощность всех потребителей. Какова мощность потребителя, можно узнать из его паспорта, инструкции по применению или бирке на корпусе. В интернете есть специальные таблицы, в которых эти показатели собраны.

Если суммарное значение вами определено, то прибавьте к нему еще 20%. Это своеобразный резерв, который обеспечит нормальную работу и стабилизатора, и потребителей. И все это увеличит срок их эксплуатации.

Выбор модели

Выбор модели зависит от того, в каком виде присутствует напряжение в сети вашего дома. Если оно всегда пониженное, то лучше выбирать электромеханическую модель, которая обеспечит высокую точность стабилизации. Если в сети напряжение все время скачет (то вверх, то вниз), то лучше установить цифровой прибор.

Кстати, релейные цифровые модели делятся, в свою очередь, еще по нескольким показателям с отдельной маркировкой. Так стабилизаторы настенного исполнения обозначаются серией «LUX», компактные устройства – «С», и приборы для пониженного напряжения  в сети – «СПН».

Функциональность

Итак, в основе функциональных особенностей лежит безотказная и корректная работа бытовых приборов при заниженном или завышенном напряжении в сети вашего дома. К тому же стабилизаторы Ресанта обеспечивают определенную защиту бытовым приборам, что влияет на долгосрочный срок эксплуатации последних.

При этом сам стабилизатор контролирует входное и выходное напряжение в автоматическом режиме, поддерживая последний показатель в номинальном значении.

Серия «АСН-Н/1-Ц»

Ранее мы отмечали, что компания выпускает и стабилизаторы, которые можно монтировать на стену. Все они объединяются под категорией «АСН-Н/1-Ц». Эта серия является более известной под другим названием, а именно под названием «LUX».

В рамках этой серии выпускаются стабилизаторы, мощность которых колеблется от 500 ватт до 12 киловатт. Конечно, от представителей вышеописанной линейки они отличаются другим исполнением корпуса.

Иными словами настенный стабилизатор напряжения Ресанта, технические характеристики которого не отличаются от характеристик напольных моделей, может похвастаться наличием:

1. Настенного варианта корпуса.
2. Специального крепления
3. Расширенного дисплея.

Подключение стабилизатора к 380 В

Если рассматривать конструкцию агрегата, то трехфазный стабилизатор выполнен в виде трех однофазных устройств, где каждое отвечает за стабилизацию однофазного напряжения. Прежде чем приступать к монтажным работам, необходимо внимательно ознакомиться с прилагаемой инструкцией и строго следовать всем ее пунктам.

Отталкиваясь от способа подключения, трехфазные стабилизаторы бывают двух видов. Первый тип оборудования характеризуется тремя модулями на три клеммы, к которым и подключаются провода. К клеммам подключаются вход и выход «фазы» и нулевой кабель (ввод, три модуля и цепь питания). Каждый отдельный модуль соединяется с однофазной сетью.

Агрегат второго типа тоже имеет три однофазных стабилизатора, где у каждого по 4 клеммы для подключения проводов. Помимо входа и выхода «фазы» к ним также подключается вход и выход «нуля». Это позволяет нулевому проводу ввода питания работать отдельно от нулевого провода стабилизированной электросети.

К трехфазной сети можно подключить три однофазных агрегата или один трехфазный. Каждый вариант имеет свои преимущества.

У первого это:

• Для каждой фазы появляется возможность подобрать оборудование индивидуальной мощности;
• Отталкиваясь от условий эксплуатации, для каждой фазы подбирается определенный вид агрегата;
• Три однофазных прибора выйдут несколько дешевле, по сравнению с одним трехфазным;
• Однофазные модели легче транспортировать;
• Если потребуется сервисное обслуживание, то отключается только тот прибор из трех, который требует вмешательства.

Преимущество подключения трехфазного агрегата в аналогичную сеть:

Без проблем подключается потребитель на три фазы.
При этом имеются определенные недостатки, которые следует брать во внимание:
Стабилизаторы данного вида только электромеханические, а это может стать проблемой при частых скачках напряжения;
Сложности транспортировки. Обуславливается не только весом и габаритами, но и тем, что перевозить их допускается только в вертикальном положении;
Нельзя распределять мощность по фазам в зависимости от потребителя.

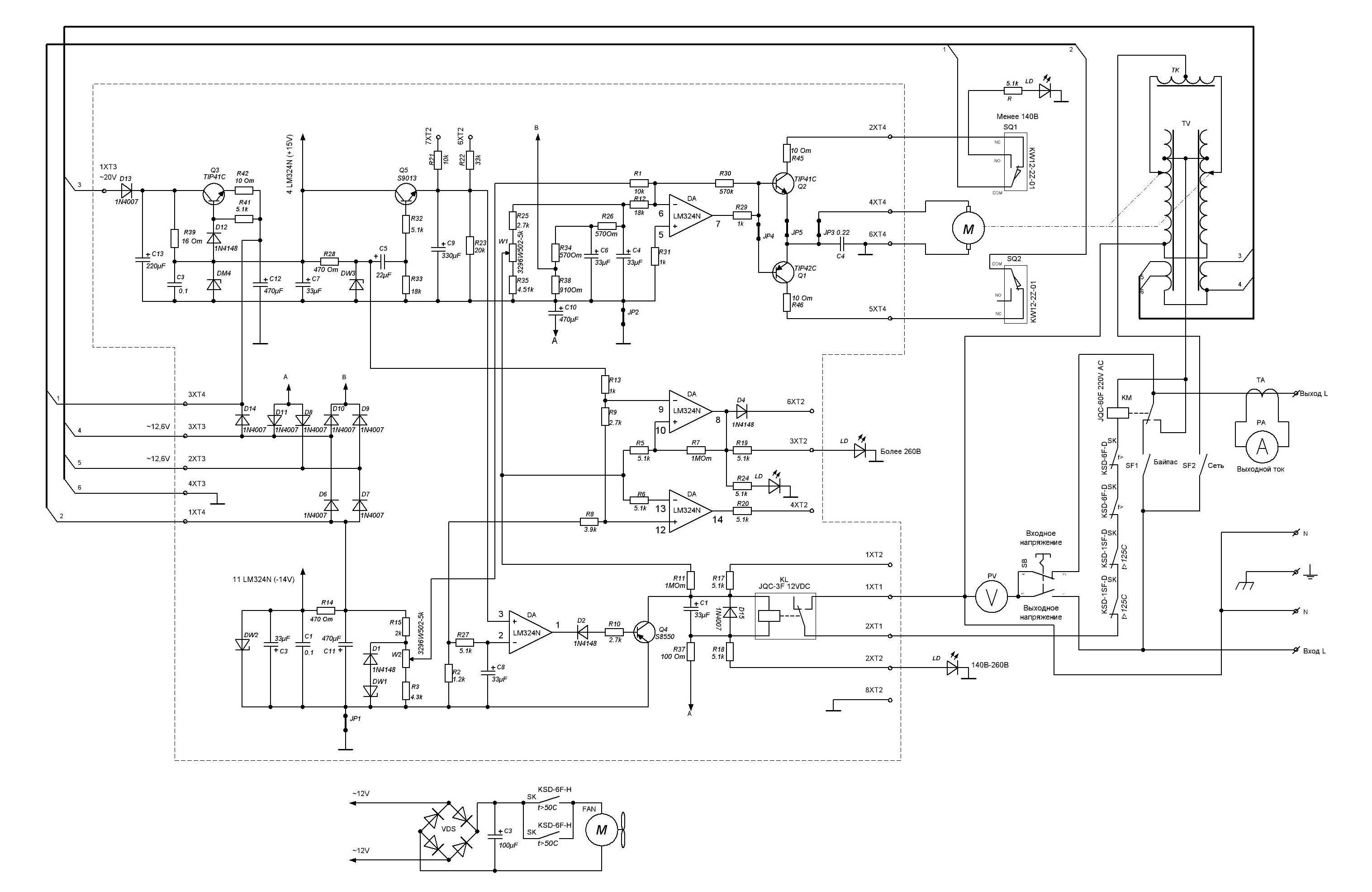

Автоматические приборы

Электромеханические устройства бывают однофазные и трёхфазные. Контактный узел передвигается по трансформаторным обмоткам с помощью электрического двигателя. Это позволяет контролировать большие показатели напряжения. Поэтому они и относятся к автоматическому типу. Их подразделяют в зависимости от мощности:

• Приборы бытового использования — часто используют для загородного дома. Для того чтобы справиться с плохим электроснабжением дома, ставят на вход модели АСН 3000/1-ЭМ, АСМ 8000/1-ЭМ и АСМ 30000/1-ЭМ.
• На промышленных объектах подходят приборы для сетей трёхфазного электроснабжения моделей АСН 100000/3-ЭМ или АСН 150000/3-ЭМ.

Как известно, стабилизатор напряжения Ресанта, по отзывам потребителей, показывает значения с точностью до 2%. Приборы довольно хорошо подходят для работы дома, так как способны автоматически перезагружаться и функционируют абсолютно бесшумно.

Установка стабилизатора

Для сети с напряжением в 220 Вт и частотой 50 Гц лучше всего подойдут релейные или цифровые устройства. Мощность этих устройств позволяет обеспечить защиту приборам общей мощностью от 500 Вт. Пределом мощности является 15 тыс. Вт. К устройствам электронного управления относят приборы, у которых показания входного и выходного напряжения отображается на экране. А также они наделены цифровым регулятором показаний и имеют микропроцессоры для лёгкого управления.

Устройство имеет возможность задержки напряжения на входе. Обычно 5000 вт достаточно, чтобы обеспечить стабильную работу и стабилизировать электросеть в привычном режиме. Такие модели подойдут для подключения любых стандартных приборов (телевизора, телефона, холодильной камеры и других приборов). По отзывам некоторых потребителей, стабилизатор напряжения можно применить для отдельных бытовых приборов. А также использовать для выравнивания общего напряжения сети:

• Устройство Ресанта АСН 500/1-Ц служит для защиты пары небольших бытовых приборов. К ним могут относиться вентиляторы или телевизоры.
• Прибор Ресанта АСН 1000/1-Ц нужен для подключения к нему печатающего устройства и компьютера.
• Прибор модели Ресанта АСН 2000/1-Ц позволяет выравнивать напряжение для работы чайника, утюга, выпрямителя волос или теплового вентилятора.
• Модель Ресанта АСН 3000/1-Ц успешно обеспечит безопасную эксплуатацию электрической плиты или стиральной машины.
• Модели АСН 5000/1-Ц, АСН 10000/1-Ц и АСН 15000/1-Ц лучше всего устанавливать для защиты от скачков напряжения всей техники в доме. Здесь можно подключить как маломощные приборы, так и бойлер или газовый котёл. Для отопительных систем лучше всего подойдут модели мощностью более 10000вт.

Почему может отключаться стабилизатор напряжения? Какие требования необходимы, чтобы не пришлось устранять ошибки и обеспечить безопасную работу:

• Запрещено перегружать стабилизатор напряжения.
• Нельзя включать прибор если он подвержен прямому солнечному нагреву.
• Устанавливать устройство в сеть без заземления нельзя.
• Запрещено производить разборку прибора.
• Нельзя закрывать предметами или тканью отверстия на корпусе для прохода воздуха.
• Запрещена эксплуатация при повреждениях корпуса или самого прибора.
• Место для установки в помещении не должно быть взрывоопасным.
• Чтобы стабилизатор не сгорел, его нельзя устанавливать ближе полуметра к горючим или легковоспламеняющимся предметам.
• Нельзя продолжать пользование устройством, если происходит повреждение кабелей соединения.

Подбор места установки

Сам процесс подключения прибора не является очень сложным, однако общий принцип все же нужно знать. Инструкция будет приведена ниже

Но сначала требуется правильно выбрать место для непосредственного монтажа устройства, так как это является важной частью всего процесса подключения

Есть несколько обязательных пунктов, которые следует выполнить. Они указаны далее в порядке своей значимости:

1. Важнее всего исключить возможность попадания влаги на такое оборудование.
2. Обязательно следует обеспечить свободную циркуляцию воздуха вокруг корпуса прибора, чтобы избежать перегрева.
3. Лучше всего устанавливать стабилизатор как можно ближе к вводному щиту.
4. При монтаже нужно помнить, что электромеханические приборы во время работы издают характерный шум, а релейные аппараты, к которым относится и АСН-10000/1-Ц, щелчки.
5. Агрегат должен быть установлен таким образом, чтобы подключение, контроль и обслуживание производились без труда.
6. Оптимальным местом размещения таких приборов считается стена или полка.

Как защититься от обрыва нуля

А поможет ли стабилизатор напряжения от обрыва ноля. Да, в некоторых пределах поможет. При превышении входного напряжения 280В Но в большинстве стабилизаторов (если не во всех) нет возможности менять верхний и нижний предел отключения. Кроме того, у стабилизаторов напряжения есть два больших минуса. Даже три, если брать обрыв нуля:

1. Цена.
2. Уменьшение выходной мощности с уменьшением входного напряжения.
3. Инерционность.

Последний пункт для обрыва нуля имеет решающее значение. Ведь для порчи аппаратуры достаточно доли секунды при напряжении 380В, чтобы всё сгорело. А стабилизатор может «зазеваться», и отключиться например через секунду.

Я рекомендую вместо (а лучше — совместно) стабилизатора напряжения в старом жилфонде устанавливать реле контроля напряжения. Дай Бог, чтобы оно никогда не сработало и не пригодилось. Но если что — спасёт всю квартиру.

Ведь стабилизатор на 8-10 кВт стоит на порядок дороже, и занимает в квартире много места.

Вот пример установки реле напряжения «Зубр». Реле напряжения, установленное в электрощитке и занимает три посадочных места. Как по мне это совсем не много:

Рис.4 Электрощиток в комплекте с реле напряжения

На общем фото — Реле напряжения «Зубр». На индикаторе — выходное напряжение. Посредством трёх кнопок на панели управления можно установить два важных параметра:

1. Нижний предел отключения /120 — 210 В/ 2. Верхний предел отключения /220 — 280 В/

Я рекомендую, если перепады напряжения в сети небольшие, и если мощность питающей сети достаточна (то есть, сплиты летом и нагреватели зимой не понижают напряжение магистрали ниже 200 В), устанавливать нижний предел 198 В, а верхний — 242 В. Если при этом реле напряжения будет срабатывать чаще, чем раз в месяц, можно расширить предел вниз или вверх, смотря по обстоятельствам.

К задержке включения реле, так же нужен индивидуальный подход. Если время задержки установить 5-10 сек. тогда, в этом случае, при скачке напряжения, реле будет включаться и отключаться с частотой 5 — 10 сек. до того времени, пока напряжение в сети не стабилизируется, а это может быть и минуту и две и три. Я бы рекомендовал задержку выставить 3 — 5 мин. На такую задержку и старые холодильники будут нормально реагировать и зачастую за это время напряжение может прийти в норму.

Заключение

Если вам нужно подключить к стабильнику предположим электрическую печь (9 кВт), то лучшего прибора, чем стабилизатор напряжения Ресанта для этого не найти. А если при этом возникнут мелкие недочеты, то сервисные мастерские быстро и профессионально устранят их на основании гарантийных обязательств. Своевременно сделанный ремонт – залог долговечности и надёжности прибора и после гарантийного срока.

Поломки бывают различные, и иногда сложно понять, то ли просто не соблюдены условия эксплуатации по инструкции, то ли аппарат неисправен. Однако, неполадки могут существовать, и в итоге в самый неподходящий момент может возникнуть проблема. Правильно установить «диагноз» и эффективно устранить их всегда поможет ремонтная компания.

На видео: простой ремонт стабилизатора РЕСАНТА 15 квт 3 фазы.

Простой ремонт стабилизатора РЕСАНТА 15КВТ 3ФАЗЫ
