Проводка в стиле ретро в деревянном доме

Планирование работы

Начинать работу следует со стадии проекта, это может быть обычный чертеж или настоящее техническое задание. В плане рисуем места размещения электрических нагрузок, розеток, выключателей, распаячных коробок. Внимательно рассмотрев план, следует на него нанести трассировку кабелей, обозначив марки и сечения жил кабеля. На трассировке намечаются места установки изоляторов.

На плане также намечается место установки распределительного щита. Все трассы сходятся к этому щиту ФОТО: budetsvetlo.ru

По плану можно подсчитать необходимый метраж кабеля, количество изоляторов и установочных изделий. Хорошо, если к результатам подсчёта добавить 10–15% резерва на непредвиденные ситуации.

Обычно при прокладке электропроводки выполняются работы по монтажу фурнитуры для подключения антенны телевидения, телефона. При выполнении трассировки рекомендуется разделять кабельные линии по функциональному признаку. Отдельно вести розеточные линии, к осветительным приборам, для телевидения и телефона.

Преимущества и недостатки

Прежде чем решиться на установку ретро-проводки, оцените ее плюсы и особенно минусы, повлияющие на дальнейшее функционирование всех электроприборов в доме.

Преимущества:

• нетривиальное интерьерное решение;
• широкий спектр оттенков;
• несложность монтажа;
• безопасность;
• более простая доступность для ремонта.

Недостатки:

1. Это не самый бюджетный вариант, тем более, если покупать продукцию иностранных марок.
2. Серьезные ограничения в условиях использования. Параллельно с наружной проводкой придётся монтировать стандартную для пользования привычными электроприборами.
3. Обязательный наем электриков для монтажа непростой системы кабелей, если проводка ставится в деревянном доме. Это также выльется в дополнительные затраты.

Для начала рассмотрим применяемые материалы

Изоляция проводов, выключатели, розетки, кабельные каналы, могут быть выполнены из чего угодно, при соблюдении одного из условий: материал не должен стать причиной пожара. Для этого выделены две группы:

1. Негорючие материалы. Это значит, что изделие под воздействием высокой температуры в принципе не может воспламениться. То есть, оно будет плавиться, деформироваться, пузыриться — но не вступит в реакцию с кислородом, и не станет генератором огня. Разумеется, производство таких материалов обходится недешево. Понятно, что есть бетон, стекло, наконец — сталь. Но изоляционную оболочку из них не сделаешь. А прочные и пластичные диэлектрики напротив, удобны для изоляции, но отлично воспламеняются.
2. Материалы, не поддерживающие горения. Это не такое жесткое требование, что несколько снижает себестоимость. Принцип действия следующий: если на изоляцию воздействует открытое пламя, она горит вместе с источником огня. Как только пламя погасло, материал изоляции так же прекращает горение.

Например, загорелся корпус телевизора. Кабель питания в непосредственной близости тоже сгорит, но дальше по проводу огонь не распространится.

Кроме того, материалы, из которых изготавливается изоляция электропроводки и корпуса коммутационного оборудования (розетки, выключатели, распаячные коробки), должны быть устойчивыми к механическому воздействию, и влаге. А учитывая требовательный контингент клиентов, внешний вид также стоит не на последнем месте.

Это интересно: Схема электропроводки в однокомнатной квартире и варианты сборки щита

Устройство электропроводки в деревянном доме: правила внутренней прокладки кабеля

Если проектом предусмотрена открытая разводка, следует отметить несколько способов ее монтажа:

• керамические ролики для открытой проводки — такой способ удобен для прокладки провода по стене из бревен. Уместен будет в ретро-интерьере;
• металлотрубы — такой способ надежно защищает домостроение от пожара. Трубы олжны быть заполнены проводом не более чем на 40%. Рекомендуется применять медный провод, который легко гнется;

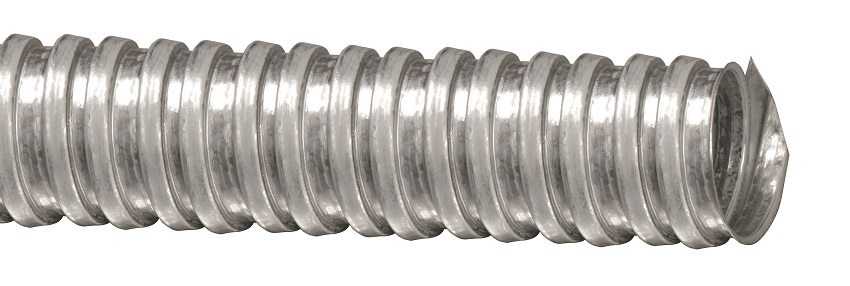

Металлическая гофрированная труба используется для безопасной разводки электрокабеля.

• кабель-каналы из пластика — каналы крепятся к стене, можно подобрать пластиковые каналы различной расцветки под стать отделке стен;
• плинтус со специальным каналом (желобом) — при этом способе в каналах плинтуса устанавливаются фиксаторы для крепления провода;
• крепление скобами — подбираются пластиковые скобы по размеру сечения провода. Такой способ чаще всего применяют для разводки в хозяйственно-технических помещениях из-за малопривлекательного вида.

На заметку! Все проходы электропровода из комнаты в комнату сквозь стену должны обустраиваться металлическими несгораемыми гильзами, через которые протягивается кабель.

В некоторых случаях кабель прокладывают под полом из досок, используя металлические трубы.

Открытая проводка в стиле ретро часто используется в деревянных домах.

Плюсы и минусы ретро проводки

Согласитесь, что перед тем, как приступать к монтажу, нужно подробнее узнать о материале, какие он имеет сильные и слабые стороны. Это относится и к винтажной проводке.

Плюсы. Приятный и оригинальный внешний вид, который дополнит ретро интерьер.

Минусы. Среди главных таких моментов отметим высокую стоимость проводки. На втором месте – ограничение условий для использования. Предел сечения жил в 2.5мм2 запрещает применение мощных электроприборов, таких как варочные панели.

Из вышеперечисленного видно, что минусов оказалось больше. Однако хотим отметить: если вы не планирует подключение энергоемких приборов и можете себе позволить такое приобретение, то этот вариант будет оригинальным решением. Иначе, возможно использование кабельных каналов, которые могут применяться в деревянных домах, не нарушая интерьера.

Технология изготовления электрокоммуникаций

Алгоритм укладки ретро-проводки, мало чем отличается от монтажа электропроводки открытого типа. И подразумевает последовательное выполнение следующих этапов.

Составление эскиза

Является первым шагом при монтаже коммуникаций и предполагает элементарное составление плана в виде эскиза. Для чего на бумаге желательно с соблюдением масштаба, указать места для установки электрических элементов (приборы учета, розетки, выключатели, осветительные приборы и т.п), а также прорисовать предполагаемые места прокладки проводов и расположения изоляторов.

При составлении такого плана следует учитывать требования по электробезопасности и индивидуальные особенности объекта. Вдобавок, для достижения желаемого результата необходимо предполагать визуальную открытость определенных сегментов (например, участков с выключателями и розетками).

Завершающим шагом указанного этапа является нанесение разметки на стену, согласно данных эскиза.

Монтаж электрических элементов

Подразумевает механическое закрепление всех комплектующих электросети в заданных местах, для чего могут применяться стандартные дюбеля и шурупы, подрозетники, рамки, изоляторы и т.п. Вдобавок, на указанном этапе производится подготовка мест сквозной прокладки кабелей через стены. Для чего принято в заранее просверленных отверстиях укладывать специализированные металлокерамические втулки. Неплохим решением также является скрытие сквозных отверстий, посредством установки с обеих его сторон распределительных коробок.

Раскладка проводов

Осуществляется по стандартной технологии, то есть от каждого из электроприборов, кабеля прокладывают к распределительным коробкам (желательно применять в каждом помещении), а уже от них сводятся в распределительный щит. Причем в зависимости от схемы электрической разводки, соединение распределительных коробок может осуществляться как последовательно, так и по параллельно (когда каждая линия прокладывается отдельным проводником).

Особое внимание при самостоятельном изготовлении ретро-проводки уделяется механическому закреплению соединительных проводников к плоскости ограждающих конструкций

Виду чего очень важно учитывать следующие рекомендации:

• Фиксацию кабельной продукции к стенам и потолкам следует осуществлять посредством изоляторов, исключая тем самым прямой контакт проводников с элементами строения.
• Шаг расположения изоляторов подбирается в диапазоне от 30 до 40см, при этом первый от электроприбора изолятор следует располагать в непосредственной близости (на расстоянии не более 5см) от него.
• При прокладке нескольких параллельно идущих проводов лучше всего фиксировать каждый из них на индивидуальные крепежи (изоляторы), что обеспечит высокую эстетическую привлекательность проводки.
• При закреплении кабелей следует исключать их провисаний и не допускать перегибов в середине.
• Поворот линий следует формировать под прямым углом, располагая изолятор в непосредственном месте поворота, либо с определенным радиусом, применяя несколько рядом стоящих крепежей.
• Для возможности качественного закрепления кабеля к изоляторам
• рекомендуется использовать кабельные хомуты многократного использования, что обеспечит простоту проведения ремонтных и регламентных работ.
• С целью усиления дизайнерского эффекта, для коммутации потребителей допустимо использовать кабельную продукцию и изоляторы различного цвета и фактуры.

Ну и напоследок, выполняя прокладку ретро-проводки своими руками, не бойтесь проявить фантазию и почувствовать себя художником-оформителем, дабы результат вашего труда был уникальным и смог подчеркнуть интерьер объекта.

Читать еще:

Видеоматериал по теме:

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Ретро проводка в интерьере

Вообще, чтобы открытая проводка хорошо смотрелась, надо очень постараться. Ведь все находится на виду, все огрехи бросаются в глаза. Если ретро-проводка делается в деревянном доме, то от каждого неверно закрученного шурупа остается след, который замаскировать сложно.  Потому перед началом работы нарисуйте все на плане, перенесите всю разметку на стены и только потом начинайте. Если вы не уверены в том, правильно ли вы разместили розетки/выключатели, не знаете хорошо ли они будут выглядеть именно в этом месте, попробуйте закрепить под потолком шнур (хоть на малярный скотч, хоть очень тонкими гвоздиками). Так можно будет с большей вероятностью представить как все вместе будет смотреться.

Комбинированный вариант — в трубах и без

Еще момент. Если деревянный дом еще «садится», провода натягиваете. Если сруб уже отстоялся или сложен из клееного бруса и усадки ожидать не стоит, лучше провода не натягивать. Они не должны провисать, но и слишком натянутыми быть не могут. В общем, удачи! А для вдохновения несколько фото того, как можно сделать ретро проводку.

Фото интерьеров

Всегда лучше посмотреть несколько уже «готовых» помещений. Так проще понять что же именно вам нравится, а что нет, составить предварительное представление о том, как все может выглядеть.

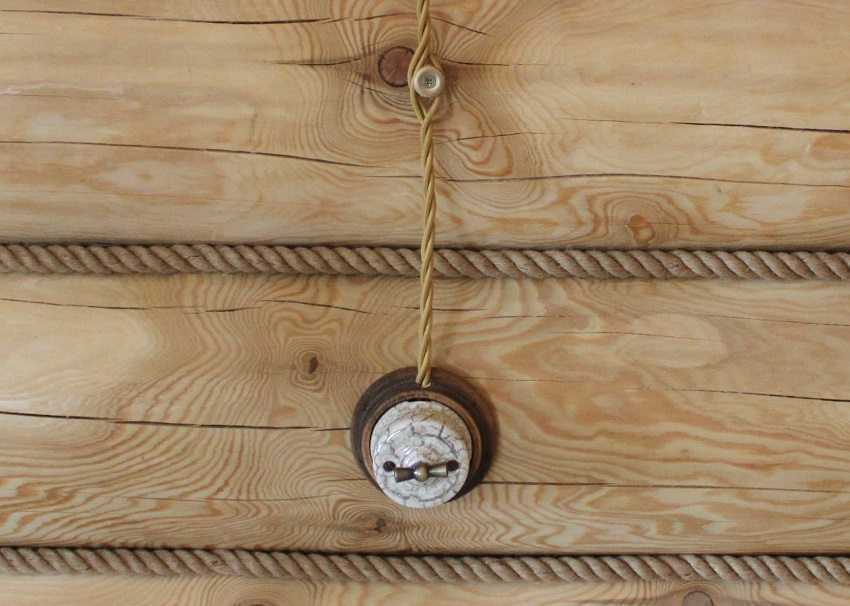

Пример разводки снизу — кабель идет под чистовым полом в металлическом коробе, по стенам поднимаются только витые шнуры к месту установки розеток и выключателей

Цвет подрозетника может быть контрастным по отношению к стене, но он также должен присутствовать в других деталях интерьера

Неплохо смотрятся и на обоях, так что ретро проводку можно сделать и в квартире, но стиль должен соответствовать….

Это вариант с пластиковыми монтажными коробками и выключателями

Ретро-проводка может быть сделана в трубах. В них закладывается обычный кабель

Так выглядит ретро проводка из труб в интерьере

Как можно организовать двойную розетку в узком простенке между окнами

На кухне проводка в стиле ретро тоже смотрится вполне органично

Коллекции розеток/выключателей в ретро стиле

Часто на идею оформления всего помещения может натолкнуть конкретная вещь. Если речь идет о специальных электрических монтажных изделиях в стиле ретро, то такой вещью может стать даже розетка или выключатель. Некоторые коллекции и интересные модели разных производителей выложим ниже. Они разные по оформлению, возможно, что-то понравится вам.

Наиболее популярная модель ретро выключателей — так называемая бабочка

Российская фирма Гусев выпускает фарфоровые розетки/выключатели с росписью

Это их электрика в белом с латунными элементами

Еще одна хорошо зарекомендовавшая себя фирма — Сальвадор

Это их интересные сдвоенные розетки

Роспись все-таки смотрится неплохо, но требует чтобы стиль соответствовал

Это фарфоровые выключатели хорошо известно фирмы Legrand. Стиль совсем другой

Есть и такие. Они больше будут сочетаться со стилем модерн или ретро

И такой вариант. Его, кажется, можно вписать даже в классику

Выключатели, розетки, распаечные коробки в стиле ретро

Наружная проводка подразумевает использование розеток и выключателей для наружного монтажа. Многие производители, которые выпускают ретро-кабель и изоляторы, производят и эти устройства в особом, винтажном стиле.

По ценам тут есть приличный разброс, но он объясняется происхождением устройств. Европейская продукция сделана качественно. Отличные внешние данные и качественная электрическая часть. Но цены на одинарные розетки/выключатели стартуют от 30$ за единицу. И это — самые дешевые. Но стоит сказать, что служить они будут десятилетиями. Хорошие модели есть у Thomas, Aldo Bernardi, LLinas.

Есть с росписью

Есть электророзетки, выключатели распределительные коробки в стиле ретро, которые производятся в России. Наиболее известна в этой области фабрика «Гусевъ». Их продукция есть как в стиле «лофт», так и с росписью под хохлому, гжель и другие техники. Встречаются очень интересные модели. Цена на эту продукцию сравнима с европейскими аналогичными продуктами, но дизайн уникальный.

Самый дешевый сегмент — продукция китайского производства. Многие внешне очень даже неплохо выглядят, но электрическая часть далеко не всегда на высоте. Но это для китайских продуктов не новость. Может работать долго и без проблем, а может стать источником проблем.

Устанавливают розетки и выключатели на специальные подставки

Электроустановочные изделия в стиле ретро

Распаечные коробки тоже могут быть в стиле ретро

Из металла с патиной

Изоляторы разных цветов

Графические и растительные орнаменты

Все элементы в одном стиле

Эта серия называется «русская усадьба»

Ручная роспись….

Еще один выход — найти среди стандартных коллекций подходящие по стилю варианты. Для колоритных интерьеров это не выход, но для нейтральных современных стилей очень даже подойдет. YFghbvth? tcnm e LeGrand, Elso Contura,

Расчет материалов

• определяются с количеством распределительных коробок, выключателей, осветительных приборов, розеток;
• рассчитывается высота их крепления и определяется способ подсоединения;
• размечаются места установки ламп, люстр, бра и пр.

До момента определения длины провода необходимо решить, будет ли опускаться потолок. Если нет, то к полученному результату надо будет прибавить 20 см запаса. Если потолок предполагается опускать, то запас составит около 50 см.

Витой кабель

Для освещения надо будет приобрести кабель 3х1,5, для подключения розеток – 3х2,5 мм2.

По окончании расчета потребности кабеля результат умножьте на коэффициент запаса 1,1 или 1,2.

Это избавит вас от необходимости докупать материал в процессе монтажа или монтировать его из кусочков.

Сначала проводятся обмерные работы – измеряются вертикальные и горизонтальные участки каждой линии, а результаты суммируются. Для удобства можно воспользоваться лазерным дальномером.

Но можно воспользоваться упрощенным методом подсчета, которым не брезгуют и опытные специалисты:

1. Рассчитывается площадь всех помещений дома.
2. Полученный результат умножают на 2 – это будет длина кабеля, который пойдет на проводку освещения.
3. Если предыдущий результат приять за единицу, то на подключение розеток потребуется кабеля больше в полтора раза.

Пример:

Площадь дома составляет 100 м2. Следовательно, на освещение потребуется 100 х 2 = 200 (м). Для подсоединения розеток пойдет 200 х 1,5 = 300 (м).

Изоляторы

Количество керамических роликов определяется из следующих соображений:

1. Шаг между изоляторами не должен превышать 500 мм.
2. Между точкой подключения и ближайшим роликом должно быть не менее 5 см.
3. На каждом повороте монтируются по 2 изолятора на расстоянии 45 см под углом 45˚ относительно проложенного участка линии.

Провода в стиле ретро

Какой бы шаг установки изоляторов в пределах допустимого вы не выбрали, он должен быть одинаковым для всей линии.

Розетки, выключатели, распаечные коробки

Для электропроводки, выполненной в стиле «Ретро», выпускаются специальные выключатели, розетки и распаечные коробки. Все эти изделия производятся, в основном, из фарфора. Устанавливаются они непосредственно на поверхность стены, так что необходимость в сверлении посадочных мест отпадает.

Традиционно высоким качеством отличается продукция европейских производителей, но и в России уже освоен выпуск ретро-изделий весьма интересного дизайна. По долговечности они не уступают зарубежным аналогам, а по стоимости – выигрывают у них.

Количество выключателей, розеток и распредкоробок определяется индивидуально для каждого конкретного случая – собственно, от определения их числа и начинается расчет длины провода.

Устройство декоративной электропроводки

Ретропроводка в деревянном доме обустраивается в полном соответствии с требованиями ПУЭ, то есть прокладывается с соблюдением правил открытого размещения.

Для этого в ее состав входят компоненты:

• изоляторы оригинальной конструкции (раньше их называли роликами);
• двужильные или трехжильные провода сечением в пределах от 0,75 до 2,5 мм2;
• декоративные розетки и выключатели;
• оформленные в стиле ретро распределительные коробки.

Если судить по составу комплекта, то монтаж электропроводки под старину в деревянных домах ничем существенным не отличается от прокладки обычных проводов, за исключением оригинального вида.

Преимущества и недостатки

Проводка в стиле ретро в деревянном доме привлекает следующими своими преимуществами, характерными для открытой прокладки:

выглядит очень эффектно и привлекает внимание своим необычным оформлением и оригинальным видом;
отличается хорошей ремонтопригодностью; при появлении обрыва или разрушения проводов они легко обнаруживаются путем тщательного визуального осмотра;
легко и быстро можно устранить неисправности в других элементах электропроводки, не скрытых в толще стен (в распредкоробках).

К числу недостатков этого типа прокладки следует отнести ту же открытость, которая в определенных условиях оказывается опасной. При ее случайном порезе или обрыве фазный провод может оголиться, создавая угрозу поражения электрическим током всех окружающих.

При выходе из строя части проводников подобрать схожие с ними по цвету и фактуре совсем непросто (в данной ситуации приходится заменять всю проводку) – лишние трудозатраты и неоправданные издержки. Добавляется к недостаткам высокая стоимость комплектующих изделий.
