Таблица мощности кабеля

Методика расчета (update от 19.02.2018)

Берем табличку 10 и по ней находим что одна жила сипа 16 кв.мм. выдерживает — 100 ампер. Далее берем следующие формулы расчета:

для однофазной нагрузки 220В P=U*I

для трехфазной нагрузки 380В P=(I1+I2+I3)3*cos φ*1,732*0,38

update от 19.02.2018 Что касается расчета мощности для трехфазной нагрузки, необходимо понимать что многое зависит от типа потребителей (точнее какую нагрузку они предоставляют активную или реактивную, от этого зависит какой cos φ нужно подставлять в формулу, в данном случае для расчетов он равен 0.95)

Дорогие посетители сайта и я возможно бы не заметил ваши колкие, но технически верные комментарии к статье если бы мне, как раз сегодня мне позвонил человек с вопросом : «какой сип мне нужен под 120 кВт?». По табличке ему отлично подойдет СИП сечением 50мм кв. Даже если опустить тот факт что длина линии влияет на падение напряжения (у него 150 метров), не стоит забывать что нагрузка по фазам может разниться, что видно из формулы — там берется средняя велечина по трем фазам. Тут просто надо понимать что ток по фазе может превысить предельно допустимые значения для данного сечения провода.

Поэтому если значение необходимой вам нагрузки лежит ближе 10% к табличному, следует выбирать более крупное сечения сипа по списку. Поясню на примере 120 квт. По таблице для этой трехфазной нагрузки подходит СИП сечением токопроводящих жил 50мм, однако это меньше 10%. То есть 121кВт*0.9=109 кВт. Соотвественно нужно выбирать СИП 3х70+1х54.6.

В начале темы поднимался вопрос «выдержит ли сип 4х16 15квт»? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже 66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.

(495) 220-95-14 [email protected]

Расшифровка маркировки СИП:

  • С — самонесущий;
  • И — изолированный;
  • П — провод.

Буква в конце маркировки означает:

  • «А» — нулевая жила с изоляцией
  • «Н» — токоведущие жилы изготовлены из алюминиевого сплава
  • «Т» — изоляция стойкая к повышенным температурам +90°С (кратковременно +120°С)
  • «Г» — герметизированный (влага не будет распространяться вдоль провода более, чем на 3 метра от повреждения изоляции)

В маркировке провода СИП через знак тире обозначается номинальное напряжение, для которого предназначен провод. Иногда здесь через наклонную черту может быть указано два значения. Например, 0,6/1. Это значит, что провод предназначен для напряжений в 660 или 1000В.

И последним в маркировке указывается техническое условие, согласно которому изготовлен провод. Обычно это набор цифр после аббревиатуры ТУ.

Маркировка кабеля помимо обозначения конкретной группы также обязательно включает в себя сечение провода, дату изготовления, номер партии и дополнительные сведения от производителя.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор Потребляемая мощность, Вт Сила тока, А
Стиральная машина 2000 – 2500 9,0 – 11,4
Джакузи 2000 – 2500 9,0 – 11,4
Электроподогрев пола 800 – 1400 3,6 – 6,4
Стационарная электрическая плита 4500 – 8500 20,5 – 38,6
СВЧ печь 900 – 1300 4,1 – 5,9
Посудомоечная машина 2000 – 2500 9,0 – 11,4
Морозильники, холодильники 140 – 300 0,6 – 1,4
Мясорубка с электроприводом 1100 – 1200 5,0 – 5,5
Электрочайник 1850 – 2000 8,4 – 9,0
Электрическая кофеварка 630 – 1200 3,0 – 5,5
Соковыжималка 240 – 360 1,1 – 1,6
Тостер 640 – 1100 2,9 – 5,0
Миксер 250 – 400 1,1 – 1,8
Фен 400 – 1600 1,8 – 7,3
Утюг 900 –1700 4,1 – 7,7
Пылесос 680 – 1400 3,1 – 6,4
Вентилятор 250 – 400 1,0 – 1,8
Телевизор 125 – 180 0,6 – 0,8
Радиоаппаратура 70 – 100 0,3 – 0,5
Приборы освещения 20 – 100 0,1 – 0,4

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:

7 А + 8 А + 3 А + 4 А = 22 А

С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Рекомендации электрика

Следует придерживаться основных правил при работе:

  • на высоте 2,5 м укладывают горизонтальные переходы от распределительной коробки до розеток или выключателя;
  • заведение жил проводится только вертикально или горизонтально;
  • места соединений должны находиться только в монтажных коробках;
  • для подземной прокладки кабеля нужно применять только целостный кусок с прочной броневой лентой;
  • самой большой ошибкой является монтаж выключателя в разрыв ноля;
  • разводку электропроводов запрещено производить возле поверхности из дерева, но, если это неизбежно, тогда используется изолирующий шланг или прокладка из асбеста и стали толщиной 0,2 – 0,5 мм.

Особенности

СИП – самонесущий изолированный провод, применяется для электроснабжения в силовых сетях. Электрокабель СИП используется в сети с напряжением: СИП-1, СИП-2, СИП-4 и СИП-5 рассчитаны на номинальное напряжение до 1 кВ, СИП-3 до 35 кВ.

Большинство выпускаемых в России СИП проводов имеют цветовую маркировку, соответствующую ПУЭ (Правила устройства электроустановок) и новому ГОСТу 50462-2009. Изоляция фазных проводников и несущего нейтрального проводника выполняется из термопластичного полиэтилена или силанольно-сшитого (светостабилизированного) полиэтилена, который длительно выдерживает температуру порядка 80-90°С

Технические характеристики кабеля СИП регламентирует ГОСТ Р 52373-2005 / ГОСТ 31946-2012 / ТУ 16-705.500-2006, в соответствии с которым к самонесущим изолированным проводам относятся изделия для воздушных линий с напряжением до 0,6/1 кВ включительно, а к — защищенным проводам продукция для таких же линий, но с напряжением до 10 кВ; от 10 до 20 кВ; 20кВ и 35 кВ. Существуют разные типы провода СИП. Чаще всего кабель типа СИП классифицируется по сечению: 4х16, 2х16, 4х50, 4х25, 4х35 и т. д. Также марку провода разделяют по типу изоляции жил и техническим характеристикам:

  1. СИПТ-1, он же СИП-1 — кроме нулевой жил все остальные изолированы специальным полиэтиленом. СИП-1 производят для сетей 380 В. Это четырехпроводной кабель из алюминия или алюминиевого сплава, три жилы покрыты светостойким полиэтиленом, устойчивому к ультрафиолетовому излучению, а четвертая без оплетки со стальным сердечником, выполняет роль несущей и нейтральной.
  2. СИПТ-2 и СИП-1А — изолированы все нити;
  3. СИП-2 — все жилы (за исключением нулевой) изолированы сшитым полиэтиленом;
  4. СИП-2А — все проводники, в том числе и нулевая, покрыты слоем сшитого полиэтилена;
  5. СИП-3 — провод состоящий из одной токопроводящей жилы, выполняется из плотного сплава или сталеаллюминевой структуры проволок, изоляционный слой выполнен из сшитого светостабилизированного полиэтилена. СИП-3 применяется для передачи электрической энергии напряжением до 20 кВ;
  6. СИП-4 — все четыре жилы изолированы термопластичным полиэтиленом, но отсутствует несущая отдельная жила. При прокладке и натяжении линии нагрузку несут все проводники, т.е. крепление осуществляется сразу за все проводники;
  7. СИП-5 — не имеет отдельной несущей жилы, остальные покрыты оболочкой из сшитого (светостабилизированного) полиэтилена, количество жил две и более. Используют в основном на предприятиях или для протяжки электрических сетей в городе или между населенными пунктами. Он состоит из изолированных жил с покрытием из полиэтилена, где каждая нить завернута в отдельную оболочку. Виды провода СИП-4 и СИП-5 не имеют несущей нулевой жилы и могут состоять из двух и более нитей (чаще всего 2 или 3).

Устройство трехфазной розетки

Розетка штепсельная открытого и закрытого типов

Устройство электрической розетки на три фазы может отличаться конструкцией и дизайном, но все они выполняются с контактами, количество которых составляет не менее четырех, где три являются фазными, а четвертый – это нулевой контакт или заземление. На рисунке ниже изображена трехфазная розетка в паре с вилкой, образующие разъемные электрические контакты.

Трехфазные вилка с розеткой

Количество разъемов в розетке выбирается следующим образом:

  1. Если подключение нагрузки делается по схеме «треугольник», количество разъемов должно быть четыре: 3 фазы A, B, C + защитный ноль PE.
  2. Когда нагрузка подключена по схеме «звезда», количество гнезд будет равно пяти: 3 фазы A, B, C + нейтраль N + земля PE.
  3. Для обеспечения очень высокой защиты от поражения током применяют семь разъемов: 3 фазы (каждая со своим рабочим нулем) + PE. Здесь каждая фазная цепь имеет свое УЗО.

Четырехконтактную розетку можно применять только в схеме соединения нагрузки треугольником, а пятиконтактную – в обеих схемах («треугольник» или «звезда»). Подключение питания делается только к соответствующим клеммам. Тогда через данную розетку можно будет включать разные электроприборы.

Диаметр подключенных к трехфазной розетке проводов должен быть не менее 2,5 мм2. Для мощной нагрузки он достигает 6 мм2.

Розетки классифицируются следующим образом:

  1. Способ установки. Модели открытого типа устанавливаются для внешней проводки и крепятся накладным способом. Применяются внутри и снаружи дома, а также при повышенной влажности среды (в зависимости от уровня защиты). В жилом помещении со скрытой проводкой преимущественно используются розетки закрытого типа, утопленные в стену. Для монтажа требуется сделать в ней углубление и установить подрозетник.
  2. Стойкость к внешнему воздействию определяется по маркировке кодом IP с двумя цифрами. Первая – характеризует уровень защиты от посторонних частиц, где 0 означает отсутствие защиты, а 6 – максимальную (полная пыленепроницаемость). Следующая цифра означает влагозащищенность, где 0 – это отсутствие защиты, а 8 – устройство может находиться под водой длительное время. На практике часто встречаются розетки и вилки с маркировкой IP44, обозначающей достаточный уровень защиты от внешней среды в условиях повышенной влажности.
  3. По назначению. Розетки бывают без заземления и подключаются к электроприборам, у которых заземляющий контакт отсутствует. Устройства с заземлением через вилки выполняются путем добавления специальных разъемов (тип СЕЕ 7/5) или за счет наличия упругих контактов по бокам (тип СЕЕ 7/4). Выпускаются розетки с пластиковыми защитными шторками, которые открываются, если штырьки вилки вставлять в разъемы одновременно. Модели могут содержать выталкиватели вилки, таймеры и УЗО.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Воздушный ввод кабеля

Подключение электричества к дачному дому от столба можно произвести с помощью воздушного ввода. Данный способ подразумевает натяжение кабеля от ЛЭП до щитка с помощью анкерных болтов на опоре. Ввод провода нужно делать не ниже, чем на 2 м 75 см над землёй, а при недостаточной высоте конструкции используются специальные стойки из труб. Она может быть изогнутой («гусак») или прямой.

Если высота дома соответствует нормам, то на стене устанавливается щиток с устройством защитного отключения. Пространство от столба до места ввода должно составлять до 10 м. Если оно больше, то требуется установить дополнительную опору, которая будет вмонтирована на промежутке до 15 м от линии электропередач.

Отвод от столба делается проводом с сердечником из меди и с сечением от 4 мм² (длина до 10 м) до 6 мм² (от 10 до 15 м) и 10 мм² при длине кабеля больше 25 м. Если сердцевина провода состоит из алюминия, то её диаметр должен составлять не меньше 16 мм. Если для ввода электричества в дом используется СИП, то для его подключения требуется специальная арматура и изолятор из стекла, полимера или фарфора.

Видео описание

Как производится прокладка вводного кабеля по воздушным линиям, показано в видео:

Первая нужна для защиты кабеля от схода снега или падения дерева. При этих происшествиях арматура ломается, но кабель остаётся целым. Изолятор требуется для защиты перемычек, так как из-за жёсткости СИП его нельзя напрямую подключить к щитку. Для этого к нему крепится более мягкий кабель. Также при соединении алюминиевых и медных проводов запрещается производить скрутку. Для этого все перемычки требуется делать из клеммных коробок, а для их защиты использовать изоляторы.

При натяжении кабеля следует учесть, что его высота над пешеходной зоной должна составлять не меньше 3,5 м, а над проезжей частью требуется расстояние до земли от 5 м. Силу натяжения требуется регулировать с помощью динамометра. Преимущество воздушной прокладки в том, что требуется мало ресурсов для подключения кабеля, а также есть возможность быстрой замены провода.

Недостатком такого ввода является то, что электропроводка открыта и может подвергаться повреждению деревьями, погодными условиями или другими механическими способами. Также висящие провода препятствуют подъезду крупногабаритного транспорта (автокраны, автовышки, пожарные машины).

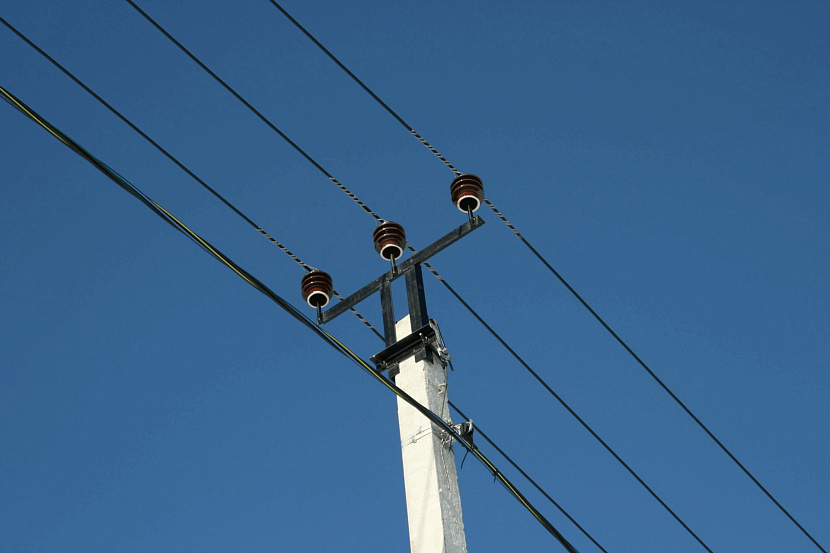

Провод проложен по воздушным линиямИсточник samelectrik.ru

Расчёт кабеля

Требуется знать какое сечение нужно для 15 кВт и 380 для ввода в дом, так как при алюминиевом и медном сердечнике оно имеет разные характеристики, а также отличается при разном способе подключения. Для открытого введения при напряжении в 380 В и мощности в 15 кВт требуется медная жила с сечением от 4 мм², и способная выдержать силу тока от 41 А, а для алюминиевого провода – от 10 мм² и силой тока от 60 А.

Для проложенных в трубе кабелей медные жилы должны иметь сечение от 10 мм², а для алюминиевых – от 16 мм². Длина кабеля зависит от расстояния места ввода до столба, а также наличия дополнительных креплений или подпорок.


В первую очередь провод подводят к счётчику электроэнергииИсточник i.ytimg.com

Коротко о главном

Кабель для прокладки в земле на 15 кВт мощности сети нужно брать с защитой или прокладывать его в трубе. Сечение такого провода должно составлять от 10 мм².

Кабели бывают для воздушного и подземного размещения.

Проводить кабель через стену нужно в металлической трубе под небольшим наклоном.

Сечение кабеля напрямую зависит от способа его ввода, а также материала из которого он изготовлен.

Для сети в 15 кВт с напряжением в 380 В требуется устанавливать дополнительный трёхполосный автомат.
