10 правил монтажа розетки для холодильника

Правила подключения и установки морозильной камеры на балконе

Будьте внимательны с вопросом, можно ли ставить морозильную камеру на балкон зимой, чтобы предотвратить негативные последствия, связанные с риском порчи морозильника, или образовании возгорания.

Для надежной установки холодильника рекомендуется учитывать правила:

1. Предварительно посоветуйтесь с управляющей компанией, чтобы снизить риски, связанные с плохим состоянием бетонных плит, на которых устанавливается тяжелый вес. Иначе появляется вероятность их обвала.
2. Стоять морозильник должен на ровной поверхности, чтобы предотвратить ухудшение работы при неравномерной нагрузке на горизонтальную поверхность.
3. Подключать прибор к электросети нужно только напрямую, использование удлинителей неудобно и опасно, поэтому придется провести дополнительную линию и прикрепить дополнительную розетку на стене или полу.
4. Размещать прибор вдоль стен опасно, поэтому рекомендуется предварительно уточнить ширину морозилки.
5. При установке небольшой морозилки, не рекомендуется использовать ее в качестве дополнительного сидения или столика, иначе появляется вероятность выхода его из строя.

Учитывайте все параметры по установке камеры, что она долго прослужила и исправно работала, не причинив вреда квартире и всему многоквартирному дому.

Но часто установку аппарата придется проводить в соответствии с рекомендациями управляющей компании или товариществом собственников жилья, потому что по закону балкон частично является общедомовым имуществом.

Нюансы работы холодильника на балконе

Чтобы сохранить исправность работы морозилки в зимнее или летнее время, рекомендуется учитывать правила, которые способствует предупреждению его преждевременной порчи. Морозильник имеет значительный вес, что создает большую нагрузку на бетонные плиты, а это приводит к их обрушению. Для размещения аппарата на лоджии стоит выбирать облегченные конструкции.

А также дополнительно уделите внимание остеклению балкона. Для него нужно использовать легкие расходные материалы, чтобы окна не оказывали агрессивное воздействие в виде дополнительной нагрузки на плиты

Для этого лучше заменить ПВХ на алюминиевый материал.

Дополнительное внимание уделите исправности техники, так как часто длительный срок ее службы приводит к образованию сильной вибрации во время работы. Из-за этого вибрационное движение оказывает дополнительное негативное воздействие на сохранение состояния конструкции, включая несущую стену

Будьте аккуратны при установке холодильника или других тяжеловесных конструкций на лоджии, чтобы предотвратить порчу прибора или ухудшение структуры плит, на которых стоит балкон. Для этого предварительно можно посоветоваться с управляющей компанией, чтобы предотвратить негативные последствия.

Основные принципы размещения кухонных розеток

Не стоит игнорировать следующие правила.

• В приборах, состоящих из ряда гнезд, имеется разрешенная единая мощность. Данный коэффициент обязателен при подборе техники. Приборы, потребляющие много электричества, не подсоединяйте к одной розетке.
• Чтобы правильно провести проводку, кухня делится на зоны. Для обеспечения безопасности единая вычисленная мощь удваивается с целью формирования рационального резерва.
• Технику, имеющую металлический корпус, заземляйте и подключайте к автоматическим выключателям, а также УЗО. Электророзетки для габаритных приборов располагаются в двадцати сантиметрах сбоку от них.
• Если розетка располагается в рабочей зоне, ее устанавливают в месте, где нет жидкости и брызг жира.
• Если около электроточек проходят жилищные коммуникации, применяйте при установке уплотнители из резины, а приборы используйте с крышками. Это не допустит замыкания, если возникнет аварийная ситуация.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Чтобы правильно рассчитать число рабочей техники, необходимо разбираться в маркировке техники. Если имеется надпись 10А, подключается техника мощностью 2,2 кВт, а если 16А, то 3,5 кВт.

Первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Холодильник

Что нужно учесть при выборе встраиваемого холодильника?

Первое, что нужно учесть при выборе холодильника, достаточно ли будет вашей семье объёма холодильника.
Лучше, чтобы морозилка находилась снизу, система No Frost обязательна.

Какая высота у встраиваемых холодильников?

Стандартная высота встраиваемых холодильников 1800 мм. +-30 мм. При встройке, обычно над ним остается дополнительное пространство для хранения.

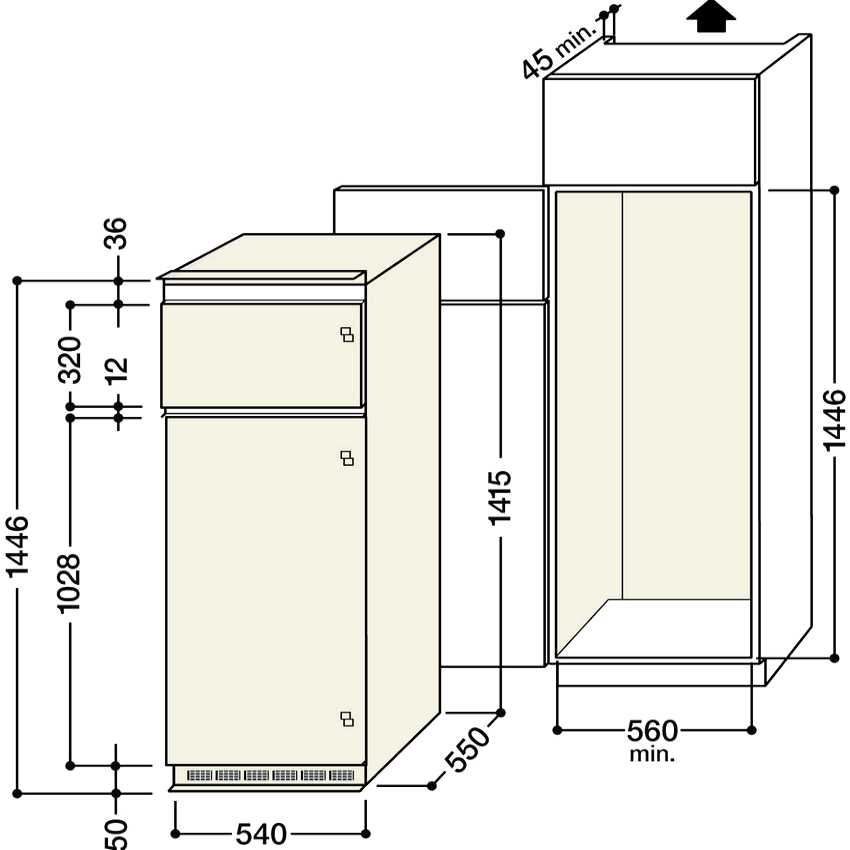

Рис. 3. Пример размеров встраиваемого холодильника, холодильники действительно небольшие

Встроенный холодильник можно размещать рядом со встроенными духовкой, СВЧ, посудомойкой, или
плитой, потому что термоизоляция у них гораздо лучше, чем
отдельностоящих.

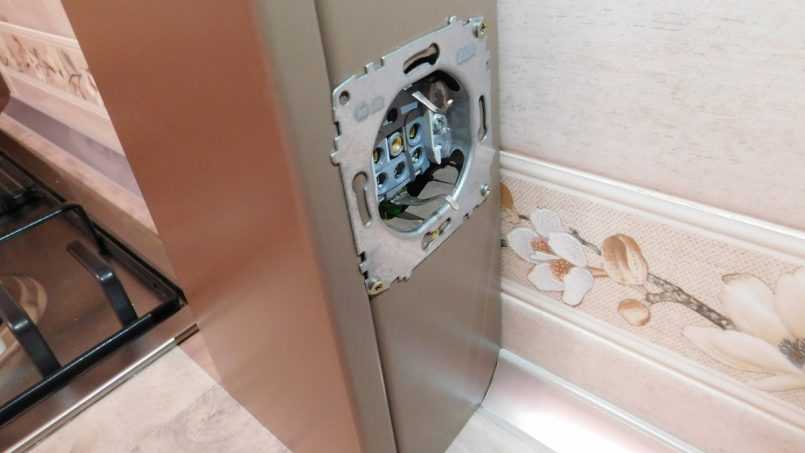

Где делать розетку для холодильника?

Лучше, если розетка будет в соседнем шкафу и в свободном доступе, можно вырезать в задней стенке отверстие.

Рис. 4. Размещение розеток для холодильника, как для встраиваемого, так и для отдельностоящего

Можно ли сделать фасады без ручек на холодильнике?

Для этой цели в корпус устанавливается вертикальный профиль Gola, либо Servo Drive — система открывания с электроприводом от Blum.

Алюминиевый профиль Gola используется для кухонной мебели с фасадами без ручек,
устанавливается в вертикальные колонны/модули со встроенным холодильником. Вертикальный профиль для холодильника увеличивает габариты по ширине и требует дополнительную фальш панель с видимых сторон.

Рис. 5-6. Вертикальная профиль ручка Gola, если хотим сделать фасад на холодильнике без ручек. Есть два варианта ручексредняя и крайняя

Рис. 7. Установленная вертикальная профиль ручка, видим всё в подробностях

Рис. 8. Фасады холодильника, встроенного в пенал, открываются без видимой ручки, за счёт использования вертикальной профиль ручки Gola

Servo Drive flex можно использовать для любых встраиваемых холодильников с морозильной камерой и без, а также отдельных морозильников и посудомоечных машин.

Рис. 9. Servo Drive flex для открывания фасадов встроенного холодильника без ручек

Что делать, если подоконник мешает открываться двери холодильника, варианты решения: отодвинуть холодильник от стены перевесить дверь заменить подоконник на узкий вырезать в имеющемся подоконнике выемку для двери холодильника.

Необходима ли вентиляционная решётка в цоколе под холодильником?

Вентиляционная решетка не обязательно нужна в цоколе под
холодильником. В отличие от обычного холодильника, который стоит на полу, встроенный устанавливается на
дно шкафа.

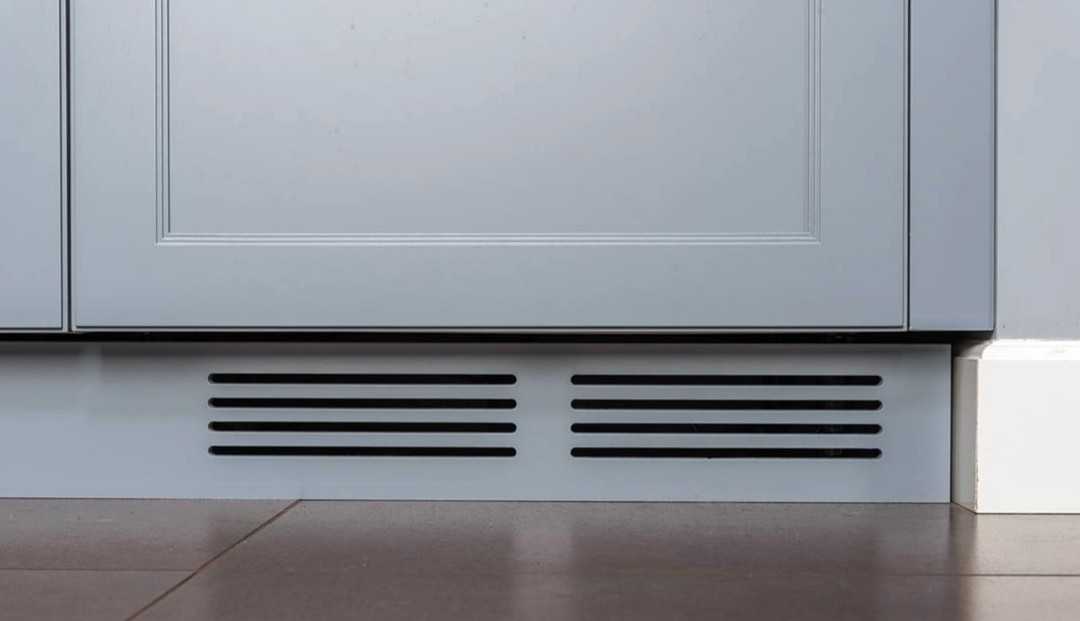

Рис. 10. Вентиляционная решетка в цоколе под холодильником

В дне пенала рекомендуется выпилить вентиляционное отверстие или использовать специальный перфорированный поддон.
Обычно для вентиляции достаточно имеющихся щелей, даже без использования решетки в цоколе.

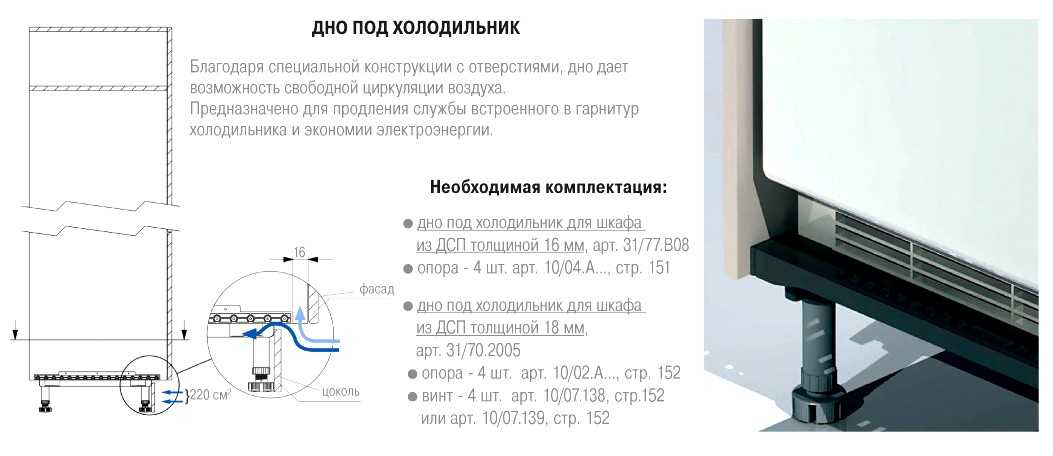

Рис. 11. Специальное дно, которое устанавливается вместо дна из ДСП для улучшения вентиляции

Если кухня под потолок, то для вентиляции встраиваемой кухни достаточно имеющихся зазоров. Но, если кухня прилегает к потолку герметично, то должна быть обеспечена дополнительная вентиляция в потолке.

Полезные советы по установке розетки для холодильника

Рекомендации от специалистов облегчают процесс монтажа электророзетки и обеспечивают удобство использования холодильного оборудования:

1. Сэкономить место на кухне помогает Г-образная вилка. Она, в отличие от классической прямой вилки, занимает минимум места и может использоваться в тех случаях, когда точка электропитания устанавливается сзади холодильной установки. Такая вилка позволяет пододвинуть холодильник непосредственно к стене.
2. Если розетка для холодильного оборудования устанавливается на этапе прокладки электропроводки, то ее желательно посадить на отдельный автомат. В этом случае у жильцов не будет сложностей с отключением питания холодильного аппарата (для отключения не нужно вытаскивать вилку из розетки). Также использование отдельного автомата удобно в тех случаях, когда жильцы собираются в отпуск или командировку и хотят обесточить всю квартиру, но оставить включенным холодильник с продуктами.
3. Чтобы избежать перегрузки линии электропитания при одновременном подключении к сети нескольких приборов, рекомендуется провести для холодильного шкафа отдельную линию. Это можно сделать на этапе прокладки проводки. Если же проводка уже сделана, то к холодильнику можно протянуть линию по поверхности стены. Соединить ее с основной проводкой можно при помощи специального шлейфа. Чтобы наружная проводка не портила интерьер, ее следует поместить в декоративный короб.
4. Степень защиты розеток для кухни должна составлять IP42 и выше. Данная маркировка означает, что в розетку не могут проникнуть частицы пыли размером от 1 мм и более, а также имеется защита от капель воды, падающих под углом 15 градусов. Если точка питания устанавливается внутри тумбы, то степень защиты должна быть IP44. Это означает, что в конструкции есть защита от брызг.
5. Электророзетка должна быть с заземляющим контактом, сила тока которого не меньше 15А.
6. На рынке представлены розетки отечественного и европейского стандарта. Они отличаются друг от друга диаметром отверстий для вилки. Для импортного холодильного оборудования, оснащающегося евровилками, рекомендуется приобретать конструкции европейского образца. Если же установлен источник питания отечественного стандарта, то для подключения оборудования с евровилкой потребуется специальный переходник.
7. Если в квартире проживают маленькие дети, то рекомендуется выбирать электророзетки, оснащенные специальными шторками, которые не позволяют посторонним объектам входить в отверстия. Также популярны конструкции со встроенным устройством защитного отключения, предотвращающим поражение человека током.

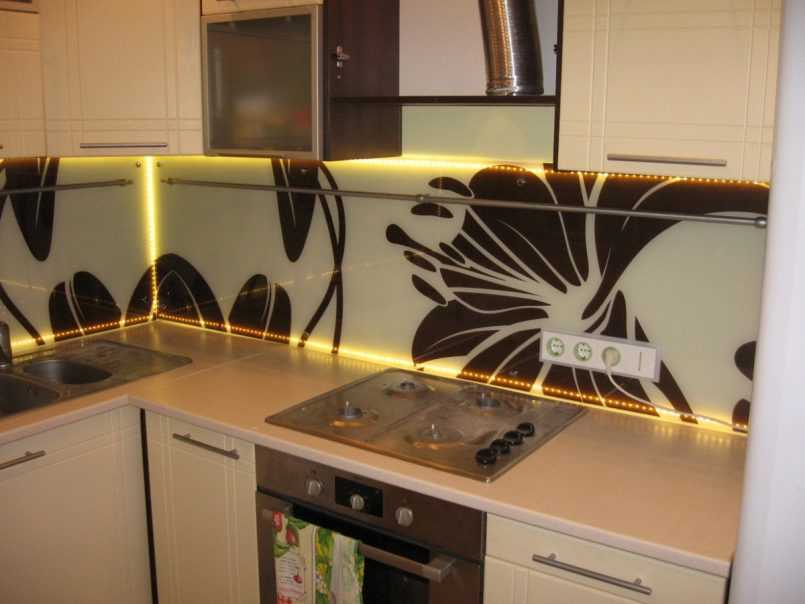

Категорически запрещено размещать розетки над мойкой или электроплитой, а также внутри шкафов с выдвижными ящиками или за корпусами встраиваемой техники. Также не разрешается использовать на кухне провода с однослойной изоляцией. Поскольку на кухне повышенный уровень влажности, изоляция проводов должно быть двойной.

Правила размещения розеток

Никаких специальных нормативных документов по расположению электрических розеток в жилых домах не существует. В ПУЭ есть только одно требование по поводу размещения электророзеток на кухне: минимальное расстояние от штепсельных розеток и выключателей до газопроводов должно быть не менее 0,5 метра. Поэтому в газифицированных домах необходимо придерживаться этого правила.

Требования СП для кухонь в жилых домах:

• допускается установка сдвоенных розеток на ток 16 А;
• нельзя размещать розетки над мойками и под ними.

Все остальные параметры размещения электророзеток не нормируются, их определяют индивидуально для каждого конкретного случая. Для этого необходимо заранее определиться с выбором кухонного гарнитура и перечнем используемой бытовой техники.

Возьмите план помещения кухни, нанесите на него контуры кухонных шкафов и продумайте места расположения стационарных бытовых приборов: микроволновой печи, электрочайника, кофемашины и др. От того, насколько тщательно вы все продумаете, зависит дальнейшая функциональность вашей кухни.

При планировании кухни-острова намечают направление прокладки питающего кабеля под напольным покрытием и место расположения основной питающей электророзетки. В нее подключают встраиваемый розеточный блок, о котором речь пойдет ниже. Блоки могут встраиваться как в столешницу острова, так и в боковые стенки его шкафов.

Высота от пола до розеток на кухне зависит от конструктивных особенностей бытовой техники и уровня столешницы. Ниже будут приведены цифры для стандартной высоты столешницы – 850 мм от уровня пола. При других вариантах – нужна корректировка.

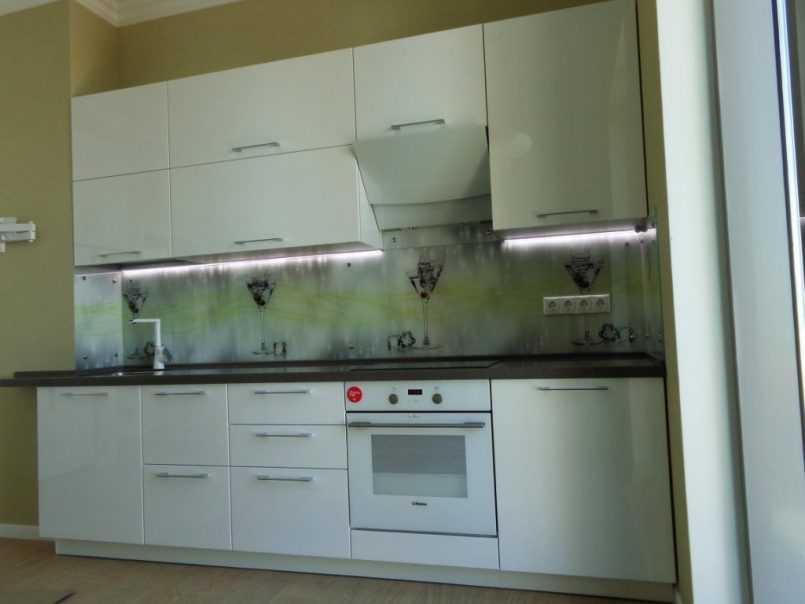

Расположение по вертикали

Есть три основных уровня расположения розеток на кухне:

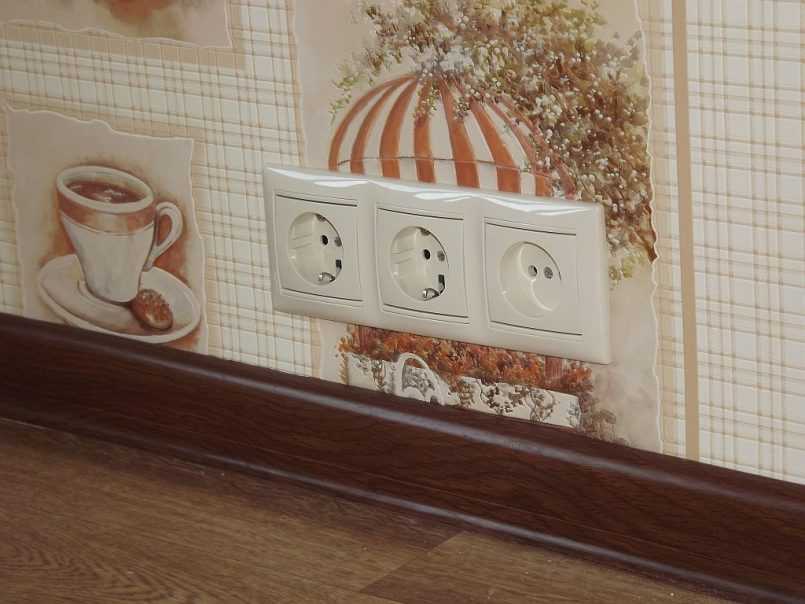

• первый – на высоте 20-30 см от уровня пола (для варочной панели и напольной бытовой техники: духового шкафа, посудомоечной и стиральной машины, холодильника, пылесоса и др.);
• второй – на высоте 10-15 см от уровня столешницы (для настольных бытовых приборов: электрочайника, кофемашины, микроволновой печи, мультиварки, тостера и др.);
• третий – на высоте 2,1-2,3 м от уровня пола (для вытяжки, водоподогревателя и других навесных приборов).

Устанавливать розетки на высоте ниже 20 см от уровня пола – неудобно и не имеет смысла. Располагать их выше 15 см от уровня столешницы – не эстетично. Именно на этой высоте они «не бросаются в глаза», а подключенные к ним провода бытовых приборов ложатся вдоль плинтуса столешницы, становясь незаметными.

Если розетки разместить ниже 10 см от уровня столешницы – некоторые штепсельные вилки могут не поместиться по высоте и их придется вставлять «вверх ногами».

Расположение по горизонтали

Электророзетки для встраиваемой напольной бытовой техники устанавливают за ее корпусом. Это обусловлено конструкцией приборов и удобством обслуживания мест подключения. Иначе установленные разъемы будут мешать выдвижным ящикам в соседних шкафах.

С эстетической точки зрения розетку для холодильника или купольной вытяжки также размещают скрытно — позади прибора. Для вытяжки – на 10-20 см выше ее купола, с тем расчетом, чтобы накладной короб вытяжки закрыл место подключения.

Электророзетку для пылесоса размещают в любом доступном месте, обычно рядом с дверным проемом.

Розетки для настольной бытовой техники объединяют в блоки, в которые могут входить выключатели местного освещения, розетки для кабельного ТВ и др. Блоки располагают не только горизонтально, но и вертикально (угловые). Есть специальные выдвижные блоки розеток, встраиваемые в поверхность столешницы или мебели.

Виды розеток для кухни

Как правило, на кухне каждой домохозяйки имеется множество разных полочек и шкафчиков. Это отличное место, где можно спрятать источники питания

Ведь в наше время, дизайну комнат, придают особое внимание. Зачастую  розетки на открытых местах очень портят общий интерьер кухни

Для того чтобы это не произошла, их нужно грамотно спрятать от глаз.

Виды розеток:

Выдвижная розетка – хороший вариант для маленьких кухонь . Она изготовлена на основе удлинителя. Поэтому дает возможность пользоваться электроприборами на большом расстоянии. Как правила, выдвижной блок на кухне прячут под столешницу или шкафчик.

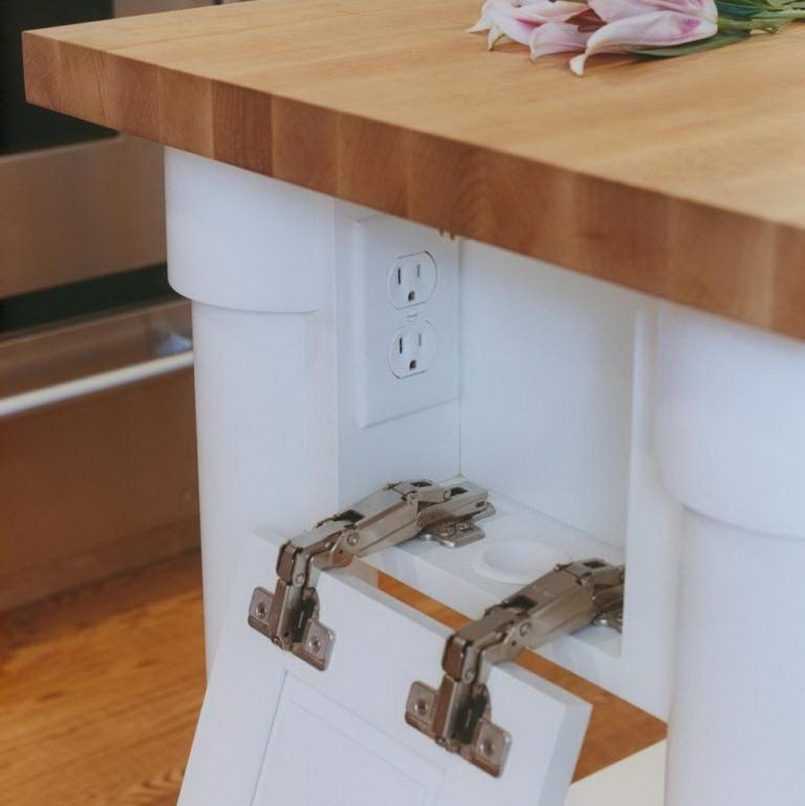

Внутренние розетки− это самый простой и удобный вариант. Выглядит это все как небольшой блок с розетками по сторонам. Он крепится в шкафчик гарнитуры или под рабочую поверхность. Изюминка, встроенной розетки на кухне в том, что она скрыта от глаз, но в любую минуту к ней можно подключить несколько электрических приборов.

Накладные розетки −это самый просто вид, который обычно используется в простых комнатах. Главная их особенность в монтаже, с которым справится каждый. Но, к сожалению, этот вид питания плохо подходит для кухни. Дело в плохой защите от влаги, грязи и пыли.

Угловая розетка для кухни− самый удобный вариант, в случае, когда нет свободного места. Эту розетку можно установить в стыке стен или шкафчиков. Некоторые модели имеют блок, который состоит из двух или трех ячеек. Установка не сложнее, чем обычной розетки в других комнатах. Сколько нужно розеток для кухни

Самый частый вопрос при монтаже, сколько розеток нужно на кухне? Это довольно сложный вопрос, ведь никому не хотелось бы, чтоб в итоге их было слишком много, или мало. Для каждой кухни это чисто индивидуальный вопрос. Но все, же существуют определенные стандарты.

Итак, розетки понадобятся для:

• Холодильник
• Вытяжка
• Плита
• Духовка
• Микроволновка
• Посудомоечная машина

Подключение

После того, как удалось подключить холодильник к сети, не стоит забивать его продуктами. Некоторым моделям для вхождения в рабочий режим необходимо до трех дней.

После того, как удалось подключить холодильник к сети, не стоит забивать его продуктами.

Чтобы техника адаптировалась, должно пройти три цикла с ее включения. Рабочий цикл включает в себя 10 минут работы и 20-30 минут отдыха. В процессе адаптации можно проследить и выставить правильно опции: что-то уменьшить или напротив добавить.

Чтобы техника адаптировалась, должно пройти три цикла с ее включения.

Подключение к электросети

При выборе места для установки холодильника следует учесть, что он работает от электрической розетки. Желательно, чтобы розетка имела заземление.

При выборе места для установки холодильника следует учесть, что он работает от электрической розетки

Этап подключения начинают с осмотра провода и вилки, которые в процессе перемещения крепят при помощи скотча или шпагата на конденсаторе. После установки агрегата шнур располагают так, чтобы он не имел изломов, загибов и не попал под корпус.

Этап подключения холодильника начинают с осмотра провода и вилки

Шнур питания рекомендуют подключать в розетку, используя специальный сетевой адаптер, который защищает электроприборы от перепадов напряжения, продлевает срок службы и экономит энергию.

Шнур питания рекомендуют подключать в розетку, используя специальный сетевой адаптер

Особенно необходим такой гаджет современным напичканным электроникой моделям. При отсутствии «земли» можно использовать удлинитель с заземлением и сетевым фильтром.

При отсутствии «земли» можно использовать удлинитель с заземлением и сетевым фильтром.

Холодильник с генератором льда – мощный и сложный агрегат, потребляющий много энергии. Для его работы может понадобится прокладка питающего кабеля повышенного сечения. Такое подключение производит специалист непосредственно от электрощита до розетки, заземление в данном случае обязательно.

Подключение к воде

Холодильник с ледогенератором совмещает два прибора с криогенными опциями. Поставляют встроенную, автономную и подключенную к водопроводу технику.

Холодильник с ледогенератором совмещает два прибора с криогенными опциями

Рефрижератор выдает охлажденную воду, колотый лед и кубики при нажатии на кнопку. При его установке также обязательно соблюдение всех вышеперечисленных правил и наличие удобного доступа к водопроводной системе.

Рефрижератор выдает охлажденную воду, колотый лед и кубики при нажатии на кнопку

Здесь может возникнуть заминка с подключением холодильника, так как необходимо врезание отвода с краном в водопровод с холодной водой. Чтобы сделать это должным образом, стоит доверить работу специалисту.

Чтобы сделать работу должным образом, стоит доверить это дело специалисту.

От водопровода с холодной водой прокладывается трубка до места подключения к холодильнику. Раз в год меняется картридж фильтра очистки воды в колбе. Правильный уход за данной системой описан в инструкции по эксплуатации прибора.

От водопровода с холодной водой прокладывается трубка до места подключения к холодильнику

Вытяжка для кухни

Какой мощности нужная вытяжка для кухни

Формула расчёта производительности вытяжки: Для расчёта мощности вытяжки, кроме размерных параметров кухни, используют такие величины, как кратность воздухообмена, установленная санитарными нормами, равная 12. Это значит, что  за час весь воздух на кухне должен обновиться 12 раз дополнительный коэффициент 1,3, который вводится для учёта потери производительности вытяжки за счёт этажности здания, загрязненности вентиляционной шахты, длины и изогнутости воздуховода и прочих факторов. Производительность вытяжки = высота*ширина*длина кухни*12*1,3 Если у кухни размеры ширина 4 м, длина 3 м, высота 2,5 м, то необходимая мощность вытяжки будет следующей: 4 *3 *2.5 *12*1.3=468 м.куб/час.

Рис. 1. Лень считать, полезная табличка для расчёта минимальной производительности кухонной вытяжки

Чем выше мощность вытяжки, тем быстрее будет обновляться воздух на
кухне и тем комфортнее Вам будет готовить.

Какую вытяжку выбрать для квартиры студия

В кухне, совмещенной с гостиной, следует отдать предпочтение вытяжке,
которая работает в режиме фильтрации или рециркуляции.

Дело в том, что если установить обычную вытяжку, подключенную к вентиляционному каналу, то какой бы мощной она ни была, пропускная способность вентиляционных каналов в большинстве домов равна 150–180 кубическим метрам воздуха в час.

Между тем даже для малогабаритной студии в хрущевке вам понадобится вытяжка мощностью не менее 400–600 кубических метров.

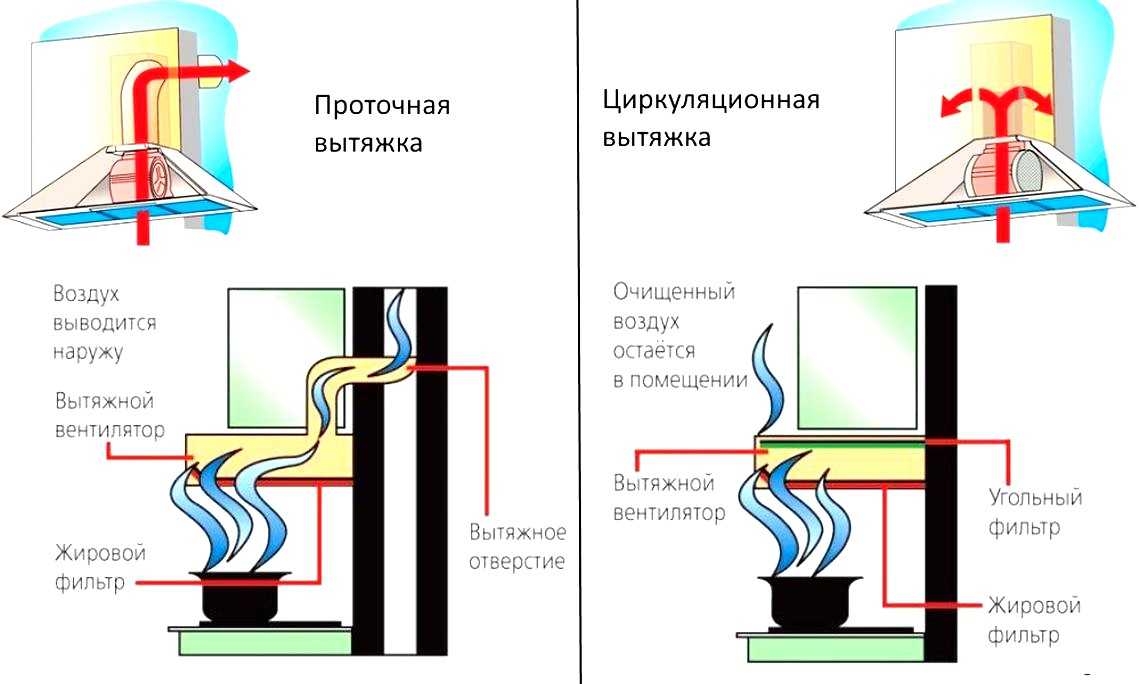

Чем отличается рециркуляционная вытяжка от проточной: Вытяжка рециркуляционного типа отличаются от проточных тем, что не имеют выводной трубы для вывода загрязненного воздуха в вентиляционную шахту, воздух возвращается обратно на кухню через угольные фильтры. Рис. 2. Отличие рециркуляционной вытяжки от проточной

Какой должен быть размер вытяжки

Размер вытяжки подбирается исходя из размеров плиты. При этом поверхность фильтра может быть чуть больше варочной поверхности, но никак не меньше.

От конфорок до вытяжки должно быть не менее 60 сантиметров для электрических и не менее 75 сантиметров для газовых плит.

Выбирайте максимально бесшумную вытяжку

Общие выводы

Установка кухонных розеток требует дополнительных расчетов и наличия готового плана помещения, на котором указано где будут находиться хотя бы основные приборы и мебель. Это подскажет, как сделать правильную расстановку блоков розеток, а предполагаемая мощность приборов подскажет к каким из них надо тянуть отдельный провод, а какие можно посадить на одну линию.

Размещение розеток практически ничем не ограничено – нельзя размещать их ближе чем в полуметре от газовой трубы и 60 сантиметров от раковины. Из соображений безопасности не стоит размещать розетки ниже чем 15 см от поверхности пола.

В общем, на кухне в этом вопросе предоставляется практически неограниченная свобода действий, если правильно рассчитать проводку.
