Простые и понятные рекомендации, как сделать паяльную станцию своими руками

Паяльник на базе энергосберегающей лампы

Домашние умельцы разработали еще одну схему создания импульсного паяльника — из энергосберегающей лампы. Сама лампа в конструкцию не входит, потребуются ее комплектующие.

Схема для сборки паяльника на базе энергосберегающей лампы

Перечень необходимых узлов и материалов:

  • Преобразователь (или балласт) от люминесцентного светильника.
  • Трансформатор с 220 вольт на любое низкое напряжение.
  • Медная проволока толщиной 2-3 миллиметра.
  • Крепеж.
  • Провода.
  • Сетевой шнур с вилкой.

В схему балласта от люминесцентного светильника вмешиваться не следует, она будет работать «как есть». Стабильность работы устройства и его безопасность обеспечивается средствами электронной схемы — терморезистор защитит от перегрева, а предохранитель — от короткого замыкания.

Первичная обмотка рабочего трансформатора подключается к выходным контактам балласта

Рабочий трасформатор следует намотать на любом доступном ферритовом кольце. Первичная обмотка содержит 10-120 витков прбода толщиной 0,5 мм.

Устройство электропаяльника

Вторичная- это один виток толстой медной проволоки сечением 3-3,5 мм2 К ней на болтовых или цанговых зажимах крепится жало из V- образного куска медной проволоки диаметром 1,5-2 мм.

Рукоятка и корпус выполняется из любого доступного материала.

Сборка пошагово на Arduino c ATmega

Паяльная станция на atmega8 не обязательно включает данную модель этого микроконтроллера, это могут быть его разные версии (ATmega328p, 168). Описываемая МК — это база для Arduino UNO — чрезвычайно популярного инструмента программирования электронной начинки паяльных станций, роботов, радиоуправляемых машинок, подобных самоделок, сигнализаций, световой индикации и пр.

Потребуется дисплей на протоколе (интерфейс) I²С и несколько шт. энкодеров:

Вкл./выкл. осуществляется энкодером, после выкл. в памяти МК хранится последнее значение t° паяльника и фена, оборотов кулера. После выкл. на дисплее первого отображается температура, вплоть до остывания до +50° С. Если деактивирован фен, то крыльчатка охлаждает его до +50° C в бесшумном режиме на оборотах в 10 %.

Следующий элемент — БП на 24 В и 2–3 А выходного тока и преобразователь. Их можно сделать самому, если есть опыт и желание паять микросхемы, подбирать элементы, но также можно купить недорого на том же Алиэкспресс. Это изделие именно для подобных сборок, без корпуса — сама основная функциональная начинка. Цена более чем приемлемая. То же относится и к преобразователю DC-DC на LM2596S — его подключаем к БП и настраиваем подстроечным резистором 5 В.

Паяльник и фен продаются как комплектующие

Важно покупать изделия именно на термопаре, а не на резисторе, иначе схему и прошивку придется дорабатывать. В нашем примере оснащение может комплектоваться паяльниками от модельной линейки установок 852D +, 853D, 878AD… и фенами — от 858, 878D, 858D…

Для подключения их к корпусу — разъемы GX16-5 и GX16-8. Приобретен также комплект из 5 жал.

Корпус из металла может создавать помехи, желательно использовать пластиковые коробы. Для данной части можно применять распаячную коробку средних размеров.

Схема и платы

В нашем примере схема и печатная плата контроллера ATMEGA 168, которую мы взяли из популярного примера в сети, доработана (представлена ниже). Отличия от оригинала: подключение дисплея, заменены переменные резисторы и кнопки вкл./выкл. на энкодеры, а также убран стабилизатор на 12 В (фен у нас на 24 В) и на 5 В (заменен на DC-DC преобразователь).

Плата создана стандартным способом — ЛУТом (сплав розе в лимонной кислоте). Симистор на компактном радиаторе. Силовые мосфеты без него, так как нагрев там слабый, переменные резисторы многооборотные. Микроконтроллер подключен классически.

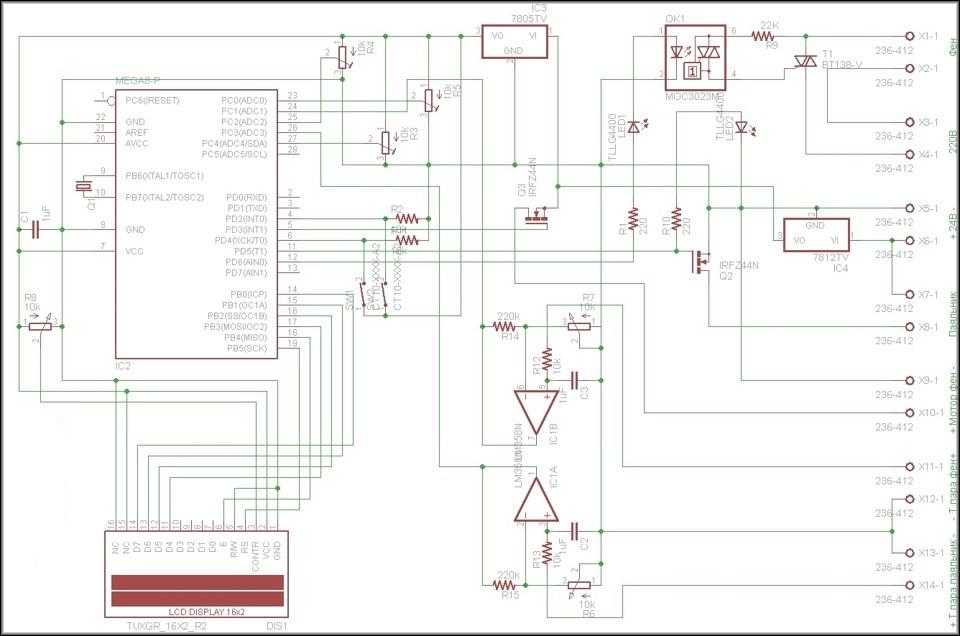

Ниже оригинальная схема, там же список элементов, которые используем и в нашем примере, учитывая сделанные модификации:

Прошивку микроконтроллера делали через Arduino UNO:

Финишный этап: собираем все в единый модуль, настраиваем t° паяльника и фена, для определения значений можно использовать термопару мультиметра. Контрастность дисплея выставляем переменным резистором на переходнике его платы.

Общие характеристики и принцип работы паяльной станции

Внешний вид промышленной воздушной паяльной станции: 1 – блок управления, 2 − паяльник, 3 – фен, 4 − ручка для переноски, 5 – регуляторы температуры для фена и нагревателя

Анатомия паяльной станции достаточно проста и максимально отвечает необходимым условиям: аккуратная, «умная» пайка элементов. Сердце прибора − блок питания, внутри которого находится трансформатор, выдающий напряжение двух вариантов 12 или 24 Вольта. Без этого элемента все системы станции были бы бесполезны. Трансформатор отвечает за регулировку температуры. Блок питания снабжён терморегулятором и специальными кнопками запуска прибора.

С помощью блока управления также может быть реализована функция запоминания температуры и программирования кнопок. Мастера «прокачивают» прибор, используя процессор, благодаря которому появляется возможность измерять температуру в ходе пайки.

Вариация самодельного паяльника для микросхем

Разберём особенности работы термовоздушной паяльной станции: поток воздуха с помощью специальных спиралевидных или керамических элементов (они находятся прямо внутри трубки термофена) нагревается, а затем через специальные насадки направляется в точку пайки. Такая система позволяет нагреть необходимую поверхность равномерно, исключив точечную деформацию.

В качестве ещё одного дополнительного элемента может выступать специальный инфракрасный нагреватель. Принцип его похож на работу термофена, он нагревает не место стыка, а определённую площадь. Однако, в отличие от термофена, здесь отсутствует поток тёплого воздуха. Профессиональные паяльные станции могут оборудоваться специальными сопутствующими инструментами, оловоотсосами и вакуумными пинцетами.

Распаиваем разъёмы:

Отламываем от гребенчатого разъёма необходимое количество штырьков, вставляем в посадочное место, с нужной стороны, и производим пайку. Если гребёнка длинная то для начала можно припаять разъём первой ножки и последней, а затем паять промежуточные. Если у вас произошло замыкание соседних ножек, то макаем жало в канифоль как можно больше , затем греем место замыкания, но не более 2-3 секунд, плату держим под углом, чтобы лишний припой мог стечь, и аккуратно стряхиваем всю плату вниз одновременно убирая жало паяльника тоже вниз. Т.е. таким образом шаг за шагом избавляемся от лишнего припоя.

Шаг 7. Программируем Ардуино

Подключите коммутационную плату к Arduino и подключите её к компьютеру. Откройте диспетчер устройств и наблюдайте за com-портом конвертера usb — ttl. В Arduino IDE выберите com-порт и плату правильно. Теперь здесь начинается сложная часть.

Если ваша плата FTDI имеет вывод DTR и она подключена для сброса, просто сохраните программу и загрузите ее в Arduino как обычно. Ошибки не будет. Но если у вас нет пина DTR, как у нас, то, прежде чем нажать кнопку загрузки, удерживайте кнопку сброса на плате, а затем нажмите кнопку загрузки. Удерживайте кнопку до тех пор, пока программа не скомпилируется, когда IDE говорит «загрузка», затем отпустите переключатель сброса. Затем код будет загружен.

Шаг 4. Создаем печатную плату

Как только схема завершена, пришло время сделать печатную плату. Мы использовали веб-сайт JLCPCB (ссылка), чтобы сделать печатную плату. Эти ребята являются одними из лучших в производстве печатных плат в последние дни.

После завершения проектирования схемы преобразуйте ее в печатную плату и спроектируйте печатную плату на веб-сайте easyEDA (ссылка). Будьте терпеливы. Ошибка на этом шаге испортит вашу печатную плату. Проверьте несколько раз перед генерацией файла gerber. Вы также можете проверить 3d модель вашей платы здесь. Нажмите на создание файла gerber и оттуда вы можете напрямую заказать эту плату через JLCPCB. Загрузите файлы gerber, выберите правильную спецификацию, ничего не меняйте в этом разделе. Оставьте как есть. Это достаточно хорошие настройки для старта. Разместите заказ. Вы получите его через 1-2 недели.
