Способ №1- Использование коннекторов
Проще всего последовательно соединить два отрезка одноцветной либо RGB ленты с помощью специальных коннекторов. Все достаточно просто – нужно подготовить контакты и защелкнуть их в специальный соединитель. Чтобы вам было понятно, как правильно выполнить соединение, предоставляем пошаговую инструкцию:
- Если в этом есть необходимость, отрезаем нужный кусок LED полосы. Резать светодиодную ленту нужно в специальных местах, как показано на фото ниже:
- Далее, если контакты в силиконе, нужно аккуратно удалить его. Чтобы не повредить контакты рекомендуется сделать перпендикулярный надрез в подходящем месте и отслоить силикон с торца.
- Соблюдая полярность нужно положить два отрезка в коннектор и соединить светодиодные ленты между собой.
Рекомендуем просмотреть видео инструкцию по использованию соединителей:
Быстрое скрепление отрезков
Обращаем ваше внимание на то, что с помощью специальных угловых соединителей можно даже скрепить несколько отрезков в один большой под прямым углом или же 45 градусов. Это очень удобно, особенно когда есть необходимость сделать подсветку на углах, к примеру, по периметру потолка
На сегодняшний день в продаже можно найти следующие виды коннекторов:
Также хотелось бы отметить важный нюанс – не забывайте, что если вы хотите последовательно соединить отрезки в полосу более 5 метров, нужно учитывать мощность блока питания и целесообразность такой идеи. Рекомендуем изначально ознакомиться со схемами подключения светодиодной ленты, чтобы в дальнейшем у вас не возникли проблемы в работе подсветки.
В каких ситуациях нужно соединять ленту
Особых сложностей в процессе монтажа любой ленты нет, возникают проблем, когда что-то идет не по плану. Разберем несколько основных ситуаций, почему нужно соединять ленты.
Изначально хочется вспомнить светодиодную ленту на 220 Вольт. Она своеобразна, если перегорает хотя бы один светодиод, заменять нужно целый метр.
При установке любой подсветки в доме может оказаться, что ленты слишком мало, или был отрезан слишком большой участок, бывает, когда она попросту повреждается. Добавление нового участка полностью решит эту ситуацию. Узнайте о том, как установить светодиодную ленту на потолок.
Способы соединения лент
Для соединения светодиодных лент используют коннектор или пайку. Не каждый знаком с этими способами, поэтому следует разобраться, как соединить ленту коннектором, а как при помощи пайки. На самом деле соединить ленту коннектором совсем не сложно, для этого требуется просто купить его в магазине или на рынке.
Чтобы соединить две ленты между собой понадобятся только ножницы и коннектор. Сам процесс соединения светодиодных лент без пайки состоит их следующих этапов и не потребует много времени:
- сначала нужно узнать, количество контактов на ленте, их может быть три или четыре. Значит, коннектор должен иметь четыре гнезда.
- для подготовки ленты достаточно аккуратно снять с неё покрытие, чтобы не повредить контакты.
- затем конец одной ленты соединяем с коннекторными гнездами другой, и надежно фиксируем.
- точно так поступаем и с другой лентой.
- обязательно проверьте соблюдение полярности. Все необходимые отметки и обозначения есть на поверхности ленты.
- в конце процесса закрываем крышку.
Тут же возникает вопрос, а как соединить светодиодную ленту под углом, если необходима подсветка на углах потолка или других поверхностях? Для этого стоит воспользоваться специальными угловыми коннекторами, которые помогут легко соединить ленту под прямым углом (90 градусов).
Заранее ознакомьтесь с инструкцией, как правильно при помощи пайки соединять светодиодные ленты. Этот способ выполняется в таком порядке:
- лента разрезается, для удобства соединения с проводов снимается изоляция,
- чистый (без гари) паяльник нагреваем до 300 град., но не доводите до появления красноты,
- на ленту наносится капелька канифоли, к ней подносится нужный проводок, и так с остальными проводами. Обязательно придерживайте провода, чтобы канифоль остыла,
- зачищаем место пайки от нагара.
При соединении проводов соблюдайте полюсность и не перегревайте паяльник.

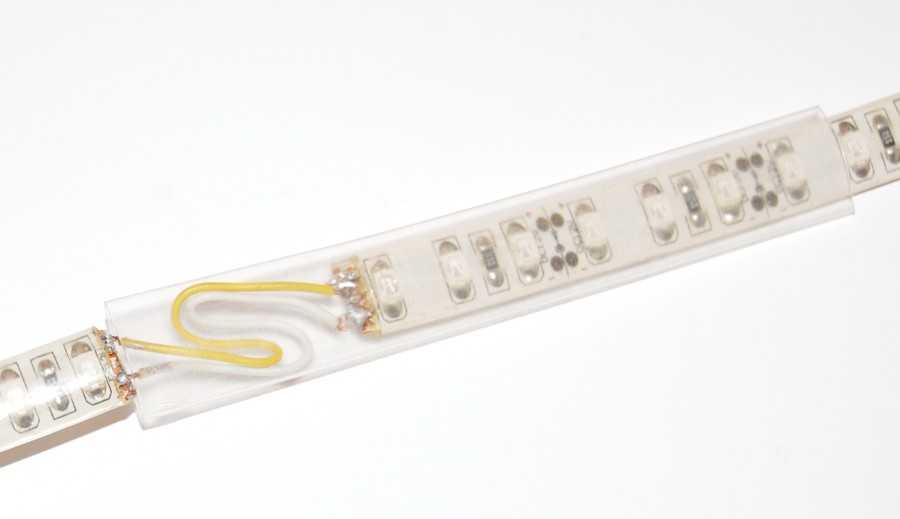

Способ №2 – Паяльником
Если же вам нужно соединить два куска светодиодной ленты, а под рукой нет специальных коннекторов, можно спаять отрезки. Для этого вы должны в первую очередь уметь правильно паять провода. Инструкция по соединению LED либо RGB ленты пайкой выглядит следующим образом:
- Подготовьте светодиодные полоски для соединения, а именно – зачистите контакты и обезжирьте поверхность.
- Зачистите концы проводов примерно на 10 мм. Кстати, для того, чтобы спаять отрезки, можно использовать шнур ШВВП.
- Почистите паяльник и включите его.
- Выполните лужение жил и обработайте специальной кислотой контакты на ленте.
- Капните на контакты припоем.
- Прижмите луженые провода к месту соединения и немного прогрейте паяльником.
- Заизолируйте пайку клеевым пистолетом либо хотя бы изолентой. Также можно использовать термоусадочную трубку.
Вот таким способом можно последовательно соединить два куска светодиодной ленты с помощью пайки. В этом случае также можно спаять отрезки и разместить их под углом 90 градусов и меньше/больше. Важный момент – паяльником прогревать контакты нужно очень быстро, при этом температура не должна превышать 300 градусов, чтобы не прожечь проводник.
Напоследок рекомендуем ознакомиться с инструкцией по соединению изделий пайкой:
Вот и все, что хотелось рассказать вам о том, как соединить светодиодную ленту между собой коннекторами и пайкой. Надеемся наши советы помогли разобраться в этом вопросе!
Будет интересно прочитать:
- Как сделать паяльник из подручных материалов
- Как соединить провода в распределительной коробке
- Как сделать подсветку кровати
Используем коннекторы
Коннекторы — это пластиковые элементы, представляющие собой зажимы с контактами внутри. Выпускаются специальные разновидности, соответствующие ширине и прочим особенностям все видов ЛЕД лент. Работа с ними дает возможность подключить светодиодную ленту без пайки. Процедура проста и не занимает много времени. Для того, чтобы произвести соединение, необходимо сначала подготовить контакты. Многие светильники имеют защитный силиконовый слой, который надо аккуратно удалить
Для этого ленту в нужном месте осторожно надрезают острым лезвием, а затем отслаивают защитный слой по направлению от торца к месту надреза
Важно сохранить подложку в целости и не разрушить медные токопроводящие дорожки
Соединитель представляет собой род защелки с контактами на внутренней поверхности. Порядок действий:
- подготовленный к соединению конец светодиодной
ленты вставляют в специальное гнездо так, чтобы ее контактные площадки
оказались совмещены с медными пластинками коннектора; - пластинки на ленте подсовывают под металлические
«усики» соединительного элемента; - верхнюю крышку защелкивают, плотно прижимая
контакты между собой. Это делается быстро и обеспечивает достаточно надежное
соединение.
Существуют две разновидности
коннекторов:
- проводные
- беспроводные
Рассмотрим их внимательнее.
Проводной коннектор
Проводные (их иначе называют гибкими) коннекторы используются в участках, требующих изгиба светодиодной ленты. Они позволяют получить небольшой зазор в светящейся полосе, благодаря которому можно сделать рисунок в виде параллельных линий или установить подсветку на поверхностях сложной формы. Внешне проводные коннекторы представляют собой два соединительных элемента, связанные между собой проводами длиной 20 см. существуют два вида гибких коннекторов:
- двусторонние (соединительные);
- односторонние (выводные).
Первые (соединительные) используются для прямого соединения между собой отдельных участков светодиодной ленты в местах перехода плоскостей, точках изгиба или поворота опорных конструкций. Вторые (выводные) применяются для подключения светильника к источникам питания.
Коннектор беспроводной для соединения встык
Беспроводные коннекторы используются там, где необходимо обеспечить минимальный зазор между участками. Внешне они напоминают клипсы, изготовленные так, чтобы можно было с противоположных сторон вставить контактные площадки ленты с минимальным зазором. Размер этих элементов рассчитан таким образом, что соединенные куски выглядят практически единым целым. Существует два вида беспроводных коннекторов:
- прямой. Используется для увеличения длины подсветки
(например, для соединения встык нескольких отдельных кусков); - угловой. Этот тип соединителя позволяет изменить
направление светильника при изменении опорной плоскости. Как правило,
производится поворот на 90°.
Существуют также коннекторы для
одноцветных и RGB
конструкций, обладающие разным количеством контактов (соответственно, 2 и 4
штуки в одном корпусе). Принцип действия беспроводных коннекторов ничем не
отличается от гибких элементов, а порядок подключения соединения полностью аналогичен способу
использования проводных соединителей.
Схемы подключения светодиодной подсветки
Основные правила соединения элементов подсветки в схему и монтажа:
соблюдайте полярность;
питайте через блок питания с напряжением 12 или 24 В в соответствии с типом ленты и маркировкой, размещая его как можно ближе к ленте (максимальное удаление — 10 м);
ленту не стоит круто изгибать, перекручивать
Лучше разрезать и выполнить угол пайкой (с осторожностью, заизолировав затем токопроводящие дорожки термоусадочной трубкой) или специальным коннектором. Пайка, по мнению мастеров, обеспечивает контакт без электрических потерь;
чем меньше соединений и чем толще сечение провода, тем меньше потерь электрического тока;
ленту высокой мощности лучше монтировать в профиль (короб);
отрезки лент длиннее 5 м соединять только параллельно;
блок питания располагайте в вентилируемом месте, защищая его от перегрева.
Места, в которых светодиодную ленту можно разрезать, обычно показаны на самом изделии.
Ниже приведены основные схемы соединения для монохромных и RGB-лент.

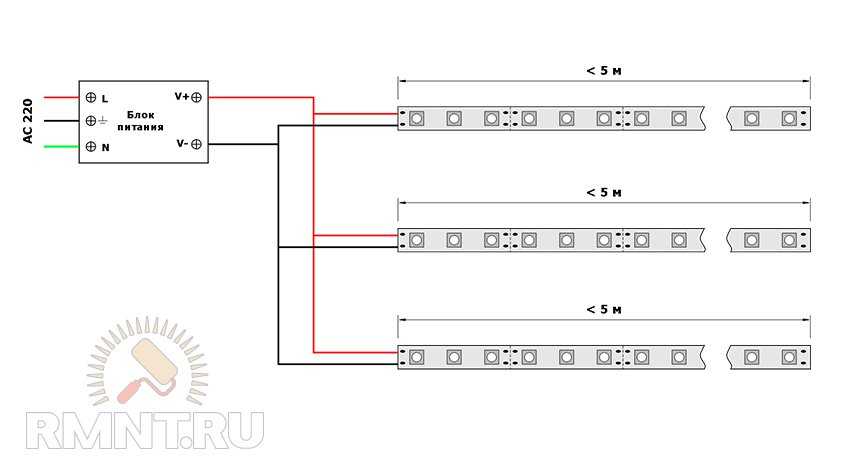

Схема прямого подключения светодиодной ленты. Несоклько лент подключаются параллельно к одному источнику тока
Подключение светодиодной ленты с использованием диммера для регулировки яркости

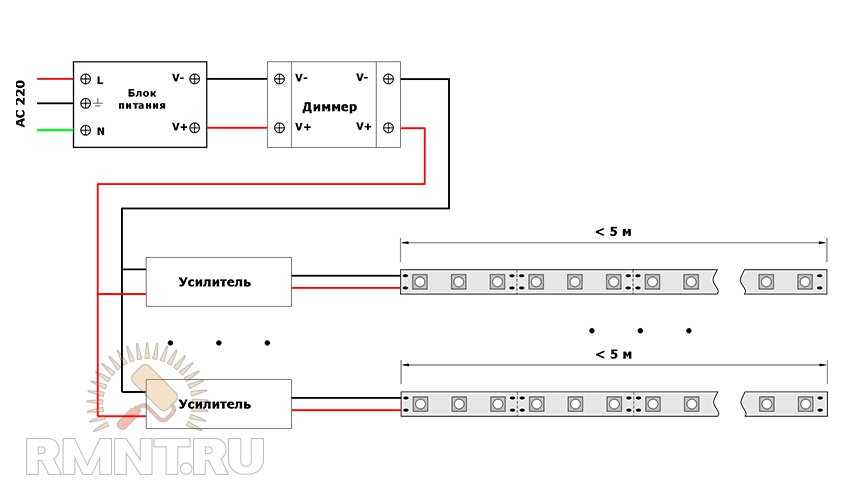

Несоклько светодиодных лент, включенные с использованием диммера или ШИМ-контроллера, должны подключаться с помощью усилителя

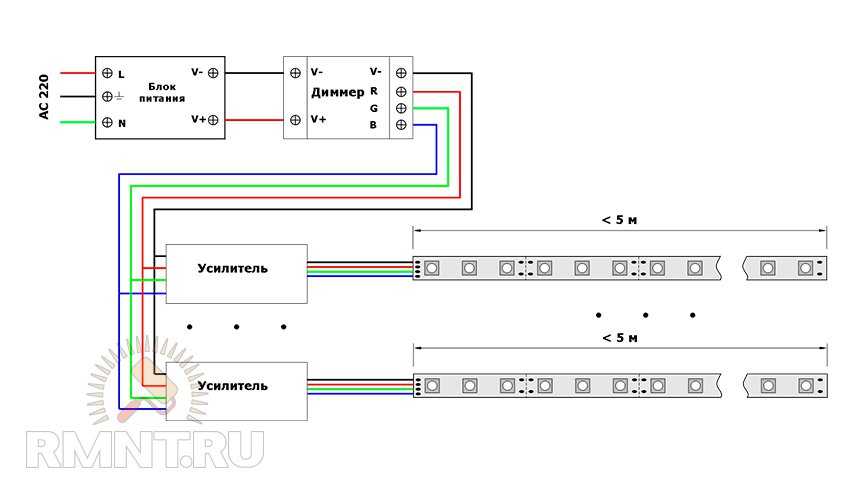

Схема подключения светодиодных лент RGB

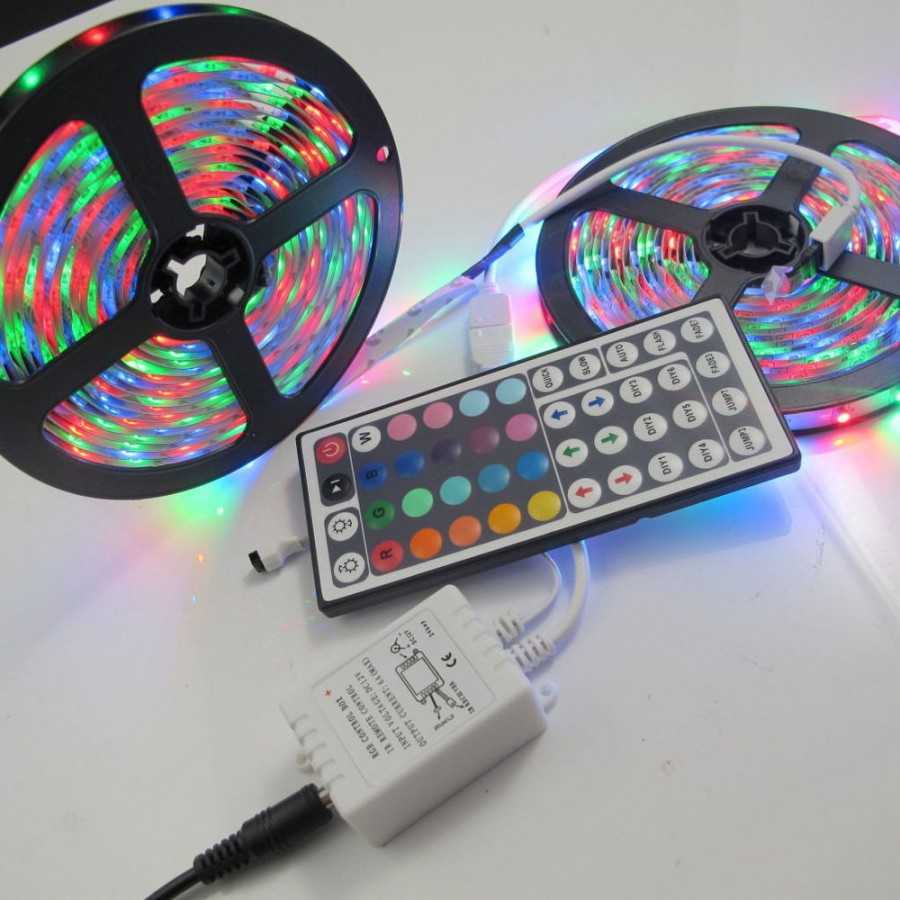

RGB-ленты подключают к контроллеру четырьмя проводами, три из которых отвечают за один из цветов, четвёртый является общим. Маркировка: R — red (красный цвет), G — green (зелёный), В — blue (голубой). Провод «V-плюс» — общий. Подключение проще всего выполнить с помощью коннектора, но можно и аккуратно припаять. Для автономного подключения контроллера и усилителя иногда в схеме соединения используют два блока питания.
Виды
Блоки питания для светодиодных лент с питанием от 12 вольт не имеют единой классификации, но все их условно можно разделить исходя из технических, конструктивных и функциональных особенностей. Рассмотрим этот момент более детально.
Вариант исполнения
Герметичный блок питания имеет сразу несколько положительных аспектов. Корпус, выполненный из качественного материала, который защищает начинку устройства от любого воздействия внешней среды.
Степень защиты от влаги и пыли
Любой промышленно выпускаемый корпус для электрического оборудования проходит тест на возможное проникновение внутрь твердых предметов и влаги по утвержденным международным стандартам. В результате устройству присваивается определенная степень защиты (сокращенно IPxx, где xx – это двузначное число), которая определяет возможные допустимые условия его эксплуатации.
- IP 20, источник питания имеющий открытый тип корпуса. Элементы схемы защищены металлическим кожухом с отверстиями диаметром не менее 12,5 мм. Электрическая схема хорошо защищена от прикосновений пальцев и крупных предметов, защита от воды и мелких предметов отсутствует.
- IP 54 блок питания для светодиодной ленты на 12 В с частичной герметизацией. Имеет полную защиту от контакта с предметами и частично с пылью. Брызги воды любой направленности не способны проникнуть внутрь устройства.
- IP67 или IP68. Изделия в герметичном корпусе с полной защитой от пыли. В первом варианте допускается кратковременное погружение в воду, во втором устройство может длительно работать под водой. Обычно применяются в подсветке с помощью светодиодных лент на улице.
Особенности схемотехники БП
По принципу действия все блоки питания делятся на 3 вида: линейные, импульсные и бестрансформаторные (ниже представлено по одному варианту их схем). БП линейного типа, как изобретение прошлого века, активно применялись до появления импульсных источников питания. Их схема предельно проста: понижающий трансформатор, выпрямитель, фильтр и интегральный стабилизатор.
Импульсный блок питания для светоизлучающей LED-ленты на 12 В схемотехнически немного сложнее, но выгодно отличается высоким КПД, малым весом и компактными размерами.
Блоки бестрансформаторного типа – практически не применяются для питания светодиодных лент. В них сетевое напряжение 220 В понижается с помощью RC-цепочки с дальнейшей стабилизацией.
Дополнительные функции
Сегодня на рынке можно встретить блоки питания с самыми разнообразными дополнительными функциями: от простого индикатора напряжения на светодиоде, до дистанционного управления напряжением. В одних случаях дополнения могут быть очень кстати, в других – совершенно бесполезны. Перед выбором изделия рекомендуется четко определиться с требованиями и функциями изделия.
