Как выбрать автоматический выключатель для дома и квартиры

Установка вводного автомата по принципу «Поставлю побольше, чтобы побольше мощности было»

Мы уже говорили про данную логику, вернее про ее ошибочность. Хочется выделить этот пункт отдельно, поскольку мы очень часто встречаем следующее заблуждение: «Я поставлю вводной автомат побольше, чтобы у меня было побольше мощности на квартиру и чтобы реже «выбивало»

Что тут важно сказать?

Для начала, не стоит думать, что электричество бесконечно:) Если бы все было так, то каждый бы в квартире ставил бы вводный автомат на 1000 ампер и никто больше ни о чем не думал. На каждую квартиру выделена определенная мощность. И данное значение ограничено автоматом, который стоит в щитке подъезда/этажа. Это означает, что выше этого значения мощность Вы все равно не получите

Вторым фактором, который нужно взять во внимание, является сечение вводного кабеля — автомат должен быть подобран именно под кабель, а не под ваши потребности. По этой причине можно взять простую логику — подбирайте вводной автомат на одну ступень ниже, чем автомат в общем щитке

Если у Вас на ввод в квартиру стоит автомат 32 ампера, устанавливайте вводной автомат в своем боксе на 25 ампер. В этом случае, при скачках первым будет отключаться автомат в Вашем боксе — не придется долго ждать и платить за вызов электриков:)

А вообще, будьте очень внимательны с электрикой. Ведь это, в первую очередь, Ваша безопасность!

Типы автоматических выключателей

Автоматические выключатели есть разных типов, в зависимости от конструкции корпуса.

Модульные автоматы

При выборе автоматов до 40 ампер широко применяются устройства, устанавливаемые на DIN-рейку. Каждый полюс – это отдельный модуль, шириной 1,75 см, поэтому такие приборы носят название модульных. Крепится такая аппаратура при помощи защёлки на основании.

Справка. DIN-рейка – металлическая, реже пластиковая полоса шириной 35 мм. Эта полоса крепится на основании, а на неё при помощи пружинных креплений устанавливается аппаратура.

Установка автомата на DIN-рейку

Эти автоматические выключатели, кроме тока, характеризуются буквами “B”, “C” и “D”, показывающими дополнительные параметры:

• Тип В. Отключается за 5-20 секунд при токе срабатывания 3-5 Iном. Применяется в бытовых сетях;
• Тип С. Время срабатывания – 1-10 секунд при токе 5-10 Iном. Применяется во всех областях, но чаще всего для дома – много ложных срабатываний при запуске электродвигателей;
• Тип D. Отключается за 1-10 секунд при токе 10-14 Iном. Используются на производстве.

Такие устройства выпускаются для тока до 100А, но в этих цепях более надёжно работают приборы в литом корпусе.

Литые выключатели

Выполнены в корпусе из двух литых половин – крышки и основания. Имеют необходимый минимум функций и отличаются большей надёжностью в работе, чем модульные устройства. Выпускаются для тока до 1600А.

Воздушные электрические автоматы

Эти приборы имеют от 2 до 4 полюсов и рассчитаны на ток до 6,3 кА. Используются в установках высокой мощности и в качестве выходных в цепях 0,4кВ трансформаторных подстанций.

Какой фирмы выключатель лучше выбирать?

Как мы уже говорили, не стоит приобретать дешевые защитные устройства от непонятного производителя, поскольку от качества этих аппаратов напрямую зависит безопасность людей и имущества.

Если говорить о конкретных фирмах, можем посоветовать устройства Schneider Electric, ABB и Legrand, которые при номинале 16 А в настоящее время стоят от 120 до 230 рублей. Есть и более простые и бюджетные варианты аналогичного номинала, цена которых на сегодняшний день не превышает 50 рублей – EKF и IEK.

Все АВ предусматривают определенное число срабатываний. Пользоваться защитными устройствами в качестве выключателей нагрузки нежелательно – это приводит к изнашиванию механизма и подгоранию контактов. В соответствии с требованиями ПУЭ нагрузка должна коммутироваться посредством реле или контакторов.

Очень важно не ошибиться при определении необходимого количества защитных устройств. Как правило, в первую очередь устанавливается вводный автомат

Другими пакетниками защищают осветительные линии, розетки, а также мощные электроприборы, не имеющие встроенной защиты.

На АВ производства разных фирм кабели подключаются и крепятся по-разному. Поэтому, если необходимо заменить автоматы в щитке, вместо них лучше ставить аналогичные изделия.

Обзор автоматических выключателей «Hager» на следующем видео:

Расчет количества автоматов

Как рассчитать автомат на одну линию, было рассмотрено выше. Произведем расчет автоматических выключателей на 1 комнатную квартиру.

На ниже приведенном рисунке представлена типовая схема защиты электропроводки однокомнатной квартиры:

Из нее следует, что используется индивидуальная защита линий, которые питают конечных потребителей:

• Установлены два АВ, которые защищают линии освещения в коридоре и комнате, а второе обеспечивает отключение освещения в туалете, ванной и на кухне при аварийной ситуации.
• Розетки защищены не только АВ, но и дополнительной защитой на УЗО. Она предохраняет человека от случайного прикосновения к токоведущим частям электропроводки.
• Аналогично построена защита розеток и стиральной машины.
• Выделен отдельный автомат для отключения для электрической плиты.

Все приборы смонтированы в электрощите. Часто его монтируют в прихожей, а на площадке устанавливается электросчетчик и вводной АВ.

На 2 комнатную квартиру требуется большее количество автоматов. Что видно из схемы, которая приведена ниже.

В щите монтируются шесть автоматов, обеспечивающих отключения линий при коротком замыкании или перегрузках:

• один АВ предохраняет линию освещения коридора и обеих комнат;
• второй установлен на освещение кухни, туалета и ванной;
• отдельно защищается линия, которая питает бойлер;
• следующий автомат обеспечивает защиту розеток коридора, комнаты 1, комнаты 2, туалета и кухни.

Таким образом, если произойдет неисправность на одной из линий, ее легко можно будет локализовать и произвести ремонт.

Аналогичным образом производится расчет количества автоматов защиты на 3-х комнатную квартиру или на 4 комнаты. При этом следует подбирать электрощит, учитывая количество модулей в боксе.

На рисунке вверху приведен монтаж автоматов защиты в электрощите современной квартиры.

Перед автоматами защиты монтируется вводной автомат. Он предохраняет электропроводку всего дома. Как правило, номинал вводного автомата указан в договоре на электроснабжение и менять на больший номинал без соответствующего разрешения нельзя (в любом случае он опломбирован). Вводной автоматический выключатель должен монтироваться до счетчика, т.е. защищать не только электропроводку всего дома или квартиры, но и прибор учета.

Пример показан на нижеприведенном рисунке:

Проектируя электропроводку на двухэтажный дом, предполагают установку щитков на каждом этаже. При этом по ПУЭ (глава 1.2. п. 1.2. 11) рекомендуется устанавливать резервные защитные АВ и закладывать возможность развития энергосистем.

Однако, количество резервных автоматов или автоматов в электрощите в целом никаким документом не регламентируется. Но при проектировании рекомендуется устанавливать дополнительные автоматы в количестве 10%.

Также, если в щите по норме установлено менее 10 автоматов, то монтируется дополнительно один резервный.

Какие еще параметры важны при выборе

Количество полюсов

Для простоты восприятия, вынесем за скобки трехфазные выключатели. Выбираем между 1 и 2 полюсными конструкциями. С точки зрения Правил устройства электроустановок (ПУЭ), разницы нет. Но те же правила подразумевают качественную организацию заземления или зануления. А если возникнет проблема с появлением фазы на нуле (к сожалению, в старом жилом фонде это реально), то лучше будет полностью отключить вашу квартиру от линий электропередач. Поэтому, если вы можете выбрать какой вводной автомат устанавливать — возьмите двухполюсный.

Время — токовая характеристика

Существуют разные типы кривых времятоковых характеристик, обозначаются они латинскими буквами: A, B, C, D… Начиная с A и далее происходит постепенное загрубление чувствительности устройства. Например, тип «B» означает срабатывание электромагнитного расцепителя при 3–4 кратном превышении тока, тип «C» при 5–7 кратном, «D» при 10-ти кратном. Тепловой расцепитель будет срабатывать одинаковым образом у разных типов времятоковых характеристик.

Более точные данные всегда необходимо получать из документации производителя на каждое конкретное изделие, например, для вводных автоматов BA47-29 характеристики срабатывания следующие:

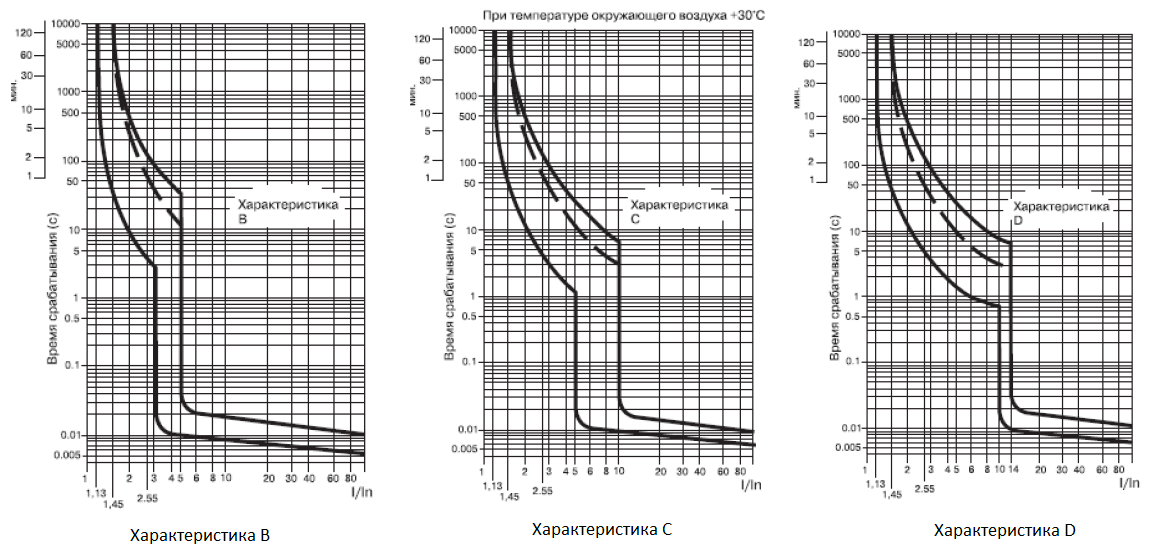

Пример графиков для BA47-29 с характеристиками (типами) B, C, D приведены ниже на картинке, зависимости для других типов можно найти на официальных сайтах производителей. Выбор того или иного типа обусловлен видом подключаемой нагрузки, а точнее ее способностью потреблять ток скачкообразно. Например, у двигателей пусковой ток превышает номинальный в несколько раз, и в зависимости от их разновидностей могут применяться устройства типа «C» или «D». Тип «B» рекомендован при нагрузках, не имеющих значительных пусковых токов.

Также, использование типов с уменьшенной чувствительностью срабатывания имеет смысл для увеличения вероятности срабатывания нижестоящих групп автоматических выключателей.

Номинальный ток

Основная характеристика, по которой и происходит, в основном, выбор устройства. Тем не менее, как мы убедились в предыдущем разделе, необходимо учитывать и времятоковую характеристику, так как реальный ток срабатывания зависит одновременно как от номинального тока, так и от типа характеристики. В ранее приведенных таблицах номинальный ток обозначен как In. Теоретически, при отсутствии пусковых токов, нагрузка, потребляющая ток, равный номинальному не должна приводить к срабатыванию (отключению) устройства.

Способ крепления

На сегодняшний день, альтернативы нет. Это выключатели, которые устанавливаются на DIN рейку. Никакого прямого прикручивания на стену или корпус щитка. Только монтаж на DIN фиксаторы. Однако, при использовании специальных аксессуаров возможны и другие типы крепления.

Прибор может быть в отдельном корпусе, или установлен в общий щит — это неважно. Главное, обеспечить свободный доступ для владельца

Важный момент: опломбировка вводного автомата. Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения). Можно установить заглушки на отверстия для затяжки винтов на контактах.Или просто поставить пломбы на крышки, закрывающие контактные группы.Главное, чтобы после опломбирования можно было беспрепятственно включать и выключать энергоснабжения.

Недопустимые ошибки при покупке

Существует несколько ошибок, которые могут допустить электрики-новички при выборе автоматического выключателя по силе тока и нагрузке. Если Вы неправильно выберите защитную автоматику, даже немного «промахнувшись» с номиналом, это может повлечь за собой множество неблагоприятных последствий: срабатывание автомата при включении электроприбора, электропроводка не выдержит токовые нагрузки, срок службы выключателя быстро сократиться и т.д.

Первое и самое важное, что вы должны знать — во время заключения договора новые абоненты заказывают энергетическую мощность своего присоединения. От этого технический отдел производит расчет и выбирает в каком месте будет происходить подключение и сможет ли оборудование, линии, ТП выдержать нагрузку

Также по заявленной мощности рассчитывается сечение кабеля и номинал защитного автомата. Для квартирных абонентов недопустимо самовольное увеличение нагрузки на ввод без его модернизации, поскольку по проекту уже заявлена мощность и проложен питающей кабель. В общем номинал вводного автомата выбираете не вы, а технический отдел. Если в итоге вы захотите выбрать более мощный автоматический выключатель, все должно согласовываться.
Всегда ориентируйтесь не на мощность бытовой техники, а на электропроводку. Не стоит осуществлять выбор автомата только по характеристикам электроприборов, если проводка старая. Опасность в том, что если, к примеру, для защиты электроплиты Вы выберите модель на 32А, а сечение старого алюминиевого кабеля способно выдержать только ток в 10А, то Ваша проводка не выдержит и быстро расплавиться, что станет причиной короткого замыкания в сети. Если же Вам нужно выбрать мощный коммутационный аппарат для защиты, первым делом замените электропроводку в квартире на новую, более мощную.
Если, к примеру, при расчете подходящего номинала автомата по рабочему току у Вас вышло среднее значение между двумя характеристиками – 13,9А (не 10 и не 16А), отдавайте предпочтение большему значению только в том случае, если Вы знаете, что проводка выдержит токовую нагрузку в 16А.
Для дачи и гаража лучше выбрать автоматический выключатель помощнее, т.к. здесь могут использоваться сварочный аппарат, мощный погружной насос, асинхронный двигатель и т.д. Лучше заранее предусмотреть подключение мощных потребителей, чтобы потом не переплачивать на покупке коммутационного аппарата большего номинала. Как правило, 40А вполне хватает для защиты линии в бытовых условиях применения.
Желательно подобрать всю автоматику от одного, качественного производителя. В этом случае вероятность какого-либо несоответствия сводится к минимуму.
Покупайте товар только в специализированных магазинах, а еще лучше – у официального дистрибьютора. В этом случае Вы вряд ли выберите подделку и к тому же, стоимость изделий у прямого поставщика, как правило, немного ниже, чем у посредников.

Вот и вся методика правильного выбора автомата для собственного дома, квартиры и дачи! Надеемся, что теперь Вы знаете, как выбрать автоматический выключатель по току, нагрузке и остальным, не менее важным характеристикам, а также какие ошибки не следует допускать при покупке!

Рекомендуем прочитать:

• Выбивает автомат — что делать
• Как подключить стабилизатор напряжения
• Почему срабатывает УЗО в щитке

Автоматический выключатель и его параметры

• Номинальный ток. Самая важная характеристика, от которой зависит целостность электрических проводников.
• Рабочее напряжение. Указывается рабочее напряжение (Вольт). Может выглядеть так: 230/400.

Однополюсные автоматические выключатели ставят для запитки выделенной группы.Двухполюсные автоматические выключатели обычно ставят на входе сети.

• Количество полюсов. Видно сразу. Может быть, и четыре полюса, но практически в квартире для однофазной сети применяется не более трёх (на входе). Коммутация происходит одновременно на всех контактах.
• Время-токовая характеристика. Во многом зависит от вида нагрузки активной, реактивной. Нам, бытовым пользователям, неинтересна.
• Предельный ток короткого замыкания (КЗ). Максимальное значение при котором автомат ещё сможет сработать, разомкнуть цепь, а после этого героически перегореть. Цифра указывается на корпусе в чёрной рамке. Видимо, производители люди с юмором. Для квартиры достаточно 4500 А.

Способ монтажа. Во многом зависит от исполнения АВ. Современные модели удобнее крепить на дин-рейку.

В конструкции автоматических выключателей установлен некомпенсируемый термомагнитный расцепитель. Именно на это указывает буква “С”, перед номиналом срабатывания (С32).То есть, порог срабатывания, зависит от температуры окружающего воздуха. Узнать изменения значения порога срабатывания можно из специальных таблиц. При эксплуатации автомата в условиях квартиры, этими колебаниями можно пренебречь.

Схема подключения автоматических выключателей

Типовая схема подключения АВ в однофазной сети проста. Достаточно мощный (30 А.) двухполюсный автомат устанавливается в разрыве фазы и нуля на входе, а через последовательно подключённые к нему в разрыв фазы однополюсные автоматы (16 А.), осуществляется питание групп потребителей.

Подключение трёхфазной сети аналогично. Прибор подключается в разрыв фаз, а в случае применения четырёхполюсного устройства, то в разрыв нулевого провода.

Основные неисправности автоматических выключателей

Выявить проблемные участки внутриквартирной сети, находящейся не в самом лучшем состоянии, непросто. В этом случае оптимальным способом обнаружения неисправностей является попеременная замена установленных приборов на заведомо исправные. Особенно трудно обнаружить неисправный автоматический выключатель, если причиной является заводской брак. Внешне исправный прибор начинает нестабильно работать. Нестабильность может проявляется в частых ложных отключениях, периодически возникающем звуке дребезжания.

Автоматические выключатели их производители и стоимость

Мой список не блещет оригинальностью уже традиционно на первых местах признанные лидеры по производству коммуникационной аппаратуры ABB, Legrand, Schneider Electric. На четвёртом месте поставлю отечественную компанию КЭАЗ, лучшую в номинации цена-качество.

Обзор всего каталога АВ и их стоимости займёт несколько страниц и всё равно будет необъективным. Приведу лишь примеры, показывающие разницу цен от различных производителей, на приборы имеющих одинаковые технические характеристики.

Однополюсные номиналом 16A: ABB S201 399 рублей, TDM BA47-63 113 руб. Schneider Electric Acti 9 243 руб.

Трёхполюсные номиналом 63A: ABB STOS 203 2085 руб., Legrand 1328 руб.

Автоматический выключатель какой лучше

Статистика показывает, что нет лучших или худших, количество отказов после трёх месяцев эксплуатации по всем моделям, различных производителей примерно одинаково. Всё страшное, что может произойти с АВ, случиться именно в первые месяцы работы. Хотя, жизнь полна неожиданностей.

Недопустимые ошибки при покупке

Самыми распространенными ошибками при выборе и покупке вводного автоматического выключателя являются незнание принципов его работы и выбор номинала автомата ниже или выше требуемого значения. Если выбрать автомат ниже номиналом, то возможно ложное срабатывание защиты и отключение всей квартиры из-за одного прибора. При выборе номинала выше необходимого значения, он может сработать уже после того, как изоляция проводов, либо устройства внутри электрощитка перегреются и начнут плавиться или гореть.

Также находятся «профессионалы», которые подключают вместо двухполюсника два однополюсных автомата, не зная  о том, что это нарушает требования электробезопасности и ПУЭ запрещает такое подключение.

Если есть сомнения в выборе и монтаже такого прибора, стоит обратиться к профессиональному электрику и быть спокойным за правильный выбор и безопасный монтаж.

Как выбрать автомат для электропроводки

Для того чтобы правильно выбрать автоматический выключатель, нужно прикинуть максимально допустимую токовую нагрузку сети (суммировать все приборы). Номинал автомата (цифра после буквы) не должен превышать этого значения.

Для обычной квартиры, где нет «серьезных» потребителей питания типа кондиционера, водонагревателя, подойдет автомат класса B. Такая сеть считается слабонагруженной. Ставить высоконагруженный автомат (класса D) для сети, которая питает лампочки опасно. Он не будет воспринимать скачки напряжения в ней как вредные и может пропустить даже короткое замыкание.

Слабонагруженный прибор в сети с большой нагрузкой в штатном режиме наоборот, будет срабатывать не по делу и часто.

Да, чуть не пропустили: автоматы различаются по количеству фаз (полюсов). Число полюсов автомата указывает, с каким из типов сетей он может работать.В квартиру можно также поставить один входной выключатель класса C и по одному однофазному для обеспечения отдельных участков (кухня, комната, отдельно на кондиционер, если предусмотрен). Если нет желания все усложнять, в двухкомнатной квартире можно вполне обойтись одним автоматическим выключателем B с номиналом 16.

Мы почти разобрались, как выбрать автоматический выключатель по току и мощности. Но, если учесть только нагрузку потребителей, можно нарваться на неприятности. Выбор автомата напрямую зависит от типа проводки, кабеля. На слабой проводке мощный автомат при перегрузках не справится со своими задачами

То есть всегда нужно принимать во внимание сечение провода и его пропускную способность

В домах до 2001-2003 годов с большой долей вероятности будет алюминиевая проводка в однослойной изоляции. Скорее всего, она свое уже отслужила (номинально она может выдержать 20 лет при идеальных условиях, без перегрузок). Ставить на нее новый автомат, учитывая лишь суммарную мощность потребителей, категорически не рекомендуется. Автомат часто срабатывать перестанет, а проблема перегрева останется.

Варианта, по сути, два:

• Менять проводку на медную.
• К мощным потребителям (стиральная машина, бойлер, кондиционер) провести отдельную линию от щитка и поставить на нее отдельный автомат.

Медный провод пропускает больший ток, чем алюминиевый

Но и здесь важно, кроме материала, учитывать его сечение. Оно дает понять, сколько ампер можно пропустить через кабель, не опасаясь повреждения и перегрева

• Алюминиевый провод сечением 2,5 мм2 безопасно работает с токами до 16-24 А.
• Медный провод сечением 2,5 мм2 безопасно работает с токами 21-30 А.

Это означает, что при нагрузке в 23 А, автомат с номиналом 16 А обесточит проводку через минуту. Вполне достаточно, чтобы медный провод не перегрелся. Если поставить автомат 25 А, до отключения кабель будет пропускать ток за пределами своей нормальной нагрузки, он перегреется, изоляция быстрее износится, розетка со временем перегорит. Для алюминиевой проводки, соответственно, эти значения ниже.

Для простоты понимания предлагаем таблицу выбора автоматического выключателя, исходя из сечения кабеля.

Последний совет: на своей безопасности не следует экономить. Лучше брать автоматы в специализированных магазинах, выбирать производителей с проверенной репутацией. Менеджеры на месте ответят на вопросы, которые мы могли упустить в этой статье.

Шаг №6 Номинальный ток

Под номинальным током подразумевается максимальная величина тока, который узо может выдержать длительное время без оплавления или повреждения своих контактов и других составляющих элементов.

Грубо говоря, будет работать как ни в чем не бывало, сохраняя все свои защитные функции.

Не путайте, при превышении этой величины УЗО не отключится! За него это должен сделать автоматический выключатель.

Главное правило здесь – номинальный ток УЗО должен быть равен или быть на одну ступень выше тока автомата, защищающего данный участок цепи. То есть, автомата, который стоит после УЗО.

Прошу обратить внимание, что у многих производителей попросту нет узо на 32А. В основном такой номинал встречается только у китайских товарищей

Поэтому выбор в табличке Iном=40А обусловлен именно этим.

Если ваше УЗО стоит на вводе, то его ток должен быть на ступень больше или равен току вводного автоматического выключателя.

Когда же на одно УЗО в группе подключено сразу несколько потребителей с разными автоматами, здесь уже ориентируйтесь на сумму их токов.

А что делать, если эта сумма получается даже больше, чем ток вводного выключателя? Тогда берите в расчет именно вводной автомат.

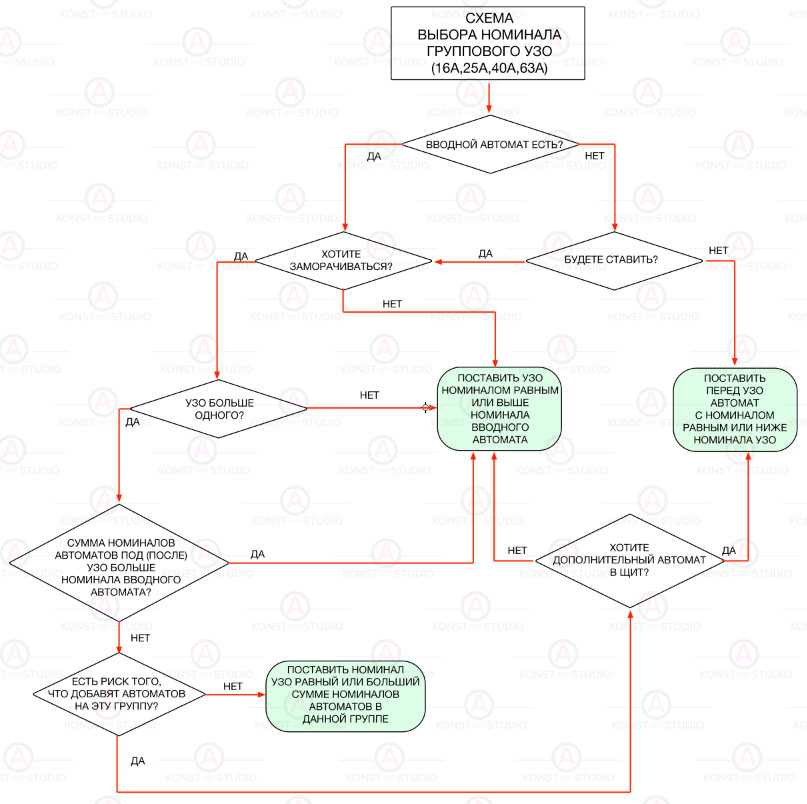

Если вы окончательно запутались в этих расчетах, можете воспользоваться удобной мнемосхемой подбора УЗО от KonstArtStudio.

Просто ответьте на пару вопросов в навигационных блоках и вы получите нужный результат.

Подключение автоматов

Подключение устройств защиты производится по определённым правилам.

Подключение подходящих проводов

С технической точки зрения не имеет значения, как подавать напряжение на прибор: сверху или снизу. В 7-м издании ПУЭ пункт 3.1.6. рекомендовано подключать к неподвижным контактам, которые обычно находятся вверху. Исключение составляют реле напряжения, у которых все клеммы снизу.

7-е издание ПУЭ, пункт 3.1.6. о подключении

Однако традиционно, ещё со времён рубильников, монтаж вёлся сверху вниз. Электромонтёры, отключая автомат, ожидают, что на проводах, находящихся ниже него, напряжение отсутствует. В ПТБ (правилах техники безопасности) в п.4.1.1 сказано, что после отключения автоматического выключателя перед началом работ необходимо проверить отсутствие напряжения, но многие электрики этим правилом пренебрегают. Поэтому везде, где это возможно, напряжение следует подключать к верхним клеммам.

Соединение верхних клемм автоматов

При установке в одном ряду нескольких устройств защиты их верхние клеммы соединяются между собой. Это выполняется разными способами:

• гибкими заводскими или самодельными перемычками:
• перемычками, выполненными из одножильного провода;
• модульные автоматы соединяются монтажными шинами (гребёнками).

Соединительная шина (гребенка) для автоматов

Подключение проводов к автоматическим выключателям

Для хорошего контакта и безаварийной эксплуатации необходимо подключение проводов выполнять по определённым правилам:

• При подключении одножильных проводов под одну клемму зажимаются только 2 провода одинакового сечения. Если провода разного сечения, то более тонкий провод будет плохо прижат;
• В случае болтового соединения под один болт подключаются не более двух одножильных проводов одного сечения и одинакового материала – только медные или только аллюминиевые. При нарушении этих условий между проводами прокладывается стальная шайба;
• Подключение многожильных проводов к зажимам раньше выполнялось просто зачищенными концами проводов. Сейчас, по новым правилам ПУЭ, необходимо использовать наконечники НШВ или НШВИ;
• При изготовлении самодельных перемычек провод целесообразно не разрезать, а зачищать и изгибать в местах подключения.

Важно! При подключении проводов следует избегать попадания изоляции под зажим или болт. Это приводит к нарушению контакта, перегреву клеммы и выходу устройства из строя

Правильный выбор типа и номинального тока автоматов защиты обеспечит безаварийную работу электрооборудования. Для большей безопасности и надёжной защиты автоматические выключатели целесообразно использовать вместе с УЗО и реле напряжения.

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика

Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А

Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы

На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.

Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:

• А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
• АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.

Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.

Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!
