Правильно ли проложен провод поверх плиты перекрытия в квартире

ОСНОВНЫЕ ДОСТОИНСТВА И НЕДОСТАТКИ

Обустройство электропроводки в полу на сегодняшний день приобретает все большую популярность. Однако такой метод имеет свою специфику, как при выполнении работ, так и при дальнейшей эксплуатации.

ПРЕИМУЩЕСТВА

Экономия средств.

Как показывают различные расчёты, найденные на просторах интернета, а также некоторые программы, использующиеся при проектировании электропроводки, максимальная экономия материалов может составить до 30%. Но только в том случае если располагать розетки на высоте 25-35 см от уровня пола.

Следует отметить, что такая экономия наблюдается только по сравнению с настенным способом монтажа. По сравнению с прокладкой электропроводки за подвесными потолками экономия будет не столь эффективный и составит всего лишь 10-15%.

Высокая скорость и простота выполнения электромонтажных работ.

Сокращение сроков монтажа осуществляется за счет отказа от штробирования стен. Особенно заметен эффект в квартирах и частных домах из ЖБИ и кирпича.

Фактически, разводку основных линий энергоснабжения можно осуществить собственными силами. И уже после того как концы проводов, с небольшим запасом, выведены к точкам потребления, пригласить опытного электрика для подключения.

Безопасность эксплуатации.

Каждый владелец квартиры не раз и не два сталкивался с сомнениями «Можно ли сверлить стену в этом месте?». Особенно актуален этот вопрос при установке карнизов. Ведь именно под потолком, прокладывается электропроводка традиционным способом. Проложив проводку под полом, можно кардинально решить эту проблему.

НЕДОСТАТКИ МЕТОДА

Сложный ремонт.

Фактически все ремонтные процедуры заключаются в замене поврежденного кабеля.

Для того, чтобы избежать необходимости вскрывать напольное покрытие, что особенно затратно для проводки в полу под стяжкой, необходимо придерживаться нескольких простых правил:

• не забивать гофру проводами под завязку, а оставлять не менее 60% свободного пространства. В идеале каждый провод следует устанавливать в отдельной гофре;
• прокладывать электропроводку с минимальным количеством изгибов;
• тщательно и надежно закреплять проводку на поверхности основания с шагом не более 20 мм для деревянных полов и до 500 мм для бетонных стяжек.

Выполнив эти требования, владелец сможет заменить поврежденный провод, просто вытянув его из гофры, при этом, использовав его в качестве подтяжки для нового.

Затраты на гофру.

Экономия средств на приобретение кабеля может быть нивелирована, если прокладка осуществляется в деревянном доме. В этом случае настоятельно рекомендуется использовать более дорогостоящую металлическую гофру, как для предотвращения возгорания, так и для защиты кабеля от повреждения грызунами.

Этап 1 – Определяемся с фронтом работ

Первое, с чего нужно начать — eзнать в управляющей компании или энергосбытовой организации, можно ли увеличить выделенную мощность, поскольку замена проводки без увеличения выделенной мощности не решит проблему выбивающего автомата при включении стиралки и электрочайника. Даже если в увеличении выделенной мощности вы получили отказ, всё равно рассчитывайте проводку под необходимую нагрузку и прокладывайте трёхпроводную схему на случай реконструкции вашего дома и замены стояка с организацией заземления в квартире.

Далее вы должны определить, полностью ли поменять линию или только определенные участки. Тут, конечно же, дело Ваше, но с уверенностью можно сказать, что постройки 60-х годов применяли для создания электросети алюминиевый проводник небольшого сечения, скорее всего без заземления. Такой вариант крайне опасный и даже не подлежит частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

Если проводники в таком состоянии, квартирную электропроводку нужно обязательно поменять:

Также Вы должны оценить свои силы и решить, самостоятельно ли будут осуществляться замена проводки в квартире или все-таки вызов специалиста потребуется. Тут уже палка с двух концов. С одной стороны, особых сложностей в разводке линии нет, но с другой стороны потребуется специальный инструмент, расчеты и определенные навыки работ с электричеством. Если Вы все же желаете испытать свои силы, далее мы подробно рассмотрим все этапы работ в виде пошаговой инструкции.

Сразу же рекомендуем просмотреть этапы замены электропроводки на видео:

Наглядный пример электромонтажных работ

5

Расчет мощности – параметры кабелей и электроарматуры

В проекте электропроводки следует указать предполагаемую силу тока и планируемые к использованию материалы, оборудование. Выполняем расчет, используя формулу: I=P/U. P обозначает суммарную мощность потребителей, U – напряжение 220 В. Сначала узнаем мощность потребителей каждой группы. Например, в спальне две лампочки по 100 Вт, одна 40, телевизор 80 Вт, вместе 320 Вт. Делим полученный результат на 220, выходит 1,45 А. Узнаем мощность каждой группы, суммируем, выходит общая для всей квартиры.

В зависимости от применяемой схемы разводки нагрузка кабеля может быть разной. От нее зависит сечение проводки. Чтобы не вдаваться в сложные расчеты, предлагаем таблицу. Она позволит точно выбрать сечение, а в целом принято считать, что для освещения обычной квартиры достаточно медного проводника 1,5 мм2, для розеток – 2,5 мм2, для электроплиты – 4 мм2. Длина кабелей должна быть достаточной для монтажа без натяжки: на каждую точку добавляем 10–15 см. Лучше потом лишнее отрезать, чем мучиться, когда его будет мало.

В щитке устанавливаем автоматы: УЗО, автоматический выключатель или дифференциальный. УЗО защищает от токов утечки, выключатель срабатывает при коротком замыкании, диффавтоматы совмещают обе функции. Для силовой группы подойдет УЗО 30 мА, класс А, автоматический выключатель 20 А. Для освещения достаточно 10 А. На вход в кухню и для особо мощных приборов устанавливаем 25 А, а если электроплита мощностью более 7 кВт – 63 А. Санузел, выделенный в отдельную группу, защищаем УЗО 10 мА, класс А.

Понадобится определяемое по схеме некоторое количество распределительных коробок, розеток и выключателей. Покупаем электрощиток на несколько мест больше, возможно, со временем придется установить дополнительные автоматы, если появится новое мощное оборудование. СиЗы – изоляторы для соединения проводов в коробке, покупаем с запасом. Требуются еще дюбеля, изолента, саморезы, гофрированный рукав, клипсы для его крепления.

Электропроводка по потолку или полу

Чтобы выбрать способ прокладки кабеля, следует рассмотреть достоинства и недостатки каждого варианта.

Преимущества выбора нижнего уровня:

• удобство проведения работы, нет необходимости использовать стремянку;
• безопасность, исключается вероятность падения или удара головой о плиту;
• легкость заделывания коммуникаций раствором или половицами.

Отрицательные стороны тоже имеются. Бетонная плита подвергается усадке, из-за которой кабель может быть раздавлен. В деревянных конструкциях его могут повредить грызуны и насекомые. Требуется решать, чем закрыть проводку на стенах, по которым она подводится к осветительной группе.

Плюсы разводки электрики по потолку в квартире:

• безопасность в плане отсутствия механических нагрузок;
• возможность провести монтаж несколькими способами;
• меньший объем деятельности, так как прокладка ведется ближе к потребителям.

Минус в том, что работать на высоте трудно, неудобно и опасно. Кроме этого, мастеру необходимо придумать, как скрыть проводку на потолке так, чтобы это было правильно и красиво.

Прокладка кабелей в бетонном полу: правила и особенности монтажа

Прокладка проводки по бетонному полу имеет свои полюсы и минусу, но на сегодняшний день является наиболее актуальной.

К преимуществам такого монтажа следует отнести высокий уровень электробезопасности — даже при пробое, опасный потенциал никак не попадёт на жильца, даже находящегося вблизи места пробоя. Слой бетона скроет всю электрическую сеть, а армированный пояс придаст конструкции дополнительной прочности. При правильной укладке и последующей эксплуатации, провода в бетоне будут исправно функционировать в течение нескольких десятилетий.

Теперь следует перейти к недостаткам. Основной минус монтажа кабеля в полу – невозможность создания мест соединений. Ведь если скрутка или клеммная колодка прогорит в бетоне, то найти место повреждения практически невозможно. Поэтому необходимо прокладывать цельные линии, непосредственно от щитка или мест соединений, расположенных над уровнем пола.

Согласно техническим нормам, слой бетона над электропроводкой должен составить не менее 30 см. При большой площади помещения, для создания подобной стяжки, потребуется большое количество строительного материала, что приводит к дополнительным расходам.

Для замены электропроводки, расположенной в стяжке пола, а также при устранении неисправности или укладке новой линии, необходимо проводить демонтаж бетонной поверхности. А после всех работ заново заливать пол. Для того, чтобы бетон набрал необходимую твёрдость, должно пройти определённое время, поэтому устранения погрешностей прокладки кабеля в бетонном полу может занять не один день.

Для резки бетонного покрытия, используют алмазные диски, стоимость которых сейчас довольно высока. Также может потребоваться наличие перфоратора, применение которого приведёт к большому количеству строительного мусора.

Прокладка кабелей в трубах

Для большей надежности в отдельных случаях скрытая электропроводка монтируется в трубах, выполненных из ПВХ или гофры. Данный метод применяется не так часто и востребован лишь в помещениях, где часто возникают перепады температур или влажности: банях, строениях без отопления и подобных.

Разницы между монтажом обычной скрытой электропроводки в квартире и монтаже в трубах практически нет. Ключевой разницей является то, что в случае труб имеются послабления к требованиям, например, допускается перехлест кабелей. Однако штробы под них придется делать куда больше. Крепление труб производится аналогично в случае малого диаметра или же скобами, если диаметр превышает 4 см.

В качестве альтернативного подхода для крепежа можно использовать и быстрозастывающий гипс. Он поможет увеличить надежность и пожарную безопасность системы, но работать с ним значительно сложнее. Правда, при желании извлечь кабель из трубы в случае необходимости также окажется существенно проще.

Плюсы и минусы такого монтажа

Не стоит прокладывать кабель в полу, не зная всех тонкостей этого процесса. А начать следует с преимуществ скрытой электропроводки:

• Высокая степень электробезопасности. Напольное покрытие (половая доска, ламинат, линолеум) станет тем самым диэлектриком, который предотвратит распространение потенциала в случае пробоя кабеля. Это означает, что человека не поразит электрический ток даже если он будет стоять в том месте, под которым проходит кабель.
• Меньшие траты. Для качественной разводки потребуется меньшее количество кабеля, что обеспечит солидную экономию.
• Простота работ. Самым тяжёлым этапом станет заливка бетонного пола. При монтаже электропроводки необходимо вводить кабель в гофру и просто укладывать на пол. Многие электрики даже не крепят гофру к бетонному основанию.

Но любые работы помимо преимуществ имеют и свои недостатки. К минусам монтажа проводки кабеля под полом следует отнести:

• Трудоемкость определения и устранения неисправности. При пробое кабеля придётся прокладывать новую линию или демонтировать напольную поверхность.
• Дополнительные траты на заливку нового пола, если потребуется выполнять демонтаж. Также к разряду дополнительных вложений средств следует отнести расход гофры, без которой кабель в полу укладывать нельзя.

Монтаж скрытой электропроводки к люстре

25 Янв 2012 Делаем электропроводку, Новости, Советы специалиста, Электрика для дома

В домах с бетонными плитами перекрытия типа ПК (с воздушными каналами внутри трубы) есть возможность делать скрытую электропроводку внутри плиты.

Там прокладываются провода на люстры, светильники и даже магистрали на розетки при такой необходимости.

Сейчас я покажу как мы меняли провод, идущий на люстру от распредкоробки.

Не забываем что все работы должны проводиться при отключенном напряжении на месте работ!

Самое трудное было- найти вход старой электропроводки в канал плиты, идущей от распредкоробки.

Вдоль плиты перекрытия чисто визуально проводили предполагаемую линию, проходящую через отверстие в центре плиты для люстры- к стене с распредкоробкой.

В этом месте соединения плиты перекрытия со стеной где оканчивалась предполагаемая линия и долбили штукатурку.

Найдя старый провод в стене аккуратно раздалбливаем отверстие его захода в плиту перекрытия.

Аккуратно- это для того, что бы не перебить этот провод, он нам еще пригодится.

Раздолбив отверстие освобождаем провод от остатков старой штукатурки, раствора и насколько есть возможность- убираем камушки и прочий строительный мусор из канала плиты перекрытия.

Слегка потягивая за старый провод убеждаемся что он свободно ходит по каналу в обе стороны.

Только после этого прикрепляем к нему новый провод (естественно медный, сечением не менее 1,5 кв.мм).

А вот далее желательно работать вдвоем- с одной стороны тянуть за старый провод, а с другой- поправлять новый.

Тут главное не переусердствовать, провод в канале постоянно цепляется за стенки и остатки раствора и если тянуть без меры- просто оборвете провод и придется начинать все сначала да еще и стальную проволоку искать что бы через канал провести.

Вот в принципе и вся нехитрая технология.

При новом строительстве строительстве конечно немного сложнее- надо найти канал в плите с двух сторон. Под люстру и вход провода в плиту.

Тут можно постукивая ломиком или молотком по плите найти по звуку примерное месторасположение канала в плите перекрытия.

Ищется в основном у стены. Можно перфоратором просверлить небольшое отверстие. Если сверло углубляется дальше  5-7см то значит в центр канала не попали, сверлим немного отступив еще одно отверстие пока не найдем канал.

Затем раздалбливаем плиту в этом месте не очень широко, что бы новый провод завести. И долбим вдоль плиты вдоль канала- для того, что бы небыло резкого перегиба провода при заходе в плиту.

Чем меньше загиб- тем легче провод будет протягиваться.

После этого берем жесткую проволоку- стальку диаметром 2-3мм и заводим ее в канал плиты что бы она свисала с двух сторон. Далее к этой стальке прикрепляем монтируемый провод и, тянув за проволоку, затягиваем электропроводку на место.

Затем место захода провода в плиту (в потолке) заштукатуривается.

Иногда бывает что канал в плите перекрытия оказывается забит щебенкой или раствором и никак не получается завести проволку по каналу.

Тогда приходится делать несколько вертикальных отверстий в плите перекрытия вдоль канала куда заходит провод.

Просовываем проволку сколько возможно и меряем на сколько она вошла в плиту, затем на плите смотрим это расстояние и в этом месте делаем отверстие чтобы убрать камни или остатки раствора.

Если бы вы слышали какими словами только не называют в этих случаях электрики строителей, которые забили мусором каналы)))

таким же образом можно протянуть не только провод на светильник, но и магистральные провода на розетки допустим- от стены до стены.

Бывают ситуации что и у самой стены(вдоль нее) проводят провода в канале плиты. Все зависит от ситуации.

Узнайте первым о новых материалах сайта!

Просто заполни форму:

Строение кабелей

Kabel в переводе с голландского языка – это трос или канат. Силовой кабель представляет собой конструкцию из изолированных жил, окруженных общей изоляцией и защитной оболочкой. Внешняя оболочка, защищающая проводники от механических воздействий, может быть усилена броней. Все силовые кабели имеют одинаковое строение. В зависимости от исполнения могут отличаться материалами, из которых изготовлены отдельные элементы.

В состав структуры СК входят:

• жила, проводящая ток;
• изоляция этой жилы (фазная);
• оболочка, покрывающая все имеющиеся в кабеле жилы.

К сведению. Кроме того, в структуру кабеля могут входить различные покрытия и заполнители, препятствующие слипанию жил с изоляцией или различных изоляционных слоев между собой (пленка, тальк).

Токопроводящая жила

Круглая, сегментная или секторная форма – вот основные конструктивные формы тоководов в кабеле. Линейка сечений жил стандартная, сами проводники изготовлены из алюминия или меди.

Кабели с разной формой жил

Фазная изоляция

Каждый фазный проводник в кабеле покрыт индивидуальной (фазной) изоляцией. Ещё П.Л. Шиллинг в середине 19 века использовал гуттаперчевую изоляцию для проводов, по которым в море взрывали мины.

Современная фазная изоляция должна отвечать следующим требованиям:

• гибкость;
• механическая прочность;
• электрическая прочность.

Выбор между гибкостью и уменьшением толщины всегда проблематичен. Электрическая прочность – вот главный показатель для изоляции. Она может быть выполнена из сшитого полиэтилена, поливинилхлорида, резины или пропитанной маслом бумаги.

Важно! Если уменьшить толщину, повысится гибкость, понизится вес, и улучшится теплоотвод, значит, кабель может выдерживать большой рабочий ток. Снижение толщины изоляции ведёт к вероятности пробоя, следовательно, снижается электрическая прочность

Внешняя оболочка

Это защитный слой, покрывающий всю сложную конструкцию СК. Внешняя оболочка может быть выполнена из ПВХ (поливинилхлоридный пластикат)

К примеру, ввгп нг, если обратить внимание на его маркировку, имеет такую оболочку из ПВХ

Дополнительные элементы

К ним относятся компоненты, позволяющие повысить внутреннюю изоляцию, прочность и защищённость жил. Дополнительные элементы могут быть следующими:

• экранирующая оплётка;
• поясная изоляция;
• подкладка (подушка) под броню;
• защитный внешний слой из металлических лент (броня);
• внутренний заполнитель промежутков между проводниками.

Количество и сечение жил

В СК может входить от 1 до 5 токоведущих проволок. Номинальное сечение проводников лежит в интервале от 1,5 до 1000 мм2. Они в СК имеют одинаковое сечение, но в четырехжильных кабелях один из проводников может быть меньшего сечения. Обычно это зануляющий проводник.

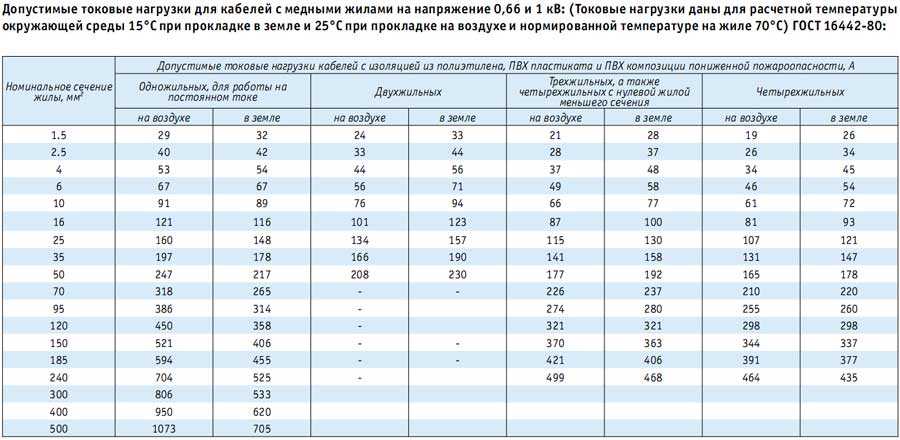

Таблица сечений жил силовых кабелей

Укладка плит перекрытия на фундамент: правила установки

При строительстве зданий из кирпича, пенобетонных или газобетонных блоков обычно выполняют укладку плит перекрытия на фундамент или стены цокольного этажа.

Если фундаментное основание или цоколь выполнен из фундаментных блоков, а не представляют собой монолит, требуется усилить конструкцию монолитным бетонным армопоясом. За счет этого:

• нагрузка от перекрытия станет распределяться равномерно;
• у ленточного фундамента увеличится прочность на изгиб;
• будет выровнен обрез фундамента, что позволит правильно расположить плиты;
• повысится жесткость здания, его стойкость к небольшим подвижкам грунта.

Фундаментные блоки изготавливаются без армирования, поэтому они теряют прочность при нагрузках на изгиб. Именно такие нагрузки возникают, когда на конструкции из блоков укладывают плиты перекрытия, так как опорой служит не вся ширина блока, а только полоса с внутренней стороны.

Избежать риска разрушения фундамента или стен цоколя помогает армирование монолитного бетонного пояса. Согласно нормативам, его толщина должна составлять 200 мм, материалом изготовления служит бетон В20. Пространственный арматурный каркас состоит из четырех прутов, уложенных вдоль стены и соединенных между собой по вертикали и горизонтали стальными стержнями.

Подготовка к монтажу

Согласно правилам укладки плит перекрытия на фундамент и цоколь, минимальная величина опирания составляет:

1. для бетонного основания – 60 мм;
2. для кирпичного цоколя:

• 70 мм для плит длиной до 4000 мм;
• 90 мм для плит длиной свыше 4000 мм.

Рекомендуется во всех случаях увеличить величину опирания до 120 мм чтобы повысить прочность постройки. Такой подход позволяет обеспечить необходимый запас на случай, если плиты будут уложены с небольшим смещением.

При укладке плит перекрытия на цоколь или фундамент опираться они должны только короткими сторонами. Использование промежуточных опор не даст железобетонной плите нормально работать под нагрузками, и в дополнительной точке опирания конструкция будет разрушаться.

Торцы плит требуется теплоизолировать, чтобы исключить возникновение мостиков холода – это грозит выпадением конденсата, высокими теплопотерями здания и большими расходами на отопление в холодный сезон. Минеральную вату и пенопласт необходимо обернуть в полиэтиленовую пленку для защиты от влаги, экструдированный пенополистирол в гидроизоляции не нуждается.

Перед началом монтажных работ требуется определить место для установки грузоподъемной техники – нельзя допустить, чтобы грунт сместился под ее тяжестью и давил на стенку фундамента или цоколя с риском ее разрушить. Сам монтаж осуществляется по общим правилам, описанным выше.
