Дачный умывальник с подогревом воды

Какой греющий кабель лучше

При выборе кабеля у многих встает вопрос: какой лучше – резистивный или саморегулирующийся?

Так вот, саморегулирующийся идеально подходит для крыш и водостоков, а для ступенек и открытых дорожек выбирайте резистивный.

К тому же не забывайте, что обычная гарантия на резистивный – 20 лет, а на саморег всего – 5 лет. У последнего, при частом использовании очень быстро садится активная матрица.

Кроме того, основная задача всей системы антиобледенения и снеготаяния – избавиться от снега и не допустить при этом образование льда. Саморегулирующийся кабель на улице под плиткой и стяжкой, будет нагревать сам себя. После чего перестанет выдавать ту мощность, которая необходима для растопки льда.

Использовать можно как одножильный (1 рабочая жила+экранирующая оплетка), так и двухжильный кабель (2 рабочие жилы, оплетка+экран из фольги).

Правда при одножильном, второй конец придется тянуть и возвращать обратно, чтобы нормально подать на него питание.

А вот при двухжильном, вы просто ставите в конечной точке концевую муфту, соединяя жилы между собой, и избегаете проблем с лишним метражом и выдумыванием оптимальных схем укладки.

Установка УЗО

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант — это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

Готовые варианты и их виды

Зачем тратить драгоценное время на создание того что уже придумали до нас? Достаточно пойти в специализированный магазин и выбрать понравившуюся модель, а потом просто привезти ее на дачу. Такая покупка должна прийтись по вкусу всем любителям дачного отдыха. Тем более что ассортимент непременно порадует даже самых требовательных покупателей.

Готовый вариант умывальника с подргревом

Виды дачных умывальников

Благодаря широкому выбору, предоставляемому хозяйственными магазинами, каждый дачник сможет подобрать подходящий вариант для себя.

В зависимости от комплектации и габаритов различают умывальники:

1. Практичный умывальник с тумбой или «Мойдодыр» — это отличный вариант для установки непосредственно в доме. Часто такие умывальники оборудованы зеркалом, полочками для нужных мелочей (мыло, губки для посуды). Удобную тумбу можно использовать как для хранения вещей, так и при отсутствии полноценной канализации для установки ведра для сбора использованной воды. Начальная цена на умывальники с тумбой стартует от 2200 и до 6 тыс. рублей. Все зависит от размеров самой тумбы и материала ее изготовления.
2. Умывальник, установленный на стойку по типу уличного — чаще всего он устанавливается на трубчатый каркас из четырех ножек. Это весьма удобное приспособление для мытья рук на улице. Он имеет меньшие габариты, что гарантирует удобство его размещения. Такой рукомойник с нагревателем может обойтись от 2 до 3 тыс., в зависимости от материала, из которого он изготовлен и объема бачка.
3. Подвесной умывальник — это самая бюджетная модель, но, требует дополнительных приобретений. Если вам достаточно что вода течет просто на пол, тогда это вполне удобный вариант для мытья рук. Однако, если вы не хотите поливать ноги водой, тогда придется приспособить отдельно таз или раковину, и даже смастерить вывод воды. Такой электрический вариант умывальника стоит от 800 до 2 тыс. рублей.

Используемый материал изготовления

Каждый из приведенных видов умывальников может комплектоваться различными по материалу деталями:

• в любом из вариантов бачок для воды может быть исполнен как из плотного пластика, так и из нержавейки;
• каркас для уличного умывальника может быть изготовлен как из нержавейки, так и металлический;
• тумба для умывальника тоже имеет целый ряд материалов для использования. Это и ламинированное ДСП, пластик, листовая сталь или нержавейка;
• мойку можно увидеть как из пластика, так и нержавеющей стали.

Исходя из этого, и вашего собственного вкуса, бюджета и желания вы выбираете подходящую вам модель. Чем дороже мойка, тем более высокое качество и надежность конструкции.

Водонагревательный элемент для дачи

Умывальник с подогревом воды для дачи имеет достаточно простую конструкцию:

• бак, с механизмом управления мощностью нагрева и кнопкой отключения, или датчиком самоотключения;
• и непосредственно водонагреватель, чаще всего представлен ТЭНом (таким как во всех электрических приборах для нагрева воды).

Нагревательный бак

Подобные умывальники с нагревателем являются практичным решением для дачного участка или даже для обустройства садового участка во дворе своего дома. Ведь из-за отсутствия прямого доступа к центральному водоснабжению, а особенно отсутствия теплой воды, появляется дискомфорт, ведь где-то необходимо помыть руки. Тогда покупка водонагревателя это решение всех проблем.

Благодаря встроенному нагревателю вы можете за считаные минуты подогреть воду, и при наличии там терморегулятора она надолго останется теплой.

Подобные нагреватели могут быть как из толстого пластика, или нержавейки, так как происходит постоянный контакт с водой.

Цена на самые простые модели стартует от 1400 рублей. Все зависит от объема бачка, типа корпуса, материала его изготовления, наличия в нем регулятора, поддерживающего воду в теплом состоянии.

Рукомойники на стойках

Конструкция представляет собой каркас с закрепленными на нем резервуарами с водой и кранами. Резервуары с кранами могут быть приобретены в торговой сети либо изготовлены своими силами.

Для устойчивости опорные стойки вдавливаются в почву. Стойки имеют поперечные стержни, при надавливании на которые опоры легко входят в землю.

Рукомойник с пластиковым резервуаром большой емкости для необходимой устойчивости требует значительного заглубления опорных стоек

Важно учитывать, что глубина заглубления должна быть пропорциональна весу умывальника

• Возводим искусственный холм на дачном участке — технология постройки и особенности применения в ландшафтном дизайне (135 фото)

• Почтовый ящик своими руками — подробное описание как и из чего сделать красивый и удобный ящик для писем (80 фото и видео)

• Клумба из бутылок — мастер-класс изготовления оригинальных клумб. 120 фото оформления клумбы при помощи пластика

Контакт конструкций умывальника с влажной землей подразумевает принятие специальных мер защиты от коррозии металла.

Разновидности дачных умывальников с подогревом

В торговых точках можно увидеть несколько разновидностей умывальников с подогревом. Перед покупкой стоит ознакомиться с особенностями каждой категории.

Конструкция на стойках

Главное преимущество данной разновидности заключается в мобильности, то есть появляется возможность переставлять умывальник с одного места в любое другое. При этом не потребуется предварительно демонтировать отдельные элементы или снимать крепежи. Конструкция оснащена стойками, которые дополнены специальными планками, помогающими прочно зафиксировать корпус даже в рыхлом грунте. Данный вид умывальников пользуется популярностью у дачников, которые благодаря простому устройству улучшают бытовые условия обустройством летнего душа, мойкой на веранде или в беседке. Готовить еду проще, когда под рукой есть тёплая вода.

Процесс установки умывальника:

• выбор места, расчёт точки подключения к сети;

• обустройство системы сбора стоков и их отвода;

• монтаж стоек путём вдавливания планки ногой;

• подсоединение к электросети;

• заполнение резервуара водой (либо подключение к трубопроводу).

Если сделать отводную систему для стоков не получается, то можно внутрь тумбы установить ведро или бидон и следить за заполнением ёмкости.

Конструкции без тумбы

Довольно востребованные модели, привлекающие эстетичностью, лаконичным дизайном, доступной ценой. Установка в принципе не сложная, однако, стаёт вопрос о дополнительном оборудовании места сбора стоков. Если это нужно сделать быстро, то подойдёт обычное ведро или таз. При постоянном использовании точки горячего водоснабжения рекомендуется провести канализационный трубопровод с отводом слива в выгребную яму. Вопрос решается проще, если умывальник устанавливается в летнем душе либо просто во дворе. Тогда достаточно выкопать небольшой котлован (глубина около 35 см), наполнить его слоем песка (15-20 см) и гравия (15-25 см). Вода будет быстро впитываться в грунт при использовании умывальника по назначению.

Мощность у нагревательных элементов данной разновидности обычно приличная, её хватает на хороший прогрев воды. Внушают и объёмы бачков (в среднем 22 л).

 Конструкции с тумбой

Эта разновидность известна всем по сказке Мойдодыр. Конструкция состоит из умывальника или раковины, тумбы, смесителя, встроенного бака. Подключить их можно и к центральному водоснабжению. Модели можно устанавливать внутри помещений и прямо на улице. Ёмкость бака в ассортименте – от 12 до 32 л.

ТОП-5 лучших производителей теплого кабеля

Ведущими производителями нагревательных кабелей являются:

1. Шведская компания Thermo Industri AB занимается производством кабелей для обогрева бытовых и магистральных трубопроводов. Для изготовления систем используется автоматическое оборудование, что повышает качество продукции и снижает стоимость изделий. Производитель предлагает термические регуляторы и дополнительные приборы, обеспечивающие надежную работу нагревателей для труб.
2. Изделия Eltrace выпускаются компанией с французскими корнями. Фирма специализируется на выпуске нагревательных элементов с автоматической регулировкой температуры. Для бытового применения предлагается серия изделий Tubes-heat. Линейка Traceco подходит для монтажа на промышленные трубопроводы. Но допускается применение изделий и в частном секторе.
3. Изделия Thermon выпускаются американской компанией. Оборудование отличается простотой монтажа и пониженным энергопотреблением. Компания предлагает изделия с саморегуляцией температуры.
4. Датская компания Devi предлагает нагреватели резистивного типа, а также оборудование с саморегуляцией. Фирма специализируется на выпуске нагревательных элементов более 50 лет. Продукция отличается повышенным качеством и простотой монтажа.
5. Российский производитель Теплолюкс (ССТ) выпускает нагревательные элементы для труб и пола. Продукция отличается пониженной ценой при высоком качестве изготовления.

Если на участке используется нестандартная разводка труб. То владельцу понадобится самостоятельно создать нагревательный контур или обратиться в компанию. При обустройстве электрической нагревательной цепи следует помнить о безопасности и предусматривать установку защитных элементов, исключающих риск поражения током.

Обзор греющего кабеля и тест, не пропустите видео:

Как греющий кабель подключить к сети:

Полезно1Бесполезно

Как выбрать саморегулирующий греющий кабель для водопровода

Нужно учитывать, что постоянная эксплуатация нагревающего провода не рекомендована. Причина заключается в его ограниченном ресурсе. Если надолго включать кабель в относительно теплом климате, он выйдет из строя раньше положенного времени.

Провод с более высокой мощностью используется для обогрева трубопровода при существенном снижении температуры окружающей среды ниже 0°С. Однако даже при монтаже кабеля с максимальной нагрузкой на источник питания затраты на электроэнергию будут умеренными.

Как определить какая нужна мощность кабеля

Определение мощности греющего саморегулирующегося кабеля:

1. Для монтажа внутри коммуникаций рекомендуется использовать вариант мощностью 5 Вт/м, причем трубы должны проходить под слоем грунта. Только при данных условиях можно рассчитывать на достаточное повышение температуры таким проводом.
2. Если планируется выполнять монтаж коммуникаций под слоем грунта, но источник тепла при этом будет находиться со стороны внешних стенок, нужно использовать провод мощностью от 10 до 15 Вт/м. Более точно можно определить, если узнать точную глубину расположения труб.
3. Для обогрева коммуникаций, которые проходят над землей, нужно применять кабель мощность от 20 Вт и выше, т. к. в данном случае труба и ее содержимое подвергается более сильному воздействию низких температур. Кроме того, повышенная влажность воздуха и осадки способствуют повышению негативного влияния на коммуникации, вероятность их обледенения в этом случае увеличивается.

Мощность провода определяется количеством проводящих путей в нем. Чем выше значение этого параметра, тем более холодную трубу можно обогревать с использованием такого кабеля. Для поддержания температуры теплой трубы достаточно использовать провод со средним количеством проводящих путей. Для коммуникаций с горячим теплоносителем следует применять провод с низким показателем тепловыделения. Его отличает минимальное количество проводящих путей.

Низкотемпературный кабель отличается высокой эластичностью, минимальной толщиной. Это позволяет плотнее наматывать его на коммуникации. При выборе нужно ориентироваться еще и на физические параметры, например, длину.

Она не может быть меньше 20 см и больше 100 м, только при этом обеспечивается достаточная эффективность работы нагревательного провода. Если выбирается витковой метод монтажа, следует учитывать и способность кабеля изгибаться.

Топ 5 лучших производителей

Чтобы выполнить монтаж надежной системы обогрева коммуникаций, нужно использовать качественные материалы. Провод постоянно контактирует с влагой, что способствует увеличению риска пробоя. По этой причине предпочтение отдают кабелю качественной сборки, а значит, выбирают материалы распространенных производителей:

• Ensto (Финляндия);
• Nelson (Америка);
• Lavita (Южная Корея);
• DEVI (Дания);
• FreezStop (Россия).

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

Если в ней написано, что данный бойлер можно подключать двумя способами

напрямую

и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

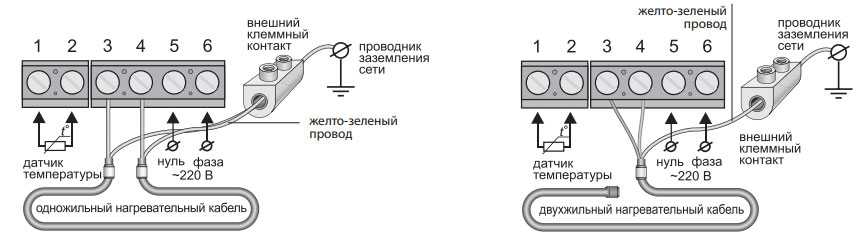

Подключение и настройка терморегуляторов

Терморегулятор, к которому подключаются провода управления и питания должен располагаться в самом доме. Там где тепло и нет большой влажности.

С точки зрения доступа и обслуживания, коридор или прихожая вполне подойдут. Схема подключения терморегулятора подобна той, что используется при монтаже домашних теплых полов.

Подробный процесс с поэтапными картинками для домашних вариантов описан в статье ниже.

Однако для улицы нельзя использовать привычные домашние терморегуляторы. При низкой температуре от – 10С и ниже, они просто ”впадают в кому” и перестают на что-либо реагировать до оттепели.

При этом если вы хотите, чтобы система теплых полов для улицы не включалась автоматически при сильных морозах (в этом случае очень редко идет снег, и смысла топить дорожки и ступеньки нет), тогда вам понадобятся специальные приборы.

Такие обычно устанавливаются на din-рейку в выносной щиток, а не монтируются в подрозетники.

Правда и у обычных на этот случай имеется выключатель на лицевой поверхности. Просто отщелкиваете его при сильных морозах и ждете оттепели.

Чтобы снег постоянно таял и не превращался в лед, на внешней поверхности ступенек и дорожек, температура постоянно должна поддерживаться в пределах +3 градуса. Казалось именно ее и нужно выставлять на регуляторе.

Однако при этом есть один очень важный нюанс.

На каждый 1см слоя стяжки, плитки или другого материала, который находится над греющим кабелем, следует добавлять дополнительно по 1,5 градуса на терморегуляторе.

То есть, если у вас на ступенях лежит плитка с клеем толщиной в 2см, то вам нужно к выставленным 3-м градусам на терморегуляторе, добавить еще +3С. В итоге температура таяния составит +6 С.

При большей толщине стяжки или плитки, она увеличится еще больше. Это и будет так называемая рабочая температура нагревательной антигололедной системы.

Также широко применяются и двухпозиционные терморегуляторы. Они автоматически запускаются когда температура контролируемой поверхности находится между двух заранее выставленных величин. Причем один из порогов (плюсовой), может быть задан жестко заводскими настройками.

Можно конечно управлять всей системой и обычным автоматом. Только никакой экономии и комфорта в этом случае уже не получится. Уснули вечером в одну погоду, проснулись утром в другую, а все ступеньки заснежены или во льду.

Питающие провода 220В подключаются в щитовой через УЗО с током утечки более 30мА.

Простейшую условную схему подключения системы антиобледенения крыльца и дорожек можно представить следующим образом.

Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

• резистивный провод;
• саморегулирующий кабель.

Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.

Резистивные проводники

Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.

Саморегулирующий кабель

Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Внешние системы обогрева

Ввиду простоты монтажа и невысокой стоимости, достаточно популярным считается пленочный способ подогрева канализационной трубы своими руками. Процесс установки такой системы очень простой – обмотайте трубы пленкой и зафиксируйте ее скотчем или хомутами.

Но кабель для обогрева канализационных труб изнутри и снаружи все равно более популярен, и с каждым днем спрос на него растет все больше. Данный способ предполагает укладку кабеля по всей длине трубопровода. После запуска системы, она будет в полной мере прогрета до требуемой температуры.

На данный момент изготавливаются такие кабели для обогрева:

Саморегулирующийся. Как считают эксперты, наиболее эффективным и практичным с экономической точки зрения является именно такой тип нагревательного кабеля. Его особенность заключается в механизме работы. Дело в том, что подобные изделия реагируют на температурные колебания воздуха. Это значит, что по мере повышения температуры окружающей среды сопротивление кабеля существенно снижается, следовательно, ослабевает и сила тока, а значит, падает и мощность. Принцип работы устройства заложен в формуле P=U×I, где I – сила тока, U – сопротивление, а P- мощность кабеля. Такой механизм позволяет существенно сократить расходы на электроэнергию и сделать их более обоснованными

Технология производства греющего кабеля позволяет регулировать мощность на различных отрезках трубопровода, что достаточно важно в связи с постоянным ростом цен на электроэнергию.

Резистивный. Изделия данного типа отличаются стабильностью сопротивления по всей протяженности проложенной линии

Следовательно, количество тепловой энергии, выделяемой таким кабелем, является одинаковым на любом отрезке.

Зональный. В сущности, работает такой кабель аналогично резистивному, однако, выработка тепловой энергии происходит в конкретных зонах. Благодаря такому устройству зональный греющий кабель в канализационную трубу можно разрезать на куски и распределять нагрузку по своему усмотрению.

По большому счету все эти кабели работают примерно одинаково, отличие заключается лишь в особенностях их монтажа и использования.

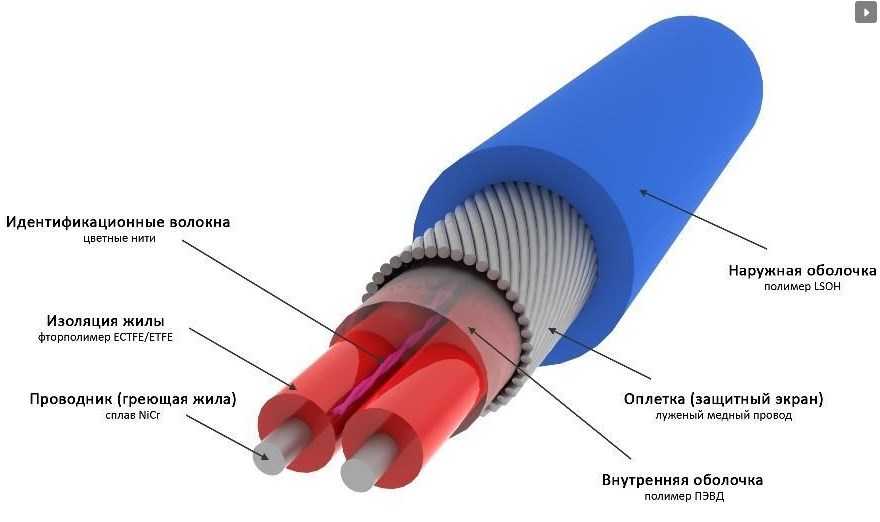

Резистивные кабели могут различаться по своему строению:

Одножильный кабель. Как понятно из названия, он состоит из одной жилы, по которой проходит ток. Она же является нагревательным элемент и защищена слоем изоляции, оплеткой из экранирующего материала, а также внешней оболочкой. Укладку кабелей такого типа производят петлями, чтобы оба его конца сходились в одном месте для подключения к сети

Обратите внимание, что для монтажа внутри труб одножильный кабель не применяется. Вызвано это тем, что в случае наложения отрезков кабеля друг на друга, он может перегреться и сгореть.

Двужильный кабель

В данном случае одна из жил, сопротивление которой больше, служит нагревательным элементом, а вторая жила только проводит ток. Следовательно, заводить оба конца кабеля в одну точку – нет необходимости, в этих целях служит обратная жила.

Обогревать крышу или водосток?

Как подобрать материалы и все правильно смонтировать, не переплачивая за лишнее? Здесь все будет зависеть от теплоизоляции вашей крыши.

Если с ней все хорошо, теплый воздух изнутри дома просто не сможет пробраться наружу, крыша не будет нагреваться, а значит сосулькам просто не из чего будет образовываться.

В этом случае наледь возникнет только при наружных температурах не ниже -5С.

Ошибка №1
В данной ситуации не нужно обогревать саму крышу, а достаточно обойтись обогревом только водосточной системы.

Теплоизоляция и энергоэффективность, что называется рулят.

А вот при некачественной теплоизоляции крыши, снег начинает таять даже при относительно низких температурах воздуха (-10С).

В такой ситуации вода будет стекать к нижнему краю и водостокам.

Там же и будет замерзать, превращаясь в куски льда. Здесь уже потребуется проложить кабель для комплексного обогрева:

самой кровли

желобов

водостоков
