Как сделать точечную сварку из микроволновки

Демонтаж выполнил, что дальше?

Второй этап в работе — это вторичная обмотка. Здесь лучше заранее приготовить провод сечением от 1 мм. Когда нет подобного материала под рукой, придется покупать. Причем приобретать необязательно многожильный провод нужного сечения, подойдут пучки из одного и более проводников. Они в общей массе создадут необходимый диаметр провода.

Когда вторичная обмотка уже на трансформаторе, устройство будет способна к выработке тока до 1000 ампер.

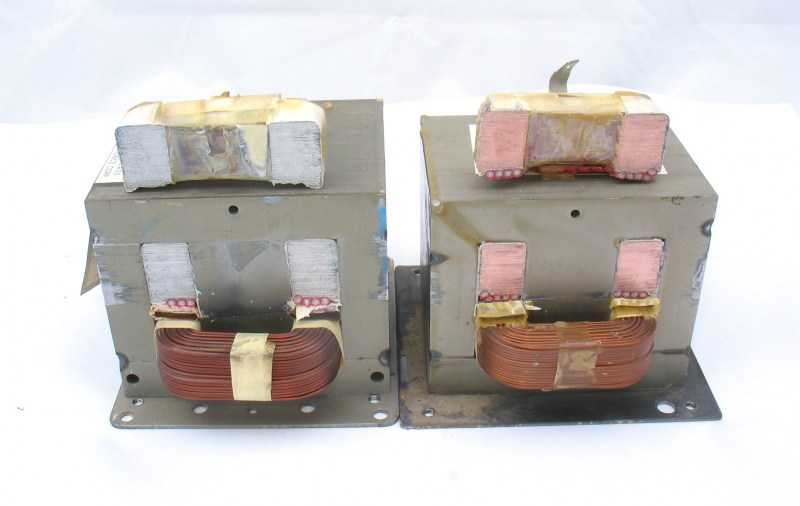

Иногда нужен аппарат для точечной сварки с повышенной мощностью. Тогда одного трансформатора точно не хватит. Лучше использовать несколько устройств, пустив в дело дополнительную микроволновку.

Про доработку трансформатора подробнее

Вторичная обмотка подразумевает несколько витков проволоки на самом сердечнике. Достаточно два или три слоя. Тогда выходное напряжение будет 2В. А кратковременный сварочный ток — от 800А. Таких показателей хватит на точечную сварку.

Конечно, намотать нужное количество витков без затруднений или опыта не так и просто. Особенно это чувствуется когда расходный провод с толстым слоем изоляции. Подобную проблему решить несложно: с обычного провода снимается стандартная изоляция, затем обматывается сердцевина провода изолентой на тканевой основе.

Существенным для вторичной обмотки является минимальная возможная длина проволоки. Иначе не избежать роста сопротивления, что уменьшает силу тока.

Когда нужно спаривать более толстый металл (толщина до 5 миллиметров), вышеуказанной мощности не хватит. Нужна цепочка для сварочного аппарата из нескольких трансформаторов.

Конкретных правил для создания цепочки нет, но при ошибке с первичной и вторичной обмоткой на нескольких трансформаторах короткого замыкания не избежать.

В домашних условиях

Для удобства и повышения качества сварки в домашних условиях применяют дополнительные элементы.

Многожильный силовой провод с помощью зажимов присоединяют к рабочему аккумулятору, а другие концы к нормально-разомкнутому контакту реле и к жалу паяльника.

Второй контакт реле подсоединяют ко второму жалу. В результате получается такая схема, что при замыкании контактов реле на концах жал (электродов) будет присутствовать напряжение рабочего аккумулятора.

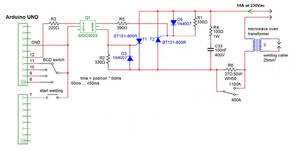

Для управления реле используется конденсатор большой емкости, резистор и переключатель. Конденсатор и резистор соединяются последовательно. Один вывод конденсатора подключен к батарее. Общий вывод переключателя подсоединяется к резистору.

В исходном состоянии переключатель должен находиться в положении, когда он замкнут на рабочий аккумулятор. Конденсатор зарядится. Обмотка управления реле одним контактом подсоединяется к выводу емкости, соединенной с аккумулятором, а второй подсоединяется к свободному выводу переключателя.

При переключении напряжение с конденсатора поступает на управляющую обмоток. Пока емкость разряжается, реле замкнуто, и через него может проходить ток в случае замыкания цепи.

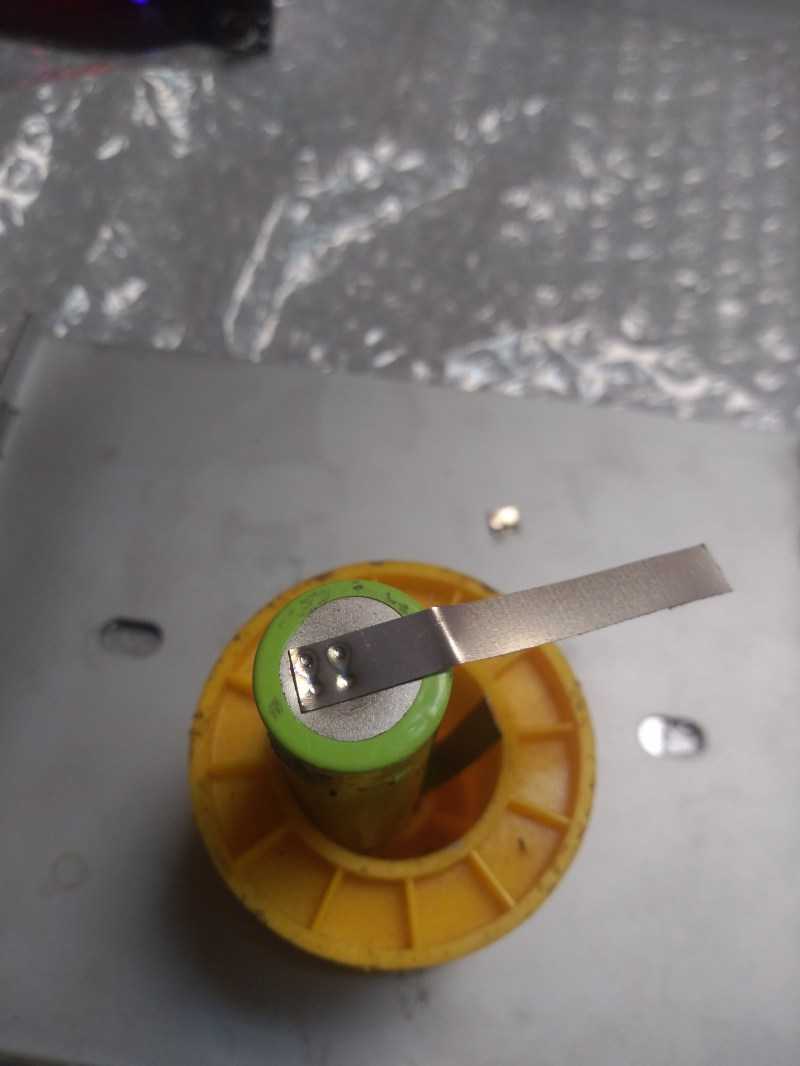

Для сварки достаточно на элемент литиевого аккумулятора поставить никелевую соединительную ленту, на нее два жала, прижать и нажать на переключатель. Контакты реле замкнутся, на электродах появится напряжение.

Так как они замкнуты через пластину, через нее потечет ток короткого замыкания, который вызовет расплавление металла между точками касания электродов. Сварка произведена.

С помощью резистора можно регулировать длительность управляющего импульса. Регулировку можно проводить опытным путем. Она необходима при изменении напряжения рабочего аккумулятора и толщины свариваемого материала.

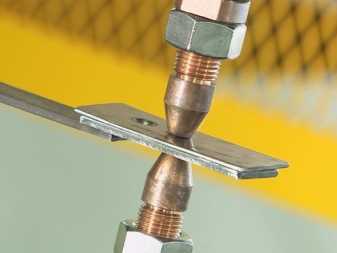

Электроды для точечной сварки

Сделанная в домашних условиях самодельная точечная сварка годится для небольшого объёма работы. Аппарату рекомендуется дать остыть поработав с 10-14 электродами.

Отличие многоточечного оборудования от его аналогов –работа с металлическими заготовками определённой формы и размера.

Контактное сваривание деталей невозможно при отсутствии электродов из сплавов, имеющих высокий уровень теплопроводности.

Электроды благоприятствуют сжатию металлов и проводят ток на поверхность элементов. Уровень концентрации тепла зависит от наконечников – тонкие механизмы спешно изнашивают себя и нуждаются в постоянной подточке.

Имеется несколько форм выпускаемых наконечников.

Продолжить срок наконечников возможно, следуя нижеперечисленным советам:

• Электроды подбирают, соответствуя критериям используемого в
  работе металла;
• Максимально обеспечить их сохранность;
• Для тяжёлой сварки использовать более массивные
  наконечники;
• Использовать водяную рубашку.

Эксперты советуют не подпиливать наконечники по причине возникновения неровностей, что в целом отрицательно повлияет на качество работы.

Автономная сварка от аккумуляторов своими руками!

Сварочный аппарат использует достаточно низкое (десятки Вольт) напряжение и большой ток, чтобы создать дугу, которая, собственно и расплавляет металл. А что если использовать для этой цели не сетевое напряжение с громоздким трансформатором, а… аккумуляторы? Неожиданно, правда? Но тут нет ничего невозможного. Обычные аккумуляторы дают почти то же напряжение, которое нужно для сварки, только ниже – 12 Вольт.

Теоретически, можно получить дугу и от одного 12-вольтового аккумулятора, но она будет настолько короткая, что варить с её помощью – та ещё морока. Для надёжной и удобной работы понадобится три свинцовых аккумулятора на 12 Вольт, которые в сумме дадут 36 Вольт. Лучше всего взять автомобильные – их тока хватит даже на толстые электроды (4 мм), но можно использовать и батареи от бесперебойников или мотоциклетные. В этом случае придётся ограничиться тонкими электродами (не толще 2 мм), а сама сварка будет занимать больше времени.

Схема

Три 12-вольтовых аккумулятора соединены последовательно, чтобы получить достаточное для сварки напряжение 36 Вольт

Схема простая, но обратите внимание на следующие тонкости:

• все соединения должны быть очень хорошими, так как на низком напряжении сильно возрастает нагрев и потери при плохом контакте (лучше всего использовать токопроводящую пасту);
• сечение проводов между аккумуляторами и от аккумуляторов к зажимам не должно быть меньше 16 кв. мм (лучше – 25 квадрат), само собой, подойдёт только медь;
• к детали (то есть зажиму “масса”) подключается не минус, а плюс – соответственно, минус присоединяется к электроду, а сварку нужно производить “синими” электродами (например, МР-3С);
• если электрод залип, постарайтесь его отодрать, так как долгая работа в режиме короткого замыкания вредна для батарей – у них нет встроенной защиты (см. также ниже);
• для защиты батарей от перегрева при сильном “залипе”, включите между аккумуляторами короткий кусочек провода на 2,5 квадрата, лучше на винтовом зажиме, чтобы его можно было легко поменять: при сильной перегрузке он сгорит и не даст аккумуляторам перегреться.

Выводы

Конечно, этот “сварочный аппарат” не так удобен, как обычный, в конце-концов, аккумуляторы разрядятся и их придётся заряжать. Но если вам нужно варить нечасто и вдали от розеток 220 Вольт, это решение имеет право на жизнь.

Удачной сборки и прочных швов!

Возможные дефекты

Во время работы могут возникать дефекты, негативно сказывающиеся на конечном результате.

• Прожог – этот дефект появляется из-за большого напряжения, из-за продолжительного импульса или при сильном сжатии деталей. Перегретый металл начинает стекать, образуется отверстие, в итоге сваренные края можно легко оторвать. Чтобы избежать этого, нужно уменьшить силу подачи электрического тока и силу прижима.
• Расплескивание металла – в процессе работы из точек соединения начинают вылетать искры. Возникает это из-за сильного сжатия элементов или из-за слабой подачи импульса длительное время. Металл начинает выходить за контуры «ядра», а в этом месте образуются пустоты – прочность соединения нарушается.
• Непровар – появляется из-за слабо-подаваемого тока, недостаточной силы прижима или ослабленных щипцов. Возникает непровар, если места сварки находятся рядом.
• Уменьшение размера сварки – возникает из-за непродолжительного импульса либо детали были не плотно сжаты.

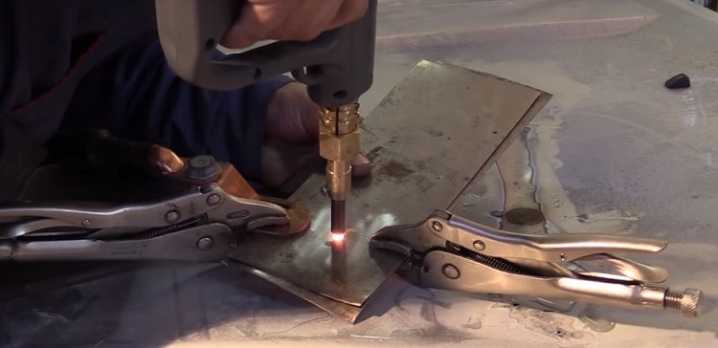

В следующем видео вас ждет современный процесс точечной сварки металлических предметов.

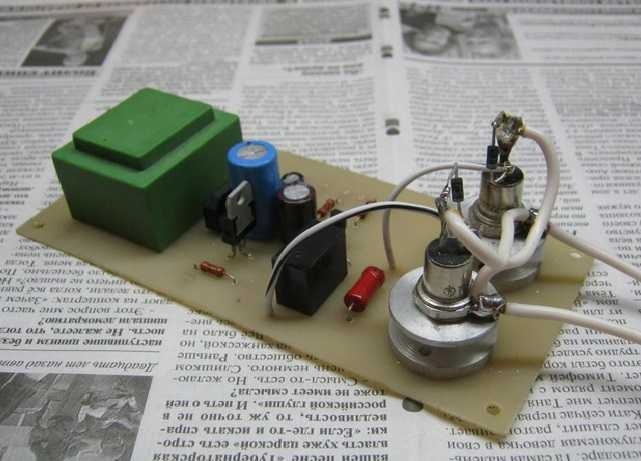

Управление сварочной процедурой

После того, как сварочный аппарат готов, следует побеспокоиться о том, чтобы он был легко управляем. Блок управления агрегатом должен состоять из специального выключателя и рычага подачи; причём последний должен быть рассчитан на достаточно большое усилие, развиваемое при сжатии сварочных элементов (электродов).

В случае обработки толстых листовых заготовок желательно воспользоваться более мощной системой сжатия (с более длинным рычагом). Однако увеличивать его длину допускается ровно настолько, чтобы это не сказалось на прочности данного элемента.

К этому нужно добавить, что для удобства работы со сварочным устройством в него может быть встроен таймер для точечной сварки, обеспечивающий контроль времени непрерывного сжатия заготовок.

С целью увеличения усилия сжатия в контактной зоне можно воспользоваться специальной системой прижима, выполненной в виде винтовой стяжки (она размещается между надёжным основанием и рычагом). При желании допускается применение других подручных средств, обеспечивающих удобную работу точечным методом.

Выключатель агрегата устанавливается в цепи первичной обмотки питания, где ток имеет небольшие значения. К тому же в этом случае он не будет задействован в основной цепи и не повлияет на переходные характеристики процесса точечной сварки.

В тех случаях, когда проводится сварка полуавтоматом, например, такой выключатель удобнее всего разместить на ручке рычага сжатия, что позволит управлять включением-выключением без отвлечения от работы.

Ответы на 5 часто задаваемых вопросов о работе с мини-контактной сваркой из трансформатора от микроволновки

1. Потребуется флюс? – Нет, флюс не нужен.
2. Использовать респираторы при работе? – Респираторы не нужны – процесс быстрый и дыма мало.
3. Может ли ток ударить человека при сварке? – Если не касаться контактов, то не ударит.
4. Можно использовать такую сварку для соединения АКБ? – Нельзя, для АКБ готовится иной вид агрегата. Подключение к батарее иное.
5. Заводской агрегат качественнее соединяет детали? – Прочность соединения одинаковая.

Если самостоятельно сделать точечную сварку, то работать она будет не хуже заводских вариантов. Именно поэтому процесс сборки необходимо внимательно изучить, и попробовать сделать устройство.

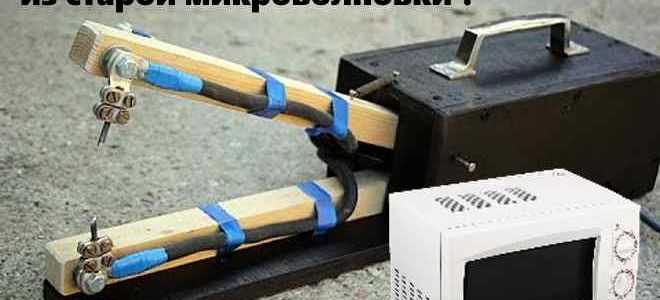

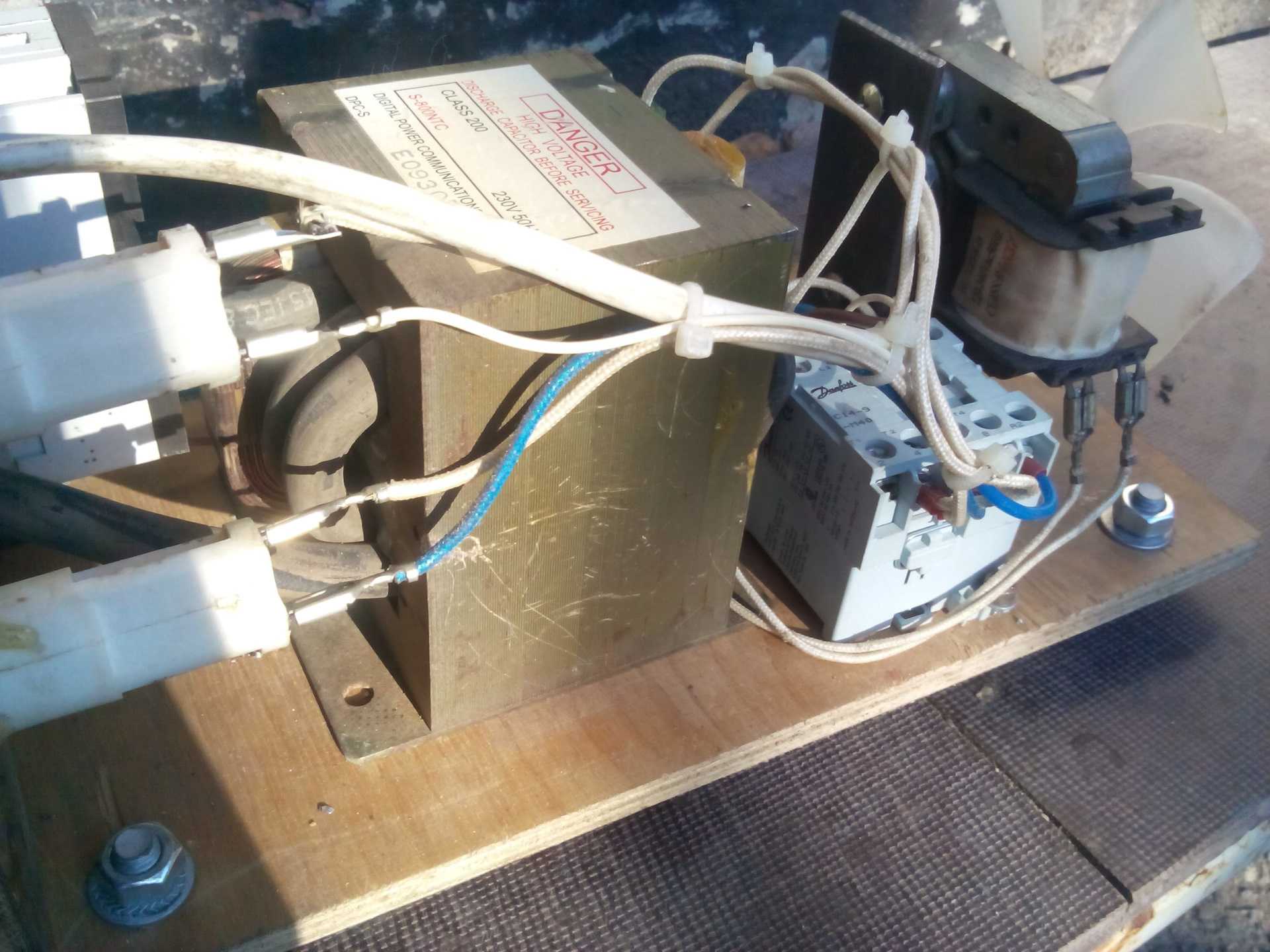

Споттер из микроволновки своими руками: сборка трансформатора

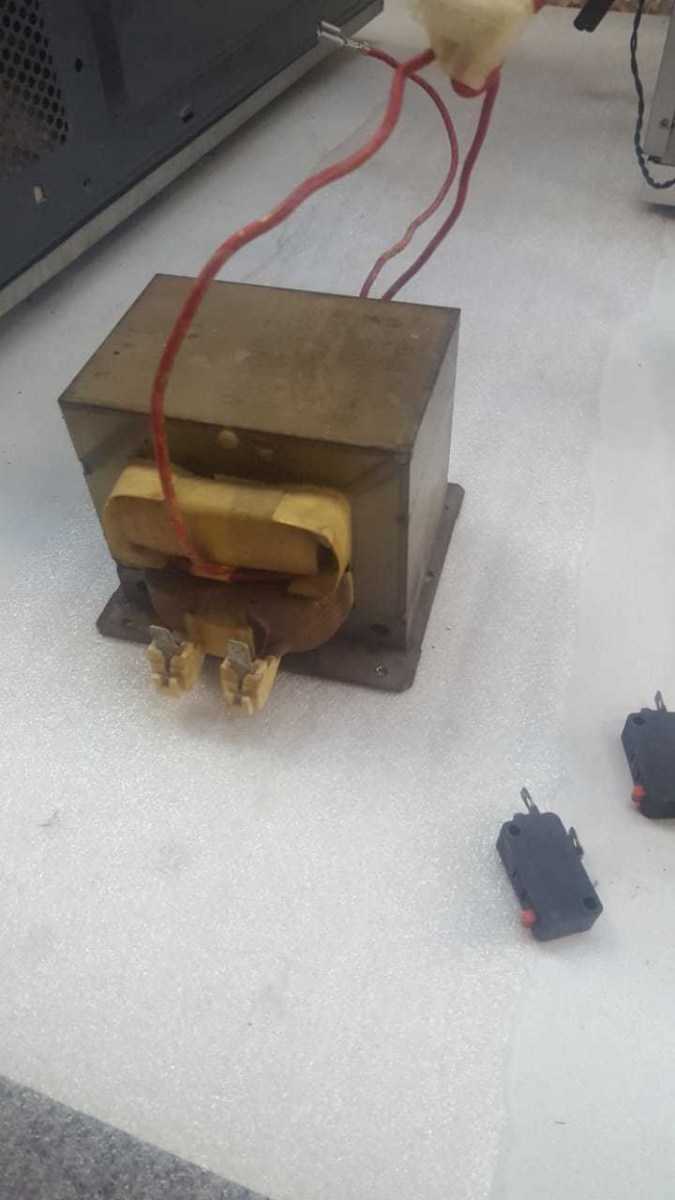

Печь СВЧ может быть использована для изготовления сварочного аппарата только в том случае, если её высоковольтный трансформатор находится в рабочем состоянии. Для самостоятельной изготовления точечной сварки потребуется обязательно извлечь данную деталь из бытового прибора. Чтобы демонтировать высоковольтный преобразователь необходимо:

• Снять заднюю крышку предварительно открутив несколько шурупов;
• Отсоединить клеммы от силового трансформатора;
• Открутить винты крепления трансформатора;
• Извлечь деталь.

Теперь из повышающего трансформатора, можно изготовить понижающий, который будет применён в конструкции самодельной точечной сварки. Для такой переделки прежде всего следует аккуратно демонтировать вторичную высоковольтную обмотку. Для этой цели необходимы следующие инструменты:

• Ножовка по металлу;
• Молоток;
• Шпилька;
• Пассатижи;
• Электродрель;
• Сверло по металлу.

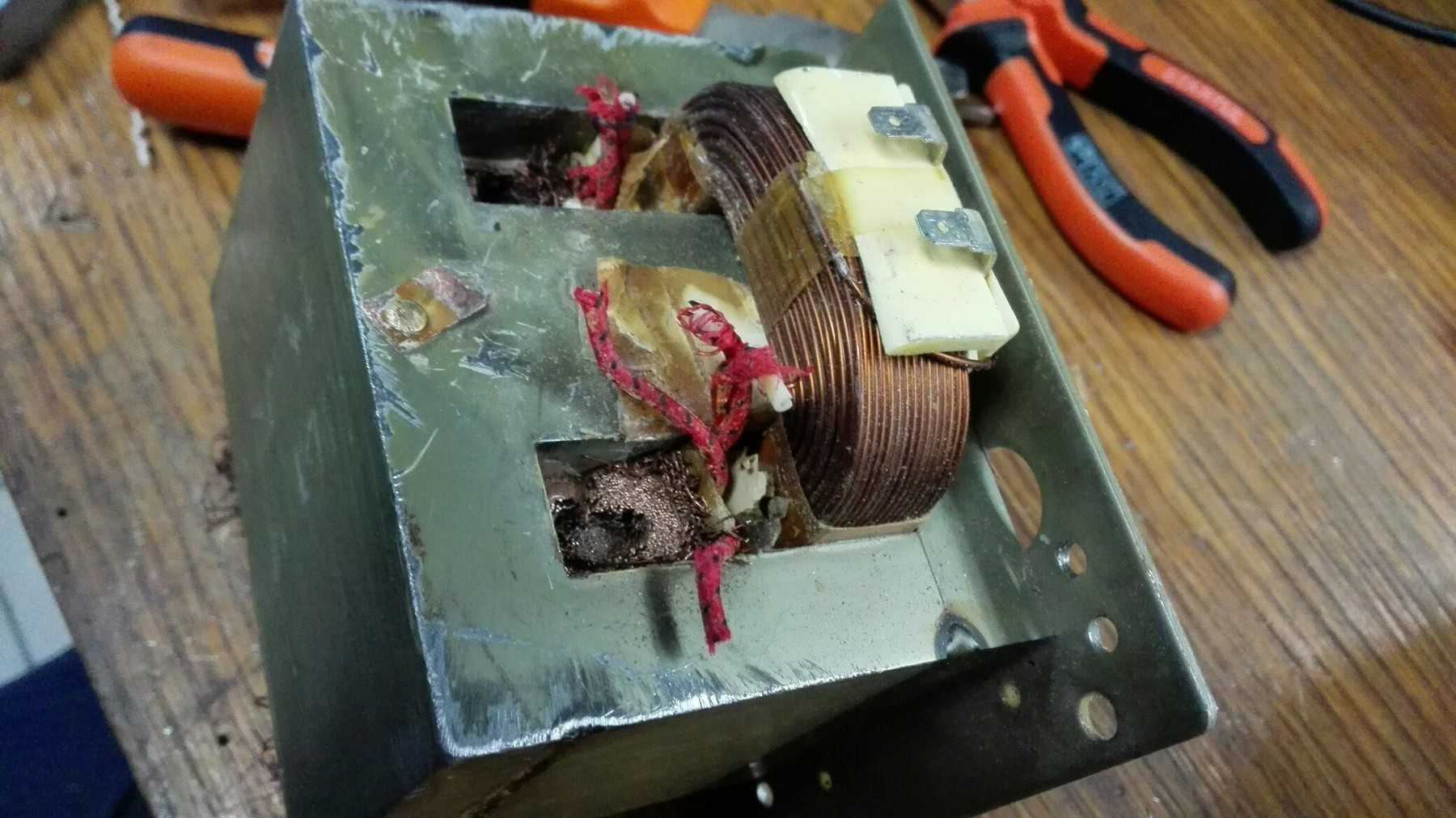

Демонтаж вторичной обмотки осуществляется в следующей последовательности:

• Закрепить трансформатор в тисках таким образом, чтобы не повредить первичной обмотки;
• Ножовкой вторичная обмотка спиливается с двух сторон.

Удаление вторичной обмотки высоковольтного трансформатора

• Дрелью просверлить оставшиеся в корпусе трансформатора провода вторичной обмотки;
• С помощью шпильки и молотка выбить остатки медной проволоки.

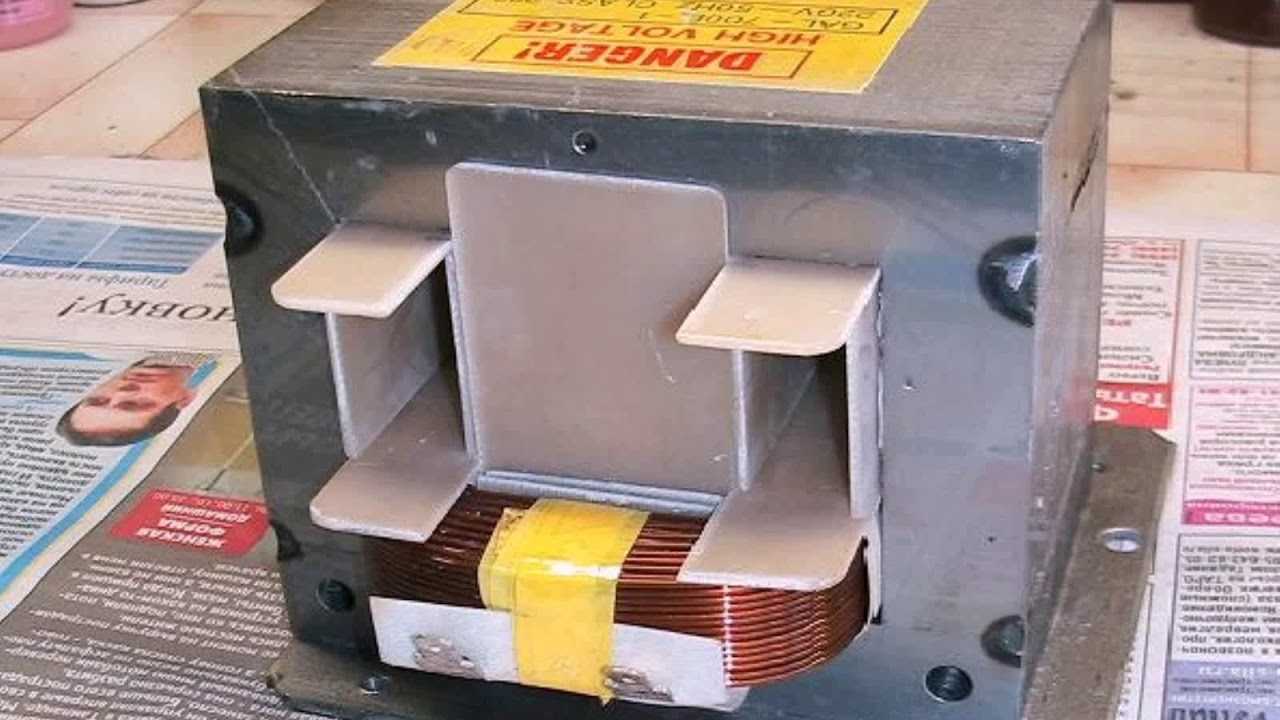

Когда высоковольтная обмотка будет полностью удалена необходимо правильно намотать провод для понижающей обмотки. Диаметр медного провода для вторичной обмотки должен быть не менее 16 мм. Если в наличии не будет проводника подходящего диаметра, то можно использовать несколько проводов сложенных пучком.

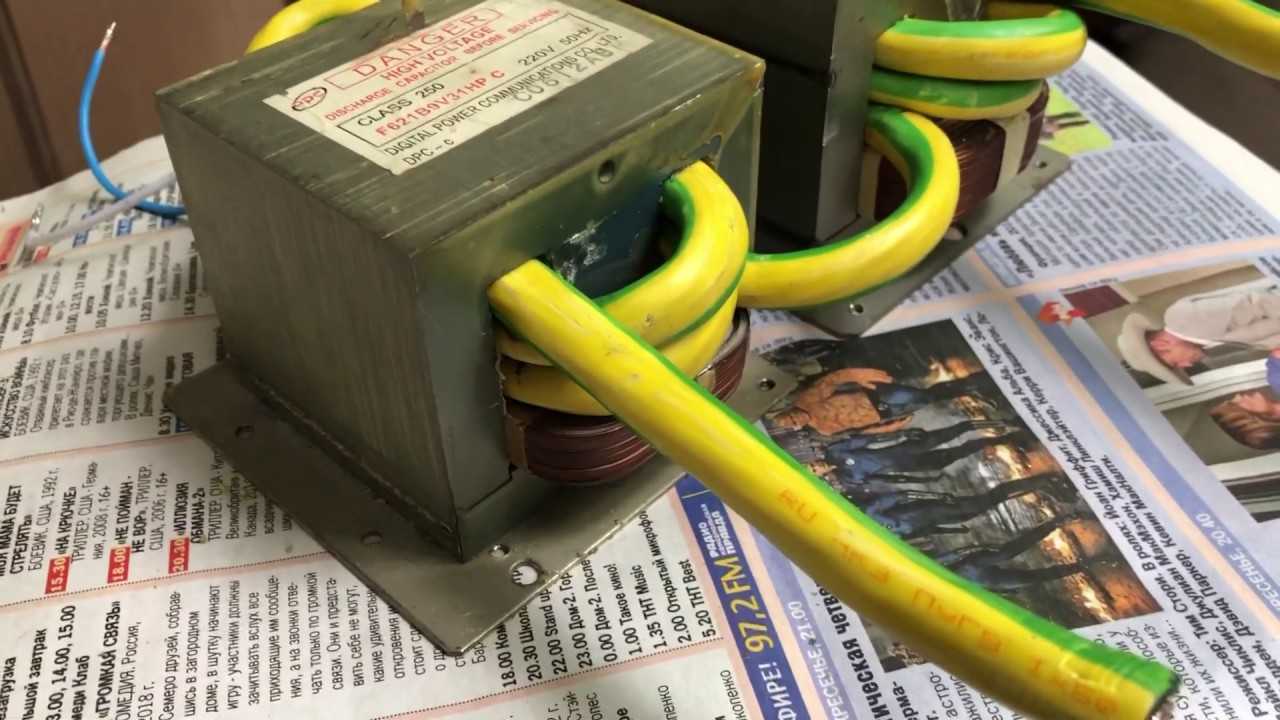

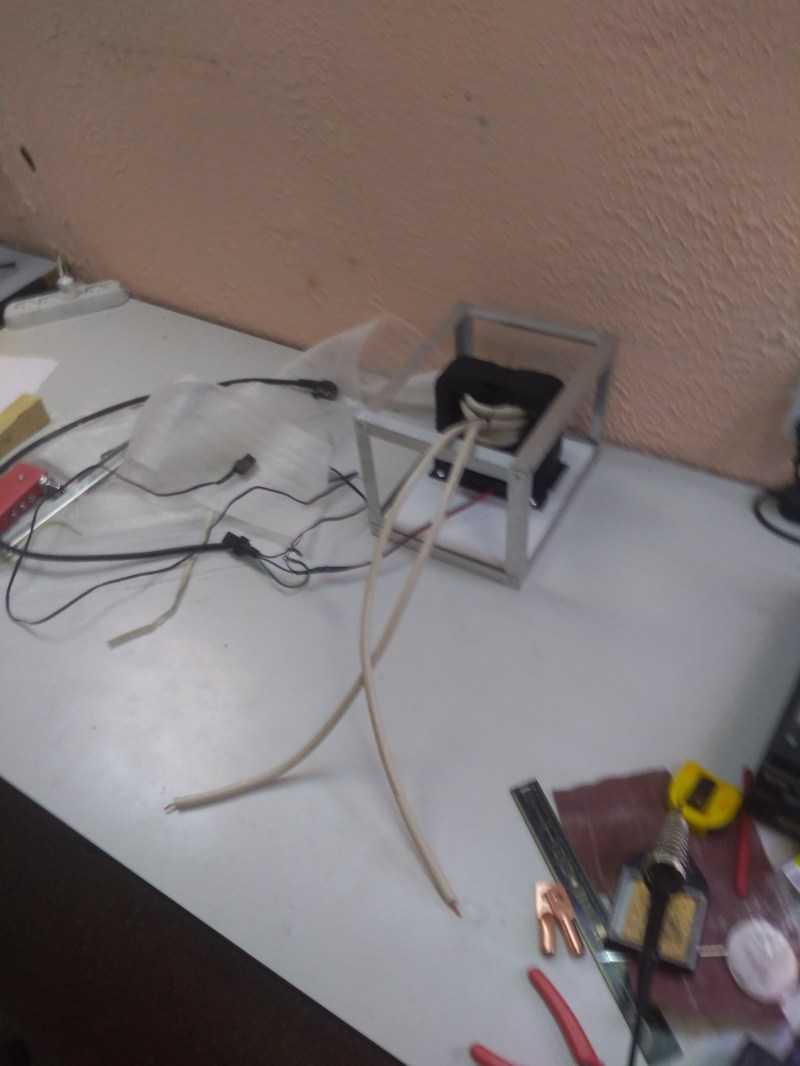

Трансформатор для точечной сварки

При этом варианте изготовления обмотки следует подобрать токоведущие жилы таким образом, чтобы сумма диаметров всех медных проводников была не менее 16 мм. Для вторичной обмотки достаточно будет намотать 2 – 3 витка, чтобы получить ток достаточно высокой мощности.

Витки следует располагать как можно ближе друг к другу.

На этом сборку трансформатора можно считать завершённой.

5 нюансов элементов управления

Аппарат, изготовленный собственноручно — несложная конструкция. Но чтобы он был качественный, необходимо сделать хорошие органы управления. Главными из них являются рычажные элементы и выключатель. Именно благодаря рычагу получится создать нужные усилия на электродах и свариваемых заготовках.

От усилий, прилагаемых при нажатии, зависит получаемое соединение. Желательно использовать длинный рычаг — для максимального прижатия. Сварку надо хорошо закрепить. Обычно фиксация производится при помощи струбцины.

Для увеличения прикладываемых усилий, используют рычаги или рычажно-винтовой механизм. Такое устройство часто ставят на рычажном механизме. В таком варианте не придется тратить время, чтобы производить операции. Если использовать такой способ, также появится возможность освободить одну руку, чтобы удерживать ею свариваемые детали.

Выключатель желательно крепить к цепи первичной обмотки. Если поместить в другую, то произойдет сопротивление, электронные части будут свариваться между собой тащишь. При этом нужно учитывать, что во вторичной обмотке будет большое количество тока — не все автоматы осилят его.

Чтобы аппарат получился более качественным, необходимо оснастить его охлаждающей системой. Для этой цели используется кулер, снятый с компьютера. Трансформатор будет охлаждаться, как иные элементы, электроды. Для эффективного охлаждения устройства этого недостаточно, но если совершать регулярные перерывы между работой, и в этот момент задействовать кулер, то аппарат не выйдет из строя долгое время.

Подытоживая информацию, становится понятно, что для создания точечной сварки используется 8 шагов:

1. Снятие трансформатора.
2. Удаление вторичной обмотки.
3. Создание новой обмотки.
4. Соединение трансформаторов, если нужно повысить мощность.
5. Электроды.
6. Помещение наконечников на провода.
7. Элементы управления.
8. Охлаждающая система.

Коротко о технологиях точечной контактной сварки

Технология контактной точечной сварки представляет собой особый метод соединения металлозаготовок в виде листов проката или приваривания разного рода штучных изделий к металлоконструкциям. К примеру, болтов, шайб, заклепок и т.п.

Наиболее широко контактное сваривание применяется на промышленных предприятиях автомобилестроения, самолетостроения и приборостроения, так как позволяет создавать надежные и долговечные сварные швы без дефектов, риска деформации поверхностей в процессе или после сварки.

Для выполнения бытовых операций с металлическими изделиями подойдет самостоятельно изготовленная точечная сварка из микроволновки. Она позволит без особенных трудностей выполнить соединение в единое целое нескольких отдельных металлических частей забора, труб, деталей авто, мотоцикла и т.п.

Точечная сварка, собранная своими руками в маленькой ремонтной мастерской, непременно должна отвечать определенным требованиям, предъявляемой к такому оборудованию.

Способ контактной сварки.

И, в том числе, нормам безопасности, нарушение которых может спровоцировать ряд негативных последствий для здоровья мастера: от маленьких ожогов на коже рук до серьезных повреждений тела человека. Тогда агрегат будет в полной мере справляться с возложенными на него функциями.

Суть работы самодельного аппарата для сварки аналогична функционированию споттера. Изготовленная модель из микроволновой печи питается от обычной сети в 220В.

Переделанный своими руками трансформатор занижает напряжение до безопасного значения ‒ 12В, а силу тока, наоборот, увеличивает до величины нагрева металла до температуры его плавления.

Ток после преобразования подается на конденсаторы для их зарядки. Когда электричество накопится в достаточном объеме, реле переведет напряжение к рабочим контактам.

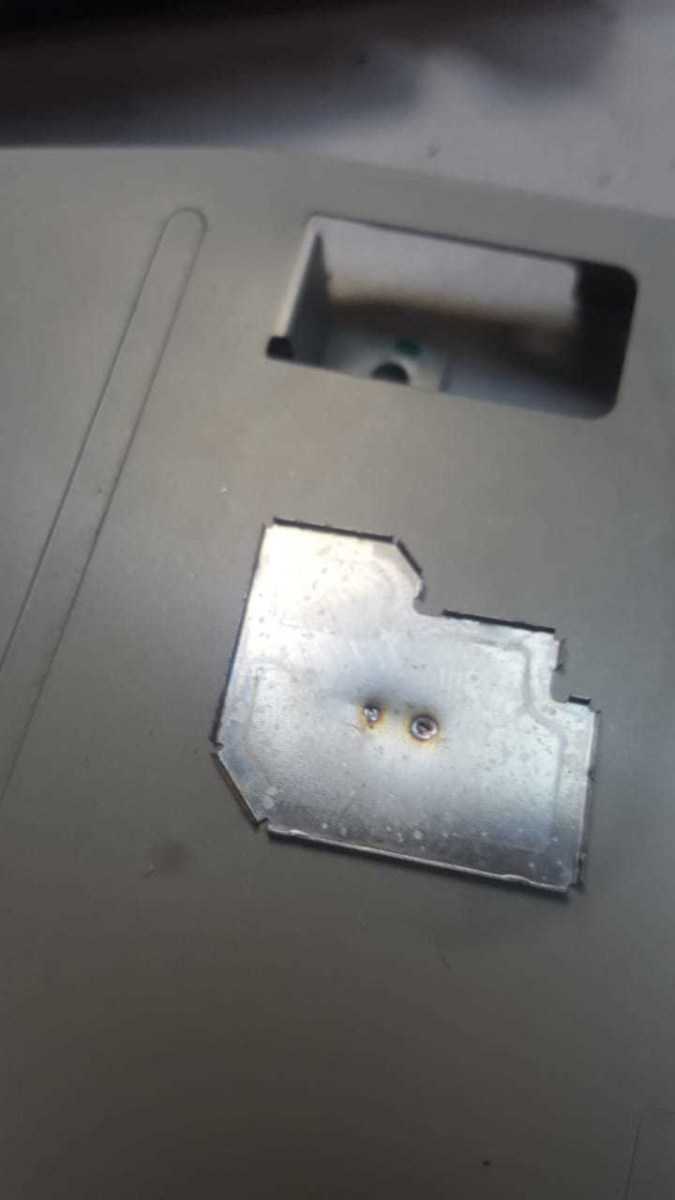

Свариваемое изделие помещают между медными электродами, которые замыкаются и провоцируют появление мощного импульса временной длиной от 0,01 до 0,1 с. Точка в зоне контакта плавится под воздействием этого импульса, а после остывания можно заметить образование сварного шва.

Если мастер справился с задачей, не допустив нарушения технологии, то швы будут лишены каких либо дефектов: сколов, трещин, кратеров и т.п.

Далее снова происходит накопление электрического заряда на конденсаторе для следующего сварочного цикла. Такая схема контактной точечной сварки, собранной своими силами из микроволновой печи, передает обобщенную суть работы сварного аппарата при работе с металлическими конструкциями.

Но при наличии желания мастер может ее усовершенствовать, разработав различные вариации модели, исходя из актуальной мощности устройства.

Наличие самодельной точечной сварки предоставляет даже малоопытному сварщику широкий круг дополнительных возможностей:

• создание соединений деталей из листов металлопроката незначительной толщины;
• работа с легкоплавкими металлами;
• придание сварному шву аккуратного вида, надежности и высокой прочности.

Стоит лишь некоторое время потренироваться выполнять сварочные швы своими силами, чтобы добиться с помощью самодельного оборудования высокой производительности труда и низких затрат расходников.

Сварочный процесс

Независимо от того, какая технология применяется для сварки стали, меди, нержавейки и других металлов, процесс включает несколько этапов.

• Для более плотного соприкосновения деталей поверхности нужно предварительно обработать, так напряжение электроэнергии будет одинаковым по всей поверхности. Для получения ровной поверхности материал обрабатывают механическими способами.
• После чего детали помещают в специальные зажимные клещи сварочной установки. Прижать детали можно и вручную, но из-за недостаточного давления качество шва будет хуже.
• На свариваемые детали поступает электрический импульс, который преобразуется в тепло и плавит металл – образуется ядро. Так как на поверхности оказывается давление, выплескивание ядра не происходит.
• После того как ток был отключен, остывшее ядро образует сварочный шов. Если варить правильно с соблюдением технологии, то прочность шва не будет уступать прочности металла.

Как избежать 4 ошибки при создании электродов

Посмотрите на картинке электроды, используемые на самодельном устройстве. Собирая сварку, надо сделать и правильные электроды. По диаметру они должны соответствовать проводкам, что крепятся к сварке. Обычно используются прутки из меди. Но если мощность оборудования будет очень большой, тогда желательно использовать жало от профессионального паяльника.

Для соединения аппаратов электродами, используют очень крепкие провода. Если проигнорировать это правило, то потери мощности не получится избежать. Мощность также может уйти в том случае, если будет использоваться большое количество различных соединений.

Для повышения эффективности сборного аппарата используют медные наконечники. Тогда получается избежать потери мощности в контактных местах.

Чтобы пайка происходила без проблем, желательно применять луженые наконечники. Поскольку электроды съёмные, то в местах фиксации с наконечником не стоит применять пайку. В этих местах образуется окисление — мощностью упадет. Съёмные электроды обеспечивают простоту очистки. Это очень удобно.

Наконечники будут фиксироваться с электродами на болтах

Важно проследить, чтобы соединение было более надежным. Если не позаботиться об этом, то будет происходить повышенное переходное сопротивление, а потому мощность споттера упадёт

Желательно создать отверстие одинаковых диаметров для двух деталей. Соединенные элементы желательно подбирать из меди. Выбор материала не безоснователен — в нем имеется маленькое электрическое сопротивление.

Виды трансформаторов для сварки

Технические характеристики трансформаторов должны обеспечивать такие технические свойства, которые позволяют с минимальными потерями произвести нагрев, расплав и соединение обрабатываемых деталей.

В конструкцию входит несколько составных частей:

Сердечник для трансформатора

1. Сердечник, состоящий из нескольких пластин, выполненных из стали. Для сборки магнитопровода применяют пластины, изготовленные из электротехнической стали. На нем устанавливают одну или несколько обмоток. Настройку напряжения выполняют с помощью винтовой пары, которая проходит через сердечник и обмотку.
2. Металлический корпус предназначен для защиты устройства от каких-либо повреждений. Кроме того, в состав трансформатора входят устройства вентиляции, рукояти и колеса для транспортировки.

Номинальное рабочее напряжение составляет 220 или 380 вольт и это позволяет их использовать и на промышленных объектах, и домашнем хозяйстве. Технические характеристики трансформатора допускают производить работы с металлическими заготовками разной формы и размеров.

Трансформатор для контактной сварки, состоит из тех же узлов, что и для традиционной. Это оборудование работает в режиме коротких, но часто повторяющихся нагрузок. Это приводит к тому, что обмотки испытывают серьезные динамические нагрузки. Для их компенсации в трансформаторах для точечной сварки применяют сердечник броневого типа и дисковые обмотки.

Трансформатор для контактной сварки ТВК-75

Трансформатор для контактной сварки ТВК-75 предназначается для работы в составе электросварного оборудования для точечной сварки, которые эксплуатируются в закрытых помещениях при соблюдении ряда условий. Магнитопровод в этом трансформаторе имеет ленточную конструкцию, и стянут в раму с помощью шпилек. Обмотки этого трансформатора дисковые. Для изготовления первой обмотки применяют теплостойкий кабель ПСД.

Трансформатор для контактной сварки ТВК-75

Вторая обмотка собрана из отдельных дисков и с помощью металлических деталей, выполненных из меди, они собраны в параллельную схему.Для охлаждения вторичной обмотки используют проточную воду, которая перемещается по специально проложенным трубам. Обмотки залиты эпоксидной смолой.Напряжение регулируется с помощью переключателей, которые установлены на сварочной машине. К основным параметрам трансформатора этой марки можно отнести следующее:

Охлаждение водой, аппарат изготовлен по классу изоляции F. За счет использования технологии Unicore трансформатор несет минимальные потери в магнитопроводе. Производитель выпускает трансформатор в климатическом исполнении УХЛ4.

Трансформатор для контактной сварки ТКС — 4500 Каскад

Трансформатор для контактной сварки ТКС — 4500 Каскад используют для сварки деталей из малоуглеродистых сталей совокупной толщиной до 4 мм.

Расчет трансформатора для сварки

Магнитопровод и обмотки отвечают за создание рабочих параметров устройства. То есть, зная, какие характеристики должны быть у трансформатора можно просчитать параметры обмоток, сердечника и сечения всех проводов.

Для выполнения расчетов необходимо взять следующие данные:

Сварочный трансформатор своими руками

1. 1. Напряжение на первой обмотке.
   2. Напряжение на второй обмотке.
   3. Сила тока на второй обмотке. Размер этого параметра определяется типом электродов и размерами заготовки.
   4. Площадь сердечника. Этот параметр определяет надежность трансформатора в целом. Оптимальным размером можно считать от 45 до 55 кв. см.
   5. Размер площади окна сердечника. Оптимальным считают размер от 80 до 110 кв. см.
   6. Плотность тока внутри обмотки. Этот параметр отвечает за потери в обмотке. Для аппаратов, выполненных своими руками, эта характеристика составляет 2,5 – 3 А.

Аппарат для точечной сварки своими руками

Сварочный аппарат действует на принципах закона Ленца — Джуоля: электрический ток, проходя по проводнику, выделяет тепло, которое напрямую равно квадрату тока, времени и сопротивлению проводника. Это означает что при силе тока в 1000 А, на тонких проводах и плохо сделанных соединениях, потери будут в 10000 раз больше, чем при 10 А.

Трансформатор

Основной элемент любого оборудования для точечной сварки — силовой, с повышенным эффектом трансформации (для получения нормального сварочного тока). Его можно взять в мощной микроволновке (от 1 кВт и выше), он питает магнетрон. Удобен своей доступностью и хорошими характеристиками. Показателей трансформатора хватит для точечной сварки стальных листов в 1 мм. Для получения большей мощности используют 2 и более детали.

Показатели таких трансформаторов составляют до 2000 В (в микроволновке оно удваивается перед подачей на магнетрон), не стоит их подключать в сеть и измерять выходные характеристики. Из этой детали нам понадобится первичная обмотка (в которой толще провод и меньше витков) и магнитопровод.

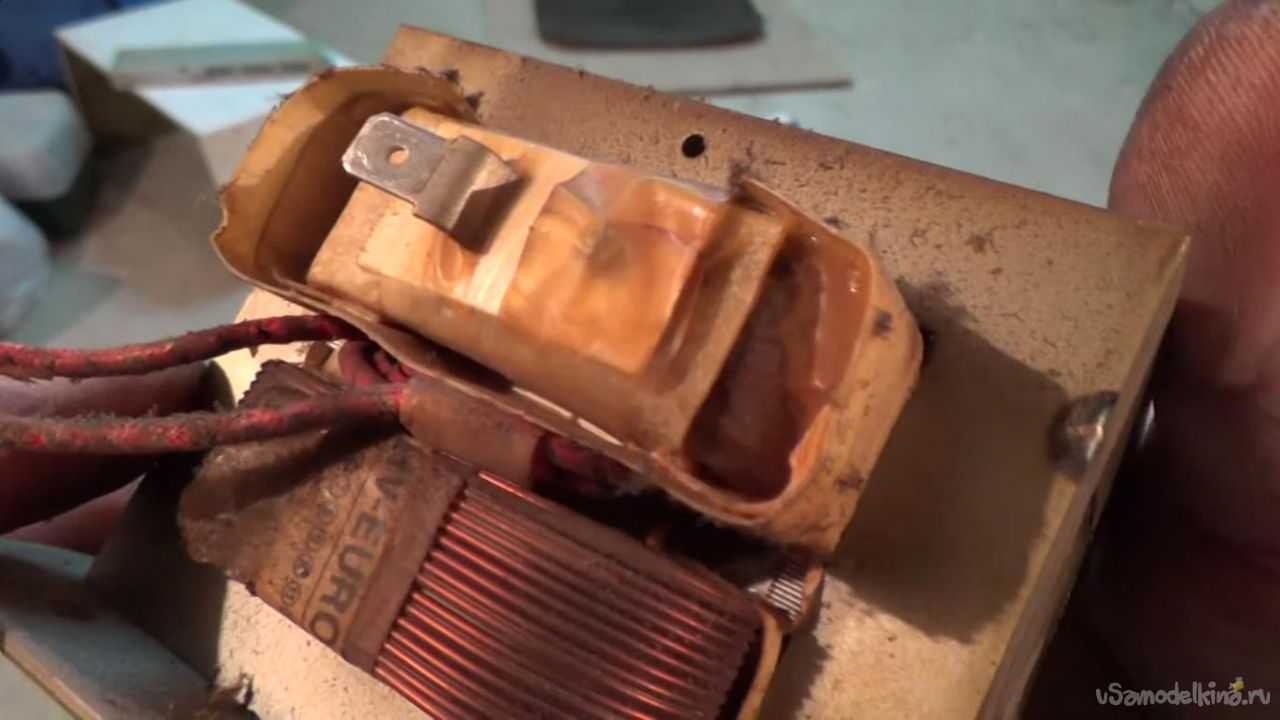

Провода срезаются стамеской или ножовкой (если он сварен, а не склеен), или выковыривается и высверливается (при очень плотной набивки обмотки, когда выбивание всё разрушит). При удалении проводов вторичной обмотки старайтесь действовать аккуратно, чтобы не повредить первичную обмотку. В трансформаторе также бывают шунты, которые ограничивают ток, их тоже нужно срезать.

После аккуратного извлечения нужных элементов, вторичная обмотка трансформатора обновляется. Для достижения показателей тока в 1000 А нужно использовать медный кабель с толщиной сечения в 100 мм² и более. Это может быть пучок или многожильный провод. Если внешняя изоляция мешает получить нужное количество витков, то её удаляют и заменяют на тканевую изоленту. Провода должны быть как можно меньшей длины, чтобы не было ненужного сопротивления.

сделайте больше витков, так вы повысите показатели мощности

Например, если у вас есть 2 трансформатора мощностью 0,5 кВт, с входным напряжением 220 В, при номинальном токе 250 А и выходным напряжением 2В. Соединив выводы вторичных и первичных обмоток, получим прибор, в котором номинальное напряжении в 2 В, выходной ток — 500 А (ток сварки также удвоится).

При создании устройства, во вторичных цепях устройства должны использоваться электроды. То есть при задействовании трансформаторов по 0,5 кВт, их связывают вместе проводами с диаметром 1 см, а концы к электроду. Если допустить ошибку при подключении выводов вторичной и первичной обмотки, это приведёт к короткому замыканию.

Когда используете два мощных трансформатора и вам нужно увеличить напряжение, но размер окна магнетрона не позволяет добавить необходимое количество витков провода, для этого вторичные обмотки соединяются последовательно. Необходимо согласовывать направление витков, иначе можно получит противофазу, что приведёт к выходному напряжению равному нулю (чтобы правильно понять этот момент проведите эксперимент с тонкими поводами).

На первичные обмотки трансформаторов

Первый случай свидетельствует о том, что цепи первичной и вторичной обмотки соединены вместе разноимёнными выводами (напряжение на первичной обмотке равно половине входного, которое преобразуется во вторичной обмотке, где оно суммируется и даёт двойное значение). Нулевое значение вольтметра показывает, значение напряжения на вторичных обмотках противоположны, это значит что одна из пар обмоток соединена одноимённым выводом.

Чтобы увеличить показатели у своего аппарата точечной сварки, нужно соединить несколько трансформаторов, но они не должны превышать показатели сети, иначе при его использовании общее напряжение будет падать. Ограничитесь 1000–2000 А, для бытовых условий такой силы тока достаточно.

Электроды

Медные стержни используют в качестве электродов. Чем больше толщина тем лучше, но его диаметр не должен быть меньше показателей провода. Если у вас аппарат небольшой мощности, то подойдут жала от паяльника.

Чем меньше длина провода

При использовании обжима, площадь крепления получается гораздо меньше, что увеличивает потери.

Управление

На промышленных аппаратах она доходит до 100 кг

Выключатель подключается к цепи первичной обмотки, иначе он будет добавлять сопротивления, а его контакты при работе расплавятся.

Если вы используете рычажный механизм прижима, то кнопку выключения монтируйте на нём. Очень удобно одной рукой давить на рычаг и управлять работой. Вторая рука контролирует сварку деталей.

Виды точечной сварки

К точечной относят один из видов контактной сварки, в ходе выполнения которой детали соединяют по отдельным точкам. Электроды, выполненные из разных материалов, сжимают заготовки и передают через себя электрический ток соответствующих характеристик. Расположение точек контакта, напрямую зависит от того как установлены электроды в машине, используемой для сварки. Опять же в зависимости от конструкции машины и электродов допустимо получение одной или нескольких точек сварки.

Контактную сварку используют для работы с черными и цветными металлами. Это могут быть детали, обработанные на механическом оборудовании, они могут иметь одинаковую или разную толщину. В качестве заготовок могут быть использованы листы, полученные на прокатных станах или кузнечно — прессовом оборудовании.Такой вид сварки наиболее эффективен для изготовления деталей в транспортном машиностроении, при производстве различного по классам станочного оборудования и пр.

Где используется точечная сварка

Точечную сварку применяют, если требуется изготовить какую-либо металлическую конструкцию. Преимущества подобной технологии:

• экологическая безопасность;
• высокие прочностные характеристики соединения;
• быстрота и простота автоматизации работ.

Вследствие указанных выше достоинств, точечную сварку применяют:

• в автомобилестроении;
• в судостроении;
• в авиационной промышленности;
• в производстве электронных изделий и бытовой техники;
• при создании ювелирных украшений;
• на предприятиях, выпускающих товары народного потребления и пр.

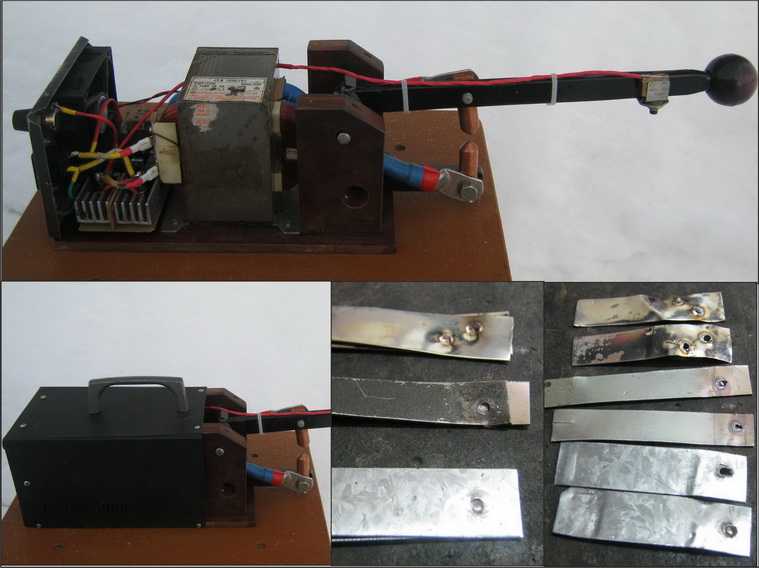

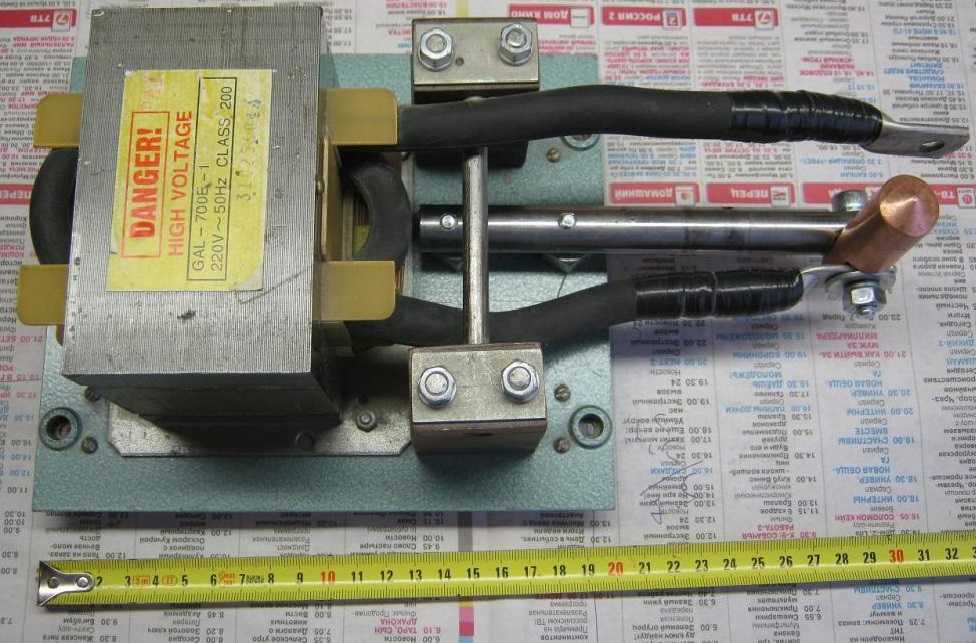

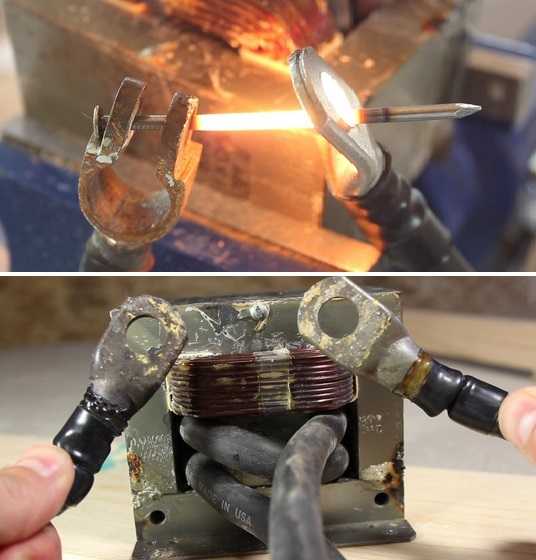

Мощностные параметры и возможности собственноручно сделанной сварки контактного типа не сравнятся с показателями аппарата заводской сборки. Несмотря на это, её допустимо применять для приваривания металлов всех видов стали и сплавов.
