Типы, виды цоколей ламп

Преимущества и недостатки ламп накаливания

Потребитель продолжает приобретать неэкономчные лампочки благодаря целому ряду плюсов, хотя некоторые из них весьма условны. По отзывам, их выбирают из-за следующих качеств:

• невысокая стоимость;
• отсутствие пускорегулирующего оборудования;
• моментальное зажигание после включения;
• привычный «домашний» свет;
• отсутствие вредных веществ;
• нет реакции на низкую температуру и электромагнитные импульсы.

Однако мало кто оценивает качество светового потока или пульсацию, все же для большинства решающим оказывается первый фактор.

Но недостатки гораздо весомее, так как среди них сравнительно низкая световая отдача, ограниченный срок службы, небольшой диапазон цветовой температуры (только желтый свет), зависимость от перепадов напряжения в сети, пожароопасность.

Если включить лампу накаливания мощностью 40 Вт, спустя полчаса она нагревается до +145-148°С и начинает нагревать окружающие предметы, что чревато случайным возгоранием

Сейчас существует возможность сравнить на практике работу ламп накаливания, газоразрядных и светодиодных аналогов. Каждый, кто заметил разницу в энергопотреблении, давно перешел на энергосберегающие устройства.

Как правильно выбрать

Трубчатые люминесцентные лампы используются в основном в общественных зданиях, в быту их можно установить лишь в подсобных помещениях.

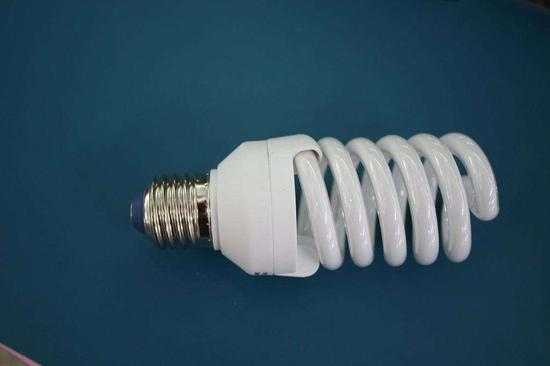

Напрямую заменить ЛН может компактная люминесцентная или светодиодная лампочка. Об экономии на потреблении электроэнергии можно судить по таблице:

Накаливания (Вт)	Компактная люминесцентная (Вт)	Светодиодная (Вт)
50	6	3-4
60	11	6-7
65	13	8
75	15	9
90	18	11
100	20	12
125	25	15
150	30	17

Перед тем, как идти в магазин, необходимо определить:

• какой нужен цоколь;
• какая форма лучше;
• мощность;
• цвет;
• производителя.

Если проводится замена источников в имеющемся светильнике, выбор ограничивается. Цоколь и форму необходимо подбирать в соответствии с параметрами выгоревших лампочек. При разработке новой системы во время строительства или ремонта специалисты рекомендуют провести расчеты, на их основании выбрать тип источников света, только потом подбирать светильники.

Подбор мощности проводится по таблице. Например, если необходимо заменить лампу накаливания на 100 Вт, нужно купить компактную энергосберегающую люминесцентную на 20 Вт или светодиодную на 12 Вт.

Если светильник не меняется, можно взять с собой старую лампочку, чтобы не ошибиться при выборе размера и цоколя.

Цвет света популярные производители указывают на изделии или упаковке. Достаточно только изучить, какой из них подходит для жилых помещений. При необходимости всегда существует возможность получить консультацию у продавца. Если магазин хороший, у него должен быть достаточный уровень квалификации.

Качество чаще всего зависит от производителя. Не стоит покупать дешевую продукцию, изготовленную на неизвестном китайском производстве

Обязательно нужно обратить внимание на заявленный срок службы. Если он короткий, лампочка не самого высокого качества

Минимальный срок должен быть от 3-х лет.

Производители, предлагающие высококачественные энергосберегающие КЛЛ:

• Philips;
• OSRAM;
• Maxus;
• Фотон;

У этих изделий хорошие эксплуатационные характеристики и привлекательный гарантийный срок. Жидкая ртуть заменяется сплавом, не позволяющим веществу испаряться, если колба разбивается.

Производители, предлагающие товар со средним качеством:

• Навигатор;
• Космос;
• Nakai;

Продукция удовлетворительного качества класса эконом:

• DeLuxe;
• Volta.

Российская маркировка:

• Л — люминесцентная;
• ТБ – белая теплая;
• Б — белая;
• Д — дневная;
• Ц – цветопередача улучшена;
• Э – повышена экологичность.

В международной маркировке первая цифра обозначает светопередачу, остальные две – температуру, но в сотнях градусов. Например, 827, 830 и 836 – это 2700 – 3600 К.

У светодиодов есть особый параметр, который обязательно учитывается при выборе – угол потока света.

Разобраться поможет таблица:

Характеристики освещения	Угол (в градусах)	Обозначение
Широкий поток	От 60	VWFL
Равномерное рассеивание	55-60	WFL
Небольшой поток	35-40	FL
Узконаправленный луч	24-30	NFL
Пятно небольших размеров	15-20	SP
Ограниченное пятно	8-15	NSP
Узконаправленный пучок	до 8	VNSP

Led-лампы с углом до 20 градусов выбирают для подсветки декора или мебели. Для общего освещения угол должен быть максимальный.

О качестве можно не беспокоиться, если покупать продукцию Osram, Gauss, Uniel, Navigator.

Что такое световой поток

В старые добрые времена, основным параметром по которому выбирали лампочку в прихожую, на кухню, в зал, была ее мощность. Никто никогда и не задумывался спрашивать в магазине про какие-то люмены или канделы.

Говоря простыми словами, световой поток – это количество света, которое дает светильник.

Однако не путайте световой поток светодиодов по отдельности, со световым потоком светильников в сборе. Они могут существенно отличаться.

Надо понимать, что световой поток это всего лишь одна из множества характеристик источника света. Причем его величина зависит:

от мощности источника

Вот таблица этой зависимости для светодиодных светильников:

А это таблицы их сравнения с другими видами ламп накаливания, люминесцентных, ДРЛ, ДНаТ:

Однако есть здесь и нюансы. Светодиодные технологии до сих пор еще развиваются и вполне возможен вариант, когда светодиодные лампочки одинаковой мощности, но разных производителей, будут иметь абсолютно разные световые потоки.

Просто некоторые из них ушли более вперед, и научились снимать с одного ватта больше люмен, чем другие.

Кто-то спросит, для чего нужны все эти таблицы? Для того, чтобы вас тупо не обманывали продавцы и производители.

На коробочке красиво напишут:

мощность 9Вт

светопоток 1000Лм

аналог лампы накаливания 100Вт

Но с такой мощностью вам и близко не будет хватать прежнего света. Начнете ругаться на светодиоды и технологии их несовершенства. А дело то оказывается в недобросовестном производителе и его товаре.

от эффективности

То есть, насколько эффективно тот или иной источник преобразует электрическую энергию в световую. Например, обычная лампа накаливания имеет отдачу 15 Лм/Вт, а натриевая лампа высокого давления уже 150 Лм/Вт.

Получается, что это в 10 раз более эффективный источник, чем простая лампочка. При одной и той же мощности, вы имеете в 10 раз больше света!

Измеряется световой поток в Люменах – Лм.

Что такое 1 Люмен? Днем при нормальном свете, наши глаза больше всего чувствительны к зеленному цвету. К примеру, если взять два светильника с одинаковой мощностью синего и зеленого цвета, то для всех нас более ярким покажется именно зеленый.

Длина волны зеленого цвета равна 555 Нм. Такое излучение называется монохроматическим, потому что содержит в себе очень узкий диапазон.

Конечно, в реалии зеленый дополняется и другими цветами, чтобы в итоге можно было получить белый.

Но так как чувствительность человеческого глаза максимальна именно к зелени, то и люмены привязали к нему.

Так вот, световой поток в один люмен, как раз таки и соответствует источнику, который излучает свет с длиной волны 555 Нм. При этом мощность такого источника равняется 1/683 Вт.

Почему именно 1/683, а не 1 Вт для ровного счета? Величина 1/683 Вт возникла исторически. Изначально, основным источником света была обычная свечка, и излучение всех новых ламп и светильников как раз таки и сравнивались со светом от свечи.

В настоящее время эта величина 1/683 узаконена многими международными соглашениями и принята повсеместно.

Это напрямую влияет на зрение человека.

Что это такое

Данные лампочки относятся к газоразрядным светильникам, поэтому их работа происходит за счет электрического разряда в парах металлов.

Главная особенность МГЛ — применение дополнительных веществ, например паров ртути и галогенидов, они в свою очередь находятся в газовой среде.

Когда светильник не работает, то пары оседают на стенках горелки. При раскалывании этот «осадок» образует испарения, и при этом раскладывается на ионы. Таким образом получается свечение МГЛ.

К сожалению, такие изделия очень вредны для здоровья из-за содержания внутри опасных веществ.

Ниже можно узнать технические характеристики металлогалогенных ламп.

Основные характеристики изделий от известной марки

Преимущества и недостатки

Лампы накаливания остаются одним из самых распространенных источников света в наши дни. Причинами популярности этих изделий являются:

1. Простота крупносерийного производства, которое налажено и отработано за много лет работы.
2. Невысокая себестоимость.
3. Практически мгновенный разогрев до рабочих температур без применения специальной электроники (пусковых реле и т. д.).
4. Нечувствительность к скачкам напряжения в сети (кроме перепадов на большую величину).
5. Отсутствие в конструкции материалов, загрязняющих окружающую среду.
6. Возможность работы при постоянном и переменном токе любой частоты.
7. Отсутствует полярность при подключении цоколя.
8. Отсутствие пульсаций света, связанных с частотой напряжения.
9. Легкость регулирования степени накала лампы.
10. Широкий диапазон температур работоспособности.
11. Возможность изготовления ламп под любое напряжение и мощность.

Но наряду с достоинствами имеются и недостатки, которые и привели к появлению новых типов ламп.

К минусам лампы накаливания относятся:

1. Невысокая световая отдача при высоком энергопотреблении.
2. Малый срок службы.
3. Резкое увеличение тока в цепи в момент подачи напряжения на нить. При этом ток возрастает в 8…10 раз, нагружая электрическую проводку и контактные соединения.
4. Хрупкая колба, очень чувствительная к ударам и вибрации.
5. Изменение интенсивности освещения от напряжения. Вместе с этим меняется и срок службы, который сильно сокращается при высоких напряжениях.
6. Пожароопасность из-за нагрева колбы и патрона. Самые слабые лампы с мощностью до 25 Вт способны нагреться до 100 градусов. Самые мощные образцы ламп прогреваются до 310…330 градусов. В ходе проведенных экспериментов выяснилось, что для воспламенения соломы от контакта с лампой в 60…75 Вт потребуется не менее часа времени.
7. Нагрев лампы вызывает охрупчивание материала патрона, который просто рассыпается при попытке выкрутить цоколь лампы.

В связи с этими недостатками идет поэтапное ограничение мощности ламп накаливания, доступных к продаже. В Российской Федерации с 2013 года официально запрещена продажа ламп накаливания с мощностью 100 Вт и более. Однако имеющиеся в продаже лампы с заявленной мощностью 95…97 ватт по факту являются обычными «сотками». Запрет на продажу более мощных изделий обходится с помощью изменения названия на «теплоизлучатель» или «нагревательный прибор». Под таким обозначением доступны лампы с мощностью от 150 до 300 Вт.

 Загрузка …

Преимущества и недостатки

Люминесцентные устройства имеют преимущества, достоинства и недостатки. Лампы имеют высокий показатель световой отдачи. Люминесцентные приборы в 20 Вт обеспечивают освещение в комнате, которое имеют устройства накаливания и иллюминационные лампы в 100 Вт.

Изделия отличаются высоким коэффициентом полезного действия. Энергосберегающие лампы используются до 20 тыс. часов при обеспечении требований эксплуатации.

Свет у люминесцентных конструкций не направленный, а рассеивающий. В северных регионах рекомендовано применение люминесцентных ламп дневного света в жилых и общественных зданиях.

Преимущество люминесцентных устройств в разнообразии конструктивных решений. Разные формы, цветовые оттенки устройств позволяют реализовывать оригинальные дизайнерские решения в архитектуре общественных и жилых комплексов.

К недостаткам люминесцентных приборов относится содержание в конструкции ртути, в зависимости от размера лампы объем вещества варьируется от 2,3 мг до 1 г. Однако производители разрабатывают конструкции, которые в применении не опасны.

Необходимо учитывать сложность в монтаже схем включения и ограниченную мощность на 1 единицу (150 Вт). Эксплуатация устройств зависит от климатических условий, т.к. при понижении температуры устройства гаснут либо не зажигаются. Световой поток в лампах снижается к концу эксплуатации прибора.

Типы

Лампы накаливания

Несмотря на низкий КПД, используются и по сей день в организации домашнего освещения. Преимущество таких светильников в низкой стоимости и в приятном для глаз оранжево-красном свечении. Минусы – в  неэкономичности и очень низком сроке службы.

Лампы накаливания могут отличаться по мощности, виду цоколя, типу газа,  заполняющего стеклянную колбу. Есть модели с отражателями, которые фокусируют световое излучение, в этом случае энергоэффективность немного повышается.

Люминесцентные

Применяются в качестве осветительных устройств более 80 лет, но из-за своих габаритов не получили широкого распространения. Современные люминисцентные приборы представляют собой закрученную в спираль стеклянную трубку, в которой происходит газоразрядное свечение паров ртути.

Обозначения типа излучаемого прибором света следующее:

• Л – люминисцентные;
• Д – дневной;
• Б – белый;
• ТБ – тёпло-белый;
• ХБ – холодно-белый;

Данные осветительные устройства относятся к классу энергосберегающих. В сравнении с лампой накаливания, количество выделяемого видимого света при одинаковой мощности у люминесцентного светильника более чем в 5 раз выше. Срок эксплуатации составляет 5 лет.

Имеют различную световую температуру, а также отличаются по мощности и типу цоколя.

Среди недостатков:

1. Не включаются при низкой температуре воздуха.
2. Имеют высокую стоимость.
3. Используемые внутри стеклянные колбы пары ртути, являются опасными для здоровья человека.
4. Требуется специальная утилизация.

Галогеновые лампы

В таких осветительных устройствах, как и в лампах накаливания, используется вольфрамовая спираль, но вместо вакуума, в стеклянной колбе находится пары брома или йода. Такая конструкция позволяет спирали работать большее количество времени, а также значительно повышает тепловую температуру спирали.

Основное преимущество заключается в компактности. За счёт того, что не происходит осаждения металла нити накаливания на стекле, колбу можно изготовить небольших размеров.

Если поместить галогеновый светильник в ещё одну колбу,  получится как бы матрёшка из 2 ламп. Пространство, разделяющее первую и вторую колбу, может быть заполнено инертным газом, что способствует повышению КПД светового прибора, за счёт уменьшения тепловых потерь.

Недостатки галогеновых устройств заключаются в высоком энергопотреблении. При использовании совместно с диммерами, наблюдается неприятный низкочастотный шум. Галогеновые лампы сильно нагреваются, что также значительно ограничивает их сферу применения.

Светодиодные

Эти осветительные приборы появились относительно недавно и стремительно стали вытеснять с рынка другие разновидности осветительных устройств. Это происходит потому, что по уровню энергосбережения, такие светильники находятся далеко впереди своих конкурентов.

Преимущество светодиодов заключается не только в высокой степени экономичности, но и значительно большем сроке службы. Если соблюдены все технические условия для нормальной работы светодиодов, то их работа продолжается в течение 5 лет и более. Ещё один положительный момент использования светодиодов заключается  в том, что данные приборы не требуют времени для выхода на максимальную светоотдачу.

Как только будет подано питание – светодиоды мгновенно зажгутся.

Основной недостаток – высокая стоимость, при долгом сроке эксплуатации превращается в преимущество. В течение времени работы одного светодиодного прибора, свой срок отработают 5 люминисцентных и 50 ламп накаливания.

Если использовать светодиоды при температуре воздуха – 25 и ниже, то очень многие светодиодные светильники не зажгутся. Такую особенность светодиодов необходимо учитывать при организации уличного освещения.

Преимущества и недостатки

Практически в каждом доме осветительные приборы оснащены винтовыми патронами. В советское время диаметр в 90 % случаях составлял 27 мм, сегодня не менее 50. Поэтому главным преимуществом цоколя е27 является его широкое применение.

Из минусов можно выделить способность металла ржаветь. Если образовалась коррозия, то выкрутить лампу из патрона будет практически невозможно. Также встречаются некачественные изделия. Их изготавливают с нарушением относительно допустимых погрешностей (по ГОСТу) по диаметру и углу витков.

Цоколь невозможно было выкрутить

Еще один важный положительный момент касается мощности светового потока. Только e27 цоколь способен справиться с лампами в 300-350 Вт. А светодиодные изделия могут освещать помещение сотнями Люмен.

В отличие от других конструкций цоколя запатентованная Эдисоном не поддается деформациям. Для изменения формы потребуется приложить заметные усилия, которые во время транспортировки или падения отсутствуют.

Технология изготовления контактного элемента ламп и используемые для этого материалы обходятся производителям относительно не дорого. А так как спрос неизменно велик на продукцию, то итоговая стоимость ламп с таким цоколем оказывается самой низкой. Другие цоколи стоят дороже.

Строение лампы накаливания

Срок годности

Срок службы изделия зависит от его качества. ЛН нужно хранить в картонной коробке. Это нужно для того, чтобы случайно не разбить ее или чтобы она не дала незаметную трещину, которая испортит всю работу. Из-за такой трещины газ будет испаряться, в итоге после того, как лампочка будет вкручена в плафон, она поработает не больше 2-3 часов. Нужно соблюдать правила безопасности при вкручивании лампы в плафон. Нельзя допускать детей к этому процессу, а также желательно полностью выключать подачу электричества в помещении.

Обратите внимание! Использованные лампочки необходимо правильно утилизироваться, выкидывать вместе с пищевыми отходами их не разрешается. В каждом городе есть специальные баки, для таких отходов

Если соблюдать все правила хранения и использования, то лампа прослужит максимально долго, без дефектов.

Винтажная лампа Эдисона

Виды и типы

Как было сказано выше, люминесценты подразделяются на два типа, высокого и низкого давления.

Первые представлены широко распространенными лампами уличного освещения типа ДРЛ. Такие светильники имеют большую мощность и плохую цветопередачу. Применяются только для уличного освещения или в помещениях с большой площадью, в которых не предъявляются высокие требования к качеству освещения.

Лампы с добавками солей некоторых металлов ДРИ имеют более высокую светоотдачу и могут иметь различные оттенки цвета. Находят применение для декоративной подсветки архитектурных элементов зданий и в тех областях, где требуются мощные точечные источники освещения определенного цвета.

Ртутно-кварцевые лампы типов ДРТ и ПРК имеют корпус из кварцевого стекла и служат мощным источником ультрафиолетового излучения.

Наибольшее распространение получили лампы низкого давления трубчатого типа. Они выполнены в виде стеклянной трубки, заполненной аргоном с добавкой паров ртути. На противоположных концах светильника находятся по два электрода.

Каждая пара на торцах соединена со спиралью из нихрома. Спираль служит для первоначального запуска. Такие лампы требовали громоздкой пускорегулирующей аппаратуры, в которую входит дроссель и стартер.

Развитие современной электроники позволило заменить аппаратуру запуска миниатюрной электронной схемой, которая по своим габаритам позволяет использовать в качестве корпуса цоколь лампы.

Галогенные лампы

Галогенная лампа с обычным цоколем

Галогенные лампы мало чем отличаются от ламп накаливания, принцип работы тот же. Единственная разница между ними — это газовый состав в баллоне. В данных лампах к инертному газу примешивают йод или бром. В результате становится возможным повышение температуры нити накаливания и уменьшение испарения вольфрама.

Лампа ко встроенному светильнику

Именно поэтому галогенные лампы можно делать более компактными, а срок их службы повышается в 2–3 раза. Однако температура нагревания стекла повышается весьма значительно, поэтому галогенные лампы делают из кварцевого материала. Они не терпят загрязнений на колбе. Прикасаться незащищенной рукой к баллону нельзя — лампа перегорит очень быстро.

Галогенная линейная лампа

Линейные галогенные лампы используются в переносных или стационарных прожекторах. В них часто бывают датчики движения. Такие лампы используют в гипсокартонных конструкциях.

Галогенные компактные зеркальные лампы с цоколем G4

Компактные осветительные устройства имеют зеркальное покрытие.

К минусам галогенных ламп можно отнести чувствительность к перепадам напряжения. Если оно «играет», лучше приобрести специальный трансформатор, выравнивающий силу тока.

Прожектор

Основные выводы

До недавнего времени лампы с нитью накала широко применялись в разных сферах жизни, но сейчас их активно вытесняют современные источники света. Однако многие потребители до сих пор остаются верными ЛН. Если вы из их числа, то при выборе лампочки учитывайте ее важные характеристики и маркировку. Также вам следует учитывать, что приборы с телом накала отличаются формой колбы, ее покрытием, наполнением, а также функциональным назначением. К основным плюсам лампочки накаливания относят низкую цену, простоту использования, приятную цветовую температуру, а к недостаткам – короткий ресурс работы, большие траты электроэнергии, ЛН выделяет много тепла и мало света. Использовать лампочку накаливания для освещения жилого помещения или нет – выбор за вами.
