Что такое короткое замыкание

Чем КЗ отличается от перегрузки

Если фазу и ноль электрической сети соединить под напряжением друг с другом не через потребитель, а напрямую, то возникнет короткое замыкание, сокращенно КЗ. Коротким замыканием называется соединение проводников отдельных фаз между собой или с землей через относительно малое сопротивление, принимаемое равным нулю при глухом металлическом коротком замыкании.

Никакая сеть не предназначена для длительной работы в таком режиме. Однако данный аварийный режим иногда возникает. Так, короткое замыкание может случиться из-за нарушения изоляции электропроводки или из-за случайного замыкания разноименных проводников проводящими частями электрооборудования. Нормальная работа электрической сети будет нарушена. Чтобы это нежелательное явление предотвратить, электрики используют клеммники либо просто изолируют соединения.

Проблема режима КЗ заключается в том, что в момент его возникновения в сети многократно увеличивается ток (до 20 раз превышает номинал), что приводит к выделению огромного количества джоулева тепла (до 400 раз превышает норму), поскольку количество выделяемой теплоты пропорционально квадрату тока и сопротивлению потребителя.

Теперь представьте: сопротивление потребителя здесь — доли ома проводки, а ток, как известно, тем выше, чем меньше сопротивление. В итоге, если мгновенно не сработает защитное устройство, произойдет чрезмерный перегрев проводки, провода расплавятся, изоляция воспламенится, и может случиться пожар в помещении. В соседних помещениях, питаемых этой же сетью, упадет напряжение, и некоторые электроприборы могут выйти из строя.

Типичный вид короткого замыкания для жилых квартир — однофазное короткое замыкание, когда фаза смыкается с нулем. Для сетей трехфазных, например в цеху или в гараже, возможно трехфазное или двухфазное короткое замыкание (две фазы между собой, три фазы между собой, или несколько фаз на ноль). Для трехфазного оборудования, такого как асинхронный двигатель или трехфазный трансформатор, характерно межвитковое замыкание, когда витки замыкаются накоротко внутри обмотки статора или внутри обмотки трансформатора, шунтируя остальные рабочие витки и выводя таким образом прибор из строя.

Или замыкание может случиться через проводящий корпус прибора. Вообще проводящие корпуса следует заземлять, дабы защитить персонал от случайного поражения током, а провода в квартирах использовать те, что в негорючей изоляции. Есть еще один вид аварийного режима нагрузки электрической сети, связанный с превышением нормального тока.

Это так называемая перегрузка. Перегрузки иногда возникают в квартирах, в домах, на предприятиях. Это опасный режим, порой более опасный, чем короткое замыкание. Ведь короткое замыкание в квартире может быть на корню остановлено мгновенно сработавшим автоматическим выключателем в щитке. А вот токовая перегрузка — случай более хитрый.

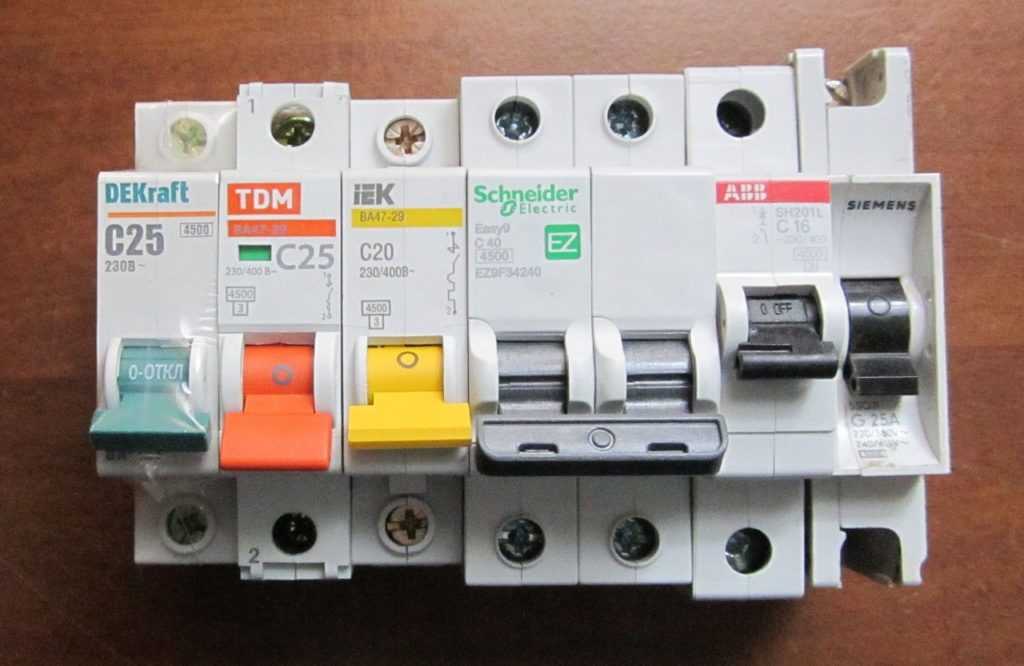

Выключатели для защиты от короткого замыкания.

Представьте себе, что в одну единственную розетку вы решили понавтыкать множество электроприборов через тройник да через удлинители. Что нежелательного может в этом случае произойти? Если жила проводки, подведенный к розетке, не рассчитана на ток более 16 ампер, то при включении в такую розетку нагрузки более 3500 ватт начнется перегрев электропроводки чреватый пожаром.

Вообще тепловое воздействие на изоляцию проводов резко снижает ее механические и диэлектрические свойства. Например, если проводимость электрокартона (как изоляционного материала) при 20°С принять за единицу, то при температурах 30, 40 и 50°С она увеличится в 4, 13 и 37 раз соответственно.

И тепловое старение изоляции наиболее часто возникает именно из-за перегрузки электросетей токами, превышающими длительно допустимые для данного вида и сечений проводников. Также нельзя в розетку, на которой указано 250 В 10 А, включать потребителей более чем на 2500 Вт, ибо может начаться перегрев контактов, ведущий к их ускоренному окислению. Для защиты от перегрузок в квартире, а также для мгновенного купирования режима КЗ, используйте автоматические выключатели.

Виды короткого замыкания и их причины

Существуют такие виды КЗ, как:

1. Однофазное КЗ. Повреждение на линиях электропередачи, когда 1 из фаз электрической системы замыкается на землю или на элемент, который соединен с землей. Причиной замыкания может стать неправильное заземление.
2. Двухфазное КЗ. Тип замыкания, возникающий между 2 фазами с различным потенциалом в электроэнергетической цепочке. Причина — нарушение изоляции проводов. Также это может быть одновременное соединение 2 фаз не между собой, а на землю.
3. КЗ трехфазное (симметричное). Замыкание 3 фаз друг на друга. Причиной может стать механическое повреждение изоляционного покрытия, перегрев и пробой в изоляции или схлестывание проводов.
4. Межвитковое. Такой тип замыкания характерен для электрических машин. В этом случае происходит замыкание витков механизма обмотки статора, трансформатора или ротного устройства между собой.
5. Замыкание на металлический корпус прибора или системы. Такое короткое замыкание возникает при нарушении изоляции проводки на металлическом корпусе.

Меры защиты от пожара

Следует применять различные меры защиты для сбережения проводки в хорошем состоянии, например, прокладывать ее под штукатуркой, а не под легко возгораемые стройматериалы. Что касается щитов, то их лучше выбирать из металла либо негорючего пластика – это будет служить защитой от распространения пожара. О том, как выбрать электрический щит, мы подробно рассказали в отдельной статье.

Также важно хотя бы раз в год делать ревизию электропроводки: просматривать все соединения проводов в розетках, выключателях, распределительных коробках и в самом электрощите. Своевременное обнаружение плохого контакта и оплавленных проводов является одним из эффективных способов защиты от пожара

Если проводка старая, обязательно замените ее на новую при ближайшем ремонте. Потресканная изоляция, старые розетки, рассчитанные на меньшую токовую нагрузку, пробки в щитке. Все это может привести к пожару в любой момент. Если пока нет возможности потратиться на замену проводки в квартире, обязательно установите автоматы и УЗО в щитке. Они спасут вас от пожара в нужный момент. Также желательно в деревянных домах на ввод ставить противопожарное УЗО на 100 либо 300 мА, как дополнительную меру защиты.

О противопожарном УЗО подробно рассказывается на видео:

Помимо всего этого важно знать и ни в коем случае не повторять типичные ошибки при монтаже электропроводки, о которых мы отдельной написали. Например некачественно сделанная скрутка может стать причиной короткого замыкания и дальнейшего возгорания электрической проводки

Поэтому скрутки вообще не нужно делать.

Ну и конечно же если в квартире запахло горелой проводкой, а вы сами не способны найти и устранить неисправность, обязательно вызывайте электрика, предварительно отключив автоматы в щитке.

Автоматический предохранитель защищает внутреннюю и внешнюю сеть.

Заметим, что автоматические предохранители, установленные в начале каждой домовой линии (рабочей группы), защищают от короткого замыкания не только домовую сеть, но и наружную.

В самом деле, если бы их не было, то аварийное короткое замыкание привело бы к выходу из строя трансформаторной подстанции, а вернее, электрического силового щита более высокого уровня, так что электричества лишилось бы значительное количество пользователей, да и без вызова аварийной службы было бы не обойтись. А при наличии «автомата» достаточно включить его после срабатывания (удалив, конечно, причину короткого замыкания). Становится понятна и необходимость нескольких линий в доме: если одна линия вылетела, в запасе есть другие. Кстати, отсюда вывод: удобно, если от каждой рабочей группы питается лампочка аварийного освещения в районе счетчика или аварийная розетка, в которую можно включить переносную лампу.

Какие бывают виды

Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.

Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.

Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.

Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.

Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение

Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток

Возгорание розетки

Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, U_КЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.

Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем U_КЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.

Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.

Защита блока питания от короткого замыкания.

Как найти короткое замыкание в проводке

Как правило, поиск замыкания происходит уже после того, как выбило пробки или автоматический выключатель.

Тут есть несколько вариантов:

• внешний осмотр;
• использование специальных приборов;
• исключением;
• по звуку;
• по запаху.

Внешний осмотр при коротком замыкании

Если вы обнаружили, что повреждена изоляция или соприкосновение двух оголенных жил – можете считать, что причина найдена.

Обычно, такие повреждения можно найти в распределительных коробках, выключателях или розетках, где соединяются провода.

Заметили обгорелую оболочку – это и есть неисправность.

Как найти короткое замыкания, используя приборы

Использовать для этого лучше мегаомметр или мультимерт. Они быстро проверят сопротивление в цепи.

Подключите один провод прибора к фазе, а другой к заземлению (к нулю).

Если прибор показывает ноль – проводка в норме. Все, что выше нуля свидетельствует о соприкосновении контактов.

Стоит учесть, что мультиметр имеет маленькое сопротивление, поэтому определить короткое замыкание с его помощью не всегда возможно.

Как найти замыкание методом исключения

Тут все просто, но способ эффективен в случае вины электроприбора.

Когда у вас выбило выключатель, выключите всю технику от электричества.

Затем включите автомат и начинайте подключать каждый из приборов.

Как найти короткое замыкание по звуку и запаху

При замыкании контактов можно услышать потрескивание. Главное иметь хороший слух.

По запаху гари пластмассы и легкого дымка вы легко найдете обрыв проводки в доме.

Как устранить короткое замыкание

Ваши действия должны быть следующими:

• удалите поврежденный участок и заново соедините контакты, при этом хорошо заизолировав;
• что касается розеток и выключателей, то проще заменить на новые, чем восстановить контакты;
• старую проводку рекомендуется заменить полностью (хоть и удовольствие не из дешевых, но жизнь дороже);
• отремонтируйте бытовую технику или избавьтесь от нее вовсе.

Если вы не имеете опыта работы с электричеством, то лучше вызвать опытного электрика, который точно знает, что делать.

Профилактика и защита от короткого замыкания

Для того, чтобы замыканий в доме или квартире не возникало, рекомендуется осматривать провода раз в три месяца. Так вы можете предотвратить на корню последствия.

Если вы заметили пожелтевшую розетку и подплавления, тут же замените ее.

Установите автоматический выключатель. Это станет своеобразной защитой дома.

При монтаже электропроводки рассчитывайте сечение кабеля правильно. Это спасет от перегрузок.

Не складывайте тесно кабеля при монтаже, так вы можете повредить защитные оболочки.

Перед сверлением или ремонтом отмечайте прохождение кабеля и проводки в стене.

Причины и устранение коротких замыканий в кабелях и соединениях

КЗ возникает по следующим причинам:

• физический износ изоляции;
• повреждение изоляции грызунами;
• значительный перегрев изоляции кабелей;
• прямое соединение фазного и нулевого проводов.

Физический износ изоляции

Скрытая проводка это удобно и экономно!

Изоляционные оболочки для проводов изготавливают в основном из поливинилхлорида. Виниловый материал может сохранять свои эксплуатационные качества на протяжении не одного десятка лет. Но агрессивная среда может значительно укоротить срок службы защитного слоя проводов. Этому же фактору подвержены все виды изоляционных лент.

Устранение короткого замыкания вследствие физического износа кабелей и проводов заключается в постоянном контроле состояния проводников и своевременной заменой на новую электротехническую продукцию.

Важно! Когда пропадает звук в правом или левом канале наушников или колонок, следует проверить состояние токоподводящих проводов. Плохая пайка, низкокачественная изоляция могут вызвать КЗ, и звуковоспроизводящие приборы выходят из строя

Это часто встречается в дешёвой китайской продукции, где используются тонкие быстроизнашиваемые проводки.

Повреждение изоляции грызунами

Мыши и крысы нередко становятся виновниками короткого замыкания. Кабели, проложенные в подвальных помещениях и под землёй, зачастую подвергаются риску повреждения грызунами. Прогрызая защитную оболочку силовых проводников, мелкие животные провоцируют замыкание оголённых проводов между собой и на землю.

Устранить такие негативные явления прокладки подземных коммуникаций можно, используя бронировку поверхностного слоя изоляции кабельной продукции. Бронированные кабели обладают повышенной защитой от внешнего физического воздействия, в том числе от грызунов. При этом необходимо сделать санацию в местах обитания мелких вредителей.

Обратите внимание! В гаражах нередко появляются грызуны. Питаясь запасами продовольствия в подвалах боксов, мыши и крысы не брезгуют изоляцией проводки автомобиля

Они могут повредить провода, идущие от аккумулятора, стартера или генератора. В результате происходит замыкание силовых проводов, что может садить АКБ и при движении привести к пожару в машине.

Значительный перегрев изоляции кабелей

В результате большого нагрева изоляция разрушается, что ещё хуже – она может загореться. Перегрев происходит в результате резкого возрастания количества ампер силы тока. Обычно причиной тому являются скачки напряжения в розетках централизованной электросети.

Какой делать защиту от резкого возрастания напряжения и силы тока, решает сам хозяин жилища. Иногда лучше обращаться к специалистам, чтобы они предложили наилучший вариант исключения перегрева кабелей и проводов. Эффективным средством предотвращения негативного фактора является установка автоматических предохранительных блоков.

Электрическую сеть дома или квартиры разделяют на отдельные ветви, которые запитывают от определённого автомата. Назначение каждого прибора маркируют.

Для того чтобы избежать перегрева материнской платы ПК, компьютер подключают к розетке через стабилизатор напряжения. Также подсоединяют стабилизаторы к другим электрическим и электронным приборам. В некоторых случаях устанавливают единый стабилизатор на входе сети электроснабжения.

Прямое соединение фазного и нулевого проводов

В результате прямого контакта между фазным и нулевым проводами мгновенно происходит короткое замыкание. Самое опасное – это то, что может возникнуть электрическая дуга, которая может привести к пожару и произвести значительные разрушения окружающего пространства.

Следствие замыкания в электрощитовой

Каким образом контур заземления защищает дом от короткого замыкания

Сам по себе контур заземления не является защитой дома от кого замыкания. Просто в результате пробоя изоляции ток утечки не принесет никому вреда. В большинстве случаев никто даже не успеет прикоснуться к опасному участку. Практически мгновенно за счет возросшего тока утечки выбьет пробки. Вот почему сопротивление контура заземления должно быть столь малым, как указывалось выше. В этом случае напряжение 220 вольт формирует на пробках ток равный 2200 ампер. Это невероятно высокое значение, которое буквально выжигает проводку. По идее, по задумке первым должен отказать именно предохранитель, находящийся в пробке.

Но современные автоматы помимо таких допотопных устройств содержит нечто иное. И они действительно помогают защитить квартиру от короткого замыкания. Эти приборы называются дифференциальными устройствами защиты. Внутри находится якорь измерительного реле, являющийся исполнительным модулем всего прибора. Суть заключается в том, что через две катушки протекают входной и выходной токи, потребляемые квартирой. Пока эти величины равны, магнитные поля, формируемые индуктивностями, уравновешивают друг друга. Но, допустим, где-то произошел пробой изоляции на грунт. В этом случае за счет малого сопротивления нашего контура заземления почти весь ток пойдет именно в огород. В результате равенство полей катушек мгновенно нарушится. Неподвижный якорь отрубит питание дома электроэнергией.

Последствия короткого замыкания

Защита квартиры от короткого замыкания реализуется в точности такими же методами. Разница в том, что контур заземления должны организовать электрики управляющей компании. Если ничего подобного в окрестностях не наблюдается, то нужно позвонить мастером и попросить их выполнить все необходимые операции. Очень часто у дома уже имеется контур заземления, просто, согласуясь с советскими нормативами, он используется, например, для громоотводов. Безопасно ли подключать к нему свою домашнюю сеть? Скорее всего, нет. Но согласно требованиям современных стандартов в обязанности электрика входит организация контура заземления. А как именно это сделать, это уже вопрос управляющей компании и юристов.

Шина заземления обычно присутствует на подъездном щитке.

Междуфазные замыкание высоковольтной линии: способы защиты

В цепях свыше 1000 Вольт не используют автоматических разъединителей, поскольку при размыкании коммутационной аппаратуры под нагрузкой образуется сильная дуга, для этого используют, например, масляные, вакуумные или элегазовые выключатели.

Для защиты высоковольтных сетей используются релейные схемы. Они не так сложны, как может показаться, но очень логичны. Жила высоковольтного кабеля или шина проходит через трансформатор тока, который измеряет значение тока через магнитное поле вокруг проводника. В зависимости от величины протекающего тока на выводах трансформатора тока появляется вторичный ток небольшого значения (как правило, до 5 А), который прямо пропорционален силе тока в измеряемой цепи. При междуфазном замыкании ток сильно возрастает, после чего входит в работу релейная часть схемы, подавая отключающий импульс на привод высоковольтного выключателя, вернее на обмотку электромагнита, который отключает выключатель.

В заключение хотелось бы отметить, что КЗ – это крайне опасное явление, возникшая дуга может стать причиной пожара, как и раскаленные соединители, поэтому не стоит пренебрегать средствами защиты (предохранителями и автоматами). В лучшем случае кабеля просто отгорят, если устройства защиты не сработали, в худшем это приведет к пожару и поражению электрическим током находящихся рядом людей. Надеемся, теперь вы знаете, что такое межфазное замыкание, какие причины его возникновения и последствия.

Полезные материалы:

https://youtube.com/watch?v=HFhNHFDz2cc

О таком нештатном режиме работы электрической цепи как короткое замыкание слышали практически все. Описание физики этого процесса входит в школьную программу 8-го класса. Предлагаем вспомнить, что представляет собой данное явление, какую опасность представляют токи КЗ и их вероятные причины возникновения. В статье мы рассмотрим виды короткого замыкания, а также способы защиты, позволяющие минимизировать негативные последствия.

Токи короткого замыкания: необходим точный расчет.

Отсюда возникает необходимость расчета тока короткого замыкания — тока КЗ. Величина токов КЗ может меняться, если к сети электроснабжения вашего дома присоединяются другие электроприемники в более удаленных местах. В таких случаях снова производится расчет тока КЗ в месте установки новых электроприемников.

Токи КЗ производят также электродинамическое действие на аппараты и проводники, когда их детали могут деформироваться под действием механических сил, возникающих при больших токах.

Помощь в расчете токов короткого замыкания вам может оказать наш инженер электрик в Пушкино. И если у вас квартира, дом, офис или производственное помещение в Ивантеевке, то закажите у нас вызов электрика в Ивантеевке, чтобы провести диагностику электропроводки для предотвращения короткого замыкания.
