Принцип работы сервопривода, что такое сервопривод

Обзор популярных моделей сервоприводов

Сервоприводы для водяного теплого пола выпускаются разными производителями. Каждая модель имеет свои особенности.

Сервопривод для отопления

VALTEC

VALTEC – это производитель приборов для устройства водо- и теплоснабжения для дома. Над созданием продукции совместно работает группа из российских и итальянских специалистов. VALTEC выпускают следующие приводы для обеспечения регулировки работы отопительной системы напольного типа:

Комбинированная система отопления VALTEC

TE3042.A. Относится к группе нормально открытых. Предназначены для управления клапанами климатических систем по командам, которые будет задавать термостат, контроллер или ручной переключатель. Мощность устройства – 2 Вт, сечение проводника – 0,75 кв. мм. Присоединительный размер составляет М30х1,5;
TE3061.0. Это электротермический прибор нормально закрытый. Предназначен для трехходовых клапанов. Работа устройства возможна благодаря температурному расширению жидкости – толуола. Мощность привода – 2 Вт, сечение проводников – 0,22 кв. мм;
TE3041A.0. Устройство работает благодаря наличию в корпусе жидкости, которая расширяется под воздействием температуры. Относится к группе нормально открытых. Подключение к клапану происходит через переходник, который входит в комплект. Мощность агрегата – 1,8 Вт, сечение проводников – 0,75 кв. мм.

Watts

Watts – это ведущий мировой производитель отопительной техники разного формата. Отличается высоким качеством, демократичной ценой и эффективностью. Сервоприводы от Watts – это модели с электромагнитным двигателем. Популярные серии:

Технические характеристики электротермического сервопривода WATTS

22С. Устанавливается на вентиле обратного трубопровода и регулирует подачу теплоносителя в систему напольного отопления. Мощность составляет 2,5 Вт. В зависимости от модели в серию 22С входят устройства нормально открытые и закрытые. Класс защиты – IP44;
22СХ. Относятся к электротермическим приборам для обеспечения эффективной работы водяного теплого пола. Существуют модели нормально закрытые и открытые. Уровень потребляемой мощности в нормальном режиме работы – 1,8 Вт. Рабочая температура жидкости в системе – +110°С;
26LC. Электротермические приводы для коллектора. На корпусе размещается светодиодный индикатор, который указывает на его режим работы. Если загорается зеленый – на привод подается напряжение, синий – прибор открыт.

REHAU

Приводы для регулировки работы водяного теплого пола от немецкого производителя. Сочетают в себе инновационные разработки и проверенное годами качество. Самые популярные модели от REHAU:

UNI на 230, 24 В. Монтаж устройства происходит на вентилях коллекторной группы при помощи специального адаптера. Относится к приборам нормально закрытым. Контроль над работой привода осуществляется через индикатор. Присоединительные кабели сечением 2х0,5 кв. мм;
привод 230, 24 В. В обесточенном состоянии вентиля находится в закрытом состоянии. Для контроля функционирования устройства на корпусе размещается световой индикатор.

Таблица характеристики сервоприводов Rehau

LUXOR

Итальянская компания LUXOR специализируется на производстве водозапорной арматуры и систем для регулировки температуры отопительной системы для дома. В составе устанавливаемой коллекторной группы будет присутствовать привод SM 1347. Он предназначен для регулирования температуры подаваемого теплоносителя для теплого водяного пола. Основные технические характеристики прибора:

питание – 24 В;
Коллекторная группа системы отопления и теплого пола Luxor
работа устройство обеспечивается шаговым двигателем. Его управление – электронное;
на корпусе присутствует светодиодная индикация, которая указывает на режим работы;
монтаж происходит в прямом положении – вертикальном или горизонтальном;
максимальная температура в системе – +100°С;
кабель длиною 1,5 м;
температура хранения прибора – от 0 до +50°С;
корпус изготовлен из синтетических материалов. Его цвет – серый;
наличие гарантии – 2 года.

Независимо от выбранной модели, монтаж сервопривода и его эксплуатация должна проходить в соответствии с рекомендациями от производителя. С ними можно ознакомиться в инструкции к прибору. После установки привода и всех элементов системы приступают к их использованию после полного тестирования.

Сборка коллектора

Данный способ подойдет для ситуаций, когда коллектор будет компоноваться самим владельцем из разных деталей, а не покупаться в магазине. Сами коллекторы необходимо закупать по имеющемуся количеству контуров. К примеру, если у нас есть пять труб для подачи воды, то и коллекторов должно быть пять.

Чтобы монтаж коллектора не занимал много времени и не требовал вложения крупных средств, можно воспользоваться самым легким методом. Коллекторы имеют две резьбы, обе трехчетвертные, только одна представляет собой наружную резьбу, а другая — внутреннюю.

Чтобы соединить коллектор с гофрированной трубой из полипропилена, которая отходит от котла, следует использовать специальный разъем. Обычно в списке его компонентов находится гайка, втулка, уплотнитель из резины и накидная гайка. Это соединение одной гайкой накручивается на коллекторную резьбу снаружи, с другой же стороны монтируется полипропиленовая муфта, у нее тоже с одной стороны находится резьба, с другой же стороны полипропиленовая зона для закрепления на основной трубе.

К коллекторам закрепляется и другая техника, обеспечивающая его работоспособность в сборе:

переходники;
воздухоотводчик;
сливной кран;
вентили.

На обратном коллекторе ставится стандартный кран с шаровым механизмом, причем делается это на одну резьбу. С его помощью будет сливаться и заливаться теплоноситель системы. Обязательно нужно обеспечить качественную обмотку резьбы, чтобы соединение не пропускало воду под линолеум. Когда имеется уплотнительное резиновое кольцо, дополнительную обмотку можно не делать. После сборки коллектора его нужно поместить в шкаф или же смонтировать на высоте, достаточной для нормального присоединения труб.

Виды сервопривода

Сервоприводы подразделяют на электромеханические. В них механизм состоит из электродвигателя и редуктора. Отличаются относительно невысоким быстродействием.

Различают по типу примененного двигателя:

синхронные, имеют высокую точность вращения выходного вала, быстро набираю обороты;
асинхронные, отличаются стабильным вращением вала;
с коллекторным двигателем постоянного или переменного тока (универсальным).

Сервоприводы, где движущим механизмом является поршень с цилиндром, имеют высокое быстродействие. Применяется в автомобиле для переключения скоростей в АКПП. Монтируется в роботах, перемещающих грузы более ста килограмм. В промышленных установках, для переключения заслонок в упаковочных автоматах, где в качестве энергоносителя применяют сжатый воздух.

Основные характеристики сервопривода:

Основным параметром является крутящий момент или усилие на валу. В паспортных данных указываются две величины, относительно разного напряжения питания.
Быстродействие, показывает, за какой промежуток времени произойдет поворот выходного вала на 60. Указываются значения для разной величины напряжений.
Какой используется управляющий сигнал, аналоговый или цифровой.
Питающее напряжение. Большинство небольших приводов питается напряжением от 4,8 до 7,2 Вольт. Применяется, например, в радиоуправляемых моделях. Комплектуется тремя проводами и имеет стандартную распиновку. На белый, коричневый или желтый подается сигнал управления, на красный напряжение питания, а черный – общий провод.
Рабочий угол поворота, обычно он составляет 180 или 360. Выпускаются модернизированные приводы с постоянным вращением вала;
Материал изготовления шестеренок редуктора. Они изготавливаются из латуни, карбона, пластика или могут быть комбинированные.

В электромеханическом сервоприводе применяются электродвигатели с сердечником, при работе которых возникает вибрация, когда происходит вращение маятника. Это уменьшает точность поворота выходного вала. Лишены этого недостатка моторы с минимальной кинетической энергией ротора. Такие привода необходимы для ЧПУ станка, чтобы точно установить исполнительный механизм. Однако, они дороже двигателей с сердечником.

Самым распространенным редуктором является шестеренчатый, который предназначен для понижения частоты вращения и увеличения момента на выходном валу. Реже применяют привод с червячным редуктором, который имеет большое передаточное число, но дороже и сложнее в производстве.

Способы автоматического управления водяным теплым полом

Управление циркуляционным насосом – это самый простой способ регулировки температуры водяного теплого пола, отлично подходит для помещений, где стоит несколько насосов. Они включаются или отключаются в зависимости от температуры воздуха в помещении, измеряемой комнатным терморегулятором. Если в системе отопления смонтирован один общий циркуляционник, то этот способ не подходит, поскольку отопление будет отключаться или включаться сразу во всем доме, а не только в нужном помещении.Управление с помощью термоголовки – это полуавтоматическая система управления, которая позволяет регулировать температуру отопления при определенных условиях. Термоголовка с установленным на ней датчиком монтируется на смесительном узле с трехходовым клапаном и замеряет температуру воды системе. Например, термоголовка закрывает трехходовой клапан, если температура теплоносителя в трубах превысит установленную и, наоборот, термоголовка приоткрывает трехходовой клапан трубы с горячей водой, как только температура снизится ниже установленной.Управление сервоприводами. В этом случае на коллектор теплого пола монтируются сервоприводы, с помощью которых регулируется подача теплоносителя в разные отопительные контуры. В зависимости от данных датчиков температуры теплого пола или терморегуляторов увеличивается расход горячего теплоносителя по отдельным контурам. Такая система отлично подходит для регулирования температуры в нескольких помещениях одновременно.Управление трехходовым клапаном теплого пола. В этом случае на трехходовой клапан устанавливается сервопривод, управляемый комнатным термостатом. Треххходовой клапан обеспечивает в необходимых пропорциях подмес более холодного теплоносителя из обратки к горячему, обеспечивая, тем самым, необходимую температуру.Погодозависимый контроллер регулирует температуру теплого пола в зависимости от погодных условий, заранее снижая или повышая температуру теплоносителя в зависимости от динамики изменения наружной температуры воздуха. Система состоит из сложного комплекса датчиков и контроллеров, часть из которых устанавливается снаружи, а другие – внутри дома. Такой способ позволяет сэкономить до 20–30% расходов на обогрев помещения.
Индивидуальные и групповые контроллеры отопления позволяют регулировать температуру теплоносителя, подающегося к нескольким коллекторам теплого пола. Это наиболее сложные и многофункциональные устройства.Групповое регулирование – это управление температурой теплоносителя, которое реализуется за счет:

группировки разных смесительных узлов, что позволяет регулировать параметры теплоносителя воды сразу в нескольких зонах или коллекторах;
подключения индивидуальных смесительных узлов, за счет чего можно обеспечить разветвление группового подключения. Разветвление на индивидуальные смесительные узлы позволяет управлять теплым полом через один управляющий блок автоматики;
поддержания постоянной температуры во всех комнатах с помощью термостатической головки, установленной на двух- или трехходовой клапан;
контроля климата с использованием сложной системы из нескольких датчиков для поддержания температуры теплоносителя по заданным параметрам.

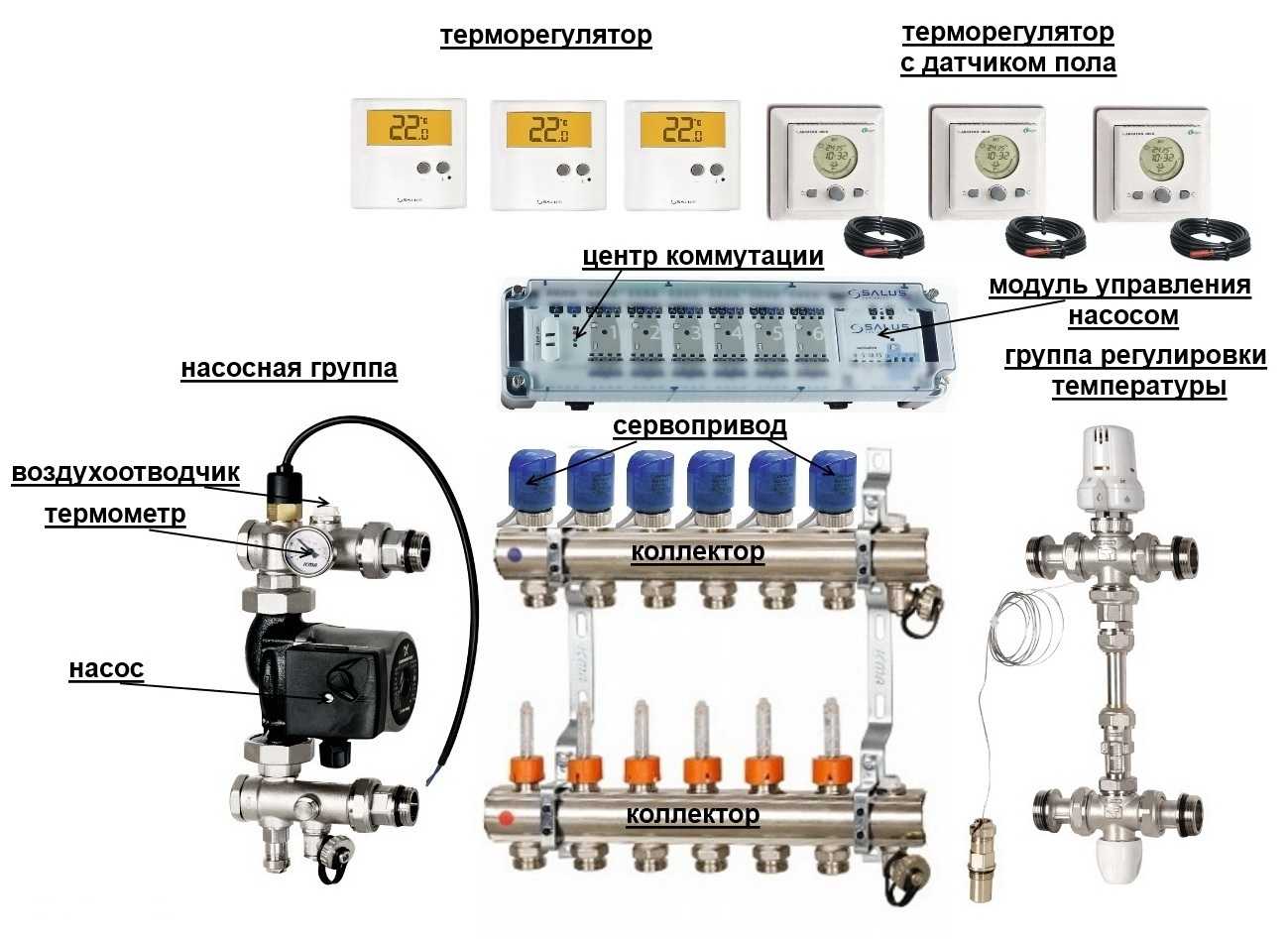

Пример схемы управления водяным теплым полом

Все эти способы автоматического управления теплыми полами обеспечивают комфортную и экономичную эксплуатацию обогревательного оборудования, оптимизируют его работу, точно поддерживают заданные температурные показатели и упрощают процесс их регулировки.

Устройство и принцип работы сервомоторов

Основным рабочим элементом сервопривода является сильфон. Т.е. такая же деталь, как и в трехходовом клапане. Небольшой по размерам, герметичный цилиндр с эластичным корпусом заполнен веществом, чутко реагирующим на температуру. В зависимости от того, происходит повышение или понижение температуры, происходит соответственно изменение объема вещества. Рисунок – схема наглядно демонстрирует устройство сервомотора, где основным местом занимает сильфон.

Сильфон находится в тесном контакте с электрическим нагревательным элементом. Получая сигнал с термостата, нагревательный элемент включается от сети и включается в работу. Внутри сильфона вещество подогревается и увеличивается в объеме. Таким образом, увеличившийся в размерах цилиндр начинает давить на шток, меняя его положение и перекрывая путь потоку теплоносителя. Оценивая работу сервопривода можно сделать вывод – прибор не оснащен никакими моторами, в нем нет никаких шестерней и передаточных звеньев. Обычная рабочая связь «тепловая энергия и электричество». Отсюда и распространенное название приборов, термоэлектрические регуляторы.

Для того, что бы клапан снова стал открытым, весь процесс повторяется только в обратном направлении. Отсутствие электропитания приводит к тому, что нагревательный элемент перестает работать. Следовательно, вещество внутри цилиндра остывает, уменьшаясь в объеме. Давление на шток уменьшается, он подымается, действуя на клапан, а, следовательно, открывается доступ горячей воды в систему.

Ознакомившись с принципом работы устройства, важно помнить, что для механического действия клапана необходимо определенное время. Несмотря на то, что при поступлении сигнала с термостата, нагревательный элемент начинает нагревать вещество внутри цилиндра

Время, необходимое на изменения физического состояния жидкости, составляет 2-3 минуты, поэтому клапан приводится в действие не сразу.

В отличие от нагрева, остывание жидкости проходит медленнее. На обратный процесс, т.е. на закрытие клапана потребуется уже не 2-3 минуты, а 10-15 минут. При перегреве каждый сервомотор должен автоматически отключаться. Для этого в конструкции предусмотрен механизм аварийного отключения.

Для примера: используемые в работе коллекторной группы сервоприводы не все оснащаются цилиндрами и баллонами с веществом. Ест модели, в которых эту роль играют термоэлементы, напоминающие собой пружину или пластину, которые под действием все того же нагревательного элемента нагреваются. Расширяясь, эти детали воздействуют опять же, на шток, приводя в конечном итоге в рабочее состояние клапан. Определить в каком положении находится клапан, можно по изменению внешнего вида сервопривода. Выдвигающийся элемент сигнализирует о работе прибора. Если этого не происходит, значит, ваш прибор неправильно подключен или система отопления работает с перебоями.

Подключение сервопривода

Еще до начала монтажа нужно установить, с каким термостатом будет работать сервопривод. Если с помощью термостата осуществляется контроль всего лишь над одним водяным контуром, между обоими приборами устанавливается прямая связь посредством проводников.

Если же используется так называемый мультизональный термостат, контролирующий сразу несколько участков, то его соединение с каждым сервомотором осуществляется через специальный коммутатор теплого пола. С его помощью различные устройства подключаются и соединяются между собой в единую цепь.

Коммутатор выполняет не только связующую и распределительную функции, но и служит предохранителем. Если положение всех отсекающих клапанов будет закрытым, коммутатор автоматически выполнит отключение питания циркуляционного насоса. Это особенно удобно, когда в работе теплых полов принимает участие автономный автоматизированный газовый котел.

Среди многочисленного оборудования, которое участвует в работе систем отопления «теплый пол» можно обнаружить небольшой приборчик, играющий важнейшую роль в управлении и в регулировке отопительной системы. Это сервопривод, электромеханическое устройство, без которого автоматическая регулировка температурного режима для теплого водяного пола не возможна.

В основе прибора лежит электротермическая реакция на изменение температуры нагрева теплоносителя в основной подающей трубе и последующее механическое действие, обеспечивающие в комплексе открытие или закрытие поступление горячей воды в отопительные контуры. Сервоприводы или сервомоторы, официально на языке профессионалов устройство называется сервопривод электротермический, сегодня присутствуют практически во всех автономных системах отопления. Новые загородные жилые постройки, коттеджи и дачи, оборудованные теплыми полами, имеют на оснащении теплый пол, который управляется сервоприводами. Именно сервопривод, устанавливаемый для теплого пола на коллектор, выполняет задачу по регулировке потока теплоносителя в системе отопления водных полов.

Устройство и принцип работы

Редуктор без дополнений газовый или гидравлический, подразумевает механическое устройство для изменения угловой скорости и крутящего момента. Он работает по принципу Золотого правила, когда передаваемая вращением мощность практически не изменяется, уменьшается на КПД.

Устройство

Простейшее устройство редуктора, это зацепление из шестерни и зубчатого колеса. Крутящий момент передается через непосредственный контакт зубьев – элементов детали. Они движутся с одинаковой линейной скоростью, но разной угловой. Количество вращений шестерни и колеса за единицу времени разное, зависит от диаметров деталей и количества зубьев.

Шестерни и колеса неподвижно закреплены на валах или изготовлены совместно с ними. В корпусе может быть от одной до нескольких пар зубчатых зацеплений. На сборочном чертеже редуктора хорошо видно его устройство и составные части:

корпус;
крышка корпуса;
пары в зацеплении;
валы;
подшипники;
уплотнительные кольца;
крышки.

Корпус в самом низу имеет отверстие для слива масла и приспособление контроля уровня смазочных материалов, глазок или щуп. Разъем с крышкой совпадает с плоскостью расположения осей.

На кинематической схеме редуктора схематически указаны зубчатые соединения, расположений валов и направление вращения. Также показан тип зуба, прямой или наклонный. По кинематической схеме можно определить количество ступеней, передаточное число и другие характеристики, как работает данный редуктор.

Принцип действия

Принцип работы механического редуктора основан на передаче вращательного момента от одного вала другому посредством взаимодействия зубчатых деталей, неподвижно закрепленных на них. Линейная скорость зубьев одинаковая. Она не может быть разной, поскольку контакт жесткий.

Принципом действия редуктора является давление зуба на поверхность аналогичного со смежной детали и передача при этом усилия, двигающего ведомое колесо. В результате скорость вращения уменьшается. На выходном валу создается усилие, которое способно привести в движение исполняющий механизм.

Главная пара всегда первая, быстроходная шестерня или червяк, соединенный с двигателем и соответствующее ему колесо. По ее типу определяется и весь узел. Количество ступеней равно количеству зацеплений, имеющих передаточное число больше 1.

Кроме рабочих шестерен могут использоваться паразитки – шестерни, которые не изменяют крутящий момент, только направление вращения колеса и соответственно вала, на котором оно расположено.

Маркировка

В условном обозначении редуктора имеется ряд цифр и букв, указывающих на его параметры и тип. Первым стоит указание на количество ступеней и вид зубчатого зацепления:

цилиндрическое – Ц;
червячное – Ч;
коническое – К;
глобоидное – Г;
волновые – В;
планетарное – П.

Комбинированные модели обозначаются несколькими буквами, начиная с первой пары:

цилиндрически-червячные – ЦЧ;
червячно-цилиндрические – ЧЦ;
конически-цилиндрические – КЦ.

Количество передач данного вида указывается цифрой перед буквой.

Горизонтальное расположение считается нормой и не имеет своего обозначения. Для вертикального узла после обозначения типа передач ставится буква В. Б – означает быстроходную модель. За ним ставится условное числовое обозначение варианта сборки.

Далее указывается расстояние между осями ведущего и выходного вала, передаточное число цифрами и форма выходного вала буквенным обозначением, например, Ц – цилиндрический хвостовик, К – конический.

В маркировке может присутствовать указание на климатическое исполнение, например, для тропиков, северных районов, по какому госту выполнено.

Например: 1Ц2У-250-31,5-22-М-У2. Двухступенчатый цилиндрический с горизонтальным расположением. Межцентровое расстояние валов тихоходной ступени 250 мм, передаточное число 31,5. Вариант сборки узла 22, хвостовик по типу муфты, климатическое исполнение соответствует ГОСТ 15150-69.

Электрический привод – мотор и передаточный узел в одном корпусе, имеет несколько отличающуюся маркировку. Вначале стоит буквенное обозначение марки сборного привода, указывается скорость вращения выходного колеса, поскольку она постоянна, соединена с одним электродвигателем.

Преимущества и недостатки

К преимуществам сервопривода следует отнести:

Универсальность устройства – может с легкостью устанавливаться в самые различные приборы, так как технические особенности редко влияют на конечный результат.
Может реализовать широкий спектр крутящего момента за счет использования редуктора и изменения передаточного числа.
Обладает большим ускорением, что значительно повышает продуктивность и сокращает сроки выполнения работы.
Точное выставление позиции благодаря проверке места положения на датчике.
Не боится перегрузок, что увеличивает срок службы, позволяет работать и в аварийных ситуациях.

К недостаткам следует отнести:

Относительно большую стоимость – наличие обратной связи, датчиков и прочего вспомогательного оборудования обуславливает повышение себестоимости сервопривода.
Износ передаточного механизма – в значительной мере ухудшает точность и эффективность, требует замены.
Более сложная настройка работы – требует изменения параметров программного обеспечения или полной замены сервопривода.

Назначение механизма

Редуктором называют узел, который изменяет мощность. Это может быть давление газа и жидкости в газовых баллонах, трубопроводах и на распределительных подстанциях. Механические редукторы изменяют число оборотов и угловую скорость.

Для чего нужен в механизме и машине зубчатый передаточный механизм. Он снижает угловую скорость двигателя, увеличивая при этом в столько же раз крутящий момент – силу, с которой может воздействовать выходной вал на исполняющий механизм.

Функции узла, уменьшить скорость вращения в десятки раз и настолько же увеличить крутящий момент – усилие, с которым машина будет совершать работу.

Виды сцепления и классификация

Сегодня автомобилисты выделяют множество классификаций сцепления. Можно встретить однодисковые или многодисковые механизмы. Кроме того, сцепление бывает сухими и мокрым, на это влияет среда, в которой работает узел. Самое большое распространение имеет сухое однодисковое сцепление. Отдельную классификацию выделяют относительно типа рабочего привода и относительно принципа нажатия на корзину.

По характеру силы трения существует два вида: сухое и мокрое. Сухое – обеспечивается за счет функциональной работы передачи вращения между двумя шкивами. Мокрое сцепление работает за счет передачи энергии при помощи сжатия компонентов, находящихся в автомобильном масле.

Отдельно существует различие по количеству шкивов:

Однодисковые. Системы, которые характерны как для легкового транспорта, так и для грузового. Элемент применим для автомобилей, у которых крутящий момент попадает в диапазон 0,7–0,8 кНм.
Многодисковая система. Применима для тяжелых транспортных средств с высоким крутящим моментом. В конструкции предусмотрено наличие двух рабочих дисков, корзины и системы контроля синхронного нажатия.

Если рассуждать относительно расположения пружин на дисках, то можно отметить, что встречаются два варианта: демпферные пружины помещены по периферии и наличие централизованной диафрагмы.

Сравнение с шаговым двигателем

Другим вариантом точного позиционирования приводимых элементов без датчика обратной связи является применение шагового двигателя. В этом случае схема управления отсчитывает необходимое количество импульсов (шагов) от положения репера (этой особенности обязан характерный шум шагового двигателя в дисководах 3,5″ и CD/DVD при попытках повторного чтения). При этом точное позиционирование обеспечивается параметрическими системами с отрицательной обратной связью, которые образуются взаимодействующими между собой соответствующими полюсами статора и ротора шагового двигателя. Сигнал задания для соответствующей параметрической системы формирует система управления шаговым двигателем, активизирующая соответствующий полюс статора.

Так как датчик обычно контролирует приводимый элемент, электрический сервопривод имеет следующие преимущества перед шаговым двигателем:

не предъявляет особых требований к электродвигателю и редуктору — они могут быть практически любого нужного типа и мощности (а шаговые двигатели, как правило, маломощны и тихоходны);
гарантирует максимальную точность, автоматически компенсируя:
- механические (люфты в приводе) или электронные сбои привода;
- постепенный износ привода, шаговому же двигателю для этого требуется периодическая юстировка;
- тепловое расширение привода (при работе или сезонное), это было одной из причин перехода на сервопривод для позиционирования головок в жестких дисках;
- обеспечивая немедленное выявление отказа (выхода из строя) привода (по механической части или электронике);
большая возможная скорость перемещения элемента (у шагового двигателя наименьшая максимальная скорость по сравнению с другими типами электродвигателей);
затраты энергии пропорциональны сопротивлению элемента (на шаговый двигатель постоянно подаётся номинальное напряжение с запасом по возможной перегрузке);

Недостатки в сравнении с шаговым двигателем

необходимость в дополнительном элементе — датчике;
сложнее блок управления и логика его работы (требуется обработка результатов датчика и выбор управляющего воздействия, а в основе контроллера шагового двигателя — просто счётчик);
проблема фиксирования: обычно решается постоянным притормаживанием перемещаемого элемента либо вала электродвигателя (что ведёт к потерям энергии) либо применение червячных/винтовых передач (усложнение конструкции) (в шаговом двигателе каждый шаг фиксируется самим двигателем).
сервоприводы, как правило, дороже шаговых.

Сервопривод, однако, возможно использовать и на базе шагового двигателя или в дополнение к нему до некоторой степени совместив их достоинства и устранив конкуренцию между ними (сервопривод осуществляет грубое позиционирование в зону действия соответствующей параметрической системы шагового двигателя, а последняя осуществляет окончательное позиционирование при относительно большом моменте и фиксации положения).

P.S.:

Проблемы фиксирования никакой нет в сервоприводе в отличие от шагового. Высокоточное позиционирование и удержание в заданной позиции обеспечивается работой электрической машины в вентильном режиме, суть которого сводится к её работе в качестве источника силы. В зависимости от рассогласования положения (и других координат электропривода) формируется задание на силу. При этом несомненным преимуществом сервопривода является энергоэффективность: ток подается только в том необходимом для того объеме, чтобы удержать рабочий орган в заданном положении. В противоположность шаговому режиму, когда подается максимальное значение тока, определяющее угловую характеристику машины. Угловая характеристика машины аналогична при малых отклонениях механической пружине, которая пытается «притянуть» рабочий орган в нужную точку. В шаговом приводе чем больше рассогласование положения, тем больше сила при неизменном токе.

Это интересно: УЗМ-51М — принцип работы, назначение и схема подключения

Подключение и взаимодействие с терморегулятором

При управлении терморегулятором погрешность подается на якорь электродвигателя. По мере ее увеличения растет и выходное напряжение, подаваемое на якорь электродвигателя. Пока существует погрешность, усилитель увеличивает напряжение и соответственно питает якорь.

Принципы работы серводвигателей переменного тока основаны на конструкции с двумя различными типами серводвигателей переменного тока, они синхронные и асинхронные (индукционные). Синхронный серводвигатель переменного тока состоит из статора и ротора, а также терморегулятора. Статор состоит из цилиндрической рамы и сердечника. Катушка якоря обмотана вокруг сердечника статора и при этом соединена с подводящим проводом, через который ток подается на электродвигатель. Сервопривод коллектора теплого пола является надежным и эффективным в работе оборудованием.

Когда поле статора растет напряжением, ротор следует за вращающимся магнитным полем с той же скоростью или синхронизируется с возбужденным полем статора, именно здесь выводится синхронный тип. При необходимости изменения положения ротора относительно статора устанавливается терморегулятор, который обеспечивает обратную связь с контроллером серводвигателя. Терморегулятор для сервопривода теплого пола позволяет осуществлять простой процесс регулировки значений температуры, что очень удобно.
