Подключение теплого пола к терморегулятору: инструктаж по электротехнических работам

Как работает сервопривод для теплого пола?

Сервопривод — это электромеханическое устройство, которое позволяет открывать и перекрывать линию на обратке теплоносителя отдельного контура.

Как работает сервопривод для теплого пола? Он состоит из электропривода и нажимного штока — этот шток воздействует на клапан, который находится в коллекторе теплого пола и в зависимости от состояния терморегулятора принимает открытое или закрытое положение.

Регулировка расхода по контуру осуществляется со стороны подачи теплоносителя.

Сервопривод накручивается на обратный коллектор. На тот контур, которым следует управлять (т.е. вы должны знать где какой контур на коллекторе куда идет труба от него). У коллекторов для теплого пола (если вы ставили именно такой) резьба для установки сервопривода унифицирована. Т.е. подойдет любой.

Для установки сервопривода необходимо снять штатный колпачок и накрутить сам сервопривод.

После установки сервоприводов на все контуры, необходимо соединить их с управляющим блоком (в случае беспроводной системы). Настроить сигналы с терморегуляторов. Т.е. определить каналы, по которым они будут управлять тем или иным сервоприводом. Или подключить их напрямую к термодатчикам если они проводные. И тогда управление будет осуществляться напрямую подачей или отсутствием питания на сервоприводе.

Сервоприводы могут быть «нормально открытые» или «нормально закрытые». Это значит, когда напряжение отсутствует он позволяет теплоносителю циркулировать (нормально открытый). Или не позволяет (нормально закрытый).

Какой сервопривод ставить на управление температурой водяного теплого пола?

Логичнее выбрать «нормально открытый». При таком варианте на сервопривод в большем %-ном соотношении по времени напряжение подаваться не будет и теплоноситель будет циркулировать (т.е. отопление будет работать). Однако большинство (если не все) терморегуляторы или блоки управления температурой теплого пола позволяют управлять как нормально открытыми, так и нормально закрытыми сервоприводами в зависимости от клемм к которым их подключат.

Подготовительные работы

Обязательно перед тем, как выполнить подключение регулятора температуры, следует обратить внимание на инструкцию, которая прилагается к нему. Особого внимания заслуживает пункт, в котором конкретно идет речь об установке датчика, и порядке осуществления данной работы, ведь у разных производителей эти процессы отличаются

Сперва необходимо снять переднюю панель, аккуратно разобрать управляющий механизм, на простых моделях он в виде колесика. Для снятия с помощью отвертки нужно поддеть элемент, а далее открутить винт, который закрепляет переднюю панель к самому механизму. В других моделях есть специальные пластмассовые защелки, которые удерживают лицевую панель. Для снятия достаточно поджать защелки отверткой, и она отщелкнет.

Однако если не получается снять панель, то не следует снимать ее с помощью механического воздействия. Ведь таким способом можно с легкостью сломать защелки, а для решения подобной проблемы придется просто купить новый регулятор. Для избежания данной проблемы необходимо просто внимательно изучить инструкцию и попробовать снова снять панель, но уже в правильной последовательности.

Следующий шаг – это приобретение приспособлений для установки терморегулятора теплого пола. Первое, что необходимо иметь – это гофротрубу. Обычно она идет в комплекте с датчиком, однако если производителем не предусмотрен такой комплект, то ее нужно купить отдельно. Идеально подходящий диаметр гофры – 16мм. Для того, чтобы определить необходимую длину гофры, следует определить на какой высоте будет установлен регулятор температуры, и на каком расстоянии от стены будет стоять температурный датчик. Далее от обозначенной высоты с помощью рулетки нужно измерить длину до датчика, который будет в полу.

Также понадобятся следующие принадлежности:

  • винты крепежные;
  • отвертка;
  • монтажная коробка(подрозетник);
  • индикаторная отвертка, которой можно определить наличие напряжения в сети;
  • уровень.

Каким должно быть основание

Требования к основанию пола минимальные. В этом большое преимущество монтажа инфракрасного теплого пола перед водяным. Достаточно черновой пол очистить от мусора, проследить, чтобы он был сухим. Мелкие ямки выровнять.

Как установить инфракрасный теплый пол, если неровности большие? Желательно залить тонкую стяжку, если перепады неровностей превышают 3 мм, но монтаж начинать только после высыхания бетона.

На черновой пол первого этажа в частном доме рекомендуется уложить гидроизоляционный слой — обычную полиэтиленовую плёнку около 50 мкм. Стыки герметизировать скотчем.

Затем укладывают тепло изоляторные маты. Гидро и тепло изоляционные слои расстилают на всю поверхность комнаты.

Подключение теплого пола без использования терморегулятора

Подключить полы к электричеству без применения терморегулятора теоретически возможно, но это решение неоправданно по нескольким причинам:

  • Риск перегрева системы – отсутствует контроль за изменениями температуры греющей пленки, которая нагревается до максимума рабочей температуры, а это не менее 60 °C. Напольное покрытие, независимо от вида, становится аккумулятором тепла и повышает температуру греющих элементов дополнительно на 10-15 градусов.
  • Непрерывная работа под воздействием высоких температур сокращает срок службы изделия и приводит к его поломке;
  • Необходимость постоянного контроля – для предотвращения проблем, описанных выше, теплый пол придется включать и отключать вручную, что не обеспечивает его комфортную эксплуатацию;
  • Увеличение расхода электроэнергии – постоянно работающая система приводит к дополнительным нагрузкам в электросети и неоправданному расходу электричества;
  • Дискомфорт в использовании – связан с нагревом используемого покрытия пола. К примеру, плитка обладает низкой теплопроводностью. Её поверхность может нагреваться до максимально возможных показателей температуры, предусмотренных характеристиками системы;
  • Перегрев напольного покрытия – влечет за собой дополнительные расходы на ремонт, так как в процессе использования рассыхаются элементы ламината и паркетной доски, происходит выцветание и коробление линолеума. Ковролин выделяет летучие токсичные вещества, плиточный клей разрушается от перепадов температуры.

Виды и характеристики терморегуляторов

Термостат – это устройство, позволяющее фиксировать температуру в комнате через определенный интервал времени и одновременно корректируя настройки прибора под необходимые значения. К примеру, когда температура достигает определенной цифры, обогревать принужденно заканчивает цикл работы. И, наоборот, с ее уменьшением – устройство возобновляет свою работу. Конструктивные характеристики и принцип действия терморегуляторов могут быть различны. Есть два основных вида термостатов для обогревателей:

  • механический;
  • электронный.

Изделия механического типа состоят из пластмассовой коробки, снаружи которой установлен переключатель. Он бывает круглого типа и легко поддается регулировке в разные положения. Шкала делений может различаться. На некоторых устройствах шаг шкалы составляет 1 градус, но также встречаются приборы с делениями через 2,5.

В этом плане, приборы электронного типа имеют больший спектр возможностей в использовании. Как видно на фотографиях терморегуляторов подобного типа, благодаря жидкокристаллическому экрану настройка осуществляется сенсорно. Для сохранения целостности дисплея применяют защитные крышки.

Регуляторы температуры электронного типа, несмотря на высокую стоимость, понятны в программировании и с легкостью впишутся в любой тип помещения.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Что представляет собой терморегулятор

Система теплого пола подразумевает установку нагревательных элементов под напольное покрытие с последующим соединением с электросетью. Это осуществляется не напрямую, а через регулирующий прибор – термостат.

Естественно, что данная система отопления снабжена датчиком температуры. Монтаж этого устройства осуществляется с применением гибкой пластиковой трубки, установленной непосредственно в стяжку пола.

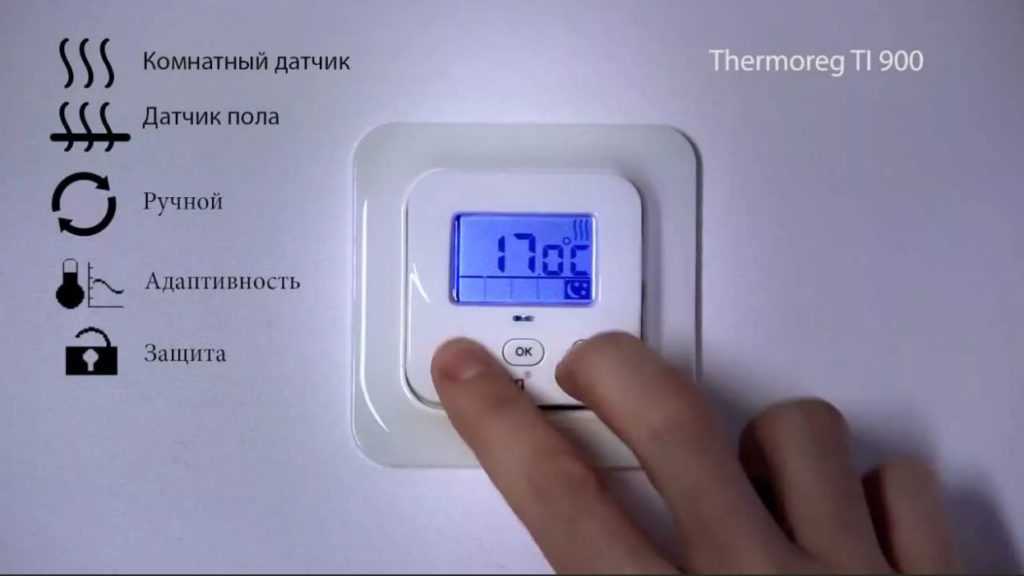

Последние модели термостатов оснащены системой программирования, что не может не радовать. Это довольно удобно, потому что дает возможность владельцу определять, когда настраивать систему отопления на режим экономии, а когда задействовать ее на полную мощность для достижения максимального комфорта, например, после долгого дня, когда вся семья вернулась домой.

Можно выделить такие виды терморегуляторов:

  • Аппараты с режимом экономии. Он дает возможность снизить температуру в помещении на время, когда в нем нет жильцов, на определенное количество градусов, что позволит слегка сократить потребление электричества.
  • Термостаты, дополненные программируемым таймером. Контроль температуры осуществляется посредством установленной программы таймера. Таймер посылает команды на регулятор температуры, корректируя, таким образом, силу нагрева в конкретное время.
  • Интеллектуальные программируемые регуляторы температуры. На экране такого дисплея можно устанавливать чередование заданных режимов. Аппарат сам определяет, когда и какую программу выполнить, исходя из определенных факторов.
  • Регулятор температуры с ограничительным датчиком. Он дает возможность задать предельно низкие и высокие величины нагрева пола при конкретной температуре воздуха. Таким образом, можно предостеречься от возможного перегрева, сохранив целостность имеющегося напольного покрытия.

Регулировка температуры водяного теплого пола раздельно по комнатам

В случае, когда вы только планируете сделать отопление в доме с водяным теплым полом, можно организовать раздельное управление температурой по комнатам.

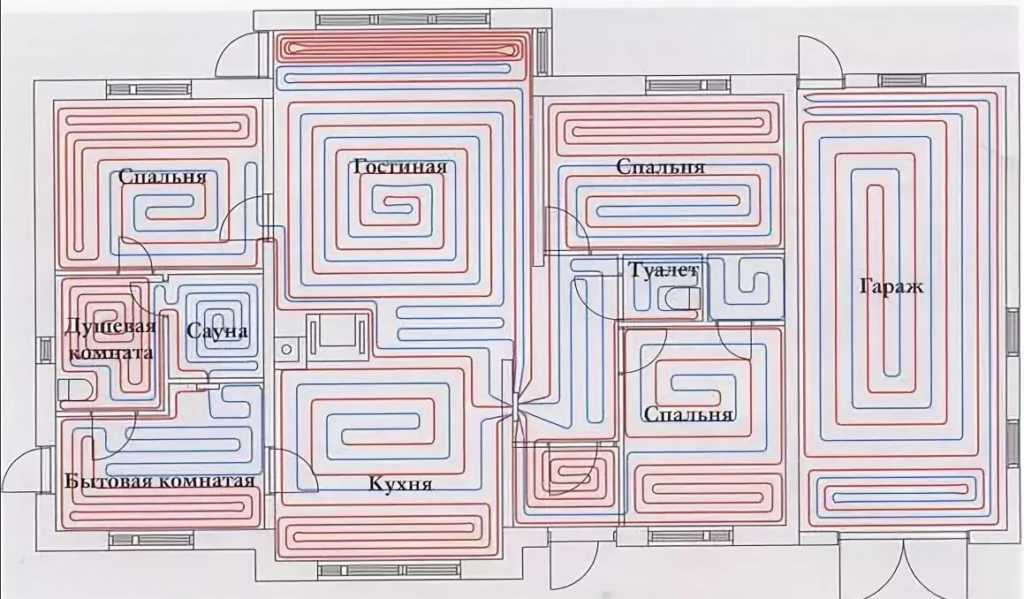

Для этого следует спроектировать укладку контуров теплого пола зонировано. Т.е. труба контура водяного пола должна быть проложена только в одной комнате. Если площадь комнаты больше, чем 12 кв. м. следует уложить два или три контура трубы.

При этом смесительный узел будет общим, температура теплоносителя будет также регулироваться на весь коллектор одновременно. Т.е. во всей системе теплого пола температура будет задана узлом подмеса и не будет отличаться.

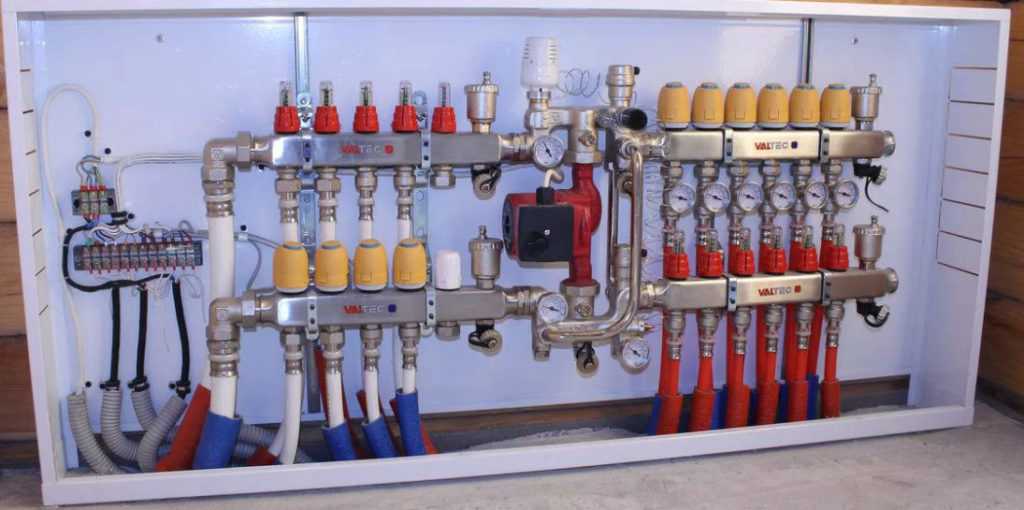

Как же сделать управление теплым полом водяным с несколькими контурами? Для этого нам необходимо будет приобрести сервоприводы «нормально открытые» (желательно, но не обязательно). По одному на каждый контур, которым мы собираемся управлять.

Установить в каждой комнате термодатчик (терморегулятор). В продаже имеются как проводные, так и беспроводные варианты. Функционал может быть также различным. От простого механического вкл./выкл. До сложного управление температурой по времени дня и ночи. Стоимость будет различаться.

Проводная регулировка температуры по комнатам

Если термодатчики проводные, то необходимо будет проложить трехжильные провода от них к коллектору. В этом случае управление будет идти непосредственно на сервопривод и никакой контроллер дополнительно не требуется.

Беспроводная регулировка температуры ТП

Если термодатчики беспроводные, то никаких коммуникаций больше не потребуется. Такое решение будет актуально если ремонт уже закончен, и вы хотите сделать управление температурой водяного теплого пола в конце ремонта.

В таком случае автоматика будет располагаться в непосредственной близости от блока регулировки температуры и приводить в действие сервоприводы. А с датчиков будет только передаваться сигнал о включении и/или выключении на контроллер автоматики. А контроллер в свою очередь будет подавать или снимать напряжение с привода.

Особенности системы

Прежде чем приступить к рассмотрению, такого вопроса, как произвести подключение электрического пола, сначала нужно определиться какая модель будет установлена.

На сегодняшний день потребительский рынок предлагает следующие варианты греющей основы:

  • одножильный или двужильный резистивный нагревательный провод;
  • инфракрасная токопроводящая пленка;
  • карбоновые маты.

Каждый вид электрических полов обладает индивидуальной конфигурацией и мощностью. Поэтому, при выборе модели стоит учитывать особенности конструкции дома, жилой площади и климатические условия региона. При правильных расчетах, можно будет добиться при минимальных затратах на электроэнергии достаточного количества тепла, для комфортного проживания.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

  • корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
  • колба из прозрачного пластика или стекла с нанесенной шкалой;
  • поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-15С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Подключение терморегуляторов к инфракрасным электрообогревателям

Эффективная работа обеспечивается правильной установкой. Во-первых, нужно продумать в каком месте техника будет находиться. Прибор не должен располагаться в зоне повышенной влажности и вблизи тепловых источников. При несоблюдении этих правил, замер температуры может получиться не точным, что приведет к неправильной работе обогревательного устройства. Следующий важный вопрос – как подключить терморегулятор к источнику питания и к самому обогревателю. Для замыкания цепи используется реле автоматического выключения. Приведем самые распространенные схемы подключения. Первый способ подключения терморегулятора к обогревателю инфракрасного типа заключается в использовании одного термостата на один обогреватель. Данный вариант является самым простым методом подключения терморегулятора своими руками.

Второй способ подразумевает параллельное подключение сразу двух обогревательных устройств к одному терморегулятору. Сначала последовательно подключается первый электрообогреватель, от которого выполняется разводка для подключения второго прибора. Есть вариант использования одним терморегулятором больше двух электрообогревателей. Несмотря на сложность подключения, такая схема является самой практичной. Здесь принцип действия устройства основан на применении электромагнитного пускателя для безопасного использования электроприбора.

Некоторые производители могут предложить вам готовую схему, имея в продаже собственные магнитные пускатели. Поэтому, если вы слабо разбираетесь в электротехнике, лучше, предварительно, внимательно ознакомиться с инструкцией для подключения, либо довериться работе профессионалов. Стоимость и виды инфракрасных обогревателей с регулятором температуры на примере трех популярных образцов. Модели инфракрасных терморегуляторов настенного и потолочного типа являются самыми популярными в своем сегменте продукции. Главное их отличительное качество – компактные габариты.

Помимо этого, потенциальных клиентов привлекает оригинальный дизайн изделия и возможность подбора терморегулятора под оформление комнаты. Рассмотрим несколько вариантов.

Ремонт электрического пола и диагностика причин неисправности

Обогрев пола работает по принципу любого нагревательного электрического прибора. Воздух в помещении прогревается от тепла отдаваемого полом, который имеет нагревательные элементы, расположенные внизу под поверхностью теплого пола. Элементы или специальный электрический кабель нагревают полы при помощи электрической энергии. При возникновении неисправности в обогреве для их устранения необходимо провести диагностику.

Терморегулятор

Терморегулятор осуществляет функцию прохождение электрического тока и подачи его в систему теплого пола. Являясь не только выключателем, терморегулятор отвечает за силу и качество нагрева. При достижении заданных номинальных параметров температуры, устройство автоматически отключается и включается после максимального снижения показателей температуры в нагревательных элементах. Поэтому при неисправности прибора покрытие пола перестанет нагреваться или очень сильно перегревается.

При обнаружении неисправности в работе системы обогрева пола диагностику неисправности специалисты рекомендуют начинать именно с данного устройства. Для проведения диагностики и обнаружения поломки, прежде всего, необходимо отключить подачу электрического тока и только затем, демонтировав устройство, используя мультиметр проверить работоспособность терморегулятора.

Датчик пола

Если датчик пола расположен очень близко к нагревательному элементу, он начинает отключаться раньше, чем прогреется вся система обогрева. Поскольку рядом расположенный элемент прогревается раньше и воздействует на датчик. При условии, что основание системы не может прогреться на заданную мощность, датчик пола начинает работать без интервалов и отключений.

В конечном итоге круглосуточная работа прибора приводит не только к повышенному расходу электрической энергии, но и к его неисправности от завышенной рабочей нагрузки.

Неисправность нагревательного элемента или кабеля

Одной из причин поломки может быть обрыв электрического кабеля или нагревательного элемента. Обрыв кабеля и элемента возможен при нарушении целостности во время выполнения монтажных работ. При последующей эксплуатации постоянное давление от наступания на поврежденное место электрический кабель или нагревательный элемент разрушается.

Для обнаружения неисправности необходимо провести замер показаний сопротивления. По заданным параметрам сопротивление не должно превышать номинальные параметры, указанные в техническом паспорте электрической системы пола. Если показания сопротивления превышают больше чем на 5%, следовательно, кабель поврежден. В инфракрасном обогреве чаще повреждается нагревательный элемент по такому же принципу: от острых каблуков или чрезмерного давления на пол.

Поиск повреждений греющего кабеля

После отключения системы от электросети необходимо отсоединить кабель от терморегулятора. При помощи высоковольтного генератора определить место обрыва кабеля, так как в месте неисправности будет создан эффект электрической дуги.

Также для нахождения места разрыва кабеля можно использовать аудио-детектор или тестер напряжения. На месте поломки от аудио-детектора производится характерный звук, похожий на звук при работе металлоискателя.

Замена дисплея в терморегуляторе для теплого пола Е51.716

Если же система функционирует, но на дисплее терморегулятора не отображаются показатели заданной температуры, то дисплей необходим заменить. Ознакомившись с инструкцией можно переустановить дисплей.

Рекомендуется полностью заменить терморегулятор или хотя бы обратиться в сервисный центр за помощью при необходимости ремонта прибора.

Настройка терморегулятора для инфракрасного теплого пола

Иногда слабый контакт подсоединенных проводов к терморегулятору на клеммнике может стать причиной неполадки в работе, то есть пол не будет нагреваться до установленной температуры. Для устранения данного недостатка достаточно плотно подтянуть винтовое соединение и восстановить изоляцию.

При поломке нагревательного кабеля при ремонте обязательно необходимо использовать термоусадочную муфту, которая создает идеальную изоляцию в месте соединения кабеля. Выполняя ремонт необходимо прогреть муфту потоком горячего воздуха, можно использовать обычный фен, после того, как муфта надета на место соединения. Под воздействием горячего воздушного потока муфта значительно уменьшится, плотно закрыв и изолировав место соединения.

Виды регуляторов температуры

Терморегуляторы для подобных обогревателей делают довольно компактными (не больше выключателя освещения) и эстетичными. При этом существуют модели как встраиваемые, так и накладные, а также для установки на DIN-рейку. Некоторые из них оснащаются встроенным датчиком. Такие варианты предпочтительнее, когда греющий пол является основным источником тепла, хотя и они имеют разъёмы для подключения выносного термодатчика. В остальных случаях выносной термометр сопротивления используется в обязательном порядке.

Помимо этого, терморегуляторы можно поделить на три условные группы:

  1. Электромеханические – самые простые и дешёвые прототипы, в основе которых заложен механический принцип действия с электрической составляющей. Функций и настроек у таких регуляторов немного: клавиша включения-выключения, колёсико либо ручка установки температуры и светодиод, показывающий, происходит ли нагрев в данный момент.
  2. Электронные почти ничем особенным не отличаются от предыдущих, за исключением того, что оснащаются цифровым табло и, следовательно, электронным датчиком температуры. Точность регулировки у них лучше, но и стоимость выше.
  3. «Умные» терморегуляторы – самый предпочтительный вариант. Это по-настоящему «умные» и функциональные программаторы, способные не только поддерживать заданную температуру, но и позволяющие задавать режим удобным способом. Так, они могут сами включаться и отключаться в заданное время, понижать температуру ночью. Причём программа позволяет менять температуру не только в зависимости от времени суток, но и подстраиваться под желания владельца. Допустим, утром пол прогреется, а с уходом из дома будет поддерживаться минимальная температура, а к возвращению хозяина пол (и помещение) будет прогрето до комфортного уровня. В выходные дни регулятор будет работать по другому заданному алгоритму. Это не только удобно, но и позволяет неплохо экономить электроэнергию. Некоторые модели могут оснащаться пультом ДУ или вообще управляться удалённым образом через интернет или мобильную связь.

Однако выпускаются и такие модели, которые способны регулировать и управлять температурой и в смежных комнатах. Для этого они оснащаются дополнительными входами для термодатчиков и дополнительными выходами для обогревателя.

Схема подключения терморегулятора:
