Ремонт теплого пола: почему не работает электрический и водяной подогрев, причины неисправностей, если обрыв кабеля или не греют трубы

Неполадки электрических полов

Электрический теплый пол состоит из греющего кабеля и терморегулятора. Следовательно, почему не работает система, зависит от их правильного функционирования.

Если теплый пол перестал греть, возможно, во время заливки стяжки или при укладке был поврежден греющий кабель. Для проверки целостности необходимо отключить клеммы со стороны терморегулятора и померить напряжение между греющими жилами. Расхождение с паспортными данными не должны превышать 5%.

При монтаже кабель равномерно укладывают по всему периметру комнаты

Отключение термодатчика при слабом нагревании пола свидетельствует о неправильном монтаже. Датчик или касается кабеля, или близко к нему находится. Температура полов может отличаться от заданной не более, чем на два градуса. Измерить ее можно при помощи специального градусника.
Терморегулятор или термодатчик могут быть неисправны. Нужно сначала убедиться в надежности клеммного соединения элементов цепи. Затем измеряется напряжение на выходе, оно должно равняться напряжению питания. Определив неисправность, поломанный узел заменяют.

Цифровые терморегуляторы отображают на дисплее различные рабочие характеристики

Может быть интересно

Теплоизоляция

Пеноизол: самостоятельное изготовление

Теплоизоляция

Отличительные особенности и разнообразие потолочной плитки…

Теплоизоляция

Чем утеплить потолок в деревянном доме?

Теплоизоляция

Что такое нагревательный кабель?

При падении напряжения в сети или просто низких его показателях, мощность теплого пола понижается значительно. В этом случае поможет стабилизатор напряжения. Лучше всего включать стабилизатор для всего дома.

Для такой системы можно сделать ремонт теплого пола своими руками, не прибегая к помощи специалистов. Нужны только элементарные знания в электротехнике и определенные измерительные приборы.

Ремонт электрического теплого пола.

Если у Вас не греет теплый пол, не стоит отчаиваться, электрический теплый пол может быть отремонтирован.

Чаще всего монтаж (установку) электрического теплого пола производят рабочие строительных профессий, не имеющие электротехнического образования, поэтому подключение и настройку терморегулятора проводят не по инструкции (схеме), что приводит к преждевременному выходу из строя системы обогрева электрического теплого пола или терморегулятора.

Для диагностики и ремонта электрического теплого пола нужно вызвать мастера, который с помощью приборов определит вид неисправности: это либо неисправен терморегулятор с датчиком, либо есть повреждение кабеля. С помощью приборов точно определяется место повреждения кабеля, вскрывается плитка и стяжка над поврежденным местом. Ремонт теплого пола (восстановление греющего кабеля теплого пола) осуществляется при помощи установки специальной муфты на поврежденный участок кабеля. Установка муфты не ухудшает дальнейшую эксплуатацию электрического теплого пола и будет работать ещё долгие годы.

Не старайтесь соединить кабель электрического теплого пола самостоятельно. Без специального ремкомплекта (муфты) и профессиональных инструментов у Вас ничего не получится. Если вышел из строя датчик терморегулятора, то мастер произведет замену датчика, при условии, что ваш датчик был правильно уложен в гофрированную трубку. Если же ваши мастера при установке теплого пола датчик замуровали в стяжку без гофры, то никакой мастер вам не сможет извлечь датчик без разрушений стены и пола. К сведению владельцев теплого пола, производители терморегуляторов выпускают датчики теплого пола определенного сопротивления, поэтому при выходе из строя датчика терморегулятора, специалист по ремонту теплого пола обязательно в первую очередь замеряет сопротивление датчика.

А вот при поломке самого терморегулятора (либо он отработал свой срок, либо сгорел от неправильного подключения, а может, вышел из строя от повышенной влажности) придется менять терморегулятор вместе с датчиком. Вопросов, по какой причине не работает теплый пол бывает очень много, поэтому лучше спросить совет у специалиста.

Ремонт электрических теплых полов производится нашими квалифицированными специалистами с использованием диагностических приборов, в удобное для Вас время, быстро и качественно.

Некоторые фирмы в своих расценках предлагают диагностику бесплатно, посмотрите расценки повнимательнее, стоимость диагностики заложена в других пунктах. Потому что диагностика не может быть бесплатной, это одна из важнейших работ специалиста по ремонту теплого пола.

Выход из строя терморегулятора

Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.

Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.

Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.

Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.

На большинстве термостатов все клеммы производители подписывают и маркируют:

L и N – место куда подключается питание (фаза и ноль соответственно)

В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?

Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.

То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.

L1 и N1 – отходящая нагрузка, греющий кабель или мат

Sensor – термодатчик

Конечно может быть и другое обозначение клемм:

Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.

Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”

Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.

Неисправности водяной системы

Виды неисправностей

Причинами отсутствия или недостаточного обогрева помещения водяным «теплым полом» чаще всего являются:

повреждения трубопровода;
неравномерность нагрева;
неисправности электрооборудования.

Также нередко встречаются ошибки при выполнении теплоизоляционных работ, неправильный расчет и подбор характеристик котла и иных основных элементов системы.

Способы прокладки труб для водяного пола

Повреждения трубок

Причиной прорыва и образования течи водяных обогревающих полов зачастую является снижение давления в подающих теплоноситель трубках. Герметичность их нарушается, объем задействованной в обогреве воды уменьшается, а та, что вытекла наружу, нарушает целостность стяжки и может просочиться на нижний этаж, затопив соседей.

Для определения места возможной протечки выполняется визуальный осмотр финишного напольного покрытия. В местах состыковки его элементов либо непосредственно на поверхности можно обнаружить следы влажных пятен. Если при осмотре и прощупывании поверхности обнаружить наличие влаги не получается, следует воспользоваться специальным прибором – тепловизором.

После обнаружения места нахождения поврежденной части трубы необходимо произвести локальный ремонт, частично разобрав участок покрытия и демонтировав стяжку. Перед заменой трубы из контура нужно слить воду, а перед повторным запуском после ремонта – устранить завоздушенность системы.

Перед заливкой бетонной стяжки на отремонтированный участок контура следует убедиться в отсутствии протечек. Рекомендуется выполнить защиту муфты от кислой среды бетонного раствора, обмотав ее куском вспененного полиэтилена.

Неравномерность нагрева

Одной из причин того, почему не греет водяной пол, является неравномерное распределение теплоносителя в трубах. Такая причина чаще всего связана с различным протяжением контуров – при одинаковой интенсивности подачи теплоносителя в более длинных системах вода остывает быстрее.

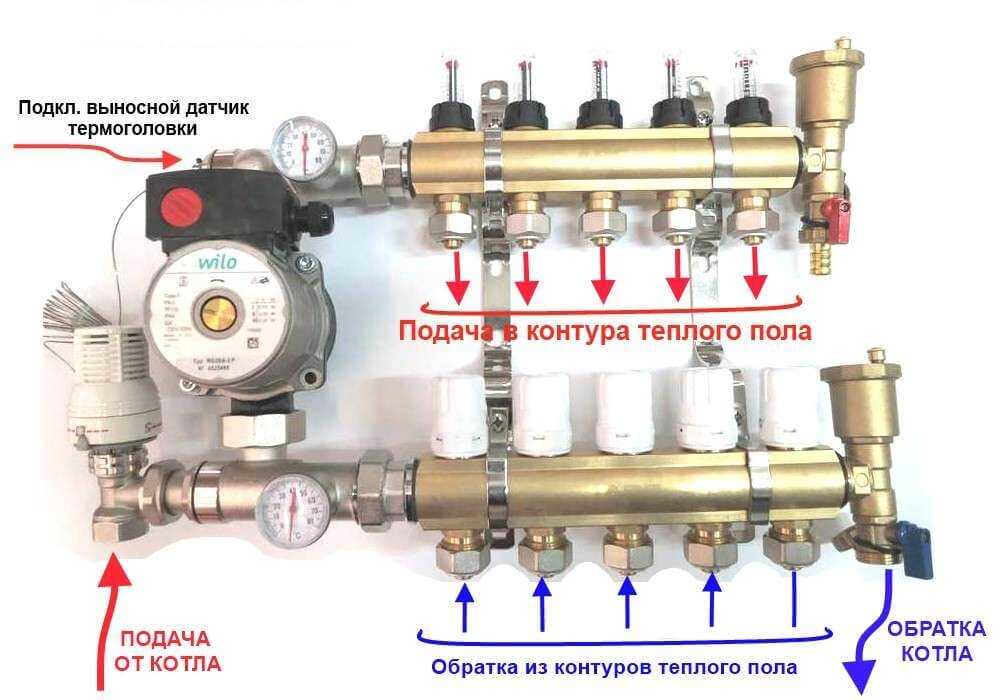

Схема коллектора водяного обогревающего пола

Чтобы прочувствовать результаты от внесенных в работу системы изменений потребуется некоторое время. Срок прогрева водяного теплого пола зависит от следующих нюансов:

количества слоев и материала изготовления напольного покрытия;
температуры воды;
скорости подачи теплоносителя;
мощности нагревателя;
погодных условий.

Процесс регулировки можно значительно упростить и облегчить применением не сложных и недорогих средств автоматизации – коллекторного сервопривода и термодатчика. Наружный анализатор (терморегулятор) способен в автоматическом режиме контролировать и корректировать подачу в контур прогретого теплоносителя.

Неисправности электрооборудования

Если протечки теплоносителя отсутствуют, то причина может скрываться в неисправности компонентов системы, работающих от электричества. К элементам, вероятность выхода из строя которых достаточно велика, относятся термостат и циркуляционный насос, располагающиеся в смесительном узле коллектора.

Поступление к ним напряжения проверяется посредством индикаторной отвертки или мультиметра. О неисправности насоса свидетельствуют также отсутствие каких-либо звуков при включении.

Если причину поломки водяного «теплого пола» самостоятельно обнаружить не удалось, не следует пытаться отремонтировать его «наугад» – необходимо обратиться за помощью к квалифицированным специалистам, располагающим необходимыми инструментами для того, чтобы выполнить ремонт водяного пола.

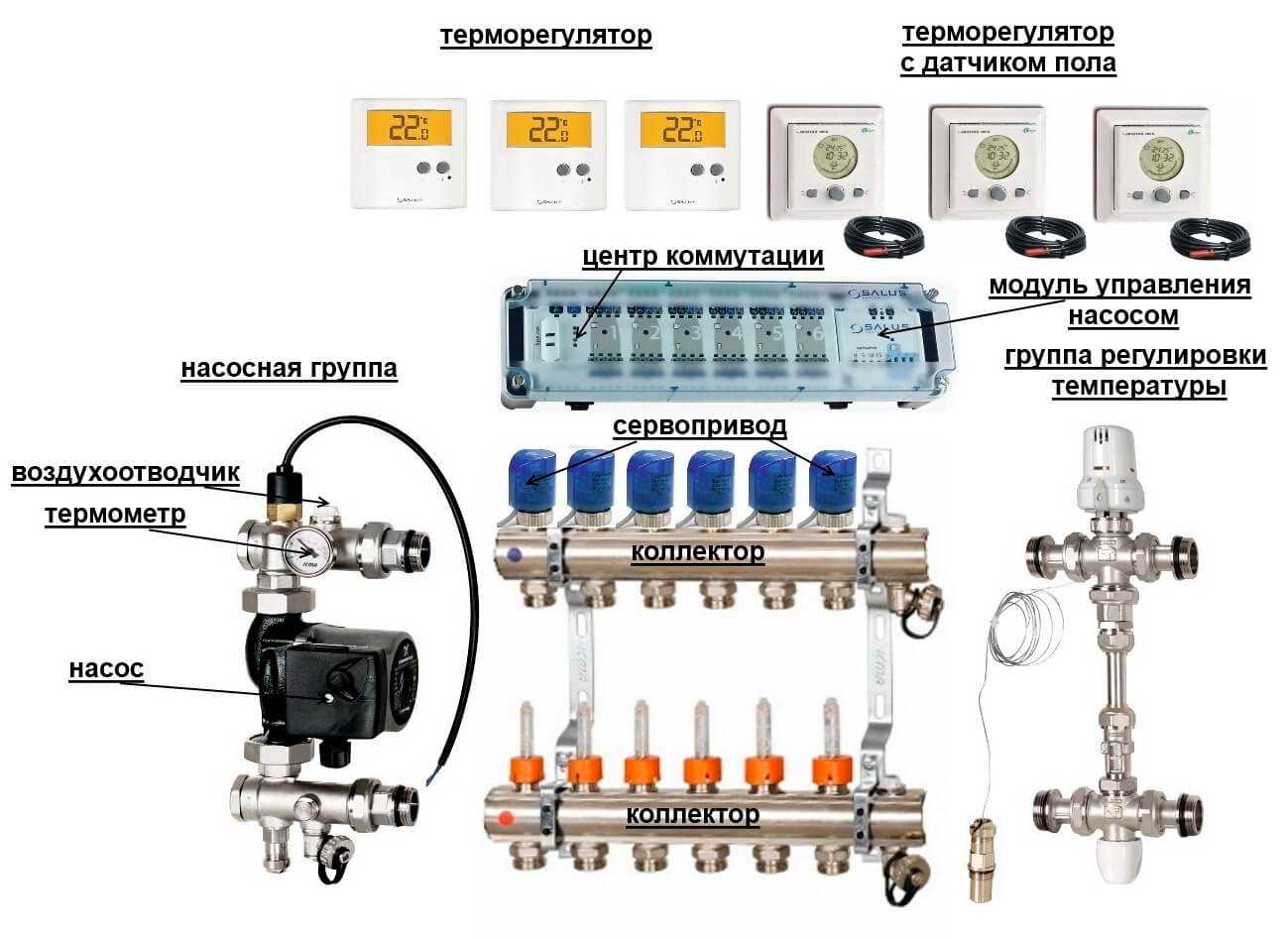

Элементы коллектора

Выход из строя терморегулятора

На большинстве термостатов все клеммы производители подписывают и маркируют:

L и N – место куда подключается питание (фаза и ноль соответственно)

В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?

L1 и N1 – отходящая нагрузка, греющий кабель или мат

Sensor – термодатчик

Конечно может быть и другое обозначение клемм:

Повреждение и проверка датчика температуры

Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?

Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.

При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.

Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.

Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.

Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.

Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?

Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.

Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.

Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно.

Отказ пленочного пола

Низкая температура покрытия пола

появляется из-за следующих причин:

Плохого контакта в электроцепи. Для подсоединения пленки к электрическому питанию применяются кабели, подводимые к медной шине, расположившейся вдоль края. Соединение делается при помощи специализированного зажима. Если обжим контакта недостаточен, покрытие пола разогреваться не будет. Следствием плохого контакта может быть окисление металла. Вернув контакт, вы возвратите трудоспособность конструкции;
Отказ термостата, происходящий из-за неполадки или отсутствие питания. Установить это можно путем измерения напряжения;
Плохая эксплуатация. Если с самого начала система планировалась как добавочная, она не сумеет работать как главная, так как внешний водяной термостат будет поставлен неверно. Во время монтажа ключевой системы устанавливается внешний вид, которые реагирует на температуру покрытия пола. При ее уменьшении прибор сработает, и температура повысится.

Процесс установки выполняем бережно

Если не работает пол с подогревом – не нужно опускать руки. Можно вернуть ему трудоспособность, заранее установив причину. При подсчете условий отказа учтите особенности конструкции и рабочий принцип самой системы для отопления. Если у гидравлического пола поломаться могут одни детали, то у электрического – полностью другие.
