Доступные способы самостоятельного тестирования реле напряжения

Проверка снятого реле-регулятора современного типа

На большинстве автомобилей реле-регулятор можно извлечь из щеточного узла, оставив генератор на месте. Для этого отсоедините клемму «минус» от аккумулятора и разыщите реле, находящееся в особом окне на торце генератора. Далее отверните крепежный винт и достаньте узел, в состав которого входит реле и щетки. Узел нужно очистить от графитовой пыли. Для проведения проверки понадобится несложная электрическая схема, в которую входят:

  • источник напряжения на 12В (желательно регулируемый, например, зарядное устройство);
  • лампочка от авто («габариты);
  • провода.

Некоторые зарядные устройство могут функционировать только с подключенным аккумулятором. Если у вас именно такое, подключите к нему АКБ. Минус подсоедините к корпусу реле, плюс ко второй клемме. К щеткам посредством маленьких «крокодильчиков» (чтобы не поломать стержни) подключите лампочку. Если на зарядном устройстве установлено минимальное напряжение, лампа загорится. Теперь увеличьте напряжение до 14,5В: она должна погаснуть. Если это так, можно говорить об исправности регулирующего устройства.

Проверка мультиметром без демонтажа

Проверка мультиметром представляет собой точный метод диагностики. Сильная сторона обращение к этому подходу — высокая точность, сравнительная простота и удобство выполнения тестирующих процедур, которые не требуют демонтажа реле. Они сводятся к подключению щупов к клеммам аккумулятора и анализу показаний индикатора прибора.
Метод применим к реле в любой форме его исполнения.

Алгоритм проверки основан на контроле напряжения на клеммах аккумулятора при различной частоте вращения вала двигателя. Для получения необходимой точности следует переключить мультиметр в режим постоянного напряжения и работать в диапазоне 20 В или близком к нему. Щупы прибора подключают к клеммам аккумулятора. Далее замеряют напряжение:

  1. При работе двигателя на холостых оборотах после его 2-3-минутного прогрева показания мультиметра составляют 13,5 – 14 В.
  2. При увеличении частоты вращения вала до средних ( 2500 оборотов в минуту) напряжение линейно возрастёт на 0,2 – 0,3 В
  3. Если же нажать на педаль газа еще сильнее, увеличить частоту вращения вала до 3500 – 4000 оборотов в минуту и дополнительно включить дальний свет, то рост напряжения сначала резко замедляется, а потом прекращается на 14,5 – 14,8 В.

При отсутствии эффекта стабилизации и росте напряжения до 16 В и даже более делаем вывод об отказе реле-регулятора и необходимости его замены.
При измеренном напряжении не более 11 – 12 В следует обязательно зачистить клеммы и проверить контакты, после чего повторить измерения еще раз.

Ещё кое-что полезное для Вас:

  • Почему машина не заводится при нормально работающем стартере: возможные причины
  • Трехуровневый регулятор напряжения — что это и как он устроен?
  • Что такое бендикс стартера? Проверка, ремонт и замена

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щеткодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Новые автомобили чаще всего оборудованы электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы стоп-старт.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

  1. Аккумулятор.
  2. Генератор.
  3. Блок предохранителя.
  4. Ключ зажигания.
  5. Приборная панель.
  6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигания идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Конструктивное исполнение реле-регулятора и внешние признаки его неисправности

Реле-регулятор:

  1. Может быть выполнен в виде одного из модулей щеточного узла, используя его конструктив как несущую основу.
  2. Или же представляет собой отдельный элемент, установленный на корпусе на кронштейне.

Применение отдельного исполнения легко визуально обнаруживается за счет того, что реле находится в разрыве цепи протекания тока между генератором и аккумулятором. В любой форме своего исполнения реле представляет собой неразборный моноблочный элемент, корпус которого залит эпоксидным составом или иным герметиком. Это означает, что вышедший из строя компонент ремонту не подлежит.

Отказ реле-регулятора сопровождается недозарядом или перезарядом аккумулятора. Недозаряд аккумулятора приводит к тому, что

  • начинает плохо заводиться двигатель;
  • стартер не в состоянии провернуть коленчатый вал;
  • в тяжелых случаях автомобиль оказывается обесточенным и оставшегося заряда не хватает даже на включение индикаторов приборной панели.

Неприятным следствием перезаряда аккумулятора становится выкипание электролита. При этом на его корпусе в районе клемм и на самих клеммах появляются белый налет и потеки. Внешние признаки не являются исчерпывающими, однозначно не указывают на неисправность реле. Тем не менее, при их проявлении осуществляется комплексная проверка цепей и схемы генератора, в перечень процедур которой входит контроль исправности реле-регулятора.

Это интересно: 7 причин троения двигателя холодного двигателя

Проверка генератора

Основной признак неисправности источника энергии – перебои в U (напряжении). В таком случае проверьте функционал системы и разберитесь, сколько передает генератор автомобиля для зарядки аккумулятора.

При тестировании соблюдайте советы опытных автовладельцев:

проверьте, корректно ли подсоединены крепления;

проверьте качество натяжения ремня;

вентили должны показывать ток 12 Вольт (В) и ниже;

меняя проводку, соблюдайте диаметр сечения (изначальный и новый в идеале совпадают).

Если обсуждаемый элемент получил существенные механические повреждения, рекомендуем доверить его анализ опытным сотрудникам автомастерской.

Сколько должна выдавать зарядка генератора? Алгоритм работы с мультиметром выглядит так: меряете U на клеммах АКБ при неработающем двигателе (норма 12,5-12,7 В). Запустите только мотор и повторите измерение без нагрузки “на холостых”. Сколько вольт приходит на возбуждение генератора? “Здоровые” показатели – от 13,8 В до 14,5 В (при силе тока от 80 до 140 Ампер).

Следующим шагом даете максимальную нагрузку, подключая дополнительное оборудование (фары, магнитолу, обогрев стекол и прочее). При исправном агрегате значения под нагрузкой будут от 13,7 В до 14 В. Значение ниже 13 В считают критическим.

Если у вас нет мультиметра, есть еще способ диагностики на холостых оборотах: включаете мотор, немного его нагружаете (например, включенными фарами), снимаете клемму “-” с АКБ (нужен 10 ключ). Авто, как и фары, стабильно работает – ВСЕ в порядке. Если машина глохнет или фары потускли, требуется дополнительно разобраться в вопросе.

Сколько генератор выдает на аккумулятор? Если АКБ заряжается с избытком, вы заметите характерные признаки: сверху батареи видны белые подтеки (выкипел электролит, возможная причина – неисправность реле регулятора). Проверка выполняется при помощи мультиметра. Смотрите заряд при работающем ДВС:

14,5 В – 14,8 В – норма, реле в порядке;

15 В – 15,2 В – перезаряд, требуется срочно заменить реле.

Пренебрегать этой поломкой не стоит, ведь система может выйти из строя в самый неудачный момент.

Для профилактики электрогенератора проверяйте:

отсоединен ли провод перед сваркой;

индикатор на приборной панели (когда загорается, реагировать следует оперативно);

Выпрямитель (при подозрении проблемы с ним отключите АКБ);

работоспособность источника электричества (замыканием “массы” на вывод);

защиту электричества от любых жидкостей.

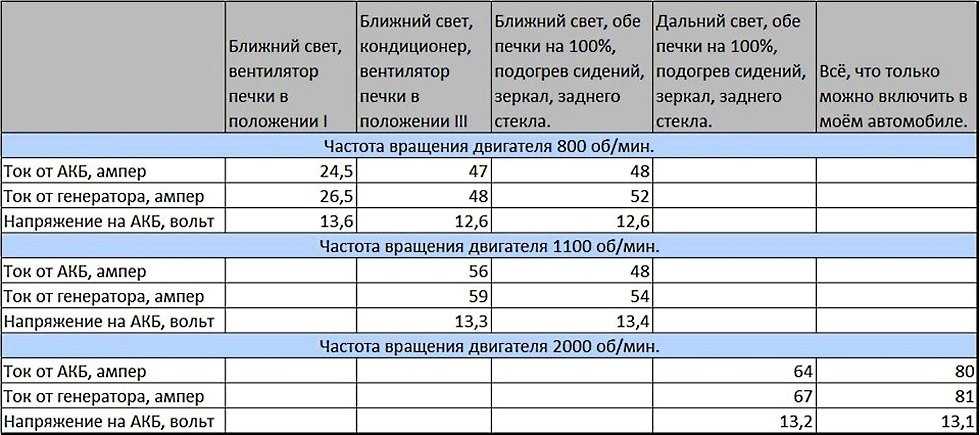

АКБ и генератор работают параллельно, выдерживая высокие нагрузки разных типов: кратковременные, длительные и постоянные

Если важно узнать мощность всех потребителей, прибавьте к необходимому для подзарядки аккумуляторной батареи значению сумму пиковых показателей мощности всех систем. Для удобства расчетов ниже приведена таблица с примерными нагрузками всех типов

Найти подходящую автомастерскую для проведения профилактических или ремонтных работ удобно на сайте-агрегаторе Uremont.com. Легкий поиск подходящего сервиса (в России, Беларуси и Казахстане), отзывы посетителей портала и чат с представителями партнерских СТО помогают сделать оптимальный выбор.

Предназначение регулятора тока в автомобиле

В машине и в других средствах передвижения для нормального функционирования электрооборудования и других систем необходим постоянный ток -13,5–14,5 В. Если напряжение недотягивает до нормы или наоборот ее превышает, электроприборы начнут выходить из строя, а аккумуляторная батарея из-за избытка заряда сократит свой эксплуатационный срок. Реле-регулятор выступает стабилизатором этого бортового напряжения в заданных пределах, в зависимости от электрической нагрузки, частоты вращения ротора генератора и температуры окружающей среды. Он пропускает допустимое напряжение в бортовую сеть автомобиля, тем самым обеспечивая ее требуемыми параметрами.

Реле-регулятор напряжения

Проверка генератора мультиметром на автомобиле

Есть методически правильная последовательность проверки – от простого к сложному.

Тестирование реле-регулятора

Этот модуль предназначен для поддержания постоянного напряжения (насколько это возможно) на выходе генератора. При движении автомобиля, скорость вращения вала генератора постоянно меняется.

Напряжение «скачет» в пределах от 12 до 20 вольт. Регулятор ограничивает величину. От его работоспособности зависит не только зарядка аккумулятора. При скачках или недостатке напряжения все электронные блоки автомобиля работают нестабильно, и могут просто перегореть.

Как проверить напряжение генератора при заведенном двигателе? Режим: «измерение постоянного напряжения», предел измерений: 20-50 вольт. Точки измерения – выходные контакты непосредственно на генераторе, или клеммы аккумуляторной батареи.

Напряжение должно быть в пределах 14-14,2 В, при любых оборотах коленвала. Попросите помощника несколько раз нажать на акселератор, а сами следите за показаниями.

Поверка генератора непосредственно на автомобиле — видео

Проверяем диодный мост

Если неисправность не обнаружена, придется разбирать корпус генератора. Он расположен под вентиляционной крышкой, на тыльной стороне генератора. Конструкция своеобразная, но понятная даже для водителя без электротехнического образования.

Режим: «прозвонка». Диоды проверяются без выпаивания из схемы. Прозвонка в обоих направлениях. При этом «пищать» мультиметр должен лишь в одну сторону. Если ток не проходит вовсе, либо протекает в обе стороны – диод меняется. Проверять проще относительно корпуса. Второй щуп касается изолированного контакта диода.

Важно! Перед тем, как прозвонить генератор мультиметром, очистите контакты и проведите визуальный осмотр электрической части прибора.

Проверяем ротор генератора

Если диодный мост в порядке, щетки на регуляторе напряжения не сточены, визуальных повреждений и загрязнений не обнаружено – смотрим ротор генератора.Режим: «измерение сопротивления». Проверяем сопротивление между токосъемными кольцами обмотки возбуждения. Сопротивление разное для каждой модели генератора, общий принцип – величина не должна быть большой.

Затем «прозваниваем» отсутствие которого замыкания между обмотками и корпусом ротора. Оцениваем состояние витков.

Обратите внимание
При обнаружении обрыва или короткого замыкания, не старайтесь самостоятельно устранить неисправность.

Генератор автомобиля – энерго и температурно нагруженный прибор. Перемоткой обмоток должны заниматься профильные специалисты.

Последним проверяется статор

Как самая сложно демонтируемая часть агрегата. Его можно диагностировать лишь после извлечения из корпуса генератора.В первую очередь традиционный визуальный осмотр. Проверяем целостность изоляции проволоки, отсутствие обрывов и следов обгорания. Затем в режиме «прозвонка» ищем короткое замыкание обмоток с корпусом статора. Сопротивление должно стремиться к бесконечности. Если пробоев на корпус не выявлено – проверяем сопротивление всех обмоток. Их в генераторе три – система асинхронная. Величина сопротивления индивидуальна для каждой модели агрегата, но сопротивление всех обмоток в одном агрегате, должно быть одинаковым.

Важно! Обязательно проверьте мультиметром все силовые кабели от генератора до аккумулятора. Сопротивление должно быть минимальным, и не меняться при изгибе проводника.. Последний этап проверки – контрольная цепь лампы на приборной панели

Сигнализация контролирует уровень заряда аккумуляторной батареи, а также исправность генератора и регулятора напряжения

Последний этап проверки – контрольная цепь лампы на приборной панели. Сигнализация контролирует уровень заряда аккумуляторной батареи, а также исправность генератора и регулятора напряжения.

Схема не очень сложная, состоит из сопротивления определенной величины, диода и лампы. Правильность работы этого узла порой зависит от качества пайки и окисла на контактах. Даже сопротивление спирали лампочки, учитывается при калибровке контрольной схемы.

Поэтому при замене лампы на светодиод, лампа часто загорается невпопад. Тут простым мультиметром не обойтись, требуется подключение диагностического сканера с возможностью моделирования неисправностей.

Обратите внимание
Совет: При сборах в дальнее автопутешествие, обязательно возьмите с собой мультиметр. Прибор не займет много места, но может выручить вас в критической ситуации.. Проверка генератора не снимая с машины — видео инструкция

Проверка генератора не снимая с машины — видео инструкция

Основной и дополнительный блоки предохранителей

F1 (16А)

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

F2 (8А)

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

F3 (8А)

Левая фара (дальний свет), контрольная лампа включения дальнего света

F4 (8А)

Правая фара (дальний свет)

F5 (8А)

Левая фара (ближний свет)

F6 (8А)

Правая фара (ближний свет)

F7 (8А)

Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

F8 (8А)

Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией

F9 (8А)

Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения

F10 (8А)

Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

F11, F12 (8А)

Резерв

F13 (8А)

Контакты реле противотуманного света в задних фонарях

F14 (16A)

Прикуриватель

F15 (16A), F16 (8A)

Резерв

F11 (8А) Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А) Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А) Лампы и реле заднего противотуманного огня
F14 (16А) Прикуриватель
F15 (16А) Резервный
F16 (8А) Резервный

№ и номинал предохранителя

Защищаемая цепь

Основной блок

1 (16А)*

Электростеклоподьемники передних дверей Электропривод боковых зеркал

2 (16А)**

Электровентилятор климатической установки, компрессор кондиционера

9 (16А)*

Обогреватели боковых зеркал

10 (16А)*

Плафон освещения салона центральный

Дополнительный блок

15 (16А)*

Электровентилятор климатической установки, компрессор кондиционера

Как проверить регулятор напряжения генератора мультиметром

Для того чтобы обеспечить нормальную работу лампочек, стеклоподъемников, стеклоочистителей и другого электрооборудования, а также зарядку аккумулятора, нужно поддерживать значение постоянного тока на уровне 13,5-14,5 вольт. Если этот показатель будет меньше, то не зарядится батарея, а если он превысит этот уровень – бортовые электроприборы выйдут из строя. Высокое напряжение наносит определенный вред и аккумулятору, сокращая срок эксплуатации из-за перезарядки.

Поэтому для преобразования тока, вырабатываемого генератором, существует специальное устройство – реле-регулятор напряжения. С его помощью бортовая сеть обеспечивается током, у которого поддерживаются требуемые параметры, независимо от оборотов коленчатого вала. Нередко возникают ситуации, когда возникает необходимость проверить напряжение генератора мультиметром.

Современные реле являются электронными, а их конструкция – неразборная. В случае выхода их из строя, они не подлежать регулировкам или ремонту, а требуют полной замены. Это считается единственным недостатком этих устройств, поскольку в остальном реле имеют массу достоинств: компактность, долговечность, высокая точность параметров тока.

Когда же регулятор напряжения можно считать неисправным?

  1. Фары меняют яркость свечения, в зависимости от оборотов двигателя.
  2. Наблюдается недостаточный заряд аккумулятора или, наоборот, его перезарядка, сопровождающаяся выкипанием электролита.
  3. В салоне автомобиля может ощущаться горелый запах. Поломка регулятора может произойти из-за попадания влаги, различных механических повреждений, короткого замыкания и других нестандартных кратковременных электрических воздействий.
  4. Иногда регулятор бывает изначально некачественным, если это сомнительная продукция от неизвестных производителей.

Существуют разные методы, как проверить реле-регулятор генератора мультиметром и установить его работоспособность. Наиболее простым считается проверка мультиметром, без демонтажа устройства. С этой целью выполняется измерение напряжения, поступающего в аккумулятор для его зарядки. Для такой проверки потребуется помощник, регулирующий обороты двигателя педалью акселератора.

Процедура проверки проходит в несколько этапов:

  • Двигатель автомобиля запускается и прогревается в течение 5-ти минут.
  • Открыть капот во время работы двигателя и соединить контакты мультиметра с клеммами батареи. Подключение нужно выполнять с соблюдением полярности, а переключатель выставляется на отметку 20 В.
  • Оценка зарядного напряжения, поступающего от генератора, выполняется при определенных условиях. Необходимо проверить сколько выдает генератор мультиметром. Ближний свет должен быть включен, а все остальные потребители – выключены. Коленчатый вал вращается со скоростью от 1,5 до 2,5 тыс. об/мин. Если напряжение составляет более 14,8 вольт, в этом случае регулятор считается неисправным и подлежит замене. При напряжении ниже 13,5 В причиной неисправности может быть не только реле. Неисправность может заключаться в проводке или самом генераторе.
  • Более точные результаты получаются путем оценки интенсивности тока, поступающего при нагрузке. Для этого потребуется включение дальнего света, вентилятора печки, стеклоочистителя и других потребителей. В такой ситуации величина зарядного тока не должна быть ниже отметки 13,5 вольт. Если показатель все-таки меньше этого значения, то при включении всего электрооборудования, аккумулятор не будет получать нормальную зарядку.

Более полноценная проверка выполняется на снятом реле-регуляторе. Обычно электронное устройство стоит поверх генератора, закрытое пластиковой крышкой. В некоторых случаях регулятор может образовывать единый блок со щетками. Для проверки кроме мультиметра нужно приготовить контрольную лампу на 12 В, мощностью не выше 3 ватт и регулируемый источник тока. Эти методы подходят и для того, чтобы проверить интегралку генератора мультиметром, то есть интегральный регулятор напряжения.

Типы реле напряжения и их устройство

Если утрировать, то видов устройства два и работают они оба по одному принципу:

отдельные или контактные. Устанавливается на кузове транспортного средства под капотом посредством кронштейнов. Сначала провода отходят от генератора, а потом идут на АКБ. Этот тип встречается реже, так как был выпущен лет 30 назад. Также есть модифицированные модели, которые только входят в использование. Их ключевыми элементами конструкции выступают:

  1. Два блока сопротивления;
  2. Намагничивающая катушка;
  3. Контактная группа;
  4. Металлический сердечник.

совмещенные или электронные со щеточным узлом. Монтируется прямо на генератор. Месторасположения реле в корпусе со щетками.

Общее у обоих – неразборные корпуса, часто они просто залиты герметиками или особым клеем. Так как они не подлежат ремонту, то цена на них низкая. Раньше был еще один тип – совмещенный с клеммами, но большого распространения он не получил, поэтому рассказывать о них не стоит.

Старый и новый реле-регуляторы

Конструктивные особенности генератора

Конструктивно все устанавливаемые на автомобили генераторы состоят из ротора, статора, крышек, отлитые из алюминиевого сплава, регулятора напряжения, выпрямительного блока (диодный мост) и щеточного узла.

Ротор представляет собой вал, на котором устанавливается обмотка возбуждения между двумя полюсными половинами – магнитопроводами. На каждой половине магнитопровода имеется шесть выступов в форме клюва. При вращении ротора клювы магнитопровода поочередно пересекают магнитное поле статора, индуцируя в обмотке ток.

При подаче напряжения на ротор щеточного генератора, клювы, направленные навстречу друг другу намагничиваются. Одна половина намагничивается в «южном» направлении, другая – в «северном» и при вращении ротора магнитное поле циклически меняется с «северного» на «южный», возбуждая электрический ток. В генераторе, не имеющего в конструкции щеточного узла, клювы магнитопровода намагничиваются аналогично, при этом имеют собственное вращение. В практике такие генераторы не нашли широкого применения, в связи с их ненадежностью, усложненной конструкцией, большими габаритами и массой, а также частой поломкой магнитопроводов, приводящих к разрушению всего генератора.

Предварительная проверка

Для проверки регулятора напряжения генератора понадобится мультиметр. Запускаем двигатель и мультиметром замеряем напряжение генератора. Один щуп измерительного прибора подсоединяем к клемме 30 генератора (та самая шпилька на задней стенке генератора, к которой идет обычно два, иногда три провода и закрепляются гайкой). Напряжение должно быть в пределах 12,5 — 12,8 вольт.

Затем запускаем двигатель и опять делаем замеры напряжения на клеммах генератора. На холостом ходе должно быть не меньше 13,2 вольт, но не более 14 вольт. Затем увеличиваем обороты двигателя до 3500 об/мин, в этом случае пределы напряжения должны быть в рамках 14,2 — 14,5. Напряжение не должно превышать значения 14,8 вольт. Если оно выше, то идет перезаряд аккумуляторной батареи.

Потом включаем дальний свет фар, печку, аварийную сигнализацию и другие приборы и опять замеряем напряжение на генераторе. Оно понизится под нагрузкой включенных приборов, но значение напряжения в этом случае не должно быть ниже 13,2 вольта. Если оно ниже минимального — «недозаряд».

В обоих случаях необходимо произвести проверку стабилизатора напряжения.

Тестирование снятого регулятора (со схемой)

Электронное реле чаще всего крепится на поверхности генератора рядом с валом генератора, по которому двигаются щетки, в районе контактных колец якоря генератора. Весь совмещенный узел закрыт пластиковой крышкой. Снимается она отверткой форма, которой может быть либо крестовидной, либо шестигранник.

Этапы проведения работ:

  1. Откручиваем два болта крепления и снимаем крышку.
  2. Достаем щеточный узел.
  3. Чистим его от графитовой пыли.
  4. Собираем схему с использованием блока питания, зарядкой или вольтметром. Находим простую лампу на 12В от машины, можно с «габаритов» и провода, чтобы соединить всю схему в одно целое. Используем АКБ, если зарядное без него не работает. Уже от него провод присоединяем к регулятору, а к щеткам подключаем лампу при помощи «крокодильчиков». Когда все подключено правильно лампа начнет светиться, потому что щеточный узел служит проводником электричества от вала.
  5. Поднимаем напряжение на зарядке до 14,5В свет должен потухнуть, так как такое напряжение, как «отсечка» дальнейшего повышения напряжения. Снизив напряжение на зарядном устройстве, лампа должна вновь загореться. Если напряжение поднялось до 15–16В, а лампа горит, значит, реле негодно.

По тому же принципу можно проверить отдельный тип регулятора нового образца. Для этого необходимо отсоединить его от кузова или крышки генератора и прикрепить к схеме. Проверку осуществлять таким же образом. Что касается старого типа реле-регулятора, установленного на копейках, то проверять его нужно немного по-другому. Их маркировка – «67» и «15». Первый контакт «67» — является минусом, а «15» — плюсом. В остальном принцип тот же.

Советы и рекомендации

Частым виновником неисправной работы реле регулятора может быть окисление его клемм. Такое окисление приводит к значительной потере напряжения. В таком случае необходимо провести тщательную очистку контактов и произвести повторную проверку. Показатель напряжения на контактах должен быть аналогичен тем показателям, которые выдает сама АКБ, то есть не должно быть заметных потерь. Пониженное напряжение на контактах указывает на то, что их следует зачистить, а сам регулятор зачастую оказывается в рабочем состоянии. После очистки клеммы можно дополнительно обработать специальными химическими средствами, которые препятствуют дальнейшему окислению.

Напоследок хотелось бы добавить, что стоимость реле регулятора не высокая. Одним из верных путей будет его замена на новый элемент при обнаружении сбоев в его работе. Более того, интегральные реле регуляторы являются деталью в монолитном корпусе, который не подлежит разборке для проведения ремонта. Экономия на данном устройстве себя не оправдывает, так как быстрый выход из строя батареи или существенное снижение ресурса аккумулятора повлечет более серьезные расходы при необходимости замены АКБ.

Правильная зарядка автомобильного аккумулятора зарядным устройством. Проверка перед зарядкой, каким током заряжать аккумулятор. Как зарядить АКБ без ЗУ.

Принцип работы и устройство автомобильного генератора. Составные элементы генератора переменного тока в автомобиле: ротор, статор, обмотки, регулятор.

Как измеряется плотность электролита в АКБ, от чего зависит данный показатель. Доступные способы повышения плотности в «банках» аккумулятора своими руками.

По каким причинам электролит в АКБ становится мутным, серым или черным. В каких случаях и какими способами можно восстановить работоспособность батареи.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.

Реле-регулятор устанавливается на автомобили для поддержания стабильного напряжения от генератора. Данный элемент защищает АКБ от перезарядки, продлевая срок службы батареи. Именно поломка реле регулятора напряжения генератора является одной из наиболее распространенных неисправностей бортовой сети автомобиля.

Возможные причины неисправности

В качестве основных причин неисправностей реле-регуляторов напряжения генераторов рассматриваются:

  • межвитковое замыкание обмотки возбуждения. Наиболее опасная причина неисправности. После замены реле-регулятора генератор определенное время работает без проблем. Но регулятор работает при повышенных токах и через пару месяцев вновь перегорает. В этом случае необходимо снимать генератор и везти его на тестирование;
  • выход из строя выпрямительного моста (пробой диодов). Менее опасен, тем более данная неисправность вызывает перегрев генератора, и диоды меняются в первую очередь;
  • переполюсовка или перепутывание полюсов аккумулятора. В этом случае выходят из строя и выпрямительные диоды;
  • разрушение щеток;
  • короткое замыкание на управляющем выводе реле-регулятора;
  • естественный износ.

Последствия неисправного реле-регулятора могут быть существенны:

  • повышенное напряжение генератора может привести к выходу из строя электронных блоков автомобиля, поэтому нельзя снимать клеммы аккумулятора при заведенном двигателе;
  • внутреннее замыкание реле-регулятора приводит к перегреву обмотки возбуждения и, в конечном счете, более дорогостоящему ремонту;
  • разрушение щеток реле-регулятора может вызвать окончательную поломку генератора, его заклиниванию, обрыву ремня и более серьезным последствиям.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
