Инструкция по монтажу светильников в подвесном потолке

Размеры и формы, монтаж и мощность

Теперь давайте выясним, какими бывают светодиодные встроенные светильники.

Точечные источники света

К этой категории относятся разнообразные софиты, наружные светодиодные точечные светильники и скрытые источники рассеянного света.
В зависимости от назначения они используют либо один-три сверхъярких светодиода, либо несколько десятков маломощных.

Типичный представитель этой категории.

Наружные встраиваемые светильники этого типа отличаются тем, что освещают не только помещение, но и поверхность потолка.

Зачем это нужно? В случае глянцевого натяжного потолка световые блики на нем украшают комнату, становясь самостоятельным элементом дизайна. Кроме того, ярко освещенный потолок светлых тонов делает помещение зрительно выше.

Светодиодные софиты — это удобный и экономичный способ создания зонального освещения на рабочем месте, в области приготовления пищи или в домашней мастерской.

Размер

Типичная форма — круглая. Два или три софита с возможностью изменения направления света иногда объединяются в одном корпусе.

Примерно так выглядит получившийся светильник.

Диаметр точечных светодиодных светильников — от 55 до 85 миллиметров. Над уровнем подвесного потолка они редко выступают вверх более чем на пять сантиметров — длину спичечного коробка (см. Подсветка потолка светодиодной лентой — декорируем помещение самостоятельно).

Светильники возьмите низковольтные: они надежнее именно потому, что самым слабым местом является преобразователь питания.

Лучше смонтировать общий блок питания на все светильники. Надежность такого решения будет выше, чем у большого количества маломощных преобразователей.

Монтаж

Монтаж светильников вполне стандартен для всех софитов:

  • В поверхности подвесного потолка коронкой или электролобзиком вырезается круглое отверстие;
  • Через него выпускаются провода питания;
  • Клеммы светильника подключаются к ним;
  • Светильник вставляется в отверстие и фиксируется там собственными подпружиненными зажимами.

Мощность

Типичная мощность решений такого рода лежит в пределах 3 — 10 ватт. Чаще всего используются белые светодиоды.

Световые панели

Эти потолочные светильники чаще используются не в жилых, а в офисных и производственных помещениях.

LED-панель в подвесном потолке офиса.

Причина — высокая светимость и приличные габариты. LED — панели приходят на смену встроенным светильникам на основе люминесцентных ламп, которые и сейчас остаются наиболее востребованными в универмагах и складских помещениях.

Размер

Выполненные в виде панелей потолочные светильники в теории могут быть встроены в любой подвесной потолок, независимо от его материала. Соответственно можно встретить любые размеры: 295х1195 миллиметров, 300х300 миллиметров,170х606 миллиметров и так далее (см. Светильник потолочный подвесной — функциональная светотехника).

Однако наиболее востребованный и, соответственно, распространенный размер — 595х595. Это размер стандартной гипсовой или минераловолоконной плитки для кассетного подвесного потолка Армстронг, лидера по популярности среди офисных потолочных систем.

Эта панель просто укладывается в каркас потолка наряду с обычными плитками.

Монтаж

Он диктуется форм-фактором. Как правило, панель просто укладывается в обрешетку потолка или подготовленный паз в гипсокартоне; в случае панелей 595х595 они кладутся в реечную систему наряду с прочими плитками. Подключается заранее разведенное питание — и панель готова к работе.

Мощность

Какую мощность имеют выполненные в виде панели потолочные светодиодные светильники?

Она линейно зависит от количества светодиодов в панели и прямо пропорциональна цене изделия. Популярные модели имеют потребление до 80 ватт при световом потоке до 5500 люмен. Возможно производство куда более мощных изделий; но спрос на них едва ли будет большим из-за заоблачной стоимости.

Такие панели имеют внушительные размеры: 120х60 сантиметров.

Способы крепления светильников к натяжному потолку

Потолочное покрытие представляет собой тонкое эластичное полотно из ткани или ПВХ, даже под небольшой нагрузкой оно провисает, а от значительной может порваться. Поэтому крепление светильников к натяжному потолку напрямую не делают.

Чтобы встроить фонарь, до монтажа полотна устанавливают закладную. Это специальная пластиковая площадка, которая крепится к черновому перекрытию и находится на одном уровне с багетом. После натягивания потолка закладные располагаются за полотном. К ним и крепят осветительные приборы.

Пластиковые площадки бывают разного диаметра, круглой или квадратной формы и подбираются в зависимости от размера и модели светильника. Выпускают два типа закладных платформ:

  1. Фиксированного размера. Производятся только круглой формы. В продаже имеется несколько моделей с разным внутренним диаметром: 55, 60, 70, 75, 80, 85, 90 и 112 мм. С обратной стороны кольца имеют отверстия под саморезы для удобного крепления подвесов. Это более дешевый вариант, но такие платформы приобретаются только после покупки светильников, когда известен диаметр корпуса.
  2. Универсальные. Представляют собой площадки из соединенных колец разного диаметра, которые легко подогнать под светильник любого размера. Подобные платформы удобнее тем, что их можно закупить заранее. При установке кольца вырезаются в соответствии с размером светильника. Универсальные закладные производятся круглой и квадратной формы и продаются в нескольких типоразмерах с шагом 5 или 10 мм. Круглые: 50-100, 55-105, 60-110, 65-115, 125-155, 165-225, 235-305 мм. Квадратные: 50-90, 90-140, 150-200 мм. С обратной стороны платформ так же имеются отверстия под саморезы.

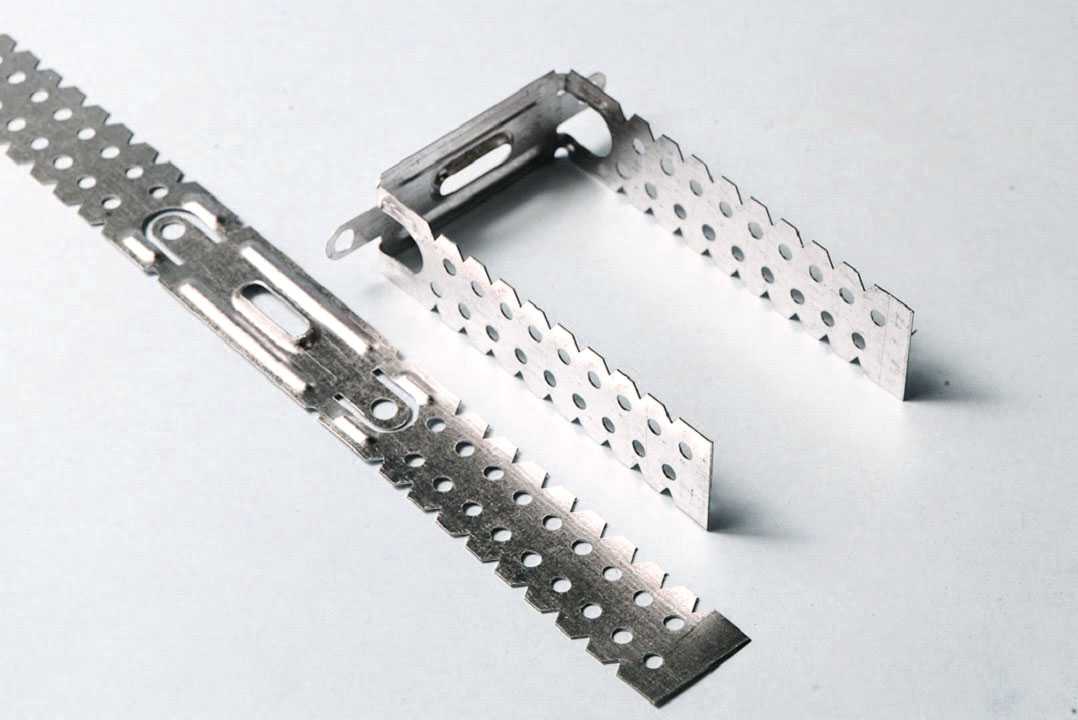

Для крепления используют перфоленту или гибкие металлические подвесы. Это полосы из оцинкованной стали с перфорацией. Ленты сгибаются для придания нужной формы. Через отверстия их прикручивают к закладным и черновому перекрытию. К платформе подвесы крепят саморезами «клопами» (3,5х9,5 мм).

Иногда для монтажа светильников используют регулируемые стойки. Конструкция состоит из двух металлических направляющих и П-образной планки с меняющейся высотой, к которым крепится платформа. Верхняя часть стойки прикручивается к перекрытию. Но такие изделия стоят дороже, а монтировать их неудобно из-за необходимости регулировать высоту с помощью гаечного ключа. Гораздо проще немного согнуть металлические подвесы, к тому же это можно сделать даже после натяжки полотна.

Монтаж встраиваемого линейного светильника

Технология монтажа встраиваемых линейных светодиодных и люминесцентных светильников не имеет принципиальных отличий. Если необходимо сделать подсветку в потолке из гипсокартона, конструкция каркаса должна предусматривать углубление шириной от 5 см (зависит от высоты корпуса встраиваемого прибора). Потолок с линейной подсветкой, расположенной в такой нише, называют «парящим».

Процесс установки светильника состоит из нескольких этапов. Первый из них – проектирование схемы подключения

Для того чтобы не упустить ни одного важного момента, все задачи выполняют в соответствии с пошаговой инструкцией

Составляем схему подсветки потолка

Шаг 1. Исходя из приведенных выше норм освещения, определяют мощность и количество светильников.

Шаг 2. Выбирают вариант освещения потолка: «парящий», подсветка центральной части, боковая подсветка или др.

Цены на светодиодные светильники

светодиодные светильники

Подготовка к установке линейных ламп

Шаг 3. Берут лист бумаги и рисуют на нем схему, которая учитывает пропорции и размеры, а также расположение ярусов и фигурных выступов потолка.

Шаг 4. Используя свою фантазию или фото наиболее удачного дизайна освещения натяжных и подвесных потолков, определяют местоположение каждого осветительного прибора. Указывают все необходимые размеры и расстояния.

Шаг 5. Берут рулетку, угольник и маркер, делают разметку на потолке, ориентируясь на составленную схему.

Шаг 6. Далее нужно решить, как будет работать дополнительное освещение потолка — одновременно с люстрой или понадобится свой отдельный выключатель. После чего определяют местоположение выключателя на стене и делают отметку маркером.

Шаг 7. Соединяют все точки на потолке и стене прямыми линиями, которые послужат ориентиром для установки электрического кабеля (провода).

Шаг 8. Следующий этап – монтаж проводки. Вначале замеряют расстояние от базового потолка до нижнего уровня профиля (на этом уровне будут располагаться светильники).

Шаг 9. Согласно точкам разметки к потолку крепят пластиковые или металлические хомуты, которые будут удерживать провод.

Крепление кабеля дюбель-хомутами

Шаг 10. Укладывают провод через хомуты, формируя в местах монтажа приборов петлю, длина которой соответствует показателю, полученному в пункте №1.

Шаг 11. Разрезают каждую петлю в ее нижней части, снимают изоляцию с проводов, устанавливают клеммы.

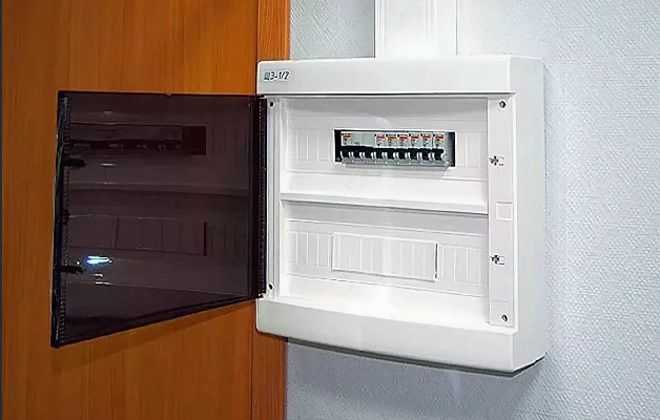

Шаг 12. Подключают провод к электросети, устанавливают выключатель. Отключают помещение от электросети.

Шаг 13. Теперь остается только установить сами линейные светильники. Для этого снимают верхние панели светильников. Каждый прибор присоединяют к уложенным на потолке проводам в соответствии со схемой подключения, указанной в инструкции производителя.

Линейные светильники установлены, теперь остается только смонтировать подвесной или натяжной потолок

Альтернативный вариант — подвесные линейные светильники

Далее приступают к монтажу натяжного потолка или к обшивке металлического каркаса подвесной конструкции гипсокартоном. Во втором случае предусматривают отверстия для вывода точек освещения. Если монтируют натяжной потолок, после установки полотна в местах установки светильников вырезают отверстия нужного размера. Далее выводят светильники на уровень потолка и устанавливают на них верхние панели (рассеиватели).

Цены на LED-ленты

led лента

На этапе составления схемы подключения необходимо предусмотреть возможность доступа к прибору для замены ламп. Все соединения должны быть выполнены максимально надежно. Для обеспечения защиты контактов используют пайку или клеммные колодки.

Как правильно выбрать осветительное оборудование

Чтобы подобрать источники света для предприятия, рекомендуем вам ориентироваться на основные технические требования, отражённые в нормативных документах (инструкциях, ГОСТах, СНиП).

Основные технические требования сводятся к следующим пунктам:

  • обеспечение безопасности работающего персонала
  • свободный доступ к осветительному оборудованию для ремонтной бригады
  • обеспечение нормированного уровня освещённости
  • соответствие светильников и другого осветительного оборудования принципам экономии электроэнергии
  • обеспечение качества света (равномерность, ограничение тёмных зон, отсутствие зон ослепления в виде бликов, исключение пульсации)
  • удобство монтажа и небольшая протяженность проводки
  • надёжное крепление, исключающее случайное падение осветительных приборов

Немаловажно и соблюдение назначения осветительной системы, которое возможно только с учётом основных факторов производства:

  • окружающей среды в рабочем помещении (наличия пыли, химических веществ, влаги)
  • строительных особенностей и характеристик помещения (его высоты, площади, отражающих способностей рабочих поверхностей, стен, пола и потолка, наличия ферм и мостиков)
  • качества освещения (общее, локальное или аварийное)

   Установка светильников на потолок

Техническими нормами регулируется также высота размещения прожекторов, ламп и светильников. Эти показатели важны для обеспечения экономичности, безопасности и простоты обслуживания осветительных приборов:

  • не выше 5 метров в рабочих помещениях (доступ с лестницы или стремянки)
  • до 2,1 метра в помещениях с близким расположением токонесущих частей
  • в 1,8 метра над настилами кранов
  • в 2,2 метра над любым настилом и площадкой (при условии обслуживания с этой же площадки)

Свес подвесных ламп не должен быть больше 1,5 метра. Обычно свесы используются для облегчения доступа к осветительным приборам при техническом обслуживании и для улучшения показателей экономичности без потери условий освещения.

Качество освещения на предприятии во многом зависит от грамотно составленного специалистами проекта. Без правильных расчётов с учётом всех технических и санитарных норм невозможно добиться хорошего результата.

Также специалисты рекомендуют выбирать для осветительных систем только сертифицированные, то есть, экономичные и безопасные модели осветительных приборов.

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

  1. Электродрель.
  2. Шуруповерт.
  3. Пассатижи.
  4. Кусачки.
  5. Измерительная рулетка.
  6. Отвертка.
  7. Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

  1. Провода.
  2. Монтажные подвесы, полоски.
  3. Клеммы-соединители.
  4. Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

Как подключить светильники в подвесном потолке

Аналогично выше рассмотренному примеру подключаются светодиодные светильники в подвесном варианте потолка. Однако в отличие от него, когда спот просто вешают с помощью монтажной защелки на обратную сторону гипсокартонного листа, здесь требуется специальная крепежная подвеска.

Если она не представлена в комплекте к прибору освещения, ее можно купить или изготовить своими руками из монтажной металлической ленты и платформы по следующему алгоритму:

  1. Закладную универсальную платформу нужно подогнать под диаметр светильника.
  2. Примерить корпус фонаря, удостоверившись, что он подходит.
  3. Измерить расстояние от базового потолка до нижней кромки крепежного профиля под ткань.
  4. Из монтажной ленты вырезать отрезок необходимой длины (в зависимости от диаметра светодиодного светильника) и придать ему П-образный вид.
  5. Затем к его основанию с помощью мини-саморезов закрепить закладную платформу.
  6. Далее аналогичным образом изготовить нужное количество крепежных подвесок по числу лед-светильников и в соответствии с планом выполнить их монтаж на потолок.

Схема установки светильника, монтажной подвески в натяжном потолке представлена на следующем изображении:

В отличие от ПВХ-панелей и гипсокартона ткань натяжного потолка очень чувствительна к нагреву – малейшие отклонения от условий ее эксплуатации приведут к короблению. Поэтому монтаж светодиодного светильника должен осуществляться обязательно через термоизоляционное кольцо, препятствующий прямому контакту корпуса фонаря с материалом.

Что такое точечный светильник

Содержание материала

Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:

  • корпус;
  • провода;
  • патрон (может быть электрическим);
  • фиксаторы (2 шт.).

Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.

Цены на точечные светильники

точечные светильники

Устройство и выбор точечных светильников

Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.

Таблица. Соответствие светодиодных лам и ламп накаливания.

Светодиодные лампы, Вт Соответствие лампе накаливания, Вт
1,8 10
3 30-40
4 35-40
4,2 45
5 50-55
5,4 55
6 55-65
7 65-75
8 70-80
9,5 80-90
10 70-80
12 90-100
14 140-150

Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.

При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно
