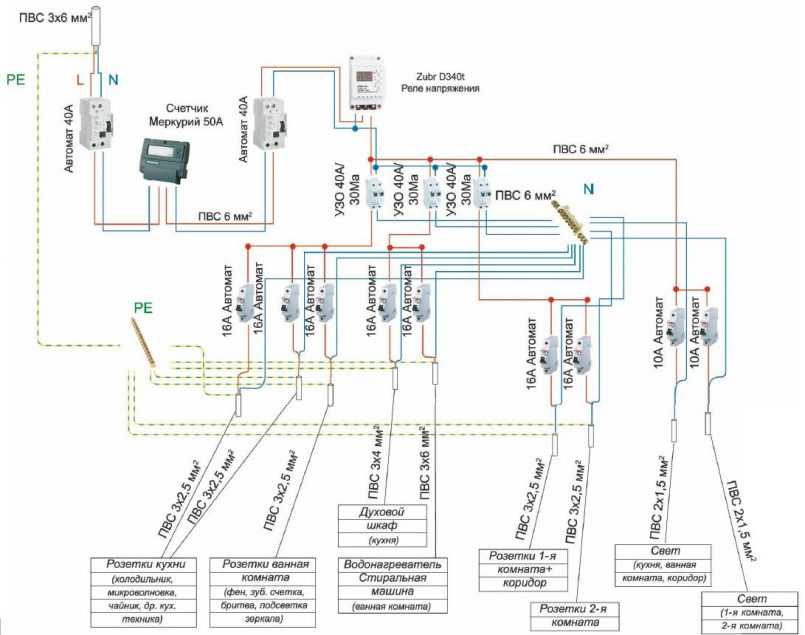

Составляем схему распределительного щита

Чтобы собрать однофазный щиток своими руками, требуется схема. При её составлении необходимо учесть специфику потребления электроэнергии зданием:

  • мощность, потребляемую каждой отдельной группой;
  • общую расчетную мощность;
  • количество потребительских групп;
  • месторасположение счётчика расхода электроэнергии.

Схема должна составляться так, чтобы она была понятной и удобной. На ней необходимо указать номиналы приборов, площадь сечения кабеля, разводку к потребителям. Пример можно найти в Интернете.

Схема сборки трёхфазного щитка во многом схожа со схемой для однофазного напряжения сети. Разница заключается в использовании иного способа распределения потребителей – каждая группа подключается к своей фазе. Важным нюансом является необходимость соблюдения баланса по нагрузке между всеми фазами.

Как правильно собрать силовой электрощит

Перед началом работы требуется подготовить запасное освещение для рабочей зоны. Кроме того, понадобится стол, на котором будут лежать комплектующие и инструменты. Схему сборки и монтажа электрощита нужно повесить так, чтобы она была хорошо видна. После этого следует обесточить вводной кабель. Работа производится в несколько этапов:

  1. Сборка и предварительная установка ящика. Корпус требуется сначала подготовить:
    • удалить заглушки, расположенные на стенах ящика;
    • привинтить DIN-рейки;
    • смонтировать на стенках шины заземления и нейтрали;
    • снять дверцу;
    • подсоединить монтажные кронштейны.

После этого встроенный ящик можно закрепить на месте на время, чтобы проверить, насколько качественно создана ниша. Затем его сразу нужно снять. Это облегчит работу с проводами.

Предварительная подготовка проводов. Сначала их подгоняют по длине. Должен остаться запас, чтобы можно было без труда добраться до далеко расположенной шины или автомата защиты.

После этого требуется удалить внешнюю изоляцию с кабелей, используя специальный инструмент. Очищать провод нужно так, чтобы на входе в ящик еще оставалась изоляция.

Установка конструкции на подготовленное место. Внутрь нужно проложить вводной кабель и все проводники.

Провода должны лежать в один слой с учетом порядка расположения автоматов, к которым они впоследствии будут подключаться.

На DIN-рейке сначала фиксируют УЗО, после него — относящиеся к нему автоматы, в конце устанавливают самостоятельные автоматы и иные модульные устройства.

Сразу всю автоматику монтировать не обязательно. Можно запитывать устройства по очереди, по мере того, как они будут крепиться к рейке. Кроме того, нужно установить счетчик.

Жилы каждого из потребителей энергии или группы потребителей следует подключить к относящимся к ним шинам и автоматам. Работу следует производить справа налево, подводить жилу к точке фиксации, после чего отрезать все лишнее. Провода прокладываются вертикально и горизонтально, а все повороты осуществляются лишь под прямым углом. Когда места не хватает, допустимо провести провода за DIN-рейкой.

С конца каждого провода на 1 см удаляется основная изоляция, на мягкие шины надеваются наконечники, после чего концы заводятся под зажимы автоматов и хорошенько затягиваются специальными клеммами. Подключение проводника к автомату обустраивается снизу, а подача напряжения на автомат — сверху.

Чтобы проверить надежность фиксации, нужно слегка подергать руками провод. Медь не должна выступать над автоматами, но и изоляция не должна быть зажатой. Провода можно собрать в пучки, закрепив стяжками из пластика, и разместить за рейкой.

Подсоединение вводного кабеля: его зажимают на главном автомате, при этом заземляющая жила сразу уходит на шину. С автомата ноль и фаза идут на счетчик или раздаются по схеме.

Последний этап. Если проводка полностью подготовлена, все потребители электрической энергии были подключены, можно проверить систему, по очереди подав на каждую из линий отдельно нагрузку. Если никаких проблем не обнаружено, можно произвести полное подключение. Останется лишь промаркировать автоматические устройства, приклеить схему к дверце, вернуть крышку на корпус.

Грамотно и аккуратно осуществленная сборка электрощитка гарантирует, что вся проводка будет исправно функционировать долгие годы. Нежелательно экономить, выбирая комплектующие. Только действительно качественная автоматика позволяет предупредить вероятность серьезных аварий и сохраняет жизнь проживающих в квартире или доме людей.

Видео-инструкция, как правильно собрать электрощиток своими руками:

Щит ABB Mistral65. Сборка электрощита пошагово.

Покажу, на примере одного из заказов, как собрать трехфазный щит на 380 Вольт ABB Mistral 65 на 72 модуля. Щиток на 380 Вольт необходимо собрать для двухэтажного коттеджа из бруса. После обсуждения с заказчиком остановились на навесном щите ABB Mistral65 на 72 модуля, хотя правильнее надо было выбирать щит ABB на большее количество модулей, но размеры оставленные заказчиком для монтажа электрощита, позволяли выбрать максимум щит ABB на 72 модуля. Но с учетом дополнительного модуля на каждую дин-рейку в щите ABB, у нас получился щит ABB на 76 модулей.

Следует очень аккуратно открывать картонную коробку щита ABB Mistral65, чтобы не поцарапать ножом дверцу щита ABB. Вынимаю щит ABB Mistral IP65 из упаковочной коробки и кладу его на рабочий стол. Коробку щита ABB убираю в сторонку, чтобы не мешалась, но и чтобы осталась в полной сохранности, т.к. в нее мы упакуем уже собранный щит ABB Mistral65.

Снимаю верхнюю часть корпуса щита ABB с дверцами, открутив 6 саморезов. Верхняя часть щита ABB Mistral65 симметричная, и если при установке обратно, перевернуть ее, то дверцы щита будут открываться в обратную сторону. Устанавливаю в щит ABB Mistral65 держатели клемм и пока в произвольном порядке сами клеммы ABB, чтобы они нам не мешались.

Держатели для клемм в щит ABB Mistral65 заказываются отдельно и имеют разную длину, как и щит ABB Mistral IP65 имеет разное количество модулей. Установить в щит ABB Mistral65 можно четыре держателя клемм, два держателя клемм вверху и два держателя внизу. Клеммы для щита ABB устанавливаются на направляющие держателя клемм.

Снимаются клеммы с держателя достаточно просто, необходимо отогнуть защелки на клеммах и снять их с держателя.

Клеммные блоки также, как и держатели в щит ABB заказываются отдельно. Клеммы для щита ABB выпускают винтовые и пружинные. Голубого цвета для рабочего нулевого проводника N, и зеленого цвета для защитного проводника PE.

Количество контактов для подключения проводов в клеммных блоках 6, 11, 16 ,21 и 26 штук. В нашем щите ABB Mistral65 необходимости в клеммниках для нейтрали не было (автоматы ABB в щите двухполюсные), но по согласованию с заказчиком, я установил 5 небольших винтовых клеммных блоков в щит ABB для нулевого рабочего проводника S6 (на шесть проводов каждый).

Затем откручиваю и вынимаю раму с дин-рейками из щита ABB Mistral65. Расстояние от средних до крайних дин-реек можно уменьшить или увеличить, открутив саморезы и переставив дин-рейки в щите ABB Mistral65 пониже или повыше.

Достаем коробку с комплектующими для нашего щита ABB Mistral65 на 72 модуля. Автоматы, УЗО, рубильники, УЗМ и кросс-модуль уже распакованы мной. Каждая большая коробка с комплектующими – это будущий щит ABB.

Согласно схемы-плана трехфазного щита ABB промаркируем электроприборы, наклеив на них самодельные наклейки.

Наклейки для комплектующих электрощита ABB изготавливаются достаточно просто и дешево. Для этого нам понадобится двусторонний скотч, обычный прозрачный скотч, распечатанные полоски бумаги с маркировкой, металлическая линейка и простой канцелярский нож со сменными лезвиями.

Ножом под линейку нарезаются полоски с маркировкой комплектующих для щита ABB (можно резать не очень ровно), затем наклеиваются на одну из липких сторон двустороннего скотча, а сверху наклеиваем прозрачный скотч, и затем уже ровно, строго под линейку обрезаем. Ну и затем отклеивая вторую сторону двустороннего скотча клею маркировку на комплектующие для щита ABB Mistral65, в соответствии с планом трехфазного распределительного щита ABB.

Кому-то этот процесс может показаться нудным, да и просто ненужным, т.к. многие электромонтажники подписывают комплектующие в щит ABB обычным маркером, но мне нравится, когда все аккуратно. К тому же, когда маркирую комплектующие для щита ABB, я все электроприборы беру в руки, осматриваю, прощупываю, включаю и выключаю их, тем самым определяя целостность и пригодность комплектующих для щита ABB. Но необходимо отметить, до настоящего времени каких-либо проблем с модульной продукцией ABB не возникало, все-таки фирма надежная.

Трехфазный щит ABB Mistral для частного дома. Особенности:

 В щит ABB установлен  четырехполюсный автомат для Бани

В первую очередь – это важно для более равномерного распределения нагрузки по фазам, чтобы не перегружать одну фазу мощной однофазной электропечью. Вводной четырехполюсный автомат для Бани подключен от кросс-модуля щита ABB до УЗМ, чтобы у нас не произошло отключение одной фазы для Бани, при отключении одного из УЗМ.
Вводной двухполюсный автомат для гаража, подключен в щите ABB до УЗО фазы L3

Сделано это на тот случай, чтобы при каких-либо неполадках в кабельных линиях гаража, не приходилось бегать в дом, чтобы включать сработавшее УЗО. Естествено, заказчику была дана рекомендация, чтобы он в электрощите гаража установил УЗО.
В щите ABB Mistral нет селективного общего УЗО. Селективное УЗО уже установлено заказчиком в щите учета на улице.
Почему мы установили в щит ABB Mistral двухполюсные автоматы, а не однополюсные? Те кто знает схему подключения автоматов к УЗО, понимает, что двухполюсными автоматами намного проще отключить и локализовать линию, где есть утечка тока. Подробнее об этом можно прочитать в статье об УЗО.

Скачать полный каталог о щитах ABB Mistral IP65, можно здесь.

Пример сборки щитка ABB Mistral 41 можно посмотреть здесь.

Спасибо за внимание

Как разделать кабели внутри щита

С введенных жил необходимо снять изоляцию. Этот процесс делается аккуратно, токопроводящие жилы повреждать нельзя. Сразу на ней делается повторная метка

Это важно, потому что после разделки всех проводов может возникнуть большая путаница.

Для меток подойдет бумажный скотч. Не забываем главное правило: метки, должны наноситься, так как указаны на схеме.

Чтобы кабеля хватило на всю длину проводки, нужно ввести его в электрощиток и провести на всю его высоту. Затем отмерить это же расстояние по высоте еще раз. В результате получится длина, в два раза превышающая высоту щита. Этот запас кабеля позволит уверенно вести его до нужной точки по всем правилам проводки, а лишние куски всегда можно отрезать.

Установка комплектующих элементов

Все устройства, монтируемые в электрическом щитке имеют унифицированные стандартные размеры, что значительно облегчает их установку. В качестве основного крепления используется DIN-рейка, изготовленная в виде металлического профиля. Измерение посадочных мест производится в модулях. Данная единица соответствует одному месту, которое занимает однополюсный автоматический выключатель.

При расчетах количества мест, которые нужно предусмотреть в щитке, необходимо учитывать, что два модуля соответствуют двухполюсному автомату, а три модуля – трехполюсному. Для однофазного УЗО требуется два модуля, для трехфазного – четыре. Один клеммник занимает один модуль, а электросчетчику может потребоваться 6-8 модулей, в зависимости от его конструкции.

Сборку щитка в квартире рекомендуется выполнять на плоской и ровной поверхности, например, на столе. На стене эту процедуру проделывать гораздо сложнее и неудобнее. В любом случае крепление для щитка устанавливается еще до того как он будет заполнен оборудованием.

Первым всегда устанавливается вводное устройство автоматической защиты. Далее принципиальная схема может осуществляться на практике в двух вариантах:

  1. Линейная схема предполагает расположение всех УЗО после вводного автомата, а уже за ними располагаются автоматические выключатели. В этом случае на линии очень трудно обнаружить возникшую неисправность.
  2. Групповая схема. Вначале устанавливается общее УЗО для всей группы, а затем – автоматы. В этом случае при аварии отключается только одна группа, а все остальные продолжают работать.

Монтаж приборов выполняется по общим правилам:

  • Провода на входе и внутри щитка используются с одинаковым сечением.
  • Каждый прибор располагается на панели таким образом, чтобы вход был сверху, а выход снизу.
  • Зажимы многожильных проводов выполняются с помощью наконечников НШВИ.
  • Для соединения в одной клемме двух проводов используются специальные наконечники, предусмотренные для двух проводников.

Перед тем как приступать к расключению, к электрическому щитку необходимо подвести все провода, которые являются составными частями общей цепи квартиры или частного дома.

После подготовки можно приступать непосредственно к сборке. Все модули располагаются на DIN-рейке в соответствии с разработанной схемой и закрепляются при помощи фиксаторов. В случае необходимости каждое устройство можно сдвинуть в сторону, чтобы освободить место под следующий прибор. После этого все приборы соединяются между собой проводами, которые также требуют предварительной подготовки.

Схема-план. Щит ABB Mistral IP65 на 72 (76) модуля.

Схема трехфазного электрощита ABB для частного дома из бруса у нас не очень сложная. Вводная группа электрощита состоит из вводного рубильника ABB, трехфазного индикатора напряжения, кросс-модуля и реверсивного рубильника ABB.

Реверсивный рубильник устанавливается в щит ABB для переключения между разными источниками питания. Основной источник питания – это наша трехфазная сеть 380 вольт от ЛЭП, а в качестве резервного источника питания – у нас дизельный генератор, которым мы сможем подать напряжение в наш распределительный щит ABB, если на основной линии у нас произодйет авария.
