Насос не качает воду из скважины: причины и решение

Почему насосная станция не включается, какие бывают причины

Насосы водоснабжения, как и любое другое устройство не могут работать вечно. При постоянном использовании насосная станция периодически может выходить из строя. И для быстрого восстановления подачи воды, необходимо будет провести ремонт оборудования. Станете Вы вызывать мастера или делать это самостоятельно, решайте сами. Мы расскажем, почему насосная станция не включается, какие бывают причины неполадок и как их исправить в минимально короткие сроки.

Прежде, чем проводить ремонтные работы, Вы должны знать, какую конструкцию имеют водяные насосы.

Самые распространенные неисправности

Чтобы избежать частой починки данной конструкции в процессе эксплуатации, необходимо придерживаться советов мастеров на этапе ее монтажа. Также, не забывайте о правильной эксплуатации насосной станции.

Теперь о том, почему насосная станция не включается, какие бывают причины:

  • насос работает, но нет воды (возможно проблемы с обратным клапаном, нет воды в трубопроводе или закончилась вода в скважине),
  • насос работает с перерывами, часто включается/выключается (может отсутствует давление воздуха в гидробаке или разорвалась диафрагма),
  • станция качает воду с перебоями (неисправность трубопровода, возможно подсос воздуха),
  • оборудование работает, но не выключается (неисправно реле давления),
  • станция не включается (возможно подгорели контакты реле давления либо вышел из строя мотор, конденсатор пусковой, нарушена целостность обмотки),
  • станция не крутиться и гудит (склеилась крыльчатка насоса с корпусом из-за того, что оборудованием долгое время не пользовались, может сломался конденсатор или низкое напряжение в сети).

Некоторые из перечисленных неисправностей насосной станции можно легко исправить самому. Вы можете заняться чисткой фильтра или обратного клапана от песка и другого мелкого мусора. Но, когда нужно произвести замену груши в гидроаккумуляторе или мембраны, лучше доверить это дело мастерам.

Правила фиксации насоса

Эффективная и бесперебойная работа любого типа оборудования, в том числе устройств водоснабжения будет напрямую зависеть от монтажа и режима эксплуатации. Мы ответили на вопрос: почему водяной насос не запускается, какая причина может быть. Долговечность насосной станции будет зависеть от того кто и как устанавливал ее.

Устройство насосных станций

Насосные станции, которые часто называют гидрофорами, сегодня активно применяются для организации автономных систем водоснабжения загородных домов и дач, поэтому вопрос о том, как самостоятельно отремонтировать такое оборудование, если в этом возникла необходимость, достаточно актуален. Прежде чем разбираться в том, как выполнить ремонт насосной станции своими руками, надо понять, из чего такие станции состоят и по какому принципу работают.

Устройство поверхностной насосной станции

Насосная станция для оснащения водопровода бытового назначения, которая и закачивает в трубопроводную систему жидкость, устанавливается на поверхности земли, максимально близко к скважине (насколько это возможно), и работает от сети электрического питания. Основными конструктивными элементами насосных станций, обеспечивающими эффективную и бесперебойную работу такого оборудования в автоматическом режиме, являются:

  • сам водяной насос, который накачивает воду из скважины или колодца и под давлением проталкивает ее к выходному патрубку (для оснащения насосных станций используется преимущественно не погружной, а поверхностный насос);
  • водозаборный шланг, который на максимально возможный уровень погружается в воду;
  • обратный клапан, не дающий воде из всасывающего трубопровода попасть обратно в скважину или колодец;
  • сетчатый фильтр, устанавливаемый перед обратным клапаном и очищающий закачиваемую из источника воду от частиц грязи и песка, попадание которых во внутреннюю часть насоса может стать одной из причин его выхода из строя;
  • датчик давления, устанавливаемый после насоса – на напорной магистрали (основная задача такого датчика, работающего в автоматическом режиме, состоит в том, чтобы включать насос в том случае, если давление воды в системе водоснабжения понизится до критического значения, и выключать, когда оно достигнет требуемых параметров);
  • датчик потока воды, который устанавливается до насоса и не позволяет ему работать на холостом ходу (когда из скважины или колодца перестает поступать вода, такой датчик автоматически отключает устройство, не давая ему перегреваться);
  • манометр, позволяющий измерять давление воды в трубопроводе, создаваемое насосной станцией.

1 Вибрационный насос: назначение, устройство и принцип действия

Вибрационные насосы слабее центробежных, менее надежны, но имеют свои позитивные стороны. Они гораздо дешевле по стоимости и обслуживанию, их проще заменить и отремонтировать. А также они менее избирательны к качеству воды и ее содержанию, поэтому нашли свое применение на дачных участках и частных угодьях для откачки воды из колодца и перекачивания ее на небольшие расстояния.

Чтоб выполнить любой ремонт вибрационного насоса, необходимо знать и ориентироваться в его устройстве. Ведь зная принципы работы, можно с большой точностью определить причины неисправности лишь по звуку работы или по производимых действиях.

Из чего состоит вибрационный насос?

Погружной насос с вибрационным принципом действия комплектуется из следующих элементов:

  • ударостойкий герметичный корпус;
  • приводящий в действие насос электромотор;
  • рабочий поршень;
  • электромагнит большой мощности;
  • дополнительные сменные конструктивные элементы: амортизатор, диафрагма и т.д.

Работа электронасоса основывается на действии электромагнитного поля, с помощью которого приводится в движение рабочий поршень. Из-за созданной им разницы давлений вода поступает в рабочую камеру и передается в подсоединений патрубок или шланг водопроводной системы.

Проверка линии питания

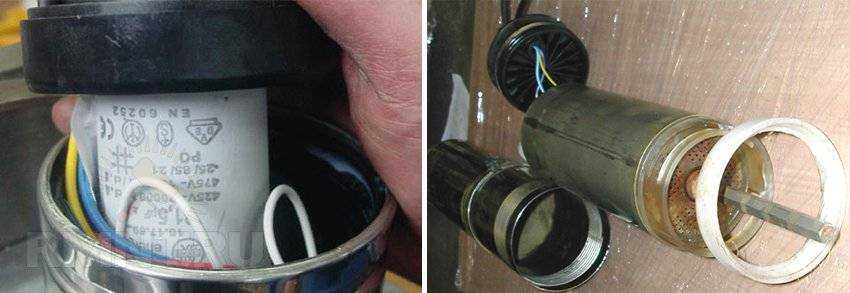

Первичная диагностика насоса включает в себя его изъятие из скважины и кратковременное включение «на сухую» с контролем вращения вала

При этом следует обращать внимание на характер гудения двигателя: он не должен испытывать дополнительной нагрузки, категорически неприемлемы треск, шелестение и неравномерный гул

Обращаем ваше внимание, что проверять насос нужно без переподключения к электросети. Длина и сечение провода должны быть такими же, как и в повседневной работе. Связано это с тем, что падение напряжения на линии питания более 30-50 метров может быть весьма существенным, к тому же нельзя исключать перелом жил, пробой изоляции и неисправности защитно-пусковой автоматики

Связано это с тем, что падение напряжения на линии питания более 30-50 метров может быть весьма существенным, к тому же нельзя исключать перелом жил, пробой изоляции и неисправности защитно-пусковой автоматики.

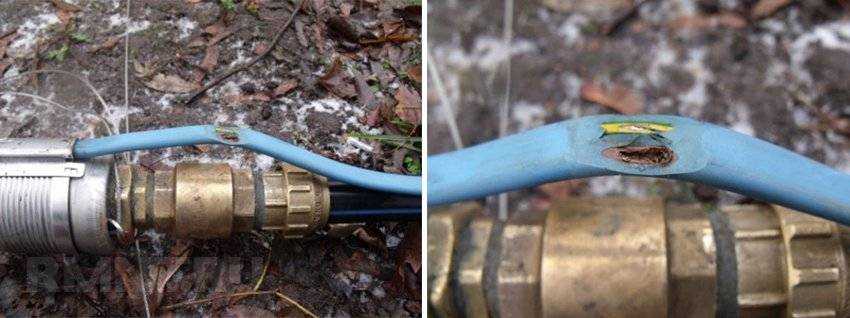

Повреждение изоляции сетевого кабеля

Прежде всего, отсоедините одну из жил питания с клеммной колодки насоса и измерьте напряжение — оно не должно быть ниже допустимых паспортных значений. Если падение напряжения слишком сильное, то замените кабель на более качественный или увеличенного сечения. Также в полностью отсоединённом кабеле измерьте сопротивление между жилами и каждой из них отдельно. В первом случае мультиметр не даст показаний ни в одном из диапазонов, обратное свидетельствует о пробое изоляции, что свойственно для марок ПВС, изолированных вспененным ПВХ пластикатом. Значение сопротивления самих токоведущих жил внесёт больше ясности в проблему падения напряжения, поможет исключить влияние переходных сопротивлений на клеммных зажимах.

Также не забудьте выяснить, не вышел ли из строя защитный автомат. Его номинал точно подбирается под насос, чтобы при малейшей перегрузке питание отключалось, не допуская повреждений моторной части. Преимущественно используются автоматические выключатели с характеристикой отключения «А», номинал подбирается и регулируется как по мощности насоса, так и по напряжению питания и длине линии.

Ревизия моторной части

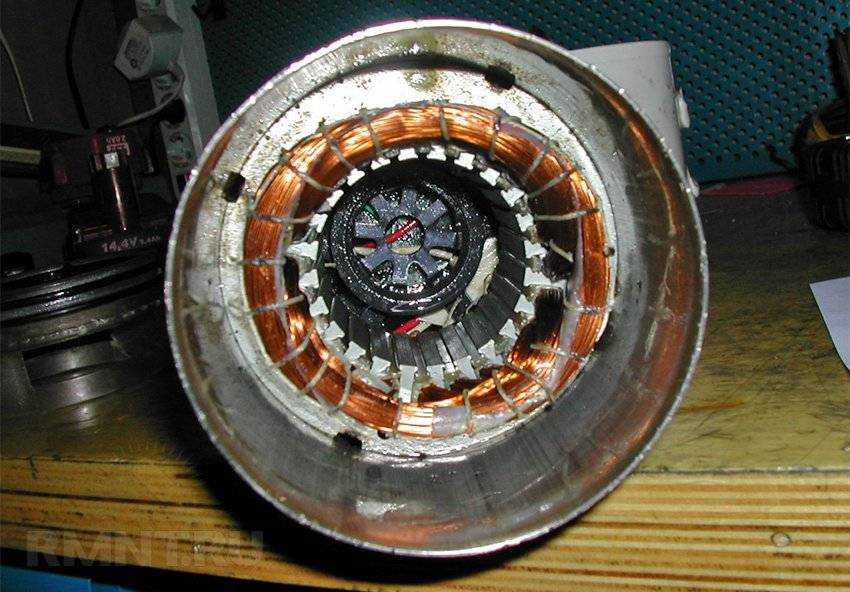

Глубинные скважинные насосы снабжены однофазным, в основном бесколлекторным асинхронным двигателем. В схеме подключения имеется пусковой конденсатор. Статор электродвигателя имеет монолитное крепление к корпусу, часто он залит эпоксидным компаундом.

В насосах монолитной конструкции двигатель нужно выдавить из стакана, нажав на отвод подключения отходящего трубопровода при снятых крыльчатках. В штоковых насосах моторная часть отсоединяется при расстыковке двух половин, в шнековых — после снятия рабочего винта. Во всех случаях к внутренностям двигателя (конденсатору, соединительным клеммам) можно добраться только после снятия герметичной пробки. Она фиксируется 2-3 винтами на боковой поверхности гильзы и мощным стопорным кольцом. В некоторых разновидностях насоса пробка может требовать применения специального съёмника.

Все двигатели скважинных насосов наполнены маслом, выполняющим смазывающую, охлаждающую и диэлектрическую функции. Масло используется специальное пищевое, но оно имеется в свободной продаже. Признаками низкого качества может быть мутный цвет масла в случае смешивания с водой, потемнение или наличие механических примесей, а также недостаточный уровень. Если масло в норме, его нужно слить в чистую сухую ёмкость, оставив корпус мотора на 15-20 минут, пока остатки полностью не стекут со стенок. Недостаточная наполненность двигателя маслом говорит об износе сальниковых уплотнений.

Помимо испорченного масла причинами неисправности двигателя могут быть изношенные подшипники, что определяется по люфту и шуму свободного хода. Если насос долгое время эксплуатировался в экстремальных условиях, может быть поведён (скручен) вал, возможен перегрев изоляции обмоток. Сгоревшие статоры ремонту практически не подлежат, но их достаточно легко заменить.

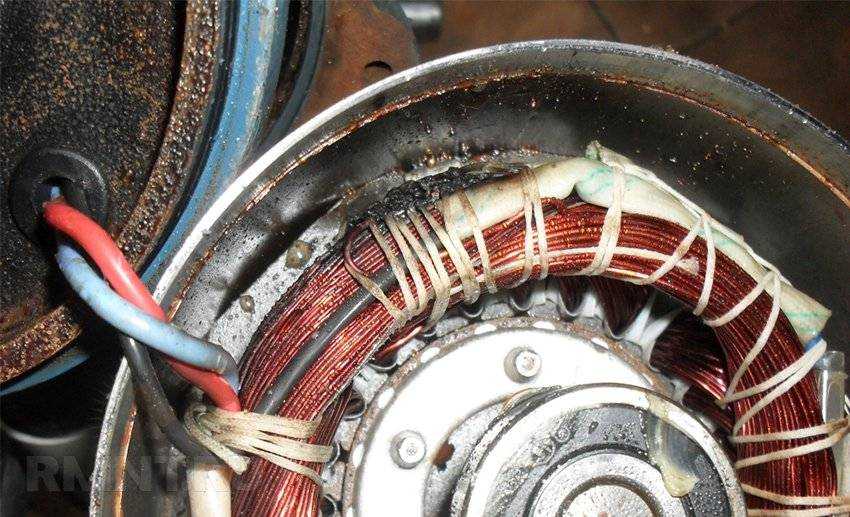

Подгорание обмотки статора из-за попадания воды в двигатель

Краткая схема ремонта устройств центробежного типа

Последовательность ремонтных мероприятий выглядит так:

  • корпус устройства промывается снаружи;
  • аппарат разбирается;
  • детали осматриваются, промываются и очищаются;
  • детали снимаются, ремонтируются или заменяются;
  • запасные части комплектуются;
  • аппарат собирается;
  • обкатывается и испытывается;
  • окрашивается корпус.

Ремонт и профилактика поломок центробежных насосов

Любой центробежный насос требует внимательности и тщательности при ремонте по причине сложности конструкции. Основное правило ремонта – это отключение аппарата от сети перед началом работы. Этапы ремонта центробежных насосов состоят из таких пунктов:

  • перед тем как отремонтировать прибор, его необходимо разобрать. Разборка осуществляется со снятия корпуса устройства. После разборки центробежного насоса своими руками его необходимо осмотреть;
  • осмотр и замер зазоров уплотнительных частей и ротора агрегата;
  • замена подшипников;
  • проверяется вал на наличие шероховатостей и трещин. При выявлении его меняют;
  • замер корпуса на наличие отклонение от нормы;

Такие мероприятия проводятся для поддержания аппарата в хорошем состоянии, поэтому частота таких ремонтов составляет раз в 4500 часов.

Для глобального ремонта при эксплуатировании 26000 часов необходимо производить такие манипуляции:

  • смена вала;
  • смена уплотнительных колец, втулок;
  • замена секционных частей устройства;
  • испытание на гидравлику.

Ремонт центробежных насосов и их техническое обслуживание задача сложная, поэтому при его выполнении возникают проблемы. К таким сложностям относятся:

  • снимание муфты. Для выполнения процедуры необходимо прибегнуть к помощи съемника;
  • снимание фланца нажимного;
  • снимание вкладышей;
  • разбор подшипников;
  • съем рабочих колес.

После ремонтных работ и замены необходимых деталей необходимо собрать аппарат. Последовательность сборки такова:

  1. Проверка и подготовка деталей, которые будут устанавливаться.
  2. Подгонка деталей к местам их размещения.
  3. Шлифовка и притирка мест размещения сменных частей.
  4. При использовании диаметрического ключа и соблюдении силы винтовые крепления затягиваются.
  5. На валу происходит сборка рабочего колеса, соблюдая осевой зазор.
  6. При соблюдении перпендикулярности к торцевой стороне устанавливается разгрузочный диск.

После ремонтных работ механизм испытывается на специализированном стенде. Испытания состоят из нескольких пунктов:

  • кратковременный пуск и остановка;
  • прогрев устройства;
  • испытание рабочего режима.

При кратковременном запуске, длящемся около трех минут проверяют смазку подшипников, правильность показания приборов и правильность вращения ротора.

Прогреваются аппараты, предназначенные для работы с горячими жидкостями.

При испытании рабочего режима включают электродвигатель, открывают задвижку по достижению всей частоты вращения, устройство обкатывают на протяжении двух часов.

Для долгой службы свой агрегат необходимо периодически отдавать на плановый ремонт или же самому делать его. Это мероприятие повлечет уменьшение количества поломок. А производя своевременный ремонт, устройство прослужит длительное время.

Этапы разборки и ремонта насоса своими руками

Итак, проблемный насос нужно извлечь из скважины, отключить от электросети и разобрать.

Сразу после покупки рекомендуется заменить винты с головками под плоскую отвертку на те, которые выкручиваются крестовой. В этом случае закисший или прихваченный ржавчиной крепеж выкрутить будет легче.

Детали с механическими повреждениями следует заменить.

Состояние обмотки проверяют путем замера ее сопротивления. Мультиметр должен показать значение в пределах 4 – 5 Ом. При наличии межвиткового замыкания сопротивление окажется значительно меньшим – от 0,5 до 1 Ом. Если же на дисплее отображается «бесконечность», значит провод перегорел.

Разборка насоса Водомет

Обмотку электромагнита вибрационного насоса при наличии некоторого опыта можно перемотать самостоятельно. Делается это так:

  1. Часть корпуса с электромагнитом разогревается на электроплитке до 150 – 190 градусов, необходимых для размягчения компаунда. После этого достаточно будет стукнуть корпусом несколько раз о деревянную колоду, чтобы магнит выпал. Расплавленный компаунд из корпуса сразу нужно удалить.
  2. Удерживая магнит в руках (понадобится помощник), осторожными ударами выбивают магнитопровод из обмотки. Бить нужно не по самому магнитопроводу, а по уложенному на него деревянному бруску. Держать в руках магнит нужно для того, чтобы избежать разрушения каркасов обмотки.
  3. Старую обмотку удаляют, а вместо нее при помощи намоточного станка наматывают новую – из медного эмалированного обмоточного провода диаметром 0,65 мм (марки ПЭТВ). Получится две катушки по 8 слоев. Обмотку следует закрепить хлопчатобумажной изолентой.
  4. Каркасы с катушками одеваются на магнитопровод.
  5. Остается приготовить из эпоксидной смолы, отвердителя и пластификатора новый компаунд, залить им установленный в корпус электромагнит и выждать сутки до полного затвердения.

Испарения эпоксидной смолы являются высокотоксичными. Работать нужно на воздухе и желательно в респираторе или противогазе.
