Не включается УЗО - в чем причина и что делать

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети, чтобы узнать, в каком месте нужно осуществлять монтаж.
Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки, после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение:

Видео обзор неправильного подсоединения устройства

В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.

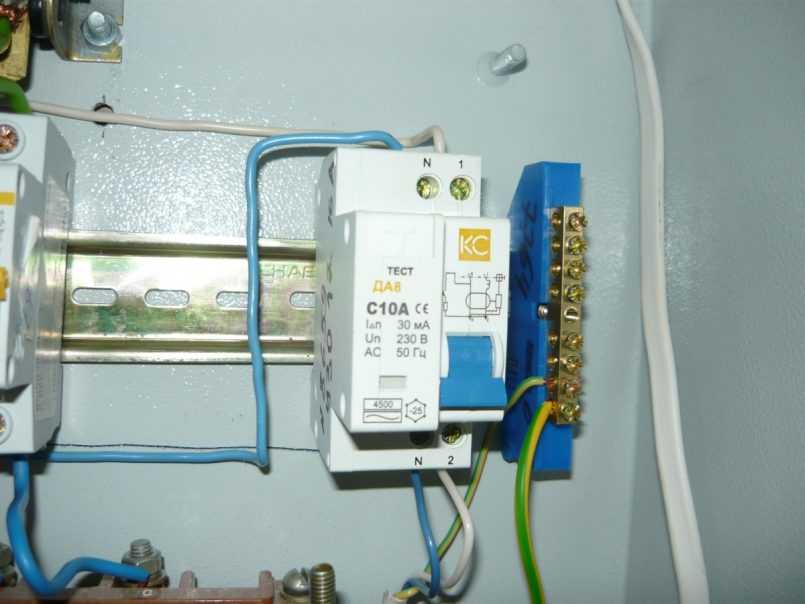

Проверка в распределительном щитке

В распределительной коробке происходят наиболее частые ошибки монтажа, соединяются нулевые проводники от разных линий или меняются места соединений. Этим грешат электрики, которые привыкли работать только с автоматическими выключателями. Для них не имеет значения, с какой линии пришел нулевой провод, так как они контролируют ток на фазном проводе.

Для дифференциального автомата и УЗО это принципиально, так как они реагируют на разницу токов в фазном и нулевом проводах контролируемой линии.

Убедившись в правильности монтажа в распределительной коробке, попробуйте включить дифавтомат.

Если опять устройство отключились, то надо проверить, как подсоединены провода, идущие от распределительной коробки к розетке. Здесь тоже частенько путают нулевой и земляной провода. Если здесь все нормально, то дифавтомат включится и встанет на контроль.

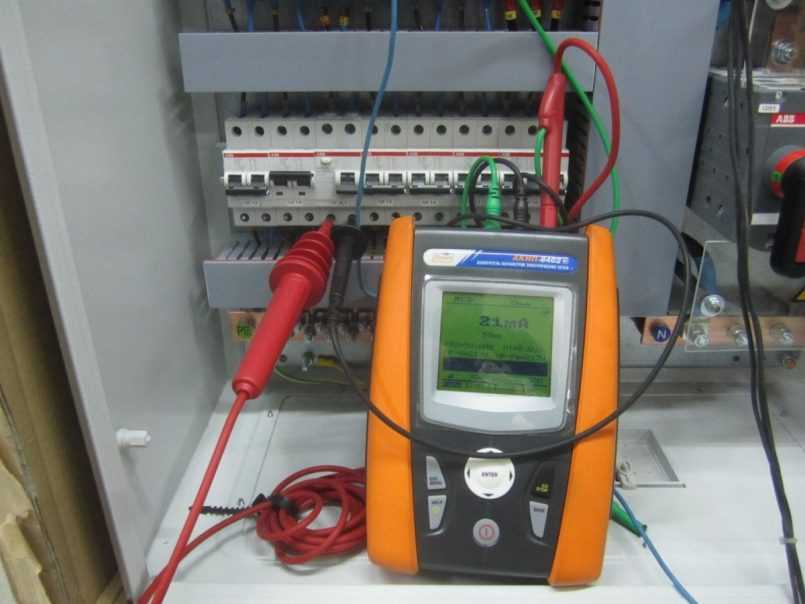

Для особо недоверчивых людей, желающих проверить работоспособность дифавтомата можно сделать следующее. Индикаторной отверткой надо найти ноль в розетке и соединить его с землей.

Так как никаких токов без нагрузки через нулевой и фазный провод не протекает, то дифавтомат никак не среагирует. При включении нагрузки, даже настольной лампы на 100 Вт, устройство сразу же отключится.

Так как в нулевом проводе ток будет в два раза меньше, чем в фазном (за счет частичного его прохождения через земляной проводник), то возникнет разница токов. И она вызовет срабатывание электромагнитного расцепителя дифавтомата.

Почему это происходит

Чтобы устранить возникшую проблему, нужно грамотно провести диагностику системы. Проверяется, верно ли произошло подключение схемы прибора. Ошибки при монтаже, к сожалению, встречаются достаточно часто. Они ведут к ложной тревоге системы.

Иногда УЗО может выбить, даже когда все приборы отключены от сети электричества. В таком случае стоит задуматься о том, что человек изначально купил неподходящий прибор. Если установили модель на 32 Ампера, то ее лучше поменять на более мощную, которая будет на 64 Ампера.

Существует множество причин срабатывания УЗО. Это устройство реагирует так как оно настроено (высокий или низкий порог срабатывания), включено в цепь, на токовую нагрузку, пробой изоляции и многое другое. У него срабатывание может быть как ложное так и истинное.

Его задача – отключить цепь от подачи напряжения, когда появились токи утечки при появлении какой-либо неисправности в работе электрооборудования.

Среди всего их многообразия причин, почему сработало УЗО и невозможно его сразу включить, можно выделить следующие:

Неисправно само устройство;
УЗО неправильно подключено или его настройки не подходят для характеристик данной цепи;
Залипание кнопки «Тест»;
Поломка рычажка, отвечающего за включение;
Внутри самого устройства возникли токи утечки;
Как реакция на некоторое оборудование, которое воспринимается как неисправное (импульсные зарядные устройства, фотовспышки);
УЗО неправильно подключено;
Устройство обнаружило утечку тока и сработало;
На корпус электрооборудования поступает ток (отсутствует или повреждено заземление);
Человек попал под воздействие тока, закоротив электроцепь

Почему это происходит

Неисправно само устройство;
УЗО неправильно подключено или его настройки не подходят для характеристик данной цепи;
Залипание кнопки «Тест»;
Поломка рычажка, отвечающего за включение;
Внутри самого устройства возникли токи утечки;
Как реакция на некоторое оборудование, которое воспринимается как неисправное (импульсные зарядные устройства, фотовспышки);
УЗО неправильно подключено;
Устройство обнаружило утечку тока и сработало;
На корпус электрооборудования поступает ток (отсутствует или повреждено заземление);
Человек попал под воздействие тока, закоротив электроцепь

По каким причинам может срабатывать УЗО ?

Устройство защитного отключения. или УЗО, предназначено для защиты человека от удара электрическим током, а также дома и имущества от пожара. УЗО постоянно сравнивает характеристики электрического тока, анализирует их и при первых признаках опасности прекращает подачу напряжения.

Причины срабатывания УЗО делятся на две основные группы:

срабатывания истинные (рабочие);
ложные.

Опасность возникает от ряда причин. Например, повреждена проводка или внутри УЗО накопилась влага.

Рабочее срабатывание УЗО:

попадание человека под напряжение;
нарушение изоляции электропроводки.

Ложное срабатывание УЗО:

неисправна кнопка «Тест»;
неисправен спусковой механизм;
ток утечки внутри УЗО;
кратковременный ток утечки;
схема подключения не соблюдена.

Из-за неисправной бытовой техники УЗО срабатывает чаще всего. Старые или некачественно отремонтированные приборы и аппараты доставляют много беспокойств и неудобств. Стиральная машина, где подтекает вода, или неисправный водонагреватель — достаточная причина для срабатывания устройства защиты.

Повышенная влажность воздуха представляет такую же проблему, как и прямое попадание воды внутрь УЗО. Эта причина возникает периодически — в дни больших стирок, например, — и может исчезать без дополнительного вмешательства.

Ложные срабатывания возникают или из-за неисправности самого прибора, или, в большинстве случаев, из-за того, что УЗО было неправильно подключено .

Схема подключения всегда прилагается к прибору. Даже опытному мастеру требуется изучить эту схему прежде чем приступать к проверке или ремонту устройства. Неисправность прибора во многих случаях связана с залипанием кнопки «Тест». Следует проверить, не нажата ли эта кнопка. Неисправный спусковой механизм может реагировать на посторонние причины, такие, как вибрация пола и даже громкие звуки.

Причина ложного срабатываения иногда заключается в подключении исправного электроприбора с необычной конструкцией. Так, например, зарядное устройство мобильного телефона или переносного компьютера, включенное в сеть, может привести к срабатыванию УЗО.

Приборы с индуктивным или ёмкостным характером просто не всегда сочетаются с «характером» УЗО, и оно станет срабатывать ошибочно. Это можно объяснить возникновением кратковременного тока утечки из-за особенностей схем этих устройств.

Почему выбивает УЗО

Совместно с автоматическими выключателями широко используются и различные устройства защитного отключения (УЗО). Они устанавливаются в жилых, производственных и других объектах, обеспечивая защиту людей от токов утечки. Однако в процессе эксплуатации становятся нередки случаи, когда происходит незапланированное срабатывание этих устройств по тем или иным причинам

Поэтому важно знать, почему выбивает УЗО и какие меры следует принять в подобных ситуациях. Чаще всего срабатывание происходит из-за утечки тока, неисправности самого устройства и его неправильного монтажа

Причины ложных срабатываний УЗО

Ложные срабатывания, когда вышибает УЗО происходят по нескольким причинам. Иногда это происходит из-за неисправного механизма кнопки ТЕСТ, с помощью которой контролируется работоспособность устройства. После нажатия через сопротивление создается искусственное замыкание вывода фазы и ввода нуля. Это приводит к появлению тока утечки и срабатыванию УЗО.

Для замыкания используется кнопка с нормально разомкнутыми контактами, иногда застревающими после нажатия. В некоторых случаях на контакты попадает пыль, накапливается в определенном количестве и становится проводником электричества.

Основным проявлением данной неисправности является мгновенное возвращение кнопки в исходное положение после включения. В этом случае выбивает УЗО без нагрузки, так же, как это бывает при серьезной утечке тока или пробитой изоляции. Поэтому диагностику следует проводить очень внимательно и перед проверкой отключить все приборы от электрической сети.

Иногда может быть неисправна сама кнопка, а точнее механизм, удерживающий ее во включенном положении. В результате ненадежной фиксации рычажок соскакивает с крепления под действием легкой вибрации даже при отсутствии нагрузки.

Основные причины отключения

На сегодняшний день известны следующие причины того, почему изделие выбивает:

В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети. чтобы узнать, в каком месте нужно осуществлять монтаж.
Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки. после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение :

Видео обзор неправильного подсоединения устройства

Поиск и исправление неисправностей

Выбивание при включении новой электропроводки

На впервые подключаемой проводке поиск неисправности следует выполнять с проверки правильности выполнения монтажа.

Дифавтомат сначала включается в режиме тестирования. Если он сработал — значит с самим устройством все в порядке. Дальнейшие действия выполняются в следующей последовательности:

необходимо удостовериться в отсутствии нагрузки;
включается автомат и при его выбивании делается вывод о том, что проводники подключены неверно;
проверяется подключение к контактам N нулевого провода, к клемме L — фазного;
проверяются низовые контакты автомата на правильность подсоединения кабелей от подлежащей контролю линии;
делается попытка включения защитного устройства.

Необходимо проверить, из чего выходит провод «нуля». К верхней клемме он подается от нулевой шины. К нижнему контакту «ноль» подключается от линии, он приходит от коробки. Если прибор снова выбило — причину нужно искать в соединениях в распредщите.

Проверка щитка

Чаще всего ошибки, допущенные при монтаже, можно отыскать именно в щитке — ошибочно соединяются «нули» от различных линий либо перепутываются места соединений.

При сработке в распределительном щитке дифавтомата причиной может стать неверное соединение проводов

Такие ошибки обычно допускают специалисты, привыкшие к работе только с выключателями-автоматами, для которых нет разницы, от какой линии подан нулевой кабель, так как сами устройства контролируют ток на фазном кабеле

Для УЗО или автомата дифференциального наоборот, это очень важно, так как реагируют они на разницу в величине токов в фазном и нулевом проводах

После того, как проверена правильность подключения в распределительном щитке, можно включить автомат. Если он снова отключился, то следует убедиться в правильности соединения проводов, отходящих от коробки к розетке — не менее часто перепутывают провод заземления и «ноль». Если все правильно, то автомат должен включиться и начать контроль.

При сомнениях в работоспособности самого дифавтомата, его можно проверить следующим образом. Посредством отвертки-индикатора в розетке находится «ноль», который соединяется с заземлением. Так как без нагрузки по фазному и нулевому проводу никаких токов не проходит, автомат не сработает. При подключении нагрузки даже от лампочки устройство выключится. В проводе нулевом величина тока будет меньше в 2 раза, чем в фазном. Это вызовет сработку электромагнитного расцепителя.

Проверка замыкания

При сработке дифавтомата от короткого замыкания, причина находится проще всего. Прибор, работающий от контролируемой линии, как правило, не работает. Он тоже оснащен предохранителями, которые перегорают, корпус при этом может быть слегка почерневшим, а провода — слегка оплавленными.

При подключении к линии сразу нескольких приборов неисправное устройство следует отключить, а затем снова включить автомат, который сразу же должен приступить к контролю.

При вторичном отключении следует обратить внимание на срок, в течение которого это случилось. Если прибор выключился сразу же, значит, замыкает где-то еще

Выяснение причины срабатывания автомата при коротком замыкании в контролируемой сети

Тогда нагрузку следует отключать постепенно — убрать одного потребителя, включить автомат и ждать его реакцию. Если устройство поставлено на контроль, значит неисправность в отсоединенном приборе. Если контроля нет — отключаем следующий потребитель.

Перегрузка

При не мгновенном отключении автомата при подключении нагрузки, а некоторое время спустя, можно сделать вывод о присутствии токов перегрузки, величины которых не хватает для моментальной сработки.

Срабатывание дифавтомата при перегрузке может произойти из-за подключения слишком мощных потребителей

По этой причине отключение выполняется из-за сработки теплового расцепителя при подключении слишком большого числа мощных приборов.

Нет звука без явных причин

Звук может пропасть неожиданно и безо всяких видимых причин. Давайте разберемся, что делать в этом случае.

Первым делом убедитесь, что колонки или наушники правильно подключены к компьютеру и включены.

Настройка звука

Для настройки звука вам нужно кликнуть правой кнопкой мыши по значку громкости на панели задач и выбрать «Устройства воспроизведения». Также вы можете зайти через панель управления: Панель управления — Оборудование и звук — Звук.

Посмотрите какое устройство для вывода звука является основным. Если вы, например, подключали телевизор к компьютеру , то основным окажутся не динамики компьютера. Чтобы снова сделать основным устройством колонки, щелкните по значку и выберите «Устройство по умолчанию».

Если же основное устройство — это динамики, но звука нет, то нажмите по значку правой кнопкой и выберите в меню «Свойства» и просмотрите все вкладки (Общие, Уровни и т.д.).

Если на компьютере есть специальная программа для настройки звуковой карты, то обязательно зайдите в нее и посмотрите не отключен ли звук.

Диспетчер устройств

Нажмите сочетание клавиш Win+R или нажмите правой кнопкой мыши по значку Меню и выберите «Выполнить» (для Windows 8). И введите команду devmgmt.
msc .
После этого в огромном списке найдите «Звуковые, игровые и видеоустройства» и щелкните правой кнопкой мыши по названию звуковой карты (у меня это Realtek High Definition Audio) и выберите «Свойства». Откроется окно в котором посмотрите на то, что написано в поле «Состояние устройства».

Диспетчер устройств

Если вместо «Устройство работает нормально» вы увидите что-то другое, то вам стоит установить драйвера.

Почему это происходит

Неисправно само устройство;
УЗО неправильно подключено или его настройки не подходят для характеристик данной цепи;
Залипание кнопки «Тест»;
Поломка рычажка, отвечающего за включение;
Внутри самого устройства возникли токи утечки;
Как реакция на некоторое оборудование, которое воспринимается как неисправное (импульсные зарядные устройства, фотовспышки);
УЗО неправильно подключено;
Устройство обнаружило утечку тока и сработало;
На корпус электрооборудования поступает ток (отсутствует или повреждено заземление);
Человек попал под воздействие тока, закоротив электроцепь

Причины срабатывания

Без нагрузки

Старые жилищные фонды, в которых изоляция проводов на гране износа (а в некоторых местах и вообще отсутствует), могут вызывать спонтанные утечки тока, которые зависят от влажности воздуха в помещениях, наличия посторонних предметов и мелких животных рядом.

В домах, где была заменена проводка силами жильцов, в следствии небрежного отношения к правилам монтажа может возникать срабатывание дифавтомата в щитке. Также к основными причинам отключения относится поврежденная изоляция провода во время укладки, спрятанная скрутка в стене при наращивании провода (грубейшее нарушение), просчет в изоляции и расположении распределительных коробок, а также электрофурнитуры.

Чтобы понять, почему дифавтомат срабатывает без нагрузки придется сделать ревизию электропроводки. В этом случае для начала нужно определить, какая группа проводки является проблемной: розетки или освещение, т.к. это отдельные линии. К примеру, если выбивает дифференциальная защита при включении света, значит дело в линии освещения, а если при подключении вилки в розетку, вероятно дело в розеточной группе (только сначала убедитесь, что сам подключаемый прибор исправен).

При замыкании земли и нуля

Иногда при неправильном монтаже и соединении проводов PE и N в распределительной коробке или розетке, происходит отключение диф автомата. Казалось бы ноль и заземление соединяются на одной клемме PEN в щитовой. Если обратится к принципу действия защиты, мы видим что условия равенства не выполняются поскольку уходящий ток разделяется на два проводника и только один из них проходит через дифференциальный трансформатор. По этому защита ложно срабатывает.

IN=IN1+IPE1IL ≠ IN1

На этом часто ловятся начинающие домашние мастера, т.к. они не имеют должного опыта и не сильно вникают в принцип работы дифференциального автомата. О том, как выполнить разделение PEN проводника читайте в нашей статье!

При включении нагрузки

Если при подключении потребителя постоянно происходит срабатывание дифавтомата в квартире, значит в нем есть проблема с изоляцией. Это сигнал того, что эксплуатацию данного прибора продолжать не безопасно. Необходимо принимать меры для самостоятельного поиска неисправности или же вызывать специалиста, для диагностики и устранения причины.

Игнорирование данного факта опасно и для жизни потребителя, и его близких, а также это частая причина возникновения пожара. Поэтому если у вас срабатывает дифавтомат при включении стиральной машины, водонагревателя, пылесоса или другого вида бытовой техники, советуем незамедлительно перейти к ремонту или же отнести проблемный прибор в сервисный центр. О том, как отремонтировать бытовую технику своими руками, мы рассказываем в отдельном разделе сайта. Если дифференциальный автомат срабатывает на теплый пол в частном доме, значит дело в греющем кабеле, который нужно прозвонить и при необходимости отремонтировать.

При скачке напряжения

Встроенная защита электронной схемы дифференциального автомата может отключать питание на схему при превышении напряжения. Такой способностью правда обладают не все аппараты, а только с электронной схемой управления. Также защита может отключаться во время включения из-за короткого замыкания внутри самого потребителя, т.к. дифавтомат умеет выключаться при коротком замыкании.

Следует выделить еще одну причину срабатывания — плохое качество самого аппарата. Если вышибает защиту в щитке через некоторое время после включения или же например только ночью, попробуйте заменить автомат на новый. Однако для начала проверьте все другие вероятные факторы, которые мы описали выше.

Как включить УЗО после срабатывания

Если произошло срабатывание, то необходимо найти причину аварии и устранить её. Давайте рассмотрим алгоритм действий что делать, если выбивает или срабатывает УЗО:

1. Вернуть ручку УЗО в исходное положение . Если УЗО взводится (включается), возможно была кратковременная утечка тока или прикосновение человека к токоведущим частям. В этом случае необходимо проверить работоспособность аппарата нажатием кнопки “Тест”.
2. Если УЗО не включается, то может быть неисправно само устройство или электропроводка. При срабатывании сразу после установки аппарата, то возможен неправильный монтаж. В этом случае производится поиск неисправности.
3. Отключить все автоматические выключатели, подключённые после дифреле. Если они однополюсные, то, чтобы исключить утечку тока из нулевого провода его отсоединяют от нулевой шины.
4. Вернуть ручку УЗО в рабочее положение. Если она взводится, то проверить исправность аппарата кнопкой “Тест”. Если УЗО не взводится или не отключается кнопкой, значит оно неисправно и подлежит замене.
5. Последовательно включить ранее отключенные автоматы. Если защита срабатывает при включении одного из автоматических выключателей, значит есть проблема в проводке или электроприборах, подключенных к этому автомату.
6. Выключить из розеток или отсоединить от клеммников все электроприборы в этой линии. Включить УЗО.
7. Если взвести УЗО не получается, то неисправна электропроводка и необходима ревизия распределительных коробок с последовательным отключением отдельных участков цепи. Если УЗО включается, то неисправен один из электроприборов.
8. Последовательно включить все отключенные устройства, проверяя при этом их в работе. При подключении к сети или работе неисправного аппарата должна сработать защита.
9. Отключить неисправное устройство и отправить его в ремонт. Подключить остальные приборы.
10. Взвести УЗО и проверить его кнопкой “Тест”. Если дифреле не включается, повторить п.п. 6-9.

При ремонте и обслуживании электросетей важно знать, почему выбивает УЗО. Это поможет быстрее найти и устранить неисправности и сделает эксплуатацию электроприборов более безопасной

{SOURCE}

Ликвидация и предупреждение срабатывания УЗО

Такой поиск причин, почему выбило УЗО, занимает много времени и усилий. Кроме того, иногда таких причин может быть несколько и устранение одной не приведёт к необходимому результату. Правильно выполняйте все действия, проводите проверку в защитных перчатках и точно следуйте всем этапам.

Лучшим выходом из подобных ситуаций станет их предупреждение. При монтаже проводки сразу учитывайте все меры безопасности и выполняйте всё качественно. Старую электрику в доме, включая розетки или выключатели . лучше всего будет заменить вместе с той же проводкой. При монтаже автоматических выключателей и УЗО – оборудуйте защиту или приобретите отдельно электрический шкаф, который будет защищён от попадания влаги. Помните, что, соблюдая правила безопасности при использовании электрических приборов, вы, не только сохраняете её работоспособность, но и не перегружаете всю проводку квартиры или дома.

Видео: укладка простого кабельного теплого пола

Определяем место аварии

Выполнив эту операцию, мы сможем, отремонтировать или устранить причину срабатывания защиты. Сначала отключаем всех потребителей электрического тока. Срабатываний защиты не происходит, значит нужно переходить к следующему этапу проверки. Выполняем осмотр сохранности изоляции на проводке, правильность подключения проводов и надежность контактов.

Найти поврежденный участок будет легче, если выполнено разделение потребителей питания на группы и самостоятельных средств отключения на них. Поочередно отключаем группы. Если защита не сработала – данный участок не вызывает срабатывание, переходим к следующему и так до обнаружения поврежденной группы проводов.

Теперь остается обследовать и прозвонить небольшой участок и устранить неисправность.

Очень часто срабатывания возникают при халатности при монтаже ламп и проводов. Особенно это касается старых домов с двухпроводной разводкой.

Помните, что ремонт после пожара заберет больше времени и средств, чем пробитая штроба и подключение заземляющего провода.

Установленная в электрощитовой устройство защитного отключения в первую очередь призвано защищать человека от воздействия электрического тока при утечках. Не обращать внимания на эту неисправность не стоит.

Очень часто горе – электрики не желают выполнять работу по определению места неисправности и последующему ремонту. Кропотливая и нудная работа их не привлекает, поэтому они попросту отключают защитное устройство от сети.

При этом может оказаться под ненадежной защитой автоматов прерывания тока только нулевой провод. Это не разрешено — делать, так не стоит. Подумайте о том, что от незначительной утечки, способной нанести вред здоровью вашему ребенку, автомат попросту не сработает из-за своих конструктивных особенностей.

Народным умельцам необходимо выполнять только одно правило – не умеешь не берись. В этой ситуации лучше будет, обратится за помощью к проверенным профессионалам, и контролировать правильность выполнения работ.

Пример со стиральной машиной

Для примера разберем случаи отключения стиральной машины из-за срабатывания дифавтомата. Первым делом исключим неисправность нагрузки.

Для этого, вместо машинки подключим к той же розетке утюг или холодильник. Если автомат не реагирует, то следует искать причину неисправности в стиральной машине.

Проверьте, не замыкает ли на корпус фазный провод. Возможно, поизносились щетки электродвигателя, и через графитовую пыль ток протекает на корпус.

Измерьте сопротивление изоляции обмоток электродвигателя. Если оно упало ниже 7-10 кОм, то токи утечки таковы, что могут вызвать срабатывание дифавтомата. Дальше этого идти не надо, ремонт стиральной машины дело непростое, лучше вызвать специалиста.

Но причина выключения дифавтомата может оказаться не только в нагрузке. Поставив после ремонта стиральную машину на место, ситуация может опять повториться.

Дело в том, что дифавтомат, как и УЗО реагирует на суммарный ток утечки в линии: в проводах от устройства защиты до нагрузки и в самой машине. Поэтому суммарный ток утечки с контрольной нагрузкой и стиральной машиной может оказаться таким, что в первом случае дифавтомат не сработает, а во втором отключится.

Поэтому в любом случае измерьте сопротивление изоляции электропроводки.
