Подключение ввода здания к магистрали

Соединить своими руками ввод дома с общей магистралью лучше кабелем СИП-4. Самонесущий провод состоит из четырех скрученных между собой жил одинакового сечения. Существует два способа сделать ввод в дом.

Наземный способ от столба

Наземный способ представляет собой подключение внутренней проводки дома к ближайшему столбу. Опора не должна располагаться далее 25 м от постройки, иначе придется устанавливать дополнительный столб возле дома на расстоянии 10 м. Между столбами подводящий к дому провод для подачи электричества должен находиться не менее 6 м от земли.

Подключение своими руками самонесущего провода к магистрали выполняют зажимами. Но прежде надо разложить СИП по стене дома. Чтобы провод прочно держался на фасаде, по стене крепят анкерные зажимы. Они представляют собой кронштейн с петлей, крепящийся к стене дюбелем. Чтобы закрепить кабель, его надо просто притянуть этой петлей. Установка кронштейнов на стене требует соблюдения правил безопасности, по которым расстояние между крепежами и землей должно быть не менее 2,75 м.

Далее идет ввод уличного кабеля в дом. Если электрический щиток установлен на внешней стене дома, то кабель СИП подводят только к нему. Подключение внутренней проводки до щитка делают кабелем ВВГнг. Он более эластичный и меньший в диаметре. Расположение электрощита внутри дома потребует ввод СИП сквозь стену, хотя многие электрики рекомендуют выносить щит наружу и вести от него в дом кабель ВВГнг. СИП разрешено использовать для наружных и внутренних работ, так что проще его сразу завести внутрь дома. Только в стене, где будет проходить СИП, надо установить металлическую гильзу.

Когда все коммуникации проложены, осталось сделать подключение ввода к магистрали на столбе. Подключение своими руками выполняют в таком порядке:

1. К стене дома и столбу крепят анкерные кронштейны.
2. Возле дома провод закрепляют зажимом к кронштейну.
3. Роликовым блоком СИП натягивают между постройкой и столбом.
4. Край кабеля на столбе фиксируют зажимом с петлей, надевая его на анкерный кронштейн.

Теперь осталось только присоединить подходящими зажимами отводной кабель к общей магистрали.

Подземный способ от столба

Подключение ввода подземным способом более актуально, так как провод защищен он негативного влияния атмосферных явлений, пожара и случайного обрыва. Подземный монтаж происходит в таком порядке:

1. Вводной кабель опускают со столба в прокопанную к дому траншею. Минимальная глубина траншеи составляет 80 см. Участок под дорогой углубляют до 1 м.
2. В траншее СИП укладывают в металлической или пластиковой гильзе. Такая же гильза должна выходить из грунта вверх по столбу, высотой не менее 2 м;
3. При обратной засыпке траншеи на поверхности устанавливают сигнальные маяки, предупреждающие о прохождении кабеля.

Ввод кабеля в дом делают под фундаментом через гильзу или поднимают по стене, если распределительный щит находится на улице.

Некоторые марки силовых кабелей

ВВГ. Силовой кабель с многожильными медными проводами, герметичная и прочная ПВХ изоляция, прокладывают для подключения РЩ по воздуху на троссировках, по стенам, под землей и кабельным каналам в различных сооружениях. Он очень гибкий удобен для трасс, где много поворотов и загибов.

АВВГ . Практически это такой же кабель, как и ВВГ, но буква «А» обозначает, что  токопроводящие жилы сделаны из алюминиевого провода, без буквы по умолчанию подразумевается, что провода медные.

Структура кабеля АВВГ с цельными токоведущими жилами

Две буквы «В» означают, что каждая жила и внешняя оболочка покрыты виниловым слоем изоляции,  «Г» — кабель голый не имеет дополнительной бронированной защиты.

Технические характеристики:

АВК. Кабель имеет коаксиальную конструкцию, в центре расположена монолитная алюминиевая жила, потом изоляционный виниловый слой, который экранируется тонкими алюминиевыми проводами, расположенными в ряд вокруг диаметра по всей длине. Наружная оболочка сделана из прочного герметичного пластика.

Структура кабеля АВК

Кабель очень практичен, может прокладываться от воздушных линий напряжением до 380В, под землей от подстанций до распределительных щитов зданий. Одно из его основных достоинств, считается исключение возможности несанкционированного подключения на не контролируемых участках трассы.

СИП-4. Особенностью этого кабеля является самонесущая конструкция, которая позволяет размещать кабель на воздушных линиях без тросовой подвески.

Цветные полосы маркировки на изоляции жил кабеля СИП

Это качество делает его универсальным, можно прокладывать по стенам сооружений, под землей и кабельканалам, в помещениях с повышенной влажности. Он имеет надежную герметичную ПВХ изоляцию на каждом проводе с  многожильной структурой.

Основные параметры СИП-4:

Для подвода от воздушной линии к РЩ жилого дома обычно используются кабеля 3х16 или 4х16 такого количества проводов в кабеле и сечения вполне достаточно для мощности, потребляемой в бытовых условиях.

АВБбШв/ВБбШв. Особенность конструкции этого кабеля заключается в наличии бронированного слоя, две стальные ленты накручиваются на поверхность кабеля так, что верхняя перекрывает зазоры между витками нижней ленты. Кабель получается полностью бронированный, кроме того ПВХ изоляция на каждой жиле и общая оболочка.

Структура кабеля АВБбШв/ВБбШв

Расшифровка маркировки:

• А – алюминиевые жилы могут быть монолитными или витые из отдельных проволок, отсутствие этой буквы по умолчанию подразумевает медный сплав проводов.
• В – виниловая изоляция проводов;
• ББ – бронированные стальные ленты;
• Шв – ПВХ шланг в качестве внешней изолирующей оболочки.
• Шв нг – может обозначать, что изоляция сделана из негорючих материалов.

В структуре кабеля может быть от 1 до 5 жил одинакового или различного сечения, обычно провод заземления желто — зеленого цвета или нейтральный голубого цвета  делают меньшего диаметра. Для подключения частных домов не используют кабеля с сечением проводов более 16мм2. На промышленных объектах сечение может достигать 300 мм2 и больше.

Технические характеристики:

Кабель с бронированной защиты допускается прокладывать в среде с повышенной влажностью и под землей, но это не исключает возможности использовать его в других более благоприятных условиях.

Подключение к линии СИП

Подключение к линии электропередач выполненной проводом СИП можно сделать с помощью кабеля подвешенного на тросике, а лучше всего использовать другой СИП 4*16 или СИП 2*16.
Для этого вам понадобится:

дополнительный крюк на опору

Универсальные крюки SOT 76 и настенные крюки SOT 28.

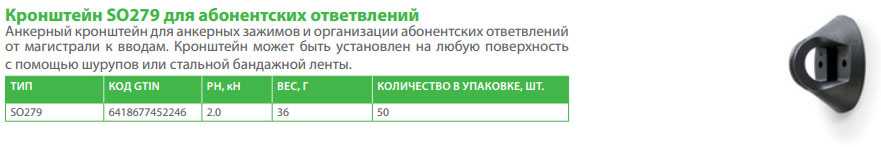

Кронштейны Ensto SO 279

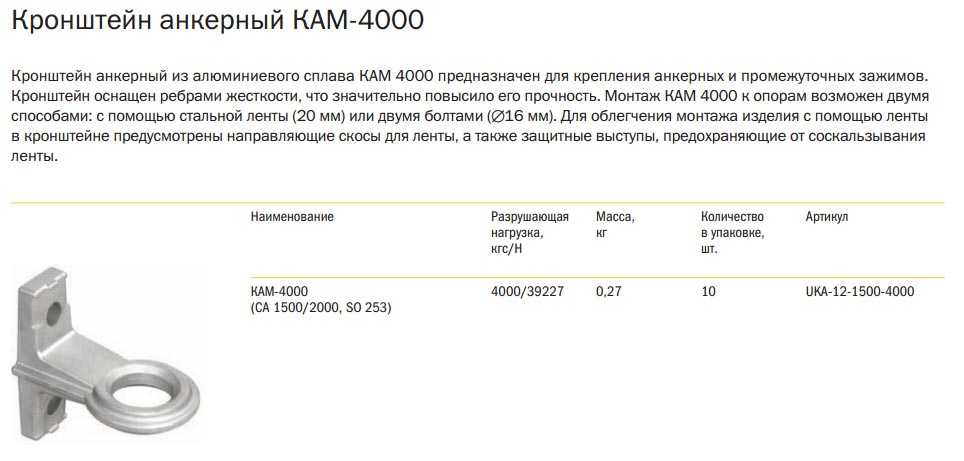

Кронштейны IEK КАМ-4000

Кронштейны от КВТ КАБ-25

Кронштейн Sicam PA 69

Крюк универсальный CSC 16

Крюк для плоских поверхностей GHP

Крюк для ответвлений CST 12

Кронштейны Niled CA 16

Кронштейны CT 600, CB 600

2 анкерных зажима

Анкер Ensto SO 243, SO 157.1, SO 158.1, SO 80

Анкер IEK ЗАБ и ЗАБу

Анкер КВТ ЗАБ

Анкер Sicam GUKp

Анкер Niled DN 123

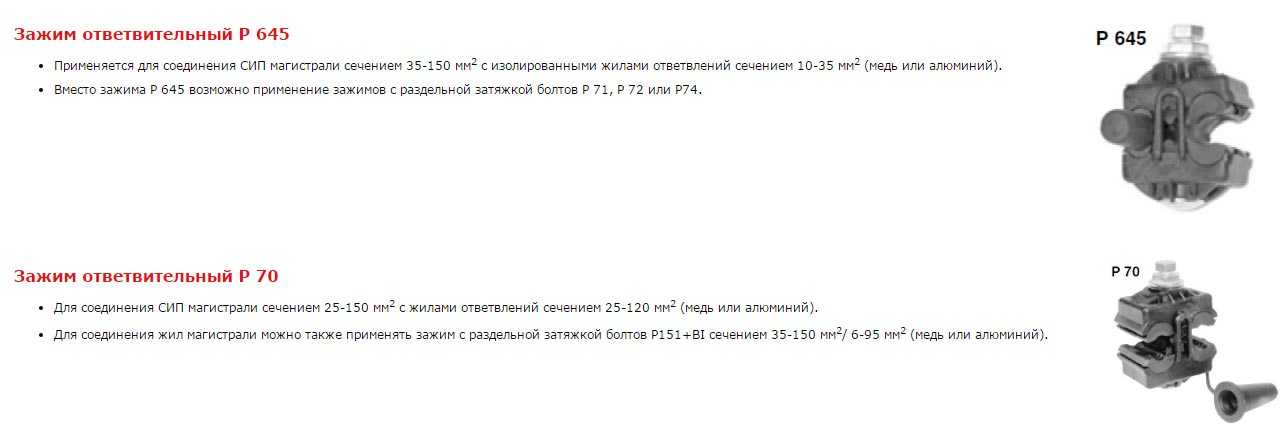

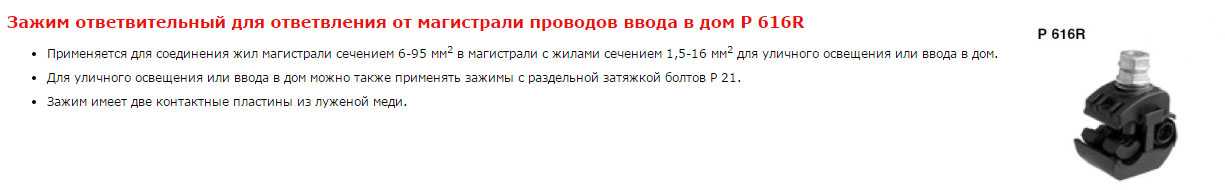

4 или 2 прокалывающих зажима

Зажимы Ensto

Зажимы Sicam

Зажимы Niled

Подробнее о методах подключения можно ознакомиться в статье «Как соединить провода СИП между собой и с медным кабелем».

Как лучше сделать опуск СИП по трубостойке до шкафа учета? Не нужно вырезать отверстие сбоку трубы, чтобы запустить туда провод.

Прорезая такие отверстия входа (сверху) и выхода (снизу), вы тем самым ослабляете всю конструкцию, а также открываете доступ влаги во внутрь. Если грубо взять скорость коррозии в 0,1мм в год, плюс учесть толщину стенок в 3мм, то лет через десять ваша стойка просто упадет.

Скорее всего учет не примут и заставят переделывать.

Поэтому СИП должен спускаться снаружи, защищенный трубой, либо атмосферостойкой гофрой ПНД (черная).

Для СИП 4*16 используйте гофру диаметром минимум 32мм. Будет удобнее заводить. Использовать ПВХ материал нельзя. В мороз все это полопается и прослужит на улице не более одного двух сезонов.

Еще один из вариантов — использование специальных дистанционных зажимов или бандажей. Вот их марки и характеристики с размерами под СИП:

Дистанционный бандаж Ensto SO75.100 и SO79

Дистанционный бандаж Sicam Bic

Дистанционный бандаж Niled Bic

СИП такой материал, который позволяет не прятать его в гофру. Однако по требованиям техники безопасности, любой провод или кабель (даже бронированный), должен быть защищен на уровне до 2м от земли. А шкаф у вас висит на расстоянии максимум 1,7м. Поэтому хотите вы или нет, а прятать его в трубы или гофру все равно придется.

Для крепления труб не желательно использовать простые сантехнические хомуты. Они не атмосферостойкие и все резники со временем рассохнуться и выпадут.

Гофру притягивайте к стойке опять же специальными хомутами для СИП. Иначе от мороза и солнца ПВХ материал хомутов полопается и весь ваш ввод будет болтаться как не понятно что. Для того, чтобы вода не попала внутрь шкафа, СИП опускают и заводят только снизу.

Окончательный ввод от трубостойки до дома лучше выполнить подземным способом, при помощи бронированного кабеля. Хотя каким образом вы будете заводить электричество после точки учета уже ваше личное дело. В технических условиях этого не прописывают.

Только помните, что провод СИП закапывать в землю нельзя!
Если подземный вариант не доступен (есть пересечение с газовой трубой, асфальт), то СИП опять нужно поднимать вверх и тянуть на фасад дома.
Когда данный шкаф у вас был в качестве времянки на момент строительства дома, а потом все таки пришлось выходить кабелем на одну из стен, оптимально в конце строительства будет полностью убрать трубостойку и сделать полноценный ввод в дом напрямую — от столба до фасада.

Правила, которые необходимо учитывать при установке

Для подключения частного дома к электросети можно использовать два варианта: под землей, в заранее подготовленной траншее, и по воздуху. Оба варианта прокладки приемлемы, и, соответственно, хозяин может самостоятельно выбрать подходящий для данного случая способ.

Основным преимуществом ввода до счетчика воздушным путем является то, что проводник всегда можно починить, ведь он на видном месте, и к нему всегда есть доступ. Из недостатков можно отметить, что он всегда провисает над участком, и необходимо на доме ставить специальные крепления, которые бы удерживали кабель.

Хотя прокладка кабеля под землей не портит вид территории, и нет необходимости ставить крепления на дом, все же данный способ имеет и минусы. Например, при возникновении проблемы, очень тяжело ее найти, заменить либо устранить, в этом имеет преимущество прокладка воздухом.

Все же при использовании оголенного проводника следует быть внимательным и ознакомится с конкретными инструкциями, которые необходимо в точности соблюдать для нормальной роботы ввода. Кроме того, дополнительно следует купить изоляторы, а также крюки, которые в последствии устанавливаются на фасад дома. О том, какая бывает арматура для монтажа СИП, мы рассказали в отдельной публикации.

Если здание новое, и еще не было подключено к электросети, то необходимо вначале подготовить документы, позволяющие сделать подключение. Для этого нужно обратится к энергоснабжающей организации.

Цена на замену провода от столба к дому зависит от следующих факторов:

• количество, а также тип опор;
• расстояние к дому от столба;
• марка и сечение кабеля.

При замене электрического ввода необходимо использовать качественный материал. Все же монтаж должен осуществлять квалифицированный специалист, ведь данная работа очень ответственна, и влияет на работу всех приборов в помещении. К тому же при замене провода вы будете иметь дело с электросчетчиком, а вмешиваться в его схему подключения запрещается, все равно придется вызывать представителя энергосбыта.

О том, как производится прокладка кабеля от столба к дому, показывается на видео:

Теперь вы знаете, что собой представляет замена провода от столба к дому, за чей счет она выполняется и какой провод предпочтительнее выбрать. Надеемся, предоставленная информация была для вас полезной и интересной!

Похожие материалы:

• Как провести электричество на участок
• Как заменить вводной кабель
• Как заключить договор на электроснабжение
• Как установить электрический столб

Как правильно натянуть СИП между столбами

Воздушные линии электросети с проводами СИП называют ВЛИ. Их монтаж традиционно начинается с расчистки территории от деревьев, кустарников, других возможных препятствий, мешающих раскатывать и натягивать провода на опорах.

Важно! Строительство новой линии электросети требует крепления к столбу кронштейнов провода. Эту работу удобнее делать на земле до его прокладки

Монтаж кронштейнов к опорам выполняют хомутом из стальной ленты устойчивой к коррозии. После излишки ленты удаляют.

Укладка воздушных линий электросети

Инструкция по проектированию воздушной линии электросети позволит выполнить все действия безошибочно:

• Столб с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети.
• Монтаж СИП на опорах происходит с применением комплектующих при наружной температуре воздуха не ниже +20 Градусов.
• Технология монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения.
• Натянутый провод раскатывают с барабана, установленного на машине.
• На опорах СИП распределяют с помощью роликов и натяжного каната — лидера.

Технология

Технология раскрутки с катушки СИП предусматривает ручное выполнение процесса при условии, что участок ограничен ста метрами, а сечение фазных жил не превышает 50 кв. мм. Допускается ручная раскатка провода в населенных пунктах, где длина пролета не превышает 50 м. Технология ручной раскатки имеет следующую очередность:

Возле первой анкерной опоры, где будет начинаться линия электросети, крепится барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП крепят канат.

На каждом промежуточном столбе устанавливают ролики, одновременно укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавно без рывков с одновременным вращением барабана и натягиванием каната. Максимальная скорость ручной раскатки не должна превышать 5 км/ч, при этом исключают касание СИП грунта и любых строительных конструкций.

Важно! На последнем столбе линии электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За ним оставляют свободный выступ жил для дальнейшего подключения

Натяжка проводов

После крепления и раскладки провода СИП на опоре начинается их натяжка. К первому столбу фиксируют лебедку с измерительным прибором — динамометром. Протяжка производится с определенным усилием, отображаемым динамометром. После натяжки всей линии электросети, нужно изолировать провод, который должен висеть на некоторое время.

Дальнейший монтаж на первом столбе предусматривает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы необходимой длины.

На промежуточном столбе провода с ролика перекладывают в зажим. Пластиковыми клиньями отделяют несущую жилу от фазных проводов, одновременно крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежуточным хомутом стягивают и закрепляют фазные жилы под зажимом.

Какие ошибки возникают при монтаже
