Подключение автоусилителя к компьютерному блоку питания

Подключение через понижающий трансформатор

Подключить магнитолу дома можно через понижающий трансформатор с питанием 12В. Прибор можно запитать к самодельному или фабричному источнику питания, который подключается к сети в 220 В

Чтобы создать трансформатор своими руками, важно избавиться от вторичной обмотки и сделать несколько дополнительных витков с изолирующим покрытием

Еще следует определить тип шнура, который подойдет для создания обмотки. Большинство автомобильных магнитол снабжаются усилителем с потреблением тока до 10-15 А. Создавая самодельный узел, нужно убедиться, что он сможет справляться с повышенными нагрузками, не подвергаясь перегреву или оплавлению изолятора. Чтобы предотвратить нагрев внутренних деталей, необходимо поставить на выходе диодного моста вентилятор.

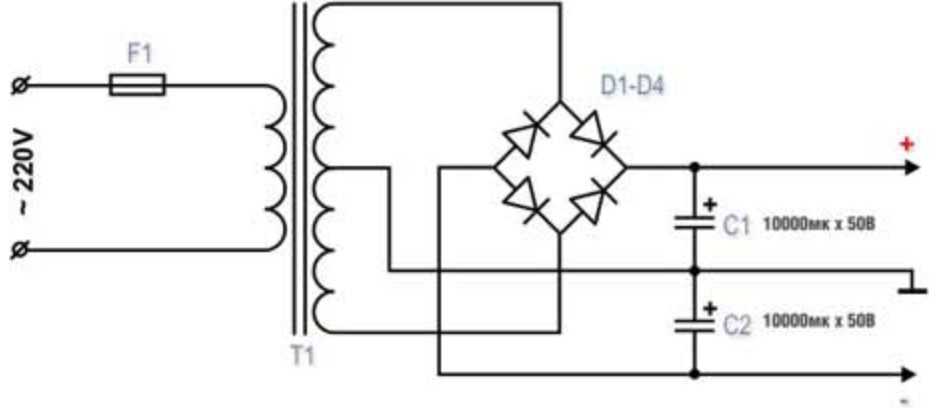

Для оценки напряжения обмотки задействуется мультиметр. После этого пользователю нужно рассчитать количество витков, при которых можно получить напряжение в 12 Вольт. Еще в цепь нужно включить выпрямитель из 4 полупроводников типа Д226. Система оснащается индуктивной катушкой с 2 конденсаторами по 10 тыс. мкФ. Для сборки диодного моста задействуют пластину гетинакса.

Подготовка к работе

Перед тем как подключить магнитолу к компьютеру или источнику питания на 220 В, важно подготовить такие приспособления:

  1. Преобразователь напряжения.
  2. Изолятор.
  3. Провод с оптимальной длиной и сечением.
  4. Мультиметр.
  5. Калькулятор для проведения расчетов.

Как сделать понижающий трансформатор своими руками

Понижающий трансформатор создается по следующей инструкции:

  1. Выбираем свободный участок провода и обматываем его изолятором и куском провода оптимальной длины и сечения.
  2. Чтобы определить оптимальное число витков, необходимо собрать схему включения и померить выходное напряжение одного витка. Если мультиметр выдает 2,9 В, одна обмотка обладает показателем в 0,41 В. Чтобы получить 12-вольтное напряжение, потребуется 30 витков.
  3. Дальше необходимо подключить диодный мост.

Перечисленные компоненты продаются в различных магазинах запчастей к электронным приборам или изготовляются своими руками в домашних условиях.

Непосредственное подключение

Все компоненты нужно соединить с помощью кабелей, а потом закрепить в защитном кожухе из огнестойкого сырья. Коммутация выполняется с помощью отдельных шнурков.

В процессе подключения следует убедиться в правильности выбора схемы. В противном случае система перегорит.

Подключение динамиков

Правильное подключение осуществляется после выбора подходящей схемы. В случае с последовательным соединением провод, который идет к положительному выводу колонки, подключается к клемме выходного сигнала усилителя с тем же знаком. Затем таким же образом подключается второй провод. Если позволяет конструкция клеммной коробки, то можно обеспечить дополнительную изоляцию провода без наконечника с помощью трубочек.

Для этого надо надеть изделие на подсоединяемый конец кабеля. После этого жила оборачивается вокруг болта и вкручивается в клемму устройства. Затем трубочка протягивается вдоль провода и надевается на вывод. Для изоляции клемм подойдет клейкая лента. Следует внимательно следить за тем, чтобы концы жил не соприкасались друг с другом или другими деталями. При необходимости лишние части отрезаются.

В заключение установки выполняется проверка работоспособности. Если после включения перегорает предохранитель, то произошло короткое замыкание вследствие ошибок при присоединении динамиков. Если звук становится неестественным или плоским, то динамики работают в противофазе из-за перепутывания полярности.

Если не слышен один из каналов, то проверяется подключение кабелей к автомагнитоле и колонкам. Перебои и искажения вызываются применением некачественной проводки с меньшей толщиной из меди или алюминия низкого качества, а также с поврежденной изоляцией. Неисправные динамики тоже могут становиться причиной некачественного звука.

Различные способы подключения

Как запитать от самодельного трансформатора

Начнём с самого трудоёмкого способа включить магнитолу: с помощью понижающего трансформатора, сделанного своими руками. С учётом широкого ассортимента в магазинах электротоваров к этому методу прибегает всё меньшее число автомобилистов, ведь сидеть и самостоятельно собирать 12-вольтовый агрегат — удовольствие небольшое. Проще сходить и купить готовый. Однако, если в средствах человек ограничен, приходится действовать по старинке.

Расходные материалы и инструменты

  1. Старый понижающий трансформатор (в этом примере фигурирует 36-вольтовый).
  2. Изолента.
  3. Мультиметр.
  4. Калькулятор.
  5. Изолированный провод сечением 0,5–0,8 мм и длиной около 0,9 м.

Последовательность действий

  1. Прежде всего узнайте, какое напряжение будет приходиться на 1 виток вторичной обмотки трансформатора. Для этого намотайте 7 витков нового изолированного провода поверх старого, после чего подключите устройство к сети.
  2. С помощью мультиметра измерьте напряжение на концах провода вторичной обмотки. Допустим, оно составило 2,9 вольта. Витков было сделано 7, следовательно, на каждый приходятся примерно 0,41 вольта.

С помощью мультиметра измеряется напряжение на выходе трансформатора

Трансформатор с подключённым диодным мостом и дросселем

Подключение с помощью зарядного устройства

Как уже упоминалось выше, автомагнитола потребляет постоянный ток напряжением 12 вольт

При выборе адаптера в магазине автовладельцу также следует обращать внимание на силу тока на выходе трансформатора — она не должна быть меньше 5 ампер. Оптимальный вариант — адаптер на 6,5 ампер:

Адаптер на 12 вольт, сила тока на выходе 6.5 ампер

Далее стандартный разъём, с помощью которого магнитола подключается к машине, отрезается, концы проводов зачищаются, соединяются с кабелем адаптера и изолируются.

Здесь вместо АКБ (аккумуляторная батарея) подключается готовый адаптер

Подключение с помощью компьютерного блока питания

  1. Блок питания можно либо купить с рук, либо снять со старого компьютера. Перед подключением он разбирается и осматривается на предмет наличия вздувшихся конденсаторов. Если таковые нашлись, их необходимо заменить.

Вздувшиеся конденсаторы в блоке питания подлежат замене

По жёлтому проводу подаётся 12 вольт

Если аккумулятор выполнен в форм-факторе АТ, то в нём отсутствует дежурный элемент питания на 5 вольт (он же Standby). После включения блока напряжение появляется на выходах -5, +5, -12 и +12. Так что нужные провода просто откусываются от разъёма и подключаются к магнитоле по схеме, представленной выше.

Блок питания формата АТХ придётся дорабатывать, поскольку у него есть дежурный источник тока Standby, который в компьютерах работает постоянно (даже когда система находится в спящем режиме). Для получения на выходе необходимого напряжения в разъём блока придётся поставить перемычку, замкнув зелёный и чёрный провода. Только после этого можно подключать магнитолу.

Перемычкой замыкаются чёрный и зелёный разъёмы

Так сложно ли подключить магнитолу к сети? Как видим, не очень

Главное, ничего не напутать в представленных выше схемах и соблюдать особую осторожность, снимая конденсаторы. В некоторых из них, вероятно, сохранился остаточный заряд

Если неаккуратно дотронуться до контактов, можно получить крайне болезненный удар током.

Этапы проведения монтажных работ

Прежде всего следует проверить работа способность обоих приборов. При обнаружении не значительных неисправностей и деталей, починить их. Очистить БП от пыли и проверить качество пайки контактных групп.

Затем удаляем (отрезаем) стандартный разъем формата DIN, через который осуществлялось подключение магнитолы к легковому автомобилю.

Зачищаем окончания проводов и подключаем аппарат к компьютеру.

В качестве переходника используем разъем блока питание через который использовался для присоединения жестких дисков ПК.

Запускаем блок через разъем питавший материнскую плату ПК. Для этого, находим провода черного и зеленого цвета и перемыкаем (замыкаем) их. Таким образом мы подаем напряжение во всю энергосистему. Соответственно при раз соединении, обесточиваем ее.

Если на БП имеется включатель, то очень хорошо. В противном случае его следует установить и провода (зеленый — черный) запаять.

Вставляем динамики в предназначенные для них посадочные гнезда и подключаем к автомобильной магнитоле через четыре оставшихся провода.

Подключаем полученную конструкцию к бытовой электросети 220 Вольт и проверяем ее работу.

При возникновении мелких недостатков исправляем их по ходу эксплуатации акустической системы.

Подключение флеш (USB) накопителей и сабвуферов

Подключение USB – карт и сабвуфера (усилителя низкочастотных звуков) к самодельной (частично) акустической системе собранной из автомобильного проигрывателя и блока бесперебойного питания персонального компьютера, вообще не вызывает вопросов. Но все же. Практически все автомобильные приемники последних поколений (8-10 лет), за исключением совсем древних моделей (которые и выбросить не жалко), оснащены USB разъемами и входными/выходными гнездами для подключения дополнительного оборудования (в том числе и низко частотных усилителей звука).

В случае не совпадения по форме заводского и подключаемого разъема, следует воспользоваться переходным шнуром. Специально выпускаемым для таких целей и продающийся по вполне доступной цене соответствующих по направлению (радиотехнические товары) торговых точках.

Как можно понять из предложенной нами инструкции, самостостоятельно подключить магнитолу к блоку питания компьютера не составляет большого труда. Зато в результате вы получаете качественный, современный музыкальный центр для использования дома, даче или гараже. И при этом решаете вопрос, куда приспособить ненужную магнитолу и старый компьютер.

Видео инструкция о том, как подключить магнитолу через блок питания компьютера.

Схема подключения

После того как кабели были проложены и маркированы (при необходимости), следует переходить к их соединению акустики с головным устройством. Для подключения динамиков к автомагнитоле следует убедиться в том, что нет замыкания на кузов. Для этого проводку проверяют с помощью мультиметра.

Следующий шаг — проверка сопротивления самих динамиков. Нормой считается показатель 4 Ом. При отсутствии расхождений с данными параметрами можно приступать к подсоединению кабеля. В комплекте с каждым ресивером должна присутствовать схема, с помощью которой монтаж не займет много времени.

Проще всего подключить колонки к магнитоле в машине с помощью ISO-разъемов. Если они не предусмотрены в штатной магнитоле, можно приобрести отдельный ISO-переходник. С его помощью можно будет быстро заменить приборы в будущем.

Передние

Если провода имеют разноцветную изоляцию, подсоединить их будет просто. К передним колонкам относятся светлые кабеля:

  • серый;
  • белый.

В случае отсутствия маркировки проверить динамики можно следующим образом. К каждому проводу на короткое время подключается батарейка пальчиковая (типа АА или ААА). Динамик, соединенный с этим проводом, начнет издавать скрип. Благодаря этому удастся правильно подключить передние колонки.

При движении диффузора вверх можно определить положительную полярность.

Задние

При подключении динамиков к магнитоле нужно помнить: кабеля задних колонок имеют темную изоляцию:

  • фиолетовая (для правого устройства);
  • зеленая (для левого).

Если маркировка не предусмотрена, можно, как и в случае с передней парой, проверить путем соединения с пальчиковой батарейкой. Каждый провод нужно правильно подключить от динамиков к головному устройству в предусмотренный для этого разъем. После этого подключение задних колонок к магнитоле можно считать завершенным.

Домашние колонки

Некоторые автовладельцы задаются вопросом о том, как установить эстрадные или бытовые динамики от музыкального центра. Теоретически такое подключение колонок возможно, однако существует ряд нюансов.

  • Качество выдаваемого звука будет ниже, чем при работе автомобильной акустики. Это объясняется тем, что бытовые колонки рассчитаны на использование в условиях открытого пространства.
  • Напряжение на этих приборах отличается от напряжения автомобильных устройств, поэтому потребуется преобразование.

При активной системе на плате блока питания необходимо найти точки, в которых на усилитель подается напряжение. В этих местах прибор запитывают от аккумулятора. Что касается схемы подключения к головному устройству, то она может быть разной:

  • напрямую от магнитолы;
  • через усилитель мощности.

Усилитель

Подключение усилка позволит увеличить громкость и качество звучания. К усилителю подводят кабель от головного устройства и провод питания (он идет от АКБ). Следующий этап — подключение динамиков. При использовании мостовой схемы один канал соединяют с “-”, другой — с клеммой нагрузки “+”.

Как подключить 6 колонок

Специалисты подчеркивают тот факт, что качество звука в машине в большей степени зависит от мощности и возможностей колонки в авто, а не от их количества. Между тем многие автолюбители задаются вопросом о том, можно ли подключить 3 или 4 пары динамиков к магнитоле.

Для решения этой задачи потребуется покупка усилителя с 4 выходами.

Портативная колонка

Вместо магнитолы можно использовать портативную колонку, которая подключается к смартфону или любому другому гаджету посредством Bluetooth. Такой прибор получил широкое распространение среди владельцев авто. В списке его преимуществ отмечают относительно низкую стоимость, отсутствие необходимости подключения к системе автомобиля и возможность использовать не только в машине, но и в любом другом месте.

Единственный недостаток портативной колонки заключается в том, что качество звука часто не дотягивает до уровня специализированных акустических систем, состоящих из усилителя, динамиков и сабвуферов.

Параллельное подключения

В этом случае широкополосной динамик и твиттер или сабвуфер включаются параллельно друг другу. Поскольку ход мембраны высокочастотной колонки невелик, проверка полярности может быть затруднена. Качество звука оценивается на слух после подключения. Если указана полярность или клеммы имеют разную ширину, то выводы с одним знаком соединяются друг с другом.

Подключение может осуществляться разветвленным акустическим кабелем. Надо к одному из его концов присоединить по два отрезка провода с наконечниками к каждой жиле и скрутить их как можно более надежно. Затем полученное соединение изолируется клейкой лентой или термоусадочной трубкой.

Подключение через блок питания от компьютера

Подключение автомагнитолы от блока питания компьютера — популярный способ использования устройства не по прямому назначению. Метод не требует особых навыков и выполняется в домашних условиях.

Подготовка блока питания

Найти исправный и ненужный БП достаточно просто. При этом такие узлы активно продаются на радиорынках и в компьютерных мастерских, а их стоимость составляет несколько сотен рублей. Но перед тем как подключить магнитолу к компьютеру, нужно убедиться, что БП работает без сбоев и обладает требуемыми параметрами.

В первую очередь прибор запускается для оценки показателей выходного напряжения. Если деталь исправная, вентилятор нормально вращается, а напряжение соответствует оптимальному уровню, следует демонтировать корпус, чтобы очистить внутренние поверхности от пыли и загрязнений. Еще это позволит найти следы плохой пропайки платы. Перед этими работами нужно отсоединить блок от сети.

В процессе проверки БП необходимо внимательно оценить состояние электролитических конденсаторов и выпрямителей. При наличии вздутия или разрывов засечек нужно заменить детали.

При необходимости отремонтировать деталь важно предварительно разрядить конденсатор и выпрямители, подключив их к контактам с сопротивлением 100 или 200 кОм на пару секунд. На завершающем этапе подготовки блок можно покрасить любой краской из аэрозольного баллона, которые продаются в магазинах товаров для автомобилей

На завершающем этапе подготовки блок можно покрасить любой краской из аэрозольного баллона, которые продаются в магазинах товаров для автомобилей.

Тип АТ

Чтобы подключить автомагнитолу к компьютеру, используя блок типа АТ, необходимо учитывать ряд особенностей. В каждом источнике питания присутствуют разные жгуты с выходными разъемами, окрашенными в разные цвета. Черный провод часто обладает минусовой полярностью или общей, а желтый — плюсовой с напряжением 12 В.

Устройства серии АТ не обладают встроенным блоком «Standby» и не имеют выходного напряжения на 3,3 В. Поэтому во время включения на выходах напряжение возникает моментально.

Чтобы запитать автомагнитолу от сети 220В от компьютерного блока, необходимо «откусить» некоторые провода и подключить к 220 В всю акустическую схему.

Тип АТХ

через блок питания компьютера формата АТХ требует некоторых несложных манипуляций. Подобные устройства оснащены дежурным элементом подачи тока, который выдает напряжение в +5 В. Источник функционирует бесперебойно от сети на 220В и предназначается для введения системы в «спящий» режим. Если вам нужно получить показатели +12В, -12В, +5В, -5В или +3,3В после включения блока, достаточно замкнуть контакты, установив перемычку на провода зеленого и черного цвета.

Процедура подключения

Поскольку автомобильные магнитолы способны переходить в спящий или активный режим после включения цепи зажигания, необходимо знать, как правильно подсоединить базовые провода черного и желтого цвета. Чтобы благополучно подключить автомагнитолу к 220 от компа, нужно придерживаться такого руководства:

  1. Изначально выполняется удаление разъема DIN, посредством которого узлы соединяются с транспортным средством.
  2. Дальше проводится зачистка проводов.
  3. Потом подключается магнитола через разъем для подключения жестких дисков. Он представляет собой 4 провода с красным, черным и желтым оттенком.
  4. Разъем отрезается, а провода припаиваются к контактам. Чтобы использовать систему, нужно воспользоваться переходником и припаять желтый провод к красному. Провод черного цвета припаивается к любому черному проводу от блока.
  5. Для запуска блока без «материнки», нужно задействовать свободный разъем, который отвечает за взаимодействие с платой. В него включено множество проводов. Для замыкания нужно соединить зеленый элемент с черным. В таком случае напряжение будет подаваться на все провода.
  6. Если в узле присутствует выключатель, можно не доставать перемычку, а просто запаять провода зеленого и черного цвета.
  7. В завершении выполняется сборка акустической системы на базе автомобильной магнитолы. В процессе сборки нужно применить небольшие динамики и закрепить их в деревянной коробке с отверстиями оптимального диаметра. Еще коробку можно создавать из твердого картона. После встраивания динамиков, остается соединить четыре свободные провода и поместить каждый динамик в отдельную коробку.

Разобраться, как подключить магнитолу к компьютерному блоку питания, несложно. Главное — придерживаться базовых правил и руководствоваться пошаговой инструкцией по изготовлению и сборке музыкального центра из штатной магнитолы.

Где и как установить

Перед тем как приступить к работе, следует выбрать подходящее место для монтажа. В некоторых моделях авто предусмотрены ниши для размещения динамиков. Этот факт облегчает задачу. Если место для колонок не подготовлено производителем, то его нужно выбрать самостоятельно.

Переднюю пару динамиков советуют установить в машину на крайних участках торпеды. Еще один подходящий вариант — корпус передних дверей. В этом случае достигается не только высокое качество звучания, но и максимально надежная фиксация прибора. Чтобы встраивать динамики в двери, замеряют диаметр колонки и вырезают для нее отверстие в обшивке двери.

Заднюю пару динамиков чаще всего размещают размещают на поле в багажном отделении. Однако для достижения хорошего звучания потребуется доработка. Штатную полку багажника убирают, а на ее место устанавливают акустический подиум с динамиками.

Что куда подключать в автомагнитоле

Выходные колодки на магнитолах могут быть разными по размеру и компоновке проводов. Хорошая новость в том, что производители стараются придерживаться определённых правил в выборе цветов для каждой из систем. И этим можно воспользоваться.

Разъемы на магнитолах

Чаще всего цвета проводов на каждую из систем отводятся такие:

  • Жёлтый и красный — питание 12 вольт. Жёлтый — от аккумулятора, красный — от зажигания, это управление.
  • Белый, фиолетовый, зелёный и серый (и их варианты с чёрными или белыми полосками) — на аудиосистему.
  • Чёрный — масса.
  • Синий — антенный выход.

Цвета проводов подключения аудиосистемы могут несколько различаться. А вот на питание и массу будут именно такие цвета.

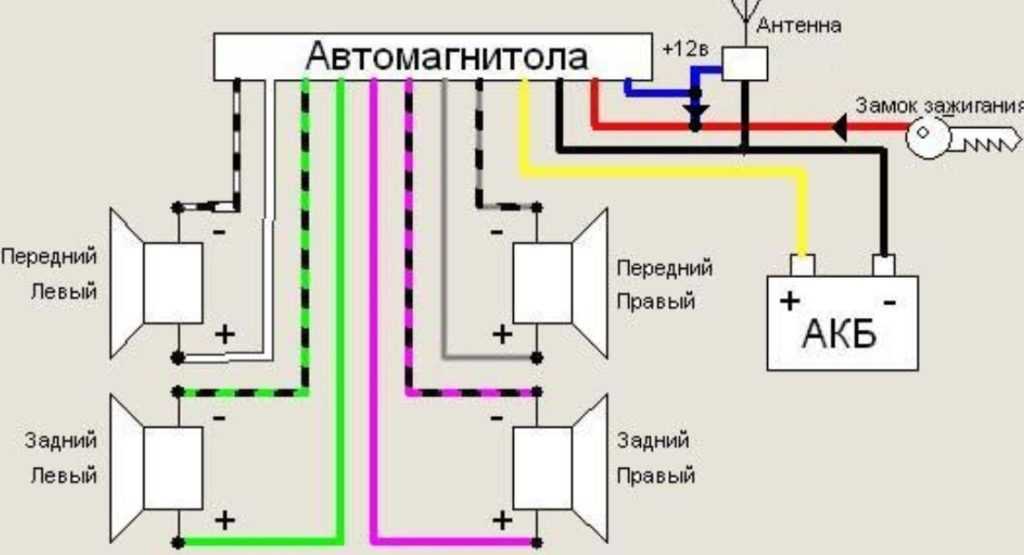

Схема штатного подключения по которой просто понять что куда надо подавать

С питанием будем разбираться дальше, а в этом разъёме поговорим о подключении аудиосистемы и антенны. С антенной всё просто — синий провод. Временно сюда можно «повесить» даже просто кусок проволоки, а можно — покупную или самодельную антенну.

Аудиосистема редко бывает сложной. Чаще всего ставят одну-две колонки. Их подключаем к любой паре проводов из перечня. Пара — это сиреневый и сиренево-черный или сиреневый с белым, например.

Основной цвет говорит о том, что этот вывод является положительным, «+». Белая или чёрная полоса говорит о том, что вывод отрицательный «-«. Это необходимо учитывать при подключении динамиков. На них обязательно будет указано плюс и минус подключения.

Один из проводов пары сажаем на один вход динамика, второй — на другой. После подачи питания в колонках появится звук.

Как лучше соединять провода

В зависимости от того, в каком состоянии вам досталась автомагнитола, она может иметь выходную колодку, а может — пучок проводов. Оба варианта пригодны к работе. Второй вариант предпочтительнее, так как проще сделать качественное соединение. Если в машине сей девайс использовать больше не планируете, колодку ISO проще обрезать. Ну, или те провода, которые понадобятся отрезать от колодки.

Соединение проводов при подключении автомагнитолы

Если решили колодку сохранить, при соединении проводники зачищаем и вставляем в гнёзда напротив проводов нужного цвета. Если выбрали вариант «провода без колодки», концы нужных проводников надо зачистить от изоляции (на 0,8-1,0 см). Затем, в процессе работы, соединяемые провода плотно скручивают. Если имеете паяльник, лучше после испытаний — когда будете уверены, что всё работает, все скрутки пропаять.

Когда убедились, что магнитола работает соединения изолируют. Можно использовать изоленту, но надёжнее использовать термоусадочные трубки.

Как подключить к компьютерному блоку питания

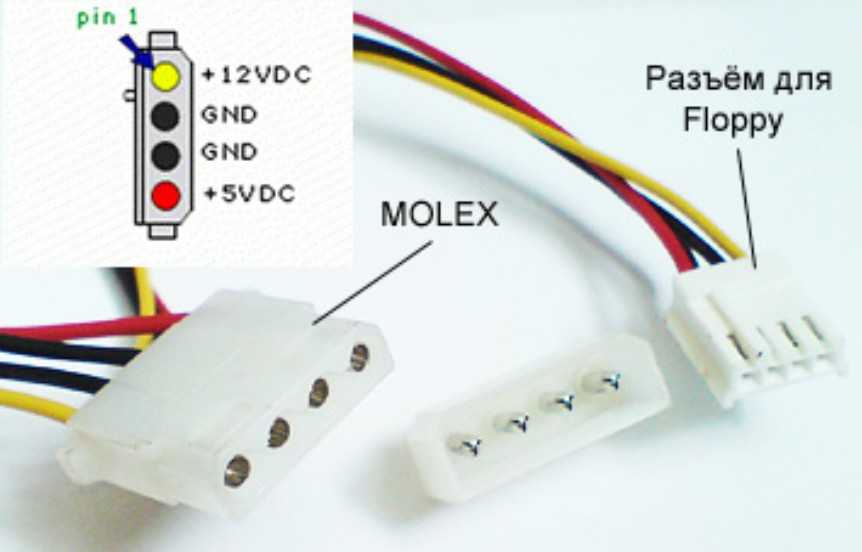

Подключение автомагнитолы от блока питания компьютера является наиболее используемым методом из-за распространенности источников тока и достаточной мощности встроенного трансформатора. Номинальное значение тока, обеспечиваемое трансформатором, указывается на заводской бирке, наклеенной на боковину корпуса. Чтобы подключить магнитолу к компьютеру, потребуется разобрать кабели с выходными колодками, смонтированные на корпусе блока. Для коммутации используется прямоугольная колодка со штекером Molex, содержащая в себе 4 шнура.

Из штекера требуется вынуть провод с изоляцией желтого цвета, отвечающий за подачу положительного сигнала. Допускается использовать для подсоединения 2 шнура с положительным напряжением (от 2 разъемов Molex). В колодке — 2 кабеля черного цвета, предназначенные для коммутации отрицательного контакта магнитолы, при этом используется тот, который расположен рядом с проводником с желтой изоляцией.

Для работы блока стандарта ATX требуется включить шнур в розетку, а затем замкнуть выключателем 2 кабеля с изоляцией зеленого и черного цвета (они расположены в большом штекере, предназначенном для подсоединения к материнской плате компьютера). При установке перемычки напряжение будет подаваться в момент включения вилки в розетку.

Допускается к блоку питания компьютера стандарта АТ, в котором не предусмотрено дежурное питание (подобные изделия использовались в 90-е гг). Напряжение на выходах появляется уже в момент включения вилки в розетку. На части приборов установлен переключатель напряжения на 220 В или 110 В. Перед включением блока требуется проверить положение тумблера.

Перед подключением от компьютерного блока питания рекомендуется вскрыть узел и удалить слой пыли, скопившийся на элементах и вентиляторе. Грязь счищается потоком воздуха и кистью с жестким ворсом. Очистка корпуса, крыльчатки вентилятора и трансформатора улучшает охлаждение деталей, необходимое при подсоединении автомобильной магнитолы с повышенным энергопотреблением. Дополнительно осматриваются конденсаторы — детали с вздутиями подлежат замене на изделия с идентичными характеристиками.

После сборки корпус источника питания окрашивается, на боковую стенку выносятся дополнительные тумблеры.

При изготовлении оборудования своими руками на 220 В следует обеспечить защиту от поражения электрическим током. Компьютерные источники питания оборудованы цепью заземления, которая выведена через коммутационный кабель к штепсельной вилке. Необходимо предусмотреть соответствующий контакт в розетке.

Прямая подача питания от компьютера к автомагнитоле не рекомендуется. При совместной работе устройств трансформатор и выпрямительный контур блока питания испытывают перегрузки, приводящие к выходу из строя изделия. Также при работе усилителя наблюдается падение напряжения (например, при воспроизведении глубоких басов), приводящее к некорректному функционированию компонентов компьютера.
