Схема подключения трех выключателей

Проходной выключатель(ПВ) схема подключения на 3 точки своими руками

Принцип перекрестного отсоединителя Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Выполнив такую работу однажды, не будет никаких проблем с пониманием процесса.

После визуального осмотра необходимо проверить и точно установить, какие провода являются фазными и нулевыми. Совершается не размыкание, а переключение фазы на другую линию. Обе они содержат индуктивные балласты L1 и L2.

Для того, чтобы установить перекрестный выключатель понадобится: Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением

Важное правило — выключатель всегда должен размыкать фазу

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье. Используя их совместно с перекрестными выключателями, можно управлять светильниками , подсветкой из нескольких мест. Первый вариант имеет три контакта. При получении сигнала оно замыкает электроцепь освещения.

Рекомендуем: Подключение двухкнопочного выключателя

Поэтому сегодня подробно разберем тему как подключить трехклавишный выключатель. Другой вопрос — насколько сложными получаются такие решения. Если в ходе проверки обнаружилось горение лампы вполнакала, при одновременном горении ламп в других местах, значит это место и будет тем разрывом фазы, куда должен устанавливаться выключатель.

Основные виды замыкающих аппаратов Выключатели, в том числе и тройные, в зависимости от способа управления бывают клавишного и сенсорного исполнения. А вот для коммерческой сферы или производственной среды решения такого рода востребованы.

Что нужно для реализации задачи

Теперь при нажатии средней клавиши средний контакт замыкается, и фаза проводом L2 поступает в распределительную коробку, где через точку 3 и потолочный провод попадает на коричневый вывод лампы HL2 и лампа загорается. Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Фаза подключается ко входу одного из проходных выключателей с тремя входами.

Чтобы не стать жертвой несчастного случая нужно придерживаться рекомендаций и правил безопасного монтажа. Собираем провода в коробке

В данном случае важно найти общий провод. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры

Отключение питания производится на распределительном щите дома квартиры.
С ТРЁХ мест подключение проходных выключателей

Правильная схема проходных выключателей

Эта операция может производиться без использования специального инструмента. Схема двухлампового светильника В результате снижается суммарная пульсация светового потока светильника.
Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель. Как правило, к ним идет специальный преобразователь, который питает эти лампы. В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже.

Зачем нужны проходные выключатели

Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте. Понадобится всего один. Где применяется система трех выключателей?

Подключение проводов к трехклавишному выключателю Существуют различные модели тройных выключателей: для внешнего, внутреннего монтажа или комбинированные — в одном корпусе с розеткой. На верхние контакты выключателя фаза попадает только при замыкании контакта соответствующей клавиши. Здесь двойной выключатель подсоединяется к выходному напряжению преобразователя, а сам преобразователь остается постоянно включенным, что не очень хорошо.

Как подключить — подробно указано на схеме. Выбивание в стене одной технологической ниши для размещения монтажной коробки вместо нескольких. Невозможности использоваться отдельно, а только с парой проходных выключателей. Для того, чтобы установить перекрестный выключатель понадобится: Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением.
Схема подключения проходного выключателя

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

  • В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
  • В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

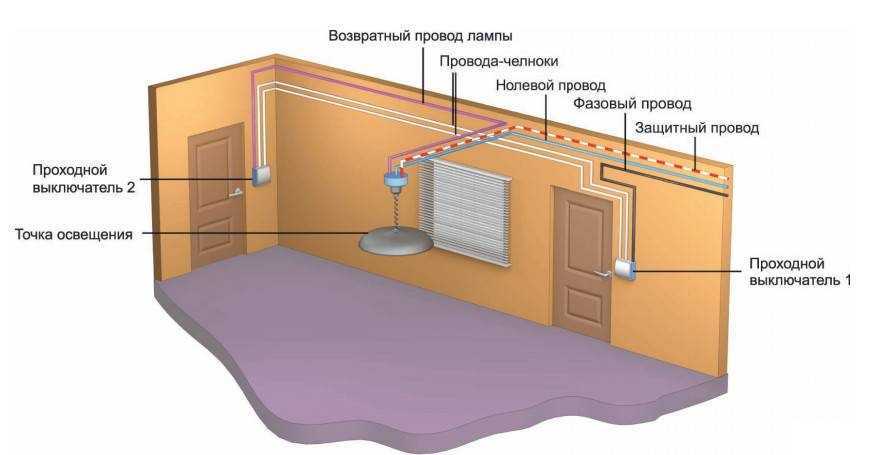

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Конструкция и особенности проходных выключателей

Внешней проходной прибор не отличается от стандартного. Разницу можно заметить только при осмотре изделия снизу – производители наносят на корпус треугольники, направленные по горизонтали вниз.

Второй вариант различия – 3 клеммы с медными контактами. Одна располагается сверху, а две – снизу. Также проходное устройство коммутируется через трехжильный кабель ВВГ-нг или NYM с сечением 1,5 мм2.

В зависимости от количества кнопок существуют двухклавишные, одноклавишные и трехклавишные модификации.

В сравнении с классическими двухполюсными моделями подключить проходник нужно по следующему принципу:

  • последовательное подсоединение коммутаторов;
  • фаза не размыкается, а переключается на вторую линию;
  • контактов выхода больше, чем контактов входа.

Нюансы выбора

Перед покупкой проходного выключателя требуется учитывать:

  • Способ крепления – зависит от типа проводки. Накладные устанавливаются на поверхность при помощи дюбель-саморезов. Встроенные – в подрозетниках на ножках-распорках.
  • Степень защиты – для спальни или коридора подойдут модели с IP03, для ванной – с IP04- IP05, для улицы – с IP55.
  • Тип контактных зажимов. Винтовые с прижимными пластинами отличаются надежностью. Безвинтовые пружинные проще в плане монтажа.
  • Маркировка клемм – используются обозначения N (ноль), L (фаза) и земля (заземление). Буквами I и O маркируется положение кнопок при включении и выключении.

По типу управления проходники бывают клавишными, сенсорными, с ПДУ.

Примеры практического применения

Поэтому схема работы этого оборудования подразумевает наличие минимум двух рубильников.

Скрутку лучше пропаять и замотать изолентой. Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати. Проводник, присоединенный к ней, далее идет к первой лампе.

При этом важно соблюсти следующие правила: все соединения проводов производятся в распределительных коробках; кабель прокладывается на расстоянии 15см от потолка. Трехклавишные переключатели менее популярны и сложны в подсоединении

Навигация по записям

На нижней части иллюстрации цепь замкнута, и свет включен. Свободный провод лампы подключается к входному контакту второго выключателя проходного. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками.

Это позволит избежать ошибок при монтаже. На практике это выглядит вот так. Схема подключения двухклавишного проходного выключателя на 2 точки: Подключение проводов к двойным проходным выключателям выполняется следующим образом: 3.

Схема управления с двух мест

Общие правила присоединения Еще раз рассмотрим подключение двухклавишного коммутатора по схеме, приведенной выше. В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест. Определяется место размещения переключателей с учетом удобства пользования. По аналогии добавляя в данную схему промежуточные выключатели можно осуществить управление освещением с пяти, шести и более мест В завершении данной статьи приведем схему управления освещением с 3-х мест на две точки с помощью двух проходных двухклавишных и одного перекрестного двухклавишного выключателя: Была ли Вам полезна данная статья?

На этом этапе проводятся такие действия: Вычерчивается общая электрическая схема. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.
Схема подключения двухклавишного проходного выключателя.

Управление светом с нескольких мест при помощи промежуточных реле

Промежуточное реле – это в принципе обычное реле, которое может выполнять перечисленные функции (или одну из них):

  1. Гальваническая развязка,
  2. Переход с одного уровня напряжения на другой (или с одного рода тока на другой),
  3. Усиление тока, когда управляющий ток гораздо меньше, чем ток контактов,
  4. Выполнение логических функций,
  5. Размножение контактов (из одного переключения можно сделать 4, например).

Как раз последняя функция и поможет нам изготовить проходные и перекрестные выключатели на реле, при этом используя обычные выключатели, чтобы управлять этими реле.

Схема поможет понять написанное:

Схема на 2 проходных переключателях и 2 реле. Включение светильников с четырех мест

То есть, реле своими контактами имитируют перекрестные переключатели.

Можем пойти дальше – используем 4 реле, и 4 обычных выключателя!

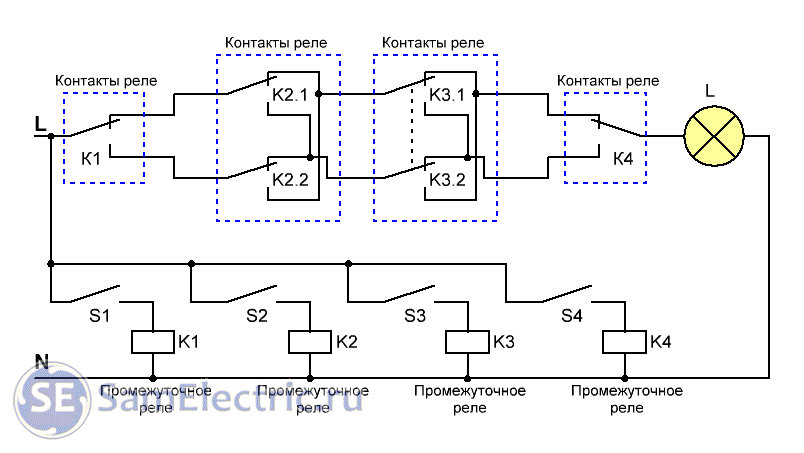

Схема на 4 реле для имитации схемы на 2 проходных и 2 перекрестных переключателя

На схеме S1, S2, S3, S4 – обычные привычные включатели. Людям, далёким от электрики и автоматики, будет легко и просто понять эту систему.

Проходной выключатель: принцип работы

Коммутационные аппараты на пару направлений или «проходные» выключатели относятся к приборам, замыкающим конкретную цепь в разных положениях.

При подключении к ним двух ламп, в одном из положений обеспечивается работоспособность первого источника света, а в другом – функционирование второго осветительного прибора.

Такие выключатели обладают тремя разъемами для подключения и, как правило, применяются в проходных схемах, если на одного потребителя необходимо выполнить подключение двух независимых выключателей.

Ценным достоинством проходного переключателя является возможность осуществлять управление работой любого количество светильников из нескольких точек. При этом, например, традиционными, самыми распространенными выключателями, выполняется простое прерывание электрической цепи посредством её размыкания.

Проходные одиночные устройства снабжены тремя контактами, что делает возможным их переключение. По своему принципу работы, такой коммутационный аппарат является системой на основе пары выключателей, монтируемых в самых удобных для эксплуатации местах. Благодаря такой особенности, потребитель может зажигать освещение с одного места, выключая его затем совсем в другой точке.

Если проходной выключатель снабжен несколькими клавишами и относится к категории многоклавишных, то количество контактов и переключающих схем многократно увеличивается, а управление может осуществляться для двух и более групп осветительных приборов.

Принцип работы проходного выключателя

Важно помнить, что основой принципа действия любых выключателей проходного типа является коммутационный процесс на базе реверсных проводников. Внутри распределительной коробки такие элементы объединяются при помощи стандартных клемм

На каждое коммутационное устройство должен идти питающего типа проводник, а второй выключатель, в этом случае, применяется для подсоединения проводного элемента на освещение.

Наличие фазы на двух проводниках предполагает обязательное применение исключительно трехжильного провода, а при установке осветительной системы на три точки управления потребуется использовать четырёхжильную проводку.

По способу управления, все выпускаемые в настоящее время коммутационные аппараты, относящиеся к «проходному» типу, как правило, представлены удобными в эксплуатации, клавишными устройствами.

Монтаж

Процесс самостоятельного подключения выполняется в соответствии со следующими рекомендациями:

  • определение на проходном устройстве места расположения общей клеммы;
  • подведение к первому выключателю, установленному рядом с распределительной коробкой, «фазы» и последующая фиксация на общей клемме при помощи оранжевого или красного провода;
  • подсоединение к выходным клеммам внутри проходного выключателя пары оставшихся свободных проводов;
  • подведение ко второму выключателю кабеля и последующая фиксация его в соответствии с цветовой маркировкой;
  • подсоединение внутри распределительной коробки оранжевого или красного провода от второго переключателя к «фазе» осветительного прибора;
  • подсоединение внутри распределительной коробки двух свободных проводов к кабельной жиле от первого переключателя в соответствии с цветовой маркировкой.

Монтаж трехклавишного выключателя

На заключительном этапе необходимо выполнить подсоединение кабельной жилы «ноль» и «земля» внутри распределительной коробки к однотипному по назначению проводу, который затем заводится в осветительный прибор.

После того, как будет полностью выполнено соединение, необходимо тщательно подтянуть все скрутки, при необходимости выполнить лужение, а также заизолировать оголенные участки кабеля.

Необходимость установки выключателей проходного типа обуславливается особенностями помещения, в котором установлены светильники, требующие регулирования работы из разных точек.

Грамотная установка обеспечивает удобство и комфорт эксплуатации, а при необходимости есть возможность усовершенствовать систему и задействовать даже большее количество точек.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

  1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
  2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
  3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.
