Консультация по сборке электрощита для дома с сауной и электроплитой (видео)

Определение понятия «электрощит»

Прежде чем будет рассмотрен процесс установки самого электрического щита, а также процесс его сборки, правильным будет понять саму эту систему. На практике используются различные интерпретации названия щита, но суть конструкции от разных наименований не меняется.

Предназначение, в данном случае, очевидное – принимать централизованный электрический потенциал и распределять этот потенциал по отдельным участкам территории, в частности, территории квартиры или жилого дома.

Схема распределения электричества (классический вариант): 1 – автоматический выключатель на вводе; 2 – прибор учёта электричества (счетчик); 3 – группа секторных автоматических выключателей; 4 – изолированная шина с винтовыми зажимами под нулевые проводники; 5 – изолированная шина с винтовыми зажимами под заземляющие проводники; 6 – распределение энергии по секторам

Кроме функции распределения, установка электрощита обеспечивает функционал защиты сегментов участка сети путём монтажа внутри короба шкафа щита автоматических выключателей и прочих защитных устройств.

Также схема конструкции может предусматривать внедрение контрольных функций – монтаж приборов, выполняющих:

  • отслеживание частоты тока;
  • контроль уровня напряжения;
  • проверку наличия фазы и  т.д.

Как правило, функциональность электрощита определяется уровнем сложности электрической сети, а также технологическим (бытовым) оборудованием, включенным в состав эксплуатируемого участка.

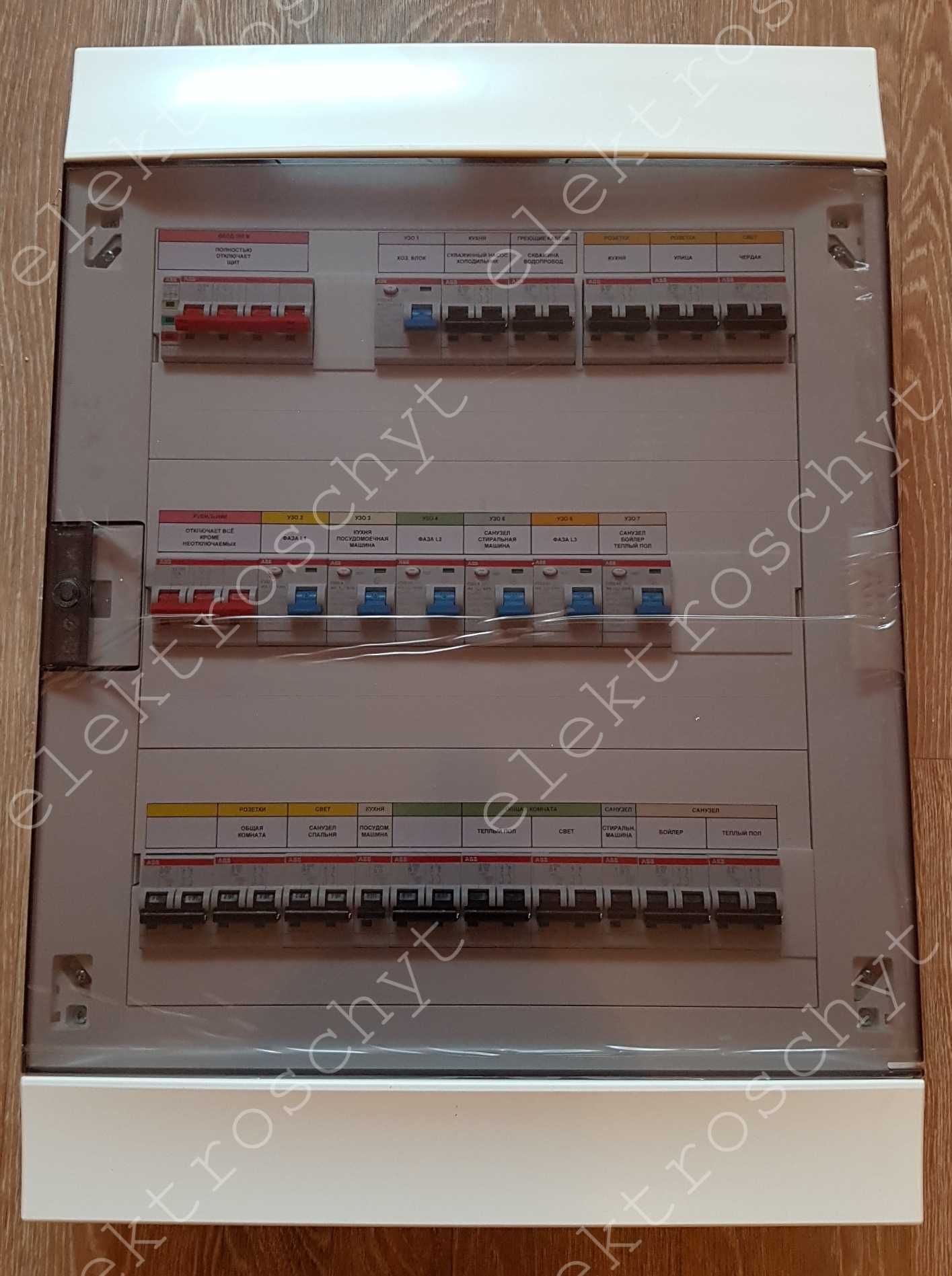

Вариант бытового электрощита в реальном исполнении: 1 – автомат ввода силовой линии; 2 – счетчик энергии; 3 – группа секторных автоматов; 4 – защитное устройство (УЗО); 5 – монтажная траверса (DIN-рейка); 6 – рейка изолированная с винтовыми зажимами под «ноль»; 7 – рейка изолированная с винтовыми зажимами «земли»

Несмотря на относительно малые габариты конструкции, что является характерным признаком бытовых сетей, монтаж домашнего распределительного щита является важным процессом, которому следует уделить особое внимание. Здесь недопустимы соединения низкого качества, применение схем включения, предварительно не рассчитанных, а также отказ от использования надёжных заземляющих элементов

Здесь недопустимы соединения низкого качества, применение схем включения, предварительно не рассчитанных, а также отказ от использования надёжных заземляющих элементов.

Электрика в жилых помещениях

  • Электромонтаж в квартире
  • Электрика в однокомнатной квартире
  • Электрика в двухкомнатной квартире
  • Электрика в трехкомнатной квартире
  • Электрика в четырехкомнатной квартире
  • Электромонтаж на даче
  • Электромонтаж в частном доме
  • Электромонтаж в загородном доме
  • Электромонтаж в деревянном доме
  • Электрика в доме из СИП панелей
  • Электромонтаж в гараже
  • Электромонтаж в коттедже
  • Электромонтаж в таунхаусе
  • Электрика в бане и сауне
  • Электрика в бытовке
  • Электрика в щитовом доме
  • Электрика в брусовом доме
  • Электрика в каменном и кирпичном доме
  • Замена электрики в «Хрущевке»
  • Замена электрики в «Сталинке»
  • Замена электропроводки в панельном доме
  • Временное электроснабжение
  • Монтаж скрытой электропроводки
  • Скрытая проводка в деревянном доме

Расчёты и составление схемы

Чтобы разобраться с тем, как собрать бытовой электрощиток, нужно предварительно составить схему такой конструкции. В свою очередь, составлению схемы предшествуют расчёты, при помощи которых подбирается электрическая аппаратура.

Удачный пример распределения составляющих компонентов внутри электрического щитка бытового назначения. Ничего лишнего, рационально расставленная аппаратура, достаточно свободного места

Электрические детали, составляющие внутреннее содержимое электрощита, обычно представлены следующим набором:

  • автоматические выключатели;
  • предохранительные колодки;
  • контактные шины;
  • пакетные переключатели;
  • аксессуары, например, скобы, зажимы, проходные втулки и др.

Несмотря на относительно невысокие требования к бытовому электромонтажу, по сравнению с промышленным вариантом, принцип распределения энергии остаётся незыблемым. То есть каждая группа потребления выстраивается отдельным сегментом общей сети.

Пример расчёта и подбора автоматов под каждый отдельный сегмент схемы: 1 – сегмент освещения (автомат 10А); 2 – электрические розетки одной комнаты (автомат 16А); 3 – электрические розетки второй комнаты (автомат 16А); 4 – бытовая электрическая плита (автомат 25А)

Дом или квартира в современном оснащении традиционно содержат технику достаточно высокой мощности. К примеру, электроплита, микроволновая печь, стиральная машина.

Оборудование подобного класса подключается отдельной группой когда выполняется монтаж внутри распределительного щита. Соответственно, эта группа требует устройства индивидуального узла коммутации и блокировки.

На такую группу делается суммарный расчёт потребляемой мощности с учётом коэффициента запаса прочности. Другими словами – взятые из паспорта данные мощности на электрические машины суммируются.

К полученной сумме добавляют запас прочности – примерно 30% от полученной суммы. В результате есть значение мощности, по которому подбирают электрическую аппаратуру  на монтаж узла группы – пакетник, коммутирующий автомат, предохранительную колодку.

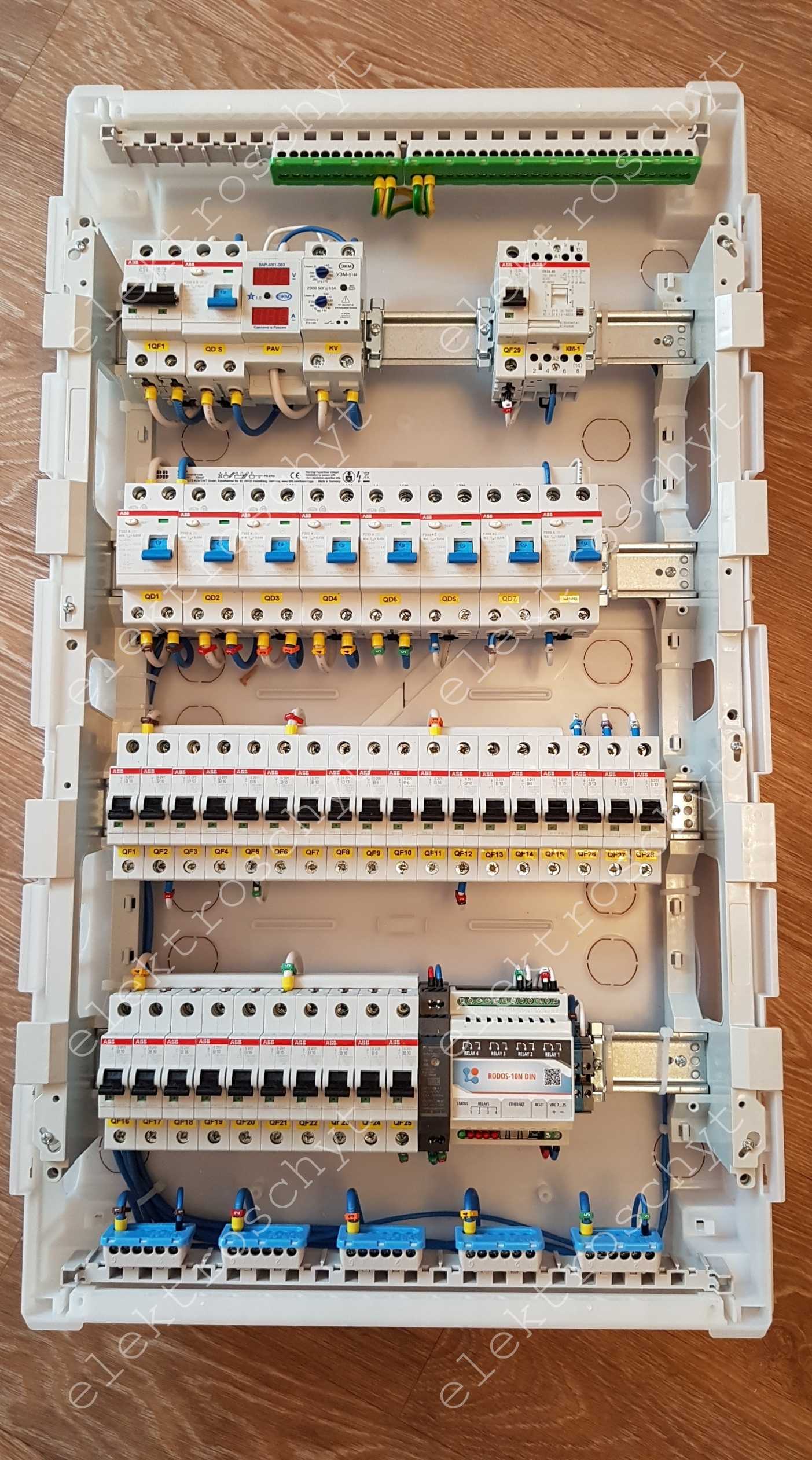

Натуральный вид примера сборки внутри бытового электрического щитка, где организовано распределение энергии по секторам в зависимости от потребляемой мощности и назначения сектора

Аналогичным способом создаётся любая другая группа отдельного сегмента сети, к примеру, отдельно на розетки, на освещение, на систему теплого пола и др.

Для стандартных квартир создание большого количества групп является не актуальным. Здесь обычно ограничиваются двумя, максимум тремя группами. А вот для загородной недвижимости схемы мультигрупповые – явление вполне обыденное.

Освещение

  • Щит управления освещением
  • Установка люстр и светильников
  • Монтаж систем освещения
  • Установка люминесцентных светильников
  • Установка потолочных светильников
  • Освещение лофт
  • Установка светильников Армстронг
  • Установка светильников Грильято
  • Управление светом с пульта
  • Установка точечных светильников и спотов
  • Установка трековых светильников
  • Освещение квартиры
  • Установка фонарных столбов
  • Уличное освещение
  • Освещение склада
  • Освещение парковки и автостоянки
  • Освещение дорог
  • Освещение улиц в СНТ
  • Уличное светодиодное освещение
  • Освещение подъездов многоквартирных домов
  • Утилизация ламп и светильников
  • Электрика и освещение под водой
  • Освещение 36 вольт
  • Освещение подвалов и чердаков
  • Фасадное освещение
  • Освещение уличной беседки
  • Архитектурное освещение
  • Световое оформление гирляндами
  • Подключение светодиодной ленты
  • Автономное и дежурное освещение
  • Управление освещением
  • Техническое обслуживание освещения
  • Ремонт систем освещения
  • Управление освещением из нескольких мест
  • Сенсорные выключатели света
  • Установка проходных выключателей
  • Установка импульсного реле
  • Подключение электродвигателей
  • Подключение магнитного пускателя
  • Подключение реле времени
  • Подключение реле температуры

Установка электрощита в квартире: накладной или скрытой установки?

Многие заказчики просят установить электрощит в квартире скрытой установки (встраиваемый), при этом выбирая место не лучшим способом подходящее для этого. Во-первых, слишком тонкая стена, при штроблении которой можно запросто пробить отверстие в коридор или к соседям. Во-вторых, штробить несущую стену под щитовую не самая лучшая затея, так как это просто запрещено строительными нормами. Следовательно, установка электрощита в квартире такого типа, следует производить в широкую стену не являющейся несущей. Более удобный монтаж в фальш-стене, к примеру из гипсокартона. Так же стоит избегать монтажа щитов в деревянные конструкции и конструкции имеющие внутри сантехнические и прочие коммуникации.

Навесной электрощит устанавливается на любую поверхность, но имеет довольно большой размер по выносу, что в некоторых случаях неприемлемо. Однако можно подобрать навесной шкаф автоматики, дизайн которого идеально впишется в интерьер квартиры.

Так же мы сможем произвести перенос электрощита в квартире, к примеру с лестничной площадки в коридор. При переносе щитовой потребуется проложить кабель от щитка расположенного на лестничной площадке до нового места расположения щита с автоматами.

Исправление ошибок при подключении и сборке квартирного электрощита

Нам очень часто приходиться сталкиваться с некачественной сборкой и расключением электрощита в квартире.  Многие заказчики доверяют данную работу общестроительным бригадам, где как правило нет опытных электриков и выполняют данную работу неквалифицированные рабочие. Как следствие, отключение электричества в квартире, мерцание света, нагрев и задымление, что естественно может привести к пожару. Только  опытный электрик постоянно занимающийся сборкой и диагностикой электрощитового оборудования сможет быстро определить неисправность в щитке.

Основные неисправности при сборке электрощита в квартире:

  • плохо затянутый контакт
  • неправильное подключение УЗО
  • неправильно установленная соединительная шина автоматов
  • неправильное распределение на нулевые шины
  • повреждение изоляции проводки внутри щита
  • использование дешёвых-подделок при сборке
  • неправильное распределение нагрузки
  • отсутствие культуры сборки

Все эти наиболее часто встречаемые факторы критично скажутся на функционировании электрики квартиры, дома или офиса.

Цена сборки и установки электрощита в квартире.

Цена сборки квартирного электрощита определяется размерами щита и способа его монтажа. Так как в квартире наиболее часто устанавливают модульные щиты, то и его размеры различаются по количеству модулей, где один модуль-это один однополюсной автомат. Так же от количества УЗО, реле и прочей автоматики будет зависеть цена на внутренние компоненты электрощита, которые рассчитываются отдельно.

Основное освещение

Электрощиток в гараже может быть сделан многими автовладельцами. Однако это не означает, что при полном отсутствии знаний все работы будут выполнены правильно. Однако при наличии определенных знаний в проводке и соблюдении правильной последовательности работ цена электрощитка окажется небольшой.

Для создания качественной системы освещения необходимо оборудовать гараж минимум четырьмя источниками. Особенности создания основного освещения:

Лучше устанавливать лампы парами – с левой и правой стороны от машины.
Еще можно расположить источники свет сзади и спереди от машины
Зависит вариант размещения ламп от нужд автовладельца.

?Внимание! Важно провести проводку от электрощитка таким образом, чтобы каждый источник света имел отдельный выключатель.

Чтобы в подвале тоже присутствовало освещение, следует воспользоваться трансформатором. Необходимо, чтобы он распределял электричество в разные зоны подвального помещения.
Кроме трансформатора и различных приборов, следует повесить в гараже электросчетчик
Он должен выдерживать серьезные нагрузки.
К примеру, аппараты для сварки старого образца способы выдавать нагрузку 50 А

Это говорит о необходимости выбрать счетчик, способный выдерживать подобные нагрузки.

Внимание! Очень важно выбрать схему разводки, которая будет отвечать требованиям безопасности. Лучше использовать кабель с медной жилой.

Гаражный электрощиток представляет собой один из основных элементов системы электропитания гаража

С его помощью можно включать и выключать отдельные ветки

Гаражный электрощиток представляет собой один из основных элементов системы электропитания гаража. С его помощью можно включать и выключать отдельные ветки.

Подключение электроэнергии

  • Подключение 220 вольт к дому
  • Подключение 380 вольт к дому
  • Провести электричество в дом
  • Трубостойка под ключ
  • Подключение электричества к дому
  • Трехфазный ввод электричества в дом
  • Подключение электричества на даче
  • Ввод электричества в дом
  • Ввод электричества в квартиру
  • Воздушный ввод электричества в дом
  • Установка трубостойки для ввода электричества
  • Выполнение техусловий МОЭСК
  • Подземный ввод электричества
  • Вынос электросчетчика на столб
  • Замена электрического ввода
  • Установка трансформатора в СНТ
  • Строительство ВЛ электропередач
  • Электричество в доме
  • Электрический столб на участке
  • Установка солнечных батарей
  • Аренда автовышки

ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА

Необходимо выбрать электрощит по следующим параметрам:

Место, где будет устанавливаться электрощит. Если это улица нужен электрощит со  степенью защиты IP65 (влагозащищенные), если внутри дома – достаточно IP41.

Пластиковый или металлический. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах, а пластиковые внутри помещений, а также там, где в помещениях (котельная, баня) нужна высокая степень защиты от пыли и влаги IP.
Например, у ABB, бытовые электрощиты с IP65 – это Mistral IP65, с IP41 – Mistral 41, UK600.

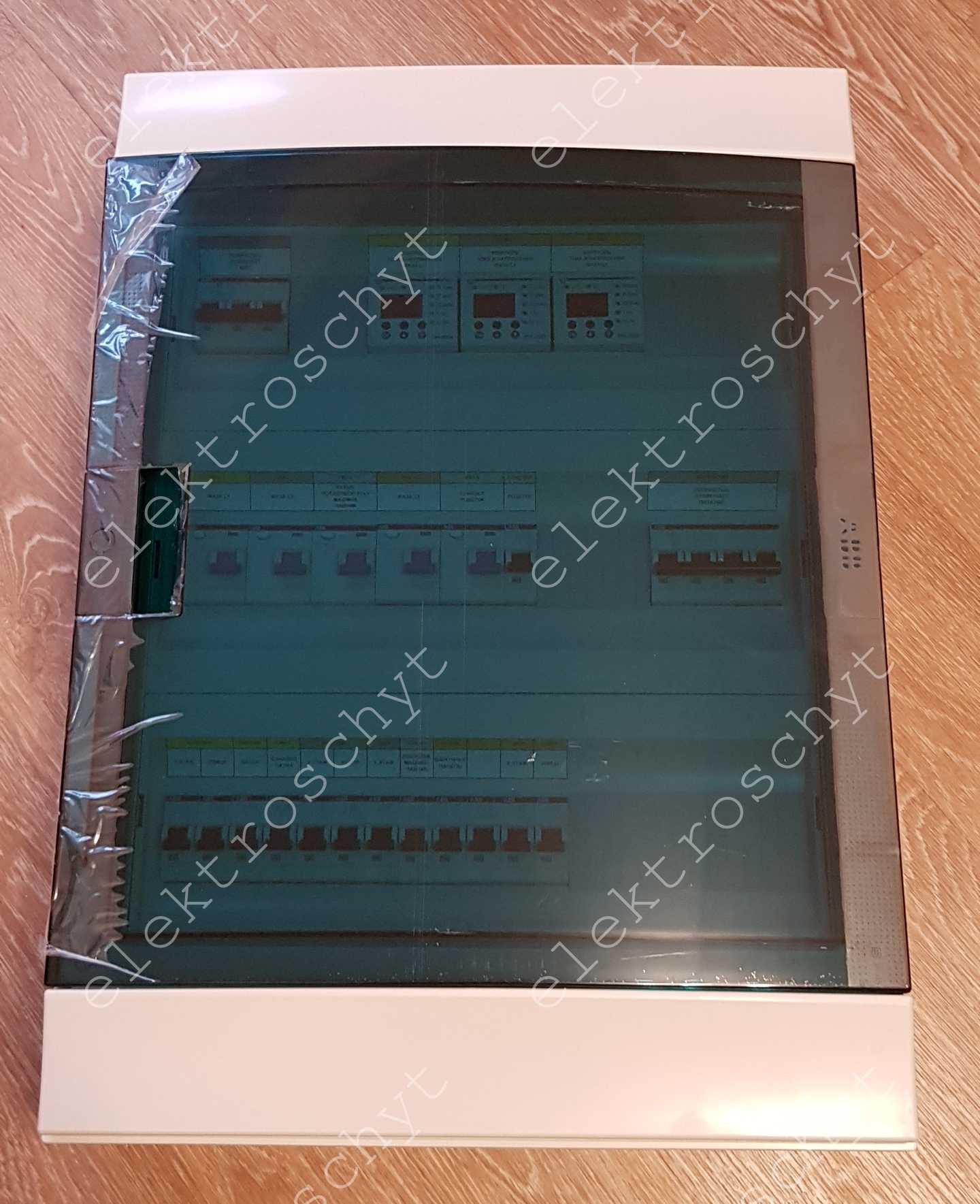

С прозрачной или глухой дверцей. Цвет дверей бывает разный, поэтому необходимо уточнять при заказе.

Будет ли электрощит навесной или встраиваемый в специальную нишу. Есть встраиваемые электрощиты в нишу из гипсокартона, для этого в комплект входит специальный крепеж.

Количество модулей. Обязательно оставляйте запас по модулям в электрощите, не набивайте его приборами. Вы позднее решите поставить в электрощит: реле напряжения, селективное УЗО, подключить кабель от вновь построенного гаража и другие приборы. И если вы не предусмотрели запас модулей возникнут проблемы.

Один модуль занимает обычный однополюсный автомат и равен 18 мм, двухполюсный автомат, однофазное УЗО, дифавтомат – занимают по два модуля 36 мм., трехполюсный – 3 модуля, трехфазное УЗО – 4 модуля.  Исходя из этого и рассчитывайте свой электрощит, оставляя необходимый запас по модулям. Особенно это актуально для частных домов, где стройка фактически никогда не прекращается.

Выбор электрических шкафов огромный, и чаще всего заказывают пластиковые электрощиты, они хорошо вписываются в интерьер жилых помещений и дешевле, чем металлические.

Металлические щиты часто ставят в домах и коттеджах, т.к. обычно там много кабельных линий (автоматов) и нужны большие щиты, а пластиковые бывают только до 72 модулей. Также щиты из металла ставят на улице в качестве щитов учета, где установлен счетчик электроэнергии, потому что они крепче и надежнее, чем пластиковые.

Сборка электрощита по схеме

И вот уже мы подобрались к пятому этапу непосредственно сборка электрощита по визуальной схеме, которую мы делали в третьем этапе.

Расставляется все оборудование согласно проекту, если необходимо фиксируем автоматы ограничителями на дин рейках. В зависимости от самого электрощита способы сборки щита могут быть разнообразными, на рабочей поверхности или закрепленным на специальную раму, к которой возможно подойти со всех сторон, аккуратно разложить провода за дин рейками и закрепить их.

Обвязка автоматики при сборке электрощита, как правило, производим мягким проводом ПУГВ (ПВ3). Концы проводом обжимаются наконечниками НШВИ соответствующего сечению провода, и обжимаются специальным инструментом. Автоматические выключатели, УЗО, нулевые шинки, маркируются в соответствии с проектом

Особенно важно промаркировать УЗО и нулевые шинки, так как это очень важно для подключения электрощита, сами провода в электрощите, маркируются при необходимости и целесообразности тут зависит от множества факторов. Электрощит может быть собран несколькими способами для подключения отходящих линий

В каждом способе есть свои плюсы и минусы, целесообразность и перебор, если можно так выразиться.

Доп. услуги по электрике

  • Электромонтажные работы в стиле ретро
  • Современная электрика в стиле Модерн
  • Проектирование электрики
  • Электролаборатория
  • Замер сопротивления изоляции
  • Консультация электрика
  • Установка и замена электросчетчика
  • Установка столбов и опор ЛЭП
  • Подключение электрического котла к сети
  • Электрическое отопление дома
  • Установка стабилизатора напряжения
  • Установка электрического водонагревателя
  • Заземление загородного дома
  • Молниезащита
  • Модульно-штыревое заземление
  • Монтаж и прокладка СИП кабеля
  • Монтаж тросовой электропроводки
  • Соединение и удлинение электропроводки
  • Штробление стен под электропроводку
  • Проверка состояния электропроводки
  • Электрика своими руками
  • Монтаж и эксплуатация электрооборудования
  • Замена лампочек
  • Поставка кабельной продукции
  • Правила устройства электроустановок → ПУЭ

Каким должен быть провод

Требования, которые выдвигаются к кабельной продукции любого вида, определяются из условий, в которых они используются и прокладываются. В электрическом щите из-за ограниченного пространства при его сборке возникает необходимость компактной прокладки проводов. Поэтому при сборке провод для электрощита изгибается в соответствии со схемой для соединения функциональных элементов. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, поэтому алюминиевые жилы плохо подходят для этой цели — они ломаются после нескольких сгибаний. Поэтому следует отдавать предпочтения медным жилам.

Провода различают по классу гибкости, который зависит от конструкции жил — монолитные (однопроволочные) и многопроволочные. Монолитные жилы, хотя и сложно гнуть, но можно непосредственно подключать к клеммам и винтовым зажимам. К тому же гибкость после монтажа в электрощите не нужна.

С гибкой многопроволочной жилой удобнее работать при сборке, но есть существенная проблема — ее нельзя использовать для подключения к клеммам и винтовым зажимам, которые используют во всех автоматах и прочем оборудовании. Чтобы подключить гибкий провод к такой клемме нужно либо залудить конец, либо обжать его наконечником типа НШВИ или НШВИ2 и подобными. Если пренебрегать этим, контакт получится ненадёжным и недолговечным.

С учетом всего сказанного выше можно сделать вывод, что для монтажа в электрощите подходят отечественные провода:

  1. ПВ-1 (ПуВ) – однопроволочная медная жила, одинарная ПВХ изоляция, класс гибкости 1.
  2. ПВ-3 (ПуГВ) – многопроволочная медная жила, ПВХ изоляция, 2 класс гибкости — 0,5 до 1,5 мм2; класс гибкости 4 – от 2,5 до 4 мм2; класс гибкости 3 – сечения превышающие 4 мм2.
  3. ПВ-4 – многопроволочная медная жила, ПВХ изоляция, более гибкий, чем предыдущий, в зависимости от сечения ПВ-4 имеет 4 или 5 класс гибкости.

Есть и зарубежные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.

Сечение подбирается в соответствии с токами, которые будут протекать через проводник.

Также стоит помнить, что есть стандартные цвета для проводов по назначению:

  • фаза – серый или черный;
  • ноль – синий;
  • земля – желто-зеленый.

При этом нужно проводить такой монтаж, чтобы не было провисаний провода (особенно это касается многопроволочных жил) и лишних перегибов (это касается монолитных жил). Для этого следует заблаговременно определить необходимую длину провода, после чего отрезать на 2-3 см больше, чтобы обеспечить нормальный ввод конца в клемму автомата.

Соединения в распределительном щите с вводным автоматом группы потребителей делают с помощью перемычек между соседними автоматами, для этого можно использовать и гибкий и жёсткий провод с однопроволочной жилой, но последний удобнее, поскольку не нужно использовать наконечники НШВИ. Лучше вообще избегать перемычек, если это возможно и пользоваться соединительной шиной. Она жесткая, контакт будет хорошим, и монтаж будет наглядным и эстетичным.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой выбрать провод для сборки электрощита в частном доме либо квартире. Надеемся, предоставленная информация была для вас полезной и понятной!

Материалы по теме:

  • Как соединить автоматы в щитке
  • Как собрать щит на 380 В
  • Как оконцевать провод наконечником
  • Лучшие производители кабеля

Опубликовано:
26.05.2018
Обновлено: 30.07.2018

Визуальная схема электрощита

Третьим этапом работы перед сборкой электрощита является разработка уже на основании технического задания (опросного листа) визуальной схемы электрощита, а так же однолинейной схемы (при необходимости).

В визуальной схеме электрощита даже если вы не электрик и не чего не понимаете в этом, будет наглядно видно, какая применяется автоматика, как она расставлена, какого размера будет электрощит.

Это своего рода уже готовая модель щита в 2D по современным меркам, и если сравнивать визуальный проект щита с однолинейной схемой, то в случае однолинейной схемы, если вы не специалист по данной теме, то совершенно не разберетесь какого размера и как будет выглядеть окончательно электрощит.

А в случает с визуальным проектом электрощита, все просто и понятно.

Это интересно: Как соединить провода от насоса Водолей?

Список материалов, закупка

Четвертый этап, составление спецификации необходимого материала для сборки электрощита, где указывается полный перечень с ценами, количеством и артикулами. Мы пошли дальше и помимо всего перечисленного так же есть фотографии всего перечня материалов. Как показывает практика удобно увидеть, что по списку, не вчитываясь в наименование и артикулы.

По спецификации закупается весь необходимый материал, для сборки щитов, покупая у наших поставщиков мы предоставляем свою наработанную скидку на оборудование и тем самым вы экономите на материале до 35%.

Так же ещё одно преимущество это кратность, товаром продаваемых в магазинах, не везде продаются некоторые категории товаров кратных 1 шт., бывает кратно 5 и 10, а нужна только одна, в нашем случае возможно купить и 1 шт., так как мы специализируемся на сборке щитов и имеем все комплектующие в наличии. Сборка электрощита для вас будет более выгодной!

Это интересно: Не работает новая люстра — мерцают лампы и не работает пульт

Выводы и полезное видео по теме

Видеоролик, показывающий работу по сборке электрощитка «с нуля», – действенная помощь начинающему электрику.

Рекомендуется ознакомиться с видео-инструктажем, чтобы таким способом существенно обогатить личную копилку знаний:

Соорудить электрический щиток своими руками вполне допустимо. Другой вопрос – есть ли в этом смысл, если учитывать разнообразие уже готовой продукции, присутствующей на рынке. Подобрать можно ящик любой конфигурации – под самые разные строительные проекты.

Но чтобы качественно и правильно выполнить сборку щитка, включая монтаж автоматов, счетчика, выключателей и прочего оборудования, нужны знания и немалый электромонтажный опыт.

А для ввода питающей линии и подключения к ней потребителей потребуется профессиональный электрик с допуском на выполнение подобного рода работ.

Если у вас есть необходимые знания или приходилось собирать электрощиток своими руками, пожалуйста, поделитесь ценным советом с нашими читателями. Расскажите, возможно существуют какие-то тонкости о которых мы не упомянули в этом материале? Оставляйте свои в расположенном ниже блоке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
