Способы соединения проводов между собой

Особенности и отличия

Данные муфты на сегодняшний день выпускаются как для соединения под одну клемму, так и сразу нескольких.

Последние, естественно, идут чуть большего размера.

Такую муфту в отличие от ее старых, герметичных собратьев можно открыть и закрыть в любой момент. Вдруг вам понадобится проверить контакты.

Easy Protect применяется не только в быту, но и во всех секторах промышленности. Кроме эл.сетей низкого напряжения муфты отлично герметизируют и слаботочку.

Сам кожух защищен от ультрафиолета. Разместив его открытым способом на фасаде дома под прямыми лучами солнца разрушение стенок муфты не произойдет.

В некоторых случаях даже не нужно устанавливать лишних герметичных распредкоробок, делать страшные скрутки с болтовым соединением и мотками изоленты поверх.

Можно конечно купить и сборно-разборную муфту на резьбовом соединении.

Но это все равно проигрывает в оперативности и универсальности установки. А с вышеуказанными wago все получается очень компактно, изящно и надежно.

Самое главное опять же, не превышать номинальный ток зажима и защищать кабель соответствующим автоматом.

Как отличить подделку?

Фирма производитель Wago наилучшим образом зарекомендовала себя на рынке электротоваров. Чтобы не купить дешёвую подделку, ознакомьтесь с отличиями клеммников немецкого и китайского производства. Сначала то, что вы можете увидеть сразу в магазине при внешнем осмотре изделия:

  1. Флажки (или рычажки) на китайском клеммнике более тёмного (или даже можно сказать грязного) оранжевого оттенка, на немецком они ярче и светлее.
  2. На торце оригинального изделия есть фирменная надпись «Wago», на китайском зажиме ничего не написано.
  3. На обратной стороне клеммника немецкая фирма-производитель размещает схематическую инструкцию по использованию и размеры зачистки проводов. В китайском экземпляре обратная сторона чистая, там ничего не написано и не нарисовано.
  4. На немецком клеммнике сбоку указаны две величины – рабочее напряжение и номинальный пропускной ток. На китайском – только написано напряжение 250 В.

Если вы рассмотрите внутреннюю часть обоих экземпляров, то на первый взгляд всё покажется одинаковым. Но если вытянуть контактную планку, вы увидите, что у китайского производителя она в два раза тоньше, чем у немецкого. У оригинального клеммника контактная планка не магнитится, у китайского притягивается к магниту.

Подробно о подделках смотрите здесь:

Основную информацию по самозажимным клеммникам Wago мы попытались до вас донести. В домашней электрической сети найдётся достаточно мест для их применения. Поэтому если вы никак не можете отказаться от старого дедовского метода скрутки, советуем уже задуматься над более совершенными технологиями. Ведь это так просто, быстро и, что самое главное, недорого.

Соединение проводов муфтой Easy-Protect

И вот наконец появился универсальный продукт, который позволяет с легкостью использовать зажимы wago теперь не только в сухих зданиях, но и во влажных помещениях и даже на улице.

Называется эта штука – гелевая муфта Easy-Protect.

Не пугайтесь слова “муфта”, ничего сложно в монтаже здесь нет. Выпускаются данные изделия компанией Cellpack (совместное предприятие Германии и Швейцарии) и состоят из двух половинок.

Одна видимо делается в Германии, другая в Швейцарии, после чего все собирается воедино в Китае

Это своеобразный защитный чехол, наполненный уже готовым к применению гелевым компаундом. Гель не силиконовый!

Достоинства и недостатки

Достоинства клеммников WAGO — в быстроте монтажа, понятной и простой последовательности действий, надежности соединений. Времени на соединение уходит минимум, а результат предсказуем и стабилен. Ведь конструкция разработана так, чтобы влияние человеческой ошибки было минимальным. Последние модели делают с использованием прозрачного пластика — это дополнительный плюс. На стадии монтажа можно проследить за тем, правильно ли зачищен проводник, вставлен ли он до упора. Во время эксплуатации через прозрачный пластик можно оценить состояние контакта. Если медь или алюминий сильно потемнели или место контакта почернело — пора обновить соединение.

Это 773 серия — в корпусе из прозрачного пластика

Недостатки у клеммных соединителей Ваго тоже есть. Первый — медь и алюминий в месте соединения окисляются, в результате ухудшается контакт. Хуже контакт — больше нагрев. Чем выше температура, тем быстрее идет окисление. Но это характерно и для винтовых клеммных колодок. Так что это — никак не новость. Плюс в том, что легко можно проверить состояние контакта и, при необходимости, перезаделать его. В общем, при использовании клеммных колодок любого типа необходимо периодически проводить осмотр.

Второй минус — это цена на клеммники Ваго. Стоят оригинальные изделия немало, но покупать более дешевые аналоги не стоит. Это кстати, еще один минус — большое количество подделок. Хоть они и очень похожи внешне, параметры у них намного хуже, так что лучше не рисковать.

В видео ниже рассказано, как отличить оригинальные клеммники WAGO от китайской подделки.

Общие моменты: как правильно работать с клеммами WAGO

В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Но есть и тысячи других соединений, которые эксплуатируются годами и ничего с ними не случается. Все дело в соблюдении правил, которыми просто нельзя пренебрегать.

  • Зачищать проводники надо на рекомендуемую длину. Ни больше ни меньше. Это не прихоть, а требование основанное на точных технических расчетах, испытаниях и безопасности. Длина оголенной части проводника рассчитана так, чтобы в клеммную колодку заходил провод в изоляции. Это исключает поражение током при прикосновении, а также защищает сам контакт.
  • Медные или алюминиевые провода не должны быть покрыты окислами. Оксидные пленки значительно ухудшают электрический контакт. Поэтому снимать изоляцию лучше непосредственно перед использованием клеммника. В крайнем случае — если провод слишком короткий — оксидную пленку надо удалить.

  • При использовании самозажимных клеммников WAGO с пастой (в которые провода просто вставляются), повторное применение колодки невозможно. Даже если вы только что вставили провода, а потом обнаружили, что что-то соединили неправильно. Провод вытащить можно, но ранее зачищенную часть надо отрезать и зачистить по новой. И использовать надо новый клеммник — вместе со старым проводом вы удалили некоторую часть пасты. Последующее использование этой колодки не гарантирует должного контакта.
  • При соединении жестких проводов большого сечения, желательно использовать пластины для разгрузки жгута. Это обеспечит стабильное положение проводников и контакт не будет «разбалтываться».

В общем, это все основные правила. Не так они и сложны. И еще один момент: не стоит использовать провода меньшего сечения чем того требует нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.

Отличительные черты Wago

Представляют собой небольшую пластиковую коробочку с надежным зажимным механизмом внутри. Отличаются практичностью и простотой.

  • При использовании этих изделий, каждый электропровод имеет отдельный зажим.
  • Оголенный провод находится внутри зажима, поэтому исключается вероятность контакта с ним.
  • Просто монтировать, справится даже новичок.
  • При монтаже провода не деформируются благодаря тому, что пружинная клемма адаптируется под площадь сечения кабеля и применяется подходящая сила сжатия.
  • Прочные и надежные, устойчивы к вибрациям и ударам.
  • Оголенные провода защищены от воздействия кислорода и влаги, не окисляются.
  • Компактность.
  • Не требуют постоянного контроля и технического обслуживания.

Рекомендуется устанавливать ваговские соединения в доступном месте.

Из каких материалов состоит

Зажимы Wago состоят из пластикового корпуса и клемм. Клеммы изготавливают из электролитической меди особого лужения, стали для пружин из хрома и никеля и диэлектриков для транспортировки токопроводящих элементов. В качестве диэлектриков выступают пластмассовые материалы, сделанные на основе линейных высокомолекулярных соединений из синтетики, термопласты.

Технические показатели
Пропускаемый ток (А) Площадь сечения кабеля (мм²) Напряжение (В)
От 6 до 232 От 0.08 до 95 От 100 до 1000

Как подключать

Для соединения жил внутри чехла используются обычные зажимы ваго серии 221-412,413,415.

Стыкуете через них провода, помещаете зажим в гелевый раствор.

После чего защелкиваете две половинки муфты так, чтобы гель выступил наружу и плотно покрыл клеммы.

Технические характеристики муфты:

размер корпуса №1-№3 (wago до 4мм2), размер корпуса №4-№6 (wago до 6мм2)

#gallery-2 {
margin: auto;
}
#gallery-2 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-2 img {
border: 2px solid #cfcfcf;
}
#gallery-2 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

номинальный ток – до 32А

рабочая температура – 85С (допустим нагрев до 105С!)

Для предотвращения самопроизвольного раскрытия по бокам имеются “замки”.

Всего три действия:

123

И надежное соединение со степенью влагозащиты контактов IPX8 готово.

При этом Easy Protect обеспечивает не только влаго, но и механическую защиту.

Достоинства клеммников

Wago клеммники обладают внушительным рядом преимуществ:

  1. Во время эксплуатации они не требуют никакого технического обслуживания.
  2. Для каждого из соединяемых проводов имеется отдельный клеммный зажим.
  3. Соединение не требует дополнительной изоляции.
  4. Во время эксплуатации самозажимные клеммники такого типа абсолютно безопасны, так как полностью исключают возможность прикосновения человека к токоведущим частям.
  5. В месте контакта соединение газонепроницаемо, что исключает любую возможность окисления оголённых жил.
  6. Для соединения проводов с помощью таких клеммников, электрику не нужно прилагать какие-то дополнительные усилия либо обладать специальными знаниями и навыками. Монтаж отличается быстротой и аккуратностью, не нужно пользоваться даже элементарной отвёрткой. Это является огромным преимуществом в тех случаях, когда проводку приходится монтировать в труднодоступных местах и больших объёмах, либо работать в условиях плохой освещённости.
  7. Зажим соединительный Ваго обладает компактными размерами.
  8. При необходимости соединение можно с лёгкостью переделать.
  9. За счёт пружин клеммники Вагo обладают ударопрочностью и высокой виброустойчивостью.
  10. Выдерживают избыточную влажность, воздействие агрессивной среды (к примеру, ГСМ) и высокую температуру (так как изготавливаются из материалов категории трудновоспламеняемых).
  11. Так как пружинные клеммы подстроены под определённое сечение жилы, то прилагаемое зажимное усилие является оптимальным. Благодаря этому исключена вероятность температурной деформации или повреждения проводов. Таким образом, клеммы Wago обеспечивают надёжное контактное соединение на весь период эксплуатации.
  12. В распределительной коробке с такими соединителями всегда гарантированы порядок и эстетичный вид.
  13. Ну и, конечно же, плюс, которым обладают все клеммники – возможность соединения проводов из разных металлов (к примеру, медь+алюминий).

Единственным минусом можно назвать то, что соединители должны располагаться в местах, доступных для осмотра и работ в любое время. Но таким недостатком обладают не только ваговские клеммы, он присущ абсолютно всем разъёмным соединениям.

Как ни надо использовать клеммники wago

Еще был случай, когда мне позвонили с недопроизводства, что за городом. Небольшой цех – лесопилка на 5 с половиной узбеков. У них постоянно отключалось электричество, хотя всех нагрузок не превышало и 5-6 киловатт. А питающий провод имел запас в 2-3 раза. Щит питания этого цеха имел вводной автомат на 32 ампера (свежо установленный), но и его выключало каждый полчаса-час. Внешний осмотр ничего не выявил. А когда я уже залез непосредственно в контакты – офигел. Вводной провод алюминий 10 квадратов, туда же медь 10 квадратов и там же медная 3-х фазная перемычка и все это в один контакт автоматического выключателя, разумеется пластик оплавился и дал окисление на все происходящие. А со стороны смотрите ка, ведь все прекрасно – новый автомат, провода уложены, никаких следов гари.

Этот щит удалось победить латунной 3-х фазной закрытой шиной. Как ни как, соединение под болты даже вкупе с алюминия и меди – давало гораздо лучший эффект чем клеммники wago. Люди довольны, цех работает безостановочно, звонили и благодарили, просили перебрать еще один щит.

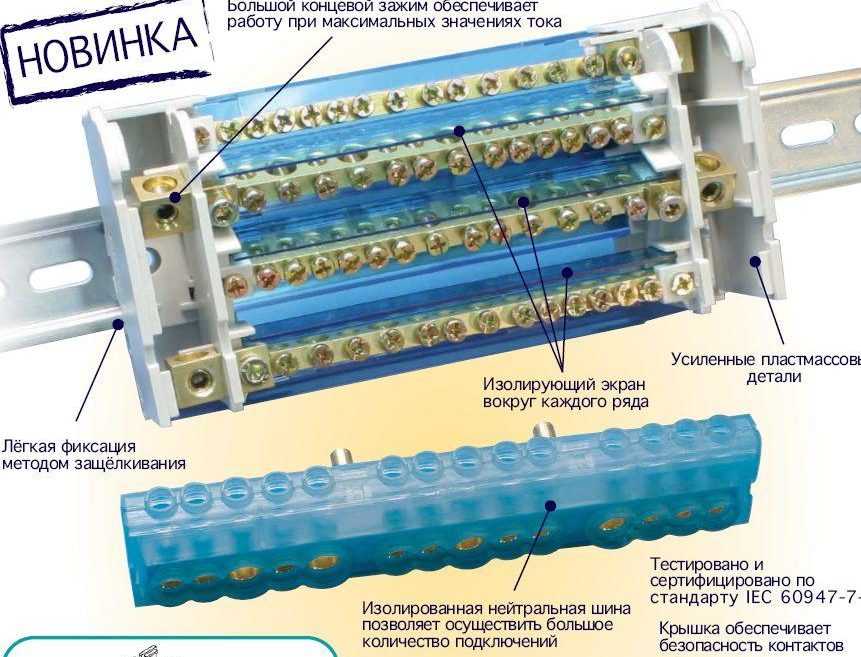

Изолированная латунная шина на 3 фазы для DIN рейки

Wago или скрутки ?

Если ранее, лет эдак 15-20-30 назад применяли повсеместно скрутки. Да и сейчас применяют, потому что надежнее. То прогресс уже давно шагнул и придумал для человечества – КЛЕММНИКИ Wago. Да не простые под отвертку и гайка с болтом, а мажорные – называются: клеммники WAGO и их выпускают различные виды. Под мягкий и под жесткий провод, под 2.5-4 кв.мм и под 6-8 кв.мм с графитовой-солидоловой смазкой и без.

Цена на клеммники wago, после падения рубля стала вообще кусачая, но что поделаешь всё-таки вещь и сделана для людей.

Довелось мне по практике выездного электрика видеть, как во всяких: малосемейках, общагах и прочих жилых помещениях используют – скрутки всех видов проводов и во всем. Что само собой нередко приводит к перегреву и всяким обгоранием контактов, люди потом сидят без света и вызывают МЕНЯ!

Те самые скрутки проводов на которых держится вся электрика
