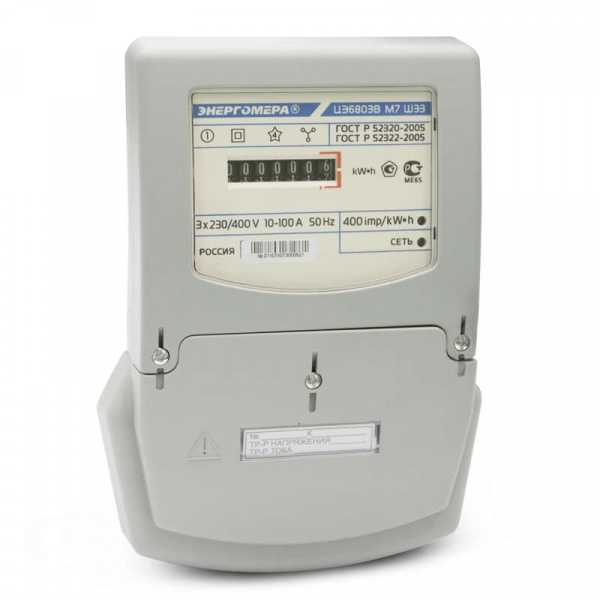

Счетчик энергомера цэ6803в

Подготовка ЦЭ6803ВМ и порядок работы

После распаковывания провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.

Монтаж, демонтаж, вскрытие, ремонт, поверку и клеймение счетчика должны проводить только специально уполномоченные организации и лица, согласно действующим правилам по монтажу электроустановок.

При монтаже счетчиков провод (кабель) необходимо очистить от изоляции примерно на величину указанную в таблице. Зачищенный участок провода должен быть ровным, без изгибов. Вставить провод в контактный зажим без перекосов. Не допускается попадание в зажим участка провода с изоляцией, а также выступ за пределы колодки оголенного участка. Сначала затягивают верхний винт. Легким подергиванием провода убеждаются в том, что он зажат. Затем затягивают нижний винт. После выдержки в несколько минут подтянуть соединение еще раз.

Периодичность государственной поверки — 16 лет.

Провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.

Внимание! Наличие на индикаторе показаний является следствием поверки счетчика на предприятии изготовителе, а не свидетельством его износа или эксплуатации.

Счетчик с диапазоном тока Длина зачищаемого участка провода, мм Диаметр провода, мм

1-7,5А; 5-10A

5-60А

10-100А

25

27

20

1…4

2…7

3…8

Подключить счетчик для учета электрической энергии к трех-фазной сети переменного тока. Для этого снять крышку и подводящие провода закрепить в зажимах колодки по схеме включения, нанесенной на крышке.

В случае необходимости включения счетчика в систему АСКУЭ, подсоединить сигнальные провода к контактам испытательного выходного устройства в соответствии со схемой включения.

Испытательное выходное устройство реализовано на транзисторе с «открытым» коллектором и для обеспечения его функционирования необходимо подать питающее напряжение по схеме, приведенной на рисунке. Форма сигнала Fвых — прямоугольные импульсы с амплитудой, равной поданному питающему напряжению

Величина электрического сопротивления R, Ом в цепи нагрузки определяется по формуле

R = U / I

где:U — напряжение питания, В; I — сила тока, А.

Номинальное напряжение на контактах испытательного выходного устройства в состоянии «разомкнуто» равно (10 ± 2) В, максимально допустимое 24 В.

Величина номинального тока через контакты испытательного выходного устройства в состоянии «замкнуто» равна (10±2)мА, максимально допустимая не более 30 мА.

Частота импульсов испытательного выходного устройства пропорциональна входной мощности.

Внимание! Если существует вероятность воздействия на цепи телеметрии промышленной помехи, либо воздействия другого рода, приводящее к превышению допустимых значений по току и напряжению, указанных в настоящем паспорте, то необходимо установить внешнее защитное устройство в виде шунтирующего стабилитрона, варистора или другой предохраняющей схемы, подключенной параллельно зажимам цепей телеметрии.

На отсчетном устройстве отображается значение активной электрической энергии нарастающим итогом.

При подключении нагрузки светодиодный индикатор должен периодически включаться с частотой испытательного выходного устройства, показания энергии на отсчетном устройстве должны изменяться.

После того как Вы подготовили счетчик к работе, он готов вести учет электрической энергии.

Функциональные возможности

  • Учет и вывод на индикацию:
    • количества активной электроэнергии в двух направлениях нарастающим итогом суммарно и раздельно по четырем тарифам;
    • количества активной электроэнергии в одном или двух направлениях за текущий и три прошедших месяца раздельно по четырем тарифам;
    • количества активной электроэнергии в одном или двух направлениях за текущие и трое прошедших суток раздельно по четырем тарифам.
  • Учет суточных графиков активных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии. Время усреднения и соответствующая ему глубина хранения графиков активных мощностей приведена в таблице:
  • Вывод на индикацию действующего тарифа и направления потока электроэнергии.
  • Электросчетчик индицирует наличие напряжения в каждой цепи напряжения.
  • Отсчет и вывод на индикацию текущего времени и даты.
  • Электросчетчик трансформаторного включения имеет 4 входа суммирования импульсов от внешних устройств, электросчетчик непосредственного включения по току имеет 3 входа суммирования импульсов от внешних устройств.
  • Возможность задания параметров пользователя:
    • текущего времени и даты;
    • величины суточной автокоррекции хода часов;
    • разрешение перехода на «летнее» и «зимнее» время с заданием месяцев перехода;
    • до 12 дат начала сезона;
    • до восьми зон суточного графика тарификации и до 36 графиков тарификации;
    • до 32 исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
    • задание графиков тарификации рабочих, субботних и воскресных (праздничных) дней;
    • коэффициентов трансформации тока и напряжения;
    • пароля для доступа по интерфейсу (до 6 символов);
    • идентификатора электросчетчика (до 17 символов);
    • скорости обмена информацией по интерфейсным каналам (в т.ч. стартовой);
    • критериев управления нагрузками.
  • Электросчетчик поддерживает широковещательные команды:
    • коррекция времени (переход на «летнее» и «зимнее» время);
    • фиксация начала и окончания среза активной мощности.
  • Возможность ручной коррекции хода часов ±9 с/сут. один раз в сутки.
  • Защита памяти данных и памяти программ от несанкционированных изменений (пароль и пломбируемая кнопка «доступ»).
  • Электросчетчик обеспечивает обнуление всех расчетных параметров.
  • Сохранение расчетных показателей и констант пользователя не менее 10 лет, а ход часов и ведение календаря не менее 8 лет при отсутствии внешнего питающего напряжения.
  • Фиксация 20 последних корректировок времени изменение уставок временных тарифных зон и перепрограммирование параметров пользователя.
  • Фиксация 20 последних изменений состояния фазных напряжений.
  • Электросчетчик имеет по два гальванически развязанных канала для телеметрического передающего устройства на каждое направление энергии. Характеристики основного передающего устройства соответствуют требованиям ГОСТ 30206-94 и (ГОСТ 30207-94).
  • Обмен информацией с внешними устройствами обработки данных через оптический порт и один из интерфейсных каналов EIA485, EIA232, ИРПС (токовая петля 20 мА).
  • Протокол обмена данными соответствует стандарту МЭК 1107-96.
  • Обмен данными одновременно через оптический порт и один из интерфейсов не возможен.
  • При отсутствии внешнего питающего напряжения и поданном резервном напряжении питания обеспечивает вывод информации на ЖКИ и обмен информацией с внешними устройствами обработки и передачи данных через оптический порт и один из интерфейсов.
  • Электросчетчик имеет возможность управления нагрузкой посредством двух встроенных реле (в зависимости от модификации).

Основные технические параметры счетчика Цэ6803ВМ

Проверку нужно проводить через определенный период времени. ЦЭ6803ВМ межповерочный интервал можно найти в паспорте изделия. Если паспорт утерян, то счетчики до 2000 года выпуска проверяют раз в 8 лет, более новые модели раз в 16 лет.

Схема подключения

Счетчик ЦЭ6803ВМ технические характеристики:

Тип точности 1
Номинальное напряжение приборы 220
Наибольшая сила тока 5(50); 10(100)
Полная используемая мощность
параллельной цепи
8 (0,8)
Температурный режим от −40 до 70
Размеры 143×175×52
Вес 1,2 кг

Список всех параметров необходимо искать в паспорте изделия. Этот документ очень важен, и его нужно сохранить, чтобы вовремя производить проверку.

Расшифровка маркировки

На передней панели изделия указывается ГОСТ, согласно которому он производится и издается. Каждая серия имеет определенные технические характеристики и требования по использованию. Все это указывается в маркировке прибора.

На рисунке более подробно видно, что обозначает каждая буква или цифра на конструкции:

Так, например, счетчик «Энергомера» модели ЦЭ6803В/2 1Т 110В 1-7,5А 3ф.4пр. М6 Ш33 читается следующим образом: цифра 2 – это класс точности, 1Т – означает, что прибор однотарифный; 110В – указывает на то, что аппарат обладает номинальным напряжением в 110В; 3ф.4пр. – это схема подключения; М6 обозначает тип отсчетного устройства (механическое шестиразрядное); Ш33 – тип корпуса и способ крепления изделия, в данном случае установка счетчика производится на щиток.

Разновидности счётчика

Производитель выпускает 20 модификаций прибора. Разработаны 3 варианта конструкции корпуса:

  • Р31 – крепящийся на ДИН-рейку;

  • Ш33 – монтируемый винтами;

  • Р32 – комбинированного крепления.

Кроме корпусов, приборы отличаются:

  • классом точности – 0,5; 1; 2 или 0,5S;
  • количеством проводов в сети подключения – 3 или 4;
  • показателями фазного напряжения для четырехпроводных и линейного для трёхпроводных – соответственно 57,7; 220; 230 В и 100 В;
  • значением номинального (базового) тока – 1, 5 и 10 А;
  • величиной предельного тока – от 2 до 120 А;
  • типом отображающего устройства – механическим в 6 и 7 разрядов или электронным.

Расшифровка маркировки счётчика – Энергомера ЦЭ6803

Дополнительно исполнения приборов комплектуются:

  • оптическим интерфейсом или RS482;
  • магнитным датчиком.

Детальнее о характеристиках и комплектации изделия можно узнать из структуры условного обозначения, приведённой в сопроводительной документации, исходя из полной маркировки счётчика.

Снятие показаний

Разрядность счётчика имеет следующий вид – 000000,0. При необходимости снятия показаний, нужно записать значение цифр слева направо до запятой. После неё показываются десятые доли киловатта, которые при оплате не учитываются. Чтобы установить количество потраченной за определенный период электрической энергии, нужно из последнего показания за период, вычесть предыдущее значение. На дисплее отображен показатель расходуемой  электроэнергии, нарастающим значением.

Обратите внимание на то, что наличие цифр на дисплее, не означает, что счётчик был в эксплуатации. Эти данные – результат поверки прибора на заводе-изготовителе

Технические характеристики

Таблица 1

Диапазон входных сигналов:

сила тока

напряжение

коэффициент мощности

0,02/н… -^макс или 0,051б- • • /макс,

(0,7…1,15) С/ном;

0,8 (емк).. .1,0.. .0,5 (инд)

Базовый или номинальный ток

1 А, 5 А, 10 А (одно из исполнений)

Максимальный ток

2 А, 7,5 А, 10 А, 50 А, 60 А, 80 А, 100 А, 120 А (одно из исполнений)

Номинальное напряжение

3х57,7/100 В, 2х100 В, 3х220/380 В, 3х230/400 В (одно из исполнений)

Класс точности по ГОСТ Р 52322-2005

1 или 2

Диапазон рабочих температур окружающего воздуха

от минус 40 до 70 °С

Диапазон значений постоянной счетчика

от 320 имп/(кВт^ч) до 80000 имп/(кВт^ч)

Длинна импульса и промежуток между импульсами испытательного выходного устройства, не менее, мс

30

Рабочий диапазон изменения частоты измерительной сети счетчика

(50 ± 2,5) Гц или (60 ± 3) Гц

Стартовый ток (чувствительность), не бо-

0,004 /б для счетчиков непосредственного вклю-

лее:

чения;

0,002 /ном для счетчиков, включенных через трансформаторы тока

Количество десятичных знаков электромеханического отсчетного устройства

6    для счетчиков исполнений М6;

7    для счетчиков исполнений М7

Количество десятичных знаков электронного отсчетного устройства

не менее 8

Цена одного разряда счетного механизма: младшего разряда, (кВтч) старшего разряда, (кВтч)

в зависимости от исполнения: от 0,001 до 1; от 1000 до 1000000

Полная мощность, потребляемая цепью тока, не более

0,05 В •А при базовом (номинальном) токе

Полная (активная) мощность, потребляемая цепью напряжения

не более 9 В^А (0,8 Вт) при номинальном значении напряжения 230 В

Масса счетчика, не более

1,6 кг

Г абаритные размеры, мм, не более (длина; ширина; высота)

235; 175; 85

Средняя наработка до отказа, не менее

220000 ч

Средний срок службы до первого капитального ремонта счетчиков

30 лет

Особые требования по дополнительной погрешности для счетчиков в корпусе ТТТ35:

1.    Счетчики в корпусе Ш35 должны быть стойкими к влиянию внешнего магнитного поля, создаваемого током частоты, одинаковой с частотой электросети, к которой подключен счетчик.

Под действием названного магнитного поля с поперечным разрезом не менее 7,0 см2 и индукцией 100 мТл, направленного на любую сторону поверхности счетчика:

—    показатели счетчика в режиме функционирования не должны иметь дополнительных изменений, которые больше, чем 0,1 кВтч, а на испытательном выходе не должно образовываться большее, чем соответствующее этому число импульсов;

—    дополнительная погрешность при базовой (номинальной) силе тока и cos ф = 1 не должна превышать ± 2 % для счетчиков класса точности 1, и не должна превышать ± 3 % для счетчиков класса точности 2.

2.    Счетчики в корпусе Ш35 должны быть стойкими к влиянию постоянного магнитного поля, которое создается постоянным магнитом с поперечным разрезом не менее 5,0 см и магнитной индукцией не менее 300 мТл на его полюсе.

Под действием постоянного магнитного поля от магнита, приложенного к любой поверхности счетчика:

—    счетный механизм не должен останавливаться;

—    показатели счетчика в режиме функционирования не должны иметь дополнительных изменений, больших, чем 0,1 кВтч;

—    дополнительная погрешность при базовой (номинальной) силе тока и cos ф = 1 не должна превышать ± 2 % для счетчиков класса точности 1, и не должна превышать ± 3 % для счетчиков класса точности 2.
