Расшифровка маркировки, области применения и монтаж кабеля ввг пнг (а)

Строение кабелей

Kabel в переводе с голландского языка – это трос или канат. Силовой кабель представляет собой конструкцию из изолированных жил, окруженных общей изоляцией и защитной оболочкой. Внешняя оболочка, защищающая проводники от механических воздействий, может быть усилена броней. Все силовые кабели имеют одинаковое строение. В зависимости от исполнения могут отличаться материалами, из которых изготовлены отдельные элементы.

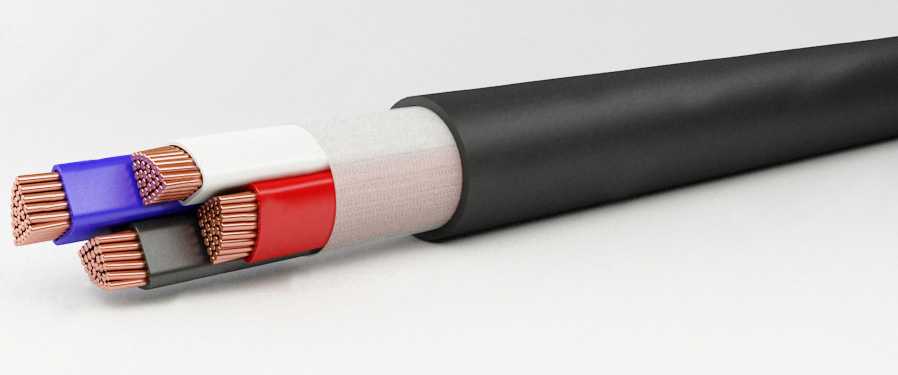

Кабель КВВГ

В состав структуры СК входят:

  • жила, проводящая ток;
  • изоляция этой жилы (фазная);
  • оболочка, покрывающая все имеющиеся в кабеле жилы.

К сведению. Кроме того, в структуру кабеля могут входить различные покрытия и заполнители, препятствующие слипанию жил с изоляцией или различных изоляционных слоев между собой (пленка, тальк).

Токопроводящая жила

Круглая, сегментная или секторная форма – вот основные конструктивные формы тоководов в кабеле. Линейка сечений жил стандартная, сами проводники изготовлены из алюминия или меди.


Кабели с разной формой жил

Фазная изоляция

Каждый фазный проводник в кабеле покрыт индивидуальной (фазной) изоляцией. Ещё П.Л. Шиллинг в середине 19 века использовал гуттаперчевую изоляцию для проводов, по которым в море взрывали мины.

Современная фазная изоляция должна отвечать следующим требованиям:

  • гибкость;
  • механическая прочность;
  • электрическая прочность.

Выбор между гибкостью и уменьшением толщины всегда проблематичен. Электрическая прочность – вот главный показатель для изоляции. Она может быть выполнена из сшитого полиэтилена, поливинилхлорида, резины или пропитанной маслом бумаги.

Важно! Если уменьшить толщину, повысится гибкость, понизится вес, и улучшится теплоотвод, значит, кабель может выдерживать большой рабочий ток. Снижение толщины изоляции ведёт к вероятности пробоя, следовательно, снижается электрическая прочность

Внешняя оболочка

Это защитный слой, покрывающий всю сложную конструкцию СК. Внешняя оболочка может быть выполнена из ПВХ (поливинилхлоридный пластикат)

К примеру, ввгп нг, если обратить внимание на его маркировку, имеет такую оболочку из ПВХ

Дополнительные элементы

К ним относятся компоненты, позволяющие повысить внутреннюю изоляцию, прочность и защищённость жил. Дополнительные элементы могут быть следующими:

  • экранирующая оплётка;
  • поясная изоляция;
  • подкладка (подушка) под броню;
  • защитный внешний слой из металлических лент (броня);
  • внутренний заполнитель промежутков между проводниками.

Количество и сечение жил

В СК может входить от 1 до 5 токоведущих проволок. Номинальное сечение проводников лежит в интервале от 1,5 до 1000 мм2. Они в СК имеют одинаковое сечение, но в четырехжильных кабелях один из проводников может быть меньшего сечения. Обычно это зануляющий проводник.


Таблица сечений жил силовых кабелей

Структура провода

Кабель ВВГнг-FRLS состоит из:

  • Медной токопроводной жилы первого или второго класса, многопроволочной или однопроволочной, сектороной, либо круглой формы.
  • Термического барьера в виде слюдосодержащих лент, служащего изоляционной обмоткой жилы.
  • Изоляция на основе ПВХ-пластиката, обладающего пониженным уровнем пожарной опасности.
  • Все изолированные жилы кабелей этого типа имеют чёткое цветовое разделение:
  • Голубым цветом изоляции помечаются нулевые жилы;
  • Жилы заземления – зелёно-жёлтые, двухцветные.

Вам это будет интересно Особенности клеммников Ваго


Описание многожильного кабеля

Многожильные кабели оснащаются скрученными жилами. Сечение жил в рамках одного кабеля не должно иметь различий. Исключением является лишь четырёхжильный кабель, где есть нулевая или заземляющая жила, которая может быть меньшего сечения, чем остальные. На скрученные секторные жилы разрешается накладывать скрепляющие ленты из пластмассы (одну-две), имеющих ширину более 10 мм с зазором равным или превышающим ширину самой ленты.

Важно! Внутренняя и наружная оболочка кабелей ВВГнг-FRLS также изготавливается из пластиката на ПВХ-основе, со сниженными показателями пожароопасности. Кабель с маркировкой ВВГнг-FRLS предназначен для прокладки группового типа коммуникаций, используемых в промышленности, на АЭС и в местах с повышенным уровнем взрывоопасности

Эта продукция экспортируется в страны тропического региона, с особенностями климата, где также успешно эксплуатируется. С помощью данных кабелей производится передача, а также распределение энергии. Это происходит при работе стационарных электротехнических установок с показателями переменного напряжения не более 100 Гц и постоянного тока не более 1000В

Кабель с маркировкой ВВГнг-FRLS предназначен для прокладки группового типа коммуникаций, используемых в промышленности, на АЭС и в местах с повышенным уровнем взрывоопасности. Эта продукция экспортируется в страны тропического региона, с особенностями климата, где также успешно эксплуатируется. С помощью данных кабелей производится передача, а также распределение энергии. Это происходит при работе стационарных электротехнических установок с показателями переменного напряжения не более 100 Гц и постоянного тока не более 1000В.

Расшифровка и виды

Буквами ВВГ зашифрована следующая информация: так как впереди не стоит буква «А», жилы у ВВГ сделаны из меди. Далее идут две буквы «В». Они расшифровываются как оболочка из поливинилхлорида — ПВХ. То есть, каждая медная жилка имеет собственную изоляцию из винила, затем все они продеты в защитный шланг из того же поливинилхлорида. Последняя буква «Г» обознаячает отсутствие брони и защитных оболочек. То есть, кабель ВВГ не имеет дополнительной защиты. Именно по этой причине при наружной прокладке он нуждается в дополнительной защите.

Внешний вид пятижильного кабеля ВВГ

Модификации оболочки

Но у этого вида кабельной продукции много различных модификаций: ВВГнг, ВВГнг Ls, ВВГнг Hf, ВВГнг FrLs и другие. По строению эти виды не отличаются, но за счет добавок в пластификат имеют специфические свойства. Давайте рассмотрим, что они обозначают:

  • ВВГНГ. Дополнительные буквы «нг» расшифровываются как негорючий. Это значит, что в пластикат оболочек добавлены вещества, которые препятствуют распространению пламени. То есть, самостоятельно этот кабель не горит и не поддерживает горение даже при совместной прокладке.
  • ВВГнг LS. В этой модификации ПВХ используется тот, который при горении выделяет мало дыма.
  • ВВГнг-LSLTx. Тут пластификат при горении выделяет мало дыма и этот дым содержит мало токсичных веществ. В огне длительное время не горит, потому применяется в основном для аварийного освещения или на пожароопасных участках. Разрешен к использованию в детских и лечебных учреждениях.

  • ВВГнг HF. Буквы NF обозначают, что винил оболочек не содержит галогенов, а конкретно — хлора. То есть, дым малотоксичный.
  • ВВГнг-frls. Это стойкий к огню вариант кабеля, предназначенный для групповой прокладки. Сопротивление открытому огню 60-180 мин. Достигается оно наличием дополнительной защитной оболочки из слюды. При горении выделяет мало дыма.
  • ВВГ п. Это плоская разновидность. Обычно выпускается двух или трехжильный.

Если коротко подвести итоги: кабель ВВГ имеет оболочку, не распространяющую горение при индивидуальной прокладке. Для групповой прокладки он не пригоден. Зато все остальные виды, начиная с ВВГнг, могут укладываться в пучке.

Количество жил и форма кабеля

Кабель ВВГ любой модификации может иметь от двух до шести проводников. Провода могут быть одножильными или многожильными. Сечение — от 1,5 квадратных миллиметра до 250 квадратных миллиметров. Есть также модификации с нулевыми и защитными проводами. Они имеют меньший диаметр и характерную окраску (синий и голубой).

Жилы могут быть круглыми и сегментными, сам кабель по форме — круглым и плоским

По форме жилы могут быть круглыми или сегментными. Сегментные делают в кабелях большого сечения для уменьшения диаметра. Если жилы круглые, промежутки между ними заполняются пластикатом. Кабель ВВНнг с проводами малого диаметра (до 25 мм) может быть без заполнения.

Структура кабеля ВВГ

Ну, а теперь давайте рассмотрим, как выполнен кабель. В принципе основная структура уже просматривается, но есть множество деталей, которые рассчитаны только на знание и никакая аббревиатура их не расскажет.

Количество жил и их тип у кабеля ВВГ

И начнем наш разговор с токоведущей жилы. Как мы уже разобрали выше, жила у нас выполнена медной. Кабели силовые ВВГ могут иметь одно- и многопроволочную структуру кабеля.

Сечения одно- и многопроволочных жил

Согласно нормам, структуру жилы определяет ее форма и сечение. Круглые жилы могут быть однопроволочными у кабелей с сечением от 1 до 50 мм2, а многопроволочными у круглых жил с сечением от 16 до 240 мм2. Для фасонной жилы эти соотношения немного другие. Однопроволочным может быть кабель с сечением одной жилы от 25 до 50 мм2, а многопроволочным от 25 до 240 мм2.

Класс гибкости кабеля ВВГ

В чем разница одно- и многожильной жилы? Одножильный кабель выполнен из одной проволоки соответствующего сечения, и относится к классу гибкости 1. Многожильный кабель более гибкий и соответствует классу гибкости 2. Понятно, что цена на многожильный провод немного выше.

Фасонная и обычная жила кабеля ВВГ

Кроме того, проводник может иметь круглую или фасонную жилу. Что это значит? С круглой я думаю объяснять нечего не надо, а вот на фасонной остановимся подробнее. Начиная с сечения в 25 мм2, кабель может быть изготовлен с так называемыми фасонными жилами. Фасонными называют жилы любой формы кроме круглой. Такая форма придается жилам кабеля для уменьшения пустот внутри оболочки. Обычно такие кабели выпускаются трех-, четырех- и пятижильными.

Количество жил кабеля ВВГ

Тут стоит сразу остановиться на количестве жил кабеля ВВГ. Как говорит инструкция, их может быть от одной до шести. Хотя наиболее распространенными вариантами являются трех- и пятижильные кабели.

Нормы по сечению жил кабеля

Сразу стоит отметить, что у пятижильного кабеля далеко не всегда сечение каждой жилы должно быть одинаковым. Например, у кабеля с сечением основной жилы 70 мм2 нулевая жила может быть всего 35 мм2, а жила заземления и вовсе 25 мм2. Такое исполнение допускается ГОСТом.

Толщина изоляции кабеля ВВГ

Теперь остановимся на изоляции жилы. Как мы уже говорили, она выполнена из винила, а ее толщина зависит от сечения токоведущей части. Так ВВГ 4×4 кабель на напряжение до 660В имеет толщину изоляции 0,7 мм, а такой же кабель, но для напряжений до 1кВ толщину в 1 мм. Для сравнения у кабеля с сечением жилы в 35 мм2 эта же толщина будет 1,1 и 1,2 мм соответственно.

Толщина оболочки кабеля ВВГ

Ну, и последним элементом является оболочка. Ее толщина должна соответствовать ГОСТ 23286 – 78. И она так же зависит от сечения жил. Например, для кабеля с сечением жил до 6 мм2 толщина оболочки должна быть не меньше чем 1,2 мм. А для кабеля с сечением жил в 35 мм2 уже 2,1 мм.

Расшифровка

В первую очередь стоит точно определить, какая конструкция называется кабелем. Обычно она представляет собою две или большее количество несущих жил. Каждая жила отдельно находится в изоляционном материале, а затем все они заключены в одно общую внешнюю оплетку, которая может различаться гибкостью, прочностью, устойчивостью к различным внешним факторам, и стандартизирована нормами ГОСТ.

Практически на всех видах проводов на внешней изоляции нанесена специфическая маркировка (например, ВВГнг, АВВГ-Пнг). Маркировка представляет собою буквенно-цифровые обозначения. Данный способ необходим для того, чтобы в краткой форме дать определение типу кабеля, его материал, устойчивость к температурам или влажности, а также другие технические характеристики. Умение сделать расшифровку маркировки на внешней оплетке позволит правильно подобрать провод для электрической сети, соблюдая все необходимые требования.

Специалисты в области электротехники должны знать все краткие обозначения, которые наносятся на изоляции. Также в магазинах продавцы-консультанты должны уметь читать маркировку, чтобы иметь возможность быстро найти для покупателя бухту с интересующим его кабелем. Рассмотрим несколько маркировок распространенных проводов и их расшифровку. Кабель ВВГ-Пнг и АВВГ-Пнг.

  • А – первая буква означает, что жилы силового провода полностью сделаны из алюминия;
  • На маркировке ВВГнг первые буквы будут определять материал изоляции, а отсутствие буквы «А» позволят понять, что в основе данного силового кабеля используются жилы из меди;
  • Первая и вторая буква «В» в маркировке ВВГнг означает, что изоляционный материал для несущих жил, а также сама внешняя оболочка изготовлены из поливинилхлоридного пластиката (ПВХ);
  • Буква «Г» – определяет, что силовой кабель гибкого типа, не бронированный (поверх оболочки нет защитных покров);
  • Буква «П» – плоская конструкция, жилы в бухте расположены в одной плоскости, параллельно друг другу.

Если на маркировке присутствует приставка «нг», это значит, что при производстве изоляции для всей бухты провода использовался особый устойчивый поливинилхлоридный пластикат, который может выдерживать высокие температуры и не поддается горению при контакте с открытым огнем. «НГ» – высокая огнеупорность оболочки, пониженный коэффициент горючести.

Буквы «нг-SL» – изоляция в соответствующей бухте не поддается горению, а также при плавлении практически не выделяет газ и дым. Цифровые обозначения позволяют определить диаметр сечения шнура в бухте, количество жил в основе конструкции. Например, АВВГ 3х4 – бухта с трехжильным силовым кабелем, сечение каждой жилы 4 мм2. Силовые конструкции подлежат обязательной сертификации по нормам ГОСТ.

Кабель NYM технические характеристики

Медный кабель NYM используется во время стационарной прокладки силовых и осветительных сетей с номинальным напряжением 660 Вольт и частотой в 50 Гц. Изготавливается данный кабель по немецкому стандарту VDE 0250, что лучшим образом говорит за его надежность. Кабель NYM является современным аналогом кабеля ВВГ. NYM получился улучшенные характеристики, повышенную пластичность, современную изоляцию, неподверженность горению.

Конструкция кабеля NYM

  1. Количество жил: от одной до пяти, здесь все зависит от сечения.
  2. Изоляция жил стандартная, она выполнена из поливинилхлорида.
  3. Между оболочками и проводами используется негорючая герметизация, которая делает кабель по-настоящему стойким к огню.
  4. Цветовая маркировка проводов таблица соответствует всем стандартам.
  5. Жилы выполнены из меди, в зависимости от сечения они могут быть многопроволочные и однопроволочные.

Вот так выглядит конструкция, она представлена на фото. Как вы могли заметить, сложного ничего нет, но именно это позволяет говорить о надежности этого проводника.

Кабель NYM расшифровка

  • N – означает, что используется немецкий стандарт классификации кабелей.
  • Y – ПВХ изоляция.
  • M – можно использовать в различных условиях во время монтажа.

Также вы сможете встретить дополнительные приставки к кабелю НУМ, это может быть: «J» либо «O». Такие приставки означают, что в проводе есть заземление. Помимо этого можно встретить аббревиатуру VDE, она означает, что кабель можно использовать в пожароопасных помещениях.

Технические характеристики кабеля NYM

  1. Напряжение кабеля 660 Вольт (максимальное).
  2. Частота работы 50 Герц.
  3. Температура использования -50: +50.
  4. Нельзя укладывать кабель при температуре -5 и ниже.
  5. Минимально допустимый радиус изгиба кабеля составляет 4 наружных диаметра.
  6. Гарантия от производителя пять лет.
  7. Кабель способен прослужить 30 лет.

Также стоит вспомнить и другие характеристики кабеля NYM. В следующей таблице вы найдете: допустимый ток, сечение кабеля, диаметр, вес, электрическое сопротивление. Все эти характеристики отличаются в зависимости от размера кабеля. Для лучше восприятия информации мы подготовили следующие таблицы:

Технические характеристики NYM-J

Характеристики NYM-O

Сечение кабеля NYM

Применения

Как указанно в характеристиках, данный кабель можно использовать во время проведения любых электромонтажных работ. Поэтому он получил серьезную популярность в промышленности и быту. Его можно использовать в качестве основного проводника во время установки розеток и освещения. Также с можно проложить кабель под землей, однако для этого необходимо соблюдать основные правила, и желательно установить его в горфу.

Кабель NYM или ВВГнг

Часто люди спрашивают, какой кабель выбрать NYM или ВВГнг. Каждый из них обладает определенными преимуществами и недостатками. Мы рекомендуем использовать кабель NYM во время прокладки проводки в доме – это будет лучшее решение. Ведь кабель NYM стоит на порядок выше ВВГнг, плюс он не может похвастаться такой пожаростойкостью. Смотрите видео сравнение этих кабелей:

https://youtube.com/watch?v=yVsolXDhnXM

Как видите, NYM показал результаты гораздо хуже, чем ВВГ. Также НУМ имеет очень высокую стоимость по сравнению с нашим аналогом. Однако вы же не будете использовать ВВГнг во время укладки проводки в частном доме? Поэтому такое сравнение можно назвать даже немного бессмысленным.

Статья по теме: Технические характеристики кабеля АСБ.

Длительно допустимый ток кабеля ВВГ

Перед приобретением кабеля необходимо учитывать такую важную характеристику как длительно допустимый ток. На самом деле длительно допустимый ток, который может поддерживать кабель ВВГ, будет варьироваться в зависимости от количества жил, их способа сечения, а также от условий, где именно пролегает электропровод. На самом деле показатели очень разнятся в зависимости от того, расположен провод на земле или в воздухе.

Что касается минимально допустимого тока, то он находится на показателе 19 ампер. Однако лучше не гадать и изучить детальную информацию, чтобы иметь представление о спецификации конкретного провода, который вы намереваетесь приобрести.

Приведем характеристики в зависимости от номинального сечения, количества жил, допустимого тока.

Номинальное сечение С двумя основными жилами С тремя основными жилами С четырьмя основными жилами
1.5 24 21 19
2.5 33 28 26
4 44 37 34
10 76 66 61
25 134 115 107
35 166 141 131
50 208 177 165

Учитывая данные из приведенной таблицы, можно считать, что номинальный ток может быть равен от 0,66 и до 1 кВт, а его частота при этом будет равна 50 Гц.

Если мы имеем в виду минимальную площадь сечения кабеля, то мощность достигнет 31/2 кВт.

Если мы будем рассматривать такое понятие, как сопротивление, то оно тоже будет варьироваться в зависимости от выбранной площади сечения жил конкретного провода. Если она равна минимальному показателю в полтора квадратных миллиметра, то сопротивление будет равно 12 МОм/км.

Если же провод имеет сечение 5 кв. мм, то сопротивление будет равняться 9 МОм/км.

При этом это средний показатель, который выявлен при средней температуре +20 градусов по Цельсию.

Кабель ВВГ чаще всего размещается в стене под слоем штукатурки. Поэтому каждому хотелось бы приобрести такой провод раз и навсегда, чтобы на ближайшие 30 лет забыть о его существовании и не вспоминать о проблемах. К сожалению, отсутствие умения подбирать провод в соответствии с его характеристиками, а также незнание нюансов выбора, может привести к тому, что у вас начнутся проблемы с проводкой. Или же провода будут подлежать замене спустя какую-то пару лет. Поэтому необходимо детально ознакомиться с информацией и из всего многообразия кабелей ВВГ выбрать именно тот, который подходит вам по характеристикам.

А также не забывайте о необходимости проверять наличие сертификации и соответствия ГОСТ перед приобретением. Соблюдая все эти нюансы, вы обеспечите себе продуманную покупку, которая не доставит вам хлопот.

Без кабеля ВВГ не обойтись, если вы хотите качественную и безопасную проводку или соединение. Обеспечьте себе и своим близким здоровый сон и уверенность в безопасности.
