Кабель аввг: расшифровка, технические характеристики и применение

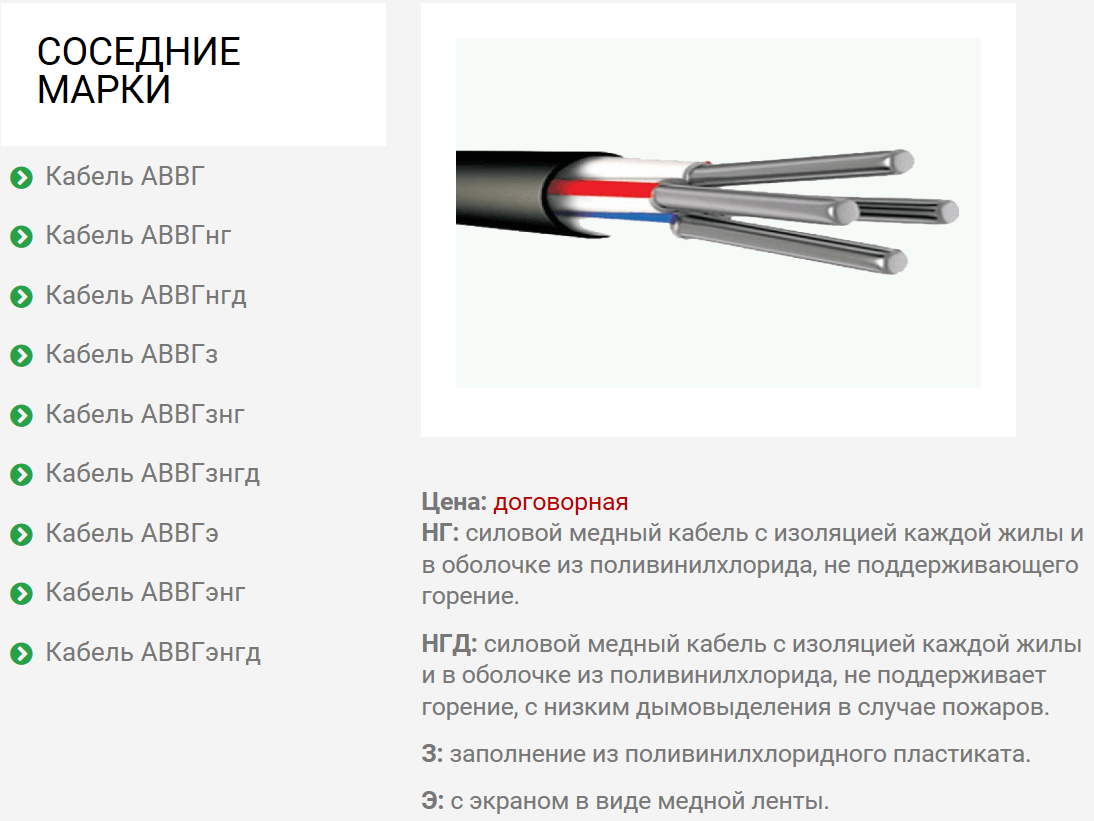

Разновидности кабеля

Электрокабель АВВГнг-LS

АВВГнг-LS осуществляет отдачу и разделение электрического тока в номинальную мощность 0,66 – 1 кв на стационарный объект. Своё применение АВВГнг-LS находят в установках, требующих устойчивости к горению и минимальных проявлениях при горении. Монтаж под открытым небом возможен при исключении механических повреждений, а в земле, несклонной к коррозии.

Структура

В основе АВВГнг-LS конструкции находятся:

Токопроводящие жилы из алюминия, из одной или несколько проволок.
Изоляции из поливинилхлоридного пластиката с пониженной пожароопасностью.
Оболочки также из ПВХ с высокой огнеупорностью.

Особенности

АВВГнг-LS может иметь вариант из одной или нескольких проводов. Сечение 2,5 – 120 мм² характерно для однопроволочной жилы. Для многопроволочных значение сечения равняется 16 – 120 мм². Расшифровка LS означает небольшой дым, то есть стойкий к огню.

Описание

Допустимое напряжение 660 вольт для кабеля 3000 вольт. Для большей мощности применяется кабель 3500 вольт. Температура рекомендуемой эксплуатации от -50 до +50 градусов. Влажность воздуха до 98 процентов.

Установка АВВГнг-LS проводится при температуре не ниже -15. Делая монтаж необходимо придерживаться радиуса диаметром равным 10 (значение одной жилы), минимальный диаметр – 7,5 (много жил).

Электрокабели АВВГнг-LS эксплуатируются с трёхфазным максимальным напряжением 0,72 кВ мощностью 0,66 кв и 1,2 кв – 1кВ.

При постоянном применении нагревание не должно превышать 70 градусов. Аварийный режим предусматривает нагревательную температуру жил до 80 градусов, продолжительно работы максимум 8 часов в день, всего кабель АВВГнг-LS рассчитан на 1000 рабочих часов. В пучках АВВГнг-LS огонь не распространяется.

АВВГнг-LS насчитывает от 1 до 5 жил. Длина кабелей может быть различной, но не менее 150 метров. Гарантия на эксплуатацию 5 лет. Время использования кабеля АВВГнг-LS 25 лет.

Как правильно использовать кабель АВВГ

Модель провода АВВГ используется для установки стационарных аппаратов, прокладки для электросети. Можно также использовать во влажных помещениях, но с защитой в кабель-канале.

Скрытый способ прокладки

Провод работает от сети 500/800В, 50 Гц, может использоваться в домах с повышенным классом пожароопасности.

Предприятия предлагают 2 специальные модели провода АВВГ:

АВВГп — провод плоского вида;
АВВГнг — негорючий провод, разрешаются прокладку пучками.

При покупке провода модели АВВГ необходимо помнить о отсутствие бронированного слоя, который защищает от механических повреждений. Поэтому прокладка в воде или грунте не разрешается.

Провод модели АВВГ разрешено прокладывать в коллекторах, мостах, навесных сооружениях, где понижен риск механического повреждения.

Скрытый

Такой метод прокладки самый распространённый и безопасный, так как провод в этом случае маскируется в стене и вид получается довольно эстетичный.

Прокладка в земле с дополнительной защитой

АВВГ можно располагать в специальных дырках, штробах, каналах. Если прокладка в деревянном доме, то для кабеля используется специальная гофра. Так процесс использования будет более безопасным.

Открытый

Менее тяжелым и безопасным методом прокладки провода будет открытый способ, когда изделие располагается на виду и его можно случайно повредить. Для крепления применяются зажимы из диэлектрического состава. Для открытого типа также необходимо использовать трубу или гофру для безопасности.

Прокладка кабеля в почве

Данный провод АВВГ не используется для прокладки в земле, потому что на нем нет дополнительной защиты от нагрузок, воздействия воды и других опасных веществ, оказывающих пагубное воздействие.

Завод кабельной продукции

Внимание! Чтобы обезопасить провод, проложенный в грунте, необходимо применять асбестовые трубы. Поэтому цена прокладки значительно увеличится, но будет безопасной

Расшифровка маркировки кабеля, провода

Возьмем как пример очень распространенный кабель: ВВГнг (ож)-0,66 кВ 3х1,5 и разберем его маркировку.

Данный кабель имеет 3 медных жилы, на 1,5 кв.мм. каждая.

Буква В — винил оболочка из поливинилхлоридного (ПВХ)пластика, обозначение (нг) не распространяющий горение при групповой прокладке материал.

Количество жил у большинства групп кабелей от 1 до 5.

У контрольных, к примеру, от 4 до 37.

Каждая жила имеет сечение.

У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В.

Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение — одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп), многожильное (мн). Индекс (А) в маркировке кабеля ВВГнг(А) обозначает соответствие категории А по нераспространению горения при групповой прокладке, кабели категории (А) считаются самыми безопастными по нераспространению горения.

Так же буквы (мс,мк) обозначение по ГОСТ Р 53769-2010:

О — однопроволочные

М — многопроволочные

К — круглые

С — секторные или сегментные

FR — от английского fire resistant что значит «огнестойкий»

Г — гибкий или небронированный. В — винил. Оболочка из поливинилхлоридного (ПВХ) пластиката. В — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката. А — алюминий. Алюминиевая токопроводящая жила.

Ф — фторопласт.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила — алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

АВВГ-П. Плоский, изолированные жилы уложены параллельно в одной плоскости.
АВВГз. С заполнением, заполнение из резиновой смеси.
АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» ( пониженное дымовыделение), ПВХ пониженной пожароопасности.

Расшифруем АВБбШв: Б — броня из стальных лент Ш— шланг защитный из ПВХ пластиката. в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

Расшифруем АСБ2лГ, АСКл, ЦСБ: С — свинцовая оболочка. 2л — две лавсановые ленты Г — голый. Защитный покров из двух стальных оцинкованных лент. К — защитный покров из круглых стальных оцинкованных проволок. Ц — изоляция бумажная, пропитанная нестекаемым составом.

Расшифруем АКВВГЭ: К — контрольный Э — экран общий из алюминиевой фольги поверх скрученных жил

Расшифруем АПвБбШп: П — изоляция из силанольносшитого полиэтилена. п — наружная оболочка из полиэтилена.

Расшифруем АПвПу2г: у — усиленная оболочка из полиэтилена 2г — «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана. КГ — кабель гибкий.

Расшифровка маркировки проводов.

Провода как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода: Р — резиновая изоляция, В — ПВХ (поливинилхлоридная) изоляция П — изоляция из полиэтилена

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом: СИП — самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена. СИП-1 — с неизолированной нейтралью СИП-2 — с изолированной нейтралью СИП-4 — с равными по сечению изолированными жилами. — неизолированный провод, скрученный из алюминиевых проволок — неизолированный провод, состоящий из стального сердечника и алюминиевых проволок

Пошаговая инструкция по проверке целостности жил и изоляции

После транспортировки кабеля и при принятии его с длительного хранения, необходимо провести проверку. Для этого необходимо воспользоваться прибором тестером (мультиметром) с функцией «прозвонка». Проверка производится в следующем порядке:

Подключив провода прибора к соответствующим гнездам «com» — черный, VΩ – красный, тестер приводится в рабочее состояние
Переключатель переводится в положение «прозвонка»
Замыканием щупов между собой проводится проверка его исправности: должен прозвучать сигнал
Далее производится проверка жил кабеля: звонок зуммера сигнализирует о наличии цепи.

Проверка кабеля на целостность жил и изоляции с помощью тестера

Последним этапом проверки является проверка изоляции между проводниками. Щупами касаются жил с разным цветом оболочки. У исправного изделия соседние жилы не «прозваниваются».

Доступные методы контроля качества

Существует несколько способов предварительного контроля и учета качества выпускаемых кабелей при невыполнении требований ГОСТа или до его поверки. Полная поверка может быть проведена лишь в соответствующей лаборатории, соблюдая требования нормативно-технической документации.

Внешний осмотр (первичный)

Начальный контроль должен выявить численное соответствие жил, проволок и цветной маркировки. Должна быть проверена целостность изоляционного материала. Полное отсутствие механических дефектов. При обнаружении дефекта или несоответствий производитель или поставщик должен быть уведомлен. Гарантийный срок продукции составляет в среднем 5 лет и начинает отсчет от момента его эксплуатации.

Измерение конструкционных размеров

Проверка диаметра жилы, их числа, толщина изоляции проходит при помощи специального инструмента. При помощи указанного заводом-изготовителем оборудования омметра, мультиметра проверяется сечение токоведущих жил.

Силовые кабели АВВГ с алюминиевыми жилами отличаются низкой стоимостью и хорошим качеством и закрепили себя на электротехническом рынке, как лучшее токопроводящее оборудование. Срок службы составит не менее 30 лет при соблюдении требований эксплуатации.

Кабель АВВГ: технические характеристики

Силовой кабель АВВГ необходимо эксплуатировать при t° от -50 до +50 °C в рабочем состоянии, при φ (относительная влажность воздуха) не более 98 % (при температуре не выше +35 °С).

Максимальная температура жилы при нагреве: +70 °C в рабочем режиме, +80 °C при перегрузке и в аварийном режиме.

Максимальная длительность эксплуатации при экстремальных температурах — не более восьми часов в сутки и тысячи часов за весь период эксплуатации.

При коротком замыкании и температурах не выше +160 °C жилы способны выдержать до 4 секунд.

В аварийном режиме время работы АВВГ-кабеля – максимум 8 часов, за весь период эксплуатации — 1000 часов.

При правильной эксплуатации кабель способен успешно выполнять свои функции в срок до 30 лет.

Цены на кабель АВВГ можно посмотреть перейдя по ссылке

Расшифровка АВВГ — Винил Гибкий, то есть алюминиевый силовой гибкий кабель с виниловой оболочкой и изоляцией.

Расшифровка АВВГнг — Винил Гибкий негорючий кабель.

Расшифровка АВВГнг-LS — Винил Гибкий негорючий кабель с пониженым дымо- и газовыделением.

Описание

Cиловой кабель АВВГ и его модификации (АВВГнг, АВВГнг-LS и др.) применяются для передачи и распределения электроэнергии при стационарном подключении к сетям на напряжение до 1 000 В частотой 50 Гц. Прокладывается в сухих и влажных производственных помещениях, на кабельных эстакадах, а так же на открытом воздухе. Не рекомендуется использовать силовой кабель АВВГ для прокладки в земле (траншеях). Прокладка в грунте возможна по трубам (ПВХ, ПНД, асбоцементным), которые исключают контакт с грунтовыми водами.

Силовой кабель АВВГ не распространяет горение при одиночной прокладке.

Силовой Кабель АВВГ нг не распространяет горение при прокладке в пучках.

Силовой кабель АВВГнг – LS не распространяет горение при прокладке в пучках и может применяться в системах атомных станций классов 2, 3 и 4.

Конструкция кабеля АВВГ

Токопроводящая жила – медная, по форме – круглая или секторная. Производятся одно-проволочные и много-проволочные, 1 или 2 класса. Изолированные жилы многожильных кабелей скручены.

Изоляция из ПВХ поливинилхлоридного пластиката.

Многожильные силовые кабели данного вида имеют отличительную расцветку жил:

— Нулевая жила – голубого цвета,

— Жила заземления – жёлто-зеленого цвета.

Допускается полосовая расцветка остальных жил. Возможно изготовление нулевой и заземляющей жил меньшего сечения. Силовой кабель АВВГ нг-LS имеет изоляцию из ПВХ пониженной пожароопасности.

В кабелях марки АВВГнг – ПВХ пластикат пониженной горючести. Силовой кабель АВВГнг-LS имеет еще одну внутреннюю оболочку из ПВХ пластиката пониженной горючести, заполняющую промежутки между жилами.

Технические характеристики кабеля АВВГ

Кабель ВВГ используется в стационарном рабочем состоянии при температуре окружающей среды от — 50° С до + 50° С, при относительной влажности воздуха до 98% ( при температуре + 35° С). Длительно допустимая рабочая температура нагрева жил — не более + 70° С. Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) — не более 160° С. Радиус изгиба кабеля — 7,5 мм

Испытательное напряжение — 3 500 В.

Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию

Срок службы: 30 лет

Назначение

Кабель силовой АВВГ в основном служит для распределения и передачи электроэнергии на разных стационарных установках в переменное номинальное напряжение 0,3/0,5 кВ или 0,6/1 кВ. При этом частота подачи электрического тока — 0 Гц и более.

Данное устройство используют в системе электроснабжения. АВВГ-кабель служит проводником между потребителем и источником тока. Прокладывают его под землей, а при необходимости и в кабельных каналах или под открытым небом.

Используют для прокладки во влажных и сухих производственных помещениях, в блоках, на кабельных эстакадах, трассе, туннелях, шахте, для подключения бытовой аппаратуры и лабораторной. Также кабель используют для прокладки вертикальных и горизонтальных электрических магистралей, прокладки в местах с разной степенью коррозии и взрывоопасности (класс 1б, 1г и II), а также на открытом воздухе. АВВГ-кабель предназначен для одиночной прокладки.

Небронированный кабель может использоваться в местах, не подверженных механической вибрации.

Силовые кабели при одиночной прокладке горение не распространяют.

Кабель, имеющий индекс «НГ» и «НГ-LS», при эксплуатации в пучках не распространяет горение.

Может быть плоской формы и обозначаться в маркировке буквой «П». Кабели в тропическом исполнении обозначены буквой «Т», указывающей на устойчивость к воздействию плесени и грибов.

Монтаж кабеля АВВГ

Монтаж кабелей АВВГ возможен двумя способами: открытый и закрытый. Первый способ предусматривает прокладку на местности, где снижен или отсутствует риск возгорания. Силовой кабель не предусматривает защитную оболочку от механических повреждений, в связи с чем, производители рекомендуют использовать специальные трубы электротехнического назначения или рукав из металла. Монтаж и прокладка должны проводиться по требованиям ПУЭ и СНиП. Температура окружающей среды во время прокладки не должна быть ниже -15?С. Тросы, специальные коробы и другие изделия позволяют проводить укладку кабелей по воздуху и с помощью тросов для соединения зданий и сооружений, но необходим учет массы проводников, выпадение осадков и перепадов температур. Климатическое исполнение и тип помещения позволяют эксплуатацию при повышенном уровне влажности.

Закрытый способ представляет более безопасный способ. Не нарушает архитектуру местности. В бетонных и других твердых негорючих поверхностях выполняется штробление, куда укладывается кабель, затем его покрывают. Если есть вероятность возгорания поверхности, то нужно предусмотреть дополнительную защиту такую, как короб, металлический рукав и т.д. Не рекомендуют использовать ПВХ-материалы. При таких условиях возгорания желательнее использовать кабель с индексом «нг» или «п».

Монтаж данного типа проводника не следует проводить в земле. Т.к. у кабельных проводников нет требуемой защитной конструкции от механического повреждения.

Актуальные вопросы по теме

Вопрос №1. Можно ли использовать АВВГ для проводки освещения садовых дорожек?

Можно, но необходимо исключить возможность его повреждения садовым инвентарем.

Вопрос №2. Если при выборе кабеля расчетное значение силы тока составило промежуточное значение, обязательно ли отдать предпочтение изделию с большим сечением жил?

Обязательно, потому что тем самым можно создать резерв на будущее возможное увеличение нагрузки.

Вопрос №3. Разрешается ли проводка кабеля АВВГ по чердачному помещению, где в летний период температура воздуха достигает высоких показателей?

Да, разрешается. Как бы ни прогревался воздух на чердаке, он не превысит допустимой для эксплуатации кабеля температуры.

В заключение хочется отметить, что кабель АВВГ является качественным, надежным изделием, которое благодаря простоте конструкции и ценовой доступности получило широкое распространение в самых разных отраслях промышленности, сельского хозяйства и в быту.

Выбор кабеля АВВГ

Фабричный контроль можно дополнить собственными испытаниями

Подобные предосторожности помогут исключить проблемы при прокладке скрытых трасс. Поиск и устранение неисправностей в таких сооружениях дороже, по сравнению с проверочными мероприятиями

Впрочем, приведенные ниже инструкции пригодятся и для испытаний в процессе эксплуатации.

Проверка целостности жил и изоляции

Для выполнения следующего алгоритма понадобится обычный мультитестер:

в режиме «прозвонка» подсоединяют проводники с одинаковой цветовой маркировкой к щупам прибора;
звуковой (световой) сигнал сообщает о целостности цепи прохождения тока;
аналогичным образом последовательно проверяют другие жилы;
при проверке разных проводников сигнализация не срабатывает, подтверждая наличие хорошей электрической изоляции.

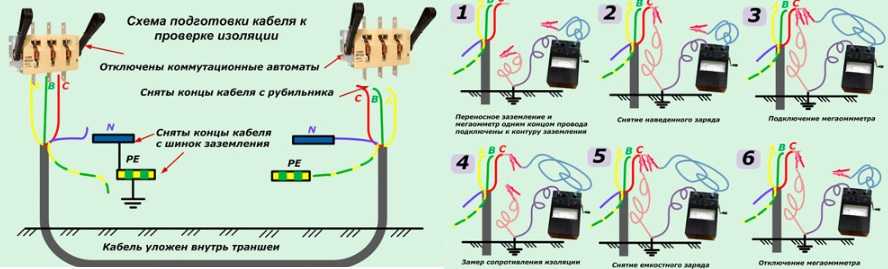

Испытание кабелей АВВГ переменным напряжением

Рассмотрим сложный вариант, который используют для уточнения действительных параметров функционирующей трассы. Для повышения точности необходимо имитировать работу питающей сети под нагрузкой. Воспроизвести соответствующие условия с помощью обычного мультитестера не получится. Понадобится специализированный прибор – мегаомметр.

Подготовка и последовательность проверочных операций

Как правильно выбрать провод

В настоящее время существует очень много предприятий. Поэтому легко нарваться на подделку. Первым делом нужно проводить визуальный осмотр на наличие механических повреждений.

Также перед покупкой необходимо попросить сертификат соответствия. В нем должен быть прописан сам завод, длина кабеля и дата его производства, печать о прохождении испытаний. Правильная кабельная продукция изготавливается по ГОСТам.

Правильное хранение изделия

При проверке сертификата необходимо обратить внимание на название предприятия-изготовителя, которое должно быть написано полностью, а также дату срока годности документа. Желательно выбирать качественные фабрики, которые на рынке более 10 лет

Поэтому перед покупкой можно почитать отзывы о лучших продавцах кабельной продукции

Желательно выбирать качественные фабрики, которые на рынке более 10 лет. Поэтому перед покупкой можно почитать отзывы о лучших продавцах кабельной продукции.

При покупке выбирается площадь сечения жил. Этот показатель зависит от того, какая нагрузка в помещении или доме. Поэтому желательно обратиться за помощью к профессионалу, который поможет с выбором.

Необходимо также обращать внимание на способ хранения изделия. Складское помещение должно быть сухое, с невысокой влажностью

Упаковка должна быть целая, без признаков вскрытия, иначе это может уменьшить срок эксплуатации провода.

Сфера применения АВВГ

Для бытовых целей в основном берут кабели с небольшим сечением жил 2,5-6 мм². Из-за двойного изоляционного слоя, он может использоваться при наземной прокладке без помещения в гофру. Но многие электрики рекомендуют не пренебрегать этим правилом.

Внимание! Для подземной прокладки желательно использовать кабель-каналы. Оболочка из ПВХ материалов устойчива к солнечным лучам, поэтому кабель можно прокладывать по воздуху, при этом не забывая пользоваться опорами от провисания

Оболочка из ПВХ материалов устойчива к солнечным лучам, поэтому кабель можно прокладывать по воздуху, при этом не забывая пользоваться опорами от провисания.

Также кабель отлично подойдет для прокладки в подвалах и туннелях, потому что устойчив к влажности и грибковым образованиям. В последние годы выпускаются изделия с защитой от грызунов.

Применять кабель АВВГ при обустройстве электрической проводки в банях, саунах или парилках не рекомендуется, потому что разрешенная температура использования не выше 55 градусов.

Гофра для обеспечения защиты

Во время эксплуатации при высоких (критических температурах) в 130 градусов, рекомендуется выполнять аварийное отключение. Иначе возрастает риск возникновения пожаров и короткого замыкания.

Девиации марки

Для усиления конструкции под слоем внешней изоляции расположена тканая лента, намотанная на жилы. Обычно их четыре (три фазы и ноль), и они многопроволочные для повышенной требовательности к гибкости. Если это не требуется, жила делается цельной. В общем, для этой марки число жил насчитывает от 1 и до 5. Между цельными и многопроволочными жилами одинакового сечения есть существенная разница в минимальном радиусе изгиба. Она соответственно равна 10 и 7,5 наружных диаметров кабеля.

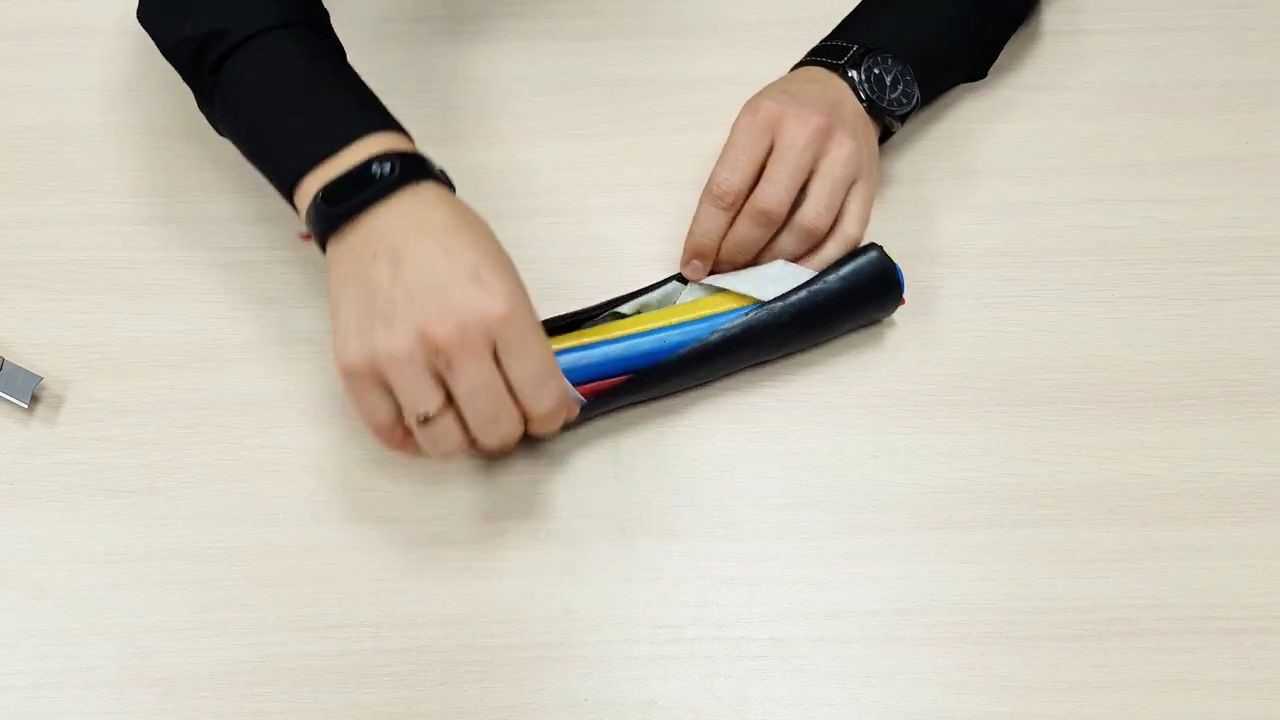

Разрезанный отрезок АВВГ

Многие производители кабеля наносят маркировку непосредственно на поверхность общей изоляции с определенными промежутками по всей длине отрезка. Он наматывается на катушку или поставляется бухтой. Популярность этой марки стимулирует практически все профильные заводы к выпуску АВВГ. В ассортименте их продукции может быть примерно сто разных его модификаций. Они отличаются сечением и количеством жил. Гарантийный срок — не менее пяти лет с даты инсталляции кабеля.

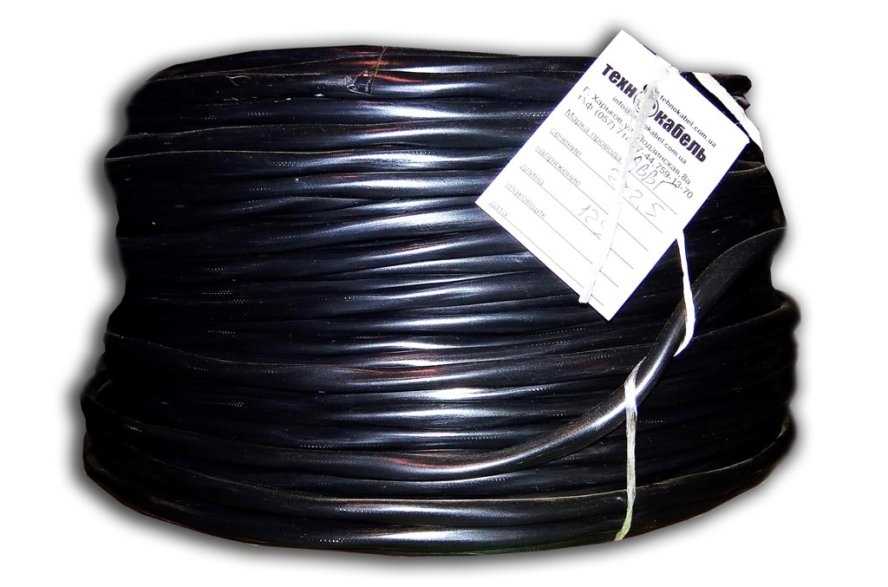

АВВГ на складе
Маркировка

Некоторые производители кабеля АВВГ выпускают специальные его марки. Они принципиально отличаются от стандартной конструкции и условий эксплуатации. Пример таковых показан ниже:

Специальный АВВГ: жилы из меди, наличие экрана
Специальный АВВГ: напряжение до 6 кВ, срок службы до 50 лет, медные жилы
Специальный АВВГ: комбинированные жилы
Специальный АВВГ: 5 жил из меди, наличие экрана

Очевидно, что некоторые производители не придерживаются одинаковых цветовых стандартов для изоляции и конструкции АВВГ. По этой причине кабель разных производителей с равным числом и сечением жил может выглядеть по-разному.

Электрокабель АВВГнг-LS

С целью повышения уровня безопасности рекомендуется применять особую кабельную продукцию. Специальными добавками на стадии производства повышают устойчивость полимеров к высокотемпературным воздействиям. Особыми компонентами блокируют выделение дыма в процессе горения. Это улучшает видимость в аварийных ситуациях, предотвращает отравление ядовитыми газами.

Соответствующие улучшения обозначают следующим образом:

АВВГнг – «не горючий», оболочка не распространяет опасное горение при прокладке групповой трассы;
кабель АВВГнг c дополнением LS выделяет минимальное количество токсинов и дыма;
комбинация из латинских букв FR означает повышенную стойкость к открытому пламени (от 180 мин. и более по действующим стандартам);
разрешенный радиус изгиба – 160 мм (не меньше 10 внешних диаметров);
рекомендованная температура при выполнении монтажных операций – от -15°C и выше;
вес одного метра продукции – 387 г.;
нормальные температурные условия в процессе эксплуатации – от-50°C до +50°C.

Особенности эксплуатации

Провода серии АВВГ обладают большой популярностью и широко используются для прокладки кабельных трасс энергосетей, линий от распределительных подстанций, а также организации электрической проводки на промышленных объектах и в жилых зданиях.

При организации кабельных трасс

Если трасса электроснабжения прокладывается в земле, то вместо обычного провода используется кабель ААВГз, который заполняется ПВХ пластикатом. Это позволяет уплотнить токоведущие жилы и заполнить свободное пространство между ними, что позволяет увеличить механическую прочность изделия.

Перед прокладкой изделия выкапывают траншею глубиной от 150 до 200 мм, после чего насыпают на неё двухмилимитровый слой песка, организуя своеобразную подушку, а затем укладывают кабель и засыпают остатками песка. Если линия организуется в местах с высокой нагрузкой на грунт, например, на дорогах кабель перед укладкой размещают в металлических трубах.

При создании бытовой проводки

В основном для организации бытовой проводки используются провода с жилами, чьи сечения варьируются от 2,5 до 6 мм². Такие изделия обладают двойным защитным слоем (внешней оболочки и изоляции), поэтому для создания открытой проводки, в частных домах и квартирах, можно обойтись без использования кабельных каналов. В случае организации скрытой проводки кабель размещается в гофре.

ПВХ пластикат обладает высокой устойчивостью к ультрафиолетовому излучению, поэтому его можно использовать при подключении надворных построек, когда создаётся уличная проводка. Он подойдёт также для организации проводки в подвалах и погребах с высокой влажностью.

Производители кабелей АВВГ

В современное время существует много производителей кабельной продукции. Чтобы не попасть на подделку, рекомендуется отдать предпочтение более старым предприятиям с хорошими отзывами. Ниже представлен список лидирующих фабрик.

ООО «ГК «Севкабель»

Это один из первых кабельных заводов в России. Завод был основан еще в 1879 году немецким ученым. Предприятие выпускает более 25000 тысяч видов кабелей. Фабрика имеет безупречную репутацию.

ООО «КЗ «Эксперт-Кабель»

Фабрика основана относительно недавно, весной 2014 года. Одна из молодых, но хорошо зарекомендованных на Российском рынке.

Как выглядят жилы

Ассортимент пока не такой большой, но обладает высоким качеством. Кабели изготавливают по новейшим технологиям. Также осуществляют доставку в любой уголок мира.

ООО «Камский Кабель»

Большой завод, который расположился в Перми. В наличии есть более 50000 макроразмеров различных проводов. У завода имеется свой испытательный центр, поэтому вся продукция высокого качества. В наличии всегда есть весь ассортимент, представленный на сайте. Фабрике принадлежит 14% от всей кабельной продукции по стране.

ООО «Сарансккабель»

Одна из старинных фабрик, начавшая свою деятельность еще в 50х годах прошлого века. На сегодняшний день выпускает огромный ассортимент силовых кабелей, с разными видами изоляций (гибкие, жесткие и так далее). Работают по всей России, доставляют товар в любую точку. Изготавливают продукцию на заказ в короткие сроки.

Этикетка с маркировкой
