Монтаж кабеля в земле

Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?Ошибка №2Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.Ошибка №3С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм. Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху. В особенности при внешних воздействиях — проезд авто по трассе КЛ, поставили сверху что-то тяжелое и т.п. Ошибка №4Если ваш ввод в дом проходит от опоры через дорогу, то здесь закапывать кабель нужно на еще большую глубину – 1000мм.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только приэтом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

• вводного кабеля
• кабеля на видеодомофон
• уличного освещения
• питание автоматики откатных ворот

Ввод питающего кабеля в дом из траншеи по фасадной стене дома

Ввести питающий кабель из траншеи в дом можно по фасаду дома. Если дом деревянный, то вводить питающий кабель нужно обязательно в трубе. Начинаться труба должна за 60 см от уровня отмастки к дому или за 1000-1500 мм от фасада дома. Заканчиваться труба с питающим кабелем должна в доме, при этом придется проходить два поворота в 90°.

1. Кабель электропитания;
2. Засыпка из песка;
3. Защитный слой из кирпича;
4. Труба металлическая,толстостенная;
5. Муфты соеденительные;
6. Муфты уплотнительные для уплотнения кабеля в трубе;
7. Устройство распределительное в доме.

Уклон трубы от дома должен быть 0,5°.

В земле на границе трубы кабель нужно уплотнить джутовой веревкой пропитанной мятой водонепроницаемой глиной. В доме выход кабеля из трубы нужно уплотнить стандартной уплотнительной муфтой.

При проходе трубы с питающим кабелем через стену, трубу нужно изолировать от стены негорючим материалом. Прекрасно подойдет асбестовая нить. Любителям экологии подойдет раствор алебастры или цементного раствора.

Важно! Раствор должен полностью изолировать трубу от стены, без пустот и пропусков. Если вводное устройство планируется установить на стене дома со стороны улицы, то труба должна входить во вводное устройство

Ее ввод должен быть уплотнен или проварен сваркой, чтобы не нарушать степень защиты вводного устройства для улиц (IP 55)

Если вводное устройство планируется установить на стене дома со стороны улицы, то труба должна входить во вводное устройство. Ее ввод должен быть уплотнен или проварен сваркой, чтобы не нарушать степень защиты вводного устройства для улиц (IP 55).

При использовании в качестве питающего кабеля бронированного кабеля ВБбШв или его модификаций, трубу можно заменить металлическим коробом.

Начинаться короб должен от уровня земли. В земле кабель защищается кирпичом до поверхности земли. Сам кабель, должен быть окружен песчаной подушкой.

Примечание: На двух фотографиях (в цвете) вы видите бетонную подложку под изгиб трубы. Ни в одном нормативном документе о такой бетонной подложке я ничего не нашел, но назначение ее понятно. Она защищает пространства под питающем кабелем при его повороте от размывания грунта. Но труба с кабелем должна закрепляться на стене дома и имеет жесткую конструкцию. Так что проседание трубы, при правильном монтаже вам не грозит. И бетонирование под поворотом трубы «дело вкуса».

На этом, о вводе кабеля из траншеи в дом, все! Относитесь к электрике с почтением!

Другие статьи раздела: Электропроводка дома

• 26 Правил электроснабжения и электропроводки деревянного дома. часть1, правила 1-7
• 26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13
• 26 Правил электроснабжения и электропроводки деревянного дома. часть3, правила14-26
• Анкерные зажимы и кронштейны
• Арматура для СИП 2
• Ввод кабеля из траншеи в дом

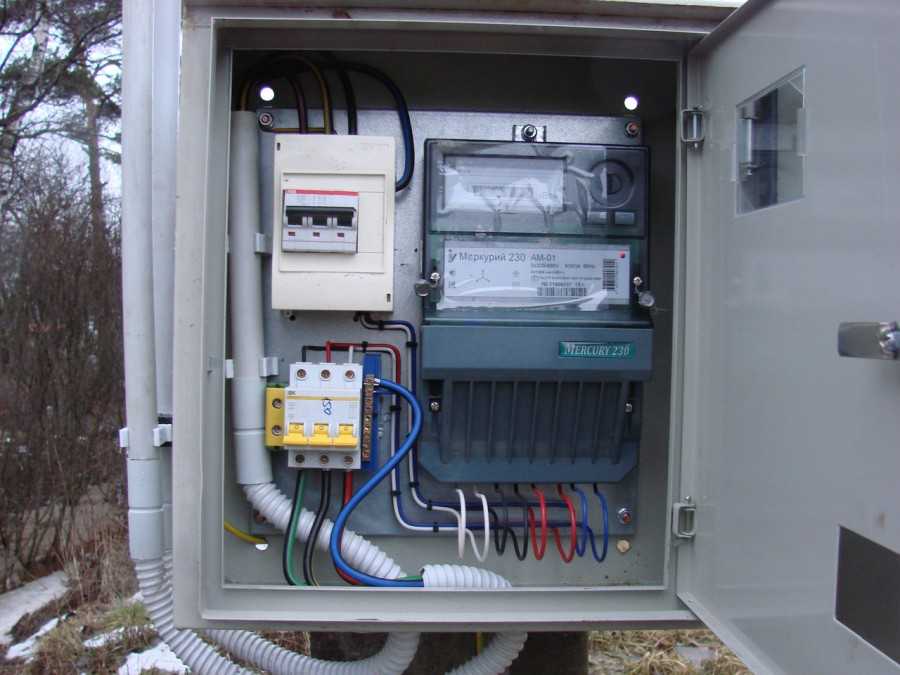

• Вводное устройство. ВУ в частный дом
• ВРУ. Вводно-распределительное устройство дома
• ГЗШ. Главная Заземляющая Шина
• Глубинный заземлитель

Ввод кабеля в здание через фундамент

Главы 2.4, 2.5 приведены в редакции седьмого издания (2003 г.)

Воздушный и кабельный ввод электроэнергии в дом

Воздушный и кабельный ввод электроэнергии в дом

Ввод электроэнергии в любое здание может осуществляться двумя способами:воздушным и кабельным, который также называют подземным. И тот, и другой способимеют свои плюсы и минусы.

Выбор одного из двух вариантов зависит, преждевсего, от вида распределительной сети, а также от предпочтений хозяина дома.

Рассмотрим,чем отличаются эти методы, и какой из них предпочтителен в той или инойситуации.

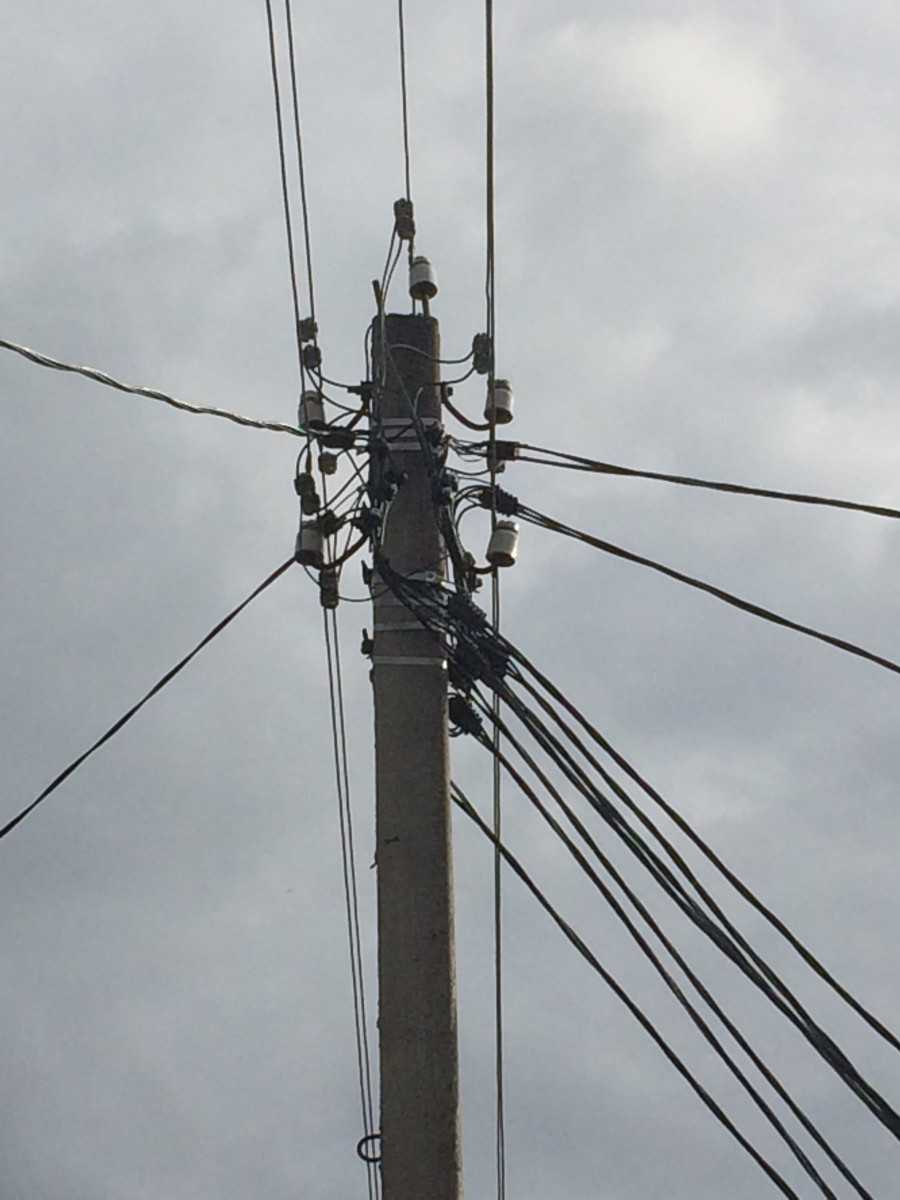

Воздушный ввод: особенности

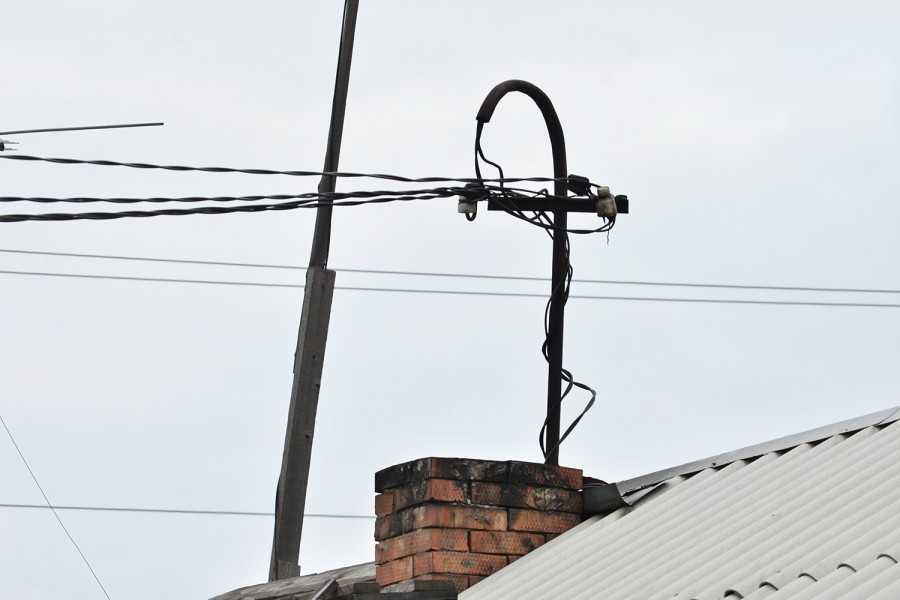

Воздушный ввод электроэнергии подразумевает протяжку кабеля по воздухуот ближайшей опоры сети электроснабжения.

Согласно правилам, расстояние отточки ввода до столба не должно быть больше 20 метров. В противном случаетребуется установка дополнительной опоры.

Для подключения (или, как говорят электрики, «спуска») используетсяпровод ВВГнг или СИП. Главноеразличие между этими двумя видами кабелей заключается в разном материале жил.СИП – это алюминиевые жилы, а ВВГнг – медные.

Правила монтажа кабелей: видео

Существуют правила монтажа кабелей. Кабель, проведенный между опорами, крепят за оболочку, если кабель имеет трос под оболочкой, или с помощью специальных подвесов за трос, не входящий в конструкцию кабеля. Чаще выбирают второй вариант: он препятствует провисанию кабеля и его преждевременному разрушению.

Использование подвесов для крепления кабеля на фото.

Крепление кабеля к опорам сопряжено с повышенной опасностью. В связи с этим электромонтажные работы выполняются только подрядной организацией, имеющей соответствующую лицензию.

Посмотрите монтаж кабеля на видео:

Подготовка к работам по созданию разводки

Административно-правовое регулирование

Перед началом работ необходимо разобраться с административно-правовыми вопросами. Требуется подготовить проект обустройства проводки и согласовать его в местном Энергосбыте или управляющей компании. Проект предоставляется вместе с предпроектной разработкой.

Важно! За неправильный ввод электричества в дом предусмотрен штраф, налагаемый на собственника недвижимости. Кроме того, разводку придется переделать за свой счет

Проектом энергоснабжения называют техническую документацию, где, кроме схемы электропроводки, содержатся информация о планах разводки кабелей, размещении осветительных приборов и электрооборудования, характеристики применяемых материалов. В технических условиях имеется требование соблюдать правила ввода электричества в деревянный дом, а также согласовать проект во всех перечисленных в документе инстанциях.

Выбор кабеля

Чтобы подготовить проект, необходимо заранее определиться с сечением вводного провода, которое напрямую зависит от нагрузки. Сначала надо высчитать суммарную мощность всех установленных в дому электроприборов с учетом специальных нагрузок, возникающих при запуске электродвигателей. Полученное числовое значение умножают на коэффициент спроса, чтобы ввод электричества в частный дом соответствовал потребностям домохозяйства.

Чтобы определить ток, нужно разделить суммарную мощность приборов на220 – напряжение сети. Зная ток, несложно выбрать провод с подходящим сечением, если воспользоваться справочными материалами о длительно допустимых токах кабеле.

Как обслуживать ввод

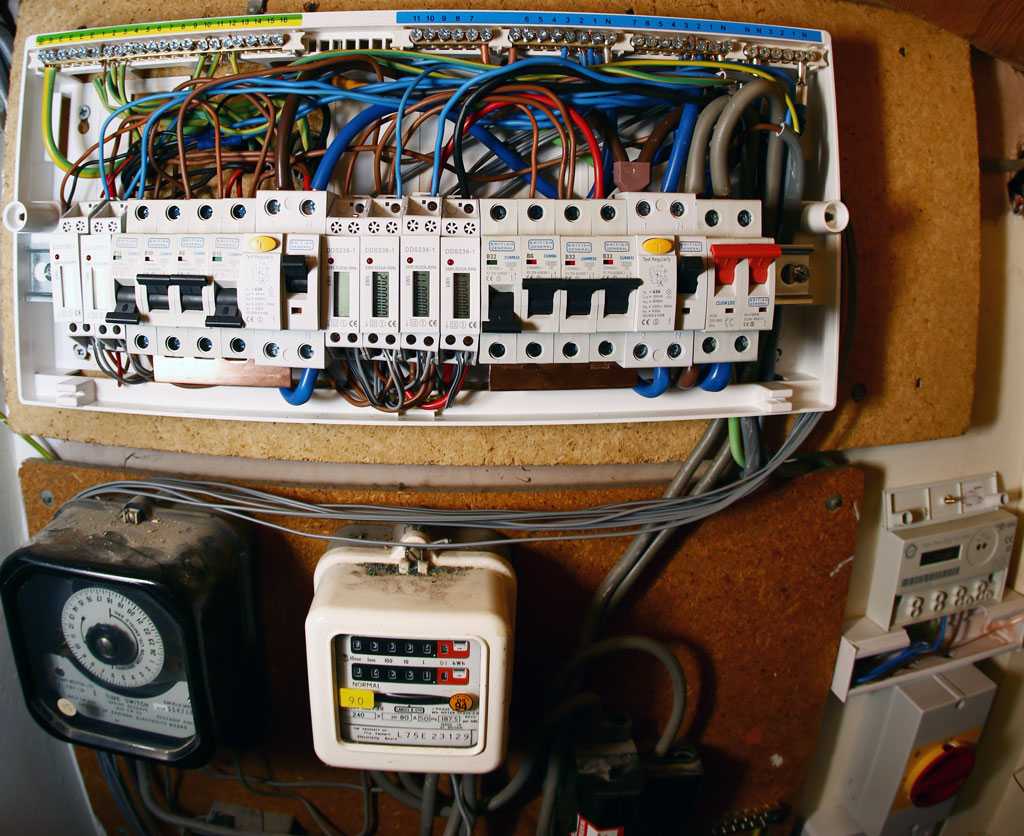

Самое первое, что необходимо сделать после монтажа, – это испытать на сопротивление изоляционного слоя, а также петли ноль-фаза. Если испытания дали удовлетворительный результат, то главный щит и ввод можно допускать к эксплуатации. Через полгода после монтажа обязательно нужно провести обтяжку абсолютно всех винтовых соединений – начните от автоматического выключателя, который устанавливается до счетчика, а закончите зажимами на ВРУ.

Раз в пять лет нужно проводить перетяжку, при обнаружении окислений обязательно производится очистка. Примерно с такой же периодичностью нужно осматривать провода, выявлять повреждения. Ввод может прослужить около 30 лет. Спустя этот срок необходимо провести тщательную экспертизу кабеля. Если имеются оплавления на изоляционном слое, пересыхание, появление в кабеле хруста, то это говорит о том, что проводники плохо справляются с нагрузкой, которая на них воздействует. Поэтому ввод рекомендуется заменить более мощным.

Это приведены примерные сроки проверки. Если вы заметили повреждения на ранних сроках, то рекомендуется проверить состояние всего кабеля, при необходимости осуществить его замену. Лучшим выходом из ситуации окажется расчет и монтаж нового ввода. Причем нужно делать запас по мощности около 25-30%, чтобы провода справлялись с любыми пиковыми нагрузками.

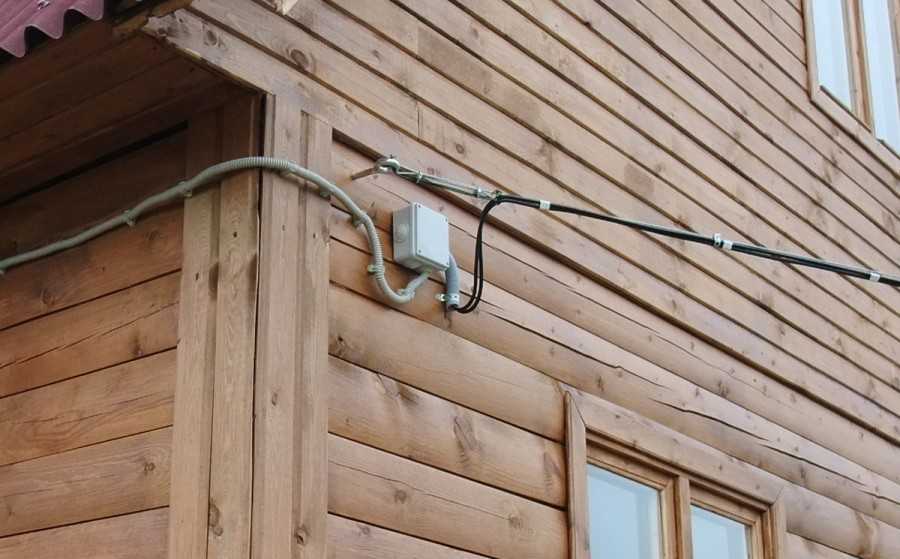

Ввод кабеля через деревянную стену дома или фундамент

Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.

При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.

Как соединить медный и алюминиевый провод

Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП 31-110-2003) и должна быть не меньше:

• 2,8 мм для кабеля сечением жилы 4 кв. мм
• 3,2 мм для кабелей с жилами 6-10 кв. мм.

Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.

Ввод электрического кабеля через деревянную стену дома

Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.

При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента. В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.

Ввод электрического кабеля через фундамент дома

Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.

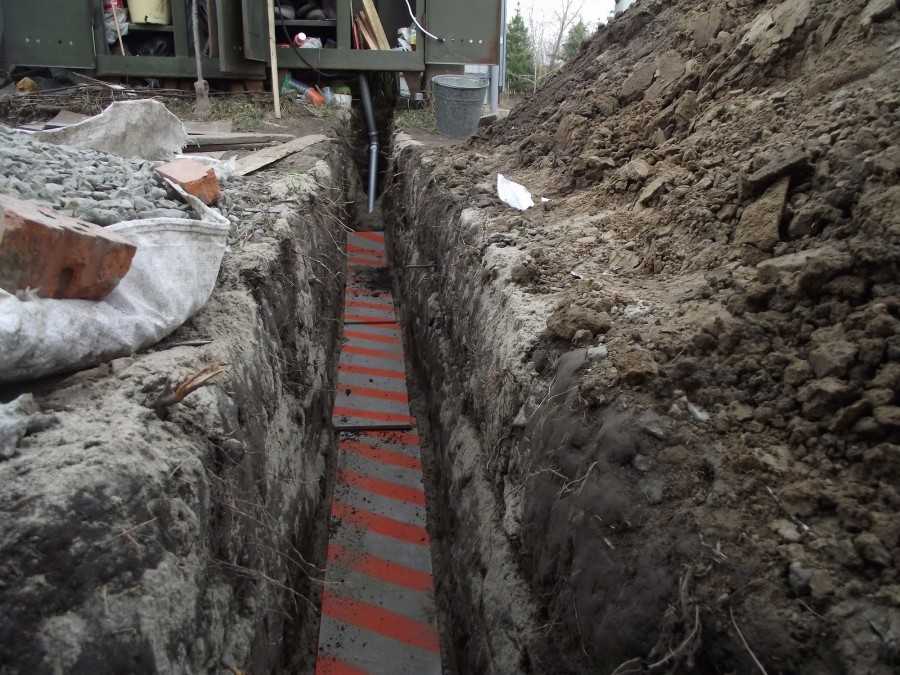

Укладка сигнальной ленты или кирпича

Для защиты от человека с лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту.Ошибка №9Не ошибитесь, она должна быть уложена на расстоянии 250мм от самого КЛ, а не от поверхности земли.

То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до оболочки. При механизированном рытье траншеи, после обнаружения сигнальной ленты разрешается только ручная разработка грунта.

Если у вас нет ленты, в домашних условиях на даче используйте любые подручные материалы.Главное уложить нечто, что будет предупреждать и “кричать” – снизу меня кабель! Не копать!

Еще правилами рекомендуется защищать кабель кирпичом или асбоцементными плитами.Ошибка №10Они должны выступать минимум на 50мм за границу оболочки кабеля в поперечном сечении.

Кстати, то же самое относится и к ленте.

Особенно, если в одной траншее лежит одновременно несколько кабелей.Ошибка №11Нельзя просто так посередине заложить одну узкую ленту.

Она должна выступать за самый крайний кабель в ряду. Не хватает одной, используйте две, три и т.д.

Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции или ТП на многоэтажный дом, завод или другой крупный объект.Ошибка №12При этом силикатный или дырчатый кирпич применять запрещается.

В частном же строительстве при подземном вводе в небольшой коттедж, так усложнять себе жизнь и увеличивать стоимость ремонта укладкой красных кирпичей никто не будет. Поэтому в нашем случае будет достаточно одной ленты.

Ввод электрического провода в постройку

Способы подключения недвижимости к сети

Перед тем как сделать ввод электричества в деревянный дом надо определиться со способом прокладки провода. Есть три варианта:

• подключение с помощью провода по воздуху;

• подключение с помощью кабеля по воздуху;

• подключение с помощью подземного кабеля.

Первые два способа технически друг от друга практически не отличаются, разве что кабель имеет лучшую защитную оболочку. Для того чтобы реализовать ввод электричества в дом со столба, лучше приобрести провод СИП. При прокладке подземных кабелей используется продукция ВБШв, имеющая повышенную степень защиты от механических повреждений.

Подключение жилища к сети с помощью воздушных линий – наиболее простой способ, с точки зрения технической реализации. Однако нависающие кабели портят эстетичный вид прилегающего участка, а если слабо закреплены – могут не выдержать капризов погоды. Подземная проводка лучше защищена от обрыва и обладает отличной пожароустойчивостью, однако стоит дороже, поскольку заключать кабель нужно в бронированную оболочку.

Монтаж навесных проводов

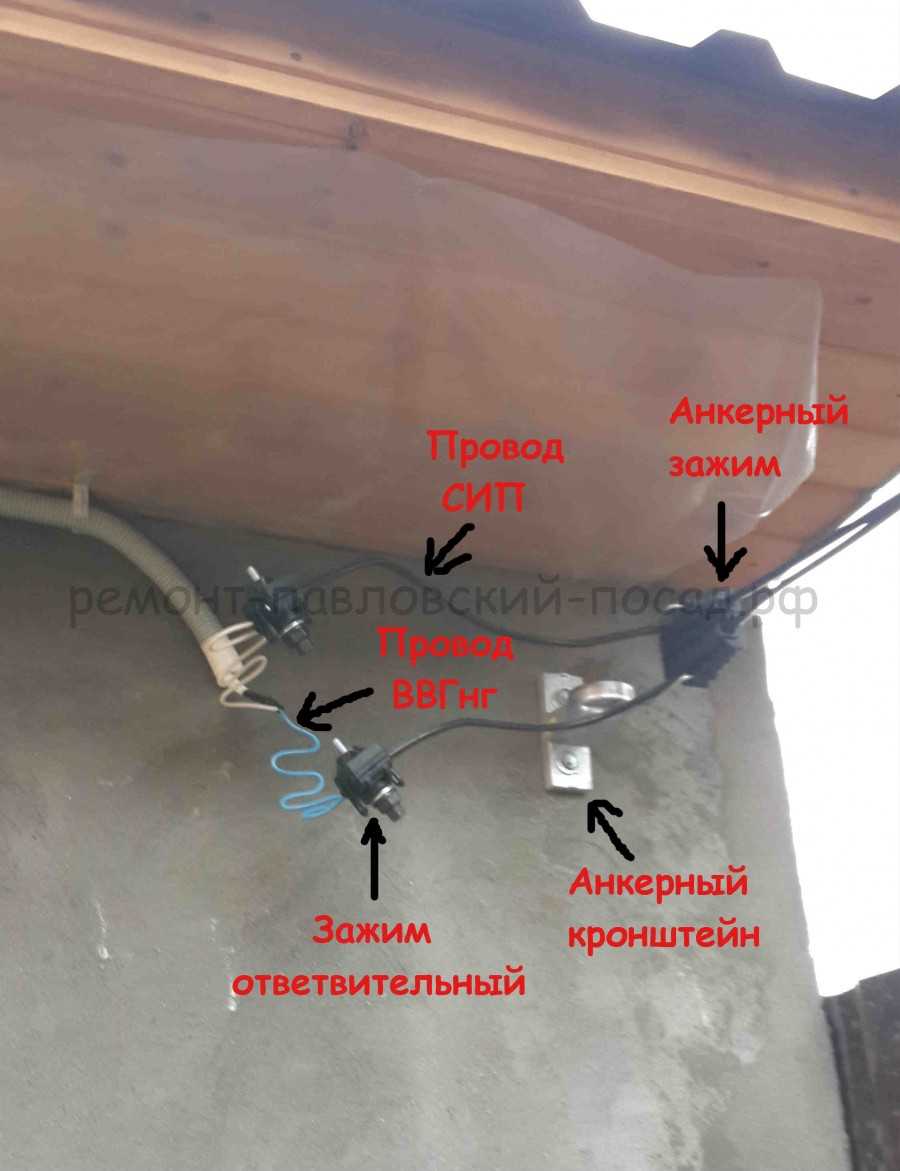

Как правило, ввод электричества в дом проводом СИП предполагает использование кабеля сечением 16 квадратных миллиметров, поскольку меньше не разрешается, а проводка с большим значением сечения разработана для промышленных объектов и в быту не пригодится. Количество жил на проводе зависит от того, сколько предусмотрено фаз: две жилы для однофазной сети и четыре – для трехфазной.

Обустройство ответвления от магистральной линии выполняется с применением прокалывающих зажимов. Число зажимов определяется количеством жил провода. На наружной стене монтаж ввода электричества в дом осуществляется при помощи анкерного зажима с кронштейном. Чтобы кабель не соприкасался с древесиной, его прокладывают в гофротрубе или пластиковом коробе.

Важно! В соответствии с техническими стандартами длина пролета навесного провода не должна превышать 25 метров. Если расстояние между зданием и линий электропередач больше этого значения, то устанавливается дополнительная опора

Прокладывание подземного кабеля

Если запланирован ввод электричества в дом под землей, позаботиться о прокладке кабеля нужно еще на этапе строительства, а именно наметить в фундаменте место его проникновения внутрь здания. При желании проводку можно вывести на стену или на столб, от которого она будет крепиться к стене с использованием анкерного зажима.

Важно! Кабель, висящий между столбом и домом, нужно усилить тросом. В отличие от СИП, он не сможет выдержать свой вес

Трос крепится на рым-болт. Кроме того, ту часть проводки, что выходит из-под земли, необходимо защитить от механических повреждений металлической трубой.

Глубина залегания кабеля под землей составляет 0,7 метра. По всей длине проводка должна иметь ощутимую слабину. В месте прохождения через стену прогиб кабеля должен быть ниже сквозного отверстия, чтобы внутрь здания не проникла влага. Вопрос о том, как сделать ввод электричества в дом по кабелю, выходящему из-под земли и прикрепленному к стене, решается просто: коммутирование проводки осуществляется на рубильник в щите или на вводной автомат.

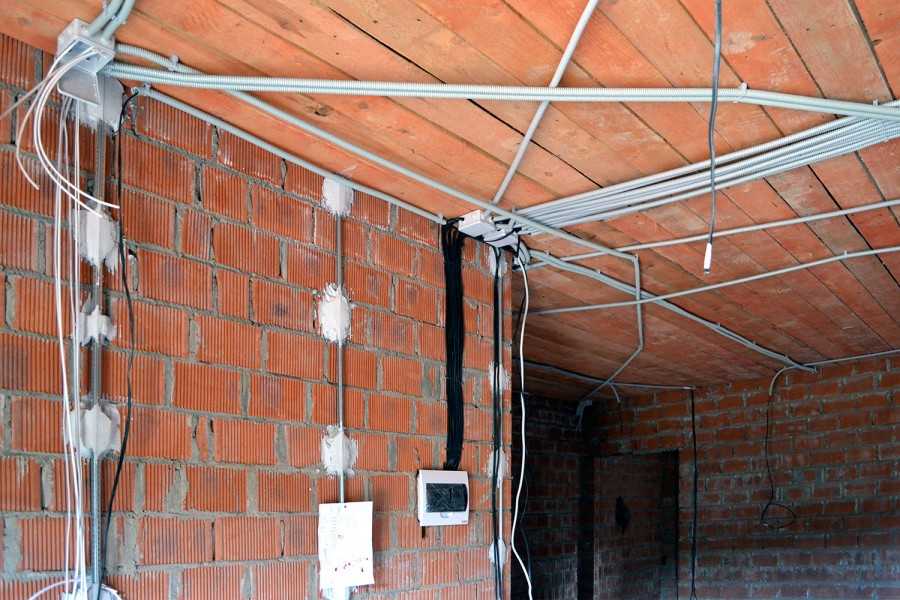

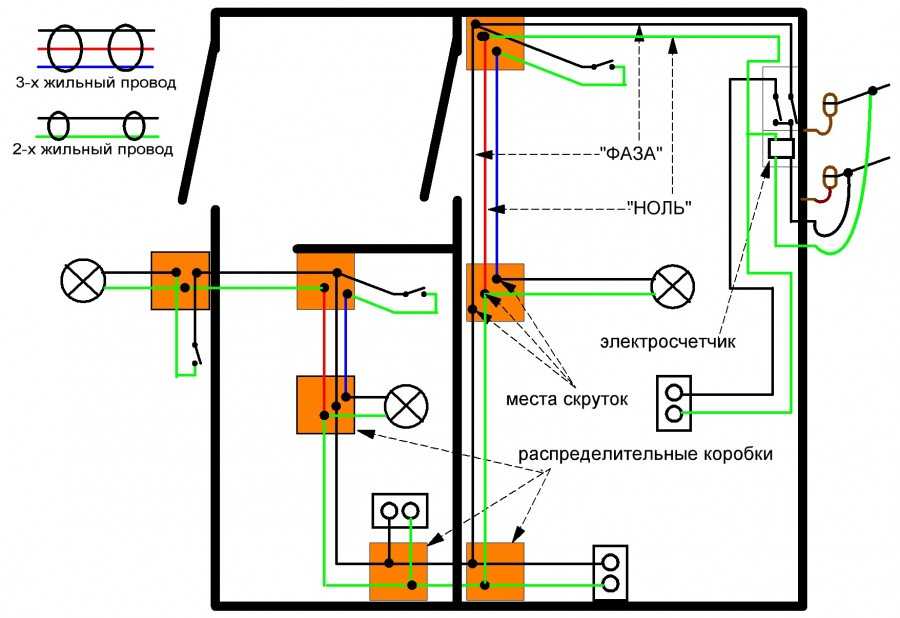

Разводка провода внутри сооружения

В деревянных постройках всегда монтируется проводка открытого типа. Это делается в целях обеспечения пожарной безопасности. Необходимо максимально изолировать и защитить провода от грызунов, случайных механических повреждений, контакта с влагой и древесной пылью. Наилучший способ – использовать для прокладки провода металлические трубы. Желательно, чтобы схема ввода электричества в жилой дом сразу же предусматривала разводку проводов внутри труб, а не пластиковых коробов.

• Счетчик электроэнергии трехтарифный

• Высота выключателя от пола

• Нагревательный кабель для теплого пола

• Кабель-канал: размеры, характеристики

Внутренние работы

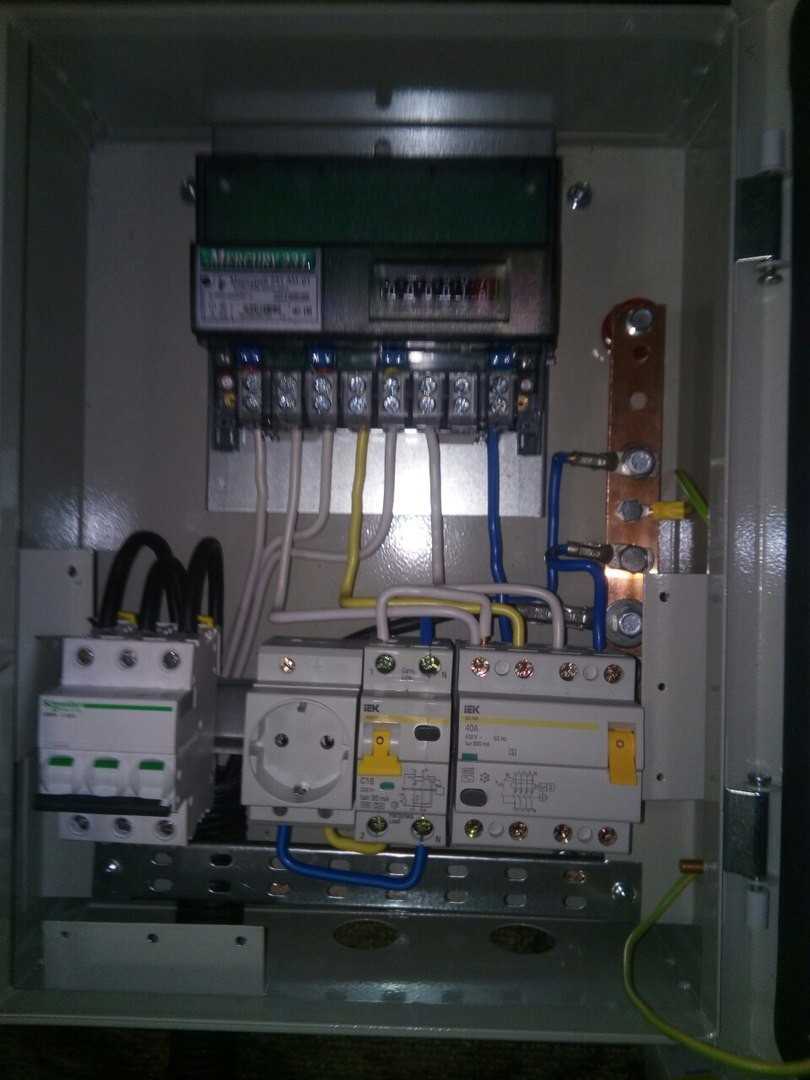

При монтаже внутреннего электроснабжения необходимо сделать временный ввод, чтобы осуществить штробление, сверление и пусконаладочные работы. Поэтому сначала нужно сделать так называемый временный ввод, а только после окончания монтажа всех внутренних соединений можно вскрыть счетчик и выполнить подключение к линии через него. Само собой, после пусконаладки обязательно прибор учета нужно опломбировать.

Кстати, пломбировка является платной, может сопровождаться различными бюрократическими проволочками. Для упрощения рядом с прибором учета ставится распределительная коробка IP55, в которую заводится проводка. Иногда допускается установка распределительного узла непосредственно со счетчиков. В этом случае удобно будет сделать несколько вводов. Например, один — в дом, второй — для уличного освещения, третий — для гаража или летней кухни.

Правила, которые необходимо учитывать при установке

Для подключения частного дома к электросети можно использовать два варианта: под землей, в заранее подготовленной траншее, и по воздуху. Оба варианта прокладки приемлемы, и, соответственно, хозяин может самостоятельно выбрать подходящий для данного случая способ.

Основным преимуществом ввода до счетчика воздушным путем является то, что проводник всегда можно починить, ведь он на видном месте, и к нему всегда есть доступ. Из недостатков можно отметить, что он всегда провисает над участком, и необходимо на доме ставить специальные крепления, которые бы удерживали кабель.

Хотя прокладка кабеля под землей не портит вид территории, и нет необходимости ставить крепления на дом, все же данный способ имеет и минусы. Например, при возникновении проблемы, очень тяжело ее найти, заменить либо устранить, в этом имеет преимущество прокладка воздухом.

Все же при использовании оголенного проводника следует быть внимательным и ознакомится с конкретными инструкциями, которые необходимо в точности соблюдать для нормальной роботы ввода. Кроме того, дополнительно следует купить изоляторы, а также крюки, которые в последствии устанавливаются на фасад дома. О том, какая бывает арматура для монтажа СИП, мы рассказали в отдельной публикации.

Если здание новое, и еще не было подключено к электросети, то необходимо вначале подготовить документы, позволяющие сделать подключение. Для этого нужно обратится к энергоснабжающей организации.

Цена на замену провода от столба к дому зависит от следующих факторов:

• количество, а также тип опор;
• расстояние к дому от столба;
• марка и сечение кабеля.

При замене электрического ввода необходимо использовать качественный материал. Все же монтаж должен осуществлять квалифицированный специалист, ведь данная работа очень ответственна, и влияет на работу всех приборов в помещении. К тому же при замене провода вы будете иметь дело с электросчетчиком, а вмешиваться в его схему подключения запрещается, все равно придется вызывать представителя энергосбыта.

О том, как производится прокладка кабеля от столба к дому, показывается на видео:

Теперь вы знаете, что собой представляет замена провода от столба к дому, за чей счет она выполняется и какой провод предпочтительнее выбрать. Надеемся, предоставленная информация была для вас полезной и интересной!

Похожие материалы:

• Как провести электричество на участок
• Как заменить вводной кабель
• Как заключить договор на электроснабжение
• Как установить электрический столб

Материал для подземного ввода электропитания в деревянный дом

Для устройства подземного ввода электропитания в деревянный дом подойдут следующие электрические кабели:

Кабель бронированный ВБбШв, ВКбШв, ВБбШнг(А), ВБШв. Посмотреть номенклатуру кабелей ВБШв можно тут http://www.optcable.ru/kabel-no-provodnikovaya-produkciya/kabel-silovoj-s-pvh-izolyaciej/vbbshv-4×150/

Бронированный алюминиевый и медный кабели прокладываются в траншее без защиты трубами. Осуществляется прокладка без натяжения, свободно, небольшими волнами, «змейкой», создавая запас 1-2% (СНиП 3.05.06-85, п.3.59).

Кабели ВВГнг и АВВГ

Незащищенные электрические кабели прокладываются в траншее, только в защищенном виде, защита осуществляется специальными электротехническими пластиковыми  трубами или электротехнической гофрой.

Важно! Несмотря на практику использования незащищенных кабелей для ввода электропитания в дом, стоит отметить, что согласно ПУЭ 2.3.37 (изд.7), для прокладки в траншее используются только бронированные кабели

Правила прокладки подземного кабеля

На рынке электропроводки существуют специальные марки бронированных кабелей, которые предназначены для укладки под землей. Их особенность состоит в том, что укладка ведется на песчаную подушку и зачастую без какой-либо дополнительной защиты. Существуют определенные правила к вводу электричества с использованием бронированного кабеля.

В исключительных случаях, когда кабель прокладывается под дорогой, его помещают в специальный канал или трубу. Размещать под землей другие виды кабеля, не предназначенные для такого способа, категорически запрещено.

Кабель закладывается ниже глубины промерзания, дно траншеи при необходимости уплотняется. Укладку следует производить волнообразно, с целью избегания повреждения кабеля при движениях грунта в разных температурных условиях.

После укладки траншея частично засыпается песком, далее размещается предупредительная лента, если в этом есть необходимость, затем все окончательно сравнивается землей.

Относительно ввода в здание нужно иметь в виду следующее: входная труба должна быть в фундаменте или располагаться выше него (продумывается вопрос еще на этапе проектирования дома!).

Вопрос о подключении электроэнергии к дому в индивидуальном порядке решает каждый владелец. Главное при таких работах – соблюдение определенных мер пожарной безопасности.

Правильный ввод электричества является залогом безопасной эксплуатации всего строения. Чтобы этот вид энергии мог обеспечить комфортные условия проживания, рекомендуется доверить все монтажные работы квалифицированным электрикам.

Нюансы применения СИП

Использование СИП является на сегодняшний день самым прогрессивным способом подведения электричества. Однако такой способ создает некоторые сложности, если дом выполнен из дерева. Огнеопасный материал и проведенный по стене провод вместе создают угрозу возгорания.

Существуют противники прокладывания СИП вообще по стене любого дома (из камня или кирпича, обшитого сайдингом или оштукатуренного) без использования дополнительной изоляции, поскольку провод не предназначен для контакта с различными видами строительных конструкций.

Становится понятно, что при использовании такой технологии необходимо позаботиться о безопасности.

Профессионалы рекомендуют помещать кабель в специальную защитную трубку из металла, которая обязательно должна быть стойкой к воздействию электрической дуги.

Когда согласие официальной организации будет получено, можно приступать к монтажу, оказав должное внимание входу и выходу провода из трубы. Необходимо исключить любое возможное перетирание изоляции об торцы металла

Для этих целей используют гофру подходящего диаметра.

Указанную проблему можно решить еще одним способом. Для этого в точке входа в дом делается соединение конца СИП с огнестойким кабелем, который прокладывается внутри стенового материала.

Такой способ особенно актуален для деревянных домов, для которых вопрос пожарной безопасности является определяющим.

Правила прокладки кабеля электрического бронированного в земле

• укладывают в траншею с заглублением от 70 сантиметров на открытых участках и от метра в жилой застройке; • кабель проверяют на целостность; • дистанция между другими кабелями составляет не менее 10 см. нужно помнить, что чем выше мощность кабеля, тем больше должно быть расстояние; • кабель располагается ровно, не должен перекручиваться; • укладку ведут без натяжения; • броню следует заземлить; • на кабель нужно насыпать песок слоем в 10 см, далее кладут слой обычного красного кирпича и сигнальную ленту. И только после этого засыпают траншею землей; • все слои грунта утрамбовывают.

Нужно учесть и некоторые нюансы:

• если рядом проходит теплотрасса, до нее должно быть расстояние не меньше двух метров; • от водопроводных сетей расстояние должно быть не меньше метра; • при необходимости прокладки через автотрассы или железнодорожные пути, нужно использовать трубы и короба; • если нужно пересечь расположение других кабелей, их изолируют слоем грунта толщиной не менее полуметра.

Существует три способа укладки кабеля в землю:

• ручной. Траншея выкапывается лопатой, производится укладка кабеля и ввод его в помещение. Способ применим на домовом или дачном участках; • механизированный. Применим для промышленной укладки. Траншею роют бульдозером, далее укладывают кабель вышеописанным способом; • бестраншейный. Применяют для промышленных целей. Используется кабелеукладчик. Этим способом можно класть только одиночный кабель с алюминиевой начинкой и оцинковкой. Укладка производится на открытой местности. Если на территории есть металлические мосты или эстакады, то кабель размещают в негорючих трубах из асбеста. По деревянным строениям монтаж ведут в трубах из стали, чтобы избежать возгорания.

Кабель силовой бронированный изготавливается в России по ГОСТ.

Прокладка бронированного оптического кабеля производится в следующих видах грунтов:

• вечная мерзлота; • дно любых водоемов; • песок, суглинок, гравий и обычный грунт.

Какой бронированный кабель для прокладки в земле использовать зависит от вида работ: прокладка линий связи или электросетей. Кроме того, при выборе вида кабеля нужно руководствоваться ПУЭ (правила устройства электроустановок). Прокладка бронированного кабеля в земле по ПУЭ укажет на все нюансы профессионального монтажа.

Где запрещена прокладка бронированного кабеля указано в стандартах строительства. Нельзя укладывать его под фундамент здания. Расстояние до строения должно быть не меньше 60 сантиметров. Строго запрещено засыпать кабель землей с металлическими отходами. Кроме того, нельзя проводить укладку механизированным способом на расстоянии менее метра от трасс и железнодорожных путей, а также водоемов. Запрет стоит и на прокладку кабеля во взрывоопасной зоне без защитной трубы.

Как было указано выше, запрещено укладывать кабель без огнестойкой защиты по металлическим и деревянным мостам.

Купить бронированный кабель для прокладки в земле можно напрямую у производителя, на сайтах дилеров или в специализированных магазинах. Цена зависит от сечения. Стоимость бронированного кабеля с медными волокнами составляет от 90 рублей за метр, стоимость алюминиевого – от 98 рублей, оптического – от 60 рублей.

Прокладка бронированных кабелей внутри помещения производится для условий с повышенной опасностью возгорания или затопления. Применяется алюминиевый или оптический кабель. Его также можно монтировать на значительной высоте или под водой. Такой кабель монтируют в специальных трубах или коробах. Возможен монтаж в стене.

Бронированный кабель универсален, его можно применять для любых погодных условий и грунтов. Он выдержит перепады температур и прослужит порядка 50 лет. Выбирать бронированный кабель нужно, руководствуясь целевым назначением, типом нагрузки, ПУЭ и СНиП.
