Скобы и клипсы
Скобы обычно применяются для крепления низковольтных кабелей. Такие крепежи могут иметь U или L-образную конструкцию. В зависимости от толщины кабеля подбираются скобы соответствующего размера.
Лучше использовать скобы с пластиковым кожухом, это минимизирует риск повреждения изоляции. Но, для проводки даже бытовой электросети такой тип монтажа использовать не рекомендуется. Это оптимальное решение для прокладки компьютерных сетей, телефонных линий и т. п.
Клипса для крепежа проводов – это специальная стальная или пластиковая конструкция, посредством которой осуществляется монтаж кабелей. Клипсы из пластика применяют при выполнении внутренних работ.
Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.
Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.
Дюбель-хомуты
Данный крепежные изделия предназначены для монтажа круглого или плоского проводника. При открытой проводке являются наименее видимыми из всех типов крепежных изделий. Прозрачные зажимы такой конструкции годятся для проводки любого цвета. Могут быть использованы при скрытой проводке, в штробе. Устанавливаются очень просто. В стене сверлится отверстие нужного диаметра, проводник заправляется в зажим, затем клипса вставляется в отверстие и задвигается до упора. К недостаткам следует отнести сравнительно небольшую прочность крепления, в связи с чем, такие клипсы используются при монтаже относительно легких проводов и кабелей.
Размеры дюбель-хомутов для электропроводки мы предоставили ниже:
На видео ниже наглядно показывается, как пользоваться дюбель-хомутами для крепления проводов:
Вот мы и рассмотрели, какие бывают клипсы для проводов и кабелей. Как вы видите, существует множество вариантов исполнения кабельных крепежей, поэтому подобрать подходящий вариант под собственные условия не составит труда!
Будет полезно прочитать:
Варианты, как крепить провод внутри жилья
Создание скрытой электропроводки
Закрытую проводку осуществляют несколькими способами.
В кирпичных стенах
В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.
В железобетонных панелях
Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.
В монолитной стене
Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.
Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).
Как закрепить кабели на потолке
Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.
Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.
Устройство проводки при монтаже подвесного потолка

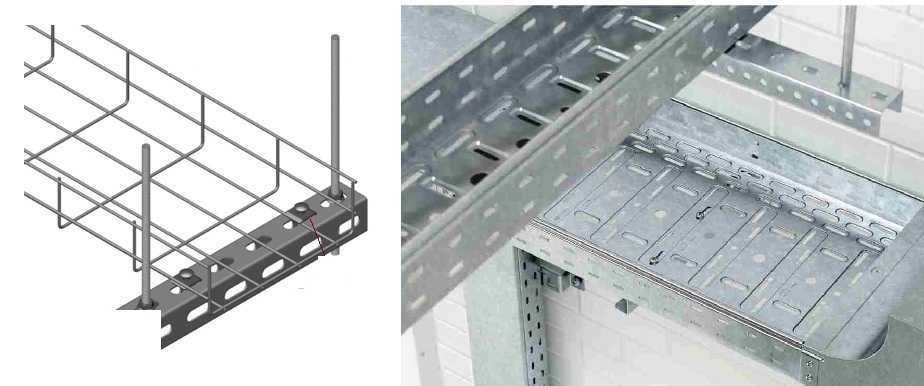

Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.
Лотки для прокладки больших пучков кабелей
Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.
Крепление строительной смесью
Этот способ нельзя назвать простым, так как крепится кабельный шнур непосредственно к стене. Понятно, что делать штробы (канал) в стене, ремонт которой уже окончен, никто не будет, потому этот вариант подходит в том случае, когда вы только начинаете отделку поверхностей помещения. Впрочем, этот способ можно считать самым эстетичным, так как шнуры спрятаны в стене и их не видно.
Обычно штробы проделываются с помощью болгарки и зубила. Изначально необходимо наметить линии, где в дальнейшем будет проходить кабель. Может этот совет покажется очевидным, но штробы делаются только по прямым линиям. Для того, чтобы сделать отверстия, необходимо болгаркой проделать две параллельных линии, а затем выбить канал с помощью молотка и зубила.
В канал закладывается провод и заделывается гипсом. Поскольку гипс – быстросохнущая смесь, заделывать отверстие нужно также быстро. Для удобства кабель в штробах крепится специальными заклепками, чтобы он не торчал и его не нужно было придерживать. Данные заклепки помогут вам при зашивании нескольких проводов в стену. С ними процесс укладки и замазывания будет происходить быстрее, и вам не пройдется несколько раз замешивать гипсовою смесь. Данный способ имеет свои недостатки, при повреждении кабеля для его замены необходимо раздолбать отверстие в стене.
Кабель в гофре, трубе или кабель-канале
Если выполняется открытый электромонтаж, данный способ является предпочтительным. Это обусловлено тем, что провода прячутся в гофре или трубе, специальном канале, выполненном в виде короба. Благодаря использованию закрытой конструкции повышается безопасность эксплуатации кабеля. Однако данный метод намного реже применяется для прокладки больших пучков провода.
Кабель-каналы
Существующие разновидности изготавливаются из:
- оцинкованной стали;
- пластика;
- алюминия.
Кабель-канал может быть выполнен в виде короба прямоугольного сечения, наружная поверхность некоторых изделий имеет радиус. Такие разновидности часто устанавливаются вдоль стены: на полу или вместо плинтуса. Другие виды кабель-канала:
- магистральные;
- парапетные.
Первый из вариантов предназначен для прокладки провода на существенные расстояния. Такие короба отличаются более крупными размерами. Парапетные аналоги устанавливаются в офисах с целью защиты от повреждений. Они имеют уплощенную форму, благодаря чему такие короба реже задеваются при перемещении. Для установки кабель-канала используют дюбели и саморезы, а еще жидкие гвозди.
Крепление с помощью клипс
Этот метод часто применяется при открытом электромонтаже. Он предназначен для быстрого крепления кабеля. Провода фиксируются клипсами с небольшим шагом. Такой крепеж устанавливается чаще на стене, чем потолке, т. к. некоторые разновидности характеризуются открытой конструкцией. Провода не будут держаться в них. Крепеж данного вида имеет форму дужек, замкнутый или разомкнутый контур, устанавливается с помощью гвоздей, саморезов.
Клипсы подбираются по типу материала: металлические, пластиковые. На дужках есть отверстия, благодаря которым крепежные элементы фиксируются на стене. При этом используются дюбели-клипсы или вариант с отверстием под гвоздь. Такие элементы больше всего подходят для монтажа пучков проводов.
Существует еще вариант фиксации этого изделия с помощью клеящей односторонней ленты. Крепление провода к стене в данном случае не требует сверления поверхности. Разновидность клипс подбирается с учетом вида материала основы.
гофрированные 20 мм, 16 мм, 25 мм
Каждый ремонт предполагает проблемы, связанные с сокрытием электрических проводов. Несколько десятилетий назад, такие кабеля скрывались в электротрубку с тонкими стенами. Особенно актуальным такое решение было при прокладке электрокабеля с наружной стены зданий, домов. Применение стальной трубы имеет множество преимуществ, однако, при этом, основной недостаток в виде высокой рыночной стоимости, значительно снижает популярность данного метода.
Крепеж клипса
Монтажные работы предполагают наличие сварочного аппарата, ведь без сварки невозможно плотно и качественно соединить две трубы, при этом обеспечив герметичность шва. Это также повышает бюджет установочного процесса.
На смену финансово затратным тонкостенным стальным трубкам пришли бюджетные, но не менее надежные, пластиковые гофрированные трубки. Они гораздо легче по весу, соответственно проще в монтаже. Также эти аксессуары не нуждаются в ежегодной покраске, снижая к нулю затраты на содержание такой установки. Изделия гибкие и прочные, что и обеспечивает их сегодняшнюю популярность в строительной сфере. Однако вопрос крепежа все также остается открытым. Оптимальным решением здесь выступают применение крепежных клипс.
Что такое крепеж-клипса
Клипсы для монтажа являются сегодня обязательным атрибутом любого строителя. Данный элемент предназначен специально для крепежа труб самого разнообразного назначения. Визуально данный агрегат выглядит в виде квадратного основания с отверстием посередине для вкручивания шурупа, а также двум полукруглым скобам по бокам основы. При правильном подборе диаметра ребер, они обеспечивают надежный захват трубы, а также долгий срок эксплуатации.
Крепеж-клипсы могут закрепляться на таких поверхностях как:
- бетон;
- кирпичная кладка;
- пенобетон и железобетон;
- деревянные перекладины.
Монтаж данного инструмента происходит при помощи дюбеля или шурупа, который вкручивается в специальное отверстие посредине основания клипсы. Материал изготовления данного изделия – высококачественный пластик. Его особенностями является стойкость к любым перепадам температур.
Крепление пластиковой трубы
Благодаря данному свойству крепежная клипса может быть использована при закреплении гофрированной трубы на улице, выдерживая как зимние морозы, так и палящую летнюю жару.
Так же значительным достоинством клипсы является ее устойчивость к таким внешним факторам как:
- ультрафиолетовое излучение;
- кислоты и алкалины;
- солевое воздействие.
Крепеж клипса
Может применяться для напольного, настенного, а также потолочного крепления трубы.
Разновидности и отличия
По своим разновидностям данный строительный элемент отличается лишь цветом, небольшими разностями в дизайне и, наиболее важное, в диаметре боковых ребер. Цветовые решения клипсы могут быть серыми или белыми, визуально, боковые ребра могут иметь треугольную или трапециевидную форму
Крепеж универсальный
Однако основное отличие, на которое и обращает внимание потребитель – это диаметр боковых захватов. Диаметр крепеж-клипсы варьируется от 16 миллиметров, до 0,5 сантиметров
Именно от этой величины зависит использование данного строительного аксессуара.
Так, например, наиболее популярные размеры аксессуара:
- крепеж клипса для трубы 16 мм., внутренний диаметр 0,16 см.;
- крепеж клипса для трубы 20 мм. имеет внутренний диаметр 0,2 см.;
- крепеж клипса для трубы 25 мм. Соответственно, имеет внутренний диаметр в 0,25 сантиметров.
