Электрика и цвета проводов в электрических схемах

Как определить L, N, PE

Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L, N и PE

  • Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
  • Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.

Ищем фазу

Вы уже знаете, какой цвет проводов фаза, ноль, земля. Рассмотрим основной вопрос – как найти фазу. Если вы собираетесь подключить розетку, то вас, по сути, этот вопрос не волнует – нет никакой разницы, на какой контакт подавать фазу или ноль. Но с выключателем дело обстоит иначе.

Если в проводке два одноцветных провода, то проще всего найти фазу индикатором – при прикосновении к оголенному проводу он начинает светиться. Перед тем как прикоснуться к проводу, отключите электроэнергию, зачистите изоляцию на проводе (1 см вполне достаточно), разведите провода в разные стороны, чтобы не произошло замыкания. Затем включите электроэнергию и прикоснитесь индикатором к контакту. Большой палец руки нужно положить на верхнюю часть отвертки, там, где расположена контактная площадка. После этого светодиод на индикаторе должен засветиться. Это позволит вам найти фазу, но вот разобраться между нулем и землей устройство не поможет. Чтобы узнать, какого цвета провод заземления в трехжильном проводе,вам нужно будет воспользоваться указанными выше способами.

Найти фазу можно индикатором

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как подключить автомат?

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

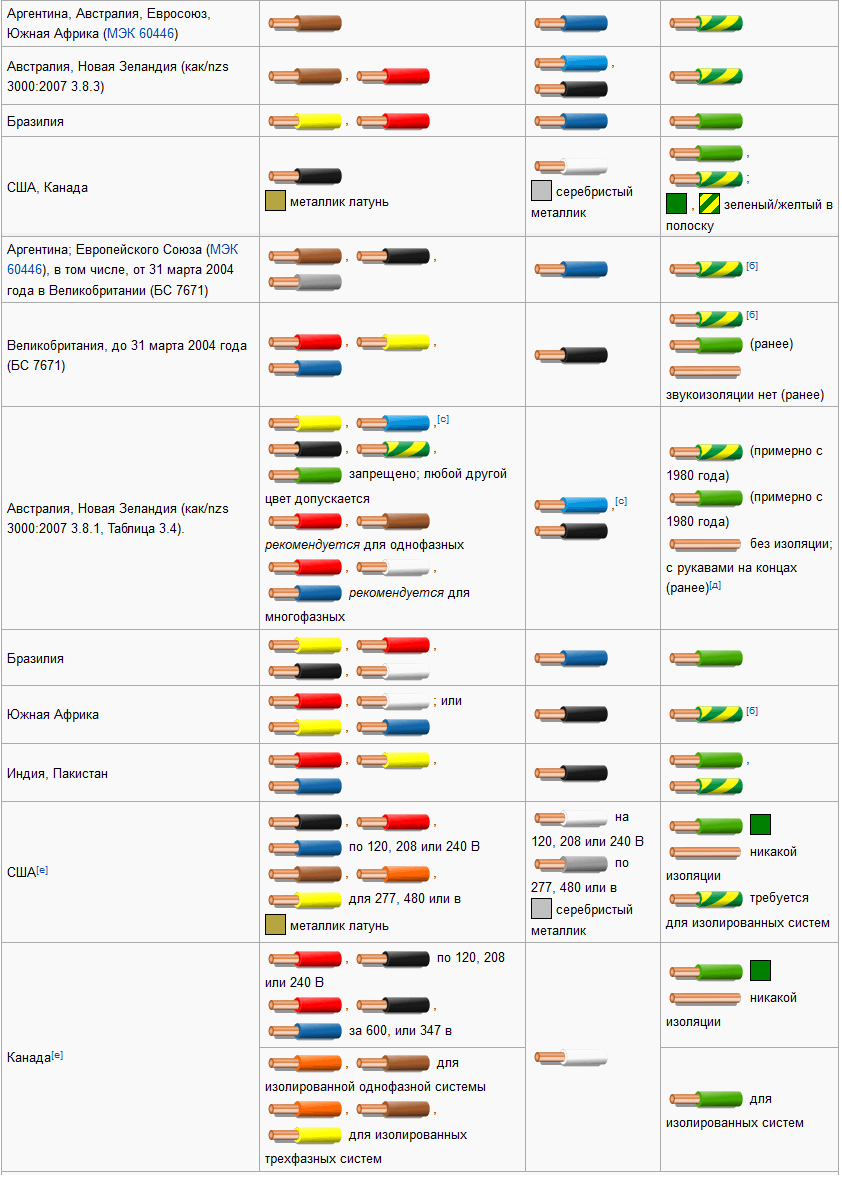

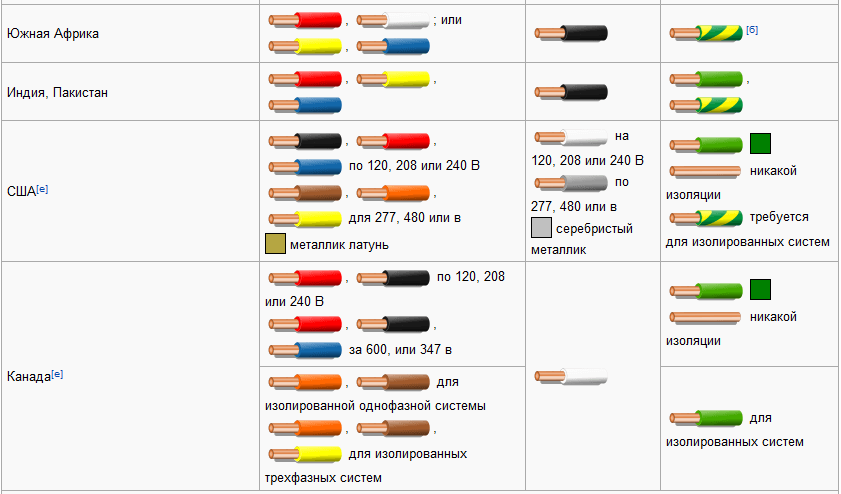

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского
союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

  • < Назад
  • Вперёд >

Определение проводников без маркировки в домашних условиях

В обычной жизни чаще всего приходится сталкиваться с ситуацией, когда маркировка бытовой электросети вообще отсутствует. Все проводники в щитке могут быть одного цвета.

Во всех старых домах сеть двухпроводная, т.е. без защитного провода. Определить какой «нулевой», какой является «фазой» можно индикаторной отверткой. Этот инструмент найдется в каждом доме. При контакте с нулевым проводником лампочка на индикаторной отвертке не горит. При прикосновении в фазному проводнику – загорается.

Если в сети есть заземляющий провод, понадобится мультиметр. С его помощью можно определить тип провода – земляной или нулевой. Нужно выставить значение напряжения свыше 220 В. Один контакт соединяем с фазным проводом. Второй по очереди прикладываем к оставшимся двум проводам. Нулевой провод покажет значение 220 В, земляной будет ниже этого значения.

Главное при выполнении любых работ, связанных с электричеством, соблюдать предельную внимательность и осторожность. https://www.youtube.com/embed/o1nZ2tSvdJQ

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

Цветовая маркировка жил в трехфазной сети следующая:

  • Фаза A (L1) – провод в коричневой оболочке.
  • Фаза B (L2) – провод в черной оболочке.
  • Фаза C (L3) – провод в серой оболочке.
  • Рабочее зануление (N) – провод в синей (голубой) оболочке.
  • Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета.  Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.
