Чтобы отрезать светодиодную ленту, достаточно иметь острые ножницы, и знать, в каком месте резать. Ножницы есть у всех, а вот где разрезать знают не все, давайте разбираться.
На рынке существуют низковольтные – 12, 24, 36В и высоковольтные светодиодные ленты – 220В. На первых — есть обозначенные линии, по которым следует осуществлять разрез. Они представлены в виде пунктирных отрезков с нанесенным обозначением – ножницы. Принцип разреза высоковольтной отличается, они не обладают специальной гравировкой.
В любом случае разрез нужно осуществлять между проводниками, состоящими из меди. Совершая разрез, вы предоставляете каждой части светодиодного ряда пару соединительных контактных площадок.
Для работы вам потребуется:
- Лента.
- Канцелярский нож или острые ножницы.
Как правильно резать светодиодную ленту?
В процессе работы со светодиодными типами лент часто возникает необходимость отрезать часть определенной длины. Такая необходимость связана с тем, что минимальной продаваемой единицей ленты является один метр.
Зачастую те или иные идеи не бывают стандартными и длина требуется произвольная.
У многих потребителей время от времени всплывает вопрос, можно ли осуществлять отрезание светодиодной ленты? В этой статье мы расскажем о том, как правильно это сделать.
Как резать светодиодную ленту?
При работе со светодиодными лентами часто возникает необходимость отрезать кусок необходимой длины. Поскольку продают минимум метровой мерой, а дизайнерская задумка не вписывается в шаблоны, возникает вопрос можно ли резать светодиодную ленту? Цельный кусок без проблем можно превратить в конструктор «Лего» из десятка маленьких сегментов.
Особенности конструкции
Не зависимо от мощности и типа применяемых светодиодов, все ленты рассчитаны на питание от 12В до 24В (частный вариант на 220В в расчёт не берём).
Принципиальная схема:
Как отрезать?
В конце каждого сегмента есть соединительные контактные площадки, между которыми находится линия потенциального разделения.
Любая лента является набором сегментов состоящих из трёх светодиодов и одного-трёх токоограничивающих резисторов. Количество резисторов зависит от того, сколько светоизлучающих кристаллов в светодиоде.
Светодиод 3528 состоит из одного кристалла, поэтому для каждого участка достаточно одного резистора.
В каждом элементе LED 5050 три самостоятельных светодиода, каждый подключается через свой резистор
Обратите внимание, встречаться может от двух до шести контактных площадок. На самом деле для питания таких светодиодов достаточно два провода, но некоторые особо педантичные производители на каждую группу диодов делают отдельный канал питания, как у RGB элементов
Как правильно отрезать цветную (RGB) светодиодную ленту
У RGB ситуация несколько иная, у каждого участка такой ленты четыре контактные площадки.
Важно, что бы при последующем соединении кусков каждый цветовой канал соединялся с соответствующей площадкой. У каждого цвета свои параметры питания и при нарушении соединения возможно выход их из строя
Особенности конструкции
Не зависимо от мощности и типа применяемых светодиодов, все ленты рассчитаны на питание от 12В до 24В (частный вариант на 220В в расчёт не берём).
Принципиальная схема:
Как отрезать?
В конце каждого сегмента есть соединительные контактные площадки, между которыми находится линия потенциального разделения.
Любая лента является набором сегментов состоящих из трёх светодиодов и одного-трёх токоограничивающих резисторов. Количество резисторов зависит от того, сколько светоизлучающих кристаллов в светодиоде.
Светодиод 3528 состоит из одного кристалла, поэтому для каждого участка достаточно одного резистора.
В каждом элементе LED 5050 три самостоятельных светодиода, каждый подключается через свой резистор
Обратите внимание, встречаться может от двух до шести контактных площадок. На самом деле для питания таких светодиодов достаточно два провода, но некоторые особо педантичные производители на каждую группу диодов делают отдельный канал питания, как у RGB элементов
Как правильно отрезать цветную (RGB) светодиодную ленту
У RGB ситуация несколько иная, у каждого участка такой ленты четыре контактные площадки.
Важно, что бы при последующем соединении кусков каждый цветовой канал соединялся с соответствующей площадкой. У каждого цвета свои параметры питания и при нарушении соединения возможно выход их из строя
Как резать светодиодную ленту 12В без маркировки
Некоторые производители не наносят разделительную маркировку на несущую поверхность.
Даже когда нет разделительной маркировки, между каждым участком ленты будут контактные площадки, между которыми следует делать разрез. В качестве исключения встречаются образцы с расположением контактных площадок со стороны подложки.
Обрезка светодиодной ленты для ремонта
Следует понимать, что повреждения механического типа могут произойти даже в процессе установки ленты. Например, по причине чрезмерного ее сгибания
Важно знать, что максимальный радиус, на который можно согнуть данную ленту, это пять сантиметров, не более. Если вы хотите обернуть данной лентой предмет, который имеет маленький размер, то вероятность долгой службы данной ленты не большая
Следует отметить, что неисправности данного типа возможно легко и просто устранить. В данном случае, та часть, которая перестала осуществлять работу, вырезается. Далее подбираем отрезок такого же параметра и с применением коннектора устанавливаем все на свои места. Если возможна пайка, то соединение лучше осуществить таким образом.
Но при таком виде ремонта есть и свои непосредственные нюансы. Например, если поломка располагается в месте, где шнур слишком отчетливо видно. В таком случае нужно иметь шнур, длина которого позволит спрятать такие моменты.
Основные параметры, которые нужно учитывать при выборе ленты
- Цветность лент. Они бывают многоцветные RGB (общепринятое обозначение цветности, Red, Green и Blue) и одноцветные. Оптимально будет выбрать вариант многоцветной ленты (RGB). По стоимости она не отличается от одноцветной, но при этом вариативность в плане дизайна выше.
- Интенсивность светового потока. Она выражается в люменах на метр (лм/м). Величина светового потока определяется типом и количеством светодиодов, установленных на одном метре ленты. Зная тип светодиодов и их количество, легко самостоятельно определить световой поток. В интернете много таблиц, где можно подобрать необходимое значение.
- Плотность размещения диодов на ленте. Этот параметр может варьироваться от 30 до 240. Для подсветки потолка достаточно использовать 30-60 для направленной подсветки и 60-120 для контурной.
- Степень защиты. Если вам необходимо разместить светодиоды в местах с повышенной влажностью, к примеру, для освещения ванной комнаты, необходимо использовать ленты с маркировкой IP 65 или IP 68, потому как лента с другой маркировкой может быстро прийти в негодность.
Выбрать оптимальный вариант можно самостоятельно, главное не брать самые дешевые – как правило, при работе с ними вы можете испытать неудобство – когда вы начнёте их крепить, вполне возможно, что окажется их сложно закрепить основательно, так как липкий слой весьма некачествен. Так же, после запуска, они могут начать источать неприятный химический запах. Потому лучше брать не самые дешевые и, желательно, проверенные варианты.
Крепить светодиодную ленту достаточно просто – необходимо устранить защитный слой и прижать её к выбранной поверхности. При установке в нишу потолка с глянцевой поверхностью, целесообразно прикрепить ленту к специальному алюминиевому профилю или использовать алюминиевый уголок, которые обладают способностью рассеивать свет, иначе диоды будут точками отражаться в потолке как в зеркале.
Подобрать блок питания достаточно просто, нужно подсчитать потребление, умножив длину используемой ленты на её мощность\метр. Имейте ввиду, как правило, блоки питания больше 70-80 ватт достаточно крупные и их будет не так легко спрятать в нишу потолка. Несмотря на то, что контроллеры и блоки питания выходят из строя крайне редко, лучше располагать их в доступных местах. Если одного небольшого блока не достаточно, лучше использовать несколько, чем один большой.
Если согласно дизайну, ленту необходимо согнуть – это можно сделать, если угол меньше 90 градусов. В ином случае можно использовать специальные коннекторы, а еще лучше – спаять ленты, это гораздо надежнее. Главное не перепутать полярность.
Руководство по монтажу светодиодной ленты
Основное правило установки – отрезок не должен быть более 5 метров длиной. Подключать каждый такой отрезок необходимо параллельным способом. При последовательном монтаже снизится мощность свечения.
Опасаться удара током при использовании ленты, подключенной через блок питания, не стоит. Однако нужно помнить о пожарной безопасности. Даже низковольтная лента нагревается примерно до 70 градусов. Если приклеить ее напрямую к обоям, материал может вспыхнуть. Специальный алюминиевый или пластиковый профиль рассеет тепло и защитит плату и светодиоды от механических повреждений.
- Сначала следует отделить отрезок необходимой длины по специальной разметке или, наоборот, соединить несколько отрезков с помощью паяльника/коннекторов. Удобнее выполнять эту операцию на полу, тщательно контролируя качество соединений.
- Готовая лента, если она цветная, подключается к контроллеру. На контроллере есть разъемы, которые соответствуют разным цветам. Они промаркированы буквами: R-красный, B-голубой, G-зеленый. RGB контакты являются минусовыми. Есть еще контакт – общий плюс.
- Контроллер подключается к блоку питания. При этом строго соблюдают полярность.
После монтажа нужно еще раз проверить, работает ли подсветка, так как в процессе можно было что-то повредить.
Как отрезать
Можно ли резать светодиодную ленту в любом месте?
LED RGB подсветка — особенности, виды и характеристики
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Нельзя, есть определенные правила, по которым она режется. Это связано с конструкцией этого устройства.
Линия реза светодиодной ленты
Устройство светодиодной ленты
Лента со светодиодами – это печатная плата в виде гибкой полосы. Вдоль нее нанесены две, а на устройствах RGB – четыре токопроводящих полоски (на полосах RGBW – пять), между которыми расположены светодиоды. В приборах, подключающихся к сети 12 В, они собраны группами по три диода и ограничивающее ток сопротивление.
Количество диодов зависит от питающего напряжения, и если питающее напряжение выше – 24, 110 или 220 В, то светодиодов в группе больше.
В местах, в которых рулон можно разрезать, на токопроводящих полосках есть контактные площадки для подключения проводов. Также там есть обозначения места реза — пунктирная линия или ножницы.
Как резать обычную светодиодную ленту 12 В
участок обрезки ленты На светодиодной полосе 12В диоды расположены группами по три штуки. Между каждой группой есть место реза, отмеченное соответствующим значком.
Именно здесь ее можно порезать на куски. Если разрезать произвольно, то ближайшие к месту реза светодиоды гореть не будут и на токопроводящем слое не будет места для подключения. В этом случае придется укоротить полосу и обрезать поврежденный участок.
Как правильно отрезать цветную (RGB) светодиодную ленту
Устройство ленты RGB аналогично обычной полосе. Главное отличие в том, что на ней четыре токопроводящих полоски. Маркируются они символами «R», «G», «B» и «-». Этим они отличаются от обычной полоски, на которой контактные площадки маркируются «+» и «-».
Отрезать ее можно так же, как обычную, монохромную — в месте реза, обозначенном соответствующим значком.
Кроме устройств RGB, есть RGBW, с пятью токоведущими полосками и светодиодами четырех цветов – красным, зеленым, синим и белым. Режутся они так же, как и обычные, монохромные.
С гидроизоляцией
Лента с гидроизоляцией Если на светодиодной полоске для повышения водозащищенности нанесен слой силикона, только сверху или с обеих сторон, то она режется как обычная. Устройство такой конструкции со светодиодами ничем не отличается от обычной.
Основная сложность в том, чтобы при разрезании силикон не помешал произвести эту операцию точно посередине контактной площадки. Поэтому это лучше сделать не ножницами, а острым ножом:
- разрезать верхний слой силикона в намеченном месте;
- разрезать саму полосу;
- разрезать нижний слой силикона.
После отрезания куска нужной длины необходимо подрезать концы полосы для пайки или подключения коннектора. Это делается ножом. Для пайки провода достаточно снять силикон только сверху. Для подключения с помощью коннектора, нижний слой силикона также необходимо удалить.
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Осторожно! Полосу легко повредить, поэтому снятие гидроизоляции необходимо производить очень аккуратно
Обрезка светодиодной ленты для ремонта
В период эксплуатации один из диодов может выйти из строя. Это приведет к тому, что погаснет вся группа – три в устройстве, рассчитанном на 12 В или больше, в приборах, которые подключаются на другое напряжение. Для ремонта необходимо вырезать поврежденный участок и заменить его исправным. Обрезается такая полоса в местах реза рядом с неработающими светодиодами.
Если нет маркировки
Если отсутствует маркировка места реза, то он производится между рядом расположенными контактными площадками или посередине площадки, вытянутой вдоль токопроводящего слоя.
Выглядит эта площадка как расширение полоски, расположенной на краю ленты и должно быть на всех полосках, которые есть на устройстве.
Располагаются они рядом, поперек полоски со светодиодами.

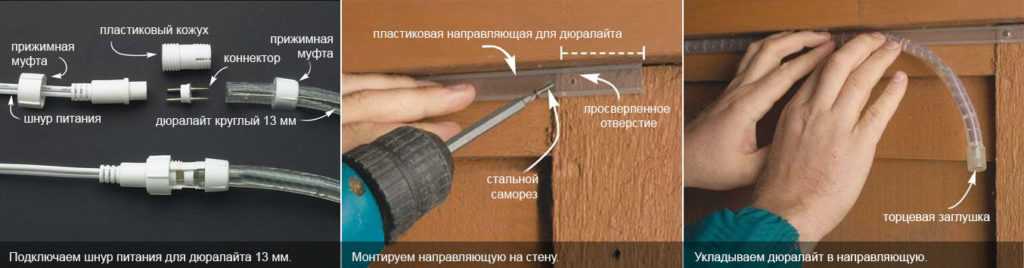

Основы монтажа светодиодных лент
Принимаясь за установку дюралайта, необходимо запомнить основные правила и особенности его крепления:
- На обратной стороне присутствует клеящий слой, но приклеить дюралайт можно только однажды. Чтобы лента держалась прочно, поверхность должна быть сухой, ровной и обезжиренной растворителем.
- Плата плохо переносит изгибы. Максимальный радиус изгиба – до 5 см.
- Разрезать плату можно только по отметкам – обычно через каждые 3 диода.
- Дюралайт соединяют посредством пайки или с помощью коннекторов. Время пайки – 1 сек. Паяльник разогревают до температуры не более 260 градусов.
Светодиодную подсветку монтируют на кухне, в ниши, комбинируют с натяжным потолком или гипсокартонными конструкциями.
Как повернуть светодиодную ленту на 90 градусов
Необходимо избегать изгиба ленты радиусом более 5 см, поэтому ее нельзя просто загнуть, если нужно закрепить под углом 90 градусов. Плату следует разрезать по линии реза на два отрезка, склеить их вместе, а затем восстановить электрический контакт.
Один из наиболее удобных способов соединения на повороте – угловой коннектор. Он выполнен в виде углового элемента с защелками на концах или в виде коннектора с защелками, соединенными проводами. Они могут быть 2-х, 4-х и 5-ти контактными. Первые используются для одноцветных лент, вторые – для RGB, третьи – для RGBW LED-лент.
Перед тем как соединить два отрезка, следует зачистить ножом контактные площадки по краям, а затем установить их в переходник. Такую систему просто собирать и разбирать, даже если она находится в труднодоступном месте. Есть недостаток – высокая стоимость соединителей.
Второй вариант монтажа позволит избежать затрат. Потребуются провода по количеству контактов и паяльник. Провода должны быть медными многожильными с сечением 0,75-1 мм2. Инструкция по монтажу:
- Провода и контактные площадки зачищают, лудят и соединяют с помощью паяльника в соответствии с полярностью.
- Флюс убирают зубной щеткой, смоченной спиртом.
- Чтобы соединение не было подвержено влаге, защищают его термоклеем или термоусадочной трубкой.
Чтобы использовать термоусадочную трубку, ее нужно надеть на ленту перед пайкой.
Этот способ соединения дешевый и надежный, но быстро разобрать его не получится.
Чтобы выполнить монтаж светодиодной ленты самостоятельно, достаточно следовать подробной инструкции. Светодиодное освещение универсально. Ленту зачастую используют для организации подсветки гипсокартонного или натяжного потолка, но этим сфера ее применения не ограничивается.
RGB технология
RGB – модуль с возможностью настройки и
корректировки параметров на основе трех основных цветов.
Трехцветный светодиод состоит из 3-х разноцветных кристаллов, установленных в 1 корпус. Требуемый цвет получается при помощи различных комбинаций основных (красного, синего и зеленого). За счет близкого расположения свечение смешивается. Для управления требуется контроллер, меняющий цвет по установленной программе.
Трехцветные светодиоды бывают разные:
- с
общим анодом; - с
общим катодом; - с
шестью выводами (без совмещения через анод или катод).
Для управления используется:
- при
совмещенном аноде – подача отрицательных импульсов на анод; - при
совмещенном катоде – подача положительных импульсов на катод; - с
шестью выводами – любой вариант.
Отличия
от обычной ленты
RGB (так же, как одноцветная) – это
эластичная узкая плата с токопроводящими дорожками.
Конструктивно может быть трех видов:
- из
цветных SMD 3528 (5050), которые припаяны рядом по всей протяженности полосы,
контроллер меняется интенсивность свечения отдельно для каждого цвета; - из
трехцветных светодиодов SMD 3528 (5050); - из
светодиодов WS2812B (WS2812S),
оснащенных ШИМ-регулятором.
Независимо от типа светодиодов все RGB ленты
делятся на аналоговые и цифровые. Во-первых, чипы соединены параллельно,
контроллер может менять только цвет полосы. Во-вторых, каждый диод подключен к
микросхеме, позволяющей контроллеру управлять отдельными чипами или их
группами.
Аналоговые RGB-ленты дешевле, установить их проще.
Преимущества
и способы применения
Многоцветные светодиодные ленты дают возможность менять цвет освещения вручную или автоматически, создавать световые эффекты (мерцания, переливы), светомузыку.
Разноцветный источник позволяет создать различные системы освещения:
- основную (мощность подбирается, базируясь на площадь и назначение помещения);
- дополнительную (подсветку отдельных зон);
- освещение рабочего места;
- декоративную.
В жилых помещениях RGB ленты чаще всего
устанавливаются по периметру на потолке или на полу, в нишах и арках, на
мебели. Возможность регулировать цвет и интенсивность свечения позволяет менять
атмосферу в помещениях, сэкономить на освещении лестниц и коридоров.
Но это – не основная сфера применения,
чаще эти источники используются:
- в
витринах магазинов; - в
рекламных щитах; - на
сценах при проведении развлекательных мероприятий; - на
фасадах зданий перед праздниками; - для
подсветки памятников, мостов, фонтанов, бассейнов.
Тип
светодиода
Чаще всего ленты производятся из RGB Led SMD 5050, состоящих из трех кристаллов разного цвета. У этих светодиодов 6 выводов, поток света 0,6-2,5 лм (зависит от цвета кристалла). Мощность рулона длиной 5 м 144 Вт. Другой похожий вариант — SMD 3528 с потоком света 0,3-1,6 лм.
При покупке вид светодиодов легко определяется по размерам (3,5х2,8 мм или 5х5 мм).
На RGB ленте могут быть припаяны так же
разноцветные SMD 3528 (5050). Особенность последних – в одном чипе 3 кристалла
одного цвета. Световой поток в таком исполнении 0,6-2,2 лм у SMD 3528 и 2-8 лм
у SMD 5050.
WS2812B и WS2812S только внешне похожи
на СМД 5050, но имеют 4 вывода и ШИМ-контроллер в корпусе. Он позволяет создавать
различные световые эффекты («звездный дождь», «бегущие огни»). Из этих чипов
можно сделать даже LED-экран. Недостатки два: высокая цена и необходимость в
специальном регуляторе.
Что потребуется для пайки
Прежде всего – паяльник для светодиодной ленты. Он должен не превышать мощность более 25 Ватт, чтобы избежать перегрева. А лучше всего воспользоваться паяльной станцией. Работать только тонким или средним жалом. Хороший аппарат имеет набор скручиваемых насадок.
Помимо этого, понадобится:
- Оловянно-свинцовый припой.
- Канифоль или специальная паста. Или «кустарный» флюс: таблетка аспирина, нашатырь с глицерином, оливковое масло, фруктовый сок. Еще вариант – это смола сосны или ели. Нужно растопить ее и разлить по тарам (например, спичечным коробкам).
- Какой-либо держатель, чтобы тихонько зажать плату для пайки.
Отлично подходит так называемая «третья рука» – с лупой и парой зажимов.
Но если нет подобного держателя, можно обойтись и без него, просто не так удобно.
- Кусачки.
- Ножик (чтобы зачищать контакты и жало паяльника).
- Изолента или термоусадочная трубка (если есть фен).
- Медные проводки сечением 0,75 мм.
Предварительные работы
- Перед работой зачищаем напильником паяльник от накопившейся гари. Затем включаем в сеть, прогреваем его и лудим жало. Если не делали этого раньше, советуем посмотреть видео:
- Разрезаем ленту. Напомним, что для этого нарисованы специальные метки с ножничками:
- Закрепите плату в держатель.
Плюсы и минусы различных соединений
Давайте рассмотрим некоторые преимущества и недостатки соединения диодных лент двумя вышеуказанными способами, для того чтобы посмотреть, каким способом всё-таки лучше всего осуществлять соединение этих осветительных устройств.
Соединение коннекторами
| Преимущества | Недостатки |
| Легко монтируются и демонтируются | Боязнь помещений с высоким уровнем влажности |
| Имеют множество различных типов | Быстрое окисление контактов |
| Ленты могут соединять в различные формы | Некачественные соединители (если купить плохие соединители, то контакта просто не будет и лента даже не засветится) |
| Не нуждаются в дополнительной изоляции | Видно место соединения двух отрезков ленты |
| Доступны в продаже | |
| Недорогие по стоимости |
Соединение пайкой
| Преимущества | Недостатки |
| Пайка позволяет делать ленты, которые затем могут изгибаться в любом направлении | Сложность пайки без опыта |
| Надёжность соединения | Боязнь ленты высоких температур |
| Не окисляются контакты | Надо иметь в наличии паяльник с тонким жалом, канифоль и припой тонкий |
| Бесплатное соединение | |
| Невидимое место соединения лент |
Видео: Как соединить светодиодную ленту коннекторами
Светодиодные ленты — одноцветные и разноцветные, очень красивые и эффектные, поэтому их можно часто увидеть во многих местах. При выборе способа соединения необходимо в первую очередь руководствоваться факторам, при которых будет использоваться светодиодная лента, а также понять, что вы хотите получить в итоге. Если вам необходимо хорошее и качественное соединение на долгое время, то необходимо постараться использовать способ пайки, так как он более надёжный и прочный. Но если такой возможности нет, то коннекторы всегда придут вам на помощь и также смогут качественно соединить отрезки лент.
Как отрезать светодиодную ленту 12В и 220В: видео
Чтобы отрезать светодиодную ленту, достаточно иметь острые ножницы, и знать, в каком месте резать. Ножницы есть у всех, а вот где разрезать знают не все, давайте разбираться.
На рынке существуют низковольтные – 12, 24, 36В и высоковольтные светодиодные ленты – 220В. На первых — есть обозначенные линии, по которым следует осуществлять разрез. Они представлены в виде пунктирных отрезков с нанесенным обозначением – ножницы. Принцип разреза высоковольтной отличается, они не обладают специальной гравировкой.
В любом случае разрез нужно осуществлять между проводниками, состоящими из меди. Совершая разрез, вы предоставляете каждой части светодиодного ряда пару соединительных контактных площадок.
Для работы вам потребуется:
- Лента.
- Канцелярский нож или острые ножницы.
Видео по теме
Убедиться в простоте процесса нарезки светодиодной ленты на части можно в представленном видео:
Как отрезать светодиодную ленту 12В?
Светодиодные ленты, как и другие led приборы, имеют электрическую схему. При этом низковольтная подсветка по конструкции отличается от высоковольтной. Гибкая и эластичная лента 12В состоит из отдельных сегментов. На каждом из них находятся 3 светодиода, обладающих рядом сопротивлений – R1-R3. Убедиться в этом Вы можете, сняв с ленты защитную липкую пленку и приложив ее к свету.
Напряжение распределяется между сегментами вдоль подсветки.
Тонкое покрытие дает возможность нарезать ленту на отдельные участки канцелярским ножом или ножницами. При этом шаг отделения отрезков должен составлять 3 светодиода. Если вы его нарушите, часть подсветки не будет работать.
Как резать светодиодную ленту 220 Вольт?
В отличие от низковольтной, лента 220В имеет более жесткую оболочку. Разделять ее на отрезки можно лишь в специально, предназначенных для этого участках. В несущей плате для разреза производителем предусмотрены разрывы – токопроводящие шины. Их длина может колебаться в приделах 1,5-2 см. Периодичность специальных разрывов в силиконе зависит от производителя и может варьироваться в значениях 0,5-2 метра. К примеру, в светодиодных лентах ecola 220v участки для разреза расположены на расстоянии в 1 метр.
В результате вы получаете несколько независимых друг от друга источников света. Между двумя шинами может располагаться от 30 до 120 светодиодов.
Если вы совершите разрез не в области разрыва, отделенный участок led-ленты не будет работать, либо произойдет короткое замыкание.
Как соединить разрезанную светодиодную ленту?
Если у вас имеются два отрезка, вы можете соединить между собой без особых усилий. Существует два способа сращивания led подсветки:
- Пайка.
- Применения led-коннектора.
В первом случае соединить отдельные отрезки между собой можно через дополнительные провода, либо спаяв непосредственно контактные площадки каждого из отрезков. Рассмотрим беспроводной способ сращивания.
Прежде чем наносить канифоль на контакты, следует убедиться в том, что они не окислились.
Наносить канифоль можно на контактные площадки, которые не были окислены. При этом обработке должна поддаваться как площадка, на которой расположены светодиоды, так и поверхность под защитной пленкой, нанесенную на обратную сторону ленты. Для качественного сращивания отрезков толщина припоя должна составлять не менее 3 мм на каждом отрезке подсветки.
Входящее напряжение рассчитано производителем лишь на подсветку ограниченных параметров. Его значение будет снижаться при образовании печатных дорожек большей длины к концу ленты.
Это приведет к тому, что на конце подсветки светодиоды будут гореть менее ярко, нежели те, что расположены ближе к источнику питания.
Наиболее простым методом соединения является применение специального коннектора. Для присоединения дополнительного отрезка следует выполнить следующий алгоритм действий:
- Открыть крышку устройства.
- Подключить контакты подсветки, соблюдая полярность.
- Закрыть крышку соединительной коробки.
Подводя итог
Как видите, обладая определенным багажом знаний, резать светодиодную ленту не сложно. Для подсветки в домашних условиях целесообразно применять led-подсветку с напряжением 12 Вольт. Они не вызывают сложностей при монтаже и более безопасны в отличие от высоковольтных.
Подключение питания способом пайки припоем
На самом деле припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Чтобы правильно и качественно паять необходимо сначала, покрыть поверхности слоем припоя. Другими словами контактные площадки светодиодной ленты нужно залудить. Затем нужно залуживать концы проводов. Снимите изоляцию с их концов и нарежьте нужной вам длины. Заметьте, что изоляция снимается на 8-10 мм, а после — они подрезаются до отрезков длиной около трех миллиметров.
Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку. Чтобы проверить отсутствие замыкания и правильность пайки рекомендуется воспользоваться мультиметром. Изолировать места пайки не обязательно. Но специалисты рекомендуют надевать термоусадочную трубу и подогреть феном место пайки. Более простой вариант – несколько раз обернуть лентой для изоляции место пайки.
Что понадобится для установки
Сложных инструментов или приспособлений для монтажа не потребуется. Для соединения ленты используют паяльник, но и он необязателен. Комплектующие, необходимые для монтажа низковольтной светодиодной ленты: контроллер, блок питания, коннекторы.
Контроллер
Это устройство предназначено для регулировки режима свечения диодов и изменения цвета подсветки. Подключив контроллер, с помощью пульта управления можно заставить светодиоды мигать или переливаться разными цветами. Для одноцветного дюралайта контроллер не нужен. Перед покупкой необходимо уточнить, сколько контактов для пайки имеет лента, чтобы приобрести подходящий прибор.
Блок питания
Для правильной и долгосрочной работы дюралайта необходим блок питания. Он понижает напряжение сети. Мощность блока подбирается в соответствии со светодиодной лентой – нужен запас. Подключают перед контроллером.
Если лента на 220 В, вместо блока питания потребуется выпрямитель – диодный мост.
Коннекторы
Коннекторы позволяют соединить отдельные части ленты без использования паяльника. Но предварительно следует подобрать подходящий разъем: плоский или круглый.
По желанию также используется диммер для регулировки уровня интенсивности света, но его можно и не применять.
Расчет светодиодной ленты на один блок питания
Пример: Используется 5 м SMD 3528 c 60-ю светодиодами на 1 метр, 3 метра SMD 5050 по 120 диодов на 1 м, 2 м SMD 5730 с 60 элементами. Суммарная мощность равна – 5х4,8+3х28,8+2х30= 170 Вт. Следовательно, надо использовать 200-ваттный блок питания.
Использование компьютерного БП в качестве драйвера
Перед тем как использовать блок питания необходимо произвести расчет мощности светодиодной ленты, которая будет к нему подключена.
Компьютерные блоки питания выдают следующие уровни напряжения: +3,3, +5,0, +12, -12 В. Для питания светодиодных лент используют одно из них +12В.
Мощность, которую способен обеспечить блок питания, указана на специальных наклейках. Для нормального функционирования нельзя нагружать блок питания на мощность выше 80% от указанного номинала. В противном случае токовый трансформатор будет перегреваться, возможен его быстрый выход из строя.
Для запуска блока питания в работу перед включением необходимо замкнуть два проводника.
При подключении ленты используют разные выходы +12 В, чтобы не перегружать один проводник.
0%
RGB лента состоит из разноцветных или трехцветных светодиодов?
Разноцветных, установленных поочередно.
Трехцветных.
Зависит от конструкции – может быть и так, и так.
Верно! Не верно!
Продолжить »
Можно ли светодиодную ленту использовать для освещения
Нельзя – она очень слабо светит.
Можно, если создаваемого ею светового потока для этого достаточно.
Нельзя – можно испортить глаза.
Верно! Не верно!
Продолжить »
Можно ли светодиодную ленту погружать в воду?
Можно – она питается низким напряжением.
Можно, если она имеет герметичное исполнение (IP67 и выше).
Категорически нельзя.
Верно! Не верно!
Продолжить »
Зависит от конструкции.
На 12 В.
На 24 В.
На 36 В.
Верно! Не верно!
Продолжить »
Почему разрезать ленту можно только в специально предназначенных местах?
Чтобы не вызвать короткое замыкание.
Чтобы не нарушить схему питания группы светодиодов.
Чтобы не испортить всю ленту.
Верно! Не верно!
Продолжить »
Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?
Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.
Предыдущие светодиоды забирают все напряжение.
Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.
Верно! Не верно!
Продолжить »
Все ли ты знаешь о светодиодной ленте
Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.
Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.
Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.
Ты очень хорошо знаком со светодиодными лентами.
Перепройти тест!
Предыдущая
Светодиодная лентаКак правильно обрезать светодиодную ленту
Следующая
Светодиодная лентаЛента rgb 5050 и её особенности
