Классификация
Существует две основные разновидности, которые отличаются как по внешнему виду, так и по особенностям назначения. В любом случае, они служат для проведения тока. Первый удлинитель для сварочного аппарата представляет собой обыкновенное устройство подключения к сети, которое помогает увеличить расстояние от стационарного источника тока. Второй тип удлинителя позволяет увеличить размер провода для сварочного аппарата, который отвечает за проведение тока выходного напряжения, которое получается после обработки трансформатором. Это особенно актуально, если сам аппарата расположен стационарно на посту, а требуется проводить сварку дальше, чем это предусмотрено размерами поста.
Обзор марок
В продаже можно найти различные марки кабелей, которые замечательно подходят для удлинителя. Каждый из видов имеет определенные особенности, которые нужно учесть перед выбором.
КГ
Данная аббревиатура расшифровывается как кабель гибкий. Рекомендован к использованию на открытых площадках (строительные локации, ремонтные работы под открытым небом и прочее). Данный вариант обладает высокой устойчивостью к изгибанию. Качественная продукция выдерживает минимум 30 циклов. При этом провода не боятся постоянных интенсивных и высоких температур.
Самый высокий температурный показатель – 50 градусов по Цельсию, низкий – 40 градусов мороза. Срок службы насчитывает 4 года. Европейские производители используют аббревиатуру XYMM.
А также в продаже можно найти вариант КГ-ХЛ. Он обладает всеми описанными выше характеристиками, но имеет повышенную устойчивость к низким температурам. Такой кабель можно постоянно использовать при суровых погодных условиях.
КГН
Этот вариант похож на представленный выше, однако обладает уменьшенным сроком эксплуатации (вместо 4-х лет – два с половиной года). А также изменен выдерживаемый температурный режим: от 50 градусов со знаком плюс, до 30 градусов со знаком минус.
Такой кабель можно использовать в локациях, где допустимо попадание масел и других жидкостей, включая агрессивные химические компоненты. Данная марка нуждается в защите от солнечных лучей.
ПВС
Основная отличительная характеристика этого вида заключается в устойчивости к прямым солнечным лучам. При этом кабель выполняет все необходимые функции даже при низких температурах.
Температурный диапазон следующий: от 25 градусов мороза до 40 градусов тепла. Специалисты рекомендуют использовать кабель в теплый сезон. Срок эксплуатации – 6 лет. Количество изгибаний – 30 тысяч.
ПРС
В этом случае производители используют следующий диапазон температур: от 40 градусов ниже нуля до 40 градусов тепла. Кабель данного типа можно использовать как внутри помещений, так и под открытым небом. Европейские компании используют обозначение RN.
Как соединять провода опрессовкой

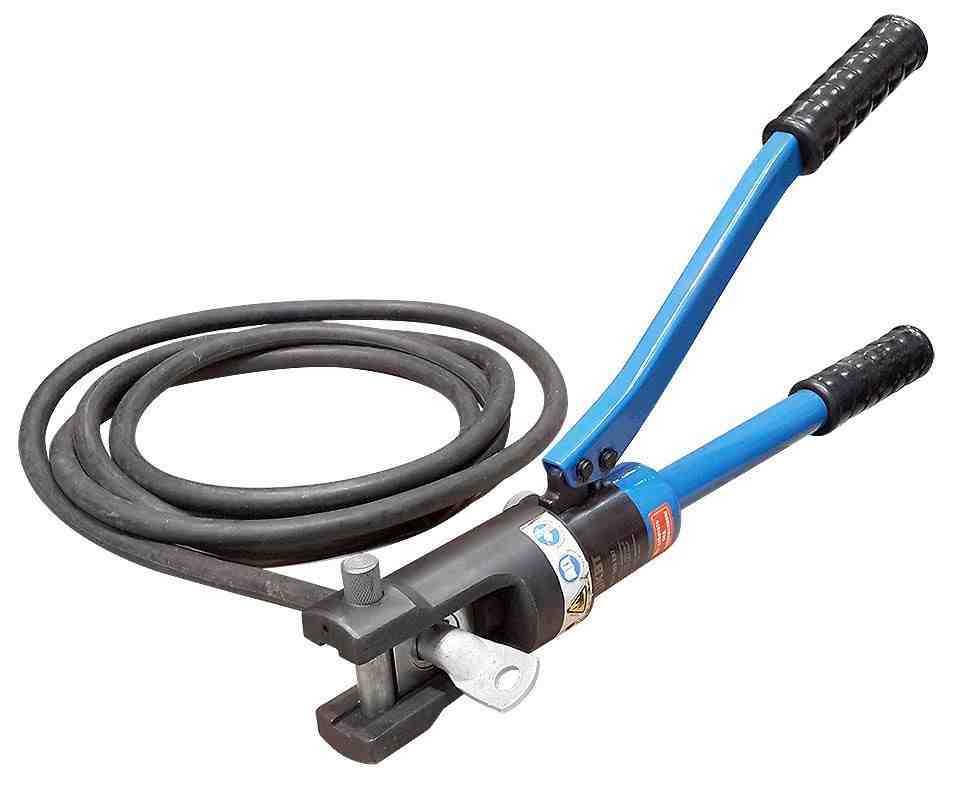

Ещё один способ соединения проводов — это опрессование. Это способ, при котором на соединяемые провода или кабели одевается медная или алюминиевая гильза, после чего опрессовывается специальным опрессователем. Для тонких гильз используют ручной опрессователь, а для толстых гидравлический. Этим способом можно даже соединять медные и алюминиевые провода, что недопустимо при болтовом соединении.
Для соединения этим способом кабель зачищают на длину больше, чем длина гильзы, чтобы после одевания гильзы проволока выглядывала на 10–15 мм. Если опрессовыванием соединяются тонкие проводники, то предварительно можно сделать скрутку. Если кабеля большого сечения, то, наоборот, на зачищенных участках необходимо проволоку выровнять, сложить все кабеля вместе и придать им круглую форму. В зависимости от местных условий кабеля можно сложить концами в одну сторону или встречно. На надежность соединения это не влияет.
На подготовленные кабеля плотно одевается гильза или, при встречной укладке, провода вставляются в гильзу с двух сторон. Если в гильзе остаётся свободное место, то его заполняют кусочками медной или алюминиевой проволоки. А если кабеля не помещаются в гильзе, то несколько проволочек (5–7 %) можно откусить бокорезами. При отсутствии гильзы нужного размера можно взять наконечник для кабеля, отпилив от него плоскую часть.
Гильза опрессовывается 2–3 раза по длине. Места опрессовки не должны находится на краях гильзы. От них необходимо отступить 7–10 мм, чтобы при опрессовке не раздавить проволоку.
Достоинством этого способа является то, что он позволяет соединять провода разного сечения и из разных материалов, что затруднительно при других способах соединения.
Полезные замечания
Как любое электрооборудование, удлинители боятся влаги. Работать с ними или оставлять их под дождём настоятельно не рекомендуется. Но если уж это произошло, то следует хорошо продуть розетки и вилки, затем просушить в жаркой сухой комнате не менее суток. По росе можно работать лишь в случае, если штепсельное соединение гарантировано не касается мокрой травы. Несоблюдение этого правила ведёт к полному его выходу из строя или даже к возгоранию удлинителя.
Если требуется подвести электричество на расстояние свыше 30 метров, то лучше выбрать более толстый кабель, так как на тонком, при большой мощности потребителя, напряжение может существенно падать. Но за городом оно и так часто бывает ниже номинала, поэтому может случиться такое, что электроинструмент не сможет развивать достаточную мощность или совсем откажется работать. Проблему с низким «сельским» напряжением можно решить, установив в доме однофазный стабилизатор мощностью 3–6 кВт, например, марки «ЭНЕРГИЯ Classic 5000» или «РАЙДЕР RDR 5000». Эти недорогие приборы способны поддерживать постоянный уровень выходного напряжения 220 В при входном от 120 до 280 В.
Разматывая кабель, ни в коем случае не сбрасывайте его с катушки, иначе он начнёт скручиваться и привести его в начальное состояние будет весьма непросто.
Плохие удлинители
К сожалению, чаще всего в продаже встречаются дешевые удлинители, которые скрывают в себе кучу потенциальных опасностей.
С виду, все вроде бы выглядит цивильно, да и надписи успокаивают. Номинальные токи до 16А, напряжение 250-260В! и т.п.
Однако стоит их раскрыть и все недостатки на лицо. Самое больное место – это заниженное сечение провода. Под “толстой” изоляцией и литой вилкой вы этого не увидите.
А вот внутри корпуса, в местах подключения к пластинам, уже можно кое с чем сравнивать.
Далее идут примагничивающиеся контактные пластины. Вот такая картина говорит о многом:
Иногда их даже делают из жести консервных банок, о чем свидетельствует рисунок по бокам. Вместо латуни здесь используется оцинкованное железо. Как правило, в таких моделях и сама вилка сделана из этого же материала.
Даже при нагрузке меньше 1кВт провод начинает греться, а при длительной нагрузке может и расплавиться. Все это чревато возникновением пожара.
Поэтому будьте внимательны при покупке и никогда не доверяйте только надписям и фирменным названиям. Подобрать себе качественный удлинитель для абсолютно любых целей протяженностью от 1,5м до 50м можно здесь.
Маркировка электропровода
Для отечественных электрических удлинителей используется несколько видов провода, но для использования вне помещений пригодны всего лишь 3 типа:
- ПВС – двух- или трёхжильный, для наружного использования, стоек к ультрафиолету, срок службы более 6 лет. Изоляция: поливинилхлорид (ПВХ) внутренняя, и ПВХ – внешняя оболочка. На морозе твердеет, может растрескаться. Окраска – произвольная. Расшифровка: П – провод, B – изоляция ПВХ, С – соединительный.
- КГ и КГ-ХЛ – двух- или трёхжильный, для наружного использования, срок службы более 4 лет. Изоляция по слоям: полиэтилентерефталат (ПЭТ), резина, ПЭТ, резина. Повышенная стойкость к механическим воздействиям, сжатию, изгибам. Цвет чёрный, остаётся мягким на морозе, особенно модификация ХЛ – холодостойкий (до -60 °C). Желательно предохранять от солнечных лучей. Расшифровка: КГ – кабель гибкий.
Структура кабеля КГ-ХЛ
Если удлинитель с заземлением, то шнур у него трёхжильный, а его маркировка должна иметь цифру «3». Пример – ПВС 3х1,5 – обозначение 3-жильного провода.
Какой выбрать, зависит от предполагаемых условий эксплуатации. Теоретически, лучше если шнур оранжевого цвета – его хорошо видно в траве. Но, практика показывает, что частота повреждений его газонокосилкой или триммером мало зависит от того, чёрный он или оранжевый. Человек сконцентрировавшись на работе, не замечает его, даже если он и яркий. Поэтому выбор цвета, скорее, вопрос эстетический. Однако, кабель марки КГ, более надёжен, но выпускается только в чёрном исполнении.
Элементы штепсельного соединения
Садовой технике обычно требуется однофазное питание, соответственно, для подключения к электросети используются вилка европейского стандарта с диаметром штырьков 5 мм (у российского – 4 мм). Соответствующая должна быть и розетка.
Используются всего три контакта: «фаза» и «нейтраль» с выводом на штыри, а также «земля» в виде пластин по бокам вилки и розетки. «Земляной» контакт обязательно должен быть присоединён к заземляющей линии бытовой электросети, иначе во время работы даже такого маломощного инструмента, как триммер, между его корпусом и почвой будет присутствовать потенциал, равный половине напряжения электросети. То есть 220/2 = 110 вольт (В). Особенно сильно это почувствуется после дождя в кожаной обуви – не смертельно, но ощущения весьма неприятные.
Вилка и розетка удлинителя должны быть литыми обрезиненными, класса защиты не менее IP44. Они выпускаются под номинальный ток 10, 16 и 25 ампер (А). Токопроводящий шнур удлинителя должен заканчиваться единственной розеткой, так как блок на несколько гнёзд слишком громоздкий.
Виды
Кабели, которые используют при изготовлении удлинителей, делят на марки. Каждая из них обладает определенными техническими характеристиками, о которых пойдет речь далее в статье.
В продаже можно найти варианты, которые рассчитаны для различных температурных показателей. Морозостойкие виды спокойно переносят низкие температуры. Даже при суровых температурах они не трескаются и сохраняют эластичность.
Стоит отметить варианты, что не боятся перегрева и длительного воздействия высоких температур. Современные производители предлагают провода, которые могут совмещать особенности обоих видов. Отдельно изготавливают варианты для стандартного бытового использования, не отличающиеся особыми физическими характеристиками.
Кабели делятся на виды и в зависимости от сечения. Минимальный показатель для провода удлинителя – 1,5 мм в квадрате. При его использовании переноска с мощностью в 3,5 кВт справится с нагрузкой в сети, которая будет достигать 5 кВт.
Маркоразмер КГ 3х1,5 считается подходящим для линии в 220 В.
