Расчет в Excel теплопотерь через пол и стены, примыкающие к грунту по общепринятой зональной методике В.Д. Мачинского.

Температура грунта под зданием зависит в первую очередь от теплопроводности и теплоемкости самого грунта и от температуры окружающего воздуха в данной местности в течение года. Так как температура наружного воздуха существенно различается в разных климатических зонах, то и грунт имеет разную температуру в разные периоды года на разных глубинах в различных районах.

Для упрощения решения сложной задачи определения теплопотерь через пол и стены подвала в грунт вот уже более 80 лет успешно применяется методика разбиения площади ограждающих конструкций на 4 зоны.

Каждая из четырех зон имеет свое фиксированное сопротивление теплопередаче в м2·°С/Вт:

R₁=2,1 R₂=4,3 R₃=8,6 R₄=14,2

Зона 1 представляет собой полосу на полу (при отсутствии заглубления грунта под строением) шириной 2 метра, отмеренную от внутренней поверхности наружных стен вдоль всего периметра или (в случае наличия подпола или подвала) полосу той же шириной, отмеренную вниз по внутренним поверхностям наружных стен от кромки грунта.

Зоны 2 и 3 имеют также ширину 2 метра и располагаются за зоной 1 ближе к центру здания.

Зона 4 занимает всю оставшуюся центральную площадь.

На рисунке, представленном чуть ниже зона 1 расположена полностью на стенах подвала, зона 2 – частично на стенах и частично на полу, зоны 3 и 4 полностью находятся на полу подвала.

Если здание узкое, то зон 4 и 3 (а иногда и 2) может просто не быть.

Площадь пола зоны 1 в углах учитывается при расчете дважды!

Если вся зона 1 располагается на вертикальных стенах, то площадь считается по факту без всяких добавок.

Если часть зоны 1 находится на стенах, а часть на полу, то только угловые части пола учитываются дважды.

Если вся зона 1 располагается на полу, то посчитанную площадь следует при расчете увеличить на 2×2х4=16 м2 (для дома прямоугольного в плане, т.е. с четырьмя углами).

Если заглубления строения в грунт нет, то это значит, что H=0.

Ниже представлен скриншот программы расчета в Excel теплопотерь через пол и заглубленные стены для прямоугольных в плане зданий.

Площади зон F₁, F₂, F₃, F₄ вычисляются по правилам обычной геометрии. Задача громоздкая, требует часто рисования эскиза. Программа существенно облегчает решение этой задачи.

Общие потери тепла в окружающий грунт определяются по формуле в КВт:

Q_Σ=((F₁+F_1у)/R₁+F₂R₂+F₃R₃+F₄R₄)*(t_вр-t_нр)/1000

Пользователю необходимо лишь заполнить в таблице Excel значениями первые 5 строчек и считать внизу результат.

Для определения тепловых потерь в грунт помещений площади зон придется считать вручную и затем подставлять в вышеприведенную формулу.

На следующем скриншоте показан в качестве примера расчет в Excel теплопотерь через пол и заглубленные стены для правого нижнего (по рисунку) помещения подвала.

Сумма потерь тепла в грунт каждым помещением равна общим тепловым потерям в грунт всего здания!

На рисунке ниже показаны упрощенные схемы типовых конструкций полов и стен.

Пол и стены считаются неутепленными, если коэффициенты теплопроводности материалов (λ_i), из которых они состоят, больше 1,2 Вт/(м·°С).

Если пол и/или стены утеплены, то есть содержат в составе слои с λ<1,2 Вт/(м·°С), то сопротивление рассчитывают для каждой зоны отдельно по формуле:

R_утепл_i=R_{неутепл}_i+Σ(δ_j/λ_j)

Здесь δ_j – толщина слоя утеплителя в метрах.

Для полов на лагах сопротивление теплопередаче вычисляют также для каждой зоны, но по другой формуле:

R_{на лагах}_i=1,18*(R_{неутепл}_i+Σ(δ_j/λ_j))

Что и зачем утеплять?

При строительстве домов многие не знают, и даже не догадываются, что в построенном частном доме, в отопительный сезон до 70% тепла будет уходить на отопление улицы.

Задавшись вопросом экономии семейного бюджета и проблемой утепления дома, многие задаются вопросом: что, и как утеплять

На этот вопрос очень легко ответить.

Достаточно зимой взглянуть на экран тепловизора, и вы сразу же помете, через какие элементы конструкции уходит тепло в атмосферу.

Если у Вас нет такого прибора, то не беда, ниже мы опишем статистические данные, которые показывают, куда и в каких процентах уходит тепло из дома, а также размести видео тепловизора с реального проекта.

При утеплении дома

важно понимать, что тепло уходит не только через перекрытия и крышу, стены и фундамент, но и через старые окна и двери, которые нужно будет заменить, или утеплить в холодное время года

Гидравлические расчеты для системы отопления

Расчеты такого типа помогают правильно подобрать трубы для системы отопления, в частности определить их длину и сечение. Также от этого зависит эффективность работы системы, так как можно легко рассчитать основные параметры насосного оборудования.

Гидравлические расчеты необходимы для определения следующих параметров:

Расход воды в отопительной системе. Для этого применяют формулу:

М = Q/Cp*DPt,

где Q – общая мощность отопительной системы, Ср – удельная теплоемкость воды, которая в большинстве случаев равна 4,19 КДж, DPt – разница между температурами на входе в котел и на выходе из него.

Чтобы определить расход воды на одном из участков трубопровода, можно воспользоваться аналогичным способом. При этом следует выбирать участки с одинаковой скоростью теплоносителя. Затем определяют общую мощность всех приборов отопления и подставляют в формулу

Важно выполнить расчет всех участков между радиаторами. Немаловажна и формула расчета тепловой энергии, которую тоже стоит использовать.

Известная величина расхода теплоносителя в системе позволяет определить его скорость. Для этого используется такая формула:

V = M/P*F.

Здесь М – расход теплоносителя на определенном участке, Р – показатель его плотности, F – площадь поперечного сечения трубы. Для определения последнего параметра применяется формула: 3,14r/2, где буквой r обозначен внутренний диметр трубы.

Потери напора теплоносителя при трении в трубе. Вычислить этот параметр можно по формуле:

DP_ptp = R*L.

Здесь буквой R обозначены удельные потери при трении, L – длина участка трубы.

Кроме этого следует выполнить расчет снижения напора в местах, где теплоноситель встречает препятствие, в частности речь идет о различной запорной арматуре и фитингах. Для расчета также существует определенная формула, в которой необходимо перемножить плотность воды, ее скорость и общую сумму коэффициентов сопротивлений на определенном участке.

Выполнив сложение значений на каждом участке между приборами отопления, важно сравнить полученный результат с контрольными параметрами. Для эффективной работы циркуляционного насоса утеря напора на длинных участках трубопровода не должна быть больше 20 КПа, а скорость перемещения воды должна составлять не более 1,5 метров в секунду

При повышенных значениях теплоноситель будет двигаться очень шумно. Кроме того согласно Санитарным Нормам указанная скорость теплоносителя предотвращает появление воздуха в системе.

Общая площадь и жилая площадь дома

В связи с тем, что от площади зависит размер коммунальных услуг, надо, чтобы площадь в документах соответствовала действительности. Иногда для этого требуется заказывать новый технический паспорт на жилое помещение. На основании данных, содержащихся в нем, составляется кадастровый паспорт, а сведения из него указываются в свидетельстве о собственности.

Люди часто путают такие понятия, как общая площадь и жилая площадь, главное, руководствоваться документами при определении площади, однако, если вам нужно знать размер площади для конкретных целей, не лишним будет консультация юриста, который, зная правовые особенности того или иного вопроса, поможет вам не только словом, но и делом.

Потенциальная энергия

Эта физическая характеристика является частью полной механической энергии. Описывает расположение тела в силовом поле (источнике силы). Причём эта величина может давать оценку только для целой системы. Она бесполезна для характеристики отдельных точек. При этом оценивается не величина, а ее изменение.

Единицей измерения является Дж или Эрг. Наиболее часто применяемые графические обозначения – U, Ep, W.

Различают следующие типы потенциальной энергии:

в пределах земного притяжения;
в зоне действия электростатических полей;
в системах механической природы.

Для тела, расположенного поблизости от земной поверхности, формула имеет вид:

Ер = m*g*h,

где:

m – масса;
g – ускорение свободного падения (9,8 м/с2);
h – высота центра массы тела над нулевым уровнем.

Уровень нуля можно выбирать произвольно.

Электрически заряженная материальная точка, имеющая потенциал φ(r→), находясь в зоне электростатического поля, обладает потенциальной энергией Ер. Она вычисляется с помощью выражения:

Ер = qp* φ(r→),

где qp – электрический заряд, которым эта точка обладает.

В механических системах при упругих деформациях тела разные его точки взаимодействуют между собой. Такие взаимодействия можно охарактеризовать потенциальной энергией.

Упругая деформация может быть записана как:

Ep = k*(∆x)2/2.

Здесь k – это жёсткость (упругость), ∆x – величина смещения от равновесного положения.

Расчет тепловых потерь в программе Excel

Шаг 2

Нужно заполнить исходные данные: номер помещения (если вам нужно), его название и температура внутри, название ограждающих конструкций и их ориентация, размеры конструкций. Вы увидите, что площадь считается сама. Если хотите отнимать площадь окна от стен, нужно корректировать формулы, так как мы не знаем где у вас будут записаны окна. У нас площади отнимаются. Также нужно заполнить коэффициент теплопередачи 1/R, разницу температур и поправочный коэффициент. К сожалению, их заполняют вручную. В примере у нас кабинет с тремя внешними стенами в одной стене два окна, в другой нет окон и третья имеет одно окно. Конструкции стен будет как в примере, где мы рассчитывали R, поесть к=1/R=1/2,64=0,38. Пол пусть будет на грунте и его поделим на зоны у нас их две и потери считаем для двух зон , тогда к1=1/2,15=0,47, к2=1/4,3=0,23. Окна пусть будут энергосберегающие R_о= 0,87 (м2°С/Вт), тогда к=1/0,87=1,14.

На картинке видно, что количество потерь тепла уже прорисовывается.

Шаг 3

К сожалению, также вручную заполняются и дополнительные потери. Вводить их нужно в процентах, программа сама в формуле переведет их на коэффициент. И так, для нашего примера: Стены 3 значит к каждой стене +5% теплопотерь, местность не веретенная поэтому +5% к каждому окну и стене, Ориентация на Юг +5% для конструкций, на Север и Восток +10%. Дверей внешних нет поэтому 0, но если бы были то суммировались бы проценты только к той стене в которой есть дверь. Напоминаем, что к полу или перекрытию дополнительные потери тепла не относятся.

Как видно, потери помещения возросли. Если у вас заходит в помещение уже теплый воздух, этот шаг последний. Число записанное в столбце Q, и есть ваши искомые тепловые потери помещения. И эту процедуру нужно провести для всех остальных помещений.

Шаг 4

В нашем же случае воздух не подогревается ,и чтобы рассчитать полные потери тепла, нужно в столбик Rввести площадь нашего помещения 18 м2, а в столбец S его высоту 3 м.

Эта программа значительно ускоряет и упрощает расчеты, даже невзирая на большое количество введенных вручную элементов. Она не раз помогала нам. Надеемся и вам она станет помощником!

Климатические зоны тоже важны

Не для кого ни секрет, что в разных климатических зонах имеется разная потребность в обогреве, поэтому при проектировании проекта необходимо учитывать и эти показатели.

Климатические зоны также имеют свои коэффициенты:

средняя полоса России имеет коэффициент 1,00, поэтому он не используется;
северные и восточные регионы: 1,6;
южные полосы: 0,7-0,9 (учитываются минимальные и среднегодовые температуры в регионе).

Данный коэффициент необходимо умножить на общую тепловую мощность, а полученный результат разделить на теплоотдачу одной части.

Таким образом, расчет отопления по площади особых трудностей не представляет. Достаточно немного посидеть, разобраться и спокойно посчитать. С его помощью каждый владелец квартиры или дома может легко определить величину радиатора, который следует установить в комнате, кухне, ванной или в любом другом месте.

Если вы сомневаетесь в своих силах и знаниях – доверьте монтаж системы профессионалам. Лучше заплатить один раз профессионалам, чем сделать неправильно, демонтировать и повторно приступить к работе. Или же не сделать ничего вообще.

Информация по назначению калькулятора

Калькулятор теплопотерь предназначен для расчета примерного количества тепла, теряемого помещением через ограждающие конструкции в единицу времени в самую холодную пятидневку выбранного населенного пункта (по актуализированной редакции СП 131.13330.2012).

Информация актуальна на 2019 год.

Данные расчеты являются достаточно приблизительными, так как невозможно учесть абсолютно все факторы, влияющие на тепловые потери, а полученные результаты необходимо проверять экспериментально, для подтверждения расчетов. Ошибки в конструкции стен так же могут значительным образом повлиять на фактические теплопотери. Например, образование конденсата внутри стеновой конструкции может значительно увеличить теплопроводность теплоизолирующего материала в зимний период.

Также на общие теплопотери влияют разность наружной и внутренней температур, солнечная радиация, атмосферные осадки, ветра и другие факторы. Моделирование процессов тепловых потерь целого здания является актуальной проблемой. Зная теплопотери здания, можно переходить к выбору мощности и вариантов системы отопления.

Для снижения тепловых потерь здания необходимо использовать максимально эффективные теплоизоляционные материалы

Особенно стоит уделить внимание кровле, так как именно через нее наружу уходит наибольшее количество тепла из помещения. Для поддержания комфортного внутреннего микроклимата, а так же снижения финансовых затрат на отопление, необходимо соблюдать правильный баланс утепления всех ограждающих конструкций

Примерное минимальное качество утепления наружных стен

Хорошее:

~ 300 мм Дерево + 100 мм Полистирол/Каменная Вата

~ 500 мм Газо- и пенобетон

~ 300 мм Газо- и пенобетон + 100 мм Полистирол/Каменная Вата

~ 400 мм Керамзитобетон + 100 мм Полистирол/Каменная Вата

~ 250 мм Кирпич + 200 мм Полистирол/Каменная Вата

Среднее:

~ 300 мм Дерево + 50 мм Полистирол/Каменная Вата

~ 400 мм Газо- и пенобетон

~ 300 мм Газо- и пенобетон + 50 мм Полистирол/Каменная Вата

~ 200 мм Керамзитобетон + 100 мм Полистирол/Каменная Вата

~ 250 мм Кирпич + 100 мм Полистирол/Каменная Вата

Плохое:

~ 200 мм Дерево

~ 200 мм Газо- и пенобетон

~ 100 мм Газо- и пенобетон + 120 мм Кирпич

~ 300 мм Керамзитобетон

~ 250 мм Кирпич

Это интересно: Калькулятор расчета стоимости отопления — рассматриваем во всех подробностях

Примерное минимальное качество утепления наружных стен

Чтобы поддерживать теплый режим в помещениях (+20°C), надо вычислить мощность подходящего отопительного оборудования. Рассчитаем параметры дома с обычной конструкцией фасада (без вентиляционной прослойки) в Подмосковье с общей площадью наружных стен 360 м кв. Для этого региона средняя минимальная наружная температура по справочнику составляет -20°C. Вставим в калькулятор следующие значения для каждого слоя (материал/ толщина в см/ коэффициент теплопроводности):

бетон/ 20/ 2,1;
пенобетон плотностью 1000 кг на м куб./ 30/ 0,47;
пенополистирол/ 20/ 0,06.

В результате получим 3,9 кВт. Изменяя исходные параметры, можно сделать нужные корректировки.

Калькулятор для расчета тепловых потерь

Пользоваться специализированным программным обеспечением удобнее, чем последовательным вычислением с помощью формул. При выборе подходящего инструментария следует проверить используемую методику. Необходимо убедиться, что в исходных данных учитываются все значимые факторы. Полученное значение рекомендуется несколько увеличить, чтобы отопительное оборудование не работало с повышенными нагрузками.

Пример расчета теплого пола

Путем расчета теплопотерь мы выяснили, что в конкретном помещении они составляют 1200 Вт. Так же нам известно, что мы хотим температуру в помещении 20 градусов. Полезная площадь теплого пола при этом составляет 20 квадратов. На полу будет лежать паркет. Термическое сопротивление паркета составляет 0.1 м2К/Вт.

Для начала давайте определим плотность теплового потока на один квадрат площади.

Q=1200/20= 60 Вт/м2

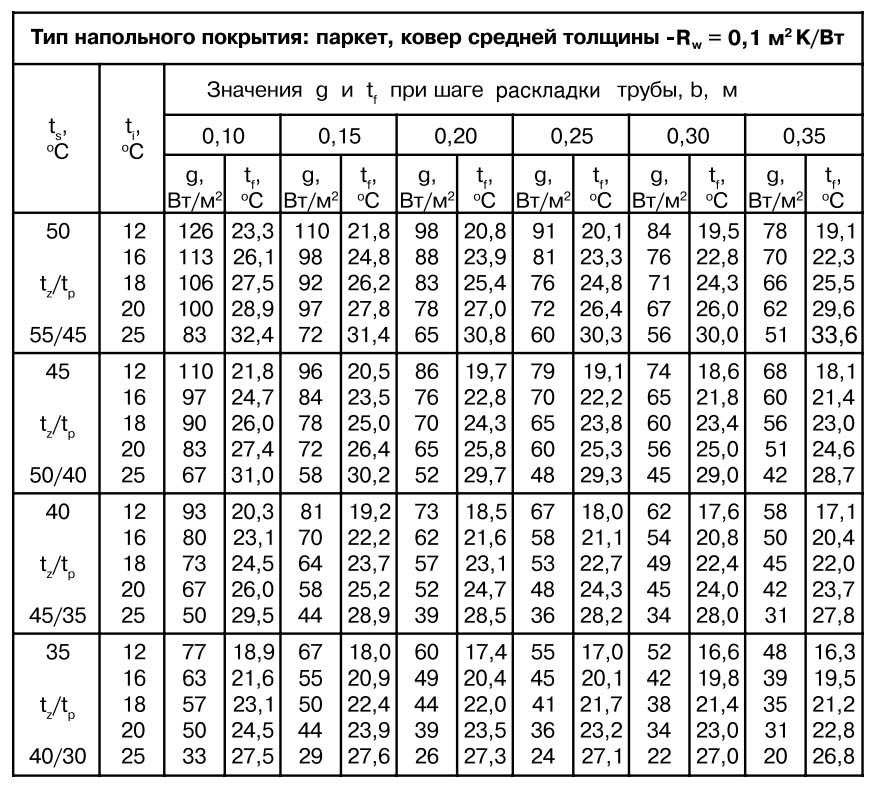

По расчетной таблице видно, что желаемую температуру в 20 градусов мы можем получить с шагом укладки 25 см. При этом температура поверхности пола составит 25,3 градуса.

Больше таблиц вы можете найти, как вариант, в книге «Металлополимерные трубы и фитинги» от компании Эгопласт.

Длину трубы определить не составит труда

L=20/0,25=80 метров

Находим расход воды по формуле G=3,6*Q/4,187*(t_z-t_p). Температура по таблице у нас равна 50/40.

G=3,6*1200/4,187*(50-40)=103,2 кг/ч=0.0287 л/с=0,0000287 м3/с

Эти данные помогут при выставлении значений на расходомерах распределительного коллектора.

Для наших условий нужно разложить 80 метров трубы с шагом 25 см. Это идеальная длина контура. Если значение будет превышать 90-100 метров, желательно разделить помещение на два контура.

Необходимые нормативные документы

Для расчета потребуются два СНиПа, один СП, один ГОСТ и одно пособие:

СНиП 23-02-2003 (СП 50.13330.2012). «Тепловая защита зданий». Актуализированная редакция от 2012 года .
СНиП 23-01-99* (СП 131.13330.2012). «Строительная климатология». Актуализированная редакция от 2012 года .
СП 23-101-2004. «Проектирование тепловой защиты зданий» .
ГОСТ 30494-96 (заменен на ГОСТ 30494-2011 с 2011 года). «Здания жилые и общественные. Параметры микроклимата в помещениях» .
Пособие. Е.Г. Малявина «Теплопотери здания. Справочное пособие» .

Скачать СНиПы и СП вы можете здесь, ГОСТ — здесь, а Пособие — здесь.

4 Сложная методика

Так как даже при укрупненном расчете погрешность оказывается довольно высокой, приходится использовать более сложный метод определения параметра нагрузки на отопительную систему. Чтобы результаты оказались максимально точными, необходимо учитывать характеристики дома. Среди них важнейшей является сопротивление теплопередачи материалов, использовавшихся для изготовления каждого элемента здания — пол, стены, а также потолок.

Рассматриваемая методика состоит из двух этапов. Сначала рассчитываются теплопотери по оконным проемам и наружным стенам, а затем — по вентиляции. В качестве примера можно взять следующие характеристики строения:

Площадь и толщина стен — 290 м² и 0,4 м.
В строении находятся окна (двойной стеклопакет с аргоном) — 45 м² (R =0,76 м²*С/Вт).
Стены изготовлены из полнотелого кирпича — λ=0,56.
Здание было утеплено пенополистиролом — d =110 мм, λ=0,036.

Исходя из вводных данных, можно определить показатель сопротивления телепередачи стен — R=0.4/0.56= 0,71 м²*С/Вт. Затем определяется аналогичный показатель утеплителя — R=0,11/0,036= 3,05 м²*С/Вт. Эти данные позволяют определить следующий показатель — R общ =0,71+3,05= 3,76 м²*С/Вт.

Фактические теплопотери стен составят — (1/3,76)*245+(1/0.76)*45= 125,15 Вт. Параметры температур остались без изменений в сравнении с укрупненным расчетом. Очередные вычисления проводятся в соответствии с формулой — 125,15*(22+15)= 4,63 кВт/час.

https://youtube.com/watch?v=0N2PpGgqh4A

На втором этапе рассчитываются теплопотери вентиляционной системы. Известно, что объем дома равен 490 м³, а плотность воздуха составляет 1,24 кг/м³. Это позволяет узнать его массу — 608 кг. На протяжении суток в помещении воздух обновляется в среднем 5 раз. После этого можно выполнить расчет теплопотерь вентиляционной системы — (490*45*5)/24= 4593 кДж, что соответствует 1,27 кВт/час. Остается определить общие тепловые потери строения, сложив имеющиеся результаты, — 4,63+1,27=5,9 кВт/час.

Результат будет максимально точным, если учитывать потери через пол и крышу. Сложные вычисления здесь проводить необязательно, допускается использование уточняющего коэффициента. Процесс расчетов теплонагрузки на систему обогрева отличается высокой сложностью. Однако его можно упростить с помощью программы VALTEC.

Расчет мощности котла и теплопотерь.

Собрав все необходимые показатели, приступайте к калькуляции. Конечный результат укажет количество расходуемого тепла и сориентирует вас на выбор котла. При расчете теплопотерь за основу берутся 2 величины:

Разница температуры снаружи и внутри здания (ΔT);
Теплозащитные свойства объектов дома (R);

Для выявления расхода тепла ознакомимся с показателями сопротивления теплопередачи некоторых материалов

Таблица 1. Теплозащитные свойства стен

Материал и толщина стены	Сопротивление теплопередаче
Кирпичная стена толщина в 3 кирпича (79 сантиметров) толщина в 2.5 кирпича (67 сантиметров) толщина в 2 кирпича (54 сантиметров) толщина в 1 кирпича (25 сантиметров)	0.592 0.502 0.405 0.187
Сруб из бревна Ø 25 Ø 20	0.550 0.440
Сруб из бруса Толщина 20см. Толщина 10см.	0.806 0.353
Каркасная стена (доска +минвата + доска) 20 см.	0.703
Стена из пенобетона 20см. 30см.	0.476 0.709
Штукатурка (2-3 см)	0.035
Потолочное перекрытие	1.43
Деревянные полы	1.85
Двойные деревянные двери	0.21

Данные в таблице указаны с температурной разницей 50 °(на улице -30°,а в помещение +20°)

Таблица 2. Тепловые расходы окон

Тип окна	R_T	q. Вт/	Q. Вт
Обычное окно с двойными рамами	0.37	135	216
Стеклопакет (толщина стекла 4 мм) 4-16-4 4-Ar16-4 4-16-4К 4-Ar16-4К	0.32 0.34 0.53 0.59	156 147 94 85	250 235 151 136
Двухкамерный стеклопакет 4-6-4-6-4 4-Ar6-4-Ar6-4 4-6-4-6-4К 4-Ar6-4-Ar6-4К 4-8-4-8-4 4-Ar8-4-Ar8-4 4-8-4-8-4К 4-Ar8-4-Ar8-4К 4-10-4-10-4 4-Ar10-4-Ar10-4 4-10-4-10-4К 4-Ar10-4-Ar10-4К 4-12-4-12-4 4-Ar12-4-Ar12-4 4-12-4-12-4К 4-Ar12-4-Ar12-4К 4-16-4-16-4 4-Ar16-4-Ar16-4 4-16-4-16-4К 4-Ar16-4-Ar16-4К	0.42 0.44 0.53 0.60 0.45 0.47 0.55 0.67 0.47 0.49 0.58 0.65 0.49 0.52 0.61 0.68 0.52 0.55 0.65 0.72	119 114 94 83 111 106 91 81 106 102 86 77 102 96 82 73 96 91 77 69	190 182 151 133 178 170 146 131 170 163 138 123 163 154 131 117 154 146 123 111

RT — сопротивление теплопередачи;

Вт/м^2 – количество тепла, которое расходуется на один кв. м. окна;

четные цифры указывают на воздушное пространство в мм;

Ar — зазор в стеклопакете заполнен аргоном;

К – окно имеет наружное тепловое покрытие.

Имея в наличии стандартные данные о теплозащитных свойствах материалов, и определив перепад температур легко рассчитать тепловые потери. На пример:

Снаружи — 20°С., а внутри +20°С. Стены построены из бревна диаметром 25см. В этом случае

R = 0.550 °С· м2/ Вт. Тепловой расход будет равен 40/0.550=73 Вт/ м2

Теперь можно приступить к выбору источника тепла. Существуют несколько видов котлов:

Электрические котлы;
Газовые котлы
Нагреватели на твердом и жидком топливе
Гибридные (электрические и на твердом топливе)

Перед тем как приобрести котел, вы должны знать, какая мощность потребуется для поддержания благоприятной температуры в доме. Для этого существуют два способа определения:

Расчет мощности по площади помещений.

По статистике принято считать, что для нагрева 10 м2 требуется 1 кВт теплоэнергии. Формула применима в случае, когда высота потолка не более 2,8 м и дом средне утеплен. Суммируем площадь всех комнат.

Получаем, что W=S×Wуд/10, где W- мощность теплогенератора, S-общая площадь здания, а Wуд является удельной мощность, которая в каждом климатическом поясе своя. В южных регионах она 0,7-0,9 кВт, в центральных 1-1,5 кВт, а на севере от 1,5 кВт до 2 кВт. Допустим, котел в доме площадью 150 кв.м, который находится в средних широтах должен обладать мощностью 18-20кВт. Если потолки выше стандартных 2,7м, например, 3м, в этом случае 3÷2,7×20=23 (округляем)

Расчет мощности по объему помещений.

Этот тип вычислений можно произвести, придерживаясь строительных норм и правил. В СНиП прописан расчет мощности отопления в квартире. Для кирпичного дома на 1 м3 приходится 34 Вт, а в панельном – 41 Вт. Объем жилья определяется умножением площади на высоту потолка. Например, площадь апартаментов 72 кв.м., а высота потолков 2,8 м. Объем будет равен 201,6 м3. Так, для квартиры в кирпичном доме мощность котла будет равна 6,85 кВт и 8,26 кВт в панельном. Правка возможна в следующих случаях:

На 0.7, когда этажом выше или ниже находится неотапливаемая квартира;
На 0.9, если ваша квартира на первом или последнем этаже;
Коррекция производится при наличии одной внешней стены на 1,1, две – на 1,2.

Калькулятор расчета необходимой тепловой мощности для отопления помещений

Пояснения по проведению расчетов

Последовательно уносим данные в поля калькулятора.

Первым делом определим климатические особенности – указанием примерной минимальной температуры, свойственной региону проживания в самую холодную декаду зимы. Естественно, речь идет о нормальной для своего региона температуре, а не о каких-то «рекордах» в ту или иную стороны.

Кстати, понятное дело, это поле не будет меняться при расчетах для всех помещений дома. В остальных полях – возможны вариации.

Далее идет группа из двух полей, в которых указываются площадь помещения (точно) и высота потолков (выбор из списка).

Следующая группа данных учитывает особенности расположения помещения:

— Количеств внешних стен, то есть контактирующих с улицей (выбор из списка, от 0 до 3).

— Расположение внешней стены относительно стороны света. Есть стены, регулярно получающие заряд тепловой энергии от солнечных лучей. Но северная стена, например, солнца не видит вообще никогда.

— Если на местности, где расположен дом, выражено преобладание какого-то направления зимнего ветра (устойчивая роза ветров), то это тоже можно принять во внимание. То есть указать, находится ли внешняя стена на наветренной, подветренной или параллельной направлению ветра стороне

Если таких данных нет, то оставляем по умолчанию, и программа рассчитает, как для самых неблагоприятных условий.

— Далее, указывается, насколько утеплены стены. Выбирается из трех предложенных вариантов. Точнее даже, из двух, так как в доме с вообще неутепленными стенами затевать отопление — абсолютная бессмыслица.

— Два схожих поля поросят указать, с чем соседствует помещение «по вертикали», то есть что расположено сверху и снизу. Это поможет оценить размеры теплопотерь через полы и перекрытия.

Следующая группа касается окон в помещении

Здесь важно и их количество, и размеры, и тип, в том числе – особенности стеклопакетов. По совокупности этих данных программа выработает поправочный коэффициент к результату расчетов.
Наконец, на количество теплопотерь серьёзно влияет наличие в комнате дверей, выходящих на улицу, на балкон, в холодный подъезд и т.п

Если дверями регулярно в течение дня пользуются, то любое их открытие сопровождается притоком холодного воздуха. Понятно, что это требует возмещения в форме дополнительной тепловой мощности.

Все данные внесены – можно «давить на кнопку». В результате пользователь сразу получит искомое значение тепловой мощности для конкретного помещения.

Как уже говорилась, сумма всех значений даст результат за весь дом (за квартиру) в целом, в киловаттах.

По этой величине, считая ее минимумом, подбирают, кстати, и котел отопления. И именно эта суммарная величина понадобится, когда придёт время считать реальные денежные расходы на эксплуатацию системы отопления.

А данные по каждой из комнат тоже весьма полезны — для подбора и расстановки радиаторов отопления, или для выбора подходящей модели электрического обогревателя.
