Порядок действий
1. Отключить автомат в квартирном (подъездном) щитке. Отсюда вывод – заменой патрона желательно заниматься в светлое время. Как быть, если это условие по какой-либо причине невыполнимо? Установить рядом с местом расположения люстры настольную лампу, чтобы не работать в полной темноте.
Если проводка в квартире сделана «по уму», то розетки и потолочные светильники разведены по разным линиям (хотя автор сталкивался и с «приятными исключениями»). Но мы же отключаем для безопасности вводной автомат. Значит, и розетки обесточатся.
Здесь 2 варианта: или отложить работу на первую половину одного из следующих дней, когда в комнате будет светло, или (крайний случай) позвать кого-то на помощь и организовать подсветку фонариком.
В квартире, если смонтирован внутренний щиток, и того проще. Достаточно выключить соответствующий автомат.
2. Перевести настенный (или иной) выключатель люстры в положение «выкл». В случае если по какой-то причине вводной автомат отключать нежелательно.
3. При помощи щупа-индикатора проверить отсутствие напряжения на клеммнике люстры, через который соединяются ее провода с внутриквартирной линией.
Зачем это нужно, если все и так уже обесточено? По правилам эл/монтажа, выключатель (размыкатель цепи) устанавливается на фазной линии, до осветительного прибора. Теперь вопрос – все ли это знают? А из тех, кто «в курсе», многие ли соблюдают это положение? Лучше не рисковать и проверить наличие/отсутствие потенциала на всех клеммах колодки.
4. Отсоединить провода люстры. Здесь необходимо ориентироваться, как удобнее сделать – оставить ее в подвешенном состоянии или сначала снять с крючка («бабочки»).
5. Спустить люстру вниз. Замена патронов на высоте, тем более, если светильник достаточно габаритный, на несколько лампочек – не лучшее решение.
6. Демонтировать патрон. Сначала он раскручивается, после чего отсоединяются провода от его керамической колодки. Далее – съем нижней части корпуса. Его крепление производится по-разному, в зависимости от конструктивных особенностей люстры. Порядок действий несложно определить при визуальном осмотре.
Если люстра эксплуатируется давно, то нужно обратить внимание на состояние проводов внутри нее (от патрона до колодки). На этом этапе их несложно заменить на новые.. Далее – обратная сборка и подключение
И здесь же еще один совет – это необходимо делать сразу же. Если оставить установку нового патрона «на потом», то не факт, что такая работа пойдет быстро. У тех, кто занимается этим впервые, возникают сложности, так как многое забывается уже на второй день. Доказано практикой
Далее – обратная сборка и подключение. И здесь же еще один совет – это необходимо делать сразу же. Если оставить установку нового патрона «на потом», то не факт, что такая работа пойдет быстро. У тех, кто занимается этим впервые, возникают сложности, так как многое забывается уже на второй день. Доказано практикой.
Если присоединение люстры ранее было сделано скруткой, то желательно новое подключение организовать при помощи клеммных колодок.
Для бытового использования лучше приобрести изделия фирмы «WAGO». С подпружиненными контактами работать намного удобнее. Узнать о сортаменте и специфике применения этой продукции можно здесь.
Автор не считает вправе считать статью законченной, если все-таки не напомнит тем, кто редко сталкивается в быту с эл/проводкой и осветительными приборами (а такие люди среди нас действительно есть), некоторые моменты.
Для восстановления работоспособности люстры в полном объеме не обязательно заменять патрон лампы, которая не светится, даже если нить накала и не оборвана. Разгерметизация колбы (еще одна вероятная неисправность) – редчайший случай.
Конструкция
Электрические патроны обладают различной конструкцией, в зависимости от серии устройства. Чаще всего в быту используют модельный ряд, оснащенный резьбой Эдисона. Он имеет корпус цилиндрической формы, внутри которого содержатся остальные элементы.
Конструкция патрона
Сердечник
Это донная часть патрона, которая обладает широкой подошвой и отверстиями для закрепления. Может иметь в своей конструкции различные втулки и вставки для выведения провода. Чаще всего крепится к корпусу люстры.
Винтовой зажим
Выглядят как крепежные планки, обладающие резьбой. С их помощью осуществляется подача электрического тока к сердечнику.
Прижимной контакт
Выполняется из латуни, чаще всего является неразборной частью устройства. Также отвечает за подачу тока к лампочке.
Резьба
Наличие резьбы позволяет использовать различные типы ламп — как накаливания, так и светодиодные. Наиболее универсальной она является в моделях патронов е14 и е27.

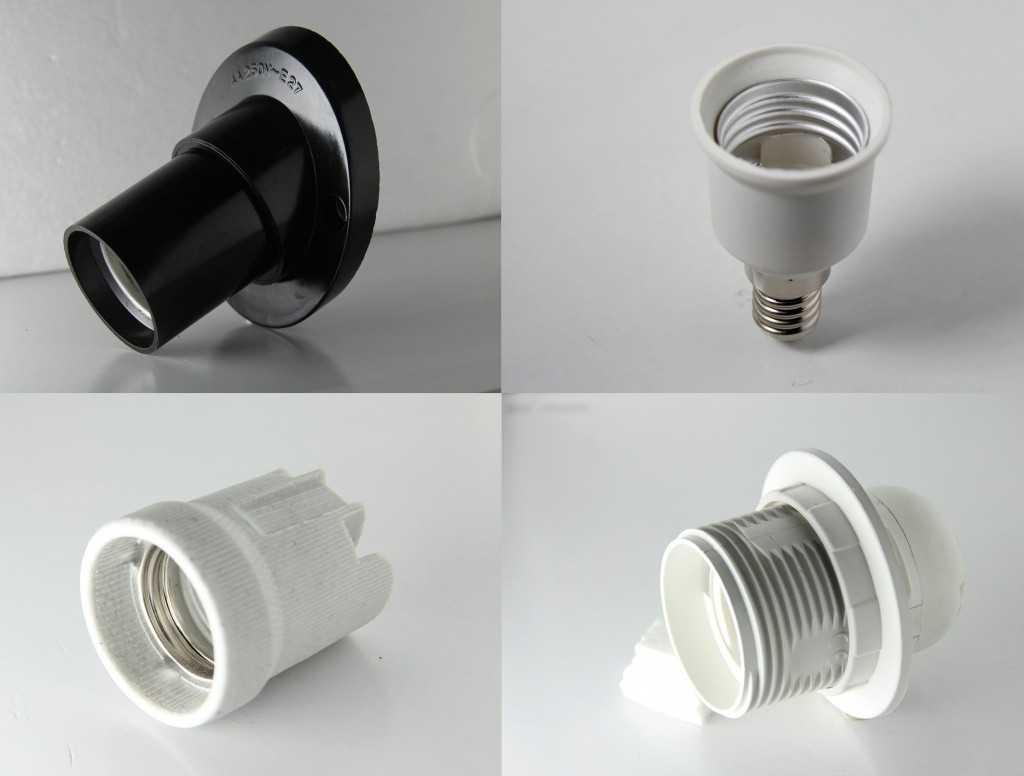

Корпус электрического патрона
Корпус
Патроны могут быть оснащены корпусом из различных материалов. От этого зависят их характеристики и возможности применения. Чтобы разобраться, как снять патрон с люстры, необходимо знать его конструкцию, в том числе и тип корпуса. В продаже встречаются следующие разновидности:
- Керамические — выполнены из жаропрочной керамики, благодаря чему способны выдерживать нагрев до высоких температур. Как правило, являются неразборными. В основание встроены винтовые зажимы, при помощи которых осуществляется подключение. Это делается с использованием обычной отвертки. Недостатком таких патронов является низкая прочность.
- Пластиковые — неспособны выдерживать большой температурный нагрев, из-за чего сильно проигрывают керамическим. Предназначены для использования лампочек не мощнее 60 Вт. Конструкция обычно разборная, контакты располагаются во внутренней части. Подключение к плафону выполняется с помощью самозажимных клемм.
- Карболитовые — отличаются повышенной прочностью и стойкостью к нагреву. Обладают разборной конструкцией, подключение к сети происходит при помощи латунных контактов и винтового соединения.
Совет: как выкрутить цоколь от лампочки из патрона
Иногда цоколь лампочки заклинивает в патроне и его сложно вытащить. Если откручивать за стеклянную колбу, она отламывается и металлическая часть застряет. Чтобы извлечь ее оттуда нужно для начала обесточить люстру или другой светильник, с которым случилась неприятность. При этом отключать свет лучше на щитке, особенно, если не уверены, что выключатель размыкает фазу.
Далее, есть как минимум два варианта:
- Вставить в цоколь ножницы и раскрыть их. Концы упрутся в резьбу изнутри. Прилагая усилие к раскрытию ножниц, прокручивать их против часовой стрелки.
- Плоскогубцами подцепить металлический край детали, немного подогнуть вовнутрь и, схвативший за него пассатижами, выкрутить цоколь.
Посмотрите на видео еще один способ выкрутить часть сломавшейся лампочки при помощи пластиковой бутылки:
Процесс замены патрона в люстре
Чтобы произвести замену патрона в люстре, необходимо выполнить такие действия:
- отключить подачу электричества на щитке;
- отсоединить электропроводку;
- снять люстру с потолка;
- разобрать светильник;
- изъять неисправный патрон;
- установить целый;
- после замены произвести монтаж люстры.
Отключение света на щитке
Прежде чем выполнить замену патрона, нужно отключить подачу электроэнергии в помещение. Для этого следует автоматы на щитке, которые обеспечивают питанием потолочную люстру, перевести в неактивное состояние.
Отключение проводов
Все провода, которые подают питание на светильник, изолируют и разводят по сторонам, чтобы не произошло короткого замыкания.
Снятие люстры с потолка
Чтобы снять люстру, необходимо взять индикаторную отвертку и стремянку. Сначала нужно проверить выключатель, чтобы убедиться в отсутствии электричества. Затем выполнить такие действия:
- снять с люстры такие хрупкие детали, как плафон, украшающие элементы, лампы;
- открутить фиксирующий винт и колпак, который закрывает соединение проводов под потолком;
- если под колпаком находится крюк, провода отсоединяют и разводят, чтобы исключить короткое замыкание;
- если имеется планка, ослабляют зажимной болт или в случае необходимости снимают.
Фиксация люстры на натяжных потолках осуществляется с помощью одноразовых креплений типа бабочка. Поэтому их желательно не снимать. В противном случае следует заранее приобрести новое крепление.
Разборка светильника
Большая часть люстр имеет 3 или 5 посадочных мест для ламп, направленных в разные стороны. Если перед демонтажем люстра работала, нужно дождаться понижения температуры внутри светильника. Сначала убирают плафоны. В люстрах старого образца они фиксируются посредством резьбы. Другие держатся на специальных защелках или небольших болтах.
Пластмассовое кольцо с резьбой чаще всего используют для крепления данного элемента. Оно накручивается на внешнюю резьбу держателя, поэтому нужно быть аккуратным, чтобы не сломать изолирующую часть элемента.
Демонтаж патрона
Способ демонтажа зависит от типа конструкции и способа крепления в корпусе осветительного прибора. Чаще всего фиксация происходит на несколько болтов. Деталь снимается сразу или ее разбирают, изымая сердцевину. В этом случае удаляют защелку патрона, вынимают серединную часть и отключают провода. Последней откручивают гайку, фиксирующую корпус.
Когда требуется замена патрона с винтовыми зажимами, следует ослабить болты и вытянуть провода. В некоторых держателях типа Е14 имеются клеммные колодки. В большинстве случаев они одноразовые, поэтому их необходимо заменить.
Керамический патрон демонтируют следующим образом:
- отжимаются пластины с центрального контакта;
- откручивают болты с пластины, которая находится напротив керамического основания;
- центральные клеммы отгибаются на уровень боковых контактов.
Иногда керамические изделия достаточно почистить и подтянуть клеммы, чтобы обеспечить качественную работу патрона.
Установка нового патрона
Чтобы произвести замену патрона в светильнике, нужно подключить все провода. Они заводятся через нижнюю часть изделия, а из зачищенных концов формируют кольца. Их устанавливают на винты, фиксируют пластинами и зажимают. Если крепление осуществляется с помощью клемм, оголенные концы проводов скручивают, чтобы волоски не топорщились. Затем их вставляют в фиксаторы и зажимают плоскогубцами.
Фаза подводится к центральному контакту.
Дополнительно проверяют, соответствует ли сечение проводов потребляемой мощности люстры. По окончании замены производят сборку светильника и его установку в обратной последовательности.
Процесс замены патрона в люстре
Перед выполнением работ по замене патрона в люстре своими руками нужно обеспечить электробезопасность. Для этой цели в электрическом щите производят отключение автоматов, которые отвечают за питание электроэнергией люстры. После этого обесточенная люстра снимается, поскольку, если она будет подвешена к потолку, будет неудобно заменять патрон.
Вначале нужно подобраться к месту, в котором соединены провода. Это место располагается под потолком – его закрывает верхняя крышка люстры с помощью защитного колпака
Снимается изолента в месте, где соединены провода, и осторожно отсоединяется питающий провод от проводов, которыми оборудована люстра
Рекомендации по замене электрического патрона в люстре.
Все эти работы производятся с особой осторожностью, поскольку если проводку выполняли в советские времена, то использовали для этого алюминиевый провод. Еще со школы всем нам известны характеристики алюминия – хрупкого металла, который легко сломать
Если вы обнаружили соединение, выполненное скруткой, а провода – медный и алюминиевый, то, заменив патрон, постарайтесь в люстре произвести соединение этих проводов самозажимными клеммники марки wago.
Пошаговая инструкция по замене
Рассмотрим, как быстро и безопасно заменить своими руками вышедший из строя патрон в светильнике на новый. Для этого отключается свет, отсоединяются провода, снимается и разбирается люстра. Затем заменяется патрон и проводятся обратные действия.
Отключение света
Выполнять все работы с бытовыми электроприборами, естественно, можно только при обесточенной сети, чтобы избежать поражения электрическим током. При ремонте, замене и осмотре люстры и ее частей недостаточно просто выключить выключатель или выткнуть вилку из розетки – нужно обязательно перевести пакетник/рубильник квартиры или дома в положение «отключено».
Отсоединение проводов
Прежде снятия светильника с потолка необходимо отсоединить проводку. Контакт проводов современной люстры с электросетью осуществляется обычной скруткой либо посредством клеммных колодок. Все эти проводники и приспособления обычно прячутся за верхним колпаком светильника, называемого также защитным.
Перед касанием руками оголенных проводников и металлических частей проверьте их с помощью щупа-контактора или специальной отвертки на наличие напряжения. В некоторых квартирах размыкатель электросети устанавливают на линии фазы до прибора освещения!
Снятие люстры с потолка или демонтаж другого светильника
В зависимости от конструкционных особенностей снятие люстры с потолка может иметь свои особенности. Как правило, она либо весит на крюке, либо монтирована на планке или кронштейне. Может быть и вариант прикрученного плафона – тогда нужно просто вывернуть монтажные винты из панели или разъединить защелки.
Разборка светильника
Разбор люстры необходим, чтобы высвободить патрон. Существует большое количество разнообразных по конструкции и форме светильников. Однако все они имеют плафон. Его-то и нужно демонтировать от основного каркаса, чтобы облегчить работы по извлечению патрона, предварительно выкрутив все лампочки.
Демонтаж патрона
Чтобы быстро и без повреждения конструкции светильника демонтировать патрон, необходимо определить его вид и способ фиксации. Как правило, применяются два варианта:
- Фарфоровый новый. Крепление такого патрона осуществляется через два винта в основании. Вся процедура демонтажа в таком случае заключается в их выкручивании.
- Карболитовый старый. Существует несколько модификаций такого патрона – для стен, потолка, с приспособлением для закрепления плафона. Его демонтаж состоит из нескольких последовательных стадий: открутите держатель лампочки, открутите провода от освободившейся керамического основания и выверните дно патрона или открутите плоскую гайку – в зависимости от способа его крепления.
Установка нового патрона
Монтаж нового патрона должен проходить по схеме, прямо противоположной разборке старого, и зависит от особенностей и способа крепления светильника конкретной модификации. Однако если не удается поставить или подобрать аналогичную модель, то придется заменить и весь светильник или, если это возможно, только часть, куда крепится сам патрон.
Соединение проводников
Подсоединению проводников нужно уделить максимальное внимание и время. Малейшие оплошности могут привести к короткому замыканию, перегреву патрона, выходу из строя всего осветительного прибора
Кроме того, если раньше, до разбора, провода были на скрутках, то нужно обновить места соединения, установив их на более надежные клеммники. Ветхую или недостаточного сечения старую проводку внутри люстры нужно также заменить на новую, более надежную.
Совет: отсоединяя провода от старого патрона, заметьте, какой провод подходил к центральному контакту. Это и есть фазовая линия. При подсоединении проводов к новому патрону соблюдайте их расположение – каким оно было до замены.
Установка светильника и подключение электричества
Устанавливать собранный светильник нужно обязательно с помощником. Для начала необходимо правильно подсоединить все провода – самой люстры с электросетью, не забывая о правильном соединении линий фазы и нуля. После соединения всех проводников, закреплении элементов люстры, установке лампочки, можно включить напряжение сети и удостовериться в исправности собранной конструкции.
Разновидности и маркировка патронов для люстры
Резьбовые электрические патроны маркируются с помощью буквы «Е». Также в маркировке указывается диаметр цоколя (миллиметров). Указание технических характеристик можно увидеть на всех корпусах изделий.
Принцип работы всех патронов одинаковый. Отличаются они только тем, что имеют различные габаритные размеры и разное конструктивное исполнение. На предприятиях производится три типа патронов, которые рассчитаны на 220 В в электрической сети, и имеют полное соответствие с государственным стандартом:
- Е14. Применяют этот тип патронов для того, чтобы работала подсветка в СВЧ-печи, холодильнике или настольном светильники. Обычно максимальным током потребления для них является 2А (440 Вт).
- Е27. Используется для многих светильников. Максимальный ток потребления – 4А (880 Вт).
- Е40. Патроны этого типа используются в уличном освещении и рассчитаны на 16 А (3500 Вт).
Варианты решения проблемы
Существует несколько методик решения проблемы, имеющих свои недостатки и преимущества. Пользователь выбирает оптимальный способ, основываясь на характере разрушения лампы, имеющихся инструментах и наличии времени на исправление поломки. Предварительно источник света обесточивается, рекомендуется отключить автоматический предохранитель, расположенный в распределительном щите. При разрушении люминесцентных ламп, заполненных парами ртути, необходимо проветрить помещение и протереть пол раствором перманганата калия.
Плоскогубцы
Чтобы выкрутить цоколь от лампочки плоскогубцами, необходимо аккуратно захватить металлическую кромку губками и повернуть деталь против часовой стрелки. Допускается установить губки инструмента внутри цоколя, аккуратно разжать рукоятки и вывернуть деталь. Остатки стекла аккуратно обламываются, рекомендуется постелить на пол газеты. Для разрушения слоя ржавчины на линию стыка деталей наносится жидкость WD40, допускается сжать боковые стороны цоколя внутрь патрона, разделяя контактирующие поверхности.
Пластиковая бутылка
Для того чтобы выкрутить разбитую лампочку пластиковой бутылкой, следует разогреть горлышко над пламенем газовой горелки или зажигалки. После того как материал начнет оплавляться, бутылка вставляется в цоколь и прижимается рукой. Мягкая пластмасса попадает в неровности на поверхности металлической гильзы, а затем застывает. Нагрев корпуса цоколя дополнительно способствует отделению частиц ржавчины, линию стыка допускается обработать составом WD40. Перед началом процедуры рекомендуется удалить остатки стеклянной колбы и ножку лампы.
Пробка от вина
Возможно выкрутить лопнувшую лампочку пластиковой пробкой от винных бутылок, разогретый элемент вставляется во внутреннюю полость гильзы
При разогреве изделия следует проявлять осторожность, поскольку расплавленный или воспламенившийся пластик при попадании на кожу вызывает термический и химический ожог. Допускается использование деревянной или корковой пробки с подходящими размерами, которая вставляется в отверстие, а затем выкручивается вместе с цоколем
Разборка
Чтобы достать остатки источника света из разборного патрона из карболита, необходимо аккуратно разделить половины изделия по резьбовому стыку. Поскольку из светильника могут торчать осколки стекла, то рекомендуется воспользоваться перчатками и дополнительной плотной тканью или предварительно выломать остатки колбы. После разборки узла можно извлечь цоколь из патрона (плоскогубцами, отверткой или иным инструментом). Методика не применяется при использовании цельных керамических или пластиковых патронов.
Картофелина
При использовании металлического инструмента или пластиковых изделий требуется вынуть остатки стеклянных деталей, которые падают на пол и попадают в щели. Для снижения трудоемкости уборки применяется разрезанная пополам картофелина, диаметр которой превышает диаметр колбы. Половина картофелины аккуратно надевается на стеклянные осколки, остатки лампы выкручиваются из патрона. Применение других овощей не рекомендуется, поскольку мякоть не обеспечивает плотного контакта с осколками лампы.
Другие способы
Также существуют дополнительные способы, позволяющие вытащить остатки лампы из посадочного гнезда:
- При помощи газеты, тонкого картона или грубой мешковины, плотно свернутой в трубку, диаметр полученного изделия немного больше размера отверстия внутри цоколя. Трубка вставляется в металлическую гильзу и дополнительно обминается, затем пользователь начинает вращать изделие, одновременно извлекая из патрона остатки лампы.
- Для удаления остатков лампы используются специальные пластиковые клещи с губками, заполняющими внутренний объем цоколя. После разведения губок рукоятками гильза выкручивается. На инструменте устанавливается специальная ванночка для сбора осколков стекла и компаунда.
- Если цоколь прочно пригорел к патрону, то рекомендуется разрушить боковую стенку, загибая кромки внутрь. Затем остатки лампы выкручиваются плоскогубцами или ножницами, которые упираются в полученные выступы. Если методика не помогает, то остается раздавить внешнюю часть патрона плоскогубцами или аналогичным инструментом. После удаления обломков требуется отремонтировать светильник, установив новые детали вместо поломанных.
