Расшифровка обозначений и таблица сечений AWG-кабеля

Многожильные провода AWG

Такие кабельные продукты могут иметь не только традиционную форму цилиндра с круглым сечением, но и выпускаться в трехгранном исполнении. Поскольку проволоки обладают высокой эластичностью, многопроволочные проводники можно скручивать в разных направлениях. Это очень удобно при прокладке коммуникаций в труднодоступных местах. Медные жилы более прочные и износостойкие, чем выполненные из алюминия, но и более дорогостоящие.

Важно! Изоляция таких продуктов изготавливается из надежных диэлектриков: поливинилхлорида или полипропилена. Эти материалы довольно стойкие к не слишком агрессивным механическим воздействиям (таким, как проседание почвенного слоя), а также обеспечивают защиту от короткого замыкания, в том числе при объединении пучков провода

Конструкция и состав кабеля

В соответствии с разрешаемой задачей проводники, маркируемые как AWG, могут обладать разными калибрами и типом внешней обмотки.

В первую очередь это касается одножильных проводников с разной толщиной основы и внешним изоляционным слоем из вспененного полипропилена. Сердцевина может быть плетёной и складываться из нескольких пластов алюминиевых либо же медных жил, скрученных спиралевидным образом. Их показатель толщины напрямую воздействует на степень сопротивления тока – чем большим является число жил и показатель их толщины, тем слабее будет величина сопротивления и утрата на метр проводника.

Назначение кабелей

Проводники AWG применяются в тех же отраслях, что и любые другие аналогичные по строению. Чаще всего это следующие сферы применения:

1. Построение линий связи. При наличии экрана кабели могут использоваться для прокладки интернета или телефонной сети.
2. Использование в аудиотехнике. С помощью AWG 22 и 24 передается звук в некоторых моделях наушников. Данный акустический провод подходит для подобных целей из-за высокой гибкости.
3. Большая часть проводки в автомобилях выполняется на проводах марки AWG. Обычно используется витая пара калибра 23.
4. Подключение светодиодных лент и прочих низковольтных диодных источников освещения. За счет малой толщины и гибкости удобно укладывается в пазы для проводки. Такое свойство позволяет выполнить скрытую линию питания.
5. Тонкие провода калибром менее 24 применяются в системах сигнализации и автоматики. Из них проводят линии для датчиков температуры, давления и влажности промышленного оборудования.

Акустический провод AWG

Одножильные проводники

Формула пересчета AWG в миллиметры для одножильных кабелей выглядит следующим образом:

Множитель 0.127 – это ровно 0.005 дюйма. При разработке калибров AWG диаметр 0.005 дюйма, в то время самая тонкая проволока, был принят за AWG 36, а диаметр 0.46 дюйма, в то время самый популярный толстый размер, за AWG 0000. Когда в обозначении калибра несколько нулей, это означает, что проволока толще проволоки AWG 0. Для удобства обозначения вместо 0000 часто пишут 4/0, вместо 000 – 3/0 и т.д.

Отношение между толщинами, выбранными в качестве границ – 92 раза, и в этом диапазоне уместилось еще 38 калибров, причем они создавались таким образом, чтобы отношение между соседними калибрами было постоянной величиной (корень 39 степени из 92 составляет примерно 1.1229322, это и есть отношение между соседними калибрами). Теперь понятно, откуда взялись в показателе степени значения 36 и 39.

Для толстых калибров, обозначаемых m/0, в качестве значения AWG берется отрицательная величина -(m-1). Для кабеля 4/0 это будет -3, для кабеля 3/0 – величина -2, и т.д.

Увеличение толщины проводника на 6 калибров практически соответствует увеличению толщины вдвое (шестая степень числа 1.1229322 равна 2.005…). Понятно также, что уменьшение толщины на три калибра уменьшает вдвое площадь поперечного сечения.

Многопроволочные кабели

Многожильные провода AWG сплетаются из множества одножильных. У каждого отдельного токовода присутствует индивидуальная изоляция из полипропилена. Поверх нее накладывается отдельный защитный слой. Иногда он дополняется броней.

Распространенный пример многожильных кабелей — это витая пара. За счет перекручивания жил провод обладает повышенной эластичностью, что делает его прокладку удобнее. А большое количество комбинаций цветов отдельных проводников идет на руку с точки зрения маркировки. Подобный кабель часто дополняется тонкой, но прочной ниткой. Она необходима для повышения прочности на разрыв. Также используется для быстрой и удобной разделки кабеля.

Витая пара AWG

Дополнительная информация. Существуют гибкие многопроволочные AWG кабели в силиконовой изоляции. Данный материал выдерживает без расплавления температуры в сотни градусов. Поэтому такую проводку применяют в устройствах с повышенным тепловыделением или там, где по проводнику кратковременно протекают большие токи.

Рабочие характеристики

Проводка стандарта AWG обладает теми же техническими характеристиками и условиями эксплуатации, что и знакомые российским электрикам кабеля. Поэтому у этих видов проводниковой продукции есть общие черты:

1. Изоляция кабелей не должна иметь повреждений. Этот момент следует проверить при укладке или монтаже проводки. Трещины и отверстия в защитном изолирующем слое приведут к попаданию в полости кабеля влаги и риску его отгорания.
2. Провод AWG подбирается по допустимому току и рабочему напряжению. Если превысить значение тока, то изоляция кабеля расплавится. А если переборщить с напряжением, то случится пробой изоляции.
3. По стенам кабели прокладываются в отдельной противопожарной защите. Например, в монтажном канале или гофре. Данное правило особенно актуально для деревянных строений.
4. Не должно быть открытых участков токоведущих жил. Независимо от напряжения. Все соединения герметизируются изоляционной лентой или термоусаживаемыми трубками.

Термоусадочный водонепроницаемый встык для AWG

С точки зрения конструкции AWG не отличается от других видов монтажных проводов. Особенность имеется только в маркировке. Чем выше калибр провода, тем он тоньше. Подобная система противоположна той, что принята в странах постсоветского пространства.

Провод AWG универсальный. Он пригоден для монтажа систем освещения, автоэлектрики, звуковых и сигнальных сетей. Применяя его, главное, не запутаться в диаметре токоведущих жил. Существуют специальные формулы для расчета необходимого сечения проводки и его перевода в привычные кв. мм.

Сферы применения кабелей

Поскольку продукция с такой маркировкой может обладать различным строением и характеристиками, кабели применяются в ряде отраслей. В качестве основных можно обозначить:

1. Монтаж электропроводки для подключения к сети интернет или линиям телефонной связи. В розеточных блоках, например, в ходу продукция 30awg.
2. Системы обеспечения безопасности – сигнализации автомобилей, установки для тушения пожаров. Здесь подходят не слишком тонкие образцы (27 и менее), подсоединяемые к электросетям с малой величиной тока.
3. Производство звуковоспроизводящей аппаратуры и телевизоров. Для этой цели применяются, например, кабели 22awg и 24awg.
4. Осветительные приборы с диодами в доме или производственных помещениях при подсоединении к напряжению в 12 вольт.

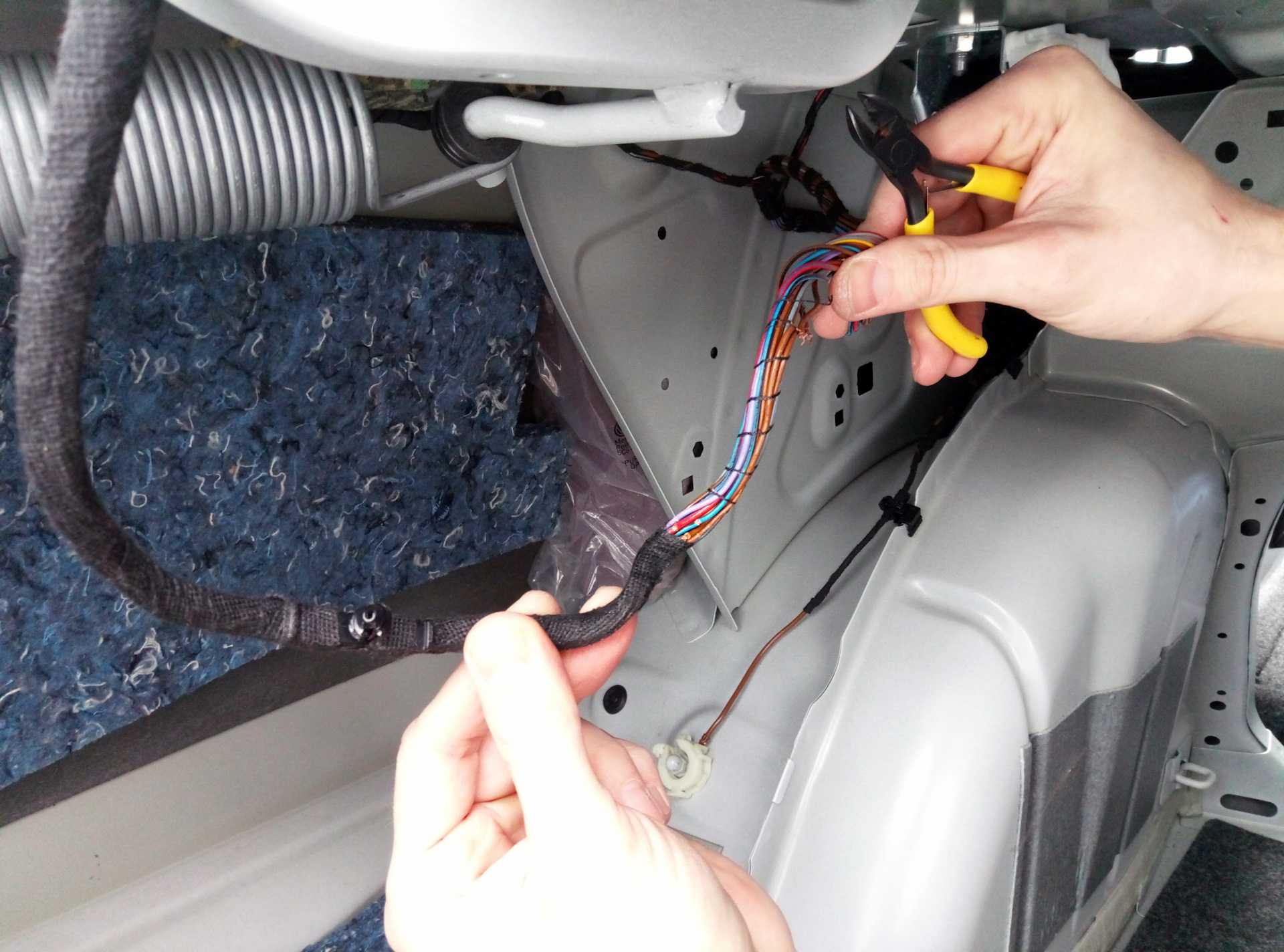

5. Витые пары широко применяются для электрического обеспечения транспорта. Используются элементы разного диаметра, в зависимости от конкретной цели. Например, запитка мотора и стартера от аккумулятора реализуется через проводники большой толщины – awg 16.
6. Для высокоскоростной передачи информации хорошо подходят провода awg24, изготовленные с применением оптоволокна. Если 24 awg перевести в мм, получится 0,511. Такой будет диаметр у жилы изделия, промаркированного данной цифрой.

Важно! При выборе кабеля нужно обращать внимания на то, при каких значениях силы тока (в амперах) и напряжения (в вольтах) допустима эксплуатация кабеля. Для бесперебойного функционирования сетей надлежит строго придерживаться этих показателей

Подключать изделия, рассчитанные на функционирование при слабом токе, к стандартной сети в 220 или 380 вольт строжайше запрещается. Нарушение этого правила непременно спровоцирует инцидент короткого замыкания.

Данная продукция широко используется в транспортных средствах

Таблица перевода проводов AWG в мм2

Существуют трудности в понимании сечения AWG проводов. Чем больше калибр, тем меньше толщина жилы. Такое несоответствие создает проблемы при ремонте и проектировании проводки.

Чтобы каждый раз не производить расчет сечения кабеля или не пользоваться калькуляторами специалисты вывели специальную таблицу проводов. В ней отображается зависимость между калибром AWG, его сечением и максимальным допустимым током.

Происхождение маркировки

Таблица маркировки проводов AWG

По своей форме кабельные жилы схожи с обычной проволокой из меди.

Каждая следующая процедура протяжки понижала сечение и прибавляла единицу к значению AWG. На старте процесса применяется заготовка с наибольшим калибром AWG 0 (соответствие самому толстому кабелю). При одной протяжке проволоки будет получено значение AWG 1. Если заготовка пройдёт сквозь станок два раза, то получится значение AWG 2 и так по нарастающей.

Самые крупные калибры, большие чем AWG 0, обозначаются как AWG 00, AWG 000 и т.д.

Ранее в США проводка изготавливалась методом волочения. Брался цельный пруток меди, соответствующий калибру AWG 0. Затем его заправляли в специальные прокаточные станки. Проволока проходила через серию валиков и уменьшающихся отверстий. В результате ее диаметр сокращался до требуемого значения.

Если заготовка проходила 1 цикл утоньшения, то на выходе получался провод AWG 1. Если 2, то AWG 2. Количество циклов достигало нескольких десятков. При каждом прохождении через станок проводник становился тоньше по сечению, но на 1 единицу больше по калибру.

Строение кабеля

Кабели AWG имеют такое же строение, как провода, что применяются в России. В основе 2 элемента:

• токоведущая жила;
• слой защитной изоляции.

Токовод выполняется из электротехнической меди. За счет ее химической чистоты удается добиться минимального удельного сопротивления готового изделия. Жилы бывают однопроволочными (монолитными) и многопроволочными (гибкими). Что выбрать, зависит от ситуации. Если монтаж сложный и предстоит делать много изгибов провода, то необходимо применять гибкие кабели. Если проводка должна помнить форму — то монолитные.

Дополнительно токоведущие жилы могут лудиться слоем олова. Это повышает их антикоррозионные свойства и облегчает будущую пайку.

Конструкция и состав кабеля

Поскольку продукция, соответствующая американскому калибру, выпускается разных форматов, заточенных под те или иные цели, отличается она и по внутреннему строению. Кабели могут быть одножильными и многожильными, снабженными экраном из фольги. Изоляционные оболочки также могут быть сделаны из разных материалов, например, большой популярностью пользуется вспененный полипропилен. Сами жилки могут быть изготовлены из алюминия или меди. В некоторых случаях жилы скручиваются в спираль.

Количество жильных элементов и их сечение в поперечнике существенно влияют на характеристики проводников. К примеру, толстые элементы отличаются большей устойчивостью к нагреванию при высоких нагрузках, поэтому для соответствующих сетей нужно выбирать изделия большей толщины – в данных условиях они надежнее и долговечнее тонких. У толстых и многожильных кабелей меньше значение сопротивления, чем у тонких и одножильных.

Расчётные формулы

При рассмотрении проводников с американской маркировкой часто возникает вопрос, сколько миллиметров имеет в сечении тот или иной калибр. Для перевода дюймов в миллиметры существует формула, применяемая для изделий с одной жилкой. Она имеет такой вид:

dn = 0,005 inch * 92 (36-n)/39 = 0,127 mm *92 (36-n)/39.

Литера n обозначает номер, присвоенный системой, действующей в США. Из этого получается, что 0,005 дюйма эквивалентны 0,127 миллиметра.

Используемые в данной формуле цифры обусловлены связанными с американской кодировкой историческими фактами. Когда система только вводилась в употребление, диаметру проводника 0,005 дюйма присваивался код 36. В ту эпоху такие проволоки были самыми тонкими из всех используемых в продукции данного вида. Толще всех были изделия, обозначаемые как 0000 (они имели 0,46 дюйма в поперечнике). Как и 000, и 00, это были проводники, превышающие по толщине типовую заготовку, маркировавшуюся нулем. Если разделить максимальное из использовавшихся значений на минимальное (0,46/0,005), получится как раз 39. Между этими величинами располагается 38 промежуточных, и отношение между их значениями является константой. Частное показателей проводников, маркируемых номерами, находящимися рядом, равно 1,123. Эта величина – корень 39-й степени из числа 92.

При расчете показателей толстых проводников (00, 0000 и подобные) в роли числа n выступает отрицательная величина. Чтобы ее найти, нужно из количества нулей в калибре вычесть единицу, затем взять отрицательное число, по модулю равное получившемуся. К примеру, в случае продукции 000 искомое число равно -2. Если стоит обратная цель – найти номер продукта по системе США при известных параметрах поперечного сечения, подойдет следующее выражение:

n = -39*log92(dn/0,127 mm) + 36.

Помимо этого, для определения нумерации образца по одной из систем можно использовать онлайн калькулятор. В поля формы вводятся известные параметры и после нажатия кнопки, инициирующей перевод единиц, на экран выводится код продукции в другой системе.

Справочник AWG

В справочнике приведена информация по стандарту AWG — американскому калибру проводов. По таблицам справочника вы сможете определить харктеристики проводов, имеющих маркировку AWG — диаметр провода, его сечение, погонное сопротивление и вес.

Информация по стандарту AWG
