Силовой кабель ввг расшифровка маркировки. как расшифровать ввг кабель

Разновидности кабеля

Кабель ВВГнг-п-LS: структура

Изоляция состоит из поливинилхлорида с высокой огнеустойчивостью. Ее цвет может быть белый, жёлтый, синий, зелёный, красный, малиновый, коричневый, чёрный. Внутри имеется ещё одна экструдированная оболочка для заполнения пространства между жилами. Вес провода ВВГнг-п-LS 3х2,5 в 1 км – 167 кг.

Вариант исполнения кабеля ВВГнг-LS по функциональности имеет некоторое преимущество. ВВГнг-LS представляет собой кругложилый провод, заполненный без галогенов, не вулканизированной резиной, что обеспечивает огнеустойчивость. Оболочка состоит из специального не воспламеняющего ПАХ пластиката. Благодаря этим параметрам достигается высокий уровень безопасности.

Область применения

Данный проводник используется для электрических устройств переменного и постоянного тока. Может прокладываться в помещении и вне здания. ВВГнг-п-LS часто предназначается для офисов, промышленных объектов, атомных станций.

Продолжительность использования 30 лет, гарантия, как правило, 5 лет. Эти цифры будут достоверными при условии соблюдения правил транспортирования, сбережения, установки, эксплуатации.

Минимальная длина провода 450 м. ВВГнг-п-LS выдерживает нагревание до 70 градусов. Значение радиуса изгиба — 10 диаметров для одножильного кабеля, 7,5 для многожильного. Выполнение монтажа допустимо не ниже -15 градусов. Провод ВВГнг(А)-п-LS обладает практически 100% устойчивостью к влажности при температуре менее 35°.

Кабель ВВГнг(А)-LSLTx

Провода ВВГнг(А)-LSLTx предназначены для распространения направленной энергии переменного тока до 1 кв, постоянного напряжения до 1,5 кв. Используется в частных и многоквартирных домах, детсадах, школах, больницах, общежитиях, мотелях, поликлиниках, вокзалах, музеях.

Функциональная пожарная опасность помещений от 1 — 3 Ф.

Описание технических характеристик

Эксплуатация провода возможна при температуре от -50 до +50°С, относительной влажности 98%, если температура не более 35°С. Прокладывать кабель можно до -15°С. Значение допустимой температуры эксплуатации до 70 градусов. Аварийный режим предусматривает допустимую температуру 90 градусов. ВВГнг-FRLSLTx выдерживает температуру в условиях непродолжительного секундного замыкания до 400 градусов, а ВВГнг(А)-LSLTx до 350 градусов в аналогичной ситуации. Вес зависит от сечения, так, 1х1.5 на 1 км кабеля 52,7 кг.

https://youtube.com/watch?v=f3fQf1ZE_JI

В состав входит:

медные токопроводящие жилы,
экстурбированный изоляционный слой из ПВХ,
поясная изоляция с повышенной огнеустойчивостью,
экранированные медные ленты,
две оцинкованные стальные ленты,
наружный защитный слой (шланг, оболочка).

Условия прокладки выполняются согласно правилам и нормам монтажа электроустановок.

Кабель ВВГнг-FRLS

В названии появляются новые буквы fr, означающие огнестойкость. Провод характеризуется длительной стойкостью к действию открытого огня, время варьирует от 60 до 180 минут.

Огнестойким барьером представлена слюдосодержащая лента. Проводник ВВГнг-FRLS используется для электроснабжения как жилого и так и промышленного помещения. Благодаря материалам, применяемым в изоляции, оболочке кабель обладает высокими противопожарными свойствами, небольшой токсичностью.

Применение ВВГнг-FRLS в общественном месте гарантирует защиту безопасности электрической сети. Возможна групповая прокладка. Кабель устойчив в условиях открытого огня.

Температурный режим эксплуатации от минус 50 до плюс 50, при влажности 98%. Одножильный провод обладает минимальным радиусом до 10 наружных диаметров, а многожильный имеет радиус до 7,5 внешних диаметров. Вес кабеля различный, например, ВВГнг(А)-FRLS 2х1,5 1 кВ в 1 км – 212 кг, 1х150 в 1 км – 1763 кг.

Провод имеет длительный срок службы до 30 лет.

Достоинства кабеля

Как использовать

Подходит для районов, где поддерживается тропический или умеренный, холодный климат. Чаще всего укладка идёт на суше, но допустим вариант с озёрами и реками, высотой до 4300 метров над уровнем моря.

Кабель применяют при строительстве различных объектов, когда прокладывают траншеи. Метод прокладки выбирают в зависимости от целей, поставленных перед мастером. Для этого используют разные поверхности, в основе которых — негорючие материалы. Вот лишь некоторые допустимые примеры:

Бетон.
Штукатурка.
Кирпич.
Гипс.

Один из вариантов — открытая прокладка, под разными конструкциями подвесного типа. Расшифровывать каждый материал можно по-разному.

Главное — чтобы на изделие не оказывалось каких-либо механических воздействий. Нужно заранее подумать о механической защите, если такая вероятность присутствует. Для этого можно выбирать один из следующих компонентов:

Гофрорукава.
Металлические рукава.
Трубки.
Специальные каналы, у которых свои свойства.

Защитные элементы нужны и в том случае, когда материалы вокруг — легковоспламеняемые.

Скрытый метод монтажа — самый популярный. Его часто выбирают, если кабель закладывают под штукатурку. Главное — предварительная подготовка путём проделки канавок в стенах, следующей идёт обработка изделия цементной штукатуркой. Дополнительная защита в этой ситуации не нужна, ведь механические воздействия и так исключены.

Под землёй провода тоже запрещают прокладывать, не применяя специальных защитных элементов. Чаще всего для этого используют коробки, обладающие достаточной степенью герметичности. Применяться могут и другие конструкции.

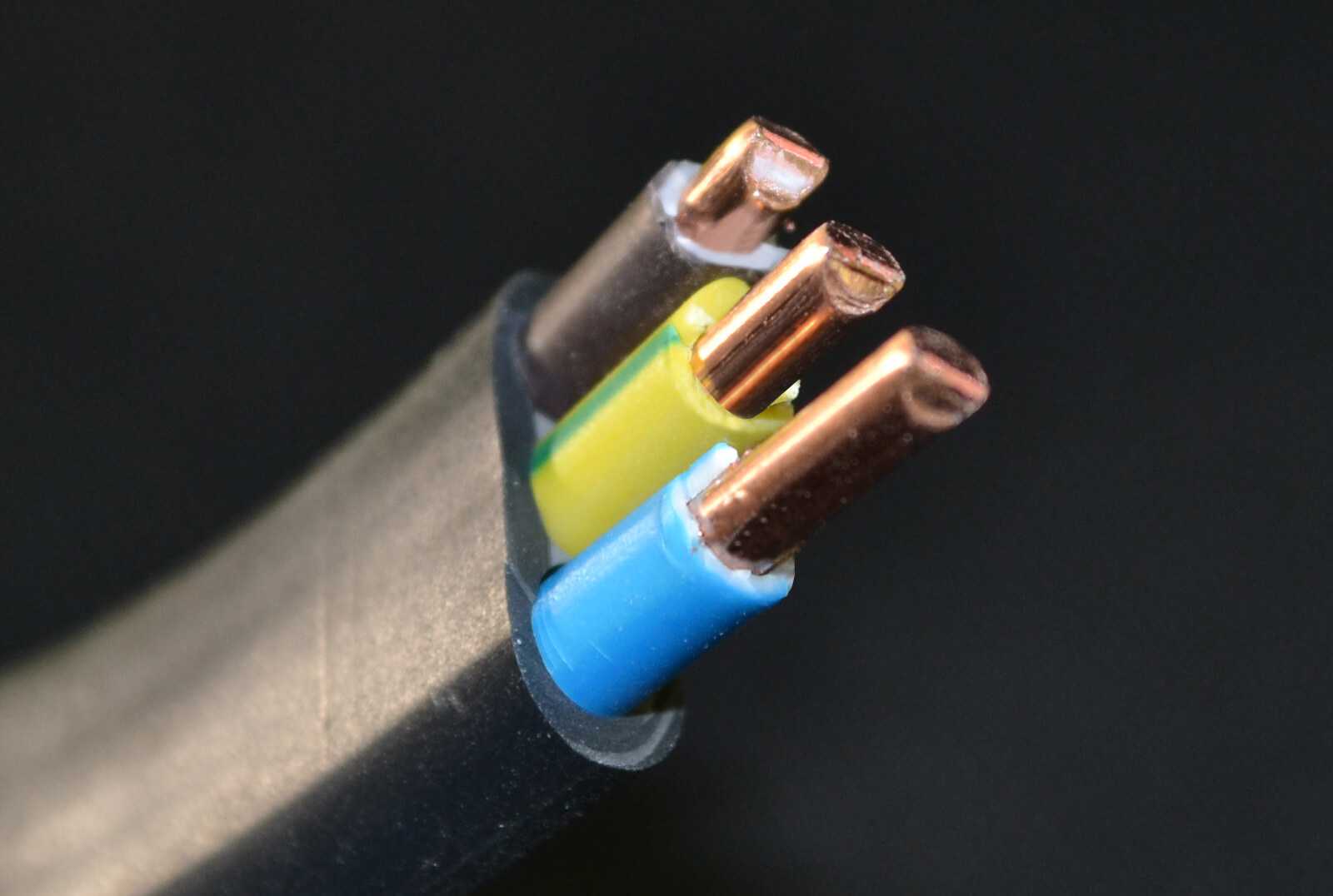

Как кабели выглядят вблизи

Кабель ВВГ: технические характеристики

Характеристика	Значение
Номинальное напряжение	660 ватт
Диапазон температур	От –50 до +50
Относительная влажность	98 %
Температурный минимум при укладке	–15 градусов
Предельно допустимая температура	+90 градусов
Предельная длительная температура	+70 градусов
Максимум температурный	+350 градусов
Нагрев при коротком замыкании	+160 градусов
Наименьший радиус	10 диаметров кабеля
Срок службы	30 лет

Кабель ВВГ имеет сразу несколько варьирующихся параметров. Все они предусмотрены ГОСТ и ТУ.

Технические свойства моделей в зависимости от тех или иных параметров сильно видоизменяются.

Сечения кабеля ВВГ

В производстве кабеля применяются несколько вариантов сечения. Оно варьируется от полутора квадратных миллиметров до 50 квадратных миллиметров. В редких случаях производятся кабели с большим сечением. Они необходимы для осуществления работ на производствах.

Помимо сечения важным параметром является номинальный диаметр, который напрямую зависит от изначального сечения кабеля.

Отдельное внимание стоит уделять массе. Моток кабеля может весить несколько десятков килограммов, однако в некоторых случаях вес доходит до нескольких тонн всего лишь за 1 км провода

Различается и допустимый ток, который может проводить кабель. Минимальный размер 21 ампер, максимальный характеризуется несколькими сотнями ампер. Количество ампер зависит не только от варианта провода, но также от места его расположения.

Ну и, конечно же, варьируется стоимость. В основном она разнится в зависимости от размера кабеля.

Другие варианты исполнения кабеля

ВВГ — кргулый медный провод с ПВХ изоляцией наружного и внутреннего слоя, обладает низким газо и дымо выделении при горении при одиночной и групповой прокладке;
ВВГ-П — тоже что и ВВГ, но плоского исполнения;
ВВГнг — круглый медный провод с ПВХ изоляцией наружного и внутреннего слоя, обладает низким газо и дымо выделении при горении при одиночной прокладке;
ВВГнг-П — тоже что и ВВГнг, но плоского исполнения;
ВВГнг-ls — круглый медный провод с ПВХ изоляцией наружного и внутреннего слоя, обладает низким газо и дымо выделении при горении при одиночной и групповой прокладке;
ВВГнг-Пls — тоже что и ВВГ-ls, но плоского исполнения;
ВВГнг-frls — круглый медный провод с огнестойкой ПВХ изоляцией наружного и внутреннего слоя, обладает низким газо и дымо выделении при горении при одиночной и групповой прокладке;
ВВГнг-Пfrls — тоже что и ВВГнг-frls , но плоского исполнения.

Расшифровка маркировки

В обозначении кабельной продукции зашифрована основная информация о продукции.

ВВГнг-LS — это силовой кабель, а аббревиатура описывает основные характеристики:

первая буква «В» говорит о том, что опоясывающая оболочка (наружная изоляция) выполнена из ПВХ;
вторая «В» — материал оболочки жил ПВХ;
«Г» — без защитного слоя (голый);
«нг» — не распространяет горение при групповой прокладке;
«LS» — пониженное дыма и газа во время горения.

Если в начале маркировки есть буква «А» (АВВГ), то жилы изготовлены из алюминия. Если её нет — из меди.

Кроме основных параметров в маркировке могут указывать дополнительную информацию. Так, ВВГнг-LS-ХЛ обозначает, что по условиям эксплуатации допускается применять его при низких температурах до -60 ˚С, а ВВГнг-LS-Т обозначает тропическое исполнение.

Еще в маркировке может указываться информация, по которой можно определить наличие нулевого провода и другие параметры жил. Информация представлена в нижеприведенной таблице.

В обозначении указывается и сечение проводника, например, (ВВГнг-LS-П 3х4) расшифровывается как: кабель с виниловой изоляцией жил и виниловой общей оболочкой, поперечный срез плоский, три жилы сечением 4 мм2.

Экран кабеля

Типы экранов

Экран из медной или алюминиевой фольги. Она покрывает кабель вокруг. Но данный способ непрочный, поэтому прокладывается в стационарных условиях.
Экранированная сетчатая оболочка. Данные изделия обладают высокой надёжностью, но не обеспечивают стопроцентное покрытие сигнального провода. Производители могут увеличивать плотность экранированного провода, но стоимость увеличится.
Спиральная оплётка из проволоки. Кабель обладает гибкостью, прочнее фольги, но покрытие не достигает высоких результатов.

Вес зависит от типа экрана.

Судя по возникающим недостаткам каждого вида экрана, появился двойной экранированный кабель. Это может быть комбинацией сетки и фольги или два слоя спиральных оплеток. Для прочности экранированного кабеля добавляется дренажная проволока.

Важной технической характеристикой экранированного кабеля является толщина фольги. Производители постоянно оптимизируют процесс изготовления, увеличивая показатель до 100 мкм

Производители ВВГнг-LS позаботились о большом разнообразии кабелей, передающих электрический ток. Они обладают различными сечениями, длиной, функциональностью.

Основные характеристики

Итак, перейдем к наиболее интересной важной части статьи – обзору технических характеристик кабеля ВВГнг

Конструкция

Проводник может состоять как из одной, так и из нескольких жил, вплоть до пяти. В аббревиатуре количество жил можно определить по первой цифре. В свою очередь жилы могут иметь как круглую, так и секторную форму (визуальное различие двух видов на картинке).

Еще одна особенность токоведущих жил, они могут быть многопроволочными либо однопроволочными, класса 1 и 2 по ГОСТу 22483. Цветовая маркировка проводов может быть представлена полным окрашиванием изоляции либо частичным – полоска шириной 1 мм вдоль проводника. Цвета жил проводов кабеля ВВГнг соответствуют всем современным стандартам. Если кабель многожильный, заземляющий контакт может иметь меньшее сечение, чем все остальные.

Наглядный пример структуры проводника

Вес

Что касается веса кабеля ВВГнг, он отличается в зависимости от общего поперечного сечения. Варьируется масса 1 км кабеля от 28,5 до 10256 кг.

Подробнее увидеть описание всех значений веса Вы можете в таблице:

Поперечное сечение

Наружный диаметр жил, а правильнее говорить поперечное сечение кабеля ВВГнг может составлять от 1,5 до 240 мм2. Все существующие на сегодняшний день размеры и номенклатуру мы предоставили в таблице:

В квартире и дома чаще всего применяются следующие размеры кабеля ВВГнг:

для розеток – не менее 2,5 мм2
для освещения не менее 1,5 мм2
для подключения мощной бытовой техники отдельно от распределительной коробки – не менее 4 мм2

Для правильного выбора диаметра рекомендуется осуществить расчет сечения кабеля по мощности и току. Формулы довольно простые и при этом расчетные работы не займут у Вас более 5 минут.

Технические и эксплуатационные показатели

Основными параметрами силового кабеля ВВГнг являются:

номинальное (рабочее) напряжение 660В и 1000В;
частота 50 Гц;
длительная допустимая температура, до которой могут быть нагреты жилы во время эксплуатации – не выше 70оC. При этом не более 4 секунд жилы могут быть нагретыми до 250оС (к примеру, при коротком замыкании). Горение возникает при температуре свыше 400оС;
рабочая температура кабеля ВВГнг может варьироваться в пределах от -50 до +50оС, это при том, что влажность воздуха не превысит отметку 98%;
условия прокладки при температуре окружающей среды не ниже -15оС;
работа в аварийном режиме не свыше 8 часов в сутки, при этом за весь срок использования не более 1000 часов;
строительная длина: 450 м при поперечном сечении 16 мм2, 300 м при 25-70 мм2 и 200 м если изделие диаметром 95 мм2 и более;
наименьший допустимый радиус изгиба составляет 7,5 размеров общего поперечного сечения для одножильного проводника и 10 размеров для многожильного;
электрическое сопротивление изоляции 12 МОм/км при температуре 20оС и поперечном сечении 1,5 мм2. При диаметре 4-5 мм2 сопротивление составляет 10 МОм/км, при 6-9 мм2 – 9 МОм/км, а если сечение свыше 10 мм2, то сопротивление не превысит 0, 005 МОм/км;
срок службы изделия 30 лет, при этом гарантийный срок до 5 лет, а при неправильном хранении вплоть до двух лет.

Вот, собственно, и все наиболее важные технические характеристики кабеля ВВГнг, о которых Вы должны знать на этапе выбора проводника для его прокладки в доме и на улице.

Назначение и область применения

ВВГнг-LS предназначен для эксплуатации в районах с холодным, умеренным или тропическим климатом в сухих помещениях. Однако, допускается применять его для подключения потребителей в местах повышенной влажности реках, озерах и т.д.

Ниже приведены примеры, для чего используется кабель ВВГнг-LS:

В закрытых помещениях с нормальными условиями эксплуатации. Так же может применяться в условиях повышенной влажности и предприятиях повышенной пожароопасностью.
Для наружной прокладки применяют металлическую или гофрированную пластиковую трубу, стойкую к ультрафиолету. В трубу помещают кабель, т.к. изоляция у него нестойка к УФ излучению. Без защиты эксплуатировать его на открытом воздухе под прямыми солнечными лучами нельзя.
В местах с неблагоприятными условиями – повышенной вибрацией, частично затапливаемых помещениях в среде с повышенной активностью.
Во взрывоопасных помещениях.

Расшифровка других типов кабеля ВВГнг

ввг – расшифровка: стандартный медный провод, при одиночной прокладке не распространяет пламя, имеет поливинилхлоридную изоляцию внутреннего и наружного слоя;
ввгнг hf – отсутствуют галогены, провод применяют в групповых прокладках, учитывая объем горючей загрузки для помещений, заполненных работающей компьютерной и микропроцессорной техникой, а также в помещениях посещаемых большим количеством людей;
ввг пнг – расшифровка: изоляция жил выполнена термопластичным полиэтиленом, плоское исполнение, применяют для изготовления проводки в промышленных зданиях, негорючий;
ввгнг п – жилы укладываются в одной плоскости, применяется для прокладки на воздухе на кабельных эстакадах или блоках, без механических растяжений;
кввгнг ls -контрольный кабель, присоединяется неподвижно к электроприборам, аппаратам и сборкам зажимов, может прокладываться наружно, в кабельных каналах и внутри помещений, работает в агрессивных условиях, обеспечивает пожарную безопасность кабельных коммуникаций в групповых прокладках;
ввгнг-frls – кабель ввгнг frls аналог образца ввгнг-LS, с повышенной огнестойкостью, это подтверждает расшифровка букв frls (Fire Resistance Low Smoke), характеризуется пониженным образованием дыма и газа, препятствует горению в групповых прокладках;
кабель nym – силовой провод, применение: стационарная прокладка внутри промышленных и бытовых зданий силовых и осветительных линий. Провода nym расшифровывают как “стандартный кабель в немецкой классификации с поливинилхлоридной изоляцией с наружной оболочкой”.

Массогабаритные параметры кабелей ввгнг включают в себя:

количество жил;
сечение жил в мм²;
наружный диаметр;
масса провода, кг/км. гнги

Пример массогабаритных параметров провода 3×1 5, 3×1: количество жил 3 штуки, сечение жил 1,5 мм².

Например: 1 км провода ввгнг 3×1 5 для тока напряжением 660 В весит 96 кг, а для 1000 В – 122 кг.

Какие бывают ошибки при использовании

Главное правило — любой такой кабель требует бережной транспортировки

Неосторожное обращение с изделиями приводит к появлению повреждений. Достаточно простого контакта внешней оболочки с острыми предметами, чтобы появились первые проблемы

Следует запомнить и другие дополнительные правила:

Запрет на перегиб.
Использование только бухт или катушек для хранения и транспортировки. Изолировать их нет необходимости.

В конструкции обязательно должен присутствовать провод защитного заземления. Отсутствие такого элемента может привести к повреждению током.

Запрещается непосредственно соединять друг с другом медные и алюминиевые жилы, в противном случае происходит взаимное окисление.

Обратите внимание

Важно проследить за сечением, чтобы оно соответствовало допустимой нагрузке, согласно спецификации. Иначе защитные слои перегреваются, нарушается изоляция

В спецификации производители дополнительно указывают минимальное, максимальное напряжение для каждого из кабелей. Такие требования не допускают нарушений

Иначе защитные слои перегреваются, нарушается изоляция. В спецификации производители дополнительно указывают минимальное, максимальное напряжение для каждого из кабелей. Такие требования не допускают нарушений.

Описание стандартных условий приводят для ситуации с воздушной прокладкой. Вес кабеля, рабочие температуры тоже учитываются. ВВГ запрещено прокладывать по каналам, которые проходят под землёй. Срок службы составляет от 2 до 10 лет, в зависимости от места прокладки.

Продажа кабелей

Расшифровка маркировки

В обозначении кабельной продукции зашифрована основная информация о продукции.

ВВГнг-LS — это силовой кабель, а аббревиатура описывает основные характеристики:

первая буква «В» говорит о том, что опоясывающая оболочка (наружная изоляция) выполнена из ПВХ;
вторая «В» — материал оболочки жил ПВХ;
«Г» — без защитного слоя (голый);
«нг» — не распространяет горение при групповой прокладке;
«LS» — пониженное дыма и газа во время горения.

Если в начале маркировки есть буква «А» (АВВГ), то жилы изготовлены из алюминия. Если её нет — из меди.

Виды кабеля ВВГ и их отличия

Несомненно, самым популярным кабелем является ВВГ.

Это стандартный вариант. Однако в последнее время всё чаще и чаще на полках магазинов можно встретить его модифицированные версии. Они стоят несколько дороже, чем стандартный вариант, но зато обладают более высоким классом безопасности. А значит, гарантируют сохранность помещения и проводки.

Например, АВВГ. Это кабель, который имеет алюминиевую жилу. Это ясно уже из названия, так как к стандартной аббревиатуре добавляется дополнительная буква «А».
ВВГНГ – это кабель, который оснащен огнеупорной оболочкой. Это значит, что он с легкостью может быть использовано на предприятиях, не боится воздействия высоких температур. Не воспламеняется.
Кабель ВВГП имеет плоское сечение, что просто необходимо при осуществлении работ в собственном доме при прокладке проводки.
ВВГнг LS – это добавление дополнительного слоя ПВХ или наличие резиновой изоляции между отдельными жилами и сверху. Необходим в случае, если вы хотите максимально обезопасить себя и своих близких от воспламенения проводки, прокладывая данный кабель. Также такой кабель используется на случай защиты от слишком высоких или слишком низких температур.
ВВГнг-LSLTx. Не горит и содержит мало токсичных веществ. Поэтому используется в различных медицинских учреждениях, детских садах и школах. Самый дорогостоящий из всех приведенных вариантов. Основная причина – использование специально разработанной оболочки, которая противостоит огню, а значит, безопасна для людей.
ВВГнг-frls. Кабель используется для массовой прокладки. Огнеупорный. Возможно размещение и вне специального короба, который предотвращает провода от возгорания. Однако в целях безопасности все же лучше не пренебрегать подобным способом защиты.
ВВГнг HF. Состав оболочки провода не имеет хлора. А значит, выделяемый дым при возгорании будет безопасен. Однако плавится такой провод весьма сильно. Поэтому говорить о сохранности целостности проводки из таких проводов в случае возгорания говорить не приходится.

Технические характеристики кабеля ВВГ

Об особенностях использования разных видов кабеля ВВГ рассказали выше, а сейчас речь пойдет о технических параметрах проводников этой марки.

Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
Температурный режим эксплуатации — от -50°C до +50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
Изгибать можно с ограничениями:
- ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
- с многожильными — 7,5 радиусов (за счет большей гибкости).
  Есть плоские варианты (двух и трехжильные)
Допустимая температура нагрева проводников:
- при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от +160°C до +250°C.
- при нормальной эксплуатации +70°C
- в режиме перегрузки +90°C.
Огнестойкость кабелей ВВГ не менее 180 мин.

Необходимо сказать, что технические характеристики кабеля ВВГ зависят не только от конкретного вида, но и от производителя. Потому перед покупкой смотрите паспорт кабеля (можно попросить у продавца). Выше приведены параметры, общие для всех марок кабеля ВВГ.

Не удивительно, что эти проводники очень популярны — при хороших технических показателях они стоят относительно немного, использоваться могут практически везде — как на предприятиях и в офисах, так и в домах и квартирах.

Сечение и количество жил

Сечение жил кабеля ВВГ любой марки может быть от 1,5 мм² до 240 мм². В продаже обычно находятся проводники с жилами до 35 мм², остальные, более крупные размеры надо заказывать.

Как уже говорили, бывают кабели ВВГ с 2, 3, 4 и 5 жилами. Количество жил прописывается сразу после аббревиатуры: ВВГ 2 х 3,5; ВВГнг 4 х 4 и т.д. Первая цифра и есть количество жил, вторая — сечение проводника.

Примерный ассортимент кабелей ВВГ

Могут быть кабели ВВГ с проводниками «нейтрали» и » заземления». Причем есть варианты, в которых защитные провода идут такого же сечения, есть — с меньшим диаметром (для экономии меди и более низкой стоимости). Чаще всего меньшего размера делают «земляной» проводник, в некоторых вариантах немного меньше делают и «нейтраль». Если защитный проводник имеет меньший диаметр, его обозначают как +1. Например, ВВГнг 4 х 4,0+1 (читать как 4 провода сечением 4 мм² и 1 на шаг меньше 2,5 мм²). Такие варианты кабеля ВВГ тоже стандартизованы, их параметры приведены в таблице ниже.

Параметры кабелей ВВГ с жилами разного диаметра

Длительно допустимый ток

При подборе сечения кабеля более правильная методика — по максимальному току. В связи с этим нормируется такая характеристика как длительно допустимый ток. Он зависит от количества и сечения жил, а также от способа прокладки — открытой или закрытой.

Сечение жил	Длительно допустимы ток
	с двумя основными жилами	с тремя основными жилами	с четырьмя основными жилами
1,5 мм²	24 А	21 А	19 А
2,5 мм²	33 А	28 А	26 А
4 мм²	44 А	37 А	34 А
6 мм	56 А	49 А	45 А
10 мм	76 А	66 А	61 А
16 мм	101 А	87 А	81 А
25 мм	134 А	115 А	107 А
35 мм	208 А	177 А	165 А

Выпускаются две модификации кабелей ВВГ — с номинальным напряжением 0,66 кВт и 1 кВт.
