Чем отличается кабель от провода: в чём разница, все отличия

Виды кабелей, их классификация

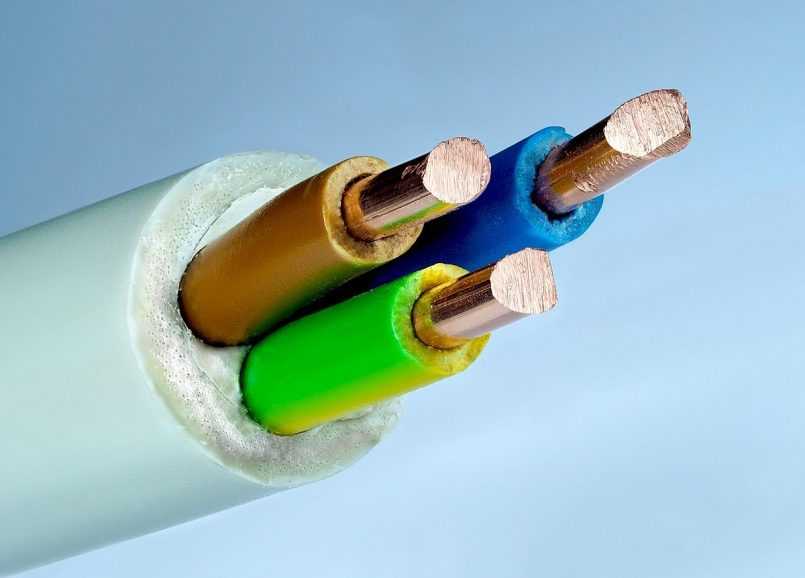

Прежде всего, кабели содержат в себе одну или две и более металлические жилы, покрытые изоляцией. Также они бывают покрыты броневой оплёткой. В основном продукцию классифицируют 5-ю категориями:

  • силовые;
  • контрольные;
  • управляющие;
  • коммуникации связи;
  • радиотехнические.

Силовые

Доставляют электричество на определённые расстояния к распределительным подстанциям, силовому оборудованию, электрическим щитам и пр. Они состоят из алюминия или меди. Поверхностная оболочка может быть сделана виниловой, хлопчатобумажной, резиновой и металлической.

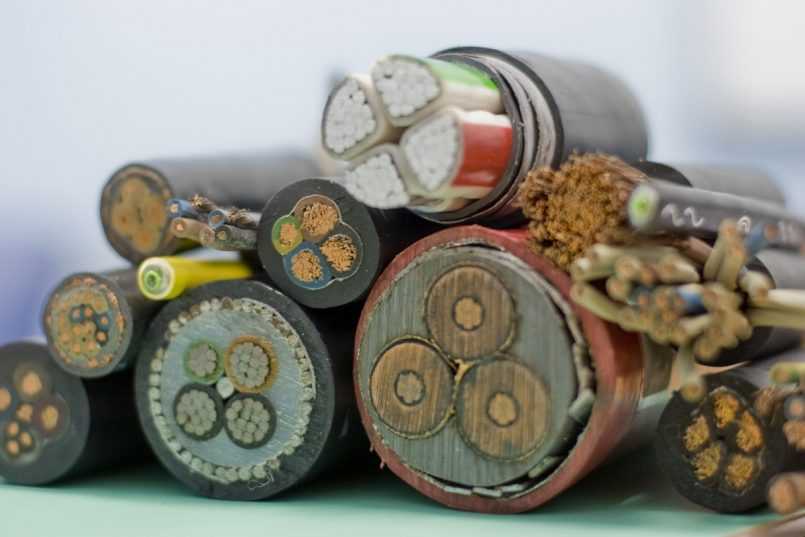

Многожильный силовой кабель

Контрольные

Жилы сделаны из меди или алюминия. Используют для питания оборудования низкого напряжения и создания линий контроля. Площадь сечения жил варьируется в пределах от 0,75 до 10 мм2.

Управляющие

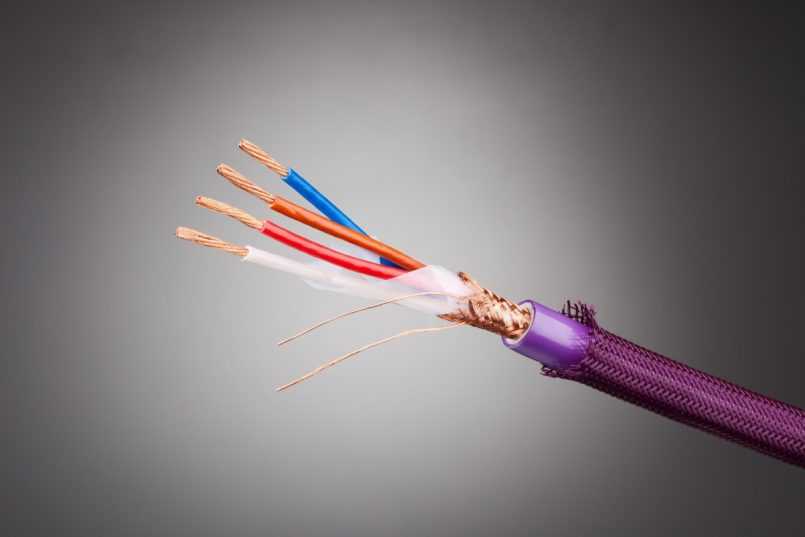

Применяют для обеспечения управляющих связей автоматизированных систем. Кабели оснащены экранированными металлическими оболочками. Экран предохраняет линии от нежелательного механического воздействия и влияния внешних электромагнитных полей.

Коммуникации связи

Высокочастотные кабели связи прокладывают на дальние расстояния, для местных коммуникаций применяется низкочастотная продукция.

Радиотехнические

Служат для осуществления связей между радиотехническими устройствами, компьютерами и другими высокотехнологическими устройствами. Примером могут служить телевизионные сетевые линии связи. Продукция содержит центральные монолитные жилы, покрытые полиэтиленом и экранированной оплёткой. Сверху кабель заключён в резиновую или пластиковую оболочку.

Телевизионный кабель

Провода: виды, особенности

В ГОСТе 15845-80 указано, что шнур или провод представляет собой кабельное соединение, в котором содержится одна либо несколько проволок или же изолированных друг от друга жил, поверх которых наложена легкая оболочка-изоляция из неметаллических материалов. В этом же ГОСТе указано, что провода не используются для прокладки линий в земле. Вот чем кабель отличается от провода.

Выпускают несколько видов изделий. Линейка их классификации достаточно широкая. Провода разделяют по:

  • Уровню проводимости.
  • Сечению или диаметру.
  • Материалу.
  • Типу изоляции и изоляционным материалам.

Есть и другие признаки, по которым различаются данные электротехнические изделия. Разные виды этой продукции определяют области применения. Они отличаются по огромному количеству параметров. Промышленность производит обмоточный провод, изолированный, автомобильный, а также соединительный и монтажный провода. Элемент может быть не изолированным. Например, в воздушной линии электрических передач.


Также к проводам специалисты в области электрики относят и шнуры. Данные изделия могут иметь сложную структуру из нескольких жил. Шнур имеет высокую гибкость и отдельный изоляционный слой. Сечение изделий невелико – до полутора квадратных миллиметров. Жилы, покрытые изоляцией, могут быть скручены или уложены параллельно. Скреплять части шнура будет специальная оболочка из неметаллических материалов либо покров из стойких к механическим воздействиям элементов. Теперь можно увидеть, какая разница между кабелем и проводом. Они различаются по своему устройству и назначению.

Существенно отличаются монтажные или установочные провода. Особенность их заключается в назначении: для монтажных работ силовых или же осветительных сетей. Однако прокладывать их следует неподвижно. А осуществлять монтаж можно и снаружи, и внутри помещений. Токоведущая жила в них изготавливается из латуни, меди или алюминия. Сечение составляет от 0,35 до 16,00 квадратных миллиметров.

Часто задаваемые вопросы

Вопрос №1. Каким проводом заменить старый шнур на утюге?

ШВВП – с тремя жилами сечение 1.5 — 2.5 мм2;

Вопрос №2. Каким кабелем лучше проложить систему видеонаблюдения RG6 или РК-75?

Особого значения не имеет, оба варианта с хорошими характеристиками. Какой кабель доступнее в ваших условиях и дешевле.

Вопрос №3. Говорят что ПУНП плохой кабель, какой тогда использовать для внутренней проводки в доме?

По заявленным характеристикам, очень хороший кабель, но последние годы рейтинг сильно упал много подделок или производители халтурят, сечение меньше изоляция тоньше. Воспользуйтесь ПВС или ППВ.

Вопрос №4. Какой провод поставить на электрический мотоблок?

Шнур ШВВП, еще лучше кабель КГ, сечение в зависимости от мощности, но не мене 1,5мм2 и количество жил зависит от электромотора, однофазный или трех фазный.

Особенности маркировки популярных марок проводов

Каждому хозяину, занимающемуся электрикой, следует разбираться в обозначении популярных марок проводов, представленных в табличной форме.

Тип Сечение, мм Жилы Описание Использование
АПВ 2,5-120 1 Алюминиевая жилка, изолирован ПВХ Оборудование систем освещения, силовых сетей с закладкой в трубки
АПП 2,5-6 2 Плоский, заизолирован ПВХ, разделяющее основание Настенное устройство сетей освещения и силовых, в трубках, для спрятанной электропроводки
АПР 2,5-120 1 Жила из алюминия, покрыта резиной, покрытие из ХБ-пряжи, пропитка для предотвращения гниения Трубная укладка
АППР 2,5-6 2, 3 Жила из алюминия, изолирован резиной Прокладка по плоскостям из дерева зданий промышленного назначения и жилых
АПРН 2,5-120 1 Жила из алюминия, покрытие наружное — не поддающееся огню, заизолирован каучуком Укладка в условиях сухости и повышенной влажности, под открытым небом, в кабель-каналах
ПВ-1 0,5-9,5 1 Жилка медная, заизолирован ПВХ Оборудование сетей освещения и силовых с укладкой в трубки и каналы
ПВ-2 2,5-9,5 1 Жила — медь, заизолирован ПВХ, эластичный Оборудование систем освещения и силовых с укладкой в трубки
ППВ 0,75-4 2, 3 Уплощенный с разделителем, жилы — медь, заизолирован ПВХ Оборудование электросетей освещения и силовых скрытой проводкой, настенный, в каналах, трубная прокладка
ПР 0,75-120 1 Жила из меди, заизолирован резиной, покрытие ХБ-пряжи, антигнилостная пропитывание Трубная укладка
ПВС 0,5-2,5 2, 3 Эластичный, жилки свитые — медь, изолирован ПВХ, обшивка — ПВХ Включение электроприборов
ПРС 0,5-4 2, 3 Эластичный, медные свитые жилки, в резиновой оболочке, заизолирован резиной Включение в сеть электроприборов
ПУНП 1,5-4 2, 3 Жилы из меди, покрытие наружное ПВХ, заизолирован ПВХ Устройство сетей освещения, установка и включение маломощных устройств бытового назначения
МГШ 0,05-0,12 1 Пластичный, для монтажа, изолирован шелком, медножильный Для передвижных и неподвижных установок с межблочным и внутриблочным подключением
МГШВ 0,12-1,5 1 Пластичный, монтажного применения, изолирован шелком и ПВХ, медножильный Для установки передвижных и неподвижных электрических приборов с междублочным и внутриблочным подключением
ТРП 0,5-4 1 Медножильный, изолирован ПЭ, разделяющее основание Скрытое и открытое оборудование городских телесистем

Провод типа ПВС выпускается в нескольких вариантах исполнения для различных целей

Какой кабель лучше: многожильная жила или монолит

Каждый вид кабельной продукции предназначен для определённой области использования. Нужно разобраться, что лучше применять и в каких условиях.

Многожильные провода и кабели применяют там, где требуется изгиб коммуникаций. Например, гибкий провод ПВС исполняет роль гибкого шнура для подсоединения электрических устройств к сети. Срок службы многожильных изделий значительно короче моножил. Это объясняется постоянным механическим воздействием, что приводит к износу внутренней структуры проводников.

Монолитный кабель не выдерживает никаких деформаций. Его можно изогнуть только раз при монтаже, иначе моножила просто переломится. Многожильные кабели особенно нужны в тех местах, где существует вибрация. Чем больше жилок, тем больше кабель устойчив к износу. Многожильные изделия используются в авиации и всех видах транспорта.

КАБЕЛЬ

А это наиболее «тяжеловесный» представитель рассматриваемого семейства. Точно так, как и у провода, у кабеля имеются жилы. Точно так же – одна или несколько изолированных. Но, в отличие от провода, ГОСТ обязательно «заключает» жилы кабеля в изоляцию и в металлическую или неметаллическую оболочку. Поверх неё предусматривает защитный покров, в который может входить броня (кабель ВБбШв). Такая защита даёт изделию право называться кабелем и награждает его «повышенной проходимостью»: кабель годится для прокладки в достаточно суровых условиях, в частности – под землёй и в воде (о чём явно упоминает всё тот же ГОСТ). На практике поверх жил могут быть ещё слои заполнителей, к примеру, гидрофобных. Кабели бывают низковольтные и высоковольтные в зависимости от того, на какой вольтаж рассчитана изоляция. В отрасли связи тоже применяются кабели – они специального назначения, рассчитаны на передачу сигнала с высокой частотой. За всеми кабельными изделиями, применяемыми в телекоммуникациях, закрепилось звание кабеля. Кабелем считается как нежная «витая пара», так и солидный коаксиальный антенный фидер – но это лишь в отрасли связи.В электротехнике же кабель имеет множество защитных слоёв и «повышенную проходимость» – это его отличительные особенности.

Шнур – это провод специального назначения. Не кабель, а именно провод – потому на нём не имеется излишне серьёзных защитных покровов, а допустимое напряжение не превышает 660 В. Его миссия — обеспечивать соединение подвижных устройств с сетью. Миссия определяет и характеристики изделия, и его внешний вид: это относительно малая длина и повышенная гибкость жил и изоляции. Однако, конечно, прочность и жил, и изоляции должна быть очень высока. Итак, если в поле зрения провод, который соединяет устройство с сетью, к примеру, через розетку – это шнур (к примеру, ШВВП). Питающие провода бытовой техники называют шнурами. Шнуры могут отличаться друг от друга, как и провода, в зависимости от мощности, которую планируется передавать. Потому шнур телевизора гораздо «нежнее», чем шнур электроплиты, который имеет весьма толстую изоляцию. Однако оба они обладают нужной гибкостью. Получается, что со шнурами мы сталкиваемся ежедневно. А вот провода и кабели можем видеть зачастую лишь на расстоянии. Учитывая наличие ГОСТа, производители стараются придерживаться классификации при именовании изготавливаемых изделий. Хотя, конечно, бывают изделия, которые в силу их особенностей сложно отнести к одной из категорий. Например, гибкие кабели КГН, КЛГ, КПГСН. Выполяют функции шнуров, однако называются кабелями – к этой категории они причисляются благодаря несвойственной проводам и шнурам резиновой изоляции. Но этот пример скорее исключение, чем правило. И общая тенденция к классификации остаётся незменной.

Вот так и становится более понятно, почему в подземных коммуникациях используют кабель, а к электрическим столбам частного сектора крепятся провода. Провода находятся и в стенах квартир и офисов, формируя проводку. Зато фены, электрочайники или телевизоры кормятся от розетки шнурами. Быть может, зная это наверняка, кто-то сможет заговорить на одном языке с электриками, задать более грамотный вопрос продавцу электротоваров или написать более грамотный запрос в поисковой системе -ведь возможности применять знания практически безграничны

Выбор электропроводящей продукции

К выбору электропроводящей продукции нужно подходить очень ответственно. Лучше, если этим будет заниматься профессиональный электрик. При выборе учитывают условия эксплуатации, тип и вид монтирования, а также соответствие правилам устройства электроустановок.

Различные изделия имеют свою сферу использования. Кабельная продукция отличается количеством слоёв изоляции и защитным материалом. Покрытие — важная характеристика, определяющая условия применения проводки. Внутри всей кабельной продукции токопроводящие жилы различной толщины, от их величины зависит какое напряжение тока можно через них провести.

Вся кабельная продукция выпускается только с медными или алюминиевыми сердцевинами, так как это самые дешёвые металлы с низким сопротивлением.

Определить какие жилы у проводки можно по маркировке, начальная буква А значит жила алюминиевая, в остальных случаях медная.

Самыми распространенными видами электропроводящей продукции являются кабель и провод. Защитная оболочка кабеля состоит из нескольких слоёв изоляции. Каждая жила кабеля находится в своей отдельной оболочке. Кабель способен провести электрический ток напряжением несколько десятков тысяч вольт.

Отличие кабеля от шнура и провода

Для некоторых людей эта терминология не принципиальна и мало понятна, профессиональные электрики четко понимают разницу. Провод — классический вариант провода это одна металлическая жила без изоляции, медная, алюминиевая, нихромовая в зависимости от назначения провода. Провода могут быть многожильные, когда несколько тонких жил стянуты в одной скрутке. Такие варианты активно используются для передачи электроэнергии между опорами ЛЭП по скрученным алюминиевым проводам.

Алюминиевый оголенный, многожильный провод для ЛЭП. Он без изоляции, электрики называют его голыми или оголенными.

Одиночные провода с цельной или скрученной жилой могут быть изолированы ПВХ или резиновой оплеткой.

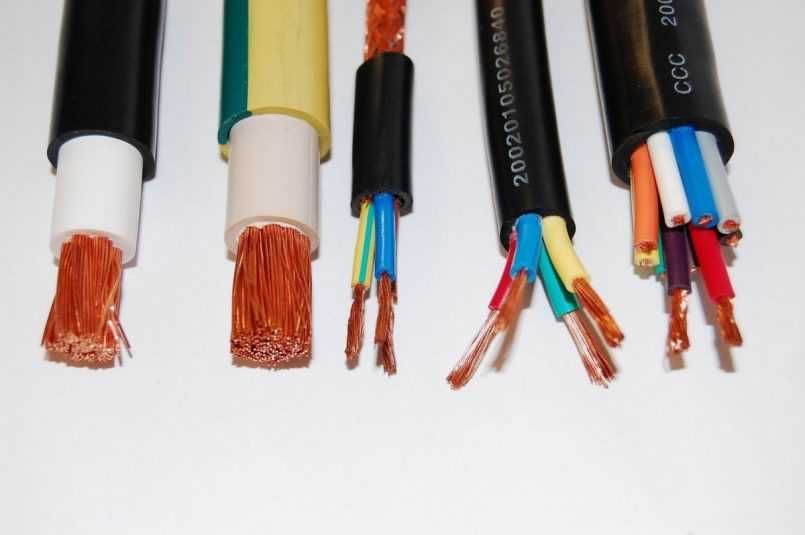

Многожильные провода с цветной изоляцией

Для дополнительной защиты и удобства монтажа при прокладке в колодцах, кабельканалах, штробах на стенах сооружений в одной изоляционной связке может в ряд расположено 2 – 4 провода. Иногда отдельно изолированные провода помещают в тонкую ПВХ оболочку, матерчатую пряжу, Таким образом, провода разделяют на:

  • Оголенные, которые не имеют изоляции, такие провода невозможно прокладывать в сооружениях под землей, только по воздушной линии;
  • Изолированные применяются для электрического соединения отдельных плат в электрооборудовании, монтажа электропроводки в жилых зданиях и других сооружениях. Эти провода не рекомендуется прокладывать по воздушной линии и категорически запрещается прокладывать под землей, тем более под водой. Изоляция не способна выдерживать высоких механических нагрузок, и не достаточно герметична.

Отдельные разновидности силовых кабелей

В кабелях, предназначенных для прокладки под землей или под водой, между металлическим экраном и внешней оболочкой наносится битумный слой, для повышения гидроизоляции. По сравнению с проводами в силовых кабелях могут использоваться цельные мед жилы большого сечения 240 мм2 и более. Прочная и герметичная изоляция позволяет использовать кабеля в более широких сферах при различных условиях прокладки. Бронированные кабеля применяют для силовых линий, передачи информации, прокладывают под землей, водой, на стенах сооружений и по воздуху.

В бытовых условиях бронированный кабель применяется очень редко, прокладывается под землей от трансформаторной подстанции к распределительному щиту частного дома. От воздушной линии ведут кабеля без бронированной оболочки сечением не более 16 мм2 этого вполне достаточно для мощности потребляемой в частном доме.

Кроме силовых кабелей, производители делают марки различного назначения, которые массово используются на бытовом уровне:

Образцы коаксиального кабеляКоаксиальный кабель имеет центральную жилу, в изолирующей пластиковой оболочке экранирующую от электромагнитных помех сетку и внешний слой ПВХ. Этот кабель предназначен для передачи видеосигналов сигнала от антенны или станции кабельного телевидения к телевизионному приемнику, в системах видеонаблюдения.

  • Кабель с витой парой, для передачи сигналов по локальной компьютерной сети или к ПК от провайдера, для соединения аппаратуры в системах связи, сигнализации и видеонаблюдения
  • Оптико-волоконные кабели выполняют все функции, что и кабель с витой парой, но пропускная способность его гораздо выше. Для этого кабеля требуется специальное оборудование для согласования передаваемых сигналов.

Это одни из востребованных видов кабелей, на производстве, предприятиях связи применяют много других видов кабелей и проводов, назначение и технические характеристики которых требуют отдельного описания.

Общая информация

В бытовом общении термины «кабель», «шнур» и «провод» чаще всего употребляются как синонимы и служат в качестве обозначения проводников электротока. Однако в электротехнических описаниях эти определения имеют вполне конкретное значение.

Конструкцию провода составляют проводник в форме одной либо нескольких жил (проволок), а также изоляционное покрытие, для некоторых случаев которого может и не быть.

Кабель, составленный из одного либо нескольких разделенных изоляцией проводков, предназначен для транспортировки электроэнергии в одно- либо трехфазных сетях. В зависимости от области применения может иметь специфические изоляционные слои, бронирование, экранирование и т.д.

Шнуры питания требуются для включения разнообразных установок и приборов в сеть. В них включены несколько пластичных многожильных изолированных проводов, специальная оплетка.

В роли проводника зачастую используется проволока из меди либо алюминия, реже — стальная.

Шнур питания для ноутбуков и нетбуков, позволяющий работать от сети
