Некоторые марки силовых кабелей
ВВГ. Силовой кабель с многожильными медными проводами, герметичная и прочная ПВХ изоляция, прокладывают для подключения РЩ по воздуху на троссировках, по стенам, под землей и кабельным каналам в различных сооружениях. Он очень гибкий удобен для трасс, где много поворотов и загибов.
АВВГ . Практически это такой же кабель, как и ВВГ, но буква «А» обозначает, что токопроводящие жилы сделаны из алюминиевого провода, без буквы по умолчанию подразумевается, что провода медные.
Структура кабеля АВВГ с цельными токоведущими жилами
Две буквы «В» означают, что каждая жила и внешняя оболочка покрыты виниловым слоем изоляции, «Г» — кабель голый не имеет дополнительной бронированной защиты.
Технические характеристики:
| Марка | Число жил | Сечение, мм2 | ||
| АВВГ | 1…4 (круглые) | 1,5… 240 | ||
| АВВГ | 3-4 (секторные) | 70… 240 |
АВК. Кабель имеет коаксиальную конструкцию, в центре расположена монолитная алюминиевая жила, потом изоляционный виниловый слой, который экранируется тонкими алюминиевыми проводами, расположенными в ряд вокруг диаметра по всей длине. Наружная оболочка сделана из прочного герметичного пластика.
Структура кабеля АВК
Кабель очень практичен, может прокладываться от воздушных линий напряжением до 380В, под землей от подстанций до распределительных щитов зданий. Одно из его основных достоинств, считается исключение возможности несанкционированного подключения на не контролируемых участках трассы.
СИП-4. Особенностью этого кабеля является самонесущая конструкция, которая позволяет размещать кабель на воздушных линиях без тросовой подвески.
Цветные полосы маркировки на изоляции жил кабеля СИП
Это качество делает его универсальным, можно прокладывать по стенам сооружений, под землей и кабельканалам, в помещениях с повышенной влажности. Он имеет надежную герметичную ПВХ изоляцию на каждом проводе с многожильной структурой.
Основные параметры СИП-4:
| Число и сечение жил, мм2 | наружный Ø мм | Масса СИП кабеля , кг/км |
| 1х16 | 7.5 | 70 |
| 1х25 | 8.5 | 100 |
| 2х16 | 15.5 | 140 |
| 2х25 | 17.5 | 200 |
| 3х16 | 16.5 | 205 |
| 3х25 | 18.5 | 290 |
| 4х16 | 18.5 | 280 |
| 4х25 | 21.0 | 395 |
Для подвода от воздушной линии к РЩ жилого дома обычно используются кабеля 3х16 или 4х16 такого количества проводов в кабеле и сечения вполне достаточно для мощности, потребляемой в бытовых условиях.
АВБбШв/ВБбШв. Особенность конструкции этого кабеля заключается в наличии бронированного слоя, две стальные ленты накручиваются на поверхность кабеля так, что верхняя перекрывает зазоры между витками нижней ленты. Кабель получается полностью бронированный, кроме того ПВХ изоляция на каждой жиле и общая оболочка.
Структура кабеля АВБбШв/ВБбШв
Расшифровка маркировки:
- А – алюминиевые жилы могут быть монолитными или витые из отдельных проволок, отсутствие этой буквы по умолчанию подразумевает медный сплав проводов.
- В – виниловая изоляция проводов;
- ББ – бронированные стальные ленты;
- Шв – ПВХ шланг в качестве внешней изолирующей оболочки.
- Шв нг – может обозначать, что изоляция сделана из негорючих материалов.
В структуре кабеля может быть от 1 до 5 жил одинакового или различного сечения, обычно провод заземления желто — зеленого цвета или нейтральный голубого цвета делают меньшего диаметра. Для подключения частных домов не используют кабеля с сечением проводов более 16мм2. На промышленных объектах сечение может достигать 300 мм2 и больше.
Технические характеристики:
| Число жил, мм2 | Наружный диаметр кабеля, мм | Масса 1 км кабеля, кг | ||||
| АВБбШв | АВБбШв нг | |||||
| ~ 660 V | ~1000 V | ~660 V | ~1000 V | ~660 V | ~1000 V | |
| 3х4 | 15.5 | 17 | 380 | 435 | 395 | 450 |
| 3х6 | 16.5 | 18 | 435 | 495 | 450 | 510 |
| 3х10 | 19.0 | 19.5 | 575 | 595 | 595 | 615 |
| 3х16 | 21.5 | 22.0 | 720 | 744 | 745 | 770 |
| 3х25 | 25 | 25.5 | 955 | 980 | 985 | 1010 |
| 3х35 | 27.0 | 27.5 | 1135 | 1160 | 1170 | 1200 |
| 3х50 | 30.5 | 31.0 | 1445 | 1480 | 1490 | 1525 |
| 3х4+1х2.5 | 16.5 | — | 420 | — | 435 | — |
| 3х6+1х2.5 | 17.5 | — | 490 | — | 505 | — |
| 3х6+1х4 | 17.5 | 19.0 | 370 | 555 | 390 | 570 |
| 3х10+1х4 | 30 | — | 675 | — | 695 |
Кабель с бронированной защиты допускается прокладывать в среде с повышенной влажностью и под землей, но это не исключает возможности использовать его в других более благоприятных условиях.
Вводный кабель

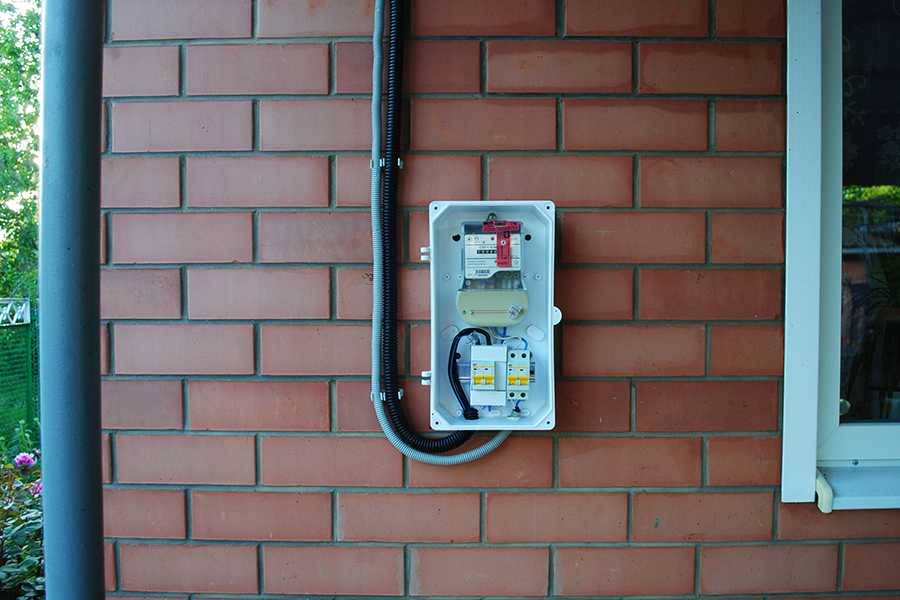

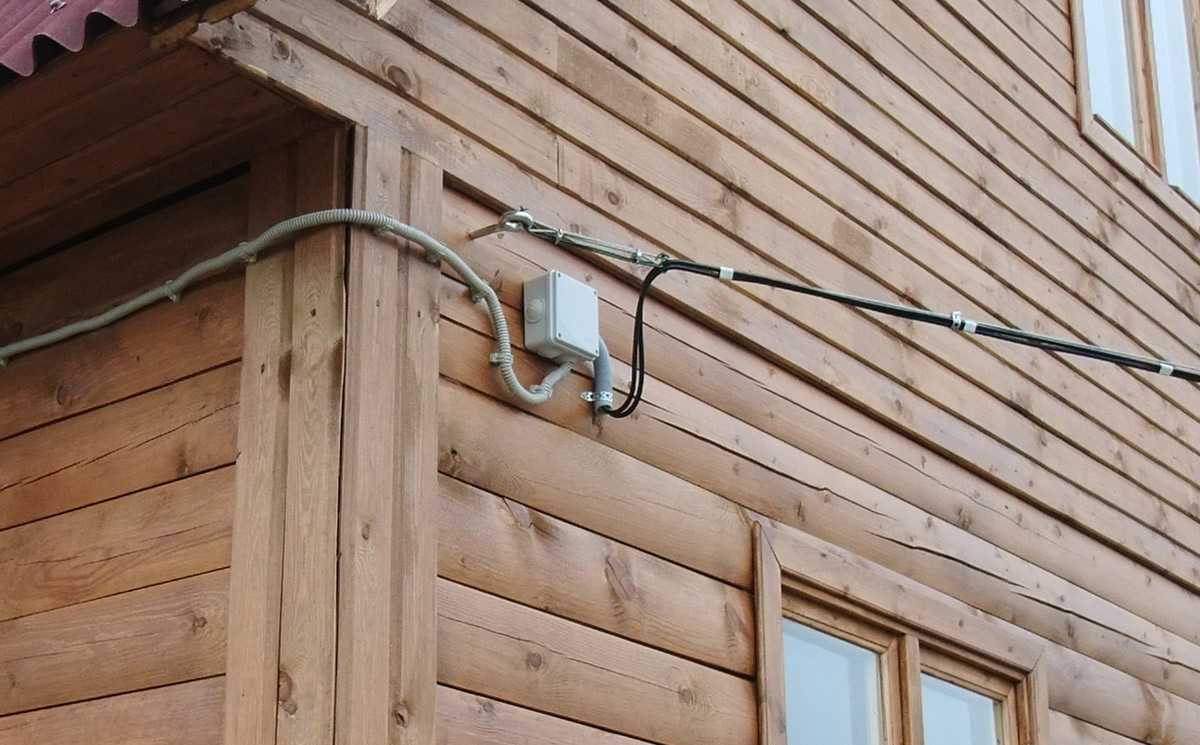

Вводный кабель – это тот, который приходит от столба к счетчику и от счетчика приходит в дом. В этих двух случаях понадобится не один и тот же кабель. Если внимательно присмотреться к тому кабелю, который приходит от стола к счетчику, то можно заметить, что он имеет большие жилы и они перекручены между собой. В зависимости от того, сколько фаз вводится в дом, количество жил может быть две или четыре. Для этих целей применяется проводник, который имеет маркировку СИП. Расшифровывается маркировка, как самонесущий изолированный кабель. Дополнительно после маркировки кабеля может быть указана цифра. Чаще всего это 4 или 6, полная маркировка может выглядеть как СИП-4 или СИП-6. Это говорит о количестве проводов внутри одной жилы.
Жилы кабеля СИП изготавливаются из алюминия. Ни переплетены между собой и защищены оплеткой из определенного вида пластика. В зависимости от того, какая общая нагрузка будет оказана на кабель, его сечение может составлять 16 или 25 мм2. Второй вид сечения чаще всего используется при трехфазном подключении. Если пролет от дома до столба не превышает 25 метров, тогда нет необходимости в дополнительных опорах. Если пролет больше, тогда потребуется монтаж еще одного или больше столбов. Для фиксации на столбах используется специальный держатель, который представляет собой металлический крюк с пластиковыми губками.

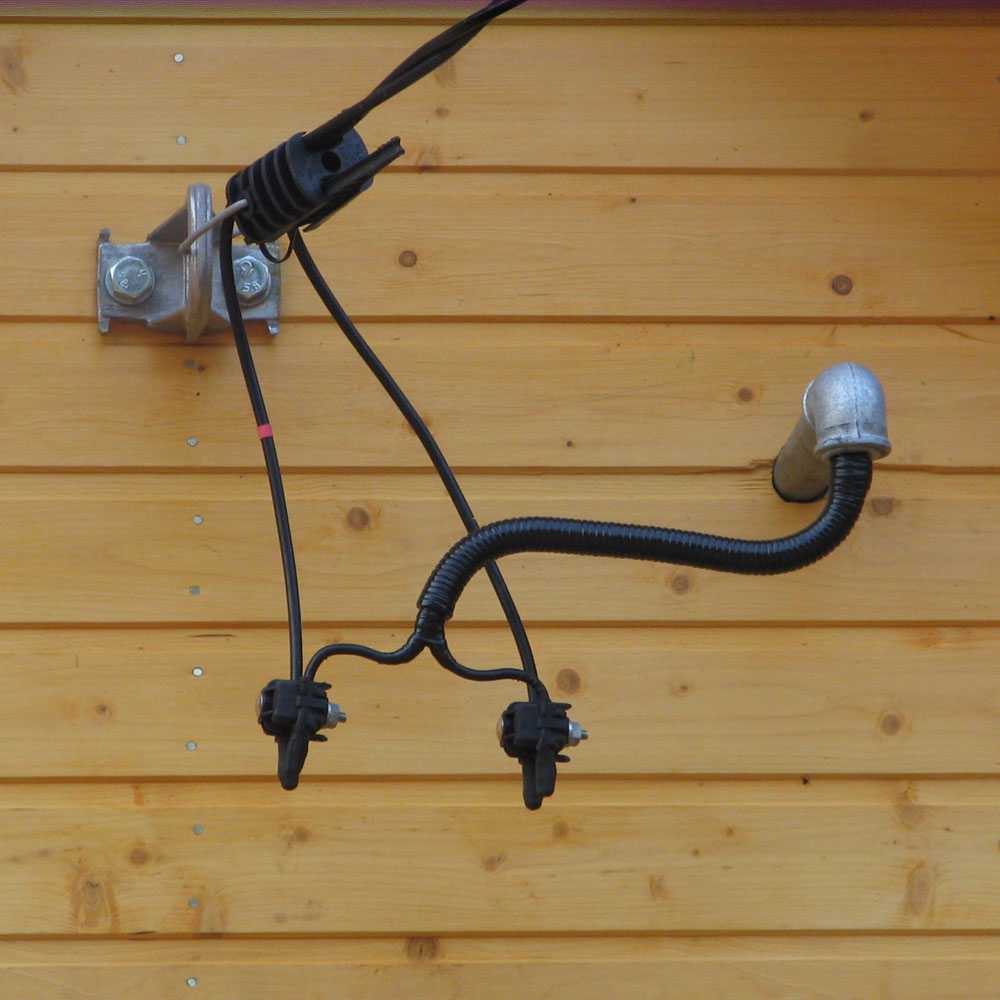

Подключение СИПа к подающей линии осуществляется с помощью специального прокалывающего зажима. Такие монтажные работы должен выполнять профессионал своего дела с определенным допуском и категорией. Чаще всего СИП фиксируется на фасаде или фронтоне дома. Для этого применяется зажим для сипа, который фиксируется к стене на крюк. В некоторых местностях есть требование, чтобы от места фиксации к стене дома до счетчика СИП находился в негорючей пластиковой гофре.
От счетчика в дом идет совсем другой кабель. Он может быть как алюминиевым, так и медным. Два кабеля из разного материала не могут соединяться непосредственно друг с другом, поэтому используются специальные колодки, но в щитке со счетчиком их роль выполняют автоматы. В роли такого кабеля может выступать АВВГ или ВВГнг. Кабель АВВГ представляет собой плоское изделие с алюминиевыми жилами, о чем говорит первая буква. Каждая жила находится в отдельной оплетке, и все они собраны в еще одной общей оплетке. Оплетка выполнена из ПВХ пластика. Такой кабель обладает достаточной гибкостью, поэтому его довольно легко монтировать.
Кабель ВВГ представляет собой такую же конструкцию, но жилы изготовлены из меди и являются монолитными. Для частного дома может применяться кабель с маркировкой «нг» или без нее. Она говорит о том, что оплетка в кабеле изготовлена из негорючего пластика. В зависимости от материала, из которых изготовлена жила их сечение будет отличаться. Например, для алюминия сечение может составлять 10 мм2 при номинальной нагрузке. Для меди этот показатель может быть уменьшен до 6 мм2. Если нагрузка будет повышенной, тогда сечение кабеля может быть увеличено. Вводный кабель от счетчика приходит к распределительному щитку, который смонтирован непосредственно в доме.
Особенности подключения силовых кабелей к аккумулятору или другим источникам постоянного тока
На промышленных объектах и в бытовой деятельности часто используется оборудование, работающее от источников постоянного тока. Наиболее распространенными являются аккумуляторные батареи:
- Они ставятся для стартера, запуска двигателя и питания другого автомобильного оборудования;
- Подключаются к зарядным устройствам;
- К инверторам (преобразователям) напряжения постоянного тока в переменный ток 12/220В; 24/220В и другие;
- Аккумуляторы активно используются как резервные источники питания при отсутствии напряжения в промышленной сети и других вариантах.
Во всех перечисленных случаях, чтобы обеспечить долговременную и безаварийную эксплуатацию оборудования очень важно правильно сделать подключение кабеля:
Самым главным требованием подключения кабеля или отдельных проводов к аккумулятору является соблюдение полярностей. В противном случае электронные элементы аппаратуры могут выгореть, а аккумулятор разрядится. Провод, подключаемый к плюсовой клемме, принято ставить с изоляцией красного цвета, к минусу подключают провода синего или черного цвета.
Пример подключения аккумулятора к зарядному устройству
На корпусе аккумулятора возле контактов обозначаются знаки «+» и «-». Такие же обозначения ставятся на подключаемой аппаратуре и на концах проводов с обеих сторон;
- Обязательно надо учитывать сечение проводов, оно должно соответствовать токам подключаемой нагрузки, правильно определить это можно по заранее просчитанным таблицам.
- Большое значение имеет надежность подключаемых контактов, для этого для кислотных аккумуляторов делаются специальные клеммы, свинцовые или латунные. Конструкция клемм предусматривает места установки проводов и контактов аккумулятора зажим осуществляется болтами. Для литий ионных аккумуляторов контактные соединения могут быть другой конструкции.
Клемма с проводом зажимается на контакт аккумулятора
Перед присоединением всех элементов к аккумуляторным контактам очень важно обеспечить их чистоту, особенно на кислотных аккумуляторах, которые находились в эксплуатации. На свинцовых и латунных элементах нарастает окись, которая препятствует прохождению тока
Для ее удаления используются металлические щетки, можно взять жесткую зубную щетку для обработки контактов щелочным раствором, который нейтрализует кислотные составляющие. После чистки можно одевать клеммы с проводами на контакты аккумуляторов и зажимать болтами.
Подключение бойлера
В зависимости от того, каким образом будет осуществляться подключение бойлера, применяется различный кабель. Если для него предназначена отдельная розетка, то она обязательно должна быть влагозащищенной. Поэтому потребуется использовать часть проводника, который соединит бойлер и розетку. Обычно для этих целей хватает ПВС 2×1,5. Провод ПВС представляет собой проводник круглого сечения. В общей оплетке находится еще две жилы, каждая из них имеет свою оплетку. Жилы не являются монолитными. Такой провод очень гибкий, поэтому ему легко придать требуемую форму. Перед тем как вставить жилы провода в зажимы бойлера, на них необходимо надеть наконечники. Если этого не сделать, тогда болт не сможет прижать все жилы, от чего контакт будет плохим и место соединения постоянно будет греться под нагрузкой.
Обратите внимание! Подключение стиральной и сушильной машины осуществляется подобным образом. Они обычно идут со встроенными проводами, поэтому достаточно подвести к влагозащищенной розетке провод требуемого сечения.
7.1.29
Электрощитовые помещения, а также ВУ, ВРУ, ГРЩ не
допускается располагать под санузлами, ванными комнатами, душевыми, кухнями
(кроме кухонь квартир), мойками, моечными и парильными помещениями бань и
другими помещениями, связанными с мокрыми технологическими процессами, за
исключением случаев, когда приняты специальные меры по надежной гидроизоляции,
предотвращающие попадание влаги в помещения, где установлены распределительные
устройства.
Трубопроводы (водопровод, отопление) прокладывать через
электрощитовые помещения не рекомендуется.
Трубопроводы (водопровод, отопление), вентиляционные и
прочие короба, прокладываемые через электрощитовые помещения, не должны иметь
ответвлений в пределах помещения (за исключением ответвления к отопительному
прибору самого щитового помещения), а также люков, задвижек, фланцев, вентилей
и т.п.
Прокладка через эти помещения газо- и трубопроводов с
горючими жидкостями, канализации и внутренних водостоков не допускается.
Двери электрощитовых помещений должны открываться наружу.
Подключение силовых кабелей к розеткам
Для прокладки проводки в розеточной группе помещений рекомендуется использовать кабель марки ВВГ. В деревянных сооружениях прокладывают ВВГнг имеющий изоляцию из негорючего материала, есть импортный аналог этого провода NYM, но он существенно дороже.
При планировке учитывают максимальную мощность электроприборов подключаемых в розеточную группу, от этого зависит выбор сечения провода. Статистика и практический опыт показывает, что для квартиры или частного дома между распределительными коробками в розеточных группах укладывают провода сечением 4 мм2. От распределительной коробки до розетки 2,5 мм2, при условии включения обычных бытовых приборов не большой мощности, телевизора, утюга, холодильника, ручного электроинструмента и другой техники.
Расключение проводов розеточной группы в распределительной коробке
В распределительные коробки и подрозетники кабель заводится на 15 – 20 см, внешняя оболочка снимается до 10 см, изоляция с проводов на 5 см в распределительной коробке, в подрозетниках до 1 см. Оголенные концы в распределительной коробке для соединения с розеткой скручиваются между собой двумя пассатижами. Оба провода совместно зажимаются возле окончания изоляции, и возле оголенных концов. Первые остаются в неподвижном состоянии вторыми делаются вращательные движения для скрутки пары или большего количества проводов.
От распределительного щита до розетки провода кабеля соединяются в соответствии с требованиями ПУЭ, по цвету. От фазного контакта идет красный или коричневый провод так же они соединяются в распределительной коробке и опускаются до розетки. Нулевые провода с голубой изоляцией и желто — зеленые соединяются по всей сети, начиная от шины заземления в РЩ.
Подключение группы розеток
Розетка подключается к проводам, выходящим из подрозетника, фазный и нулевой проводник крепятся к контактам, в которые вставляется вилка от электроприборов. Заземляющий провод к контакту с обозначением заземления, способы фиксации проводов на контактах могут быть различны, это зависит от типа розеток.
Подключение розетки к проводам в подрозетнике
Бывают контактные группы с винтовыми зажимами или пружинными. После подключения провода и корпус розетки упаковываются в подрозетник, вкручиваются распорные винты, все закрывается лицевой декоративной крышкой.

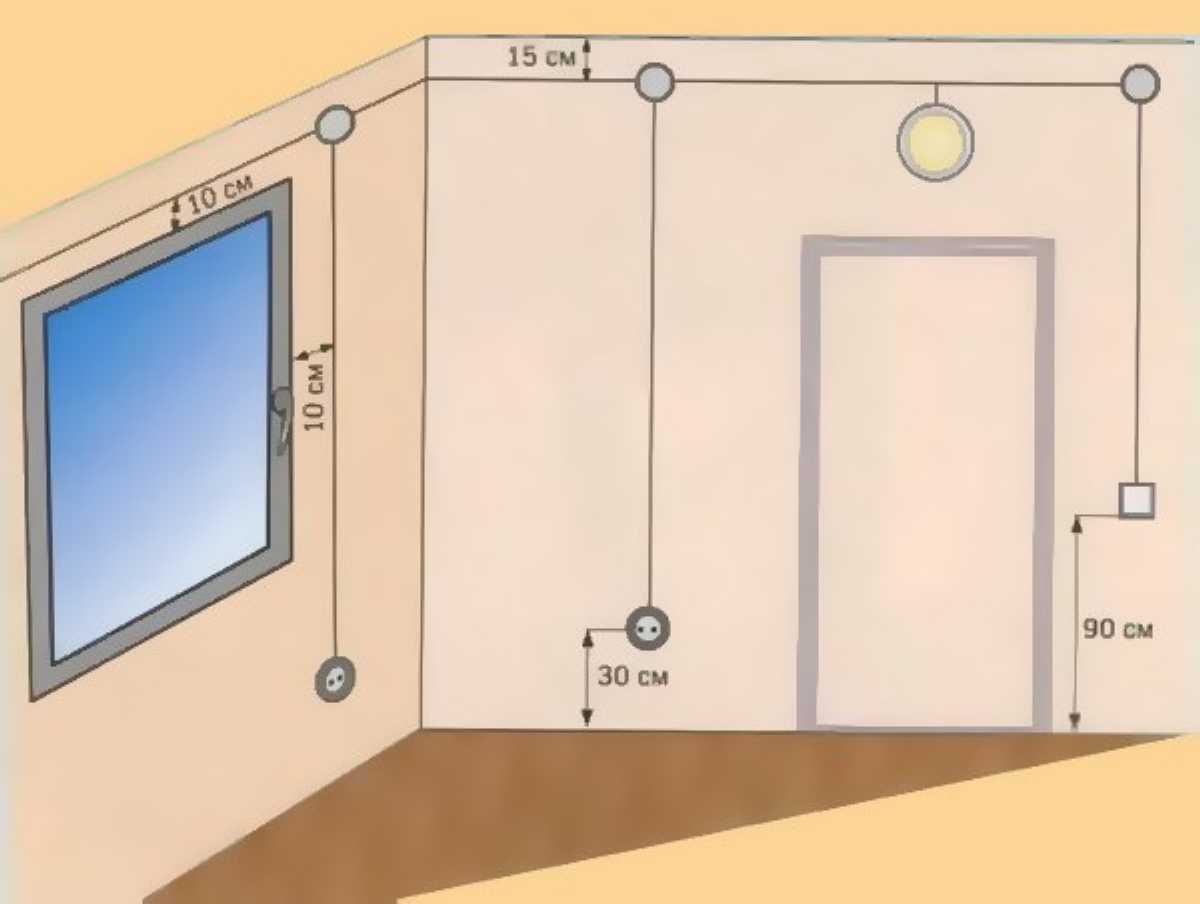

Разводка по жилым комнатам
От распределительного щитка разводка пробрасывается по всем жилым комнатам. Использование проводника с маркировкой ВВГ экономически не оправдано, т. к. его цена значительная и он больше подходит для прокладки вне помещений. Поэтому в зависимости от мастера, который будет производить монтаж, может быть закуплен проводник с маркировкой ППВ или ВВП. От предложений сделать проводку с использованием АППВ лучше отказаться. Это алюминиевый кабель, который применялся при строительстве во время Советского союза. Изделия, которые упомянуты выше имеют медные жилы. И в первом, и во втором варианте они монолитные, что является важным условием.
Обратите внимание! Указанные проводники являются плоскими по форме.
Проводник с маркировкой ППВ представляет собой две или три монолитные жилы, которые помещены в одинарную оплетку. Этот кабель используют при желании сэкономить. Лучшим вариантом будет ВВП. Здесь каждая жила находится в своей оплетке, и они дополнительно объединены в оплетку из ПВХ. Такой кабель укладывается в штробу или пропускается над подвесным потолком. Во втором случае его необходимо поместить в негорючий пластиковый гофр. Если говорить о сечении, которое понадобится, то между распределительными коробками укладывается проводник с площадью сечения в 4 мм2, а от коробки к розетке протягивается элемент с сечением в 2,5 мм2.
Обратите внимание! Обычно этого оказывается достаточно, т. к
розетка не выдерживает нагрузки больше 3,5 кВт, а медный кабель с сечением в 2,5 мм2 имеет запас до 5 кВт, который может потреблять подключенный прибор.
Ошибки при монтаже
Возникновение пожаров в деревянных домах зачастую связано с нарушениями правил безопасности при монтаже или эксплуатации электрической проводки.
Перечислим основные ошибки, которые допускаются в обоих случаях:
- Монтаж скрытой проводки под потолком. Часто электрический провод размещают в межэтажных перекрытиях, забывая о дополнительных мерах изоляции. При этом кабель оказывается в непосредственной близости с деревянными поверхностями. В случае неправильно выбранного сечения кабельная линия начнет перегреваться, что постепенно приведет к возгоранию.
- Прокладка кабеля под плинтусом. Под ним мало места, которого не хватает для создания «безопасного воздушного барьера». Из-за этого провод постоянно соприкасается с деревянным или пластиковым плинтусом, что приводит к перегреву и возгоранию. Зазоры в плинтусе должны быть не менее 10-15 мм.
- Использование гофрированных труб из поливинилхлорида категорически недопустимо при установке электрической проводки в деревянных домах. Замените изделия на металлические стандартные или гофрированные кабель-каналы.
- Расположение кабеля в штробе без изоляции. При выборе скрытого метода прокладки допустимо использование подготовленных углублений – штроб. Однако даже в таком случае в штробу нужно закладывать не голый кабель, а металлическую гофру или стальную трубку.
- Установочные короба для розеток и выключателей должны быть изготовлены из металла. Недопустимо применение пластиковых конструкций.
