Электрический ток, источники электрического тока: определение и сущность

Кто изобрел электричество

Изобретение электричества в 19 веке стало возможным благодаря открытиям целой плеяды великих ученых. В 1752 году Бен Франклин провел свой эксперимент с воздушным змеем, ключом и штормом. Это просто доказало, что молния и крошечные электрические искры — это одно и то же.

Эксперимент Бена Франклина

Итальянский физик Алессандро Вольта обнаружил, что определенные химические реакции могут производить электричество, а в 1800 году он создал гальванический элемент, раннюю электрическую батарею, вырабатывающую постоянный электроток. Он также выполнил первую передачу тока на расстояние, связав положительно и отрицательно заряженные разъемы и создав между ними напряжение. Поэтому многие историки считают, что 1800 — это год изобретения электричества.

В 1831 году электричество стало возможно использовать в технике, когда Майкл Фарадей создал электродинамо, решившее на практике проблему генерирования постоянного электротока. Довольно простое изобретение с использованием магнита, перемещавшегося внутри катушки из медного провода, создавал небольшой ток, протекающий через провод. Оно помогло американцу Томасу Эдисону и британскому ученому Джозефу Свону, каждому в отдельности, примерно в одно время в 1878 году изобрести лампу накаливания. Сами лампочки для освещения были изобретены другими исследователями, но лампа накаливания была первым практичным устройством, дававшем свет в течение нескольких часов подряд.

Русский ученый и инженер А. Н. Лодыгин

В 1800-х и в начале 1900-х годов, сербско-американский инженер, изобретатель и мастер электротехники Никола Тесла стал одним из авторов зарождения коммерческого электричества. Он работал совместно с Эдисоном, сделал много революционных разработок в области электромагнетизма и хорошо известен своей работой с двигателями переменного тока и многофазной системой распределения энергии.

Обратите внимание! Русский ученый и инженер А. Н. Лодыгин изобрел и запатентовал в 1874 г. лампу освещения, где функцию нити накаливания выполнял угольный стержень, размещенный в вакуумной среде сосуда, изготовленного из стекла

Это были первые лампочки освещения в России. Только через 16 лет в 1890-х гг. он применил нить из тугоплавкого металла — вольфрама.

Однозначно нельзя заявить в каком году появился свет. Несмотря на то, что многие историки считают что лампочка была изобретена американцем Эдисоном, тем не менее первая лампа с платиновой нитью накаливания в вакуумном стеклянном сосуде была изобретена в 1840 изобретателем из Англии Де ла Рю.

Дополнительная информация. Российскому ученому П. Н. Яблочкову россияне были благодарны за возникновение электродуговой лампы и хотя ресурс ее работы не превышал 4 часов, осветительный прибор широко использовался на территории Зимнего дворца почти 5 лет.

Электродуговая лампа П.Н.Яблочкова

Взаимосвязь частоты и работы электрооборудования

Частота тока – это один из параметров электроэнергии, который влияет на стабильную работу электроустановок и оборудования. При поставке энергии потребителю этот параметр строго контролируется, так же, как и напряжение.

Нить взаимосвязи выражается формулой номинального количества оборотов в минуту для вращающихся машин. КПД (коэффициент полезного действия) заложен в самой конструкции агрегатов. Он максимален при:

n = 60f/p,

где:

  • n – количество об./мин.;
  • f – частота;
  • p – количество пар полюсов.

Количество оборотов турбины генераторов напрямую связано с частотой вырабатываемого переменного тока, полученная частота отвечает за оптимальный режим вращения электродвигателя потребителя. При снижении частоты в сети обороты машины снижаются автоматически. Происходит перегрузка на валу, и страдает двигатель.

В то же время технологическая линия, в которую он передаёт энергию вращения, также терпит изменения в работе:

  • изменяется скорость движения конвейера, что влечёт за собой сбой технологического процесса и брак в итоге;
  • снижаются мощность и частота вращения насосов, вентиляторов, что приводит к нестабильной работе систем, в которых они установлены;
  • снижение частоты в энергосистеме на 1% приводит к падению общей мощности на нагрузке до 2%.

Для контроля этого важного электрического параметра применяют частотомеры

Внимание! Снижение частоты на 10-15% вызывает падение производительности механизмов даже на самой электростанции до нуля. При частоте тока в сети 50 Гц (критической величиной являются 45 Гц) происходит лавинный спад

Измерительные приборы и электрооборудование

Как обозначается ток на приборах, позволяющих измерять электрические характеристики? Обозначения те же самые, как и на приборах, его потребляющих. При измерении тока или напряжения прежде, чем прикасаться щупами к токоведущим частям электроустановок или открытых участков тоководов, необходимо выставить пределы измерения на приборе и род тока, которые соответствуют параметрам измеряемого участка.

Осторожно. Неправильная подготовка прибора к измерениям может вывести его из строя, привести к короткому замыканию измеряемого участка линии и поражению оператора электрическим током

На корпуса электрооборудования, на защитные щиты и кожухи электродвигателей и генераторов наносятся опознавательные символы, информирующие о полярности, частоте, величине напряжения и других характеристиках.

Классификация по роду тока и принципу действия

Как известно, существует два рода электрического тока – переменный и постоянный.

Исходя из этого, электрические машины также подразделяют по роду тока на два вида – машины электрические переменного  тока и машины электрические постоянного тока.

Электрические машины переменного тока

Трансформаторы – наиболее широко применимы в сетях электроснабжения для преобразования напряжений (повышение и понижение). Также довольно широко их применяют в выпрямительных установках для согласования напряжений, в устройствах связи, вычислительной техники и автоматики. Часто применяются и для проведения измерений электрических (измерительные трансформаторы), а также для различных функциональных преобразований (трансформаторы вращающиеся).

Асинхронные электродвигатели – самые распространенные в мире благодаря своей относительной простоте и низкой стоимости. Применяются в промышленных электроустановках (станки, краны, подъемные машины) и в бытовых (компрессора холодильников, вентиляторы, пылесосы). Довольно широкое применение получили однофазные и двухфазные асинхронные управляемые электродвигатели, а также сельсины и тахогенераторы асинхронные.

  •  Синхронные электродвигатели – наиболее часто применяемы в качестве генераторов электрического тока на электрических станциях. Также применимы в качестве генераторов повышенной частоты в различных источниках питания (например, на кораблях, тепловозах, самолетах). Также в электроприводах большой мощности применяют синхронные электродвигатели, которые могут также помимо выполнения полезной работы и также влиять на коэффициент мощности сети cos φ.
  • Коллекторные машины – используют их только в качестве электродвигателей. Это вызвано сложностью их конструкции и необходимостью тщательного ухода. В бытовых электроприборах и устройствах автоматики применяются универсальные коллекторные электродвигатели, способные работать на двух родах тока – постоянном и переменном.

Электрические машины постоянного тока

Они работают практически во всех сферах промышленности и транспорта.

В связи с большим распространением машин постоянного тока также были распространены и генераторы постоянного тока. Они использовались в качестве источников постоянного напряжения для зарядки аккумуляторных батарей, на транспорте (тепловозы, теплоходы и другие), а также в промышленности (система генератор — двигатель). Ввиду развития полупроводниковой техники генераторы постоянного тока постепенно вытесняются из работы и активно заменяются на генераторы переменного тока работающих в паре с полупроводниковым преобразователем.

Также применяются электродвигатели постоянного тока и в системах автоматического управления АСУ в качестве усилителей электромашинных, тахогенераторов и исполнительных электродвигателей.

Электрические микромашины

Микромашины активно применяются в устройствах автоматических.

Их подразделяют на группы:

Силовые микродвигатели – приводят во вращения механизмы различных автоматических устройств. Например, самопишущие устройства и другие.

  •  Исполнительные (управляемые) микромашины – выполняют преобразование энергии электрической в механическую, то есть ведут обработку определенных команд из вне.
  • Тахогенераторы – преобразуют механическую энергию вращения вала в электрический сигнал напряжения, который пропорционален скорости вращения вала.
  • Вращающиеся трансформаторы – на выходе этих трансформаторов устанавливается напряжение, пропорциональное функции углу поворота ротора, например синусу или косинусу данного угла или же самому углу.
  • Машины синхронной связи – (магнесины или сельсины) осуществляют синфазный и синхронный поворот или же вращения нескольких осей, не имеющих между собой механической связи.
  • Микромашины гироскопических приборов – вращают роторы гироскопов с довольно высокой частотой, а также производят коррекцию их положения.
  • Электромашинные усилители и преобразователи.

Постоянный и переменный ток

Виды электрического тока

Следующим вопросом, в котором мы предлагаем разобраться – это: что такое переменный ток и постоянный ток. Ведь многие не совсем правильно понимают эти понятия.

Постоянный ток

Постоянным называется ток, который в течение времени не изменяет своей величине и направлению. Достаточно часто к постоянному еще относят пульсирующий ток, но давайте обо всем по порядку.

Постоянный ток

  • Постоянный ток характеризуется тем, что одинаковое количество электрических зарядов постоянно сменяет друг друга в одном направлении. Направление — это от одного полюса, к другому.
  • Получается, что проводник всегда имеет либо положительный, либо отрицательный заряд. И в течение времени это неизменно.

Виды пульсирующего тока

  • Но под понятие, что такое постоянный ток достаточно часто относят и так называемый пульсирующий ток. От постоянного он отличается только тем, что его значение в течение времени изменяется, но при этом он не меняет своего знака.
  • Допустим, мы имеем ток в 5А. Для постоянного тока эта величина будет неизменной в течении всего периода времени. Для пульсирующего тока, в один отрезок времени она будет 5, в другой 4, а в третий 4,5. Но при этом он ни в коем случае не снижается ниже нуля, и не меняет своего знака.

Вариант преобразованного из переменного, постоянного пульсирующего тока

  • Такой пульсирующий ток очень распространен при преобразовании переменного тока в постоянный. Именно такой пульсирующий ток выдает ваш инвертор или диодный мост в электронике.
  • Одним из главных преимуществ постоянного тока является то, что его можно накапливать. Сделать это можно своими руками, при помощи аккумуляторных батарей или конденсаторов.

Переменный ток

Чтобы понять, что такое переменный ток, нам необходимо представить себе синусоиду. Именно эта плоская кривая лучше всего характеризует изменение постоянного тока, и является стандартом.

Синусоида переменного тока

Как и синусоида, переменный ток с постоянной частотой меняет свою полярность. В один период времени он положительный, а в другой период времени он отрицательный.

На фото основные параметры синусоиды

Поэтому, непосредственно в проводнике передвижения, носителей заряда, как такового, нет. Дабы понять это, представьте себе волну, набегающую на берег. Она движется в одну сторону, а затем — в обратную. В итоге, вода вроде движется, но остается на месте.

Частота переменного тока

Исходя из этого, для переменного тока очень важным фактором становится его скорость изменения полярности. Этот фактор называют частотой.

Чем выше эта частота, тем чаще за секунду меняется полярность переменного тока. В нашей стране для этого значения есть стандарт – он равен 50Гц.

То есть, переменный ток меняет свое значение от крайнего положительного, до крайнего отрицательного 50 раз в секунду.

Формула частоты переменного тока

Но существует не только переменный ток частотой в 50Гц. Многое оборудование работает на переменном токе отличных частот.

Ведь за счет изменения частоты переменного тока, можно изменять скорость вращения двигателей.

Можно так же получать более высокие показатели обработки данных – как например в чипсетах ваших компьютеров, и многое другое.

Источники и признаки постоянного тока

Движение зарядов в электрической цепи обеспечивают источники тока. Для постоянного тока источниками могут быть:

  • батарейки или аккумуляторы;
  • генераторы постоянного тока;
  • преобразователи и выпрямители импульсов переменного тока.

Основные химические источники электроэнергии

Гальванические элементы вырабатывают постоянный ток в результате электрохимической реакции.

Машины постоянного тока производят его с помощью электромагнитной индукции и выпрямляют в обмотках коллектора.

Схемы преобразователей и полупроводниковые выпрямители на транзисторах или высоковольтных диодах так же могут выдавать ток, характеристики которого не меняются во времени. Преобразователи могут регулировать частоту и напряжение, оставляя неизменным ток.

По каким признакам определяют наличие тока, если нет измерительных приборов? Это можно выяснить по его воздействию на проводник. Такие действия можно разделить на три вида:

  • магнитные;
  • химические;
  • тепловые.

Если через проводник, из которого выполнена обмотка катушки, пропустить электроток, то катушка станет притягивать металлические элементы. На этом принципе работают большие электромагниты, задействованные при погрузке металла в морских портах.

Химическое действие, по которому можно судить о наличии тока, – это процесс электролиза. При нём на электродах, подключенных к источнику, начинает оседать вещество. Эти процессы используются в гальваностегии или гальванопластики.

При подключении к двухполюснику проводника с высоким сопротивлением электрическому току он начинает нагреваться и отдавать тепло. Например, чтобы электроны двигались через нихромовую спираль, совершается работа с выделением тепла. Это свойство проводника используется при изготовлении нагревательных приборов.

Важно! Источник тока отличается от источника напряжения тем, что первый отдаёт одинаковый ток, независимо от сопротивления нагрузки, второй –снабжает потребителя напряжением, которое не изменяется при любой нагрузке. Квартирная розетка 220 В – источник напряжения, сварочный аппарат – токовый ресурс

Электрическое напряжение делят на два вида:

  1. постоянное (dc)
  2. переменное (ас)

Обозначение постоянного тока (—), у переменного тока обозначение (

). Аббревиатуры ac и dc устоявшиеся, и употребляются наравне с названиями «постоянный» и «переменный». Теперь рассмотрим в чём их отличие. Дело в том, что постоянное напряжение течёт только в одном направлении, из чего и вытекает его название. А переменное, как вы уже поняли, может менять своё направление. В частных случаях направление переменного может оставаться одним и тем же. Но, кроме направления, у него также может меняться и величина. В постоянном ни величина, ни направление, не изменяется. Мгновенным значением переменного тока называют его величину, которая берётся в данный момент времени.

В Европе и России принята частота в 50 Гц, то есть изменяет своё направление 50 раз в секунду, в то время, как в США, частота равна 60 Гц. Поэтому техника, приобретённая в Соединённых штатах и в других государствах, с отличающейся частотой может сгореть. Поэтому при выборе техники и электроприборов следует внимательно смотреть на то, чтобы частота была 50 Гц. Чем больше частота у тока, тем больше его сопротивление. Также можно заметить, что в розетках у нас дома течёт именно переменный.

Помимо этого, у переменного электрического тока существует деление ещё на два вида:

  • однофазный
  • трёхфазный

Для однофазного необходим проводник, который будет проводить напряжение, и обратный проводник. А если рассматривать генератор трёхфазного тока, у него, на всех трёх намотках вырабатывается переменное напряжение частотой в 50 Гц. Трёхфазная система — это не что иное, как три однофазных электрических цепи, сдвинутых по фазе относительно друг друга под углом в 120 градусов. Посредством его использования, можно одновременно обеспечивать энергией три независимые сети, пользуясь при этом только шестью проводами, которые нужны для всех проводников: прямых и обратных, чтобы проводить напряжение.

А если у вас, например, имеется только 4 провода, то и тут проблем не возникнет. Вам нужно будет только соединить обратные проводники. Объединив их, вы получите проводник, который называют нейтральным. Обычно его заземляют. А оставшиеся внешние проводники кратко обозначают как L1, L2 и L3.

Но существует и двухфазный, он представляет из себя комплекс двух однофазных токов, в которых также присутствуют прямой проводник для проведения напряжения и обратный, они сдвинуты по фазе относительно друг друга на 90 градусов.

Топологические понятия электрических цепей

Те или иные соединения элементов R, L, С называются электрической цепью, а графическое изображение цепи — электрической схемой.

Электрическая схема показывает, как осуществляется соединение элементов рассматриваемой цепи. В электрической схеме соединения элементов образуют ветви, узлы, контуры.

Участок электрической цепи, по которому проходит ток одного и того же значения и направления, называется ветвью. Замкнутая электрическая цепь, образованная одной или несколькими ветвями, называется контуром, а место соединения трех или более ветвей — узлом. На схеме узел изображается точкой. Графическое изображение цепи называется электрической схемой.

Электрические цепи классифицируются: по роду тока (постоянный и переменный); по характеру элементов (линейные и нелинейные); по схемам соединения (простые и сложные); по изображению (монтажные, принципиальные и замещения).

Используемые виды

В большинстве случаев под тем, какой ток называется переменным, подразумевают электричество из бытовой сети. Для многих далёких от электрики и электроники людей было бы неожиданностью узнать, что под АС подразумевается значительно более широкое понятие, чем электричество из розетки.

Краткий перечень переменных токов, используемых в сетях питания:

  • Однофазный. Простой вид, переменный по направлению. Коммерческий его тип имеет синусоидальный вид на графике и передаётся по двум проводникам.
  • Трёхфазный. Электричество для промышленных нужд обычно поставляется в виде трёх отдельных синусоид с пиками амплитуды в трети цикла друг от друга. Для передачи энергии таким способом требуется три (иногда четыре) проводника.
  • Двухполупериодный выпрямленный однофазный. Полученный из переменного с помощью выпрямителя таким образом, чтобы обратная половина цикла сменила полярность. Его можно рассматривать как пульсирующий постоянный ток без интервала между импульсами.
  • Полностью выпрямленное трёхфазное напряжение. Однополярный ток с небольшой пульсацией. Это свойство выгодно отличает его от DC.
  • Полуволновой выпрямленный. Получается после выпрямления AC простейшим образом с обрезанием части с обратной полярностью. В результате получается пульсирующее напряжение с интервалами без разности потенциалов на клеммах.
  • Импульсное напряжение. Широко применяется в современной цифровой технике и электронике. Во многих случаях волна не синусоидальной, а прямоугольной формы.

В современных приборах используются самые разнообразные формы тока и нередко одновременно. Даже освещение в XXI веке изменилось неузнаваемо со времён Эдисона. Традиционная лампа накаливания работала непосредственно от сети AC, а её светодиодный аналог предварительно выпрямляет синусоидальное напряжение, преобразуя затем его до нужных параметров без помощи дополнительных устройств.

Однако война токов может иметь своё продолжение в совсем недалёком будущем. Растущее количество источников DC, таких как солнечные батареи и ветряки, стало стимулом для разработки технологий транспортировки постоянного тока на большие расстояния при потерях, сопоставимыми с передачей AC. В мире уже построено несколько таких действующих объектов и, вполне возможно, через некоторое время они продемонстрируют на практике свои преимущества перед классическими энергосистемами.

https://youtube.com/watch?v=tl8o5uU5V3c

Энергия электромагнитного поля

Опыт показывает, что в контуре из двух электроламп, соленоида и реостата при отключении источника тока еще некоторое время течет электрический ток, причем сила тока со временем уменьшается от некоторого начального значения до нуля.

Одновременно с током, как известно, исчезает и магнитное поле тока. Так как никаких других источников энергии, которые поддерживали бы электрический ток в контуре, нет, то остается предположить, что энергией обладает само магнитное поле. Найдем начальную энергию W магнитного поля, считая, что она расходуется на индуцирование э. д. с. и тока самоиндукции в контуре, когда магнитный поток убывает от некоторого начального значения до нуля.

Бесконечно малое изменение энергии поля равно элементарной работе тока в контуре:

Но э. д. с. самоиндукции , а сила тока i=dQ/dt. Отсюда

dW = — Lidi

Знак минус указывает, что энергия поля уменьшается. Интегрируя это выражение, находим

где

-потокосцепление;

— индуктивность или коэффициент пропорциональности между током и потокосцеплением;

— ток через катушку.

Потокосцеплением самоиндукции y цепи называется сумма произведений магнитных потоков, обусловленных только током в этой цепи, на число витков, с которыми они сцеплены.

Если все витки пронизываются одним и тем же магнитным потоком Ф, то потокосцепление равно произведению магнитного потока на число витков y=Фw, а w = nI, где I-длина соленоида, n — густота обмотки.

В СИ потокосцепление измеряется в веберах, индуктивность — в генри.

Генри — это индуктивность соленоида, в котором при силе тока 1 А создается магнитный поток 1 Вб.

Зависимость потокосцепления от тока может быть постоянной (линейная зависимость) или нелинейной.

При изменении тока изменяется потокосцепление и в катушке наводится ЭДС самоиндукции:

Знак минус показывает, что ЭДС противодействует изменению тока в цепи.

Напряжение и мощность индуктивности равны:

Мощность может быть как положительной (при намагничивании), так и отрицательной (при размагничивании).

При нарастании тока , направления тока и напряжения совпадают, в индуктивности запасается энергия магнитного поля.

При убывании тока , направления тока и напряжения не совпадают, энергия магнитного поля в индуктивности убывает, возвращается обратно к источнику.

Явление самоиндукции можно наблюдать на опыте, собрав цепь с источником постоянного тока и двумя параллельными ветвями (смотри рисунок выше). Одна ветвь состоит из электролампы Л1 и реостата R, другая — из такой же электролампы Л2 и соленоида. С помощью реостата в обеих ветвях устанавливают одинаковую силу постоянного тока. После включения рубильника видно, что лампа Л2 начинает светиться позже, чем лампа Л1. Это объясняется тем, что в соленоиде индуцируется э. д. с. самоиндукции, препятствующая некоторое время нарастанию силы тока. У разных соленоидов время нарастания силы тока оказывается различным, так как вокруг каждого из них создаются разной величины магнитные потоки, которые индуцируют различные э. д. с. самоиндукции.

Поведение конденсатора в цепи переменного тока

Если говорить строго, то через конденсатор не проходит ни постоянный, ни переменный ток, так как между обкладками находится изолятор, в котором свободные электрические заряды двигаться не могут.

Включение конденсатора в цепь постоянного тока равносильно разрыву этой цепи. Что же касается переменного тока, то он будет протекать по цепи, в которую включен конденсатор, благодаря периодическому заряду и разряду этого конденсатора. Действительно, когда происходит заряд конденсатора, то электрические заряды, например электроны, на одной обкладке накапливаются, а с другой обкладки уходят. При этом они, конечно, двигаются по соединительным проводам, подключенным к обкладкам конденсатора. Такое же движение зарядов, только в противоположном направлении, происходит и при разряде конденсатора.

Если включить конденсатор в цепь переменного тока, то он будет периодически заряжаться то в одной полярности, то в противоположной. Это значит, что электроны будут накапливаться то на одной, то на другой обкладке, и каждый раз при заряде и разряде свободные электроны будут двигаться по цепи, в которую включен конденсатор, не попадая, однако, в изолятор, включенный между обкладками. А поскольку под действием переменного напряжения в цепи конденсатора двигаются заряды, то мы считаем, что конденсатор пропускает переменный ток, хотя и в этом случае заряды не проходят через изолятор.

Конденсатор влияет на величину переменного тока в цепи, и поэтому (по аналогии с законом Ома) его часто рассматривают как сопротивление. Это так называемое емкостное сопротивление обозначается буквой хс и так же, как и обычное сопротивление, измеряется в омах. Величина хс зависит от частоты переменного тока и от емкости С конденсатора: с уменьшением емкости конденсатора, так же как и с уменьшением частоты переменного тока, емкостное сопротивление конденсатора увеличивается (рис. 80, 81, лист 87). Эту зависимость удобно записать в виде простой формулы:

Смысл этой формулы весьма прост: чем меньше емкость С, тем меньше зарядов будет двигаться к обкладкам при каждом заряде и разряде конденсатора; чем меньше частота переменного тока, тем реже будет заряжаться и разряжаться конденсатор. Отсюда следует, что с уменьшением f и С уменьшается ток в цепи, или, иными словами, растет сопротивление конденсатора.

Этот вывод имеет огромное практическое значение. Так, например, если нам понадобится включить в цепь конденсатор с очень маленьким емкостным сопротивлением, то емкость этого конденсатора нужно будет выбирать с учетом частоты переменного тока в цепи. Для высоких частот можно будет взять конденсатор небольшой емкости, а вот для низких частот емкость конденсатора придется взять большой. Это хорошо иллюстрируется простым примером. На частоте 100 кгц конденсатор емкостью 100 пф обладает емкостным сопротивлением хс=16 ком. При уменьшении частоты в 1000 раз, то есть на частоте 100 гц, сопротивление конденсатора возрастет в 1000 раз и станет равным 16 000 ком (16 Мом). Для того чтобы при уменьшении частоты емкостное сопротивление не изменилось, нужно увеличить емкость конденсатора. Сопротивление 16 ком на частоте 100 гц будет иметь конденсатор емкостью 100 000 пф (0,1 мкф).

Из приведенной выше формулы следует также, что уменьшение емкости конденсатора связи Ссв (лист 85) приведет к росту сопротивления этого конденсатора, а следовательно, к уменьшению тока в цепи антенны. Поэтому емкость Ссв нельзя брать слишком малой.

Сказанное можно пояснить еще иначе. Конденсатор связи и колебательный контур Lк Ск можно рассматривать как делитель напряжения, к которому приложена э. д. с, действующая между зажимами А («антенна») и З («земля»). Мы не будем пока говорить о том, чему равно сопротивление колебательного контура — даже без этого ясно: чем больше емкостное сопротивление конденсатора связи, тем меньшая часть э. д. с. будет действовать на нижней части делителя — на контуре и подключенной к нему цепи детектор — телефон.

Читать дальше — Трансформаторная связь

Применение

Использование в электронике для питания схем – это не конечные варианты применения DC. Постоянный ток нашёл употребление в следующих случаях:

  • в электролизе – получение в промышленных масштабах металлов из солей и растворов;
  • гальванопластике и гальванизации – покрытие металлами электропроводящих поверхностей;
  • в сварочных работах – работа с нержавеющей сталью;
  • на транспорте – двигатели трамваев, электровозов, троллейбусов, ледоколов, подводных лодок;
  • в медицине – ввод лекарственных препаратов в организм при электрофорезе.

Для информации. В СССР начинали электрификацию железной дороги постоянным током на участках Баку – Сурамский перевал и Сабучини. До Великой Отечественной войны напряжение составляло 1,5 кВ, потом было переведено на 3 кВ. В общей сложности половина ж/д линий работало от этого вида тока.

Многофазный переменный ток

Для запуска и работы многих промышленных устройств и электрооборудования требуется не одна фаза, а несколько. В связи с этим рассматривают такие понятия, как двухфазный и трёхфазный переменные токи.

Трёхфазный ток

Этот вид электричества применяют в трёхфазной системе, в которую включены три однофазные цепи. Цепи имеют ЭДС переменной природы одной и той же частоты. Эти ЭДС сдвинуты по фазе относительно друг друга на ϕ = Т/3 = 2π/3. Такую систему называют трёхфазным током, а цепь – фазой.

Выработка, преобразование, доставка и потребление переменного электрического тока в основном происходят по трёхфазной системе электроснабжения.

Трёхфазный переменный ток

Двухфазный ток

Ещё в 1888 году Никола Тесла выполнил описание того, как можно на практике применить двухфазную сеть, и предложил разработанную им конструкцию двухфазного двигателя. Такие сети начали применять в начале 20 века. Они состояли из двух контуров.

Там напряжения контуров сдвигались по фазе на 900. Каждая фаза включала в себя два провода, у двухфазных генераторов было по два ротора, также конструктивно развёрнутые на угол 900.

Важно! Такие сети позволяли производить мягкий пуск двухфазных электродвигателей, практически с нулевого момента вращения. В то время как для запуска однофазного асинхронного двигателя требуется дополнительная пусковая обмотка или система запуска

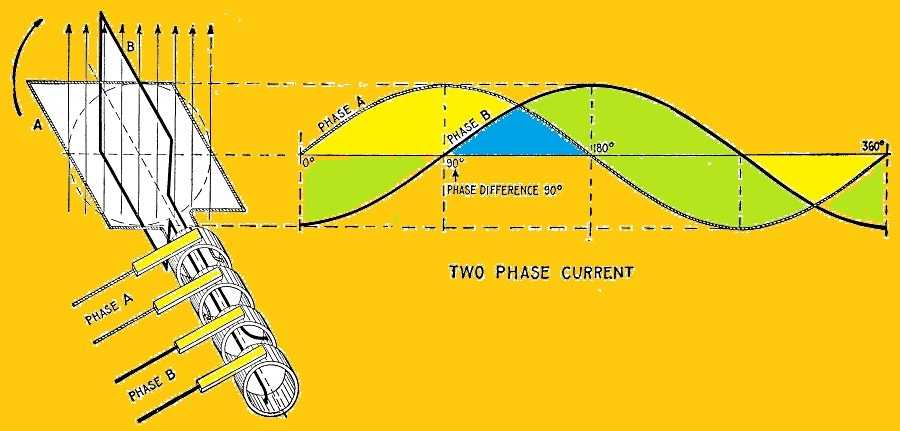

График двухфазного напряжения и схематический рисунок двухфазного генератора
