Правильная замена проводки в квартире панельного дома

Особенности электропроводки в панельном доме

Кроме того, что вся проводка в панельном доме сделана из алюминиевых кабелей, большим неудобством является её расположение в квартире. Панельные дома состоят из железобетонных блоков и перекрытий, которые практически все являются несущими элементами конструкции. Штробить их категорически запрещено, это может повлечь за собой ослабление прочности и привести к геометрическим смещениям всего дома. Основная часть перегородок внутри помещений также являются несущими, исключение составляют некоторые служебные помещения — такие как перегородки глухих кладовых и санузлов. Определить несущую перегородку просто — она выполнена в виде цельного литого блока из бетона, армированного железной арматурой (не несущие перегородки сложены из кирпича или других строительных блоков и не армированы). Часто такие стены даже не штукатурили, а просто обклеивали обоями.

В панельном доме практически все стены являются несущими

Внутри железобетонных панелей имеются полости, в которых и располагаются все кабели. Но одно дело прокладывать линии электропитания на стадии строительства, когда полости доступны и открыты, и совсем другое — пытаться провести кабели в уже готовом доме, с законченной отделкой. Например, часто выводы для осветительных приборов заводились из верхней квартиры, до того, как там настилался деревянный пол. Понятно, что восстановить такую проводку в случае повреждения не удастся. Для этого пришлось бы поднимать доски пола у соседей сверху или на чердаке.

Где находится проводка в панельном доме

Существовало множество типовых проектов панельных домов. Каждый из них имел свои конструктивные решения для разводки кабелей. Каналы для прокладки электролиний, отверстия для установки розеток и выключателей закладывались ещё на стадии отливки железобетонного блока. На строительную площадку попадали перекрытия с уже готовыми штрабами. Электрики заводили в них провода, затем всё штукатурилось, шпаклевалось и обклеивалось обоями.

Каждый из вариантов расположения штрабов в панельном доме имел свои конструктивные решения для разводки кабелей

Основную монтажную нагрузку несли на себе штрабы в полу, на стены выводились только выключатели и розетки. Если под обоями удаётся обнаружить такие каналы — это большая удача. Другой вопрос — будут ли они отвечать требованиям проекта обновления проводки. Если нужно установить дополнительные розетки, а штробить стену нельзя, придётся решить вопрос с размещением дополнительных электрических точек другими способами.

Полезно также знать, что зачастую использовались швы между плитами перекрытия для прокладывания проводов для ламп освещения.

Стоит максимально использовать заводские каналы для проводки в панелях

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или . Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Каналы в панельном доме для проводки

Для того чтобы монтаж проводки при строительстве панельного дома осуществлялся быстро и просто, в панелях делались специальные каналы. Эти каналы делали еще при отливке каждой панели.

В конечном результате электрики просто протягивали электрические кабели через эти каналы и обустраивали электрическую сеть каждой квартиры. Конечно, эти каналы размещались в определенной последовательности.

Здесь стоит отметить, что последовательность размещения этих каналов для каждого отдельного дома является разной и она не всегда указывалась в схемах. Поэтому поиск их размещения при замене электрической проводки в панельном доме является достаточно сложной процедурой.

Эти каналы размещаются как в стенах, так и на потолке (в перекрытиях). Соответственно, на стенах вдоль определенного канала находятся включатели и розетки. Также старая проводка может находиться в месте стыка стеновой и потолочной панелей.

Обычно в этом месте образовывалось некоторое пространство, в которое затем наносилась штукатурка. Иными словами проводка, которая потребует замены, может размещаться за потолочным плинтусом.

Стоит сказать о том, что место размещения старой проводки может быть достаточно непредсказуемым. Причиной этого является то, что в прошлом для электриков главным был план по квадратных метрах.

В результате не всегда придерживалась логика при установке кабелей. То есть не всегда следует ожидать, что распределительная коробка будет находиться прямо над выключателем.

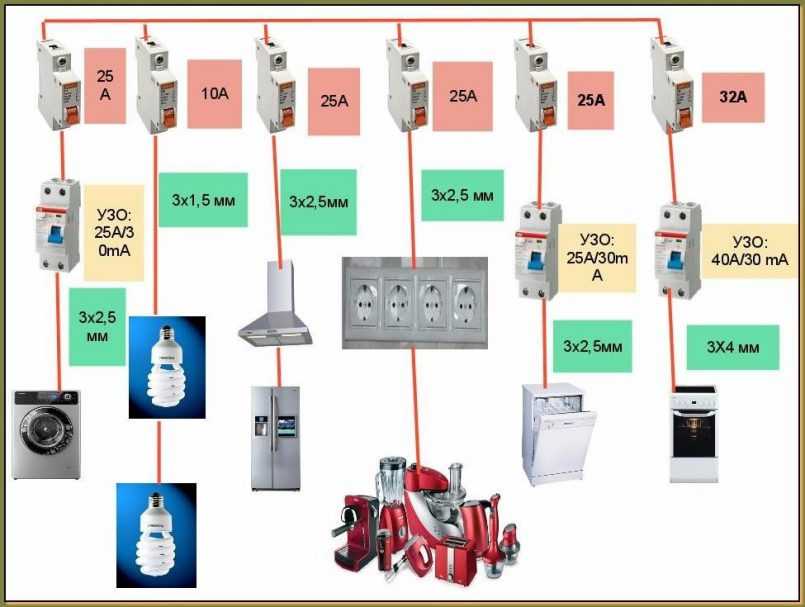

Пример схемы для замены электрики в квартире

Еще одним местом, в котором можно найти электропровод, является шов между панелями. Обычно использовались швы между потолочными панелями или между потолочной и стеновой панелями.

Теперь вы знаете, как устроены панельные дома, и как проложена в них проводка. Эта проводка представляет собой алюминиевый провод. Его максимальный срок эксплуатации равняется 25-ти годам. Исходя из этого, замена проводки в панельном доме является обязательным делом.

Также стоит отметить, что в прошлом разводка осуществлялась в основном двумя линиями: одна поставляла электричество к розеткам, другая питала осветительные приборы.

Часто электрики устанавливали отдельный кабель к электрической плите. Сегодня такую разводку делать не рекомендуется. Нужно делать так, чтобы определенная группа приборов имела свой отдельный питательный провод и при этом должен быть заземляющий провод.

Перед проведением процесса замены проводки в квартире дома, который относится к панельному типу, нужно составить схему новой проводки. Она должна учитывать вышеуказанный принцип разводки кабелей.

Полезный совет: будет очень полезно, если к процессу составления схемы привлечь профессиональных электриков. Следует иметь в виду, что эта схема является не только документом, который упростит вам работу и не даст возможности что-то упустить, а и документом, который нужно утвердить и зарегистрировать.

Рассмотрим возможные варианты прокладки электрических кабелей, один из которых вы используете для составления схемы и замены старой квартирной электросети на новую.

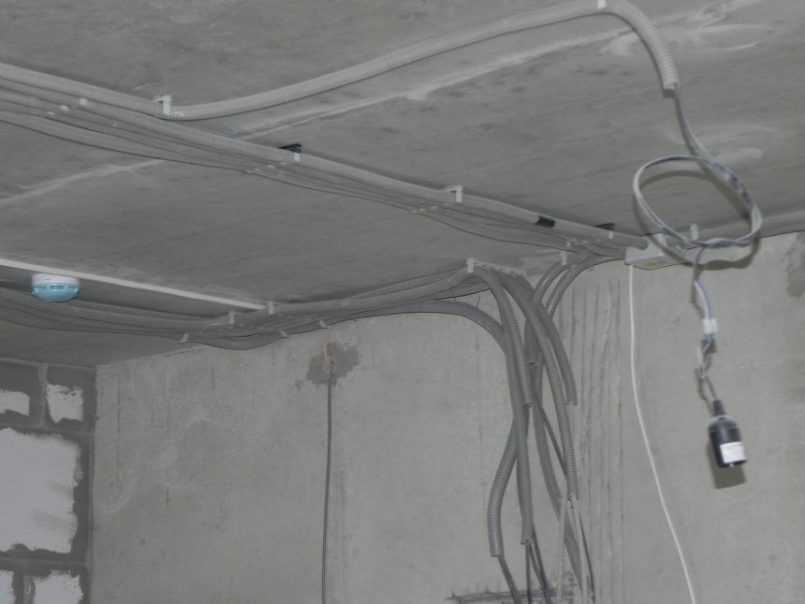

Есть несколько вариантов по их монтажу. Так, электропровода могут монтироваться как в , так и в штукатурке, так и в стяжке на полу, так и под самым потолком (в случае монтажа подвесного потолка).

Опасность старых розеток и выключателей

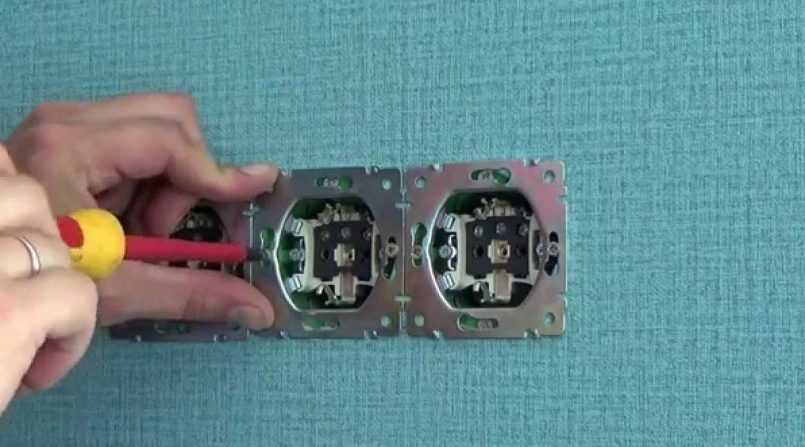

Старые электроустановочные изделия: розетки и выключатели — не соответствуют современным стандартам электробезопасности. В старую розетку советского образца, просто невозможно вставить вилку без дополнительных усилий, а при попытке вставить с помощью удара — розетка обычно ломается.

Советская розетка

Основные проблемы в старых проводках, чаще всего проявляются в проходных розетках. Проходными называются розетки, через которые электричество идет от источника (другой розетки) дальше, к следующей розетке или потребителю. Обычно, в месте подключения проводов в розетке, происходит разрыв. И чем хуже контакт, тем выше нагрузка на место соединения. При повышенных токах возможен перегрев и даже возгорание. Через одну розетку может идти вся нагрузка по квартире, и если розетка старая и постоянно эксплуатируется, высока вероятность ослабления контакта именно в ней.

Проходные розетки

В лучшем случае часть розеток в доме перестает работать, при неудачном же раскладе — они просто горят и плавятся. И самое печальное, что никакой автомат кроме УЗО, от этого не спасёт.

Сгоревшие розетки

Не правильно установленные или некачественные розетки

Тоже самое, но не в полной мере, касается и выключателей света. Конечно, нагрузка на выключатели значительно меньше чем на розетки, но и они также могут гореть как розетки на фото. Кстати выключатели на веревочке,  это еще один признак того, что у вас старая проводка.

  • Выключатель на веревочке
  • Старые выключатели

Розетка в старом подрозетнике держится на деревяшках

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Схема электропроводки в квартире панельного дома или новостройки: проектирование и расчет

Каждый хозяин должен знать, как устроена квартирная электропроводка в его жилище. И если досконально эту информацию вас никто не заставляет изучать, то основы в любой экстренной ситуации обязательно помогут. Обычно схема проводки является стандартной, и ничего сложного в ней нет.

Первой и, пожалуй, самой важной составляющей в схеме квартирной электропроводки является внутриквартирный щиток. Именно к нему, проходя по пути через предохранитель, направляется кабель от главного силового щита, который расположен на лестничной площадке

Состоит он из электросчётчика, нескольких автоматических выключателей и устройства защитного отключения. Всё это собрано в единый узел с помощью крепёжной рейки и одной или нескольких вспомогательных шин.

Количество внутренних линий электропитания напрямую зависит от того сколько комнат у Вас есть. Хотя ещё на это влияет и мощность потребления некоторых приборов. Для них может понадобиться дополнительная выделенная линия. Проводов обычно всего два: «фаза» и «ноль», но существует и вариант с третьим, который является «заземлением».

Расчет электропроводки в квартире может проводиться двумя способами. Первый это формула P:U=I, где сила тока равна мощности деленной на напряжение в сети. Второй вариант намного проще, следует отдельно просуммировать потребляемую всеми приборами, расположенными на одной линии, электроэнергию. Не забудьте добавить к этому числу дополнительные десять процентов «про запас».

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями.

Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

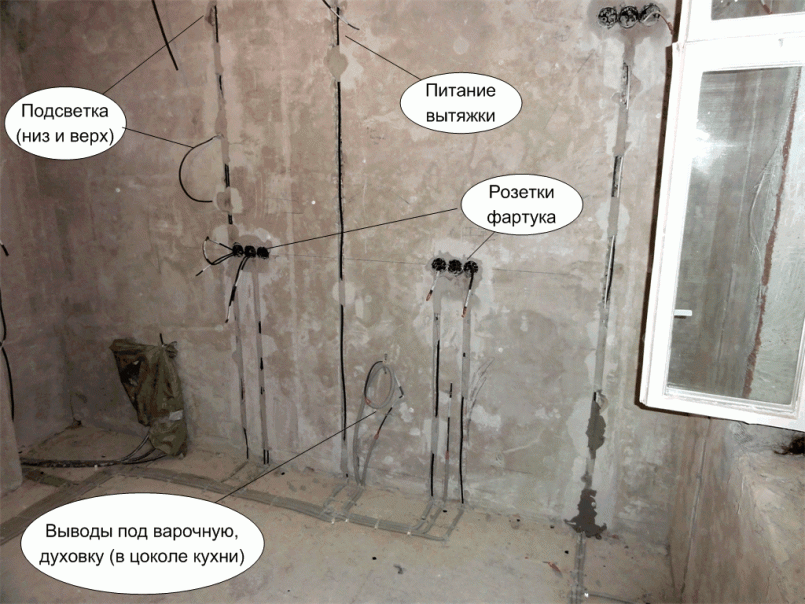

Особенности проводки на кухне

Сосредоточение всевозможных электроприборов характерно для кухни. Инструкция, как заменить проводку на ней, будет нелишней. Проводка образца прошлого века на такую мощь не рассчитывалась. При включении двух или трех приборов одновременно может закончиться коротким замыканием и возгоранием старой тонкой проводки.

Мощное оборудование подключают к трехфазному выходу. Одной фазы и нуля для электрической плиты и духовки маловато. Дополнительный провод пробрасывают от коридорного щитка. Суммарная мощность всей техники колеблется в районе 15 кВт, сечение выбирают с учетом такой нагрузки.

На кухне есть зоны особой опасности: плита и раковина. В этих местах провод подвергается нагреву и воздействию влаги. Если обойти источники повышенной опасности не удается, провод укладывают в гофротрубы.
