Ремонтируем дрель самостоятельно основные виды поломок и их устранение

Типовые поломки инструмента

Зная устройство электродрели, несложно определить причину того, почему не работает та или иная его функция. Следует отметить, что избежать поломок электроинструмента можно, если периодически проводить профилактические работы, связанные с заменой смазки механических частей.

После окончания работ по сверлению необходимо убирать пыль с инструмента, особенно с его вентиляционных отверстий. Характер неисправностей разделяют на электрическую или механическую природу возникновения.

Электрические повреждения

Такого вида поломки происходят из-за превышения допустимой нагрузки на аппарат и нарушений в его эксплуатации. Проявляются они в отказе инструмента включаться, в неисправности реверса или регуляторе оборотов. Чаще всего для восстановления работоспособности понадобится разобрать кнопку запуска и прочистить все места, связанные с электрическим контактом.

Появление запаха гари свидетельствует о возникновении перегрузки в работе электродвигателя. В таком случае вначале проверяется состояние щёток и обмоток, изучаются места подключения провода питания на отсутствие подгорания. Подгорание связано с попаданием пыли, в результате чего увеличивается переходное сопротивление, что ведёт к нагреву. Электрического рода неисправности легко вычисляются с помощью мультиметра и визуального осмотра.

Механические поломки

Механические неисправности выявляются сложнее. Такого рода поломки обычно сопровождаются возникновением посторонних звуков, и устранить их без разборки инструмента не получится. В случае плохого фиксирования сверла в патроне понадобится его заменить, так как износ зубчатого соединения самостоятельно восстановить невозможно.

Возникновение клина при работе связывается с повреждением редуктора или подшипника. Если разобрать устройство, то повреждённый узел будет виден сразу. Износ шестерёнок или шлицов будет говорить о необходимости их замены. Подшипники проверяются путём покачивания их на валу. Если движение не плавное или слышны посторонние звуки, то подшипник заменяется. После того как получится найти неисправный узел и починить его, перед тем, как собрать устройство обратно, необходимо провести очистку редуктора от старой смазки и нанести новую. Тогда устройство сможет прослужить ещё не один год.

Originally posted 2018-07-04 08:18:20.

Что из себя представляет регулировка скорости вращения, как работает, нужна ли и зачем

В простейшем варианте частоту вращения можно менять с помощью устройства регулировки мощности, в основе которого заложен принцип переменного сопротивления. То есть, по большому счету это обыкновенный реостат. Многие пользователи используют его на бытовых болгарках при проведении полировальных, шлифовальных работ с мягкими материалами, где на низких оборотах можно добиться качественного результата.

Типовая электрическая схема регулятора оборотов. Источник фото здесь

Однако, применение такого устройства увеличивает риск перегрева болгарки, так как возникают перегрузки на пониженных оборотах. Целесообразность оснащения бытовых болгарок регулятором мощности по этой причине вызывает большие сомнения.

Профессиональные, мощные болгарки, комплектуются более сложным техническим устройством для регулировки оборотов, в основе которого заложена электронная схема. Наличие функции поддержки частоты вращения при изменении нагрузки является его отличительной чертой. Цены на такие болгарки намного выше, чем на обычные бытовые.

Полезное видео

В систему поддержания оборотов болгарок профессионального типа при регулировании входит датчик, считывающий частоту вращения. Входящий в конструкцию датчика магнит подает сигнал на электронное регулирующее устройство, в котором сообщаются данные о величине частоты вращения. Электронный блок реагирует соответствующим образом, повышая силу тока в обмотках электропривода при увеличении нагрузки (уменьшении оборотов). Такая обратная связь таходатчика и электронного блока происходит непрерывно и поддерживает стабильную частоту вращения на разных режимах работы УШМ.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

Сначала осторожно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Ремонт кнопки с регулятором оборотов

Рисунок 2. Схема регулятора оборотов для микродрели.

Ремонт кнопки представляет собой довольно непростой процесс, требующий определенных навыков. При открытии корпуса некоторые детали могут просто выпасть и потеряться

Поэтому в работе нужна осторожность. В случае неполадок обычно выходит из строя симистор

Стоит эта деталь очень дешево. Разборка и ремонт происходят в следующем порядке:

1. Разобрать корпус кнопки.
2. Промыть и прочистить внутренности.
3. Снять плату с находящейся на ней схемой.
4. Выпаять сгоревшую деталь.
5. Впаять новую деталь.

Разобрать корпус очень просто. Нужно отогнуть боковины и вывести крышку из фиксаторов

Делать все нужно аккуратно и осторожно, чтобы не потерять 2 пружинки, которые могут выскочить. Чистить и протирать внутренности рекомендуется спиртом

Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается. Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  Как выбрать сварочный полуавтомат для дома и гаража: обзор всех параметров и видов оборудования

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Симисторный регулятор

За обороты установки в свое время включения дрели отвечает симисторный регулятор, находящийся в кнопке пуска. Устанавливается данный регулятор в корпусе кнопки и размещается на подкладке, выполненной из текстолита. Плата обустроена так, что обладает малозначительными габаритами, это и позволяет на сто процентов расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит незамедлительный разрыв, при таких обстоятельствах замыкание цепи осуществляется за маленький срок. И регулятор не имеет возможностей воздействовать на вариацию напряжения, но в этом случае подвергается изменению среднеквадратичный уровень напряжения.

Частые неисправности, причины

Болгарка может не набирать положенные нормативным режимом обороты, работать с самопроизвольным их изменением, с рывками и в крайних случаях вообще прекращать вращаться. При наличии опции регулировки оборотов она может не реагировать на изменение положения указателя режимов работы.

Некоторые виды неисправностей и способы их устранения рассмотрены в представленных видео.

Не набирает обороты

Болгарка модели Макита, работающая от аккумуляторов, в следующем видео не набирала величину рабочих оборотов. Первая причина, которая приходит в голову, — разряжены батареи аккумулятора, не подтвердилась. При разборке инструмента были обнаружены неисправные щеткодержатели. Попадание посторонней маслянистой жидкости внутрь щеточно-коллекторного узла вызвало разрушение щеток и оплавление пластиковой конструкции щеткодержателей.

Автор вместо дефектного поставил новый узел крепления щеток

Важно: графитовую пыль от разрушенных щеток следует тщательным образом убрать со статора и ротора, поверхность коллектора зачистить наждачным полотном и желательно заполировать

Не развивает обороты и дымит

Стабильность оборотов рабочего вала шпинделя во многом зависят от наличия неисправностей составляющих компонентов электрической части болгарки. В следующем видео сгорела обмотка статора, вследствие чего произошло задымление, и болгарка перестала вращаться. Выход из строя статора легко определить визуально: обрывы проводов, горелая изоляция.

Автор имел в запасе бывший в употреблении, но вполне рабочий статор, поэтому устранил дефект заменой вышедшего из строя.

Греется

Плохой контакт в соединениях электрической части болгарок, приводит к сильному нагреву корпуса, образованию повышенной силы искры из-за отклонения от номинальных значений электрических параметров. В следующем видео отгорели контакты на щеткодержателях. Возможно это произошло из-за нарушения расположения щеток, что приводило к большому образованию графитовой пыли и созданию дополнительного сопротивления на коллекторном узле. Автор предложил вариант более надежного соединения контактов и выправил расположение направляющих для щеток.

Теряет обороты под нагрузкой

В следующем видео болгарка при работе самопроизвольно меняла обороты, от случая к случаю имели место рывки. При этом опция регулировки оборотов на болгарке отсутствовала. Один такой рывок привел к поломке отрезного диска. После чего было принято решение найти и устранить неисправность. Диагностика электрической части при прозвонке мультиметром выявила, что из строя вышла кнопка включения (пуска).

Так как такие кнопки обычно не пригодны к ремонту (при разборке ее обнаружился полностью сработавшийся контакт), автор нашел замену. Функционально новая кнопка дублировала старую, однако несколько отличалась по габаритам. Автор удачно выбрал для нее новое месторасположение и болгарка восстановила свою работоспособность.

Ремонт своими руками редуктора дрели

Если возникает необходимость разобрать инструмент (поломка, просто замена детали или иная причина), то имеет смысл обратить внимание на редуктор и оценить, в каком он техническом состоянии. Возможно, в нем износились некоторые части трансмиссионного механизма

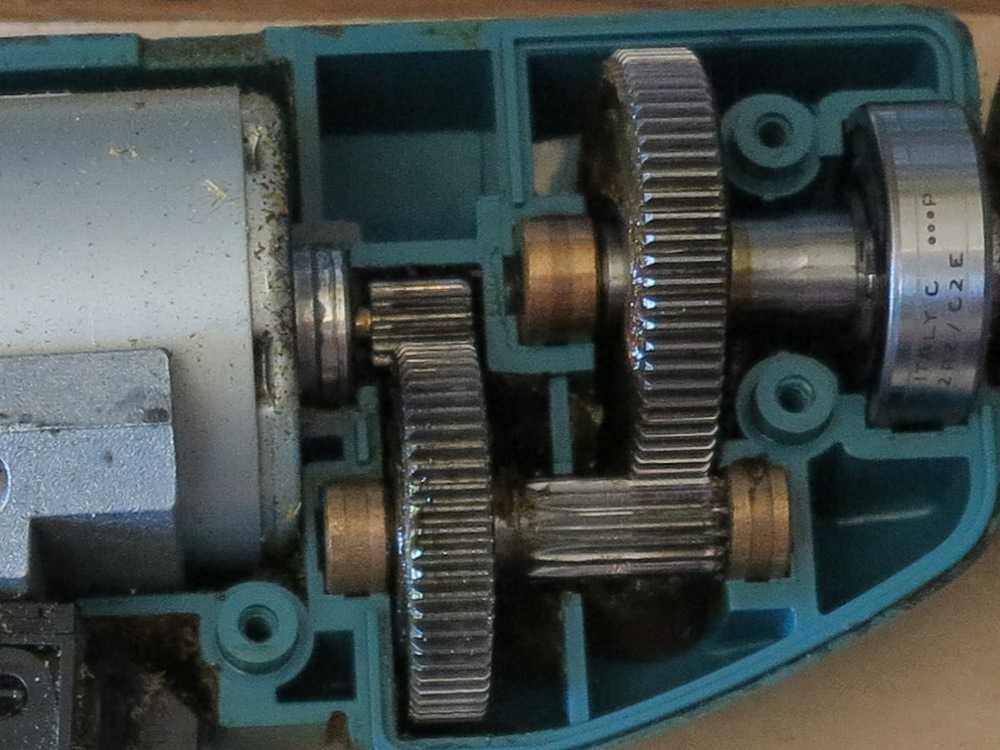

У большинства дрелей редуктор устроен довольно просто – две плоские шестерни, которые изготовлены из металла либо твердого пластика. Для диагностики стоит заблокировать шпиндель двигателя и постараться провернуть шестерни

При этом важно оценить степень люфта, а также проверить, есть ли проскок в разных точках передачи

Когда речь идет о профессиональном инструменте, то редуктор может быть снабжен переключателем передач либо в его составе присутствует регулируемая предохранительная муфта. Только эти детали не ремонтируются. Поэтому приходится устанавливать новые.

Чтобы заменить шестерню, не обойтись без помощи съемника стопорных колец

При снятии детали важно не потерять шпонку, так как замену ей подыскать очень трудно. В ходе проведения своими руками ремонта ударной дрели, когда редуктор уже разобран, следует достать якорь полностью, что позволит оценить плавность хода и проверить наличие люфта в подшипниках

Вооружившись шилом, можно снять защитные крышки сепаратора, дабы удостовериться в его сохранности. Для оправки лучше всего выбрать медную трубку либо деревянный брусок с продольным отверстием.

Выполнив манипуляции с редуктором, нужно удалить остатки смазки и заполнить камеру новой молибденовой пастой (до 2/3 объема). Перед тем как проводить сборку в обратном порядке, стоит убедиться в отсутствии посторонних предметов.

Как собрать регулятор своими руками?

Упрощенный и довольно надежный в эксплуатации частотный преобразователь для УШМ сооружается собственными руками из доступных электрических деталей. Внизу находится схема, на которой показаны все требуемые компоненты для монтирования на плате печатного монтажа интересующего нас приспособления.

Итак, нам потребуются:

• симметричный триодный тиристор (или триак, симистр) DIAC (DB3);
• резистор (сопротивление) R1 (его параметры должно составлять 4,7 кОм);
• дополнительный триак ВТ136/138 (TRIAC);
• конденсатор С1 (400 В, 0,1 мкФ);
• дополнительное сопротивление VR1 на 500 кОм.

Подобная схема функционирует по следующему методу.

• Время зарядки конденсатора модифицируется вспомогательным резистором (он получил название подстроечный). Когда на схему поступает напряжение, симистры пребывают в затворенном положении, а на выводе наблюдается нулевое значение напряжения.
• В процессе зарядки конденсатора отмечается повышение напряжения на нем, что ведет к раскрытию симистра DB3. В результате этого напряжение попадает на ВТ136/138. Этот тиристорный элемент тоже раскрывается, и сквозь него идет электрический ток.
• После этого симметричные компоненты вновь закрываются и пребывают в подобном статусе до абсолютной перезарядки конденсатора в противоположную сторону.
• В конечном счете на выводе мы обретаем сложный по конфигурации детерминированный сигнал конечной энергии. Его точный диапазон определяется периодом выполнения функций цепи конденсатор – вспомогательное сопротивление – сопротивление R1.

Симистры, как правило, располагаются на плате печатного монтажа. Ее легко создать из текстолита (применяется многослойный прессованный пластик, состоящий из теплоизоляционного волокна и фольги). Отдельные мастера вырезают плату посредством резака. Практикуется размещение элементов схемы способом навесного монтирования. Симистры монтируются только на алюминиевом либо медном теплообменнике. Он исполняет роль хорошего теплоотвода.

Испытание собранного приспособления производится при помощи обыкновенной лампы накаливания на 40-60 Вт. Подсоединяете ее к схеме, приступаете к регулированию мощности свечения. Если яркость меняется, следовательно, вы все выполнили правильно. Теперь можно приступать к монтажу регулятора в оболочку углошлифовальной машины. Осуществить это бывает не очень легко, поскольку необходимо добиться того, чтобы вспомогательное устройство не было помехой вам при использовании углошлифовальной машинки.

Место монтажа кустарного управляющего устройства вам будет необходимо рассчитать самостоятельно, в соответствии с особенностями конструкции болгарки. Установка схемы производится:

• в добавочную коробку, монтируемую на корпус агрегата;
• в рукоятку держателя;
• в маленькую пустую нишу (она предназначается для охлаждения и обеспечения циркулирования воздушных масс) в задней области УШМ.

Само подсоединение схемы к устройству производится методом интегрирования ее в канал электрического питания угловой шлифмашины. С этим трудностей у вас, надо думать, не появится.

Механические повреждения

Почему устройство по-прежнему не функционирует, если вы все проверили и исключили поломки в электрической схеме дрели? Ответ может быть только один — нерабочее состояние изделия возникло из-за наличия механических неисправностей.

1. Не работают подшипники. В смазку попадает пыль из-за прорыва сальника, поэтому они быстро изнашиваются и могут в какой-то момент заклинить. Устранить легко: подшипник промываем в керосине, меняем сальники, набиваем новую смазку, лучше специального состава для изделий с высокими оборотами вращения.
2. Сломан редуктор — весьма серьезная поломка, нужны запасные шестерни, или придется заменить весь модуль. Устанавливать надо только этой же модели. Если дрель распространенной модификации, то в магазинах купить запасные части на нее не проблема.
3. Еще одной из самых сложных неисправностей специалисты считают поломку деталей патрона.

Мы постарались рассказать обо всех отказах, встречающихся во время эксплуатации электродрелей. Помните, что самостоятельный ремонт всегда обходится намного дешевле покупки нового изделия.

Иногда строительный инструмент становится жертвой неисправностей в самый неподходящий момент. Чтобы корректно провести ремонт электродрели, нужно представлять, как устроен инструмент. Ниже описаны особенности устройства электрической дрели, и даны рекомендации, что делать при наиболее распространенных неполадках.

Разобранная дрель

Алгоритм поиска и устранения поломок электрической части

Мини дрель своими руками

При намерении чинить дрель надлежит придерживаться определенного алгоритма, начиная с наиболее простых и распространенных проблем и отсеивая их по мере диагностики:

1. Если прибор не включается, надо вскрыть корпус и обследовать контакты кабеля мультиметром. Подключение производится к вилочному разъему и противоположному зажиму, после чего кабель 2-4 раза изгибается по длине. Если контакт нестабилен или отсутствует, внутри изоляционного покрытия провод оборвался. Если излом расположен рядом с краем, провод можно обрезать и подсоединить снова. Если нет, его надо заменить.
2. Если со шнуром проблем нет, проводят диагностику выключателя, подсоединяя мультиметр к выводам. Искрение и окисление контактов говорят о проблемах. Выключатель надо разобрать, почистить от пыли, обработать контакты наждаком.
3. Осматривают коммуникаторы между выключателем и щеточками. Затем сами щетки – они должны хорошо прижиматься пружинами к ламелям ротора. Если щетки изношены, их следует заменить. При засоре убрать пыль и почистить наждаком.
4. Проверить наличие короткого замыкания между обмоточными контактами и корпусом и измерить сопротивление. Должен быть примерно один и тот же показатель на всех обмотках. Если на какой-то он отличается более, чем на 5%, ее надо перемотать.

Важно! Нельзя проверять контакты провода при включенном напряжении. Это чревато получением удара либо ситуацией короткого замыкания

Выключатель дрели

Неисправности электрической части

Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.

Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.

Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри

Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части

На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.

Статья по теме: Энергоаудит зданий

Навигация по записям

Кнопка пуска двигателя электродрели Как обидно когда в самый неподходящий момент ломается что то. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов. Электрическая дрель: схема аппарата Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса.

Как отсоединить старую кнопку?

Сетевой провод Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента — это контактная проблема. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму. Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Такова схема подключения. Обычно они имеют такое же положение на статоре, как на рисунке.

В данном случае вам понадобится специальная схема подключения кнопки дрели. Последних там содержится в количестве двух, а их расположение — друг напротив друга. При этом подсчет мощности — достаточно простое занятие. Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Итак, статья Алексея Сидоркина: Думаю, у каждого человека в жизни происходило не одно событие или случай, которому он никак не смог найти подходящее объяснение, оставаясь секретом на долгое время.
Регулируем обороты двигателя стиральной машины Вариант 1 Кнопка дрели

Ремонт дрели: замена контактных щеток

Одной из самых распространенных причин неисправности является износ или подгорание контактных щеток. Первые признаки износа щеток проявляются в виде искрения в зоне контакта щеток с якорем электродвигателя и небольшими сбоями в работе дрели при повышении нагрузки.

Расположение контактных щеток внутри дрели.

У многих моделей дрели доступ к щеткам упрощен, и смена их не представляет сложности, а некоторые дрели требуют разборки корпуса и извлечения щеткодержателя. Щетки необходимо менять на новые, равные по размеру вышедшим из строя щеткам.

Они должны плотно закрепиться в щеткодержателе. Электрический контакт подводящего провода необходимо хорошо затянуть. Контакт щетки с коллектором якоря должен быть надежным. Необходимо проверить действие пружины.

Замена кнопки

Что касается пусковых механизмов, которые лишены регулятора оборотов и направления вращения двигателя, то и здесь не все так просто. Хотя их конструкция в некоторой степени облегчена, она все равно довольно сложная. Впрочем, зачастую нет смысла проводить своими руками ремонт кнопки дрели, так как гораздо практичнее установить новую.

Для этого стоит посетить ближайший магазин, где торгуют запасными частями к электрическим инструментам.

Тут нужно учесть важный нюанс. Существует великое многообразие моделей дрелей, поэтому не все кнопки абсолютно идентичны. Отправляясь за покупкой, необходимо переписать данные старой детали на лист бумаги. Но и при таких действиях могут возникнуть недоразумения, так как есть вероятность, что купленная кнопка с теми же параметрами не установится в корпус электроинструмента, поскольку существуют различия в конструкции данного механизма, из-за которых невозможно его закрепить.

По этой причине лучший вариант – взять старую кнопку с собой и по ней подобрать новую деталь с точно такими же параметрами, включая габариты.
