Плакаты по технике безопасности

Магазин охраны труда предлагает Вам два вида фотолюминесцентных знаков пожарной безопасности:

1. Тип 1:
Такие фотолюминесцентные знаки безопасности устанавливаются в помещениях учреждений, организаций, предприятий с единовременным пребыванием менее 100 человек. Фотолюминесцентные знаки типа 1 изготавливаются на основе самоклеящейся пленки Oracal при помощи нанесения фотолюминесцентного слоя специальными светонакапливающими красками. Такие знаки стоят недорого, но имеют недостаток, — небольшой срок длительности послесвечения (15-20 минут после потухания света)

2. Тип 2. Полное соответствие ГОСТ:
Такие фотолюминесцентные знаки безопасности устанавливаются в помещениях учреждений, организаций, предприятий, с единовременным пребыванием более 100 человек; в помещениях учреждений, организаций, предприятий с постоянным пребыванием людей; в помещениях с наличием вредных веществ; взрывопожароопасных помещениях, шахтах, метро и др. Фотолюминесцентные знаки полного соответствия ГОСТ 12.2.143-2009 изготавливаются на сертифицированной светонакапливающей плёнке. С сертификатом и результатами испытаний фотолюминесцентной плёнки можно ознакомиться здесь

ДОПОЛНИТЕЛЬНО:
Фотолюминесцентные материалы могут быть нанесены как на пластик (пластиковые фотолюминесцентные знаки), так и на металлические листы (металлические фотолюминесцентные знаки)

Последние статьи

• 10 лучших научно-фантастических фильмов, которые произвели настоящий фурор сегодня, 17:31

• Почему считается, что хороший художник должен быть бедным и несчастным сегодня, 16:15

• Как удалось Алёне Хмельницкой подружиться с новой женой бывшего мужа, и Что сегодня делает её счастливой сегодня, 14:35

• Как сложилась судьба обаятельного блондина из комедии «Семь невест ефрейтора Збруева» : Семен Морозов сегодня, 13:05

• 8 лучших постановок XXI века, которые можно посмотреть онлайн сегодня, 11:37

• Как известный певец Юлиан оказался в монастыре сегодня, 10:04

• Почему королева эпизода 1960-х полжизни провела в забвении и одиночестве: Сломанная судьба Жанны Сухопольской сегодня, 08:45

• Как броненосец «Потемкин» стал кораблем революции, и Откуда на корабле взялся красный флаг 13.09.2020, 22:24

• Как великие живописцы изображали на своих картинах разные психологические темпераменты 13.09.2020, 19:34

• 10 сериалов, которые помогут лучше узнать историю России 13.09.2020, 17:30

Все статьи

Запрещающие

Само название таких плакатов определяет их главную цель — это наложение запрета на проведение любых манипуляций с коммутационными устройствами (рубильниками, выключателями и так далее), чтобы при проведении электротехнических работ кто-то случайно не подал электроэнергию в сеть питания электроустановки. По порядку рассмотрим каждый из запрещающих знаков.

1. Знак указывает на зону, где действует сильное электрическое поле, опасное для жизни. Проход через такую зону без специальной защитной экипировки категорически запрещен. Устанавливается знак на открытых распределительных устройствах (ОРУ) с напряжением более 330 кВ и напряженностью электрического поля свыше 15 кВ/метр. Место размещения плаката: ограждение зоны на высоте не менее 1.8 метра.
2. Плакат вывешивается на коммутационных устройствах, таких как рубильники, кнопки, ключи и так далее. Знак запрещает подачу напряжения до окончания проведения профилактических или ремонтных работ. В случае отсутствия элементов коммутации, плакат устанавливается вблизи вынутых предохранителей. Используется для обеспечения электробезопасности на электроустановках с напряжением до 1 кВ и выше.
3. Функции и места установки этого плаката, ничем не отличается от предыдущего знака безопасности. Область использования — подземные кабельные и открытые воздушные линии подачи электрической энергии, на которых выполняются профилактические или ремонтные работы. Плакат запрещает любые манипуляции с коммутационными устройствами до окончания проведения работ и снятия плаката.
4. Этот запрещающий плакат вывешивается на ключах, которые предназначены для управления выключателями на высоковольтных линиях (ВЛ). Функционально знак устанавливает запрет на ошибочное ручное включение питания высоковольтной линии электропередач, в момент проведения на ней профилактических или ремонтных работ, которое могло бы привести к поражению людей электрическим током.

Весь вышеприведенный перечень знаков электробезопасности является запрещающим, так как накладывает запрет на определенные действия. Плакаты могут быть как переносными так стационарными, установленными на постоянной основе.

Предписывающие

Этот вид надписей и табличек указывает на четко определенное место выполнения комплекса ремонтных и профилактических работ в различных системах электрических установок, а также на совершенно безопасные подходы к этому оборудованию. В комплект таких изделий для обеспечения электробезопасности входят следующий плакаты.

1. Данный плакат указывает персоналу и заинтересованным лицам о месте проведения профилактических и ремонтных работ с электрическими установками и оборудованием. Устанавливается непосредственно на месте выполнения работ.
2. Этот знак информирует персонал, как безопаснее добраться для проведения каких-либо работ с электрическим оборудованием. Чаще всего устанавливается в проходах и на лестницах.

Предписывающие знаки, как правило, используются при строительстве различных объектов систем энергоснабжения.

Запрещающие плакаты

Запрещающие плакаты используются для запрета действий с коммутационными аппаратами (включение/отключение), чтобы во время работы на электрооборудовании на него ошибочно не было подано напряжение.

«Работа под напряжением. Повторно не включать!» – этот знак запрещает повторное ручное включение выключателей ВЛ без согласования с руководителем работ после того, как они были автоматически отключены. Такие плакаты вывешиваются на ключи управления выключателей ВЛ, когда выполняются ремонтные работы под напряжением.

«Опасно! Электрическое поле! Без средств защиты проход запрещен» – плакат, предупреждающий о возможности опасного воздействия электрического поля на обслуживающий персонал, а также запрещает передвижение людей без применения средств защиты. Устанавливается в ОРУ, в которых напряжение превышает 330 кВ на высоте 180 см на ограждениях участков, где напряженность электрического поля превышает 15 кВ/м.

«Не включать. Работают люди» – плакат переносной, запрещающий подачу на линию напряжения. Должен вывешиваться на ключи, кнопки и привода управления коммутационных аппаратов, при включении которых напряжение может быть подано на линию. Применяется для электроустановок как до 1000 В, так и выше.

«Не включать! Работа на линии» – плакат переносной, запрещающий подачу на линию напряжения. Вывешивается на ключах и приводах управления коммутационных аппаратов, включение которых может подать на линию напряжение.

Классификация

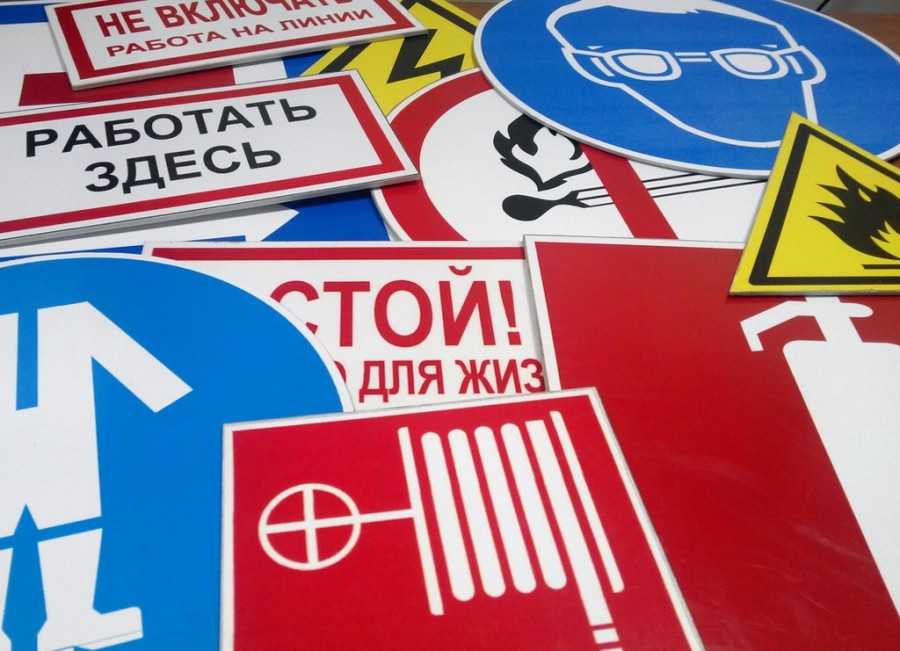

Знаки безопасности можно увидеть в виде переносных табличек, плакатов, трафаретов, а также – символов, нанесенных на поверхность корпуса электроустановки или ограждения

Важно понимать смысл, заложенный в них – защита. Они требуют соответствующего поведения там, где установлены, символизируют правила которые нельзя ни при каких обстоятельствах нарушать.

Когда они наносятся на корпус или ограждение электроустановки, к них предъявляют специфические требования.

В зависимости от своего предназначения, все знаки безопасности делятся на следующие виды:

• Стационарные;
• Указывающие;
• Запрещающие;
• Предписывающие;
• Переносные;
• Предупреждающие.

В производстве знаков безопасности мы используем пластик нескольких фирм производителей:

1. Супертонкий пластик SuperSlim от ZENOFOL-PRINT
Данный материал представляет собой сплошной ПВХ пластик с прозрачной защитной плёнкой с 2-х сторон. Изготовлен методом экструзии. Листы обладают высокой прочностью, светопропускаемостью, стойкостью к воздействию окружающей среды и механическим повреждениям, воздействию влаги и химикатов, высокой стойкостью к УФ-лучам. Есть возможность вторичной переработки. Высококачественная отделка поверхности, оптимальные характеристики рабочей поверхности, а также ступенчатая прочность на разрыв обеспечивают наилучшие результаты при печати и формовке широкого ряда продукции. Широкий выбор возможностей обработки включает — практически все виды печати, термоформовка, резка, сверление, фальцовка, сгибание, прошивка, разделка кромок, рифление, чеканка, тиснение, перфорирование, склеивание дисперсными, сольвентными адгезивами и термоклеем, сваривание

2. Пластик ПВХ 2-4мм марки «UNEXT» от United Extrusion
Более прочный пластик. Используется для изготовления круглых маркировочных бирок, знаков, табличек, плакатов и стендов, вывесок, планов эвакуации, схем строповок и складирования грузов, схем движения и прочих изделий. Подробные характеристики данного вида пластика приведены ниже

Обзор предупреждающих знаков электробезопасности

Когда опасно подходить к находящимся поблизости токоведущим частям, вывешиваются такого рода знаки (в виде стационарных плакатов и табличек, либо – нарисованных на корпусе электроустановки):

«Стой! Напряжение!» Переносная табличка, предупреждающая о том, что опасно приближаться к электроустановке. Надпись черными буквами на белом фоне.
«Убьет! Не влезай!». Залезать внутрь помещения или щита запрещено.
«Проводится испытание! Не подходи!». Вывешиваются непосредственно при проведении работ, связанных с высоким напряжением.
«Электрическое поле. Высокая опасность. Проход Без средств защиты запрещен!»

Запрет на передвижение вблизи высоковольтных установок во избежание дистанционного поражения электротоком.
«Электроустановка под напряжением! Соблюдай осторожность». Знак вывешивается на электрооборудовании и установки различного класса для предотвращения поражения током

Также может наноситься краской на поверхность бетона.
